Настоящая методика поверки распространяется на измеритель показателей качества электрической энергии «Pecypc-UF2»  (модификаций «Ре-

cypc-UF2», «Ресурс-ЦЕ2С», «Ресурс-ЦЕ2М») (далее - измеритель) и устанавливает методы и средства поверки при выпуске из производства, в эксплуатации и после ремонта.

Периодичность поверки в процессе эксплуатации и хранении устанавливается предприятием, использующим измеритель, с учетом условий и интенсивности его эксплуатации, но не реже одного раза в два года.

Условные обозначения, применяемые в данном документе, приведены в приложении А.

1 Операции поверки
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1.1 - Операции поверки

Наименование операции

Номер пункта

Подготовка к проведению поверки

6

Внешний осмотр

7.1

Проверка электрического сопротивления изоляции

7.2

Опробование

7.3

Проверка метрологических характеристик

7.4

Оформление результатов поверки

8

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства измерений и вспомогательное оборудование указанные в таблице 2.1.

  • 2.2 Допускается применение иных средств измерений, обеспечивающих проверку метрологических характеристик измерителя с требуемой точностью.

  • 2.3 Все средства измерений должны быть исправны и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

3 Требования к квалификации поверителей
  • 3.1 К проведению поверки допускаются лица, аттестованные в соответствии с ПР 50.2.012 качестве поверителей средств измерений электрических величин, имеющие квалификационную группу по технике безопасности не ниже III и изучившие данную методику поверки.

Таблица 2.1 - Средства поверки измерений и применяемое оборудование

Номер пункта документа по поверке

Наименование и тип средств измерений и вспомогательного оборудования

6.1

Гигрометр психрометрический ВИТ-2. Диапазон измерений температуры (15-40)°С, погрешность ± 0,2°С, цена деления 0,2°С; диапазон измерений относительной влажности воздуха (20-90) %

6.1

Барометр-анероид БАММ-1. Диапазон измерений давления (80-106) кПа, пределы допускаемой погрешности ± 0,2 кПа

6.1

Измеритель «Ресурс-ПКЭ». Диапазон измерений напряжения (154-286) В, относительная погрешность ± 0,2%; диапазон измерений частоты (45-55) Гц, абсолютная погрешность ± 0,02 Гц; диапазон измерений коэффициента искажения синусоидальности кривой напряжения (0,1-25) %, относительная погрешность ± 10 %

7.2

Мегомметр Ф4101. Диапазон измерений (0 - 20) ГОм, класс точности 2,5

7.3, 7.4

Компьютер IBM РС совместимый c интерфейсом RS-232,

  • - объём оперативно-запоминающего устройства 64 Mb;

  • - объем накомителя HDD не менее 15 Гбайт;

  • - видеоплата с минимальным разрешением 800x600 (рекомендуется 1024x768);

  • - процессор класса Pentium и выше;

  • - дисковод CD-ROM;

  • - операционная система Windows 95/98/2000/XP/NT

7.4.1-7.4.6

Калибратор переменного тока «Ресурс-К2». Диапазон воспроизведений напряжения (0,01-1,44)ином В при ином равном 220 и 57,7 В с относительной погрешностью ± (0,05+0,01(| ином/иф-1|)) %, диапазон воспроизведений частоты (45-65) Гц, с абсолютной погрешностью ± 0,005 Гц, диапазон воспроизведений коэффициентов искажения синусоидальности кривой напряжения (0,1-30) % с относительной погрешностью ± 0,3 %, диапазон воспроизведений коэффициентов несимметрии (0-30) % с абсолютной погрешностью ± 0,1 % ТУ 4225005-53718944-2006

7.4.3, 7.4.4, 7.4.6

Эталонный электронный трехфазный ваттметр-счетчик ЦЭ6802. Погрешность при измерении активной мощности и активной энергии ±(0,08-0,03-cos9) (0,8+0,01/m) %, где m= (1-и<ж,ф)/(1ном-ином). Погрешность при измерении реактивной мощности и реактивной энергии ±(0,2-0,1-cos0) (0,8 +0,01/тг) %, где тР = (1-и-0)/(1м-ином)

7.4.2

Прибор для поверки вольтметров В1-9. Диапазон выходных напряжений от 0,01 до 10 В, погрешность ±(0,05+(0,005ик+0,005))/ин

7.4.5

Частотомер Ч3-54. Диапазон измерений интервалов времени от 0,1 мкс до 105 с, погрешность измерения интервалов времени

T                7

8Т = ±(£0 + такт), 8 = ±1,5-10 7 %, Ттакт - период частоты заполне-Т

изм

ния

7.4.5

Генератор Г3-122. Форма импульсов сигнала - прямоугольная. Диапазон частот (0,001-1999999,999) Гц, погрешность ±540'7/н где f -номинальное значение установленной частоты, Гц

4 Требования безопасности
  • 4.1 При поверке измерителя должны быть соблюдены требования безопасности ГОСТ 12.3.019-80, ГОСТ 22261-94, ГОСТ 24855-81, «Правил технической эксплуатации электроустановок потребителей» и «Межотраслевых правил по охране труда при эксплуатации электроустановок», а также меры безопасности, изложенные в руководстве по эксплуатации измерителя и в эксплуатационной документации на средства измерений.

  • 4.2 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение — после всех отсоединений.

5 Условия поверки
  • 5.1 При проведении поверки измерителя должны соблюдаться следующие условия:

- температура окружающего воздуха от плюс 15 до плюс 25° С ;

- относительная влажность воздуха от 30 до 80 %;

- атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

- частота электропитания от 49,5 до 50,5 Гц;

- напряжение электропитания от 215,6 до 224,4 В ;

- коэффициент искажения синусоидальности кривой напряжения электропитания не более 5 %.

6 Подготовка к проведению поверки
  • 6.1 Измерить и занести в протокол поверки (рекомендуемая форма протокола приведена в приложении Д) результаты измерений температуры, влажности и атмосферного давления.

  • 6.2 Перед проведением поверки выдержать измеритель в условиях окружающей среды, указанных в 5.1 настоящей методики, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в 5.1.

  • 6.3 Соединить зажимы защитного заземления используемых средств измерений с контуром защитного заземления лаборатории.

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре измерителя должно быть установлено:

- соответствие комплектности перечню, указанному в паспорте;

- соответствие номера, указанного на маркировочной планке, номеру, записанному в паспорте;

- наличие четкой маркировки;

- наличие предохранителей соответствующего номинала;

- отсутствие механических повреждений, которые могут повлиять на его работу (повреждение корпуса, разъемов, клавиатуры, индикатора).

Измерители, имеющие дефекты, бракуются и направляются в ремонт.

7.2 Проверка электрического сопротивления изоляции

Сопротивление изоляции измеряется мегомметром Ф4101 с рабочим напряжением 500 В между следующими цепями:

- соединенными между собой контактами разъема электропитания и корпусом (зажимом защитного заземления);

- соединенными между собой измерительными входами и корпусом (зажимом защитного заземления);

- соединенными между собой измерительными входами тока и соединенными между собой измерительными входами напряжения;

- измерительными входами тока разных фаз;

- входами интерфейса RS-485 и соединенными между собой входами электропитания, измерительными входами;

- соединенными между собой линиями интерфейса RS-232 и соединенными между собой входами электропитания, измерительными входами.

Отсчёт результата измерения следует производить не ранее, чем через 30 с после подачи измерительного напряжения.

Измеритель считается выдержавшим испытание, если значение сопротивления изоляции не менее 20 МОм.

7.3 Опробование

При опробовании следует выполнить следующие операции:

- подготовить измеритель к работе согласно руководству по эксплуатации;

- включить измеритель в сеть электропитания;

- проверить работу сигнализации включения электропитания и убедиться в прохождении всех стартовых тестов;

- произвести пуск измерителя;

- проверить сохранность введенных в память измерителя исходных данных и непрерывную работу часов при отключении электропитания на время 30 мин.

7.4 Проверка метрологических характеристик 7.4.1 Проверка погрешности при измерении показателей качества электрической энергии, характеристик напряжения, силы тока и углов фазовых сдвигов.
  • 7.4.1.1 Используемое оборудование и схемы поверки

Проверка метрологических характеристик измерителя производится с помощью калибратора переменного тока «Ресурс-К2» (далее - калибратор).

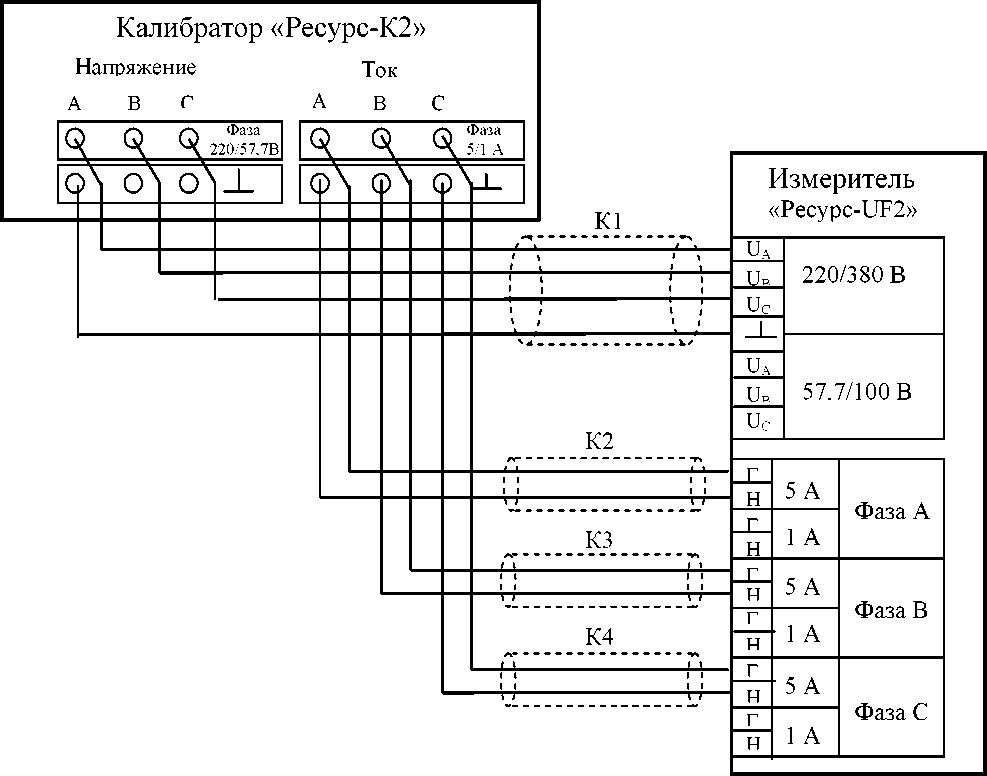

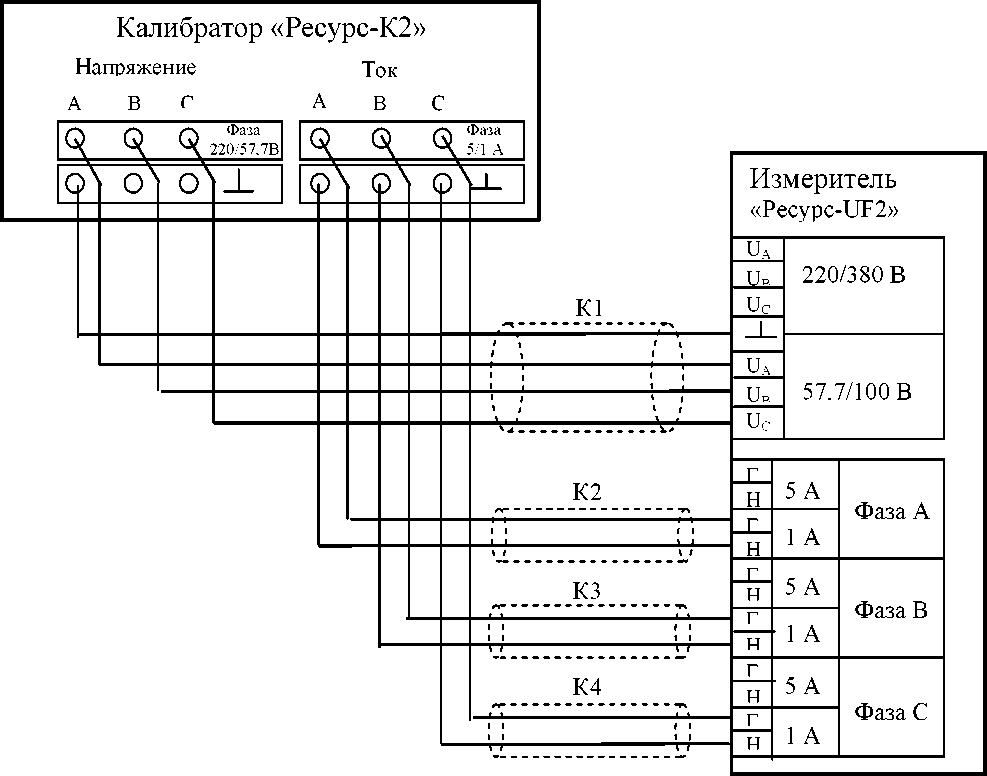

Схемы поверки представлены на рисунках Б.1 - Б.4 (приложение Б).

  • 7.4.1.2 Характеристики испытательных сигналов

Значения характеристик пяти испытательных сигналов представлены в таблице 7.1. Значения коэффициентов n-ых гармонических составляющих фазных напряжений и токов для разных форм сигналов представлены в таблице 7.2. Значения коэффициентов n-ых гармонических составляющих между -фазных напряжений представлены в таблице 7.3.

Поверка при номинальном значении измеряемого напряжения 220/(220-^3) В и номинальном значении измеряемого тока 5 А производится при всех испытательных сигналах таблицы 7.1.

Поверка при номинальном значении измеряемого напряжения (100/^3)/100 В и номинальном значении измеряемого тока 1 А производится при всех испытательных сигналах таблицы 7.1.

  • 7.4.1.3 При задании каждого испытательного сигнала производится не менее пяти измерений всех характеристик. За погрешность измерителя принимается максимальное значение погрешности.

  • 7.4.1.4 Для проверки погрешностей при измерении характеристик провалов и временных перенапряжений задается испытательный сигнал номер один из таблицы 7.1. Характеристики провалов и временных перенапряжений представлены в таблице 7.4.

  • 7.4.1.5 Порядок операций

Для поверки рекомендуется использовать программу автоматизированной поверки «ReadyUF», входящую в дополнительный комплект поставки калибратора. В этом случае задание испытательных сигналов и обработка результатов измерений выполняются в автоматическом или автоматизированном режиме.

При проведении поверки следует выполнить следующие операции:

а) подключить измеритель к калибратору, как показано на рисунках В.1 («Ресурс-ЦЕ2») или В.3 («Ресурс-ЦЕ2С», «Ресурс-ЦЕ2М»). Подключение производить с помощью измерительных кабелей входящих в состав калибратора, используя цветовую маркировку изоляции проводов;

б) задать с помощью калибратора первый испытательный сигнал из таблицы 7.1 для напряжения с номинальным значением 220/(220-^3) В и силы тока с номинальным значением 5 А;

в) произвести запись результатов измерений;

г) выполнить действия б, в для испытательных сигналов номер два, три, четыре, пять таблицы 7.1;

д) задать с помощью калибратора испытательный сигнал номер один;

е) на выходах каналов напряжений калибратора поочередно сформировать провалы напряжений с характеристиками заданными в таблице 7.4;

ж) после окончания провалов напряжений считать результаты измерений;

з) на выходах каналов напряжений калибратора поочередно сформировать временные перенапряжения с характеристиками, заданными в таблице 7.4;

и) после окончания временных перенапряжений считать результаты измерений;

к) на выходах каналов напряжений калибратора поочередно сформировать колебания напряжений с характеристиками:

  • - размах изменения напряжения (глубина провала) 1,46 %,

  • - число изменений в минуту - семь (период повторения 17,14 с);

  • - длительность провалов 8,57 с;

  • - количество провалов 1000 шт.

л) после окончания 30 мин считать результаты измерений. Заданное значение дозы фликера равно 1,0;

м) для характеристик, у которых нормируются абсолютные погрешности АХ, вычислить значения погрешностей, по формуле:

А Х = Х - Хо,

где Хо - заданное значение характеристики;

Х - измеренное значение характеристики;

н) для характеристик, у которых нормируются относительные погрешности 8 Х, вычислить значения погрешностей, по формуле:

8 Х = (Х- Хо )/Хо 100;

о) для характеристик, у которых нормируются приведенные погрешности Y Х, вычислить значения погрешностей, по формуле:

Y Х = (Х - Хо)/Хном 100,

где Хном - номинальное значение измеряемой величины.

п) максимальные (по модулю) погрешности измерений характеристик напряжения (1, 3, 8, 9 таблицы Б.1) не должны превышать 0,75 установленных пределов, а остальные метрологические характеристики не должны превышать установленных пределов, указанных в приложении Б.

р) подключить измеритель к калибратору, как показано на рисунках В.2 («Ресурс-ЦЕ2») или В.4 («Ресурс-ЦЕ2С», «Ресурс-иБ2М»), Подключение производить с помощью измерительных кабелей входящих в состав калибратора или измерителя, используя цветовую маркировку изоляции проводов.

с) Выполнить действия б - п используя испытательные сигналы напряжения с номинальным значением (100/^3)/100 В и силы тока с номинальным значением 1 А.

Характеристики

Испытательные сигналы

1

2

3

4

5

1

2

3

4

5

6

8 UA, %

0

+20

-20

-10

+10

8 UB, %

0

+20

-20

-10

+10

8 Uc, %

0

+20

-20

-10

+10

8 Uab, %

0

+20

-20

-14,87

+10

8 Ubc, %

0

+20

-20

-10

+7,13

8 Uca, %

0

+20

-20

-5,81

+12,67

Ua

ином

1,2079-ином

0,8245-ином

0,9992-ином

1,1163-ином

Ub

ином

1,2079-ином

0,8245-ином

0,9992-ином

1,1163-ином

Uc

ином

1,2079-ином

0,8245-ином

0,9992-ином

1,1163-ином

Un

ином

1,2079-ином

0,8245-ином

0,9992-ином

1,1163-ином

UAB

ином

1,2079-ином

0,8245-ином

0,862-ином

1,1129-ином

UBC

ином

1,2079-ином

0,8245-ином

0,9578-ином

1,0832-ином

UcA

ином

1,2079-ином

0,8245-ином

1,0013-ином

1,1373-ином

Ui

ином

1,2-ином

0,8-ином

0,897-ином

1,0991-ином

U2

0

0

0

0,0523-ином

0,032-ином

Uo

0

0

0

0,0523-ином

0,032-ином

<Puab

120°

120°

120°

110°

120°

tyUBC

120°

120°

120°

120°

115°

tyuCA

120°

120°

120°

130°

125°

A f, ГЦ

0

-1

+1

-5

+5

K2U, %

0

0

0

5,83

2,91

Kou, %

0

0

0

5,83

2,91

KU(n)A

Тип 1

Тип 4

Тип 3

Тип 2

Тип 5

KU(n)B

Тип 1

Тип 4

Тип 3

Тип 2

Тип 5

KU(n)C

Тип 1

Тип 4

Тип 3

Тип 2

Тип 5

KU(nN

Тип 1

Тип 4

Тип 3

Тип 2

Тип 5

Kua, %

0

11,52

24,98

42,72

17,27

Kub, %

0

11,52

24,98

42,72

17,27

Kuc, %

0

11,52

24,98

42,72

17,27

KUN, %

0

11,52

24,98

42,72

17,27

KUAB, %

0

10,23

20,4

15,17

15,34

KUBC %

0

10,23

20,4

28,72

15,00

Kuca, %

0

10,23

20,4

27,65

13,78

I1A

-^ном

1 24   (0 4 i  )1)

ном      ном

0,1 ^ном

0,2ом

0,5-7ном (0,1 Лом)4

I1B

-^ном

1 24 (0 4 i  )1)

ном     ном

0,1 ^ном

0 2!

ном

0,5-!ноМ(0,1 Лом)4

I1C

-^ном

1 24 (0 4 i   )1)

ном     ном

0,1 ^ном

0 2!

ном

0,5-7ном (0,1 Дом)4

I1N

-^ном

1,2-Лом(0,4 Лом)4

0,1 ^ном

0 2!

ном

0,5-Тном (0,1 Лом)4

Ia

-^ном

1,208-7ном(0,4027 Лом)4

0,103ом

0 222-i

ном

0,507-7^(0,1014 Лом)4

iB

-^ном

1,208-7ном(0,4027 Тном)1)

0,103ом

0 222-i

ном

0,507-7ном(0,1014 Лом)4

Ic

-^ном

1,208-7ном(0,4027 Тном)1)

0,103ом

0 222-i

ном

0,507-7ном(0,1014 Лом)4

iN

-^ном

1,208-7ном(0,4027 Тном)1)

0,103ом

0!222-!ном

0,507-7ном(0,1014 Лом)4

I1

-^ном

1 2i (0 4 i  )1)

ном      ном

0,1 ^ном

0,1994ом

0,4996-7ном(0,0999 Лом)4

I2

0

0

0

0,0116-Тном

0,0146-Лом (0,00292 Лом)4

Io

0

0

0

0,0116-Тном

0,0146-Лом (0,00292 Лом)4

<PUIA

0

30°

60°

-30°

-60°

<Puib

0

30°

60°

-30°

-60°

<Puic

0

30°

60°

-30°

-60°

tyUiN

0

30°

60°

-30

-60

tyuii

0

30°

60°

-30°

-60°

<PUI2

0

0

0

-30,5°

-61°

tyuio

0

0

0

-30,5°

-61°

KI(n)A

Тип 1

Тип 4

Тип 3

Тип 2

Тип 5

KI(n)B

Тип 1

Тип 4

Тип 3

Тип 2

Тип 5

KI(n)C

Тип 1

Тип 4

Тип 3

Тип 2

Тип 5

KI(n)N

Тип 1

Тип 4

Тип 3

Тип 2

Тип 5

Kia, %

0

11,52

24,98

42,72

17,27

Kib, %

0

11,52

24,98

42,72

17,27

Kic, %

0

11,52

24,98

42,72

17,27

Kin, %

0

11,52

24,98

42,72

17,27

1) параметры испытательного сигнала при поверке разъемных трансформаторов тока с пределом измерения 500 А и более

Таблица 7.2 - Значения коэффициентов n-ых гармонических составляющих фазных напряжений и токов

n

Тип 1

тип 2

тип 3

тип 4

тип 5

KU(n),

KIn- %

фи(п),

9ui(n),11

KU(n), KI(n), %

фи(п),

9ui(n),11

KU(n), KI(n), %

фи(п), фиКп)/1

KU(n), KI(n), %

фи(п):>

фиКпЬ11

KU(n),

KI n - %

фи(п):> фи1(пЬ11

1

2

3

4

5

6

7

8

9

10

11

2

0

0

0

0

4

0

2

0

3

0

3

0

0

30

0

4

0

5

0

7,5

30°

4

0

0

0

0

4

0

1

0

1,5

0

5

0

0

0

0

4

0

6

0

9

60°

6

0

0

0

0

4

0

0,5

0

0,75

0

7

0

0

0

0

4

0

5

0

7,5

90°

8

0

0

0

0

4

0

0,5

0

0,75

0

9

0

0

0

0

4

0

1,5

0

2,25

120°

10

0

0

20

0

4

0

0,5

0

0,75

0

11

0

0

0

0

4

0

3,5

0

5,25

150°

12

0

0

0

0

4

0

0,2

0

0,3

0

13

0

0

0

0

4

0

3,0

0

4,5

180°

14

0

0

0

0

4

0

0,2

0

0,3

0

15

0

0

0

0

4

0

0,3

0

0,45

-150°

16

0

0

0

0

4

0

0,2

0

0,3

0

17

0

0

0

0

4

0

2,0

0

3

-120°

18

0

0

0

0

4

0

0,2

0

0,3

0

19

0

0

0

0

4

0

1,5

0

2,25

-90°

20

0

0

20

0

4

0

0,2

0

0,3

0

21

0

0

0

0

4

0

0,2

0

0,3

-60°

22

0

0

0

0

4

0

0,2

0

0,3

0

23

0

0

0

0

4

0

1,5

0

2,25

-30°

24

0

0

0

0

4

0

0,2

0

0,3

0

25

0

0

0

0

4

0

1,5

0

2,25

0

26

0

0

0

0

4

0

0,2

0

0,3

0

27

0

0

0

0

4

0

0,2

0

0,3

30°

28

0

0

0

0

4

0

0,2

0

0,3

0

29

0

0

0

0

4

0

1,32

0

1,92

60°

30

0

0

10

0

4

0

0,2

0

0,3

0

31

0

0

0

0

4

0

1,25

0

1,86

90°

32

0

0

0

0

4

0

0,2

0

0,3

0

33

0

0

0

0

4

0

0,2

0

0,3

120°

34

0

0

0

0

4

0

0,2

0

0,3

0

35

0

0

0

0

4

0

1,13

0

1,70

150°

36

0

0

0

0

4

0

0,2

0

0,3

0

37

0

0

0

0

4

0

1,08

0

1,62

180°

38

0

0

0

0

4

0

0,2

0

0,3

0

39

0

0

0

0

4

0

0,2

0

0,3

-150°

40

0

0

5

0

4

0

0,2

0

0,3

0

1) Для сигналов напряжения начальная фаза n-ой гармонической составляющей, для сигналов тока угол фазового сдвига между соответствующими гармоническими составляющими тока и напряжения одноименной фазы

междуфазных напряжений

n

Испытательные сигналы

1

2

3

4

5

KU(n)AB,

KU(n)BC KU(nCA

KU(n)AB

KU(n)BC

Ки(п)СА

Kul^AB?

KU(n)BC KU(nCA

KU(n)AB,

KU(^C,

KU(n)CA

KU(n)AB

KU(n)BC

KU(n)CA

2

0

0

0

0

4

2

3

3,22

2,77

3

0

9,48

0

8,57

0

0

0

1,16

1,10

4

0

0

0

0

4

1

1,5

1,36

1,59

5

0

0

0

0

4

6

9

10,18

7,48

6

0

0

0

0

0

0

0

0,23

0,22

7

0

0

0

0

4

5

7,5

6,01

8,26

8

0

0

0

0

4

0,5

0,75

0,88

0,54

9

0

0

0

0

0

0

0

1,02

0,97

10

0

4,24

20

20,74

4

0,5

0,75

0,51

0,84

11

0

0

0

0

4

3,5

5,25

6,22

3,18

12

0

0

0

0

0

0

0

0,18

0,17

13

0

0

0

0

4

3,0

4,5

2,46

5,07

14

0

0

0

0

4

0,2

0,3

0,35

0,14

15

0

0

0

0

0

0

0

0,33

0,31

16

0

0

0

0

4

0,2

0,3

0,12

0,33

17

0

0

0

0

4

2,0

3

3,47

1,02

18

0

0

0

0

0

0

0

0,25

0,29

19

0

0

0

0

4

1,5

2,25

0,58

2,42

20

0

8,35

20

14,19

4

0,2

0,3

0,33

0,06

21

0

0

0

0

0

0

0

0,28

0,27

22

0

0

0

0

4

0,2

0,3

0,03

0,31

23

0

0

0

0

4

1,5

2,25

2,37

0,11

24

0

0

0

0

0

0

0

0,31

0,24

25

0

0

0

0

4

1,5

2,25

0,12

2,14

26

0

0

0

0

4

0,2

0,3

0,29

0,03

27

0

0

0

0

0

0

0

0,33

0,31

28

0

0

0

0

4

0,2

0,3

0,06

0,26

29

0

0

0

0

4

1,32

1,92

1,68

0,47

30

0

6,10

0

5,52

0

0

0

0,34

0,33

31

0

0

0

0

4

1,25

1,86

0,66

1,42

32

0

0

0

0

4

0,2

0,3

0,23

0,12

33

0

0

0

0

0

0

0

0,35

0,34

34

0

0

0

0

4

0,2

0,3

0,15

0,19

35

0

0

0

0

4

1,13

1,7

1,08

0,89

36

0

0

0

0

0

0

0

0,36

0,34

37

0

0

0

0

4

1,08

1,62

1,03

0,84

38

0

0

0

0

4

0,2

0,3

0,15

0,19

39

0

0

0

0

0

0

0

0,35

0,34

40

0

3,92

5

5,43

4

0,2

0,3

0,23

0,12

Испытательный сигнал

Характеристики провалов, перенапряжений

Обозначение фазы или междуфазного напряжения

А

В

С

N

АВ

ВС

СА

1

8 Uu, %

30

-

14,56

-

14,56

А tH1), с

30

-

30

-

30

N

1

-

1

-

1

2

8 U, %

50

23,62

23,62

-

А t,,1'. с

1

1

1

-

N

5

5

5

-

3

8 ип, %

90

90

39,17

39,17

А t,,1'. с

0,1

0,1

0,1

0,1

N

10

10

10

10

4

Кпер U

1,15

-

А ^пери , с

30

-

N

1

-

5

Кпер U

1,3

1,15

1,15

А ^пери , с

1

1

1

N

5

5

5

6

Кпер U

-

1,4

1,4

-

1,21

1,21

А ^ери , с

-

0,1

0,1

-

0,1

0,1

N

-

10

10

-

10

10

1) Период повторения провалов и перенапряжений задается в два раза больше длительности формируемых провалов

и перенапряжений.

7.4.2 Проверка погрешности при измерении действующего значения напряжения по входам «10 В».
  • 7.4.2.1 Используемое оборудование и схемы поверки

Проверка метрологических характеристик измерителя производится с помощью измерителя для поверки вольтметров переменного тока В1-9 (далее -генератор). Операция выполняется для модификации «Ресурс-ЦЕ2МВ». Измерительные входы напряжения 10 В измерителя подключаются к выходу генератора.

  • 7.4.2.2 Характеристики испытательных сигналов

Характеристики испытательных сигналов напряжения, формируемого генератором В1-9, представлены в таблице 7.5.

Таблица 7.5 - Характеристики испытательных сигналов, задаваемых с калибратора при проверке погрешностей по входу 10 В

Испытательный сигнал

Напряжение

Частота

1

100 мВ

53 Гц

2

1 В

47 Гц

3

5 В

50 Гц

  • 7.4.2.3 При задании каждого испытательного сигнала производится не менее пяти измерений всех характеристик.

  • 7.4.2.4 Порядок операций

Для поверки необходимо перевести измеритель в режим «Ивх 10 В», установив соответствующее значение параметра «I вх». После задания сигнала необходимо установить в измеряемом канале режим «10 В» и считать с индикатора измерителя результат измерения напряжения.

При проведении поверки следует выполнить следующие операции:

а) подключить измеритель к генератору В1-9;

б) задать в измерителе режим работы «Uex 10 В»;

в) задать на выходе генератора первый сигнал из таблицы 7.5;

г) задать по фазе А режим «10 В», считать результаты измерений с индикатора измерителя;

д) отменить по фазе А режим «10 В» и задать его по фазе В, считать результаты измерений с индикатора измерителя;

е) аналогично произвести измерения по входу С и N;

ж) рассчитать погрешность измерения действующего значения напряжения;

з) максимальные по модулю погрешности измерений не должны превышать установленных пределов, указанных в приложении В;

и) выполнить операции а-з для всех испытательных сигналов.

7.4.3 Проверка погрешности при измерении мощности
  • 7.4.3.1 Проверка погрешности производится методом образцового измерителя. В качестве образцового прибора использовать ваттметр-счетчик эталонный трехфазный ЦЭ6802. В качестве источника фиктивной мощности используется калибратор переменного тока «Ресурс-К2». При поверке проверяется погрешность измерения трехфазной активной и реактивной мощности.

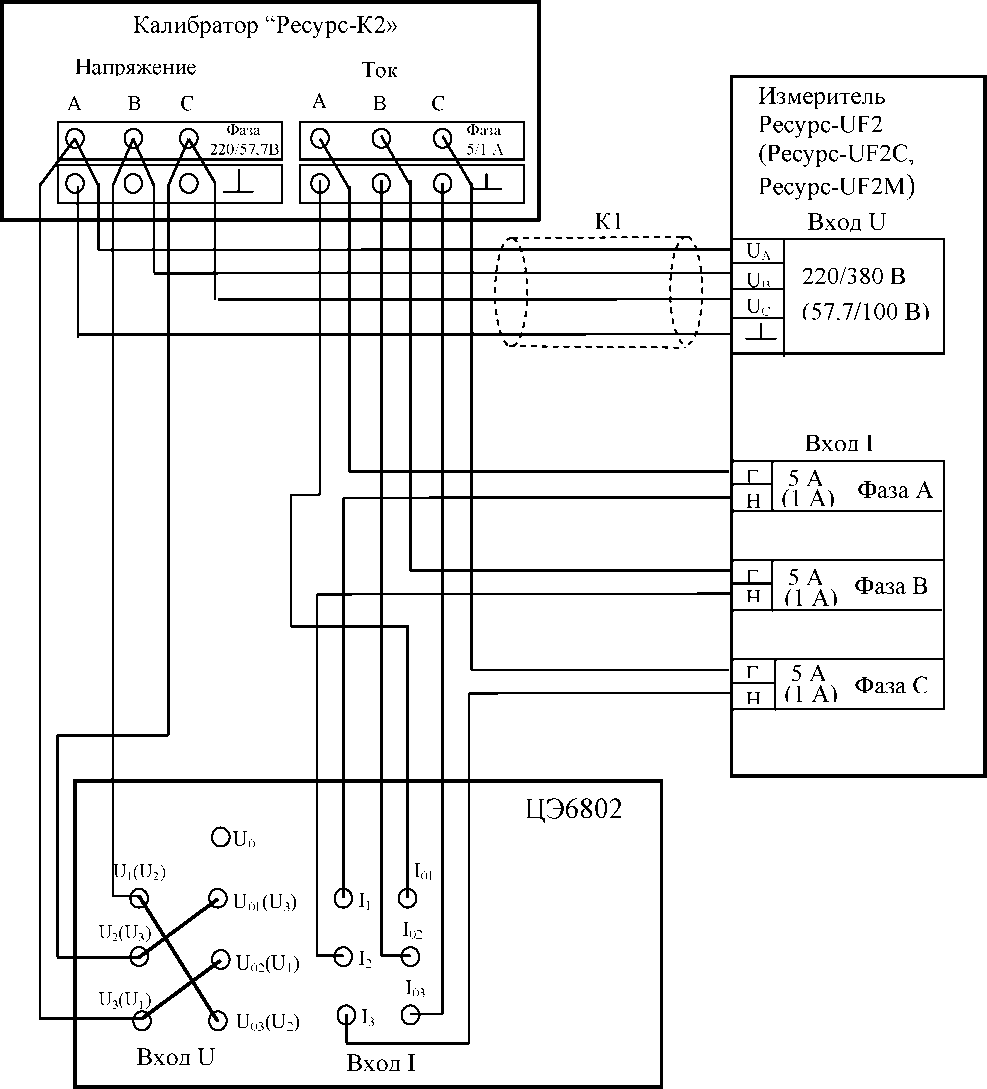

  • 7.4.3.2 Схема поверки измерителя при измерении активной мощности приведена на рисунке Г.1 (приложение Г).

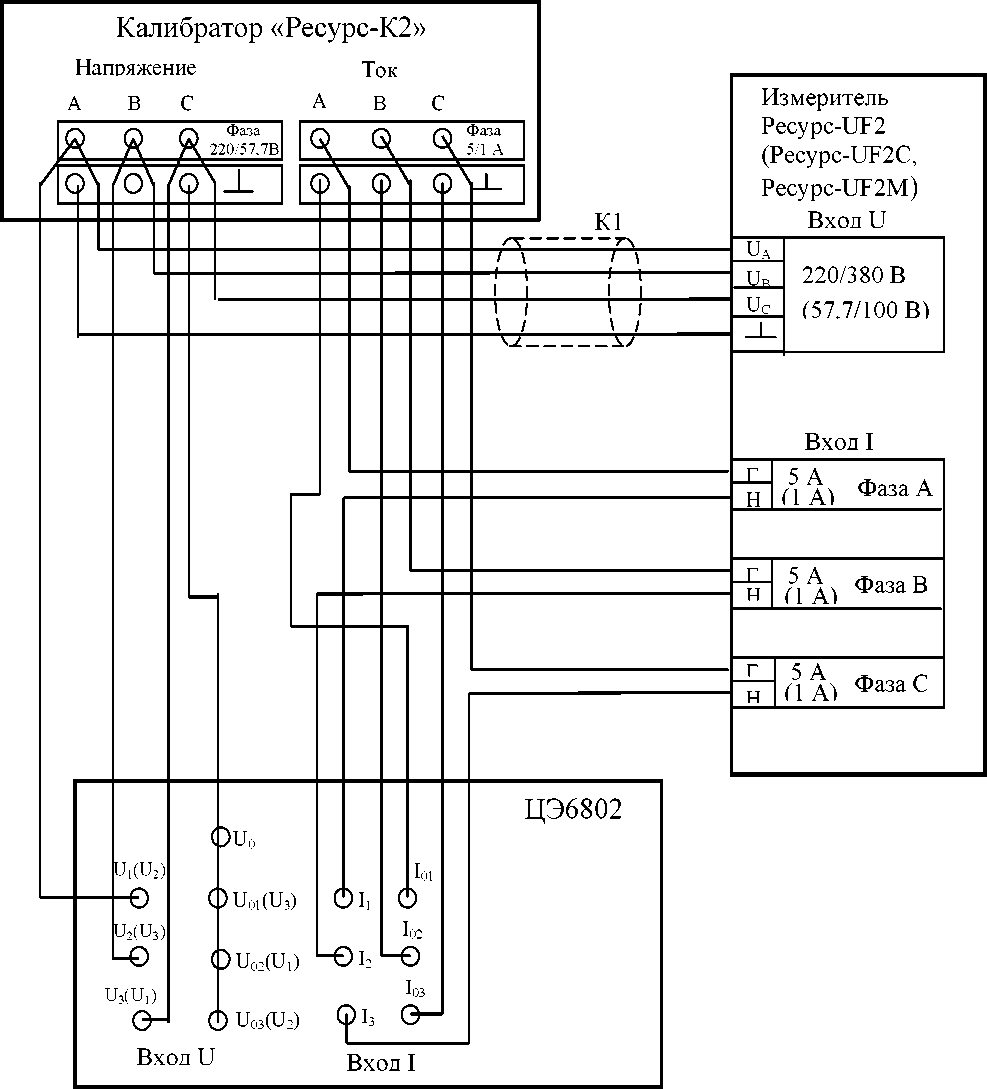

Схема поверки измерителя при измерении реактивной мощности приведена на рисунке Г.2.

  • 7.4.3.3 Характеристики испытательных сигналов, задаваемых калибратором, указания на испытательные схемы, диапазоны и пределы допускаемых погрешностей измерителей, приведены в таблице 7.6. При испытании задаются номинальные значения напряжения. Угол фазового сдвига между напряжениями 120°. При измерении мощности при подключении измерителя в разрыв цепи (без использования разъемных трансформаторов тока), используются испытательные сигналы 1-8.

  • 7.4.3.5 Порядок операций при каждом испытательном сигнале:

а) собрать схему поверки;

б) задать испытательный сигнал, в соответствии с таблицей 7.6;

в) считать и записать в протокол значение мощности, измеренное поверяемым измерителем (Р, Вт, Q, вар) и счетчиком ЦЭ6802 (Р0, Вт, Q0, вар);

г) рассчитать относительную погрешность при измерении активной мощности по формуле:

SP = ((Р - Ро)/ Ро) -100 %,

или приведенную погрешность по формуле:

YP = ((Р - Ро)/ Рном) -100 %,

д) рассчитать относительную погрешность при измерении реактивной мощности по формуле:

SQ = ((Q - Qo)/ Qo) -100 %,

или приведенную погрешность, по формуле:

yQ = ((Q - Qo)/ Qhom) -100 %,

е) записать результаты в протокол;

ж) при проверке погрешности измерения полной мощности используются результаты измерений активной мощности и реактивной мощности с одинаковыми задаваемыми параметрами;

з) рассчитать относительную погрешность при измерении полной мощности по формуле:

SS = ((S - So)/ So) -100 %,

где S- полная мощность, измеренная поверяемым измерителем,

S = /p 2 + Q 2

So- полная мощность, измеренная счетчиком ЦЭ6802,

S=f2+Q 2.

или приведенную погрешность, по формуле:

yS = ((S - So)/ Shom) -100 %.

и) погрешности измерений не должны превышать установленных пределов, указанных в таблице 7.6

Таблица 7.6 Характеристики испытательных сигналов, задаваемых с калибратора в режиме измерения мощности_____________________________________________

Номер

сигнала

Характеристика

Диапазоны измерений

Схема поверки

Угол фазового сдвига между током и напряжением, ф

Значение тока

Предел основной допускаемой погрешности, %

UF2

(приведенной)

от2С,от2М

(относительной)

Без токоизмерительных клещей

1

P

220 В, 5 А

Г.1

60

0,05 ’-/ном

±0,20

±0,50

2

P

220 В, 5 А

Г.1

-60

1 2J

ном

±0,20

±0,30

3

P

57 В, 1 А

Г.1

-30

1ном

±0,20

±0,20

4

P

57 В, 1 А

Г.1

0

0,01 -/ном

±0,20

±0,40

5

Q

220 В, 5 А

Г.2

-60°

1 2-I

ном

±0,50

±0,50

6

Q

57 В, 1 А

Г.2

-30°

1ном

±0,50

±0,50

7

S

220 В, 5 А

-

60°

1 2J

ном

±0,50

±0,50

8

S

57 В, 1 А

-

-30

1ном

±0,50

±0,50

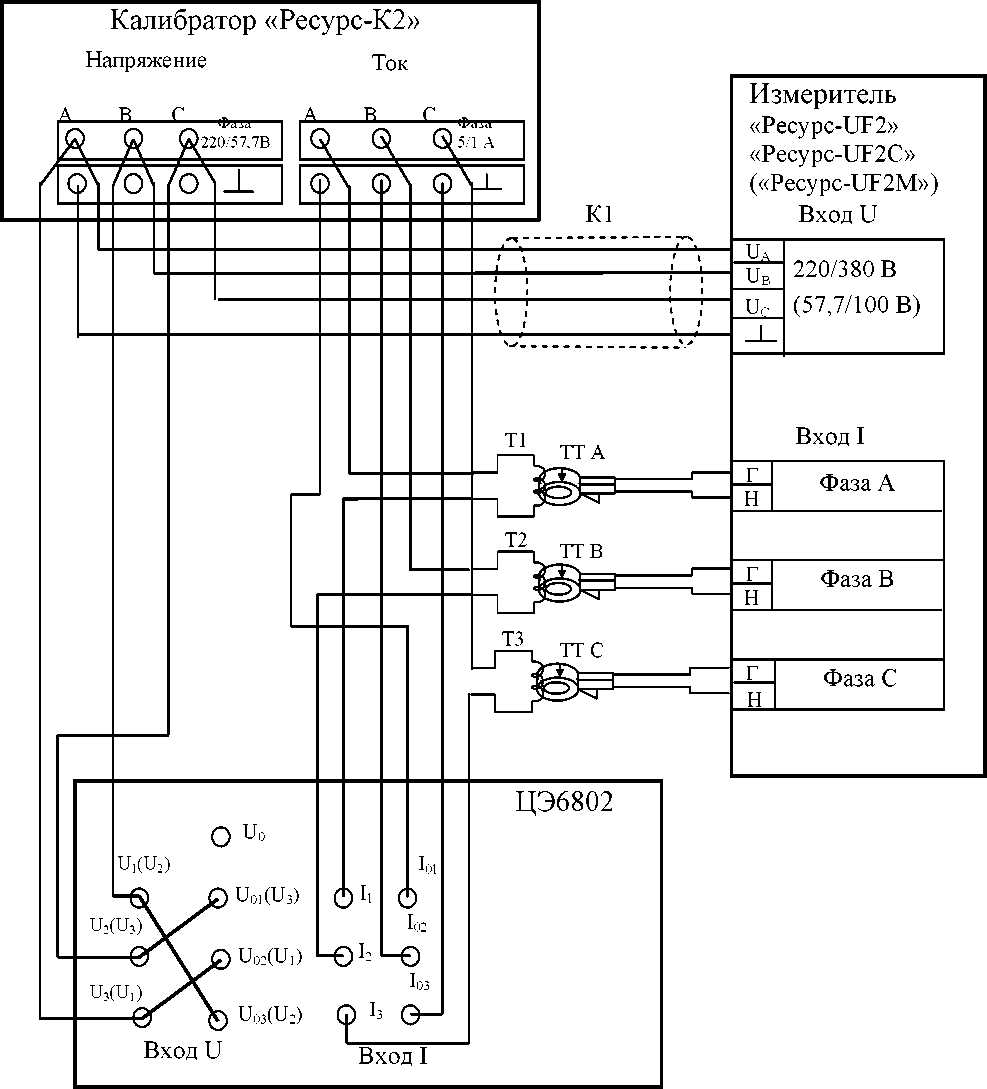

С токоизмерительными клещами с номинальным измеряемым током 5 А

9

p

57 В, 5 А

Г. 5

-30

1ном

-

±0,30

10

p

57 В, 5 А

Г. 5

0

0,01 1ном

-

±0,60

11

Q

57 В, 5 А

Г.6

-30

1ном

-

±0,75

12

S

57 В, 5 А

-

-30

1ном

-

±0,75

С токоизмерительными клещами с номинальным измеряемым током более 5 А

13

р

220 В, 5 А

Г. 5

60

0,051ном

-

±0,75

14

р

220 В, 5 А

Г. 5

-60

1 2J

ном

-

±0,45

15

Q

220 В, 5 А

Г.6

-60

1 2J

ном

-

±0,75

16

S

220 В, 5 А

-

-60°

1 2-I

ном

-

±0,75

7.4.4 Проверка погрешности при измерении энергии
  • 7.4.4.1 Проверка погрешности производится методом образцового прибора. В качестве образцового прибора используется эталонный электронный трехфазный ваттметр-счетчик ЦЭ6802. В качестве источника фиктивной мощности используется калибратор переменного тока «Ресурс-К2».

  • 7.4.4.2 Схемы подключений приведены в приложении Г.

  • 7.4.4.3 Погрешность измерителя при измерении активной энергии проверяется при задании испытательных сигналов таблицы 7.7.

  • 7.4.4.4 Погрешность измерителя при измерении реактивной энергии проверяется при задании испытательных сигналов таблицы 7.7.

  • 7.4.4.5 Порядок операций при проверке погрешности измерения активной энергии:

а) собрать схему поверки,

б) задать испытательный сигнал,

в) через 5 мин после выполнения предыдущего пункта установить нулевые значения силы фазных токов,

г) произвести сброс измерителя и эталонного счетчика,

д) установить значения выходных токов калибратора соответствующих заданному испытательному сигналу,

е) через 5 минут (с допуском ±5 с) после выполнения предыдущего пункта установить значения выходных токов калибратора равными нулю,

ж) считать и записать в протокол значения активной энергии измеренной поверяемым измерителем (WA, Вт-ч) и ЦЭ6802 (WAo, Вт-ч),

з) рассчитать относительную погрешность при измерении активной энергии по формуле:

S Wa = (( Wa - Wa,)/ Wao) -100 %.

и) максимальная погрешность измерений не должна превышать установленных пределов, указанных в таблице 7.7.

Таблица 7.7 Характеристики испытательных сигналов, задаваемых с калибратора в режиме измерения энергии

Сигнал

Характеристика

Диапазоны измерений

Схема поверки

Угол фазового сдвига между током и напря

жением, ф

Значение тока

Пределы основной допускаемой погрешности, %

без ТТ

с ТТ

UF2

(приведенной)

UF2C, UFW

(относительной)

1

Wa

57 В, 5 А

Г.1

Г.3

0

0 2-I

ном

±0,20

±0,20

2

Wa

220 В, 1 А

Г.1

Г.3

0

0,051ном

±0,20

±0,20

3

Wp

220 В, 5 А

Г.2

Г.4

60°

1 2-I

ном

±0,50

±0,50

4

Wp

57 В, 1 А

Г.2

Г.4

60°

1 2-I

-*ном

±0,50

±0,50

  • 7.4.4.6 Порядок операций при проверке погрешности измерения реактивной энергии:

а) выполнить операции а - е пункта 7.4.4.5,

б) считать и записать в протокол испытания значения реактивной энергии измеренной поверяемым измерителем (Wp, вар-ч) и счетчиком ЦЭ6802 (WpQвар-ч),

в) рассчитать относительную погрешность испытуемого измерителя при измерении реактивной энергии по формуле:

d W = ((Wp - WPo)/ Wpo) -100 %.

7.4.5 Проверка погрешности измерения времени (хода часов реального времени)
  • 7.4.5.1 Подключить генератор Г3-122 к частотомеру Ч3-54.

  • 7.4.5.2 Задать с генератора сигнал прямоугольной формы с параметрами:

- напряжение 1 В ;

- частота 1 Гц.

  • 7.4.5.3 Перевести частотомер в режим суммирования импульсов.

  • 7.4.5.4 Запустить счет частотомера в момент времени, когда на таймере часов измерителя значения минут и секунд будут равны нулю. Занести время начала испытаний в протокол.

  • 7.4.5.5 Через 24 ч, в момент появления на частотомере суммы импульсов 86 400, зафиксировать время на индикаторе измерителя. Занести результат в протокол.

  • 7.4.5.6 Рассчитать погрешность измерения времени по формуле:

At= t2- ti

  • 7.4.5.7 Погрешность измерений не должна превышать установленных пределов, указанных в приложении Б.

7.4.6 Проверка метрологических характеристик измерителя при использовании трансформаторов тока

Операции поверки выполняются при наличии в комплектации измерителя разъемных трансформаторов тока (ТТ, токоизмерительные клещи).

При проведении поверки к входам измерителя должны быть подключены ТТ в соответствии с руководством по эксплуатации.

К токовым выходам калибратора подключаются согласующие катушки, которые являются первичными обмотками ТТ. Параметры согласующих катушек, значений параметров «Вход I» и «Первичный ток» измерителей представлены в таблице 7.8.

Проверку измерителя с токоизмерительными клещами производить при всех значениях номинального первичного тока трансформаторов тока.

Поверка измерителей модификаций «Pecypc-UF2C» и «Pecypc-UF2M» в комплекте с ТТ при измерении характеристик тока, напряжения и углов фазового сдвига может производиться двумя способами:

а) подключением ТТ фазы N на согласующую катушку фазы С вместе с ТТ фазы С;

б) поверкой сначала ТТ фаз А, В, С и затем ТТ фаз А, В, N при подключении ТТ фазы N на согласующую катушку фазы С.

Таблица 7.8 - Исходные данные для поверки ТТ

Номинальное значение

первичного тока ТТ, А

Количество витков проводника согласующей катушки

Вход I

Первичный

ток

1

1

ТТ 1.0 А

1 А

5

1

ТТ 5.0 А

5 А

50

10

ТТ 50.0 А

5 А

100

20

ТТ 100.0 А

5 А

200

40

ТТ 200.0 А

5 А

500

100

ТТ 500.0 А

5 А

1000

100

ТТ 1000.0 А

10 А

3000

100

ТТ 1000.0 А

30 А

При поверке измерителя по входу «ТТ 1.0 А» формируются испытательные сигналы тока и напряжения в соответствии с таблицей 7.1, номинальное значение тока равно 1 А, номинальное значение напряжения (100/^3)/100 В.

При поверке измерителя по входу «ТТ 5.0 А» формируются испытательные сигналы тока и напряжения в соответствии с таблицей 7.1, номинальное значение тока равно 5 А, номинальное значение напряжения (100/^3)/100 В.

При поверке измерителя по другим входам ТТ («ТТ 50 А», «ТТ 100 А» и т.д.) формируются испытательные сигналы тока и напряжения в соответствии с таблицей 7.1, номинальное значение тока равно 5 А, номинальное значение напряжения 220/(220-^3) В.

Порядок операций:

а) подключить к токовым выходам калибратора согласующие катушки в соответствии с таблицей 7.8;

б) подключить к входам поверяемого измерителя ТТ;

в) установить ТТ на согласующие катушки;

г) проверить погрешности при измерении характеристик токов и углов фазовых сдвигов (7.4.1);

д) проверить погрешности при измерении мощности (7.4.3) на испытательных сигналах 9-16 таблицы 7.6, схема поверки приведена на рисунках Г.3 и Г.4 (приложение Г);

е) проверить погрешности при измерении энергии (7.4.4) на испытательных сигналах 1, 3 таблицы 7.7, схема поверки приведена на рисунках Г.3 и Г.4 (приложение Г);

и) выполнить действия а - з для всех ТТ, входящих в комплект измерителя.

8 Оформление результатов поверки
  • 8.1 Результаты поверки заносятся в протокол поверки измерителя. Рекомендуемая форма протокола приведена в приложении Г..

  • 8.2 При положительных результатах поверки в паспорте измерителя делается соответствующая запись, подпись поверителя заверяется поверительным клеймом. Оформляется свидетельство о поверке. Форма «Свидетельства о поверке» приведена в ПР 50.2.006-94.

  • 8.3 При отрицательных результатах поверки использование измерителя запрещается, клейма поверителя гасятся и оформляется извещение о непригодности. Форма «Извещения о непригодности» приведена в ПР 50.2.006-94.

  • 8.4 При положительных результатах поверки протокол может оформляться и храниться на магнитных носителях без получения копии на бумажном носителе.

ПРИЛОЖЕНИЕ А

(обязательное)

Условные обозначения

UH0M - номинальное значение напряжение

1ном - номинальное значение силы тока

bUA , bUB , bUc, 6UN - относительные отклонения напряжений основной частоты от номинального значения (А, В, С, N - обозначение фазы)

bUAB , bUBC, bUCA - относительные отклонения междуфазных напряжений основной частоты от номинального значения (АВ, ВС, СА - обозначение междуфазного напряжения)

bUt - размах изменения напряжения

UA, UB, Uc, UN - действующие значения фазных напряжений

UAB, UBC, UCA - действующие значения междуфазных напряжений

U1 - напряжение прямой последовательности трехфазной системы меж-дуфазных напряжений

U2 - напряжение обратной последовательности трехфазной системы меж-дуфазных напряжений

U0 - напряжение нулевой последовательности трехфазной системы фазных напряжений

K2U - коэффициент несимметрии напряжений по обратной последова

тельности

K0U - коэффициент несимметрии напряжений по нулевой последовательно

сти

A f - отклонение частоты от номинального значения

фиАВ , фиВС , фиСА - угол фазового сдвига между фазными напряжениями tyu(n) - начальный фазовый угол n-ой гармонической составляющей фазного напряжения

KU - коэффициент искажения синусоидальности напряжений

KUA, KUB, Kuc, KUN - коэффициенты искажения синусоидальности фазных напряжений

KUAB, KUBC, KUCA - коэффициенты искажения синусоидальности между-фазных напряжений

KU(nA, KU(n)B, KU(n)C, KU(n)N - коэффициенты n-ых гармонических составляющих фазных напряжений

KU(nAB, KU(n)BC, Ku(n)CA - коэффициенты n-ых гармонических составляющих междуфазных напряжений

I1)A , I(1)B, I(1)C, I(1)N - действующие значения силы тока основной часто

ты

IA, IB, Ic, IN - действующие значения силы тока

  • 11 - сила тока прямой последовательности

  • 12 - сила тока обратной последовательности

I0 - сила тока нулевой последовательности

ф1А , ФшВ , ФшС, фUIN - угол фазового сдвига между напряжением и то

ком основной частоты

Фш(П) - угол фазового сдвига между n-ми гармоническими составляющи

ми напряжения и тока

фи11 - угол фазового сдвига между напряжением прямой последовательности системы фазных напряжений и током прямой последовательности

фи12 - угол фазового сдвига между напряжением обратной последовательности системы фазных напряжений и током обратной последовательности

фи10 - угол фазового сдвига между напряжением нулевой последовательности системы фазных напряжений и током нулевой последовательности

KI - коэффициент искажения синусоидальности тока

KIA, KIB, КС KIN - коэффициенты искажения синусоидальности фазных токов

Кцпа, Кир, KI(n)C, KI(n)N - коэффициенты n-ых гармонических составляющих фазных токов

Ап - длительность провала напряжения

AtnepU - длительность временного перенапряжения

SUn - глубина провала напряжения

Кпер и - коэффициент временного перенапряжения

N — количество провалов или временных перенапряжений

PSt - кратковременная доза фликера

PLt - длительная доза фликера

PABC - трехфазная активная мощность

PA, Pb, РС - однофазные активные мощности

QABC - трехфазная реактивная мощность;

QA, QB, Qc - однофазные реактивные мощности;

SABC - трехфазная полная мощность

Sa, Sb, S(2 - полные однофазные мощности

P0 - значение активной мощности измеренное эталонным счетчиком

Q0 - значение реактивной мощности измеренное эталонным счетчиком

ПРИЛОЖЕНИЕ Б (обязательное) Метрологические характеристики

Таблица Б.1 - Диапазоны измерений и пределы допускаемых погрешностей

Измеряемая характеристика

Диапазон измерений

Предел основной допускаемой погрешности:

  • - абсолютной A ;

  • - относительной 8, %;

  • - приведенной Y, %

Дополнительные условия

Модификации

1 Действующее значение:

  • - напряжения U, В

  • - напряжения основной частоты (первой гармоники) U(1) , В

  • - напряжения прямой последовательности U1, В

(0,8-1,2)-ином

± 0,2 (8)

-

Ресурс-UF2,

Ресурс-UF2C, Ресурс-ОТ2М

(0,01-0,8)-^™

± 0,2 (Y)

0,10-10

± 0,5 (8)

для U, U(1), для входа «10 В»

0,025-0,1

± 1,0 (8)

2 Установившееся отклонение напряжения 8Uy, %

±20

± 0,2 (А)

-

3 Действующее значение:

  • - напряжения обратной последовательности U2 , В

  • - напряжения нулевой последовательности U0, В

(0,01-1,2)- ином

± 0,2 (Y)

4 Частота f, Гц

45 - 55

± 0,02 (А)

-

5 Отклонение частоты Af, Гц

±5

± 0,02 (А)

-

6 Коэффициент искажения синусоидальности    напряжения

KU, %

0,1 - 30

± (0,05+0,02-Ки) (А)

-

7 Коэффициент n-ой гармонической составляющей напряжения KU(n), %

0,05 - 30

± (0,03+0,02-Ku(n)) (А)

2 < n < 10

0,05 - 20

10 < n < 20

0,05 - 10

20 < n < 30

0,05 - 5

30 <n < 40

8 Коэффициент несимметрии напряжений по обратной последовательности K2U , %

0 - 20

± 0,2 (А)

-

9 Коэффициент несимметрии напряжений по нулевой последовательности K0U, %

0 - 20

± 0,2 (А)

-

10 Длительность провала напряжения At,, , с

0,01 - 60

± 0,01 (А)

-

11 Длительность временного перенапряжения А/пер и, с

0,01 - 60

± 0,01 (А)

-

12 Глубина провала напряжения

8Un, %

10 - 100

± 1,0 (А)

-

13 Коэффициент временного перенапряжения Кпер и

1,1 - 1,4

± 0,01 (А)

-

14 Размах изменения напряжения 8Ut, %

0,2 - 20

± 8 (8)

-

15 Кратковременная доза фликера Pst

0,25 - 10

± 5 (8)

-

16 Длительная доза фликера PLt

0,25 - 10

± 5 (8)

-

17 Угол фазового сдвига между фазными напряжениями основной частоты (первой гармоники) <ри

±180°

± 0,1° (А)

-

18 Угол фазового сдвига между n-ми гармоническими составляющими фазных напряжений фи(п)

± 180°

± 1° (А)

5 % < Ku()

± 3° (А)

1 % < Ku() < 5 %

± 10°(А)

0,2 % < Ku()< 1 %

1

2

3

4

5

19 Действующее значение 1)2):

  • - силы тока I, А

  • - силы тока основной частоты

Л(1) , А

  • - силы тока нулевой последовательности I0, А

  • - силы тока прямой последовательности I1, А

  • - силы тока обратной последовательности I2, А

(0,05-1,2)Лом

± 0,2 (8)

-

Ресурс-ОТ2С,

Ресурс-ОТ2М

(0,01-0,05)Лом

± 0,01 (Y)

-

(0,0004-0,01)Лом

± (1+0,35(0,01-1ном/1(1) - 1) (8)

для 1(1)

± (1+0,7(0,01-1ном/1(1) - 1)

(8)

для I

(0,01-1,2)Л>м

± 0,2 (Y)

-

Ресурс-ОТ2

20 Коэффициент искажения синусоидальности кривой тока Ki, %

0,1 - 100

± (0,05+0,02-K) (А)

0,1 Лом < I < 1,5-1ном

Ресурс-ОТ2С,

РесурсОТ2М

0,5 - 100

± (0,1+0,03 KI) (А)

0,01 Лом < I < 0,1 Лом

0,1 - 100

± (0,05+0,02K) (А)

0,5Лом < I < 1,2Лом

Ресурс-ОТ2

0,5 - 100

± (0,1+0,03 KI) (А)

0,1 Лом < I < 0,5 Лом

21 Коэффициент п-ой (п от 2 до

40) гармонической составляющей тока KI(„), %

0,05 - 100

± (0,03+0,02-КЛ(п)) (А)

0,1 Лом < I < 1,5Лом

2 < п < 10

Ресурс-ОТ2С,

Ресурс-ОТ2М

0,05 - 50

0,1 Лом < I < 1,5Лом

10 < п < 20

0,05 - 20

0,1 Лом < I < 1,5Лом

20< п < 30

0,05 - 10

0,1 Лом < I < 1,5Лом

30< п < 40

0,5 - 100

± (0,1+0,03 Kin) (А)

0,01 Лом < I < 0,1 Лом

2 < п < 10

0,5 - 50

0,01 Лом < I < 0,1 Лом

10 < п < 20

0,5 - 20

0,01 Лом < I < 0,1 Лом

20 < п < 30

0,5 - 10

0,01 Лом < I < 0,1 Лом

30 < п < 40

0,05 - 30

± (0,03+0,02-КЛ(п)) (А)

0,5Лом < I < 1,2Лом

2 < п < 10

Ресурс-ОТ2

0,05 - 20

0,5Лом < I < 1,2Лом

10 < п < 20

0,05 - 10

0,5Лом < I < 1,2Лом

20 < п < 40

0,5 - 30

± (0,1+0,03 Kin) (А)

0,1 Лом < I < 0,5 Лом;

2 < п < 10

0,5 - 20

0,1 Лом < I < 0,5 Лом;

10 < п < 20

0,5 - 10

0,1 Лом < I < 0,5 Лом;

20 < п < 40

22 Угол фазового сдвига уи1 между напряжением и током основной частоты одной фазы 3)

± 180°

±0,1°(А)

0,05- Лм < I < 1,5

^ном

Ресурс-ОТ2С,

Ресурс-ОТ2М

± 0,3° (А)

0,01 Лом < I <

0,05 Лом

±0,1°(А)

0,5- I... < I < 1,2 Лом

Ресурс-ОТ2

± 0,3° (А)

0,1 Лом < I < 0,5Лом

± 3° (А)

0,01 Лом < I < 0,1 Лом

23 Угол фазового сдвига ^uio между напряжением и током нулевой последовательности

± 180°

± 3° (А)

0,01 Лом < I0< 1,2-Лном 0,01-ином

<ио<1,2ином

Ресурс-ОТ2С,

Ресурс-ОТ2М

Ресурс-ОТ2

1

2

3

4

5

24 Угол фазового сдвига фин между напряжением и током

-                                  3)

прямой последовательности

±180°

±0,1°(А)

0,05- 1ном < I < 1,5

1ном

Ресурс-ОТ2С,

Ресурс-ОТ2М

± 0,3° (А)

0,01-1ном < I <

0,05-1ном

±0,1°(А)

0,5- 1ном < I < 1,2 -1ном

Ресурс-ОТ2

± 0,3° (А)

0,1-1ном < I < 0,5-1ном

± 3° (А)

0,0 Ыном < I < 0,1-/ном

25 Угол фазового сдвига yUI2 между напряжением и током обратной последовательности

± 180°

± 3° (А)

0,0Ыном < I2< Ы^ном

0,01-Цном<

и2<1,2ином

Ресурс-ОТ2С,

Ресурс-ОТ2М,

Ресурс-ОТ2

26 Угол фазового сдвига между n-ми гармоническими составляющими напряжения и тока одной фазы tyui(n)

± 180°

± 2° (А)

0,05-!ном < I < 1,5-4ом;

5 % < KI(n); 5 % < KU(n)

Ресурс-ОТ2С,

Ресурс-ОТ2М

± 5° (А)

0,05-!ном < I < 1,5-!ном;

1 % < KI(n) < 5 %;

1 % < KU(n) < 5 %

± 10° (А)

0,05-!ном < I < 1,5-!ном;

0,2 % < KI(n) <1 %;

0,2 % < KU(n) < 1 %

± 3° (А)

0,0Ыном< I < 0,05-!ном;

5 % < KI(n); 5 % < KU(n)

± 10° (А)

0,01 !ном < I

<0,05-^ном;

1 % < KI(n) < 5 %;

1 % < KU(n) < 5 %

± 180°

± 3° (А)

0,5-!ном < I < 1,2-!ном;

5 % < KI(n); 5 % < KU(n)

Ресурс-ОТ2

± 5° (А)

0,5-!ном < I < 1,2-4ом;

1 % < KI(n) < 5 %;

1 % < KU(n) < 5 %

± 15° (А)

0,5-!ном < I < 1,2-4ом;

0,2 % < KI(n) <1 %;

0,2 % < KU(n) < 1 %

± 5° (А)

0,1-!ном < I < 0,5-!ном;

5 % < KI(n); 5 % < KU(n)

± 15° (А)

0,1-!ном < I < 0,5-!ном;

1 % < KI(n) < 5 %;

1 % < KU(n) < 5 %

27 Активная мощность P 1)2):

а) активная мощность по каждой фазе

б) активная мощность по трем фазам

(0,05-1,8)-ином!ном

а) ± 0,3 (8)

б) ± 0,2 (8)

0,05-!ном < I < 1,5-!ном;

0,5 < | cos ф |< 1 cos ф - коэффициент мощности

Ресурс-ОТ2С,

Ресурс-ОТ2М

б) ± 0,4 (8)

0,01-!ном < I <0,057ном;

0,5 < | cos ф |< 1

а) ± 0,4 (8)

б) ± 0,3 (8)

0,1- ^ом < I < 1,5 - !ном;

0,25 <| cos ф|< 0,5

б) ± 0,5 (8)

0,02-Тном < I < 0,1-!ном;

0,25 <| cos ф|< 0,5

± 0,2 (Y)

0,0Ыном < I < 1,2-7™;

0,25 <| cos ф|< 1

Ресурс-ОТ2

28 Реактивная мощность Q1)2):

а) реактивная мощность по каждой фазе;

б) реактивная мощность по трем фазам

(0,05-1,8)-ином!ном

± 0,5 (8)

0,2 < m < 1,2, где m = ^т^ом-^

Ресурс-ОТ2С,

Ресурс -ОТ2М

± 0,5-(0,9+0,02/m) (8)

0,01 < m < 0,2

± 0,5 (Y)

0,01 < m < 1,2

Ресурс-ОТ2

1

2

3

4

5

29 Полная мощность S 1)2):

а) полная мощность по каждой фазе;

б) полная мощность по трем фазам

(0,05-1,8)-^ном/ном

± 0,5 (8)

0,01-Тном < I < 1,5-1ном

Ресурс-ОТ2С,

Ресурс-ОТ2М

± 0,5 (Y)

0,01-1ном < I < 1,2-1ном

Ресурс-ОТ2

30 Активная энергия WA 2):

а) симметричная нагрузка;

б) однофазная нагрузка

По ГОСТ Р 52323 для счетчика активной энергии класса точности 0,2 S

0,01-Тном < I < 1,5-Тном

Ресурс-ОТ2С,

Ресурс-ОТ2М

±0,2 (Y)

0,01-Тном < I < 1,2-Тном;

0,25 <| cos ф|< 1

Ресурс-ОТ2

31 Реактивная энергия 1)2) WF:

± 0,5 (8)

0,2 < m < 1,5

Ресурс-ОТ2С,

Ресурс-ОТ2М

± 0,5-(0,9+0,02/m) (8)

0,01 < m < 0,2

± 0,5 (Y)

0,01 < m < 1,2

Ресурс-ОТ2

32 Интервал времени (ход часов реального времени), с 1)

±3

-

Ресурс-ОТ2С,

Ресурс-ОТ2М,

Ресурс-ОТ2

  • 1) Пределы допускаемого значения дополнительной температурной погрешности измерителя при измерении данной характеристики составляют 1/3 основной погрешности на каждые 10°С изменения температуры окружающей среды

  • 2) Пределы допускаемого значения дополнительной погрешности, возникающей при использовании разъемных трансформаторов тока, входящих в дополнительный комплект поставки, и при отклонении проводника от перпендикуляра к центру измерительного окна, равны 0,5 основной погрешности измерителя

  • 3) Пределы допускаемого значения дополнительной погрешности, возникающей при использовании разъемных трансформаторов тока, входящих в дополнительный комплект поставки, равны пределам основной погрешности измерителя

ПРИЛОЖЕНИЕ В

(обязательное)

Схемы поверки при измерении характеристик напряжения, силы тока и углов фазовых сдвигов

К1 - кабель соединительный для подключения каналов напряжения;

К2, К3, К4 - кабель соединительный для подключения каналов тока.

Рисунок В.1 - Схема подключений измерителя «Ресурс-ЦЕ2» к калибратору при поверке прямых входов напряжения (220/380 В) и входов тока 5 А

К1 - кабель соединительный для подключения каналов напряжения;

К2, К3, К4 - кабель соединительный для подключения каналов тока.

Рисунок В.2 - Схема подключений измерителя «Ресурс-ЦБ2» к калибратору при поверке трансформаторных входов напряжения (57,7/100 В) и входов тока 1А

Калибратор «Ресурс-К2»

Напряжение             Ток

A B C A B C

ч q q^™

q q «Т-

о\ сЛ сЛ-L

ф\)    фу

• * I \ II          I

I           I

К1

Измеритель

Pecypc-UF2C(UF2M)

I

I

I

I

I

\

4/.

I '

I » I • I I I I I • I » -V4. _ч/

UA

Измеритель-

UB

UC

ные входы

UN

напряжения

—1

Измерительные

К2

К3

I I I I I I TT

I I I t I I TT

К4

входы тока

Г Н

:аза А

Г Н

Г Н

:аза В

Г Н

Г Н

:аза С

Г Н

Г Н

5 А

:аза N

Г Н

К1 - кабель соединительный для подключения каналов напряжения;

К2, К3, К4 - кабель соединительный для подключения каналов тока.

Рисунок В.3  - Схема подключений измерителей «Ресурс-иБ2С»

«Ресурс-иБ2М» к калибратору при поверке измерительных входов тока 5 А

Калибратор «Ресурс-К2»

Напряжение              Ток

A B C A B C

Измеритель «Ресурс-ЦБ2С», «Ресурс-Е2М»

q q q

q q A-

С

Pl

0 1

0 1

L

c

Pl

c

Pl

c

Pl

|J

К1

! «

UA UUUN

1

Измерительные входы напряжения

1      \                           t      »

«         «                               t         »

•I       t  ’

11       »  ‘

i I                                    i '

1 1                             1           1

II       1  1

«1        1  »

\ t                          \      •

k /                        l f

4/. _______ _^z

К2

Измерительные входы тока

Г Н

:аза А

i—1—

II                   II

11                   II

Г Н

11 1 /

К3

Z№ — — — — — — — — — — — — — — —

Г Н

:аза В

II                   II

II                   It

----1

Г

Н

К4

Z4 — — — — — —

Г Н

:аза С

II       II

11       It

Г Н

Г Н

5 А

:аза N

Г Н

К1 - кабель соединительный для подключения каналов;

К2, К3, К4 - кабель соединительный для подключения каналов тока.

Рисунок В.4  - Схема подключений измерителей «Ресурс-ЦБ2С»

«Ресурс-иБ2М» к калибратору при поверке измерительных входов тока 1 А

ПРИЛОЖЕНИЕ Г

(обязательное)

Схемы поверки при измерении мощности и энергии

Рисунок Г.2 - Схема подключений при определении погрешности измерения реактивной мощности и энергии

Калибратор «Ресурс-К2»

Напряжение

Ток

К1

A BC

Фаза

5/1 А

A B C

Фаза

Т1

ТТ А

Т2 ТТ В

Т3 ТТ С

Измеритель

«Pecypc-UF2» «Pecypc-UF2C» («Pecypc-UF2M»)

Вход U

UA

UB

UC

1

22o/38o В (57,7/1oo В)

Вход I

Г Н

Фаза А

Г Н

Фаза В

Г Н

Фаза С

U1(U2)

—о

U2(U3)

L-0

U3(U1)

о-1

О Uo

OUoiCUs)

О Uo2(Ui)

Ф Uo3(U2)

ЦЭ6802

Ф11

HD I2

  • 101

О
  • 102

*-0
  • 103

Вход U

(р I3 О-Вход I

ТТ А, ТТ В, ТТ С - разъемные токовые трансформаторы из комплекта измерителя,

Т1, Т2, Т3 - согласующие катушки, выполненные в соответствии с таблицей 7.8

ТТ А, ТТ В, ТТ С - разъемные токовые трансформаторы из комплекта измерителя,

Т1, Т2, Т3 - согласующие катушки, выполненные в соответствии с таблицей 7.8

ПРИЛОЖЕНИЕ Д

(рекомендуемое)

Протокол поверки

ПРОТОКОЛ ПОВЕРКИ

Измерителя показателей качества электроэнергии «PECyPC-UF2» модификации________________________ заводской номер _______

Д.1 Условия поверки:

Д.2 Определение электрического сопротивления изоляции.

Вывод:

Д.3 Проверка погрешности при измерении характеристик фазных и междуфазных напряжения. Результаты представлены в таблице Д.1.

Таблица Д.1

Характеристика

Диапазон измерений

Общие для всех фаз характеристики (f, Af Ui, U2, Uo, K2U, Kou)

Максимальная погрешность измерения характеристик напряжений

Предел допускаемой погрешности

Напряжения

А

В

С

N

АВ

ВС

СА

Максимальная погрешность

Предел допускаемой погрешности

Вывод:

ТаблицаДГ.2

Характеристика

Диапазон измерений

Максимальная погрешность

Предел допускаемой погрешности

Фаза А

Фаза В

Фаза С

N

Вывод:

Таблица Д.3

Выходной сигнал В1-9

Вход А

Вход В

Вход С

Вход N

U(i)

U(g)

8U

U(i)

U(g)

5U

U(i)

и(д)

5U

U(i)

и(д)

5U

0.1 В

1 В

5 В

Вывод

Д.6 Проверка погрешности при измерении мощности Результаты представлены в таблице Д.4.

Таблица Д.4

Номер измерения

Поверяемая

характеристика

Вход напряжения (220/380В, 57,735/100В)

Вход тока (1А, 5А,

ТТ)

Фазовый угол между током и

напряжением, ф

I, A

Po, Вт (2о,вар)

P, Вт (Q, вар)

5P (30, %

8Рпред (80ред), %

Вывод:

Таблица Д.5

Поверяемая характеристика

Вход напряжения (220/380В, 57,735/100В)

Вход тока (1А, 5А, ТТ

Фазовый угол между током и на

пряжением, ф

I, A

Wao, Вт*ч (Wpo,eap*4)

WA, Вт*ч (Wp,eap*4)

5W, %

SWnpeg, %

W

57,73 5/100В

5 А

0°

1 А

Wa

220/380 В

1 А

0°

0,05 А

Wp

220/380 В

5 А

о

о

6 А

Wp

57,73 5/100В

1 А

о

о

1,2 А

Д.8 Проверка погрешности хода часов Результат измерений:

Вывод:

Д.9 Вывод по результатам поверки.

Дата

М.П.

Подпись поверителя

37

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
