Методика поверки «Преобразователи параметров вольт-амперных характеристик измерительных трансформаторов тока "ПП ВАХ"» (МС2.746.003 МП)
УТВЕРЖДАЮ
Зам. руководителя ГЦИ СИ
им. Д.И.Менделеева"
![Методика поверки. Преобразователи параметров вольт-амперных характеристик измерительных трансформаторов тока](mp_html/3170200246361c1f335bdc_files/3170200246361c1f335bdc-1.jpg)
\ <!к ‘- '
В.С. Александров
2008 г.
Преобразователи параметров вольт-амперных характеристик измерительных трансформаторов тока «ПП ВАХ»
Методика поверки
МС2.746.003 МП
Рук. лаб. электроэнергетики ГЦИ СИ "ВНИИМ
им. Д.И.Менделеева"
![Методика поверки. Преобразователи параметров вольт-амперных характеристик измерительных трансформаторов тока](mp_html/3170200246361c1f335bdc_files/3170200246361c1f335bdc-2.jpg)
Е.З.Шапиро
2008 г.
2008 г.
СОДЕРЖАНИЕ
6. 2 ПРОВЕРКА СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
6.4 ОПРЕДЕЛЕНИЕ ОСНОВНЫХ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК
6.5 ПРОВЕРКА ТЕХНИЧЕСКИХ ХАРАКТЕРИСТИК
7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
ПРИЛОЖЕНИЕ А СХЕМА ПОДКЛЮЧЕНИЯ ДЛЯ ОПРЕДЕЛЕНИЯ ПОГРЕШНОСТЕЙ
ПРИЛОЖЕНИЕ Б (РЕКОМЕНДУЕМОЕ) ФОРМЫ ОТЧЕТОВ ПРИ ПОВЕРКЕ ПП
Настоящая методика предназначена для проведения первичной и периодической поверок Преобразователей параметров вольт-амперных характеристик измерительных трансформаторов тока «ПП ВАХ» (далее ПП ВАХ).
Настоящая методика устанавливает объем, условия поверки, методы и средства поверки ПП ВАХ и порядок оформления результатов поверки.
Методика распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации ПП ВАХ.
Межповерочный интервал - 4 года.
1 Операции поверкиПри проведении поверки должны быть выполнены операции, указанные в таблице 1. 1.
Таблица 1.1
Наименование операции |
Номер пункта методики поверки |
Первичная поверка |
Периодическая поверка |
Внешний осмотр |
6. 1 |
+ |
+ |
Проверка сопротивления изоляции |
6. 2 |
+ |
+ |
Опробование |
6. 3 |
+ |
+ |
Определение основных метрологических характеристик |
6. 4 |
+ |
+ |
Проверка технических характеристик |
6. 5 |
+ |
- |
-
2.1 При проведении поверки рекомендуется применять средства и вспомогательное оборудование, указанные в таблице 2.1.
Таблица 2.1
Наименование средств поверки |
Основные технические характеристики |
Пункты методики поверки |
1 Прибор для измерения электроэнергетических величин и показателей качества электрической энергии «Энергомонитор-3.3Т» |
Относительная погрешность измерения тока ±[0.1+0.01((IH/I)-1)]%, относительная погрешность измерения напряжения ±[0.1+0.01((Uh/U)-1)]% |
6.3.1, 6.4.1, 6.4.2, 6.4.3, 6.5.1 |
2 Магазин резисторов Р33 |
Диапазон сопротивлений 0.1Ом - 99999.9Ом, класс 0.2 |
6.4.1 |
3 ЛАТР РНО-250-0,5М 2А |
Ток нагрузки (max) 2 А Номинальное входное напряжение 220 В Диапазон регулировки напряжения 0 - 250 В |
6.4.2 |
4 Измеритель нелинейных искажений С6-7 |
Пределы измерения напряженияИ: 0,1 мВ-100 В Диапазон измерений: Кг: (0,03-30)% (200Гц-20кГц); Кг: (0,1-30)% (0,02-200Гц) |
6.4.3 |
5 Резистор С2-23 10 Вт 330 Ом |
10Вт 330 Ом ±5% |
6.4.2, 6.4.3 |
6 Резистор С2-23 10 Вт 500 Ом |
10Вт 500 Ом ±5% |
6.4.1, 6.4.2, 6.4.3 |
7 Резистор С2-23 1 Вт 10 кОм |
1Вт 10 кОм ±5% |
6.4.3 |
8 Резистор С2-23 1 Вт 0,3 Ом |
1Вт 0,3 Ом ±5% |
6.4.3 |
9 Вольтметр универсальный цифровой Fluke 8508A |
Диапазон измерения напряжения до 1000В, диапазон измерения тока до 20А. Погрешность измерения постоянного напряжения 0.0007%, погрешность измерения переменного напряжения 0.02%, погрешность измерения постоянного тока 0.05%, погрешность измерения переменного тока 0.4%. |
6.4.1 |
10 Мегомметр Ф4102 |
Диапазон измерений 0... 2000 Мом, испытательное напряжение 1500 В, погрешность не более - 30% |
6.2 |
11 Персональный компьютер |
Pentium 4 2.4 ГГц 1 Гб ОЗУ |
6.3.2 |
-
2.2 Все используемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке.
-
2.3 Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.
-
2.4 Допускается применение иных средств и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.
-
3.1 При поверке ПП ВАХ должны быть соблюдены требования безопасности ГОСТ 12.3.019, ГОСТ 22261, ГОСТ 24855, "Правил технической эксплуатации электроустановок потребителей" и «Межведомственными Правилами охраны труда (ТБ) при эксплуатации электроустановок», М, "Энергоатомиздат", 2001 г., а также меры безопасности, изложенные в руководстве по эксплуатации ПП ВАХ и другого применяемого оборудования.
-
3.2 Лица, допускаемые к поверке ПП ВАХ, должны иметь квалификационную группу по электробезопасности не ниже III и быть официально аттестованы в качестве поверителей.
-
3.3 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.
При проведении поверки ПП ВАХ должны соблюдаться следующие условия:
- температура окружающего воздуха, °С 20 ± 5 оС ;
- относительная влажность воздуха, % 30 - 80;
-
- атмосферное давление, кПа (мм рт. ст.) 84 - 106.7 (630 - 800);
-
- частота питающей сети, Гц 50 ± 0.5 %;
-
- напряжение питающей сети переменного тока, В 220 ± 5 %;
-
- коэффициент искажения синусоидальности
напряжения питающей сети, % не более 5.
5. Подготовка к проведению поверкиПеред проведением поверки необходимо выполнить следующие операции:
- выдержать ПП ВАХ в условиях окружающей среды, указанных в п.4, не менее 1ч, если он находился в климатических условиях, отличающихся от указанных в п.4;
- соединить зажимы заземления используемых средств поверки с контуром заземления;
- подключить ПП ВАХ и средства поверки к сети переменного тока 220 В , 50 Гц, включить и дать им прогреться в течение времени, указанного в технической документации на них.
6. Проведение поверки 6.1 Внешний осмотрПри внешнем осмотре ПП ВАХ проверяется комплект поставки, маркировка, отсутствие механических повреждений.
-
6.1.1 Комплект поставки должен соответствовать эксплуатационной документации. Комплектность эксплуатационных документов должна соответствовать перечням, указанным в руководстве по эксплуатации.
-
6.1.2 Маркировка должна быть четкой и содержать:
На лицевой панели:
- наименование и условное обозначение ПП ВАХ;
- наименование и товарный знак предприятия-изготовителя;
- вид питания, номинальное напряжение питания;
- знак IP20;
- изображение знака соответствия ;
- изображение знака утверждения типа средства измерения по ПР50.2.009;
На шильдике:
- порядковый номер ПП ВАХ по системе нумерации предприятия- изготовителя;
- дата изготовления.
-
6.1.3 ПП ВАХ не должен иметь механических повреждений, которые могут повлиять на его работу (повреждение корпуса, соединителей, кабелей, дисплея, клавиатуры и других изделий в соответствии с комплектом поставки).
Проверка сопротивления изоляции проводится мегомметром Ф4102 с рабочим напряжением 500В между следующими цепями:
1) соединенными между собой контактами вилки кабеля питания и корпусом (клеммой заземления);
2) соединенными между собой выходами «Выход U »; «Выход I»; Входными клеммами датчика предварительного усилителя и корпусом ПП ВАХ;
Отсчёт результата измерения следует производить не ранее, чем через 30 с после подачи испытательного напряжения.
ПП ВАХ считается выдержавшим испытание, если значение сопротивления изоляции не менее 20 МОм.
6. 3 ОпробованиеПри опробовании ПП ВАХ производится проверка функционирования и проверка интерфейса связи.
-
6.3.1 Проверка функционирования ПП ВАХ проводится следующим образом:
- произведите подготовку ПП ВАХ к работе согласно руководству по эксплуатации;
- подключите ПП ВАХ к Энергомонитору-3.3Т, согласно «Руководства по эксплуатации. Преобразователь параметров вольт-амперных характеристик измерительных трансформаторов тока«ПП ВАХ». МС2.746.003 РЭ»;
- при включении питания должен включиться индикатор питания ПП ВАХ, через несколько секунд должны завершиться процедуры самотестирования и инициализации ПП ВАХ (ПП ВАХ должен обеспечивать процедуры самотестирования, инициализации и первоначальной установки после подключения сети питания), на дисплее ПП ВАХ индицируется товарный знак, наименование изготовителя, тип ПП ВАХ, версия программного обеспечения;
- после первоначальной установки (см. указания по работе с ПП ВАХ в руководстве по эксплуатации) на дисплее индицируется частота выходного сигнала, величина выходного напряжения, коэффициент усиления измерительного усилителя тока;
- проверьте возможность установки режимов работы ПП ВАХ;
-
6.3.2 Для проверки интерфейса связи установите режим «Связь с ПЭВМ», проверьте интерфейс связи.
Результаты проверки считаются положительным, если ПП ВАХ функционирует согласно руководству по эксплуатации (РЭ).
6.4 Определение основных метрологических характеристикЗначения допускаемых основных погрешностей измерения приведены в таблице 6.1.
Таблица 6.1
Наименование технической характеристики |
Диапазон или значение характеристики |
Примечание |
1 Частота устанавливаемого испытательного напряжения переменного тока, Гц |
от 47.5 до 55 |
Дискретность установки 0.01 |
2 Диапазон испытательного напряжения, устанавливаемого на вторичных обмотках испытуемого трансформатора, В |
от 0.001 до 60 |
Поддиапазоны 0.5; 5; 50 Дискретность установки 0.001 |
3 Нестабильность установленного действующего значения испытательного напряжения не более за минуту, %/мин |
±0.03 | |
4 Коэффициент нелинейных искажений испытательного напряжения не более, % |
2 |
При линейной нагрузке |
5 Максимальный выходной ток усилителя напряжения не менее, А |
0.25 | |
6 Диапазон преобразования напряжения, приложенного ко вторичной обмотке испытуемого трансформатора, В |
от 0.001 до 60 |
Поддиапазоны 0.5 В; 5 В; 50 В |
7 Предел допускаемой относительной погрешности преобразования напряжения, приложенного ко вторичной обмотке испытуемого трансформатора, % |
1+0.005 U н 1 U |
иН - номинальное напряжение поддиапазона 0.5 В; 5 В; 50 В |
8 Диапазон преобразования тока, протекающего через вторичную обмотку испытуемого трансформатора, А |
от 540’5 до 0.2 |
Поддиапазоны 0.1 мА; 1 мА; 10 мА; 100 мА |
9 Предел допускаемой относительной погрешности преобразования тока, протекающего через вторичную обмотку испытуемого трансформатора, % |
1+0.1 'н - 1 I |
1Н - номинальный ток поддиапазона 0.1 мА; 1 мА; 10 мА; 100 мА |
10 Полное сопротивление нагрузки преобразователя напряжения |
не менее 10000 Ом |
Емкость нагрузки не более 1 нФ |
11 Полное сопротивление нагрузки преобразователя тока |
не более 0.3 Ом |

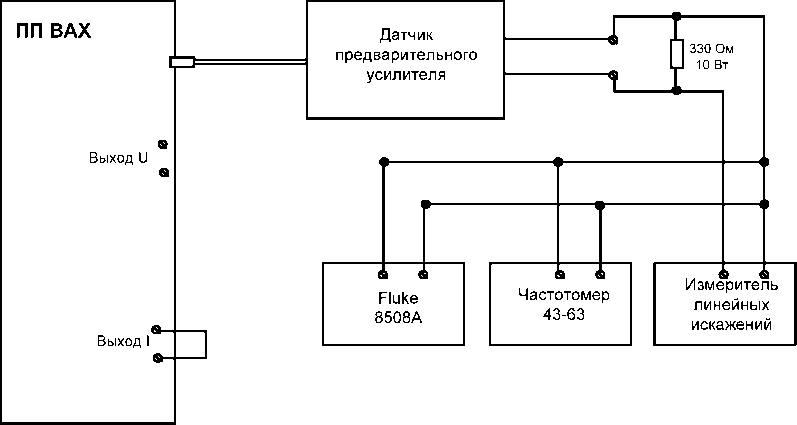

Подключите к датчику предварительного усилителя ПП ВАХ вольтметр Fluke 8508A, и магазин сопротивлений Р33 согласно рисунку А2 приложения А.

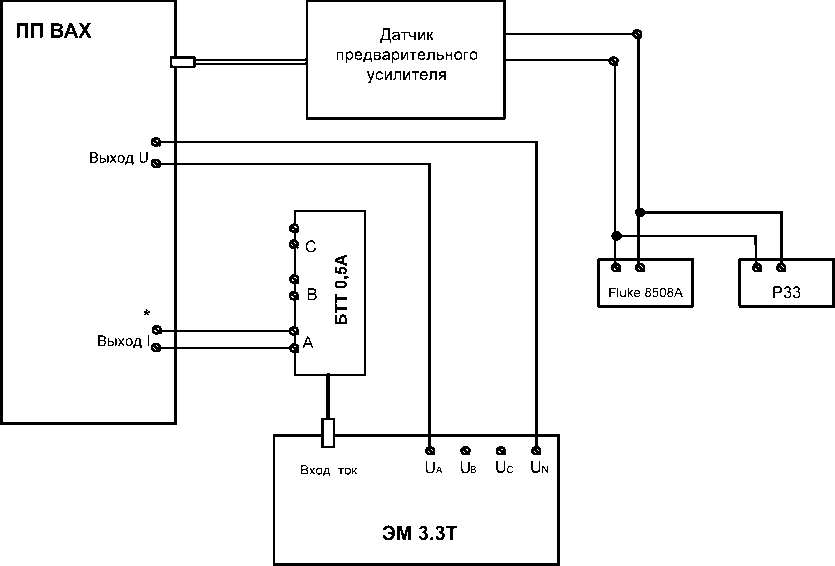

К выходам измерительных усилителей напряжения и тока ПП ВАХ подключите Энергомонитор ЭМ-3.3Т согласно рисунку А2 приложения А.
Установите на выходе ПП ВАХ испытательное напряжение, и задайте сопротивление магазина сопротивлений Р33 и коэффициенты усиления измерительного усилителя напряжения и тока согласно таблице 6.2
Выходное испытательное напряжение ПП ВАХ устанавливается по показаниям вольтметра Fluke 8508A.
Таблица 6.2
Частота напряжения F, Гц |
Значение испытательного напряжения (по показаниям образцового вольтметра) иэ, В |
Диапазон преобразования напряжения (Коэффициент усиления по напряжению ПП ВАХ, KU) |
Сопротивление магазина Rh, Ом |
Диапазон преобразования тока (Коэффициент усиления по току ПП ВАХ KI) |
Расчетное значение испытательного тока Ip= иэ /R, А |
47,5 |
5,500 |
5 В ... 50 В (10) |
550 |
1 мА ... 10мА (10) |
10*10-3 |
50 |
2,500 |
5 В ... 50 В (10) |
500 |
1 мА ... 10мА (10) |
5*10-3 |
52,5 |
0,600 |
5 В ... 50 В (10) |
1000 |
0.1 мА ... 1мА (100) |
0,6*10-3 |
52,5 |
0,500 |
0.5 В ... 5 В (100) |
1000 |
0.1 мА ... 1мА (100) |
0,5*10-3 |
47,5 |
0,25 |
0.5 В ... 5 В (100) |
1000 |
0.1 мА ... 1мА (100) |
0,25*10-3 |
50 |
0,05 |
0.5 В ... 5 В (100) |
1000 |
0.01 мА ... 0.1мА (1000) |
0,05*10-3 |
47,5 |
0,05 |
0.5 В ... 5 В (100) |
500 |
0.01 мА ... 0.1мА (1000) |
0,05*10-3 |
Погрешности измерительных усилителей 5и и 5i рассчитываются по формулам:
5и = [(Ux/Ки - U) / U] x 100%
5i = [(1Х/К1 - 1р) / 1р] x 100%, где:
Ux и Ix - напряжение и ток, измеренные ЭМ-3.3Т;
иэ- напряжение, измеренное вольтметром Fluke 8508A;
1р - расчётное значение выходного тока Ш1 ВАХ
Ки и Ki - коэффициенты усиления измерительных усилителей напряжения и тока.
Для определения погрешности преобразования тока и напряжения при коэффициентах усиления измерительного усилителя напряжения и тока равных единице соберите схему согласно рисунку А3 приложения А.
Установите на выходе ПП ВАХ испытательное напряжение, подключите нагрузочный резистор 500 Ом 10 Вт, задайте коэффициенты усиления измерительного усилителя напряжения и тока согласно таблице 6.3
Выходное испытательное напряжение ПП ВАХ устанавливается по показаниям фазы В Энергомонитора ЭМ-3.3Т.
Таблица 6.3
Частота выходного сигнала F, Гц |
Испытательное напряжение на выходе ПП ВАХ и,В |
Коэффициент усиления измерительного усилителя напряжения Ки |
Коэффициент усиления измерительного усилителя тока К1 |
Сопротивление нагрузки ПП ВАХ Rh, Ом |
Расчётное значение выходного тока ПП ВАХ 1р ,А |
47,5 |
50 |
1 |
1 |
500 |
0,1 |
50 |
25 |
1 |
1 |
500 |
0,05 |
52,5 |
10 |
1 |
1 |
500 |
0,01 |
Погрешности измерительных усилителей 5и и 5i рассчитываются по формулам:
5и = [(Ux- U) / U] x 100%
5i = [(Ix- 1э) / 1э] x 100%, где:
Ux и Ix - напряжение и ток, измеренные в фазе “А” ЭМ-3.3Т;
иэ и 1э - напряжение и ток, измеренные в фазе “В” ЭМ-3.3 Т;
Результаты испытания считаются удовлетворительными, если значение 5U<1%, 5i <1% .
-
6.4.2 Определение влияния напряжения питания на погрешности измерительных усилителей тока и напряжения.
Подключите ПП ВАХ сети через ЛАТР, соберите схему согласно рисунку А3 приложения А. Установите напряжение питания 220В.
Установите на выходе ПП ВАХ испытательный сигнал с параметрами, указанными в таблице 6.4
Установите на выходе ПП ВАХ напряжение, подключите нагрузочный резистор 330 Ом 10 Вт, задайте коэффициенты усиления измерительного усилителя напряжения и тока согласно таблице 6.4.
Таблица 6.4
Частота выходного сигнала F, Гц |
Напряжение на выходе ПП ВАХ и,В |
Коэффициент усиления измерительного усилителя напряжения Ки |
Коэффициент усиления измерительного усилителя тока К1 |
Сопротивление нагрузки ПП ВАХ Rh, Ом |
Расчётное значение выходного тока ПП ВАХ 1р ,А |
47,5 |
50 |
1 |
1 |
330 |
0,152 |
Погрешности измерительных усилителей 5и и 5i рассчитываются по формулам: 5и = [(Ux- иэ) / иэ] x 100%
5i = [(Ix- 1э) / 1э] x 100%, где:
Ux и Ix - напряжение и ток, измеренные в фазе “А” ЭМ-3.3Т;
иэ и 1э - напряжение и ток, измеренные в фазе “В” ЭМ-3.3 Т;
Повторите измерения при напряжении питания 198 и 242 вольт.
Дополнительная погрешность измерительных усилителей Л5и и A5i рассчитываются по формулам:
Л5и=5имах-5и
А5 i =5 i мах-5 i
би- погрешность измерительного усилителя напряжения при напряжении питания 220 В.
5имах -максимальная погрешность измерительного усилителя напряжения, обнаруженная при изменении напряжения питания от 198 до 242 В.
5i - погрешность измерительного усилителя тока при напряжении питания 220 В.
5ыах - максимальная погрешность измерительного усилителя тока, обнаруженная при изменении напряжения питания от 198 до 242 В.
Результаты испытания считаются удовлетворительными, если значение A5U<0,25%,
A5i <0,25%.
-
6.4.3 Проверка нагрузочной способности усилителя напряжения, измерительных усилителей тока и напряжения.

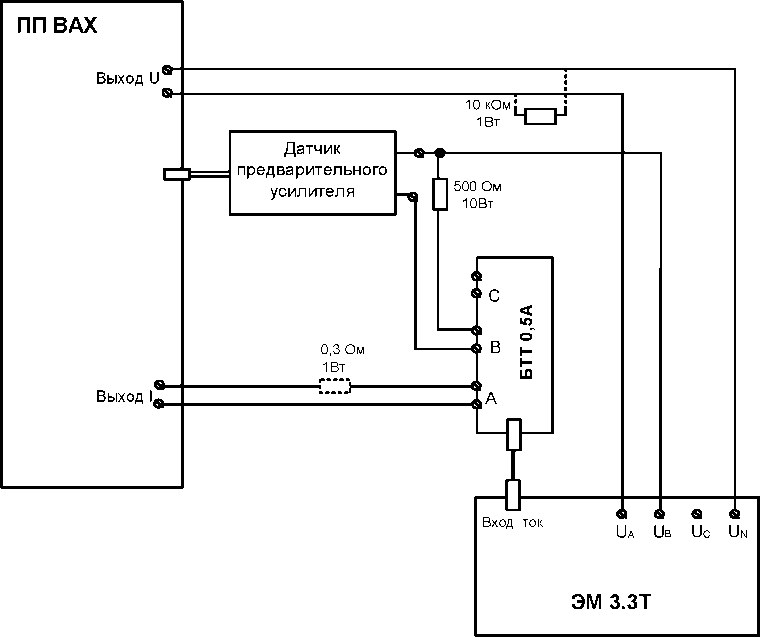

Соберите схему согласно рисунку А3 приложения А.
Установите на выходе ПП ВАХ испытательный сигнал с параметрами, указанными в таблице 6.4
Установите на выходе ПП ВАХ напряжение, подключите нагрузочный резистор 330 Ом 10 Вт, задайте коэффициенты усиления измерительного усилителя напряжения и тока согласно таблице 6.4.
Погрешности измерительных усилителей 5и и 5i рассчитываются по формулам:
5и = [(Ux- U) / U] x 100%
5i = [(Ix- 1э) / 1э] x 100%, где:
Ux и Ix - напряжение и ток, измеренные в фазе “А” ЭМ-3.3 Т;
иэ и L, - напряжение и ток, измеренные в фазе “В” ЭМ-3.3 Т;
Подключите нагрузочный резистор 10 кОм 1 ватт к выходу измерительного усилителя напряжения(параллельно) и резистор 0,3 Ом 1 ватт к выходу измерительного усилителя тока (последовательно).
Дополнительная погрешность измерительных усилителей A5U и A5i рассчитываются по формулам:
A5U=5Uнагр-5U
A5 i =5 i нагр-5 i
би- погрешность измерительного усилителя напряжения при отсутствии дополнительной нагрузки.
би нагр - погрешность измерительного усилителя напряжения, при подключенном нагрузочном резисторе.
6i - погрешность измерительного усилителя тока при отсутствии дополнительной нагрузки.
5шагр - погрешность измерительного усилителя тока, при подключенном нагрузочном резисторе.
Результаты испытания считаются удовлетворительными, если значение Аби<0,1%,
ASi <0,1% .
Соберите схему согласно рисунку А1 приложения А.
Измерьте коэффициент нелинейных искажений в цепи тока и напряжения.
Результаты испытаний считаются удовлетворительными, если Kr <2%.
Запишите значение напряжения на выходе усилителя напряжения (иЭ1). Через пять минут запишите второе значение напряжения на выходе усилителя напряжения (иЭ2). Рассчитайте нестабильность усилителя напряжения по формуле:
Sut = [(Ua2- U Э1) / U Э1*5] x 100%
Результаты испытания считаются удовлетворительными, если значение Sut <0,03%.
6.5 Проверка технических характеристик-
6.5.1 Проверка потребляемой мощности
Определение потребляемой ПП ВАХ мощности от сети переменного тока проводится с помощью ЭМ-3.3Т. Подключите прибор ЭМ-3.3Т в цепь питания ПП ВАХ и определите потребляемую мощность при нагрузке по п. 6.4.3 данной МП.
Результаты проверки считаются удовлетворительными, если полная мощность, потребляемая ПП ВАХ, не превышает 100 ВА.
-
6.5.2 Проверка времени установления рабочего режима
Проверка времени установления рабочего режима проводится одновременно с проверкой метрологических характеристик по п. 6.4 ТУ.
Результаты проверки считают удовлетворительными, если время установления рабочего режима не превышает 15 мин.
-
6.5.3 Проверка времени непрерывной работы
Проверка времени непрерывной работы проводится включением ПП ВАХ на 10 циклов : 8ч работы с перерывом 1 час с проверкой характеристик по п. 6.4.3 данной МП в начале каждого цикла.
Результаты проверки считают удовлетворительными, если через 10 циклов работы технические характеристики ПП ВАХ соответствуют п. 6.4.3 данной МП.
7 Оформление результатов поверки-
7.1. ПП ВАХ, прошедший поверку с положительными результатами, признают годным к эксплуатации.
-
7.2. Корпус ПП ВАХ после поверки пломбируется пломбой поверителя и пломбой завода -изготовителя.
-
7.3. Результаты и дату поверки ПП ВАХ оформляют записью в паспорте (при этом запись должна быть удостоверена клеймом).
-
7.4. ПП ВАХ, прошедший проверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещается к эксплуатации и на него выдается извещение о непригодности, с указанием причин его выдачи. Клеймо предыдущей поверки гасится.
7.5 Примеры отчетных форм по результатам проведения поверки приведены в приложении Б.
Приложение АСхема подключения для определения погрешностей
![Методика поверки. Преобразователи параметров вольт-амперных характеристик измерительных трансформаторов тока](mp_html/3170200246361c1f335bdc_files/3170200246361c1f335bdc-3.png)
Рисунок А1 Схема подключения при определении погрешности задания сигнала напряжения на выходе ПП ВАХ.
![Методика поверки. Преобразователи параметров вольт-амперных характеристик измерительных трансформаторов тока](mp_html/3170200246361c1f335bdc_files/3170200246361c1f335bdc-4.png)
Рисунок А2 Схема подключения при определении погрешности измерительных усилителей тока и напряжения.
![Методика поверки. Преобразователи параметров вольт-амперных характеристик измерительных трансформаторов тока](mp_html/3170200246361c1f335bdc_files/3170200246361c1f335bdc-5.png)
Рисунок А3 Схема подключения при проверке технических характеристик ПП ВАХ.
Формы отчетов при поверке ПП ВАХ
ПРОТОКОЛ ПРИЕМО-СДАТОЧНЫХ ИСПЫТАНИЙ Преобразователя параметров вольт-амперных характеристик измерительных трансформаторов тока ПП ВАХ зав. № ______
Дата проведения испытаний:_______________
1 Условия поверки
- температура окружающего воздуха, °С
- относительная влажность воздуха, %
- атмосферное давление, кПа (мм рт. ст.)
-
2 Внешний осмотр
Вывод: ПП ВАХ соответствует (не соответствует)
-
3 Определение электрического сопротивления изоляции
Результаты измерений: сопротивления изоляции > МОм
Вывод: ПП ВАХ соответствует (не соответствует) ТУ
-
4 Опробование
ПП ВАХ позволяет (не позволяет) проводить установку режимов работы.
ПП ВАХ функционирует (не функционирует) в режиме «Связь с ПЭВМ».
Вывод: ПП ВАХ соответствует (не соответствует) ТУ
-
5 Определение метрологических характеристик усилителя напряжения ПП ВАХ.
Определение погрешности преобразования напряжения и тока.
Таблица Г1
Частота выходного сигнала F, Гц |
Напряжение на выходе ПП ВАХ U, В |
Коэффициент усиления измерительного усилителя напряжения Ки |
Коэффициент усиления измерительного усилителя тока К1 |
Сопротивление нагрузки ПП ВАХ Rii, Ом |
Расчётное значение выходного тока ПП ВАХ 1р, А |
Измеренное напряжение на выходе ПП ВАХ U, В |
Показания ЭМ-3.3Т |
8и |
Si | |
Ux, В |
Ix , А | |||||||||
47,5 |
5,500 |
10 |
10 |
550 |
10* 10-3 | |||||
50 |
2,500 |
10 |
10 |
500 |
5*10-3 | |||||
52,5 |
0,600 |
10 |
100 |
1000 |
0,6* 10-3 | |||||
52,5 |
0,500 |
100 |
100 |
1000 |
0,5*10-3 | |||||
47,5 |
0,25 |
100 |
100 |
1000 |
0,25 *10-3 | |||||
50 |
0,05 |
100 |
1000 |
1000 |
0,05*10-3 | |||||
47,5 |
0,05 |
100 |
1000 |
500 |
0,05*10-3 |
Таблица Г2
Частота выходного сигнала F, Гц |
Напряжение на выходе ПП ВАХ U, В |
Коэффициент усиления измерительного усилителя напряжения Ки |
Коэффициент усиления измерительного усилителя тока К1 |
Сопротивление нагрузки ПП ВАХ Rii, Ом |
Показания ЭМ-3.3Т |
8и |
Si | |||
Напряжение в фазе “В” иЭ, В |
Ток в фазе “В” Ь, А |
Напряжение в фазе “А” Ux, В |
Ток в фазе “А” Ix, А | |||||||
47,5 |
50 |
1 |
1 |
500 | ||||||
50 |
25 |
1 |
1 |
500 | ||||||
52,5 |
10 |
1 |
1 |
500 |
Вывод: ПП ВАХ соответствует (не соответствует) ТУ
Определение влияния напряжения питания на погрешности измерительных усилителей тока и напряжения.
Таблица Г3
Напряжение питания и, В |
Напряжение на выходе ПП ВАХ U, В |
Показания ЭМ-3.3Т | |||||||||||
F, Гц |
Ки |
К1 |
Rii, Ом |
Напряжение в фазе “В” Из, В |
Ток в фазе “В” Ь А |
Напряжение в фазе “А” Ux, В |
Ток в фазе “А” Ix, А |
Su |
Si |
aSu |
AS| |
220 |
47,5 |
50 |
1 |
1 |
330 |
- |
- | ||||||
198 |
47,5 |
50 |
1 |
1 |
330 | ||||||||
242 |
47,5 |
50 |
1 |
1 |
330 |
Вывод: ПП ВАХ соответствует (не соответствует) ТУ
Проверка нагрузочной способности усилителя напряжения, измерительных усилителей тока и напряжения.
Таблица Г4
Наличие нагрузки на выходе измерительных усилителей напряжения и тока |
F, Гц |
Напряжение на выходе ПП ВАХ U, В |
Ки |
К1 |
Rii, Ом |
Показания ЭМ-3.3Т |
8i |
А5и |
A8j | ||||
Напряжение в фазе “В” Из, В |
Ток в фазе “В” 1э, А |
Напряжение в фазе “А” Ux, В |
Ток в фазе “А” Ix, А | ||||||||||
нет |
47,5 |
50 |
1 |
1 |
330 |
- |
- | ||||||
есть |
47,5 |
50 |
1 |
1 |
330 |
Вывод: ПП ВАХ соответствует (не соответствует) ТУ
-
6 Проверка потребляемой ПП ВАХ мощности
S = ______В-А
Вывод: ПП ВАХ соответствует (не соответствует) ТУ
-
7 Проверка времени установления рабочего режима
Вывод: ПП ВАХ соответствует (не соответствует) ТУ
-
8 Проверка времени непрерывной работы
Вывод: ПП ВАХ соответствует (не соответствует) ТУ
Вывод по результатам поверки: ПП ВАХ соответствует (не соответствует) ТУ
Должность поверителя
Подпись
Ф.И.О.
