Методика поверки «ГСОЕИ. Модули измерительные ЕLМЗ» (ИЦРМ-МП-034-21)

Наименование операции

Необходимость выполнения при

первичной поверке

периодической поверке

Внешний осмотр средства измерений

Да

Да

Подготовка к поверке и опробование средства измерений

Да

Да

Проверка программного обеспечения средства измерений

Да

Да

Определение метрологических характеристик средства измерений

Да

Да

Подтверждение соответствия средства измерений метрологическим требованиям

Да

Да

Метрологические и технические требования к средствам поверки

Рекомендуемый тип средства поверки, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений (далее - per. №) и (или) метрологические или основные технические характеристики средства поверки

Основные средства поверки

Рабочий эталон 2-го разряда согласно Приказу № 2091;

Рабочий эталон 3-го разряда согласно Приказу № 3457;

Рабочий эталон 4-го разряда согласно Приказу № 3456

Мультиметр цифровой прецизионный 8508А, per. № 25984-03

Рабочий эталон 3-го разряда согласно Приказу № 3457

Компаратор напряжений Р3003М1-1, per. № 7476-91

В

спомогательные средства поверки

Характеристики в соответствии с п. 10.1, 10.2, 10.5, 10.6 настоящей методики поверки

Калибратор универсальный 9100, per. № 25985-09

Характеристики в соответствии с п. 10.3, 10.4 настоящей методики поверки

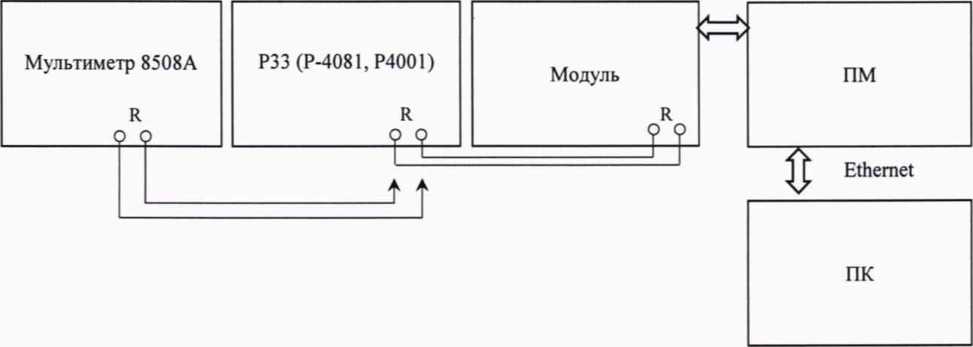

Магазин сопротивления РЗЗ, per. № 1321-60;

Мера электрического сопротивления Р-4081 , per. № 2577-70;

Магазин сопротивления измерительный постоянного тока Р4001, per. №2508-69

Диапазон измерения температуры и относительной влажности окружающего воздуха в соответствии с п. 3.1 настоящей методики поверки

Измеритель параметров микроклимата «МЕТЕОСКОП-М», per. №32014-11

-

Процессорный модуль для связи модуля измерительного ELM3 с персональным компьютером

-

Персональный компьютер IBM PC; наличие интерфейсов Ethernet и USB; дисковод для чтения CD-ROM; операционная система Windows с установленным программным обеспечением

Входной сигнал

Диапазон измерений

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений, %

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) дополнительной погрешности измерений, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

Для модификаций ELM300X-0000

Напряжение постоянного тока, В

от -30 до +30

±0,01

±0,001

от -10 до +10

от -5 до +5

от -2,5 до +2,5

от -1,25 до +1,25

от -0,640 до +0,640

от -0,320 до +0,320

от -0,160 до +0,160

от -0,080 до +0,080

от -0,040 до +0,040

от -0,020 до +0,020

от 0 до 10

от 0 до 5

Для модификаций ELM310Х-0000

Сила посто-янного тока, мА

от -20 до +20

±0,01

±0,001

от 0 до 20

от 4 до 20

Входной сигнал

Диапазон измерений

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений, %

Напряжение посто-янного тока, В

от -10 до +10

±0,01

от -5 до +5

от -2,5 до +2,5

от -1,25 до +1,25

от 0 до 5

от 0 до 10

Сила постоянного то-ка, мА

от -20 до +20

±0,01

от 0 до 20

от 4 до 20

Наименование характеристики

Значение

Диапазоны измерений напряжения постоянного тока, В

от -10 до +10; от 0 до 10;

от -0,080 до +0,080

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений напряжения постоянного тока, %

±0,01

Номинальное электрическое сопротивление тензодатчика, Ом

120; 350

Диапазон измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой схеме, мВ/В

от -32 до +32; от -8 до +8; от -4 до +4;

от -2 до +2

Диапазон измерений коэффициента преобразований при подключении тензодатчиков по полумостовой схеме, мВ/В

от -16 до +16; от -8 до +8; от -4 до +4;

от -2 до +2

Диапазон измерений коэффициента преобразований при подключении тензодатчиков по мостовой схеме, мВ/В

от -32 до +32; от -8 до +8; от -4 до +4;

от -2 до +2

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, %

±0,01

Диапазон измерений сигналов от термопреобразователя сопротивления Ptl ООО (а = 0,00385 °C'¹ по ГОСТ 6651-2009) в температурном эквиваленте, °C

от -200 до +850

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) погрешности измерений сигналов от термопреобразователя сопротивления Ptl000 (а = 0,00385 °C'¹ по ГОСТ 6651-2009) в температурном эквиваленте, %

±0,01

Наименование характеристики

Значение

Диапазоны измерений напряжения постоянного тока, В

от -10 до +10; от 0 до 10;

от -0,080 до +0,080

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений напряжения постоянного тока, %

±0,05

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) дополнительной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

±0,001

Номинальное электрическое сопротивление тензодатчика, Ом

120;350

Диапазон измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой схеме, мВ/В

от -32 до +32; от -8 до +8; от -4 до +4;

от -2 до +2

Наименование характеристики

Значение

Диапазон измерений коэффициента преобразований при подключении тензодатчиков по полумостовой схеме, мВ/В

от -16 до +16; от -8 до +8; от -4 до +4;

от -2 до +2

Диапазон измерений коэффициента преобразований при подключении тензодатчиков по мостовой схеме, мВ/В

от -32 до +32; от -8 до +8; от -4 до +4;

от -2 до +2

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, %

±0,05

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) дополнительной погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

±0,001

Диапазон измерений сигналов от термопреобразователя сопротивления Pt 1000 (а = 0,00385 °C'¹ по ГОСТ 6651-2009) в температурном эквиваленте, °C

от -200 до +850

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) основной погрешности измерений сигналов от термопреобразователя сопротивления Pt 1000 (а = 0,00385 °C¹ по

ГОСТ 6651-2009) в температурном эквиваленте, %

±0,05

Пределы допускаемой приведенной (к верхнему пределу диапазона измерений) дополнительной погрешности измерений сигналов от термопреобразователя сопротивления PtlOOO (а = 0,00385 °C’¹ по

ГОСТ 6651-2009) в температурном эквиваленте, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

±0,001

Наименование характеристики

Значение

Диапазоны измерений напряжения постоянного тока, В

от -60 до +60; от -10 до +10;

от -5 до +5; от -2,5 до +2,5;

от -1,25 до +1,25; от -0,640 до +0,640; от -0,320 до +0,320; от -0,160 до +0,160; от -0,080 до +0,080; от -0,040 до +0,040; от -0,020 до +0,020;

от 0 до 10; от 0 до 5

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений напряжения постоянного тока, %

±0,01

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений напряжения постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

±0,001

Наименование характеристики

Значение

Диапазоны измерений силы постоянного тока, мА

от -20 до +20; от 0 до 20; от 4 до 20

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений силы постоянного тока, %

±0,01

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений силы постоянного тока, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

±0,001

Диапазоны измерений электрического сопротивления постоянному току, кОм

от 0 до 5

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений электрического сопротивления, %

±0,01

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений электрического сопротивления, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

±0,001

Номинальное электрическое сопротивление тензодатчика, Ом

120;350; 1000

Диапазон измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой схеме, мВ/В

от -32 до +32; от -2 до +2

Диапазон измерений коэффициента преобразований при подключении тензодатчиков по полумостовой схеме, мВ/В

от -16 до +16; от -2 до +2

Диапазон измерений коэффициента преобразований при подключении тензодатчиков по мостовой схеме, мВ/В

от -32 до +32; от -4 до +4; от -2 до +2

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, %

±0,01

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений коэффициента преобразований при подключении тензодатчиков по четвертьмостовой, полумостовой и мостовой схемам, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

±0,001

Диапазон измерений сигналов от термопреобразователей сопротивления в температурном эквиваленте, °C:

• - PtlOO; Pt200; Pt500; PtlOOO (а = 0,00385 °C’¹ по ГОСТ 6651-2009);

• - Ni 100; Ni 120; Ni 1000 (а = 0,00617 °C'¹ по ГОСТ 6651 -2009);

-Nil000 ТК5000;

• - КТ100; KTY81/82-110; KTY81-121; KTY81-122; KTY81-151; KTY81-152; K.TY81/82-210; KTY81-221; KTY81-222; KTY81-251; KTY81-252; KTY21/23-6; KTYlx-5; KTYlx-7; KTY21/23-5; KTY21/23-7;

NTC10KPRE;

-KTY83-110,120; KTY83-121; KTY83-122; KTY83-151; KTY83-152;

• - KTY84-130,150; KTY84-151;

• - NTC1K8; NTC10K3 A221; NTC100K;

-NTC1K8 TK; NTC5K; NTC10K;

-NTC2K2; NTC10KTYP2; NTC10KTYP3; NTC10KDALE;

-NTC3K;

-NTC10K 3204;

-NTC20K

от -200 до +850; от -60 до +180; от -30 до +160;

от -50 до +150; от -50 до +180; от -40 до +300; от -40 до +130; от -30 до +150; от -50 до +130; от -30 до +80; от -50 до +110; от -20 до +150

Наименование характеристики

Значение

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений сигналов от термопреобразователей сопротивления Pt 100; Pt200; Pt500; PtlOOO (a = 0,00385 °C'¹ no ГОСТ 6651-2009); Nil00; Nil20; Nil000 (a = 0,00617 °C'¹ no

ГОСТ 6651 -2009); Ni 1000 TK5000; KT100; KTY81/82-110; KTY81-121; KTY81-122; KTY81-151; KTY81-152; KTY81/82-210; KTY81-221; KTY81-222; KTY81-251; KTY81-252; KTY21/23-6; KTYlx-5; KTYlx-7; KTY21/23-5; KTY21/23-7; NTC10KPRE; KTY83-110,120; KTY83-121; KTY83-122; KTY83-151; KTY83-152; KTY84-130,150; KTY84-151; NTC1K8; NTC10K3 A221; NTC100K; NTC1K8 TK; NTC5K; NTC10K; NTC2K2; NTC10KTYP2; NTC10KTYP3; NTC10KDALE; NTC3K; NTC10K 3204; NTC20K в температурном эквиваленте, %

±0,01

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений сигналов от термопреобразователей сопротивления Pt 100; Pt200; Pt500; PtlOOO

(a = 0,00385 °C’¹ по ГОСТ 6651-2009); NilOO; Nil20; NilOOO (a = 0,00617 °C’¹ по ГОСТ 6651-2009); NilOOO TK5000; KT 100; KTY81/82-110; KTY81-121; KTY81-122; KTY81-151; KTY81-152; KTY81/82-210; KTY81-221; KTY81-222; KTY81-251; KTY81-252; KTY21/23-6; KTYlx-5; KTYlx-7; KTY21/23-5; KTY21/23-7; NTC10KPRE; KTY83-110,120; KTY83-121; KTY83-122; KTY83-151; KTY83-152; KTY84-130,150; KTY84-151; NTC1K8; NTC10K3A221; NTC100K; NTC1K8 TK; NTC5K; NTC 1 OK; NTC2K2; NTC10KTYP2; NTC10KTYP3; NTC10KDALE; NTC3K; NTC10K_3204; NTC20K в температурном эквиваленте, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

±0,001

Диапазон измерений сигналов от термоэлектрических преобразователей в температурном эквиваленте, °C:

• - тип К (по ГОСТ Р 8.585-2001);

• - тип J (по ГОСТ Р 8.585-2001);

• - тип L (по ГОСТ Р 8.585-2001);

-тип Е (по ГОСТ Р 8.585-2001);

• - тип Т (по ГОСТ Р 8.585-2001);

• - тип N (по ГОСТ Р 8.585-2001);

-тип В (по ГОСТ Р 8.585-2001);

• - тип R (по ГОСТ Р 8.585-2001);

• - тип S (по ГОСТ Р 8.585-2001);

• - тип U;

-тип С

от -270 до 1372; от -210 до 1200; от -200 до 800;

от -270 до 1000; от -270 до 400;

от -270 до 1300; от 0 до 1820;

от -50 до 1768; от -50 до 1768; от -200 до 600;

от 0 до 2320

Пределы допускаемой приведенной (к диапазону измерений) основной погрешности измерений сигналов от термоэлектрических преобразователей в температурном эквиваленте, %

±0,01

Пределы допускаемой приведенной (к диапазону измерений) дополнительной погрешности измерений сигналов от термоэлектрических преобразователей в температурном эквиваленте, вызванной изменением температуры окружающей среды от нормальных условий, на каждый 1 °C, %

±0,001

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

0

0,000

0,013

0,026

0,040

0,053

0,067

0,080

0,094

0,107

0,121

0,135

10

0,135

0,148

0,162

0,176

0,189

0,203

0,217

0,231

0,244

0,258

0,272

20

0,272

0,286

0,300

0,314

0,328

0,342

0,356

0,370

0,384

0,398

0,412

30

0,412

0,426

0,440

0,454

0,469

0,483

0,497

0,511

0,525

0,540

0,554

40

0,554

0,568

0,583

0,597

0,612

0,626

0,640

0,655

0,669

0,684

0,698

50

0,698

0,713

0,727

0,742

0,757

0,771

0,786

0,801

0,815

0,830

0,845

60

0,845

0,860

0,874

0,889

0,904

0,919

0,934

0,948

0,963

0,978

0,993

70

0,993

1,008

1,023

1,038

1,053

1,068

1,083

1,098

1,114

1,129

1,144

80

1,144

1,159

1,174

1,189

1,205

1,220

1,235

1,250

1,266

1,281

1,296

90

1,296

1,312

1,327

1,342

1,358

1,373

1,389

1,404

1,420

1,435

1,451

100

1,451

1,466

1,482

1,497

1,513

1,529

1,544

1,560

1,576

1,591

1,607

110

1,607

1,623

1,639

1,654

1,670

1,686

1,702

1,718

1,733

1,749

1,765

120

1,765

1,781

1,797

1,813

1,829

1,845

1,861

1,877

1,893

1,909

1,925

130

1,925

1,941

1,957

1,973

1,989

2,006

2,022

2,038

2,054

2,07

2,087

140

2,087

2,103

2,119

2,135

2,152

2,168

2,184

2,201

2,217

2,233

2,25

150

2,25

2,266

2,283

2,299

2,316

2,332

2,349

2,365

2,382

2,398

2,415

160

2,415

2,431

2,448

2,464

2,481

2,498

2,514

2,531

2,548

2,564

2,581

170

2,581

2,598

2,614

2,631

2,648

2,665

2,682

2,698

2,715

2,732

2,749

180

2,749

2,766

2,783

2,800

2,816

2,833

2,850

2,867

2,884

2,901

2,918

190

2,918

2,935

2,952

2,969

2,986

3,003

3,02

3,038

3,055

3,072

3,089

200

3,089

3,106

3,123

3,140

3,158

3,175

3,192

3,209

3,227

3,244

3,26

210

3,261

3,278

3,296

3,313

3,330

3,348

3,365

3,382

3,4

3,417

3,434

220

3,434

3,452

3,469

3,487

3,504

3,522

3,539

3,557

3,574

3,592

3,609

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

230

3,609

3,627

3,644

3,662

3,679

3,697

3,714

3,732

3,75

3,767

3,785

240

3,785

3,803

3,82

3,838

3,856

3,873

3,891

3,909

3,927

3,944

3,962

250

3,962

3,98

3,998

4,015

4,033

4,051

4,069

4,087

4,104

4,122

4,14

260

4,14

4,158

4,176

4,194

4,212

4,23

4,248

4,266

4,284

4,301

4,319

270

4,319

4,337

4,355

4,373

4,391

4,41

4,428

4,446

4,464

4,482

4,5

280

4,5

4,518

4,536

4,554

4,572

4,59

4,608

4,627

4,645

4,663

4,681

290

4,681

4,699

4,717

4,736

4,754

4,772

4,79

4,809

4,827

4,845

4,863

300

4,863

4,882

4,9

4,918

4,937

4,955

4,973

4,992

5,01

5,028

5,047

310

5,047

5,065

5,083

5,102

5,12

5,139

5,157

5,175

5,194

5,212

5,231

320

5,231

5,249

5,268

5,286

5,305

5,323

5,342

5,36

5,379

5,397

5,416

330

5,416

5,434

5,453

5,471

5,49

5,508

5,527

5,546

5,564

5,583

5,601

340

5,601

5,62

5,639

5,657

5,676

5,695

5,713

5,732

5,751

5,769

5,788

350

5,788

5,807

5,825

5,844

5,863

5,882

5,9

5,919

5,938

5,956

5,975

360

5,975

5,994

6,013

6,032

6,05

6,069

6,088

6,107

6,126

6,144

6,163

370

6,163

6,182

6,201

6,22

6,239

6,257

6,276

6,295

6,314

6,333

6,352

380

6,352

6,371

6,39

6,409

6,427

6,446

6,465

6,484

6,503

6,522

6,541

390

6,541

6,56

6,579

6,598

6,617

6,636

6,655

6,674

6,693

6,712

6,731

400

6,731

6,75

6. 69

6,788

6,807

6,826

6,845

6,864

6,883

6,902

6,921

410

6,921

6,94

6,959

6,979

6,998

7,017

7,036

7,055

7,074

7,093

7,112

420

7,112

7,131

7,151

7,17

7,189

7,208

7,227

7,246

7,265

7,285

7,304

430

7,304

7,323

7,342

7,361

7,380

7,400

7,419

7,438

7,457

7,476

7,496

440

7,496

7,515

7,534

7,553

7,572

7,592

7,611

7,63

7,649

7,669

7,688

450

7,688

7,707

7,726

7,746

7,765

7,784

7,804

7,823

7,842

7,861

7,881

460

7,881

7,9

7,919

7,939

7,958

7,977

7,996

8,016

8,035

8,054

8,074

470

8,074

8,093

8,112

8,132

8,151

8,17

8,19

8,209

8,229

8,248

8,267

480

8,267

8,287

8,306

8,325

8,345

8,364

8,383

8,403

8,422

8,422

8,461

490

8,461

8,48

8,5

8,519

8,539

8,558

8,577

8,597

8,616

8,636

8,655

500

8,655

8,674

8,694

8,713

8,733

8,752

8,772

8,791

8,81

8,83

8,849

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

510

8,849

8,869

8,888

8,908

8,927

8,947

8,966

8,986

9,005

9,024

9,044

520

9,044

9,063

9,083

9,102

9,122

9,141

9,161

9,18

9,2

9,219

9,239

530

9,239

9,258

9,278

9,297

9,317

9,336

9,356

9,375

9,395

9,414

9,434

540

9,434

9,453

9,473

9,492

9,512

9,531

9,551

9,57

9,59

9,609

9,629

550

9,629

9,648

9,668

9,687

9,707

9,726

9,746

9,765

9,785

9,804

9,824

560

9,824

9,843

9,863

9,883

9,902

9,922

9,941

9,961

9,98

10

10,019

570

10,019

10,039

10,058

10,078

10,097

10,117

10,137

10,156

10,176

10,195

10,215

580

10,215

10,234

10,254

10,273

10,293

10,312

10,332

10,352

10,371

10,391

10,41

590

10,41

10,43

10,449

10,469

10,488

10,508

10,528

10,547

10,567

10,586

10,606

600

10,606

10-625

10,645

10,664

10,684

10,703

10,723

10,743

10,762

10,782

10,801

610

10,801

10,821

10,84

10,86

10,879

10,899

10,919

10,938

10,958

10,977

10,997

620

10,997

11,016

11,036

11,055

11,075

11,095

11,114

11,134

11,153

11,173

11,192

630

11,192

11,212

11,231

11,251

11,27

11,29

11,31

11,329

11,349

11,368

11,388

640

11,388

11,407

11,427

11,446

11,466

11,485

11,505

11,525

11,544

11,564

11,583

650

11,583

11,603

11,622

11,642

11,661

11,681

11,7

11,72

11,739

11,759

11,778

660

11,778

11,798

11,817

11,837

11,857

11,876

11,896

11,915

11,935

11,954

11,974

670

11,974

11,993

12,013

12,032

12,052

12,071

12,091

12,11

12,13

12,149

12,169

680

12,169

12,188

12,208

12,227

12,247

12,266

12,286

12,305

12,325

12,344

12,364

690

12,364

12,383

12,403

12,422

12,442

12,461

12,481

12,5

12,519

12,539

12,558

700

12,558

12,578

12,597

12,617

12,636

12,656

12,675

12,695

12,714

12,734

12,753

710

12,753

12,772

12,792

12,811

12,831

12,85

12,87

12,889

12,909

12,928

12,947

720

12,947

12,967

12,986

13,006

13,025

13,045

13,064

13,083

13,103

13,122

13,142

730

13,142

13,161

13,18

13,2

13,219

13,239

13,258

13,277

13,297

13,316

13,336

740

13,336

13,355

13,374

13,394

13,413

13,432

13,452

13,471

13,491

13,51

13,529

750

13,529

13,549

13,568

13,587

13,607

13,626

13,645

13,665

13,684

13,703

13,723

760

13,723

13,742

13,761

13,781

13,8

13,819

13,839

13,858

13,877

13,897

13,916

770

13,916

13,935

13,955

13,974

13,993

14,012

14,032

14,051

14,07

14,09

14,109

780

14,109

14,128

14,147

14,167

14,186

14,205

14,224

14,244

14,263

14,282

14,302

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

790

14,302

14,321

14,34

14,359

14,378

14,398

14,417

14,436

14,455

14,475

14,494

800

14,494

14,513

14,532

14,551

14,571

14,59

14,609

14,628

14,647

14,667

14,686

810

14,686

14,705

14,724

14,743

14,762

14,782

14,801

14,82

14,839

14,858

14,877

820

14,877

14,897

14,916

14,935

14,954

14,973

14,992

15,011

15,03

15,05

15,069

830

15,069

15,088

15,107

15,126

15,145

15,164

15,183

15,202

15,221

15,241

15,26

840

15,26

15,279

15,298

15,317

15,336

15,355

15,374

15,393

15,412

15,431

15,45

850

15,45

15,469

15,488

15,507

15,526

15,545

15,564

15,583

15,602

15,621

15,64

860

15,64

15,659

15,678

15,697

15,716

15,735

15,754

15,773

15,792

15,811

15,83

870

15,83

15,849

15,868

15,887

15,906

15,925

15,944

15,963

15,982

16,001

16,02

880

16,02

16,038

16,057

16,076

16,095

16,114

16,133

16,152

16,171

19,19

16,208

890

16,208

16,227

16,246

16,265

16,284

16,303

16,322

16,34

16,359

16,378

16,397

900

16,397

16,416

16,435

16,453

16,472

16,491

16,51

16,529

16,547

16,566

16,585

910

16,585

16,604

16,623

16,641

16,66

16,679

16,698

16,716

16,735

16,754

16,773

920

16,773

16,791

16,81

16,829

16,848

16,866

16,885

16,904

16,923

16,941

16,96

930

16,96

16,979

16,997

17,016

17,035

17,053

17,072

17,091

17,109

17,128

17,147

940

. 17,147

17,165

17,184

17,203

17,221

17,24

17,258

17,277

17,296

17,314

17,333

950

17,333

17,352

17,37

17,389

17,407

17,426

17,444

17,463

17,482

17,5

17,519

960

17,519

17,537

17,556

17,574

17,593

17,611

17,63

17,648

17,667

17,686

17,704

970

17,704

17,723

17,741

17,76

17,778

17,796

17,815

17,833

17,852

17,87

17,889

980

17,889

17,907

17,926

17,944

17,963

17,981

17,999

18,018

18,036

18,055

18,073

990

18,073

18,092

18,11

18,128

18,147

18,165

18,184

18,202

18,22

18,239

18,257

1000

18,257

18,275

18,294

18,312

18,33

18,349

18,367

18,385

18,404

18,422

18,44

1010

18,44

18,459

18,477

18,495

18,513

18,532

18,55

18,568

18,587

18,605

18,623

1020

18,623

18,641

18,66

18,678

18,696

18,714

18,732

18,751

18,769

18,787

18,805

1030

18,805

18,824

18,842

18,86

18,878

18,896

18,914

18,933

18,951

18,969

18,987

1040

18,987

19,005

19,023

19,041

19,06

19,078

19,096

19,114

19,132

19,15

19,168

1050

19,168

19,186

19,204

19,223

19,241

19,259

19,277

19,295

19,313

19,331

19,349

1060

19,349

19,367

19,385

19,403

19,421

19,439

19,457

19,475

19,493

19,511

19,529

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

1070

19,529

19,547

19,565

19,583

19,601

19,619

19,637

19,655

19,673

19,691

19,709

1080

19,709

19,727

19,744

19,762

19,78

19,798

19,816

19,834

19,852

19,87

19,888

1090

19,888

19,905

19,923

19,941

19,959

19,977

19,995

20,013

20,03

20,048

20,066

1100

20,066

20,084

20,102

20,12

20,137

20,155

20,173

20,191

20,208

20,226

20,066

1110

20,244

20,262

20,279

20,297

20,315

20,333

20,35

20,368

20,386

20,404

20,421

1120

20,421

20,439

20,457

20,474

20,492

20,51

20,527

20,545

20,563

20,58

20,598

ИЗО

20,598

20,616

20,633

20,651

20,669

20,686

20,704

20,721

20,739

20,757

20,774

1140

20,774

20,792

20,809

20,827

20,845

20,862

20,88

20,897

20,915

20,932

20,95

1150

20,95

20,967

20,985

21,002

21,02

21,037

21,055

21,072

21,09

21,107

21,125

1160

21,125

21,142

21,16

21,177

21,195

21,212

21,23

21,247

21,265

21,282

21,299

1170

21,299

21,317

21,334

21,352

21,369

21,386

21,404

21,421

21,439

21,456

21,473

1180

21,473

21,491

21,508

21,525

21,543

21,56

21,577

21,595

21,612

21,629

21,647

1190

21,647

21,664

21,681

21,698

21,716

21,733

21,75

21,768

21,785

21,802

21,819

1200

21,819

21,837

21,854

21,871

21,888

21,905

21,923

21,94

21,957

21,974

21,991

1210

21,991

22,009

22,026

22,043

22,06

22,077

22,094

22,112

22,129

22,146

22,163

1220

22,163

22,18

22,197

22,214

22,231

22,249

22,266

22,283

22,3

22,317

22,334

1230

22,334

22,35

22,368

22,385

22,402

22,419

22,436

22,453

22,47

22,487

22,504

1240

22,504

22,521

22,538

22,555

22,572

22,589

22,606

22,623

22,64

22,657

22,674

1250

22,674

22,691

22,708

22,725

22,742

22,759

22,776

22,792

22,809

22,826

22,843

1260

22,843

22,86

22,877

22,894

22,911

22,928

22,944

22,961

22,978

22,995

23,012

1270

23,012

23,029

23,045

23,062

23,079

23,096

23,113

23,129

23,146

23,163

23,18

1280

23,18

23,196

23,213

23,23

23,247

23,263

23,28

23,297

23,314

23,33

23,347

1290

23,347

23,364

23,38

23,397

23,414

23,431

23,447

23,464

23,481

23,497

23,514

1300

23,514

23,53

23,547

23,564

23,58

23,597

23,614

23,63

23,647

23,663

23,68

1310

23,68

23,697

23,713

23,73

23,746

23,763

23,779

23,796

23,812

23,829

23,846

1320

23,846

23,862

23,879

23,895

23,912

23,928

23,945

23,961

23,978

23,994

24,01

1330

24,01

24,027

24,043

24,06

24,076

24,093

24,109

24,126

24,142

24,158

24,175

1340

24,175

24,191

24,208

24,224

24,24

24,257

24,273

24,29

24,306

24,322

24,339

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

1350

24,339

24,355

24,371

24,388

24,404

24,42

24,437

24,453

24,46

24,485

24,502

1360

24,502

24,518

24,534

24,551

24,567

24,583

24,599

24,616

24,632

24,648

24,664

1370

24,664

24,68

24,697

24,713

24,729

24,745

24,762

24,778

24,794

24,81

24,826

1380

24,826

24,842

24,859

24,875

24,891

24,907

24,923

24,939

24,955

24,971

24,988

1390

24,988

25,004

25,02

25,036

25,052

25,068

25,084

25,1

25,116

24,132

25,148

1400

25,148

25,164

25,18

25,196

25,212

25,228

25,244

25,26

25,276

25,292

25,308

1410

25,308

25,324

25,34

25,356

25,372

25,388

25,404

25,42

25,436

25,452

25,468

1420

25,468

25,484

25,5

25,516

25,532

25,547

25,563

25,579

25,595

25,611

25,627

1430

25,627

25,643

25,658

25,674

25,69

25,706

25,722

25,738

25,753

25,769

25,785

1440

25,785

25,801

25,817

25,832

25,848

25,864

25,88

25,896

25,911

25,927

25,943

1450

25,943

25,959

25,974

25,99

26,006

26,021

26,037

26,053

26,069

26,084

26,1

1460

26,1

26,116

26,131

26,147

26,163

26,178

26,194

26,209

26,225

26,241

26,256

1470

26,256

26,272

26,288

26,303

26,319

26,334

26,35

26,366

26,381

26,397

26,412

1480

26,412

26,428

26,443

26,459

26,474

26,49

26,505

26,521

26,537

26,552

26,568

1490

26,568

26,583

26,599

26,614

26,629

26,645

26,66

26,676

26,691

26,707

26,722

1500

26,722

26,738

26,753

26,768

26,784

26,799

26,815

26,83

26,845

26,861

26,876

1510

26,876

26,892

26,907

26,922

26,938

26,953

26,968

26,984

26,999

27,014

27,03

1520

27,03

27,045

27,06

27,076

27,091

27,106

27,121

27,137

27,152

27,167

27,183

1530

27,183

27,198

27,213

27,228

27,244

27,259

27,274

27,289

27,304

27,32

27,335

1540

27,335

27,35

27,365

27,38

27,396

27,411

27,426

27,441

27,456

27,471

27,486

1550

27,486

27,502

27,517

27,532

27,547

27,562

27,577

27,592

27,607

27,622

27,637

1560

27,637

27,653

27,668

27,683

27,698

27,713

27,728

27,743

27,758

27,773

27,788

1570

27,788

27,803

27,818

27,833

27,848

27,863

27,878

27,893

27,908

27,923

27,938

1580

27,938

27,953

27,968

27,983

27,997

28,012

28,027

28,042

28,057

28,072

28,087

1590

28,087

28,102

28,117

28,132

28,146

28,161

28,176

28,191

28,206

28,221

28,236

1600

28,236

28,25

28,265

28,28

28,295

28,31

28,324

28,339

28,354

28,369

28,384

1610

28,384

28,398

28,413

28,428

28,443

28,457

28,472

28,487

28,502

28,516

28,531

1620

28,531

28,546

28,56

28,575

28,59

28,604

28,619

28,634

28,648

28,663

28,678

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

1630

28,678

28,692

28,707

28,722

28,736

28,751

28,765

28,78

28,795

28,809

28,824

1640

28,824

28,838

28,853

28,868

28,882

28,897

28,911

28,926

28,94

28,955

28,969

1650

28,969

28,984

28,998

29,013

29,027

29,042

29,056

29,071

29,085

29,1

29,114

1660

29,114

29,129

29,143

29,158

29,172

29,187

29,201

29,215

29,23

29,244

29,259

1670

29,259

29,273

29,287

29,302

29,316

29,331

29,345

29,359

29,374

29,388

29,402

1680

29,402

29,417

29,431

29,445

29,46

29,474

29,488

29,503

29,517

29,531

29,546

1690

29,546

29,56

29,574

29,588

29,603

29,617

29,631

29,645

29,66

29,674

29,688

1700

29,688

29,702

29,716

29,731

29,745

29,759

29,773

29,787

29,802

29,816

29,83

1710

29,83

29,844

29,858

29,872

29,886

29,901

29,915

29,929

29,943

29,957

29,971

1720

29,971

29,985

29,999

30,013

30,027

30,041

30,056

30,07

30,084

30,098

30,112

1730

30,112

30,126

30,14

30,154

30,168

30,182

30,196

30,21

30,224

30,238

30,252

1740

30,252

30,266

30,28

30,294

30,308

30,321

30,335

30,349

30,363

30,377

30,391

1750

30,391

30,405

30,419

30,433

30,447

30,46

30,474

30,488

30,502

30,516

30,53

1760

30,53

30,544

30,557

30,571

30,585

30,599

30,613

30,627

20,64

30,654

30,668

1770

30,668

30,682

30,695

30,709

30,723

30,737

30,75

30,764

30,778

30,792

30,805

1780

30,805

30,819

30,833

30,846

30,86

30,874

30,887

30,901

30,915

20,928

30,942

1790

30,942

30,956

30,969

30,983

30,997

31,01

31,024

31,038

31,051

31,065

31,078

1800

31,078

31,092

31,105

31,119

31,133

31,146

31,16

31,173

31,187

31,2

31,214

1810

31,214

31,227

31,241

31,254

31,268

31,281

31,295

31,308

31,322

31,335

31,349

1820

31,349

31,362

31,376

31,389

31,403

31,416

31,429

31,443

31,456

31,47

31,483

1830

31,483

31,496

31,51

31,523

31,536

31,55

31,563

31,577

31,59

31,603

31,617

1840

31,617

31,63

31,643

31,656

31,67

31,683

31,696

31,71

31,723

31,736

31,749

1850

31,749

31,763

31,776

31,789

31,802

31,816

31,829

31,842

31,855

31,869

31,882

1860

31,882

31,895

31,908

31,921

31,934

31,948

31,961

31,974

31,987

32

32,013

1870

32,013

32,026

32,04

32,053

32,066

32,079

32,092

32,105

32,118

32,131

32,144

1880

32,144

32,157

32,17

31,183

32,196

32,209

32,222

32,235

32,248

32,261

32,274

1890

32,274

32,287

32,3

31,313

32,326

32,339

32,352

32,365

32,378

32,391

32,404

1900

32,404

32,417

32,43

32,443

32,456

32,468

32,481

32,494

32,507

32,52

32,533

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

1910

32,533

32,546

32,558

32,571

32,584

32,597

32,61

32,623

32,635

32,648

32,661

1920

32,661

32,674

32,686

32,699

32,712

32,725

32,737

32,75

32,763

32,776

32,788

1930

32,788

32,801

32,814

32,826

32,839

32,852

32,864

32,877

32,89

32,902

32,915

1940

32,915

32,928

32,94

32,953

32,966

32,978

32,991

33,003

33,016

33,028

33,041

1950

33,041

33,054

33,066

33,079

33,091

33,104

33,116

33,129

33,141

33,154

33,166

1960

33,166

33,179

33,191

33,204

33,216

33,229

33,241

33,254

33,266

33,278

33,291

1970

33,291

33,303

33,316

33,328

33,341

33,353

33,365

33,378

33,39

33,402

33,415

1980

33,415

33,427

33,439

33,452

33,464

33,476

33,489

33,501

33,513

33,525

33,538

1990

33,538

33,55

33,562

33,575

33,587

33,599

33,611

33,623

33,636

33,648

33,66

2000

33,66

33,672

33,684

33,697

33,709

33,721

33,733

33,745

33,757

33,769

33,782

2010

33,782

33,794

33,806

33,818

33,83

33,842

33,854

33,866

33,878

33,89

33,902

2020

33,902

33,914

33,926

33,938

33,95

33,962

33,974

33,986

33,998

34,01

34,022

2030

34,022

34,034

34,046

34,058

34,07

34,082

34,094

34,106

34,118

34,13

34,142

2040

34,142

34,153

34,165

34,177

34,189

34,201

34,213

34,225

34,236

34,248

34,26

2050

34,26

34,272

34,284

34,295

34,307

34,319

34,331

34,342

34,354

34,366

34,378

2060

34,378

34,389

34,401

34,413

34,424

34,436

34,448

34,459

34,471

34,483

34,494

2070

34,494

34,506

34,518

34,529

34,541

34,552

34,564

34,576

34,587

34,599

34,61

2080

34,61

34,622

34,633

34,645

34,656

34,668

34,679

34,691

34,702

34,714

34,725

2090

34,725

34,737

34,748

34,76

34,771

34,782

34,794

34,805

34,817

34,828

34,839

2100

34,839

34,851

34,862

34,874

34,885

34,896

34,908

34,919

34,93

34,942

34,953

2110

34,953

34,964

34,975

34,987

34,998

35,009

35,02

35,032

35,043

35,054

35,065

2120

35,065

35,077

35,088

35,099

35,11

35,121

35,132

34,144

35,155

35,166

35,177

2130

35,177

35,188

35,199

35,21

35,221

35,232

35,243

35,254

35,265

35,277

35,288

2140

35,288

35,299

35,31

35,321

35,332

35,343

35,353

35,364

35,375

35,386

35,397

2150

35,397

35,408

35,419

35,43

35,441

35,452

35,463

35,474

35,484

35,495

35,506

2160

35,506

35,517

35,528

35,539

35,549

35,56

35,571

35,582

35,592

35,603

35,614

2170

35,614

35,625

35,635

35,646

35,657

35,668

35,678

35,689

35,7

35,71

35,721

2180

35,721

35,731

35,742

35,753

35,763

35,774

35,784

35,795

35,806

35,816

35,827

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

2190

35,827

35,837

35,848

35,858

35,869

35,879

35,89

35,9

35,911

35,921

35,932

2200

35,932

35,942

35,953

35,963

35,973

35,984

35,994

36,004

36,015

36,025

36,036

2210

36,036

36,046

36-056

36,067

36,077

36,087

36,097

36,108

36,118

36,128

36,138

2220

36,138

36,149

36,159

36,169

36,179

36,189

36,2

36,21

36,22

36,23

36,24

2230

36,24

36,25

36,26

36,271

36,281

36,291

36,301

36,311

36,321

36,331

36,341

2240

36,341

36,351

36,361

36,371

36,381

36,391

36,401

36,411

36,421

36,431

36,441

2250

36,441

36,451

36,46

36,47

36,48

36,49

36-500

36,51

36,52

36,529

36,539

2260

36,539

36,549

36,559

36,569

36,578

36,588

36,598

36,608

36,617

36,627

36,637

2270

36,637

36,646

36,656

36,666

36,675

36,685

36,695

36,704

36,714

36,723

36,733

2280

36,733

36,743

36,752

36,762

36,771

36,781

36,79

36,8

36,809

36,819

36,828

2290

36,828

36,838

36,847

36,857

36,866

36,875

36,885

36,894

36,903

36,913

36,922

2300

36,922

36,932

36,941

36,95

36,959

36,969

36,978

36,987

36,997

37,006

37,015

2310

37,015

37,024

37,033

37,043

37,052

37,061

37,07

37,079

37,088

37,097

37,107

ТЭДС в мВ при температуре свободного конца 0 °C

Температура рабочего конца, °C

0

1

2

3

4

5

6

7

8

9

10

-200

-5700

-

-

-

-

-

*

-

-

-

-

-190

-5510

-5529

-5548

-5567

-5586

-5605

-5624

-5643

-5662

-5681

-5700

-180

-5320

-5339

-5358

-5377

-5396

-5415

-5434

-5453

-5472

-5491

-5510

-170

-5120

-5140

-5160

-5180

-5200

-5220

-5240

-5260

-5280

-5300

-5320

-160

-4910

-4931

-4952

-4973

-4994

-5015

-5036

-5057

-5078

-5099

-5120

-150

-4690
