УТВЕРЖДАЮ

Технический директор

М.п.

Установки для испытаний первичным током серий 750ADM-H mk2 и PCU1-SP mk2 Методика поверки

ИЦРМ-МП-073-18 г. Москва

2018

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на установки для испытаний первичным током серий 750ADM-H mk2 и PCU1-SP mk2 (далее - установки), и устанавливает методы, а также средства их первичной и периодической поверок.

  • 1.2 Интервал между поверками 4 года.

  • 1.3 Основные метрологические характеристики приведены в таблицах 1-3.

Таблица 1 - Метрологические характеристики установок

Наименование характеристики

Значение

Верхние пределы воспроизведений среднеквадратического значения силы переменного тока, АГ)

Представлены в таблицах 2-3

Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратического значения силы переменного тока, А

Представлены в таблицах 2-3

Диапазоны измерений временных интервалов, с

Представлены в таблице 5

Пределы допускаемой абсолютной погрешности измерений временных интервалов, с

Представлены в таблице 5

Диапазон измерений среднеквадратического значения напряжения переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), В

от 0,0 до 300,0

Пределы допускаемой абсолютной погрешности измерений напряжения переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), В

±0,005-[/в1)+5е.м.р.2)

Диапазон измерений среднеквадратического значения силы переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), А

от 0,000 до 5,000

Пределы допускаемой абсолютной погрешности измерений силы переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2), А

±0,005-/в1^ 5 е.м.р2)

Примечания

Длительность воспроизведения значений силы переменного тока представлена в таблице 4;

  • 2) Л (t/B) - воспроизведенное среднеквадратическое значение силы (напряжения) переменного тока, А (В);

  • 3) е.м.р. - единица младшего разряда.

Таблица 2 - Воспроизведение среднеквадратического значения силы переменного тока частотой 50 Гц для установок серии 750ADM-H mk2

Верхний предел воспроизведений, А

Разрешение, А

Значение тока срабатывания защиты, А

Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратического значения силы переменного тока, А

20,00

0,01

21

±0,005 /в1^ 5 е.м.р.2)

50,00

0,01

53

200,0

0,1

210

Окончание таблицы 2

Верхний предел воспроизведений, А

Разрешение, А

Значение тока срабатывания защиты, А

Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратического значения силы переменного тока, А

7503)

1

788

±0,005 /в + 2 е.м.р

Примечания

/в - воспроизведенное среднеквадратическое значение силы переменного тока, А;

  • 2) е.м.р. - единица младшего разряда;

  • 3) при питании от сети переменного тока с напряжением 115 В±10 % максимально воспроизводимое значение силы переменного тока равно 500 А.

Таблица 3 - Воспроизведение среднеквадратического значения силы переменного тока частотой 50 Гц для установок серии PCU1-SP mk2

Наименование

Верхний предел воспроизведений, А

Разрешение, А

Значение тока срабатывания, А

Пределы допускаемой абсолютной погрешности воспроизведений среднеквадратического значения силы переменного тока, А

С использова-нием блока нагрузки NLU200

20,00

0,01

21

±0,005 7в1)+ 5 е.м.р.2)

100,0

0,01

105

200,0

0,1

210

С использова-нием блока нагрузки NLU2000

200,0

0,1

210

±0,005 /в+ 5 е.м.р

1000

1

1050

2000

1

2100

С использова-нием блока нагрузки NLU5000

500,0

0,1

525

±0,005 /в+ 5 е.м.р

2500

1

2625

5000

1

5250

Без использо-вания блоков нагрузки

10,00

0,01

10,5

±0,005 /в+ 5 е.м.р

20,00

0,01

21

100,0

0,1

105

Примечания

/в - воспроизведенное среднеквадратическое значение силы переменного

тока, А;

  • 2) е.м.р. - единица младшего разряда.

Таблица 4 - Длительность воспроизведения значений силы переменного тока

Наименование

Диапазон силы переменного тока

Допустимая длительность

Для установок серии 750ADM-H mk2

С применением выхода 40 А

до 10 А включ.

Непрерывно

св. 10 до 40 А

5 мин

С применением выхода

750 А

до 125 А включ.

Непрерывно

св. 125 до 250 А

5 мин

св. 250 до 500 (440) А включ.

1 мин

св. 500 (440) до 750 (500)!) А

Юс75 20с3)

Окончание таблицы 4

Наименование

Диапазон силы переменного тока

Допустимая длительность

Для установок серии PCU1-SP mk2

С применением блока нагрузки NLU200

Выход с напряжением 120 В

до 20 А включ.

Непрерывно

св. 20 до 40 А включ.

5 мин

св. 40 до 80 А включ.

1 мин

св. 80 до 100 А включ.

40 с

Выход с напряжением 60 В

до 40 А включ.

Непрерывно

св. 40 до 80 А включ.

5 мин

св. 80 до 160 А включ.

1 мин

св. 160 до 200 А включ.

40 с

С применением блока нагрузки NLU2000

Выход с напряжением 13,8 В

до 150 А включ.

Непрерывно

св. 150 до 300 А включ.

5 мин

св. 300 до 450 А включ.

1 мин

св. 450 до 500 А

40 с

Выход с напряжением 6,9 В

до 300 А включ.

Непрерывно

св. 300 до 600 А включ.

5 мин

св. 600 до 900 А включ.

1 мин

св. 900 до 1000 А

40 с

Выход с напряжением 3,5 В

до 600 А включ.

Непрерывно

св. 600 до 1200 А включ.

5 мин

св. 1200 до 1800 А включ.

1 мин

св.1800 до 2000 А

40 с

С применением блока нагрузки NLU5000

Выход с напряжением 9,2 В

до 375 А включ.

Непрерывно

св. 375 до 750 А включ.

5 мин

св. 750 до 1125 А включ.

1 мин

св. 1125 до 1250 А

40 с

Выход с напряжением 4,6 В

до 750 А включ.

Непрерывно

св. 750 до 1500 А включ.

5 мин

св. 1500 до 2250 А включ.

1 мин

св.2250 до 2500 А

40 с

Выход с напряжением 2,3 В

до 1500 А включ.

Непрерывно

св. 1500 до 3000 А включ.

5 мин

св. 3000 до 4500 А включ.

1 мин

св. 4500 до 5000 А

40 с

Примечания

^в скобках указаны значения только для установок серии 750ADM-H mk2 с напряжением питания 115 В± 10 В;

2)только для установок серии 750ADM-H mk2 с напряжением питания 115В±10%;

^только для модификации серии 750ADM-H mk2 с напряжением питания 230В±10%.

Таблица 5 - Измерение временных интервалов

Наименование характеристики

Значение

Диапазоны измерений временных интервалов, с

от 0 до 999,999 от 0 до 9999,99 от 0 до 99999,9

Окончание таблицы 5

Наименование характеристики

Значение

Разрешение, мс:

  • - для диапазона от 0 до 999,999 с

  • - для диапазона от 0 до 9999,99 с

  • - для диапазона от 0 до 99999,9 с

1

10

100

Пределы допускаемой абсолютной погрешности измерений временных интервалов, мс:

  • - в режиме работы «Внутренний запуск»

  • - в режиме работы «Одиночный контакт»

  • - в режиме работы «Двойной контакт»

  • - в режиме работы «Запуск по току»

  • - в режиме работы «Импульсный режим» для установок 750ADM-H mk2

  • - в режиме работы «Импульсный режим» для установок PCUl-SPmk2

±0,0001 Гизм^ + 2 е.м.р.2)

±0,000 Г 1изм + 2 е.м.р.

±0,00017изм + 2 е.м.р

±0,00017изм+ 4 е.м.р

±2

±0,00017изм + 2 е.м.р.

Примечания

1изм - измеренное значение времени;

2) е.м.р. - единица младшего разряда.

2 ОПЕРАЦИИ ПОВЕРКИ
  • 2.1 При проведении поверки выполняют операции, указанные в таблице 6.

Таблица 6

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Опробование и подтверждение соответствия программного обеспечения

8.2

Да

Да

Проверка электрического сопротивления изоляции

8.3

Да

Да

Проверка электрической прочности изоляции

8.4

Да

Нет

Определение метрологических характеристик

8.5

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из

операций поверки установки бракуют и их поверку прекращают.

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 7.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 7

Наименование средства поверки

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

1

Мультиметр

8.5.1

Прибор электроизмерительный эталонный многофункциональный

Энергомонитор-3.1 КМ, per. № 52854-13

2

Трансформатор

8.5.1

Трансформатор тока измерительный переносной ТТИП, per. № 39854-08

3

Генератор сигналов

8.5.2

Генератор сигналов произвольной формы 33521В, per. № 53565-13

4

Калибратор

8.5.3-8.5.4

Калибратор универсальный 9100, per. № 25985-09

Вспомогательные средства поверки (оборудование)

5

Установка для проверки параметров электрической безопасности

8.3, 8.4

Установка для проверки параметров электрической безопасности GPT-79803, per. № 50682-12

6

Автотрансформатор типа ЛАТР

8.2-8.5

Автотрансформатор типа ЛАТР (модель ЛАТР-10), диапазон напряжений вторичной обмотки от 0 до 300 В, мощность 10 кВ А

7

Термогигрометр электронный

8.1-8.5

Термогигрометр электронный «CENTER» модель 313, per. № 22129-09

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 5.2 Во избежание несчастного случая и для предупреждения повреждения поверяемой установки необходимо обеспечить выполнение следующих требований:

  • - подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

  • - заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

  • - присоединения поверяемой установки и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

  • - запрещается работать с оборудованием при снятых крышках или панелях;

  • - запрещается работать с поверяемой установкой в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

  • - запрещается работать с поверяемой установкой в случае обнаружения его повреждения.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха от +15 до +25 °C;

  • - относительная влажность воздуха от 30 до 80 %.

  • 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха использовать термогигрометр электронный «CENTER» модель 313.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - изучить эксплуатационные документы на поверяемые установки, а также руководства по эксплуатации на применяемые средства поверки;

  • - выдержать установки в условиях окружающей среды, указанных в п. 6.1, не менее 1 ч, если они находились в климатических условиях, отличающихся от указанных в п. 6.1;

  • - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

  • 7.2 Для питания установок использовать автотрансформатор типа ЛАТР (модель ЛАТР-10).

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра установок проверяют:

  • - соответствие комплектности перечню, указанному в руководстве по эксплуатации;

  • - соответствие серийного номера указанному в руководстве по эксплуатации;

  • - чистоту и исправность разъемов;

  • - маркировку и наличие необходимых надписей на установке;

  • - отсутствие механических повреждений и ослабление крепления элементов конструкции (повреждение корпуса, разъёма);

  • - сохранность органов управления, четкость фиксаций их положений.

Результат внешнего осмотра считают положительным, если выполняются все вышеуказанные требования.

  • 8.2 Опробование и подтверждение соответствия программного обеспечения.

    • 8.2.1 Опробование проводят в следующей последовательности:

  • 1) Подают напряжение питания на установку в соответствии с руководством по эксплуатации.

  • 2) При подаче напряжения питания происходит включение встроенного экрана.

  • 3) Проверить функционирование встроенного экрана в соответствии с руководством по эксплуатации.

Результаты считают положительными, если при подаче питания на установку происходит включение встроенного экрана и функционирование встроенного экрана осуществляется в соответствии с руководством по эксплуатации.

  • 8.2.2 Подтверждение соответствия программного обеспечения

Подтверждение соответствия программного обеспечения осуществляется в следующей последовательности:

  • 1) Повторяют п. 8.2.1.

  • 2) Для определения номера версии программного обеспечения (далее по тексту -ПО) на дисплее установки при включении отображается наименование и номер версии ПО.

  • 3) Сравнить номер версии ПО считанного с дисплея установки и указанного в описании типа.

Результаты считают положительными, если наименование и номер версии ПО совпадают с данными представленными в описании типа.

  • 8.3 Проверку электрического сопротивления изоляции выполнять в следующем порядке:

  • 1) Подготовить установку для проверки параметров электрической безопасности GPT-79803 (далее - GPT-79803) в соответствии с руководством по эксплуатации.

  • 2) Измерить поочередно электрическое сопротивление изоляции путем приложения напряжения постоянного тока равного 500 В в течение 1 мин между корпусом установки и каждым из контактов кабеля сетевого питания, соединяемых непосредственно с внешней сетью питания.

  • 3) при необходимости восстановить соединения между установкой и сетью питания.

Результаты проверки считать положительными, если все измеренные значения сопротивления изоляции не менее 20 МОм.

  • 8.4 Проверку электрической прочности изоляции выполнять в следующем порядке:

  • 1) подготовить GPT-79803 в соответствии с руководством по эксплуатации для проведения испытания электрической прочности изоляции со следующими параметрами: время выдержки выходного напряжения 60 секунд, скорость увеличения выходного напряжения не более 500 В за 1 с со значением выходного напряжения 1500 В между корпусом установки и каждым из контактов кабеля сетевого питания, соединяемых непосредственно с внешней сетью питания;

  • 2) провести испытание электрической прочности изоляции;

  • 3) по окончании испытания при необходимости восстановить соединения между установкой и сетью питания.

Результаты проверки считать положительными, если при проведении проверки не произошло пробоя электрической изоляции.

  • 8.5 Определение метрологических характеристик

    • 8.5.1 Определение абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц

Определение абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц для испытательных сигналов от 0 до 100 А проводить при помощи прибора электроизмерительного эталонного многофункционального «Энергомонитор-3.1 КМ» (далее — Энергомонитор), для испытательных сигналов свыше 100 до 5000 А совместно с Энергомонитор использовать трансформатор тока измерительный переносной ТТИП 5000/5 (далее по тексту - ТТИП) в следующей последовательности:

  • 1) подготовить установку, Энергомонитор и ТТИП в соответствии с их руководствами по эксплуатации;

  • 2) собрать схему, представленную на рисунке 1 для испытательных сигналов от 0 до 100 А или рисунок 2 для испытательных сигналов свыше 100 до 5000 А (контакты для подключения указаны в руководстве по эксплуатации);

  • 3) включить установку, Энергомонитор и ТТИП в соответствии с их руководствами по эксплуатации;

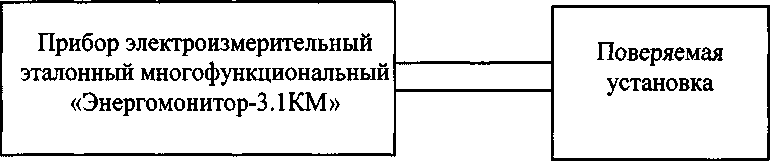

Рисунок 1 - Структурная схема определения абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц для испытательных сигналов от 0 до 100 А

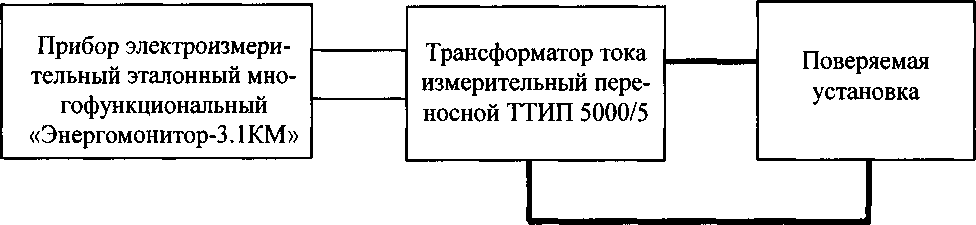

Рисунок 2 - Структурная схема определения абсолютной погрешности воспроизведения среднеквадратического значения силы переменного тока частотой 50 Гц для диапазона свыше 100 до 5000 А

  • 4) при помощи установки поочередно воспроизвести следующие испытательные сигналы среднеквадратического значения силы переменного тока частотой 50 Гц:

  • - 0,01; 10; 50; 100; 250; 500; 750 А - для установок модификации 750ADM-H mk2;

  • - 0,01; 10; 50; 100; 250; 350; 500 А - для установок модификации 750ADM-H mk2 при питании от сети переменного тока с напряжением 115 В±10 %;

  • - 0,1; 1; 10; 15; 20; 50; 100 А - для установок модификации PCU1-SP шк2 без использованием блоков нагрузки;

  • - 0,01; 1; 10; 50; 100; 150; 200 А - для установок модификации PCU1-SP mk2 с использованием блока нагрузки NLU200;

  • - 0,1; 10; 100; 200; 500; 1000; 2000 А - для установок модификации PCU1 -SP mk2 с использованием блока нагрузки NLU2000;

  • - 0,1; 10; 100; 500; 1000; 2000; 5000 А - для установок модификации PCU1-SP mk2 с использованием блока нагрузки NLU5000.

  • 5) при помощи Энергомонитора зафиксировать среднеквадратические значения силы переменного тока;

  • 6) рассчитать значение абсолютной погрешности измерений среднеквадратического значения силы переменного тока АД мА, по формуле (1):

а/, =4-Л.            (1)

где 1в - среднеквадратическое значение силы переменного тока, воспроизведенное установкой, А;

1эт - среднеквадратическое значение силы переменного тока, измеренное при помощи Энергомонитора, А (для испытательных сигналов от 0 до 100 А) для испытательных сигналов свыше 100 до 5000 А 1эт определяется по формуле (2)

= К х I               (2)

эт      тр эн                      V z

где Ктр- коэффициент масштабного преобразования ТТИП, А;

1ЭН - среднеквадратическое значение силы переменного тока, измеренное при помощи Энергомонитора со вторичных выводов ТТИП, А;

Результаты считают положительными, если полученные значения абсолютных погрешностей воспроизведений силы переменного тока не превышают пределов, представленных в п. 1.3 настоящей методики поверки.

  • 8.5.2 Определение абсолютной погрешности измерений временных интервалов

Определение абсолютной погрешности измерений временных интервалов проводить при помощи генератора сигналов произвольной формы 33521В (далее - 33521В) в следующей последовательности:

  • 1) подготовить установку и 33521В в соответствии с их руководствами по эксплуатации;

  • 2) собрать схему, представленную на рисунке 3 (контакты для подключения указаны в руководстве по эксплуатации);

  • 3) включить установку и 33521В в соответствии с их руководствами по эксплуатации;

  • 4) перевести установку в режим работы «Импульсный режим» согласно руководству по эксплуатации;

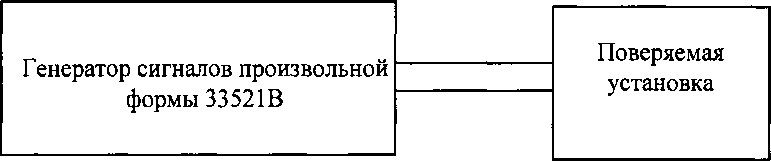

Рисунок 3 - Структурная схема определения абсолютной погрешности измерений временных интервалов

  • 5) подать с 33521В на установку сигнал импульсной формы с длительностью 1 мс;

  • 6) при помощи установки зафиксировать значения временного интервала;

  • 7) рассчитать значение абсолютной погрешности измерений временных интервалов At, с, по формуле (3):

At = t -t                 (3)

где /^-значение временного интервала, измеренное установкой, с;

Гэ/Я- значение временного интервала (длительность периода), заданное 33521В, с.

  • 8) повторить п. 4) - 7) при следующих значения длительности: 500 с, 999,999 с для диапазона от 0 до 999,999 с; 10 мс; 5000 с; 9999,99 с для диапазона от 0 до 9999,99 с; 100 мс; 50000 с; 99999,9 с для диапазона от 0 до 99999,9 с.

  • 9) Повторить п. 4-8) для всех режимов работы установки: «Внутренний запуск», «Одиночный контакт», «Двойной контакт», «Запуск по току», «Импульсный режим» (перевод установки в соответствующий режим работы осуществляется согласно руководству по эксплуатации)

Результаты считать положительными, если полученные значения абсолютной погрешности измерений временных интервалов не превышают пределов, представленных в п. 1.3 настоящей методики поверки.

  • 8.5.3 Определение абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2)

Определение абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока проводить при помощи калибратора универсального 9100 (далее - 9100) в следующей последовательности:

  • 1) подготовить установку и 9100 в соответствии с их руководствами по эксплуатации;

  • 2) собрать схему, представленную на рисунке 4 (контакты для подключения указаны в руководстве по эксплуатации);

  • 3) включить установку и 9100 в соответствии с их руководствами по эксплуатации;

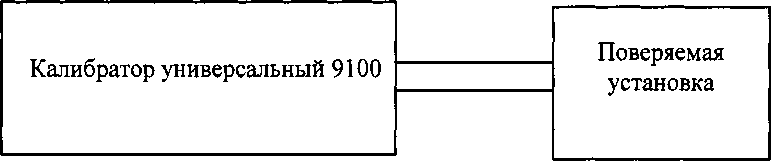

Рисунок 4 - Структурная схема определения абсолютной погрешности измерений среднеквадратического значения напряжения и силы переменного тока

  • 4) при помощи 9100 поочередно воспроизвести пять испытательных сигналов среднеквадратического значения напряжения переменного тока частотой 50 Гц: 0,1; 75; 150;225;300 В;

  • 5) при помощи установки зафиксировать среднеквадратические значения напряжения переменного тока;

  • 6) рассчитать значение абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока At/, В, по формуле (4):

=                          (4)

где Uu3m - среднеквадратическое значение напряжения переменного тока, измеренное установкой, В;

иэт - среднеквадратическое значение напряжения переменного тока, воспроизведенное 9100, В.

Результаты считать положительными, если полученные значения абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока не превышают пределов, представленных в п. 1.3 настоящей методики поверки.

  • 8.5.4 Определение абсолютной погрешности измерений среднеквадратического значения силы переменного тока при помощи дополнительного измерительного входа (только для установок серии PCU1-SP mk2)

Определение абсолютной погрешности измерений среднеквадратического значения силы переменного тока проводить при помощи 9100 в следующей последовательности:

  • 1) подготовить установку и 9100 в соответствии с их руководствами по эксплуатации;

  • 2) собрать схему, представленную на рисунке 4 (контакты для подключения указаны в руководстве по эксплуатации);

  • 3) включить установку и 9100 в соответствии с их руководствами по эксплуатации;

  • 4) при помощи 9100 поочередно воспроизвести пять испытательных сигналов среднеквадратического значения силы переменного тока частотой 50 Гц: 0,01; 1; 2,5; 3,75; 5 А;

  • 5) при помощи установки зафиксировать среднеквадратические значения силы переменного тока;

  • 6) рассчитать значение абсолютной погрешности измерений среднеквадратического значения силы переменного тока Д7?, А, по формуле (5):

(5)

где 1изм - среднеквадратическое значение силы переменного тока, измеренное

установкой, А;

9100, А.

1зт - среднеквадратическое значение силы переменного тока, воспроизведенное

Результаты считать положительными, если полученные значения абсолютной погрешности измерений среднеквадратического значения силы переменного тока не превышают пределов, представленных в таблице 3.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

  • - полное наименование аккредитованной на право поверки организации;

  • - номер и дата протокола поверки;

  • - наименование и обозначение поверенного средства измерений;

  • - заводской (серийный) номер;

  • - обозначение документа, по которому выполнена поверка;

  • - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

  • - температура и влажность в помещении;

  • - фамилия лица, проводившего поверку;

  • - результаты каждой из операций поверки согласно таблице 6.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

  • 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 6, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

    Е.С. Устинова

Ведущий инженер отдела испытаний ООО «ИЦРМ»

Страница 13 из 13

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
