Закрытое Акционерное Общество «АКТИ-Мастер» АКТУАЛЬНЫЕ КОМПЬЮТЕРНЫЕ ТЕХНОЛОГИИ и ИНФОРМАТИКА

127254, Москва, Огородный проезд, д. 5, стр. 5 тел./факс (495)926-71-85 E-mail: post@actimaster.ru http://www.actimaster.ru

УТВЕРЖДАЮ

Генеральный ди рек гор

Государственная система обеспечения единства измерений

Преобразователи напряжения измерительные аналого-цифровые модульные М PXIe-4464

Методика поверки

М4464МП-2017

Д.Р. Васильев

Заместитель генерального директора по метрологии ЗАО «АКТИ-Мастер»

г. Москва 2017

Настоящая методика поверки распространяется на преобразователи напряжения измерительные аналого-цифровые модульные NI PXIe-4464 (далее - модули), изготавливаемые компаниями “National Instruments Corporation” (США), “National Instruments Corporation” (Венгрия), “National Instruments Malaysia Sdn. Bhd.” (Малайзия), и устанавливает методы и средства их поверки.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики

Проведение операции при поверке

первичной

периодической

Внешний осмотр и подготовка к поверке

6

да

да

Опробование и функциональное тестирование

7.2

да

да

Определение смещения нуля постоянного напряжения и уровня собственных шумов

7.3

да

да

Определение погрешности измерения среднеквадратических значений синусоидального напряжения частотой 1 kHz

7.4

да

да

Определение неравномерности амплитудночастотной характеристики

7.5

да

да

Определение погрешности измерения частоты

7.6

да

да

  • 1.2 Если у поверяемого модуля используется один иди несколько из 4-х измерительных каналов и не все диапазоны, то по запросу пользователя поверка может быть проведена только для определенных номеров каналов и диапазонов, при этом должна быть сделана соответствующая запись в свидетельстве о поверке.

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 Рекомендуется применять средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

Наименование средства поверки

Номер пункта методики

Требуемые технические характеристики

Рекомендуемый тип средства поверки, рег. номер реестра

1

2

3

4

5

Средства измерений

1

Калибратор переменного напряжения

7.4, 7.5

относительная погрешность воспроизведения переменного напряжения (rms) 0.2; 0.63; 2; 6.3; 20; 27 V на указанных частотах не более:

  • - от 40 Hz до 20 kHz: ±0.02 %

  • - 45 kHz: ±0.1 %

  • - 92 kHz: ±0.3 %

Калибратор многофункциональный

Fluke 5700A; рег. № 52495-13

2

Генератор НЧ

7.6

относительная погрешность воспроизведения частоты 10 kHz не более ±1 •IO-6 (сигнал напряжения 6 V rms)

Калибратор универсальный

Fluke 9100 с опцией 100; рег. № 25900-03

Продолжение таблицы 2

1 2

3

4

5

Вспомогательные средства и принадлежности

1

Шасси

PXI Express

Разделы

6, 7

не менее 4-х слотов PXIe

National Instruments

PXIe-1075

2

Модуль контроллера

Разделы

6, 7

HDD > 40 GB ОЗУ > 512 MB

National Instruments

PXIe-8105

3

Монитор

Разделы

6, 7

-

-

4

Клавиатура компьютерная

Разделы

6, 7

-

-

5

Манипулятор

«мышь»

Разделы

6, 7

-

-

6

Коротко-

замыкатель

7.3

BNC(m,m)

-

7

Кабель ВЧ

7.5 -7.6

BNC(m,m) для варианта BNC

-

7.3 -7.6

mXLR(f)-BNC(m) для варианта mXLR

NI 140150-0R46

8

Адаптер

7.3 - 7.6

BNC(f)-banana(m)

-

9

Адаптер

7.3

BNC(f, f) для варианта mXLR

-

Программное обеспечение

1

Операционная система

Разделы

6, 7

управление работой модуля

Windows XP (Windows 7)

2

Драйвер

Разделы

6, 7

управление работой модуля

National Instruments

NI-DAQmx версии 14.5 и выше

2

Программа управляющая

разделы

7.2, 7.3

управление режимами и параметрами работы модуля

National Instruments

“LabVIEW Signal

Express”

  • 2.2 Средства измерений должны быть исправны, поверены и иметь документы о поверке.

  • 2.3 Допускается применять другие аналогичные средства поверки, обеспечивающие определение метрологических характеристик поверяемых генераторов с требуемой точностью.

Вместо калибратора Fluke 5700A можно использовать калибратор типа Fluke 9100 с мультиметром Agilent (Keysight) 3458A рег. № 25900-03, подстраивая устанавливаемые значения переменного напряжения по показаниям мультиметра, установленного в режим синхронной выборки (SETACV3) .

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

К проведению поверки допускаются лица с высшим или среднетехническим образованием, имеющие практический опыт в области электрических измерений.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

  • 4.2 Во избежание несчастного случая и для предупреждения повреждения модуля необходимо обеспечить выполнение следующих требований:

- подсоединение шасси с модулем и средствами поверки к сети должно производиться с помощью сетевого кабеля из комплекта шасси;

- заземление шасси и средств поверки должно производиться посредством заземляющих контактов сетевых кабелей;

- присоединения модуля и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

- запрещается работать с модулем в условиях температуры и влажности, выходящих за пределы рабочего диапазона, а также при наличии в воздухе взрывоопасных веществ;

- запрещается работать с модулем в случае обнаружения его повреждения.

5 УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ ПРИ ПОВЕРКЕ

При проведении поверки должны соблюдаться следующие условия окружающей среды:

  • - температура воздуха (23 ±5) °C;

  • - относительная влажность воздуха от 30 до 70 %;

  • - атмосферное давление от 84 до 106.7 kPa.

  • 6 ВНЕШНИЙ ОСМОТР И ПОДГОТОВКА К ПОВЕРКЕ

6.1 Внешний осмотр
  • 6.1.1 При проведении внешнего осмотра проверяются:

  • - чистота и исправность разъемов модуля;

  • - отсутствие механических повреждений корпуса модуля или платы;

  • - правильность маркировки и комплектность модуля.

  • 6.1.2 При наличии дефектов или повреждений, препятствующих нормальной эксплуатации поверяемого модуля, его следует направить в сервисный центр для проведения ремонта.

6.2 Подготовка к поверке
  • 6.2.1 Перед началом работы следует изучить руководство по эксплуатации модуля, а также руководства по эксплуатации применяемых средств поверки.

  • 6.2.2 Выполнить установку модуля:

  • 1) установить в 3 левых слота шасси PXIe модуль контроллера;

  • 2) присоединить к контроллеру монитор, клавиатуру и мышь;

  • 3) подсоединить шасси и монитор к сети 220 V/50 Hz;

  • 4) установить модуль в слот шасси PXIe;

  • 5) в свободные слоты шасси установить фальш-панели; выбрать на шасси режим высокой скорости вентилятора;

  • 6) включить шасси и контроллер, дождаться загрузки Windows.

Если на контроллере не установлен драйвер NI-DAQmx версии 14.5 и выше, то следует инсталлировать драйвер из комплекта модуля в соответствии с указаниями руководства по эксплуатации модуля.

  • 6.2.3 Подготовить к работе средства поверки.

  • 6.2.4 Выдержать модуль и средства поверки во включенном состоянии в соответствии с указаниями руководств по эксплуатации. Минимальное время прогрева модуля 30 min.

7 ПРОВЕДЕНИЕ ПОВЕРКИ 7.1 Общие указания по проведению поверки
  • 7.1.1 Операции поверки 7.3 - 7.6 необходимо выполнять в последовательности, указанной в таблице 1. Для минимизации количества пересоединений следует выполнить эти операции сначала для одного из каналов модуля, а затем для остальных каналов.

  • 7.1.2 В процессе выполнения операций результаты заносятся в протокол поверки.

Полученные результаты должны укладываться в пределы допускаемых значений, которые указаны в таблицах настоящего раздела документа.

При получении отрицательных результатов по какой-либо операции необходимо повторить операцию. При повторном отрицательном результате генератор следует направить в сервисный центр для проведения регулировки или ремонта.

7.2 Опробование и функциональное тестирование
  • 7.2.1 Запустить программу “Measurement & Automation Explorer”, затем в меню “Devices & Interfaces” выбрать ярлык с наименованием шасси, и убедиться в том, что в списке устройств отображается наименование модуля номер слота шасси. Кликнуть на имени модуля, при этом в окне должен отобразиться серийный номер модуля.

Записать результат проверки в таблицу 7.2.

  • 7.2.2 В меню “Software” выбрать папку “Software”, открыть вложенную папку “NI-DAQmx”. В окне справа должен отобразиться номер версии (Version) драйвера.

Записать результат проверки в таблицу 7.2

  • 7.2.3 В меню “Devices & Interfaces” кликнуть на наименовании модуля в списке устройств, и запустить процедуру тестирования “Self-Test”. После завершения процедуры тестирования должно появиться сообщение “The self test completed successfully”.

Записать результат проверки в таблицу 7.2.

  • 7.2.4 Запустить процедуру автоподстройки “Self-Calibrate”. По завершении процедуры (несколько минут) должно появиться сообщение “The device was calibrated successfully”.

Записать результат проверки в таблицу 7.2.

  • 7.2.5 Закрыть программу “Measurement & Automation Explorer”.

Запустить программу “LabVIEW Signal Express” (New Project).

Нажать клавишу “Add Step” и выбрать “Acquire Signals” - “DAQmx Acquire” - “Analog Input” - “ Voltage”.

Во внутреннем окне “Add Channels to Task” выбрать номер канала, и подтвердить выбор нажатием “OK”.

В окне “Channel Settings” кликнуть правой кнопкой мыши на строке с номером канала. Выбрать опцию “Change Physical Channel”, в появившемся списке выбрать следующий номер канала, подтвердить выбор нажатием “OK”. Проверить аналогично остальные каналы.

Нажать клавишу “Add Step” и выбрать “Analysis” - “Time-Domain Measurements” -“Amplitude and Levels”.

В ходе проверки программы “LabVIEW Signal Express” не должно быть сообщений об ошибках.

Записать результат проверки в таблицу 7.2.

Таблица 7.2 - Опробование и функциональное тестирование

Содержание проверки

Результат проверки

Критерии проверки

отображение серийного номера и номера слота шасси

правильно отображаются серийный номер и номер слота шасси

идентификация ПО

“NI-DAQmx” версии 14.5 или выше

процедура “Self-Test”

сообщение “The self-test completed successfully”

процедура “Self-Calibrate”

сообщение “The device was calibrated successfully”

проверка программы “LabVIEW Signal Express”

нет сообщений об ошибках

7.3 Определение смещения нуля постоянного напряжения и уровня собственных шумов
  • 7.3.1 Установить короткозамыкатель BNC(m) на вход канала модуля. Для модуля с входными разъемами типа mXLR следует использовать дополнительно соединительный кабель mXLR(f)-BNC(m) и адаптер BNC(f, f).

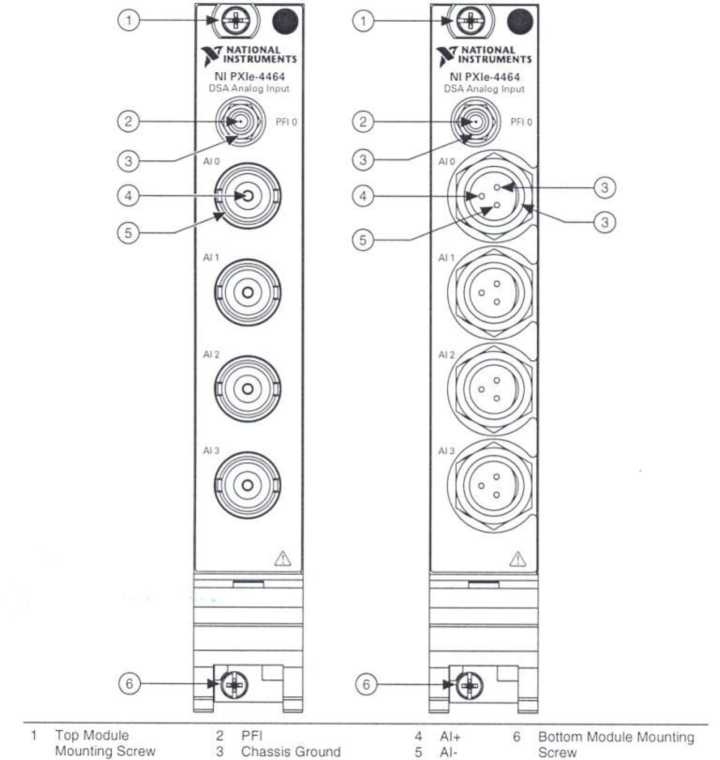

Расположение контактов модуля показано на рисунке 1.

Bottom Module Mounting Screw

1 Top Module Mounting Screw

  • 2  PFI

  • 3  Chassis Ground

  • 4

  • 5

AI+ Al-

6

NATIONAL INSTRUMENTS

Nl PXIe-4464 OSA Analog Input

PFl 0

V NATIONAL INSTRUMENTS

N1 PXIe-4464 OSA Analog Input

Рисунок 1 - расположение контактов модуля NI PXIe-4464

  • 7.3.3 Войти в меню “DAQmx Acquire”.

В окне “Channel Settings” кликнуть правой кнопкой мыши на строке с номером канала. Выбрать опцию “Change Physical Channel”, в появившемся списке выбрать нужный номер канала, подтвердить выбор нажатием “OK”.

Сделать установки:

Device - Coupling: DC

Settings - Terminal configuration: Pseudodifferential

Signal Input Range: ввести первое значение диапазона измерений, указанное в столбце 1 таблицы 7.3 (Max Value - положительное значение, Min Value - отрицательное значение)

Timing Settings Acquisition Mode: Continuous Samples

Rate (Hz): 204800 (204,8k) Samples to Read: 100000 (100k)

  • 7.3.4 Войти в меню “Amplitude and Levels”.

  • 7.3.5 Запустить процесс сбора данных нажатием клавиши “Run”.

Записать отсчет “DC Value” в соответствующую ячейку столбца 2 таблицы 7.3.1. Он должен находиться в пределах, указанных в столбце 3 таблицы 7.3.1.

Записать отсчет “RMS Value” в соответствующую ячейку столбца 2 таблицы 7.3.2. Он должен находиться в пределах, указанных в столбце 3 таблицы 7.3.2.

  • 7.3.6 В меню “DAQmx Acquire” задавать последовательно остальные диапазоны, указанные в столбце 1 таблиц 7.3.1 и 7.3.2.

Переходить в меню “Amplitude and Levels”.

Записывать отсчеты “DC Value” в столбец 2 таблицы 7.3.1. Они должны находиться в пределах, указанных в столбце 3 таблицы 7.3.1.

Записывать отсчеты “RMS Value” в столбец 2 таблицы 7.3.2. Они должны находиться в пределах, указанных в столбце 3 таблицы 7.3.2.

7.3.7 Остановить процесс сбора данных нажатием клавиши “Stop”.

Таблица 7.3.1

- Смещение нуля постоянного напряжения

Диапазон, U peak, V

Измеренное смещение, mV

Пределы допускаемых значений, mV

AI0

AI1

AI2

AI3

1

2

3

±0.316

±0.1

±1

±0.15

±3.16

±0.3

±10

±0.9

±31.6

±3.0

±42.4

±9.0

Таблица 7.3.2 - Уровень собственных шумов

Диапазон, U peak,V

Измеренный уровень шумов, mV rms

Пределы допускаемых значений, mV rms

AI0

AI1

AI2

AI3

1

2

3

±0.316

2.8

±1

4.3

±3.16

10.8

±10

32.9

±31.6

243

±42.4

445

7.4 Определение погрешности измерения среднеквадратических значений синусоидального напряжения частотой 1 kHz
  • 7.4.1 Установить калибратор в режим воспроизведения синусоидального напряжения, выход в положение “OFF”, частоту 1 kHz.

  • 7.4.2 Используя адаптер BNC(f)-banana(m) и соединительный кабель BNC(m,m) для варианта BNC или mXLR(f)-BNC(m) для варианта mXLR, соединить вход канала модуля с выходом калибратора. Центральный проводник кабеля должен быть соединен с гнездом “HI” калибратора, экран кабеля - с гнездом “LO” калибратора.

  • 7.4.3 Войти в меню “DAQmx Acquire”.

В окне “Step Setup” ввести первое значение диапазона измерений, указанное в столбце 1 таблицы 7.4 (Max Value - положительное значение, Min Value - отрицательное значение).

  • 7.4.4 Установить на калибраторе первое значение уровня напряжения rms, указанное в соответствующей строке столбца 2 таблицы 7.4, и перевести калибратор в положение “ON”.

  • 7.4.5 Войти в меню “Amplitude and Levels”.

  • 7.4.6 Запустить генерацию сигнала нажатием клавиши “Run”.

Записать отображаемый в окне “RMS Value” результат в соответствующую ячейку столбца 3 таблицы 7.4, округлив его до последнего разряда, указанного в столбце 4 таблицы 7.4.

Отчет на модуле должен находиться в пределах, указанных в столбце 4 таблицы 7.4.

Таблица 7.4 - Погрешность измерения напряжения rms на частоте 1 kHz

Диапазон, U peak, V

Uin, rms

Измеренное значение напряжения, rms

Пределы допускаемых значений, rms

AI0

AI1

AI2

AI3

1

2

3

4

±0.316

200 mV

199.31 200.69 mV

±1

0.7 V

697.58 702.42 mV

±3.16

2.0 V

1.99310...2.00692 V

±10

7.0 V

6.9758...7.0242 V

±31.6

20 V

19.9310.20.0692 V

±42.4

27 V

26.9068 27.0934 V

  • 7.4.7 Задавать в меню “DAQmx Acquire” последовательно остальные диапазоны, указанные в столбце 1 таблицы 7.4.

Устанавливать на калибраторе соответствующие значения напряжения, как указано в столбце 2 таблицы 7.4.

После установки нового диапазона переходить в меню “Amplitude and Levels”, и записывать отсчеты “RMS Value” в соответствующую ячейку столбца 3 таблицы 7.4, округляя их до последнего разряда значений, указанных в столбце 4 таблицы 7.4.

Отчеты на модуле должны находиться в пределах, указанных в столбце 4 таблицы 7.4.

ПРИМЕЧАНИЕ: указанные в столбце 4 таблицы 7.4 пределы допускаемых значений рассчитаны исходя из допускаемых пределов относительной погрешности измерения среднеквадратических значений синусоидального напряжения частотой 1 kHz по описанию типа средства измерений, которые составляют ±0.03 dB.

  • 7.4.8 Остановить процесс сбора данных нажатием клавиши “Stop”.

  • 7.4.9 Перевести выход калибратора в положение “OFF”.

7.5 Определение неравномерности амплитудно-частотной характеристики
  • 7.5.1 Установить калибратор в режим воспроизведения синусоидального напряжения, выход в положение “OFF”, частоту 1 kHz.

  • 7.5.2 Войти в меню “DAQmx Acquire”.

В окне “Step Setup” ввести первое значение диапазона измерений, указанное в столбце 1 таблицы 7.5 (Max Value - положительное значение, Min Value - отрицательное значение).

  • 7.5.3 Установить на калибраторе первое значение уровня напряжения, указанное в столбце 1 таблицы 7.5, и перевести калибратор в положение “ON”.

  • 7.5.4 Войти в меню “Amplitude and Levels”.

  • 7.5.5 Запустить генерацию сигнала нажатием клавиши “Run”.

Записать отображаемый в окне “RMS Value” результат в соответствующую ячейку столбца 4 таблицы 7.5 для частоты 1 kHz, округлив его до последнего разряда, указанного в столбце 5 таблицы 7.5. Данный отсчет обозначен в таблице 7.5 как U1, он должен находиться в пределах, указанных в столбце 5 таблицы 7.5, и будет использоваться как опорное значение.

  • 7.5.6 Не изменяя уровень напряжения на калибраторе, устанавливать на нем последовательно остальные значения частоты, указанные в столбце 3 таблицы 7.5.

Записывать отсчеты “RMS Value” в столбец 4 таблицы 7.5.

Таблица 7.5 - Неравномерность АЧХ

Диапазон, U peak, V

Uin, V rms

Частота, kHz

Измеренное значение напряжения Uf, rms

Пределы допускаемых значений, U rms

AI0

AI1

AI2

AI3

1

2

3

4

5

±0.316

0.2

1

U1 = (199.31...200.69) mV

20

(0.99931.1.00069)-U1

45

(0.99655.1.00346)-U1

92.2

(0.98855.,.1.01158)-U1

±1

0.7

1

U1 = (697.58.702.42) mV

20

(0.99931.1.00069)-U1

45

(0.99655.1.00346)-U1

92.2

(0.98855.,.1.01158)-U1

±3.16

2.0

1

U1 = (1.9931.2.0069) V

20

(0.99931.1.00069)-U1

45

(0.99655.1.00346)-U1

92.2

(0.98855.,.1.01158)-U1

±10

6.3

1

U1 = (6.9758.7.0242) V

20

(0.99931.1.00069)-U1

45

(0.99655.1.00346)-U1

92.2

(0.98855.,.1.01158)-U1

±31.6

20 V

1

U1 = (19.931.20.069) V

20

(0.97724.1.02329)-U1

45

(0.93325.1.07352)-U1

92.2

(0.89125.1.12202)-U1

±42.4

27

1

U1 = (26.907.27.093) V

20

(0.97724.1.02329)-U1

45

(0.93325.1.07352)-U1

92.2

(0.89125.,.1.12202)-U1

  • 7.5.7 Выполнить действия по пунктам 7.5.1 - 7.5.6 для остальных диапазонов модуля и соответствующих им уровней напряжения на калибраторе.

  • 7.5.8 Остановить процесс сбора данных нажатием клавиши “Stop”.

Перевести выход калибратора в положение “OFF”.

  • 7.5.9 Рассчитать для каждого диапазона модуля и частот 20; 45; 92.2 kHz пределы допускаемых значений неравномерности АЧХ как отношение Uf/ U1, где Uf - измеренное значение напряжения на частоте 1 kHz, U1 - измеренное значение напряжения на соответствующей частоте. Полученные значения отношения должны находиться в пределах, указанных в скобках в столбце 5 таблицы 7.5.

ПРИМЕЧАНИЕ: указанные в столбце 5 таблицы 7.5 пределы допускаемых значений рассчитаны исходя из допускаемых пределов неравномерности АЧХ относительно 1 kHz по описанию типа средства измерений, приведенных в таблице ниже.

Диапазон, V

Неравномерность АЧХ, dB, не более

f < 20 kHz

20 kHz < f < 45 kHz

45 kHz < f < 92.2 kHz

±0.316; ±1; ±3.16; ±10

±0.006

±0.03

±0.1

±31.6; ±42.4

±0.2

±0.6

±1.0

7.6 Определение погрешности измерения частоты
  • 7.6.1 Используя адаптер BNC(f)-banana(m) и кабель BNC(m,m) для варианта BNC или mXLR(f)-BNC(m) для варианта mXLR, соединить вход канала модуля с выходом генератора. Центральный проводник кабеля соединить с гнездом “HI” генератора, экран кабеля соединить с гнездом “LO” генератора.

ПРИМЕЧАНИЕ: операция может быть выполнена на любом из каналов модуля.

  • 7.6.2 Войти в меню “DAQmx Acquire”, установить диапазон измерений ±10 V.

  • 7.6.3 Установить генератор НЧ в режим воспроизведения синусоидального напряжения, частоту 1 kHz, уровень напряжения 6 V rms.

  • 7.6.4 Перевести калибратор в положение “ON”.

  • 7.6.5 Нажать на панели программы модуля клавишу “Add Step” и выбрать “Analysis” -“Frequency-Domain Measurements” - “Tone Extraction”.

  • 7.6.6 Нажать клавишу “Run”.

Записать отсчет значения частоты “Detected frequency” в столбец 2 таблицы 7.6.

  • 7.6.7 Остановить процесс сбора данных нажатием клавиши “Stop”. Перевести выход генератора в положение “OFF”.

Таблица 7.6 - Погрешность измерения частоты

Установленное значение частоты, kHz

Измеренное значение частоты, kHz

Пределы допускаемых значений, kHz

1

2

3

10

9.99973...10.00027

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

8.1 Протокол поверки

По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

- полное наименование аккредитованной на право поверки организации;

- номер и дата протокола поверки

- наименование и обозначение поверенного средства измерения

- заводской (серийный) номер;

- обозначение документа, по которому выполнена поверка;

- наименования, обозначения и заводские (серийные) номера использованных при поверке средств измерений, сведения об их последней поверке;

- температура и влажность в помещении;

- фамилия лица, проводившего поверку;

- результаты определения метрологических характеристик по форме таблиц раздела 7 настоящего документа.

Допускается не оформлять протокол поверки отдельным документом, а результаты поверки (метрологические характеристики) указать на оборотной стороне свидетельства о поверке.

8.2 Свидетельство о поверке и знак поверки

При положительных результатах поверки выдается свидетельство о поверке и наносится знак поверки в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

8.3 Извещение о непригодности

При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с Приказом Минпромторга России № 1815 от 02.07.2015 г.

\I4464\1I I-2017

NI PXIe-4464. Методика поверки. 05.07.2017

стр. 11 из 11

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
