Руководство по эксплуатации «СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-2904-Р» (РЭ ФТКС.411713.176)

Руководство по эксплуатации

Тип документа

СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-2904-Р

Наименование

РЭ ФТКС.411713.176

Обозначение документа

ООО Фирма "Информтест"

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Инв. N подп. Подо, и дата Взам. инв. N Инв. N дубя. Подп. и дата

5962                01.07.15

УТВЕРЖДЕН

ФТКС.411713.176РЭ-ЛУ

СИСТЕМА АВТОМАТИЗИРОВАННАЯ ИЗМЕРИТЕЛЬНАЯ ТЕСТ-2904-Р

Руководство по эксплуатации

ФТКС.411713.176РЭ

Подп. и дата

Инв. N дубл.

Взам. инв. N

Подп. и дата

01.07.15

к

  • 4 о к

Z

« «

  • 5

5962

« о

  • 5

  • 6

СП

Содержание

«

& о с

ч-и

н е

1 Назначение

к

ч о С

ч ю

!>■

  • 4

« «

  • 5

« « s

ч эт m

К ч о С

к

  • 4 о к

Z

« «

  • 5

'Г, Г-’

О

о

40

04

'Г,

2 Технические данные ......................

2.1 Общие сведения об изделии .............

2.2 Основные функции, реализуемые изделием

2.3 Основные технические характеристики ...

3 Состав изделия

4 Устройство и работа изделия

4.1

4.2

4.3

4.4

Конструкция ........................

Структура ..........................

Соединение составных частей изделия

Работа изделия .....................

24

25

25

26

29

29

Устройство

Инструмент

Маркировка

и работа составных частей изделия

и принадлежности

Тара и упаковка .........

.1 Конструкция тары ......

.2 Расконсервация изделия

.3 Консервация изделия ...

Меры безопасности при эксплуатации изделия

10 Порядок установки изделия

10.1

10.2

10.3

10.4

Состав персонала ....................

Требования к месту установки ........

Порядок установки ...................

Проведение входного контроля изделия

11 Подготовка к работе

12 Порядок работы ...................

12.1 Состав обслуживающего персонала

12.2 Общие положения ................

12.3 Порядок реализации функций .....

13 Поверка ...........

13.1 Общие требования

13.2 Операции поверки

2

Изм

UNC086-15

И зм.

Лист

N докум.

Подп.

Дата

Разраб.

Горелов

Пров.

Сердюченко

Н . контр.

Стороженко

У тв.

Султан

Система автоматизированная измерит ельн ая ТЕСТ-2904-Р Руководство по эксплуатации

30

32

35

36

36

36

37

40

41

41

41

42

44

47

49

49

49

50

64

64

67

ФТКС.411713.176РЭ

Лит.

Лист

Листов

о 1 1

2

129

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

«

« s

ч эт m

К ч о С

к

  • 4 о к

Z

« «

  • 5

т,

Г-’

О

о

40

04

'Г,

13.3

13.4

13.5

13.6

13.7

13.8

Средства поверки ..................

Требования безопасности ...........

Условия поверки и подготовка к ней

Порядок проведения поверки ........

Обработка результатов измерений ...

Оформление результатов поверки ....

14 Возможные неисправности и способы их устранения

15 Техническое обслуживание ..................................

15.1 Виды и периодичность технического обслуживания ..........

15.2 Порядок технического обслуживания .......................

15.3 Технологические карты операций технического обслуживания

16 Хранение

17 Транспортирование

Приложение координаты

А (обязательное) Логический номер крейта и модулей изделия ...........................

92

93

94

Приложение

Б

(справочное)

Сигналы

имитатора

СК-НК ..........

..95

Приложение

В

(справочное)

Сигналы

имитатора

ИД .............

..97

Приложение

Г

(справочное)

Сигналы

имитатора

ВКУ ............

..99

Приложение

Д

(справочное)

Сигналы

имитатора

нагрузки ОКУ ...

.101

Приложение

Е

(справочное)

Сигналы

формирователя эталонной

103

частоты

Приложение Ж (справочное) Сигналы формирователя «1 кГц» и «СВ» ............................................................104

Приложение

Приложение

И (справочное) Сигналы телеметрических датчиков ..

К (справочное) Сигналы интерфейса МКО

Л (справочное) Соответствие выходов источника

106

111

Приложение

питания постоянного тока N6701A + N6754A соединителям КП1-2904-Р ...........................................................113

Приложение

КП1-2904-Р

М (справочное) Соответствие входов ОСЦ5 соединителям .................................................114

Н (справочное) Соответствие соединителей

Приложение коммутационных панелей функциям изделия

115

Приложение П (справочное) Критерии проверки модулей в режиме

«ОК отключен»...............................................117

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

Приложение Р (справочное) Перечень сокращений и обозначений .127

Приложение С (обязательное) Порядок установки и проверки программ ................................................

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

о

к

ч о С

к

  • 4 о к

Z

« «

  • 5

40

04

'Г,

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

Настоящее руководство по эксплуатации предназначено для изучения изделия «Система автоматизированная измерительная ТЕСТ-2904-Р» (далее по тексту - изделие), а также правил его эксплуатации.

Руководство по эксплуатации является обязательным руководящим документом для лиц, эксплуатирующих изделие.

При изучении и эксплуатации изделия следует дополнительно руководствоваться следующими документами:

автоматизированная

  • - ФТКС.411713.176 ФО Система ТЕСТ-2904-Р Формуляр;

  • - ФТКС.411713.176 ЗИ Система ТЕСТ-2904-Р Ведомость ЗИП-О;

  • - ФТКС.411713.176Э1 Система

автоматизированная

автоматизированная ТЕСТ-2904-Р Схема электрическая структурная;

  • - ФТКС.411713.176Э4 Система автоматизированная ТЕСТ-2904-Р Схема электрическая соединений;

  • - ФТКС.411713.176 МЧ Система автоматизированная ТЕСТ-2904-Р Монтажный

-UNC2.702.028M4

-ШС2.702.028Э4

-ШС2.770.057Э4

-ИЫС3.031.086РЭ

- ШС3.031.130РЭ

-ИЫС3.031.150РЭ

измерительная

измерительная

измерительная

измерительная

измерительная

чертеж;

СКИ28 Монтажный чертеж;

СКИ28 Схема электрическая соединений;

БКИ57 Схема электрическая соединений;

VXI-VXB Руководство по эксплуатации;

ИМ3 Руководство по эксплуатации;

Осциллограф цифровой ОСЦ5 Руководство по

эксплуатации;

- ШС3.031.172РЭ

- ШС3.031.173РЭ

  • - ШС3.031.175РЭ

  • - ШС3.031.17 6РЭ

  • - ШС3.031.18 9РЭ

  • - ФТКС.468266.018РЭ

  • - ФТКС.468269.003РЭ

  • - ФТКС.468269.011РЭ

ИМ1-М Руководство по эксплуатации; МПКТС Руководство по эксплуатации; МФЭЧ Руководство по эксплуатации;

ИМ2-М Руководство по эксплуатации; ИД-Р Руководство по эксплуатации;

МК30-2Л Руководство по эксплуатации; НМУ Руководство по эксплуатации; НМ-М Руководство по эксплуатации;

- ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система

- UNC.76130-01

проверки

32

01

функций Руководство оператора;

Драйвер ИМ3

Руководство системного

программиста;

- UNC.76150-01

32

01

цифровой ОСЦ5 Драйвер

Осциллограф Руководство системного программиста;

- UNC.76172-01

32

01

ИМ1-М

Драйвер

Руководство

системного

программиста;

- UNC.76173-01

32

01

МПКТС

Драйвер

Руководство

системного

программиста;

- UNC.76175-01

32

01

МФЭЧ

Драйвер

Руководство

системного

программиста;

- UNC.76176-01

32

01

ИМ2-М

Драйвер

Руководство

системного

программиста;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

- UNC.76189-01

32

01

ИД-Р

Драйвер Руководство

системного

программиста;

- ФТКС.34003-01

32

01

Informt

est VISA Руководство

системного

программиста;

- ФТКС.75018-01

32

01

Драйвер

МК30-2Л Руководство

системного

программиста;

- ФТКС.76902-01

32

01 Драйвер НМ Руководство

системного

программиста;

- UNC.66130-01

34

01

Управляющая панель инструмента ИМ3

Руководство оператора

;

- UNC.66150-01

34

01

Осциллограф цифровой ОСЦ5

Управляющая

панель инструмента Руководство оператора;

- UNC.66172-01

34

01

ИМ1-М

Управляющая панель

инструмента

Руководство оператора

;

- UNC.66173-01

34

01

МПКТС

Управляющая панель

инструмента

Руководство оператора

;

- UNC.66175-01

34

01

МФЭЧ

Управляющая панель

инструмента

Руководство оператора

;

- UNC.66176-01

34

01

ИМ2-М

Управляющая панель

инструмента

Руководство оператора

;

- UNC.66189-01

34

01

ИД-Р

Управляющая панель

инструмента

Руководство оператора

;

- ФТКС.65018-01

34

01

Управляющая панель мезонина МК30-2Л

Руководство оператора

;

- ФТКС.66902-01

34

01 Управляющая панель инструмента НМ

Руководство оператора

;

-описание операционной

-эксплуатационная

OmniBusBox 162-555-555;

системы MS Windows 7 (32 bit);

документация       на       устройство

- эксплуатационная документация на источник питания модульный базовый блок N6701A; встраиваемый модуль питания N6701A;

серии N6701 (в составе:

Ы6754А). Далее - источник

  • - эксплуатационная питания PW9130i3000R-XL2U;

  • - эксплуатационная документация на мультиметр 3458A.

документация на источник бесперебойного

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

1 Назначение

1.1 Изделие предназначено для имитации параметров датчиков, нагрузок и специализированных интерфейсов ОК, для контроля и регистрации параметров выходных команд и сигналов ОК.

1.2 Изделие предназначено для использования на предприятиях, производящих и эксплуатирующих технические объекты, для их контроля, испытания и предъявления службам контроля и приемки готовой продукции.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

2 Технические данные

2.1 Общие сведения об изделии

2.1.1 Изделие обеспечивает:

  • - информационную взаимосвязь по интерфейсу GPIB управляющего компьютера с модульной системой электропитания N6701A и мультиметром 3458А;

  • - подключение питания посредством

  • - программное

  • - соединение соединители,

стойки изделия и управляющего компьютера к сети сетевого кабеля, длинной не менее 10 м; управление функционированием модулей VXI; выходных установленные

- проверку модулей пользователя;

каналов изделия с цепями на коммутационных панелях;

VXI

в составе изделия

по

ОК через

команде

- имитацию датчиков типа «незапитанный

типа

электронный

«сухой

ключ»

контакт» (СК)

(НК) по 12

датчиков двухпроводным

или

каналам;

- имитацию импульсных датчиков (ИД)

по 20 двухпроводным реализованных замыканием/размыканием

по 12 независимым каналам;

- имитацию управления (ВКУ) НК;

каналам внешних команд

имитаторов

резистивной и соединение а

нагрузки одного вывода другого вывода

- имитацию управления (ОКУ) с одной из 17 линий «+ОКУ», с одной из 17 линий «-ОКУ»;

эталонной частоты, сигналов

  • - выдачу времени»;

  • - прием и (20 дискретных

для одиночных команд имитатора нагрузки ОКУ имитатора нагрузки ОКУ

«1 кГц» и «Сверка

регистрация состояний от 24 телеметрических датчиков датчиков типа НК и четыре температурных датчика);

  • - измерение мультиметром электрических параметров: напряжения постоянного тока, силы постоянного тока, сопротивления постоянному току и среднеквадратичного значения напряжения переменного тока;

  • - выполнение цифрового осциллографирования сигналов каналам;

  • - информационный обмен и проверку функционирования

мультиплексным      каналам,

ГОСТ 52070-2003;

-генерирование напряжения

соответствующим

постоянного тока для ОК.

2.1.2 Сопротивление

шинами заземления стойки изделия и металлическими нетоковедущими частями

не более 0,1 Ом.

по четырем

ОК по двум

требованиям

цепей защитного заземления между

2.1.3 Электрическая прочность изоляции между цепями сетевого питания и корпусом изделия не менее 1500 В.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

2.1.4 Сопротивление изоляции между цепями сетевого питания и корпусом изделия не менее 20 МОм.

2.1.5 Мощность, потребляемая изделием не более 2,5 кВА.

2.1.6 Габаритные размеры

-высота 1490 мм;

-ширина 600

- длина 1000

стойки СКИ28

мм;

мм.

Масса изделия, без

документов и ПЭВМ не более 400

2.1.7

учета ЗИП-О,

кг.

от сети питания

не более:

эксплуатационных

2.1.8 Изделие обеспечивает непрерывный режим течение 240 часов с последующим перерывом не менее часов.

2.1.9 Время восстановления работоспособности

работы в двух

изделия при единичном отказе не более двух часов при использовании ЗИП-О.

2.1.10 Электробезопасность изделия соответствует классу

I по

ГОСТ 12.2.007.0-75.

2.2 Основные функции, реализуемые изделием

2.2.1 При инициализации программы менеджера ресурсов происходит автоматическое определение конфигурации -наименования модулей и мест их установки в крейте.

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ЧО

04

'Г,

2.2.2 Изделие реализует следующие функции:

  • - имитация по 12 двухпроводным каналам датчиков

контакт»  (СК) или датчиков типа «незапитанный электронный

(НК).    Функция реализуется

( см.

UNC.76176-01   32

программиста);

  • - измерение,

СК-НК, электрических модулем  ИМ2-М-01

Руководство по эксплуатации, Руководство системного программиста) и модулем ОСЦ5 (слот 3/поз.

UNC3.031.150    (см.

Руководство по эксплуатации,

ОСЦ5 Драйвер Руководство системного программиста);

(СК)

Функция

ИЫС3.031.176РЭ

01

ИМ2-М

ИМ2-М

модулем   ИМ2-М-01

Руководство по

Драйвер Руководство

типа «сухой ключ» UNC3.031.177

эксплуатации,

системного

на

любом

одном программно выбранном канале параметров импульсов. Функция

UNC3.031.177   (см.   ИЫС3.031.176РЭ

UNC.76176-01  32  01 ИМ2-М

реализуется ИМ2-М Драйвер 1) иЫС3.031.150РЭ   Осциллограф цифровой   ОСЦ5

UNC76150-01 32 01 Осциллограф цифровой

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

  • - подключение внешнего генератора

выбранному каналу имитатора   СК-НК

установлен в состояние «разомкнуто». ИМ2-М-01  UNC3.031.177  (см.

эксплуатации,   UNC.76176-01

системного программиста);

  • - имитация импульсных датчиков (ИД) по 12

Функция реализуется модулем ИД-Р UNC3.031.189 ИД-Р Руководство по эксплуатации,  UNC76189-01

Руководство системного программиста);

  • - подключение внешнего генератора помех

выбранному каналу имитатора ИД состояние UNC3.031.189  (см.

UNC76189-01 программиста);

  • - имитация реализуется Руководство по эксплуатации, Руководство системного программиста);

  • - измерение электрических параметров импульсов на любом одном Функция реализуется ИМ2-М Руководство по Драйвер

(слот

ШС3.031.176РЭ

32   01 ИМ2-М

помех к любому программно , который предварительно Функция реализуется модулем ИМ2-М Руководство по Драйвер Руководство

независимым каналам.

(см. ИЫС3.031.189РЭ

32 01 ИД-Р Драйвер

к любому программно

который предварительно установлен в модулем   ИД-Р

по эксплуатации, Руководство   системного

,

«разомкнуто».   Функция реализуется

ШС3.031.189РЭ ИД-Р Руководство

01

32

ИД-Р

Драйвер

ВКУ

модулем ИМ2-М по

по 20 двухпроводным каналам.   Функция

UNC3.031.176  (см. ШС3.031.17 6РЭ ИМ2-М

UNC.76176-01  32  01 ИМ2-М Драйвер

программно выбранном канале имитатора ВКУ. модулем ИМ2-М UNC3.031.176 (см. ШС3.031.176РЭ

эксплуатации, UNC.76176-01   32   01 ИМ2-М

системного  программиста)  и модулем  ОСЦ5

UNC3.031.150   (см.   ШС3.031.150РЭ

Руководство по эксплуатации, ОСЦ5 Драйвер Руководство системного программиста);

-подключение внешнего генератора помех к любому программно , который предварительно установлен Функция реализуется модулем ИМ2-М иЫС3.031.176РЭ ИМ2-М Руководство по эксплуатации,

Руководство системного

Руководство

7/поз.    1)

Осциллограф цифровой   ОСЦ5

UNC76150-01 32 01 Осциллограф цифровой

выбранному каналу имитатора ВКУ в состояние

UNC3.031.176

UNC.76176-01

программиста)

«разомкнуто».

(см.

32

01

ИМ2-М

Драйвер

;

  • - имитация резистивной нагрузки для выбранного канала ОКУ. Функция реализуется (см. иЫС3.031.130РЭ ИМ3 Руководство по эксплуатации, 32 01 Драйвер ИМ3 Руководство системного программиста);

  • - измерение на имитаторе нагрузки ОКУ параметров

управления. Функция реализуется модулем ИМ3 UNC3.031.130 иЫС3.031.130РЭ ИМ3 Руководство по эксплуатации, UNC.76130-01 32

Драйвер ИМ3 Руководство (слот 7/поз.   1) UNC3.031.150

цифровой ОСЦ5 Руководство по Осциллограф цифровой   ОСЦ5

программиста);

  • - формирование сигнала эталонной

реализуется модулем МФЭЧ UNC3.031.175 Руководство по эксплуатации,  UNC76175-01

Руководство системного программиста);

Изм.

Лист

N докум.

Подп.

Дата

любого одного программно модулем ИМ3 UNC3.031.130

UNC.76130-01

нагрузки модулем эксплуатации, системного программиста) (см.

эксплуатации,

Драйвер

команд (см.

01 и модулем ОСЦ5 иЫС3.031.150РЭ Осциллограф

UNC76150-01  32  01

Руководство

системного

частоты 1 кГц. Функция

(см. ШС3.031.175РЭ МФЭЧ

32  01 МФЭЧ Драйвер

Лист

ФТКС.411713.176РЭ

10

- формирование сигналов «1 кГц» и «СВ» в виде импульса или непрерывной последовательности импульсов гальванически развязанных трансформаторами линиям. реализуется модулем ИМ1-М UNC3.031.172 (см. иЫС3.031.172РЭ Руководство по эксплуатации,  UNC76172-01  32

Руководство системного программиста);

генератора помех сигналов «1

одиночного по четырем Функция ИМ1-М 01 ИМ1-М Драйвер

  • - подключение внешнего

выбранному каналу имитатора предварительно установлен реализуется модулем ИМ1-М UNC3.031.172 (см. иЫС3.031.172РЭ Руководство по эксплуатации,  UNC76172-01  32

Руководство системного программиста);

  • - определение состояния любого  (одного)

датчиков с сохранением состояний («замкнуто», отдельном регистре.

(см.    UNC3.031.173

UNC76173-01   32

программиста);

  • - измерение

в состояние

к

кГц» «разомкнуто». (см.

любому программно и «СВ»,

01

из

который

Функция

ИМ1-М

ИМ1-М Драйвер

20 дискретных «разомкнуто») в Функция реализуется модулем МПКТС UNC3.031.173 РЭ МПКТС Руководство по   эксплуатации,

01 МПКТС   Драйвер   Руководство системного

.702.-7а

падения напряжения на любом (одном) из 20 дискретных датчиков. Функция реализуется модулем МПКТС UNC3.031.173 (см. иЫС3.031.173РЭ МПКТС Руководство по эксплуатации, UNC76173-01

32 01 МПКТС ОСЦ5  (слот

цифровой

UNC76150-01

Драйвер Руководство системного программиста)

3/поз.  1)  UNC3.031.150  (см.

ОСЦ5        Руководство

32

и модулем

иЫС3.031.150РЭ Осциллограф эксплуатации, Драйвер Руководство

по

01 Осциллограф цифровой ОСЦ5 системного программиста);

  • - измерение среднеквадратичного значения

(одной) из 20 линий дискретных датчиков. модулем МПКТС UNC3.031.173 (см. ЦЛС3.031.173РЭ

эксплуатации,   UNC76173-01   32   01 МПКТС

системного программиста) и покупным мультиметром 3458A;

  • - измерение значений сопротивления постоянному току одного из

четырёх температурных датчиков. Функция реализуется мезонином МК30-2Л ФТКС.468266.018 (см. ФТКС.468266.018РЭ МК30-2Л Руководство

по эксплуатации, ФТКС.75018-01 32 01 Драйвер МК30-2Л Руководство

системного программиста), установленным на носителе мезонинов НМУ ФТКС.468269.003 (см. ФТКС.468269.003РЭ НМУ Руководство по эксплуатации, ФТКС.76902-01 32 01 Драйвер НМ Руководство системного программиста), модулем МПКТС UNC3.031.173 (см. ЦЛС3.031.173РЭ МПКТС

Руководство по эксплуатации,  UNC76173-01  32  01 МПКТС Драйвер

Руководство системного программиста) и покупным мультиметром 3458A;

  • - измерение среднеквадратичного значения уровня помех в любой четырёх линий температурных датчиков. Функция

мезонином МК30-2Л ФТКС.468266.018  (см.

Руководство Руководство мезонинов

Руководство Руководство

уровня помех в любой Функция реализуется МПКТС Руководство по Драйвер Руководство

температурных датчиков. Функция реализуется

МК30-2Л ФТКС.468266.018  (см. ФТКС.468266.018РЭ МК30-2Л

ФТКС.75018-01 32  01 Драйвер МК30-2Л

установленным на носителе ФТКС.468269.003РЭ НМУ Драйвер НМ

UNC3.031.173

по эксплуатации,

программиста),

ФТКС.468269.003    (см.

ФТКС.76902-01  32  01

программиста), модулем МПКТС МПКТС Руководство по

системного

НМУ

по

эксплуатации,

системного

ШС3.031.173РЭ

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

эксплуатации,

Лист

32   01 МПКТС   Драйвер   Руководство

и покупным мультиметром 3458A;

информацией и проверку функционирования ОК по линиям развязанных     сигналов     МКО

реализуется покупным устройством 17011,

UNC76173-01 программиста)

  • - обмен дублированных (ГОСТ Р 52070-2003). OmniBusBox 162-555-555, разветвителями трансформаторными терминаторами 1701 фирмы Ballard Technology;

  • - генерирование напряжения постоянного тока для ОК. реализуется покупной модульной системой электропитания источником питания постоянного

гальванически

Функция разветвителями

тексту

системного

Функция N6701A с тока N6754A фирмы Agilent (далее по источник питания постоянного тока N6701A + N6754A);

-проверка аппаратуры изделия программными средствами изделия (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций. Руководство оператора).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

12

2.3 Основные технические характеристики

2.3.1 Значения погрешностей воспроизведения и измерений величин на входах/выходах изделия, приведенные в РЭ изделия, могут отличаться от значений погрешностей воспроизведения и измерений этих же величин на входах/выходах модулей, приведенных в РЭ модулей, из-за влияния внешних электромагнитных полей через подключенные к модулям коммутационные составные части изделия (кабели, коммутационные панели и т.п.).

2.3.2 Имитация датчиков СК, НК

2.3.2.1 Изделие обеспечивает имитацию датчиков типа «сухой контакт» (СК) или датчиков типа «незапитанный электронный ключ» (НК) одновременно по 12 двухпроводным каналам. Тип имитируемого датчика по каждому каналу задается программно.

2.3.2.2 Электрические параметры имитатора датчиков СК (далее по тексту - имитатор СК):

-максимальное коммутируемое напряжение 30 В;

-максимальный коммутируемый ток 50 мА;

  • - сопротивление в состоянии «замкнуто» не более 5 Ом;

  • - сопротивление в состоянии «разомкнуто» не менее 100 кОм;

  • - выходная емкость (2700 ± 270) пФ.

  • 2.3.2.3 Формирование состояния «замкнуто» имитатора СК выполняется в следующих режимах:

  • - в режиме аппаратного управления длительностью состояния

«замкнуто» (включение датчика производится командой программы, а

отключение - по срабатыванию программируемого таймера);

  • - в режиме программного управления длительностью состояния

«замкнуто» (включение/отключение датчика производится по команде

программы).

  • 2.3.2.4 Длительность состояния «замкнуто» имитатора СК, в режиме аппаратного управления длительностью импульсной команды, задается программно в диапазоне от 10 до 15 мс с шагом 0,5 мс.

  • 2.3.2.5 Длительность состояния «разомкнуто» имитатора СК определяется программой пользователя и составляет не менее 15 мс.

  • 2.3.2.6 Электрические параметры имитатора датчиков НК (далее по тексту - имитатор НК):

  • - падение напряжения на имитаторе НК в состоянии «замкнуто» не более 1 В при внешнем токе опроса имитатора НК от 0,4 до 40 мА.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

13

-максимальное

значение

тока

подаваемого на имитатор НК

не более 40 мА;

  • - ток через имитатор НК в состоянии «разомкнуто» не более 100 мкА при внешнем напряжении, подаваемом на имитатор НК от 3 до 10 В. Максимальное значение напряжения, подаваемого на имитатор НК не более 10 В;

  • - выходная емкость (2700 ± 270) пФ.

2.3.2.7 Формирование состояния «замкнуто» имитатора НК выполняется в следующих режимах:

  • - в режиме аппаратного управления длительностью состояния «замкнуто» (включение датчика производится командой программы, а отключение - по срабатыванию программируемого таймера);

  • - в режиме программного управления длительностью состояния «замкнуто» (включение/отключение датчика производится по команде программы).

2.3.2.8 Длительность состояния «замкнуто» имитатора НК, в режиме аппаратного управления длительностью импульсной команды, задается программно в диапазоне от 5 до 15 мс с шагом 0,5 мс.

  • 2.3.2.9 Длительность состояния «разомкнуто» имитатора НК определяется программой пользователя и составляет не менее 15 мс.

  • 2.3.2.10 Состояние «замкнуто» или «разомкнуто» задается программой независимо для каждого канала имитаторов СК и НК.

  • 2.3.2.11 Изделие обеспечивает измерение на любом одном программно выбранном канале имитатора СК или НК следующих параметров:

  • - амплитуда (Ia) импульса тока, протекающего через имитатор, в диапазонах от 0,4 до 4 мА и от 4 до 40 мА;

  • - амплитуда (Ua) напряжения на имитаторе в диапазонах от минус 10 до 10 В и от минус 25 до 25 В;

  • - длительность (Ти) импульса на уровне 0,5Ua в диапазоне от 3 до 10 мкс (Ua - амплитуда импульса).

Примечание - На время измерения устанавливается гальваническая связь каналов СК или НК с корпусом изделия.

  • 2.3.2.12 Пределы допускаемой погрешности измерений тока, приведенной к верхнему пределу диапазона измерений, ± 5 %;

  • 2.3.2.13 Пределы допускаемой погрешности измерений напряжения, приведенной к верхнему пределу диапазона измерений, ± 2 %.

  • 2.3.2.14 Пределы допускаемой абсолютной погрешности измерений длительности импульса: ± [0,02Ти + 2То] с,

где Ти - длительность измеряемого импульса, c;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

14

То - период

То равно 1х10-10

дискретизации измерителя, с (минимальное значение с).

2.3.2.15

Число импульсов опроса, для которых выполняется измерение амплитуды и длительности импульса за один процесс измерения на одном имитаторе СК или НК - не менее десяти при периоде (То) дискретизации измерителя 50 нс.

2.3.2.16 Изделие обеспечивает возможность подключения внешнего генератора помех к выходам любого программно выбранного канала имитатора СК или НК, при этом линии выбранного имитатора датчиков отключаются от выходов изделия. Напряжение сигнала помехи не должно выходить за пределы диапазона от минус 10 до 10 В. Максимальная частота гармонических составляющих сигнала помехи не более 10 МГц.

2.3.2.17 Имитаторы СК и НК гальванически развязаны от цепей питания, управления

и корпуса изделия.

прочность гальванической развязки не менее

Электрическая

150 В.

гальванической развязки не менее 20 МОм.

Сопротивление

  • 2.3.3 Имитация ИД

    т

    2.3.3.1 каналам.

    Изделие

    По всем времени

    обеспечивает имитацию ИД по 12 независимым

    2.3.3.2 раздельное во с амплитудой одинаковой для

    каналам обеспечивается одновременное или формирование одиночного импульса напряжения всех каналов.

    2.3.3.3 Электрические сопротивлении эквивалентной емкости 2700 пФ ± 10 %:

    -амплитуда импульса Ua - в диапазоне от 1 задается программно с шагом 0,5 В.

    параметры выдаваемых нагрузки равной (200

    импульсов при

    ± 40)

    Ом и

    до 40 импульса задается программно с шагом 0,5 В. Пределы абсолютной погрешности формирования амплитуды импульса импульса Ти на уровне 0,5Ua Длительность импульса задается Пределы допускаемой абсолютной формирования длительности импульса ± 1 мс;

    - длительность

    5 до 200 мс. шагом 0,5 мкс.

    В. Амплитуда допускаемой ± 0,1 В; в

    диапазоне программно погрешности

    - длительность

    фронта

    Тф между

    уровнями

    0,1иа

    и

    0,9иа

    не

    более 1 мс;

    - длительность

    среза

    Тс между

    уровнями

    0,9иа

    и

    0,1иа

    не

    более 5 мс;

    - допустимая

    амплитуда

    выброса

    (Ub)   на

    фронте

    и

    срезе

    импульса, не более 3

    В при длительности

    (Тв) не более 0,3

    мкс.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    .702.-7а

2.3.3.4 Интервал между одиночными импульсами определяется программой управления изделием, которая разрабатывается пользователем, и составляет не менее 10 мс.

  • 2.3.3.5 В имитаторах ИД обеспечивается возможность подключения внешнего генератора помех к выходам любого программно выбранного канала, который должен быть предварительно установлен в состояние «разомкнуто». Напряжение сигнала помехи не должно выходить за пределы диапазона ± 10 В. Максимальная частота гармонических составляющих сигнала помехи не более 10 МГц.

  • 2.3.4 Имитация ВКУ

    путем ключ»

  • 2.3.4.1 Изделие имитирует ВКУ по 20 двухпроводным каналам замыкания/размыкания датчиков типа «незапитанный электронный (НК).

  • 2.3.4.2 Изделие обеспечивает следующие параметры имитатора

ВКУ:

сЗ

Й

ч

-падение напряжения в состоянии «замкнуто» при внешнем токе, протекающем через имитатор, от 50 до 200 мА, не более 2 В;

- протекающий ток в состоянии «разомкнуто»,  при

напряжении от 24 до 34 В, не более 100 мкА.

внешнем

2.3.4.3 Длительность состояния «замкнуто» имитаторов

10 до 250 мс с шагом 10

задается программно в диапазоне от

ВКУ

мс.

К

ч о С

  • 2.3.4.4 Состояния «замкнуто» задаются программно независимо для

или «разомкнуто» имитаторов ВКУ каждого канала

имитатора ВКУ.

ч ю

!>■

  • 4

«

«

  • 5

2.3.4.5 Длительность состояния «разомкнуто» определяется программой пользователя и составляет

имитаторов ВКУ не менее 30 мс.

« « S

ч эт m

к

ч о С

к

  • 4 о к

Z

« «

  • 5

т,

Г-’

О

ЧО

04

'Г,

2.3.4.6 Изделие обеспечивает измерение на любом одном программно выбранном канале имитатора ВКУ следующих параметров:

  • - амплитуда (Ua) напряжения на имитаторе в диапазонах минус 35 до 35 В;

  • - длительность (Ти) импульса на уровне 0,5Ua в диапазоне 3 до 10 мкс (Ua - амплитуда импульса).

Примечание - На время измерения устанавливается

от

от

гальваническая связь каналов ВКУ с корпусом изделия.

2.3.4.7 Пределы допускаемой погрешности измерений напряжения, приведенной к верхнему пределу диапазона измерений, ± 2 %.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

16

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

к

ч о С

к

  • 4 о к

Z

« «

  • 5

т,

Г-’

О

о

40

04

'Г,

2.3.4.8 Пределы допускаемой абсолютной погрешности измерений длительности импульса: ± [0,02Ти + 2То] с,

где Ти - длительность измеряемого импульса, с;

То - период дискретизации измерителя, с (минимальное значение То равно 1^10-10 с).

2.3.4.9 Имитаторы ВКУ гальванически развязаны от цепей питания, управления

Электрическая не менее 150 В.

Сопротивление

и корпуса изделия.

прочность гальванической развязки

гальванической развязки не менее 20 МОм.

2.3.4.10 Изделие обеспечивает возможность подключения внешнего генератора помех к выходам любого программно выбранного канала имитатора ВКУ, при этом линии выбранного имитатора датчиков отключаются от выходов изделия. Напряжение сигнала помехи не должно выходить за пределы диапазона от минус 30 до 30 В. Максимальная частота гармонических составляющих сигнала помехи не более 10 МГц.

2.3.5 Имитатор нагрузки ОКУ

2.3.5.1 Изделие имитирует резистивную нагрузку для любого одного программно выбранного канала ОКУ со следующими параметрами:

  • - сопротивление постоянному току 200 Ом ± 1 %;

  • - средняя рассеиваемая мощность не менее 2 Вт.

2.3.5.2 Имитатор нагрузки ОКУ по команде пользовательского ПО соединяется одним своим выводом с одной из 17 линий «+ОКУ», а другим своим выводом с одной из 17 линий «-ОКУ», поступающими в изделие от ОК.

Примечания

1 Скважность импульсов команд, подаваемых от ОК на имитаторы нагрузки ОКУ не менее 5.

2 Максимальная амплитуда напряжения импульсов команд, подаваемых от ОК на имитаторы нагрузки ОКУ не более 30 В.

2.3.5.3 Изделие определяет линии «+ОКУ», по которым поступили команды, имеющие вид импульса напряжения, приложенного между линией «+ОКУ» и линией «-U А» или линией «-U Б» (линии «-U А» или «-U Б» выбираются программно), с параметрами:

  • - значение амплитуды импульса напряжения находится в пределах 20 до 30 В;

  • - длительность импульса от 1 до 200 мс.

Значение амплитуды импульса или уровня напряжения отсчитывается относительно линии «-U A» или линии «-U Б».

Примечание - Линии «-U А», «-U Б» поступают в изделие от ОК.

от

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

17

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ЧО

04

'Г,

2.3.5.4 Изделие определяет линии «-ОКУ», по которым поступили команды, имеющие вид импульса напряжения, приложенного между линией «-ОКУ» и линией «+U А» или линией «+U Б» (линии «+U А» или «+U Б» выбираются программно), с параметрами:

  • - значение амплитуды импульса напряжения находится в пределах от 20 до 30 В;

  • - длительность импульса от 1 мс до 200 мс. Значение амплитуды импульса или уровня напряжения

отсчитывается относительно линии «-ОКУ».

Примечание - Линии «+U А», «+U Б» поступают

2.3.5.5 Информация о которым поступили команды, программой пользователя.

номерах линий «+ОКУ» и сохраняется до момента

в изделие от ОК.

линий «-ОКУ», по чтения ее

нагрузки ОКУ при подсоединенных к нему программно выбранных линиях «+ОКУ» и «-ОКУ» обеспечивается измерение следующих параметров команды управления:

-амплитуда Ua импульса команды в диапазоне от 0 до 30 В;

-длительность Ти импульса команды на уровне 0,5иа в диапазоне от 20 до 200 мс.

2.3.5.6 На имитаторе

2.3.5.7 Пределы допускаемой абсолютной амплитуды напряжения команд управления равны

погрешности измерений ± 0,5 В.

погрешности измерений

2.3.5.8 Пределы допускаемой абсолютной длительности команд управления равны ± [0,02Ти + 2То], где Ти - значение длительности;

То - период дискретизации (семплирования), устанавливаемый программно. Минимальное значение То равно 10 нс.

2.3.5.9 В изделии исключена возможность непосредственного друг с другом.

соединения линий «-U А», «+U А», «-U Б», «+U Б»

2.3.6 Формирование сигнала эталонной

2.3.6.1 Изделие обеспечивает формирование частоте импульсных сигналов развязанной трансформатором

2.3.6.2 Электрические

частоты

частоты 1 линии.

высокоточных

кГц по гальванически

выдаваемых импульсов нагрузки равной (200

по

частоты

± 40)

параметры

1 кГц при сопротивлении эквивалентной

Ом и суммарной ёмкости нагрузки, равной (2700 ± 135) пФ:

- амплитуда импульса Ua в диапазоне от 4,5 до 10 В 0,5 В;

-длительность импульса Ти на уровне 0,5иа в диапазоне от 4 до 10 мкс с шагом 0,5 мкс;

с шагом

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

18

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

2.3.6.3 Пределы допускаемой относительной погрешности воспроизведения частоты при выпуске изделия из производства ± 2^10-9.

2.3.6.4 Пределы допускаемой относительной погрешности воспроизведения частоты за год не более ± 1^10-8.

Примечание - Значения относительной погрешности воспроизведения частоты за год выбором встраиваемого в модуль

2.3.6.5 Время выхода на питания генератора частоты не

2.3.7 Формирование

(«СВ»)

в допускаемых пределах гарантируется изделия блока стандарта частоты.

режим после программного включения более 15 мин.

сигналов «1кГц», «Сверка времени»

2.3.7.1 Изделие формирует, в четырех гальванически изолированных от нагрузки трансформаторами каналах, одиночный импульс или непрерывную последовательность импульсов с параметрами:

-амплитуда импульса иа

с шагом 0,5 В;

в диапазоне от 4,5

  • - длительность импульса Ти на уровне 0,5Ua от 4 до 10 мкс, с шагом 0,5 мкс;

  • - длительность    фронта импульса

0,1иа и 0,9иа, не более 1 мкс;

  • - частота следования

непрерывной последовательности Частота задается программно

2.3.7.2 Формирование параметрами:

  • - сопротивление 200 Ом

  • - емкость 1100 пФ ± 10

Тф

между

до 10 В,

диапазоне

уровнями

импульсов   (Еслед)

в диапазоне от с шагом 1 Гц.

при

500

формировании до 1500 Гц.

импульсов обеспечивается на

нагрузку с

± 20 %;

о

%.

2.3.7.3 Изделие обеспечивает синхронную выдачу импульсов или импульсной последовательности по всем четырем каналам формирования сигналов «1кГц», «СВ» с

разбросом не более 1 мкс.

формирования сигналов «1 кГц» и «СВ» генератора помех. Сигнал помехи

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ЧО

04

'Г,

2.3.7.4 В каналах предусмотрены входы для подаваться на любой программно выбранный канал, который должен быть предварительно установлен в состояние «разомкнуто». Пределы допустимой амплитуды сигнала помехи ± 2 В.

может

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

19

  • 2.3.8 Прием сигналов от дискретных датчиков

  • 2.3.8.1 Изделие принимает сигналы от 20 дискретных датчиков (ДД) типа «незапитанный электронный ключ» и обеспечивает подключение к осциллографу любого программно выбранного ДД.

  • 2.3.8.2 Линии ДД не имеют гальванической связи, а также связи через емкостные элементы с шинами первичного питания, цепями управления и цепями технологического контроля.

  • 2.3.8.3 Напряжение в линиях ДД не превышает пределов диапазона напряжений от минус 1 до 10 В.

  • 2.3.8.4 Ток опроса в линиях ДД - не более 0,4 мА.

  • 2.3.8.5 Длительность импульса опроса в линиях ДД - в диапазоне от 100 до 300 мкс.

    2.3.8.6 Изделие обеспечивает определение состояния ДД

    (фиксация состояния «Замкнуто» и «Разомкнуто») при следующих

    характеристиках

    состояний емкость

    ДД:

    -выходная

    датчика  (вместе

    с емкостью кабеля )

    не

    более 3000 пФ

    ;

    - падение

    напряжения

    на

    датчике в

    состоянии «Разомкнуто»

    не

    менее 5 В;

    - падение

    напряжения

    на

    датчике в

    состоянии «Замкнуто»

    не более 1 В.

    2.3.8.7 Определение состояний ДД производится последовательно по каждому программно выбранному ДД.

    2.3.8.8 Информация о состоянии ДД хранится в отдельном регистре, доступном по чтению для пользовательского программного обеспечения.

    2.3.8.9 Изделие обеспечивает измерение падения напряжения на ДД. Падение напряжения определяется пользовательским ПО на основе осциллограмм напряжения на ДД, полученных при помощи осциллографа, входящего в состав изделия. Измерение падения напряжения в линиях ДД производится последовательно по каждому программно выбранному ДД.

    2.3.8.10 Изделие обеспечивает измерение среднеквадратичного значения уровня помех, создаваемых ОК в линиях ДД, в диапазоне частот от 20 Гц до 4 МГц. Уровень помех определяется пользовательским ПО с помощью покупного мультиметра 3458A,

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    20

входящего в состав изделия. Измерение уровня помех в линиях ДД производится последовательно по каждому программно выбранному ДД.

Примечание - На время измерений устанавливается гальваническая связь линий ДД с корпусом изделия.

  • 2.3.9 Прием сигналов от температурных датчиков

  • 2.3.9.1 Изделие принимает сигналы от четырех температурных датчиков (ТД) и обеспечивает подключение к осциллографу любого программно выбранного ТД.

  • 2.3.9.2 Линии ТД не имеют гальванической связи, а также связи через емкостные элементы с шинами первичного питания, цепями управления и цепями технологического контроля.

2.3.9.3 Напряжение в линиях ТД не превышает пределов диапазона напряжений от минус 1 до 10 В.

сЗ

Й

ч

К

ч о С

2.3.9.4 Изделие обеспечивает измерение по четырехпроводной схеме значений сопротивления постоянному току ТД при следующих характеристиках измерений:

  • - диапазон

от 70 до 150 Ом;

  • - максимальный

измеряемых

значений

сопротивлений

протекающий через  измеряемое

ток опроса, сопротивление не более 5 мА;

- допускаемая абсолютная погрешность измерений по четырехпроводной схеме не более ± производятся с использованием покупного входящего в состав изделия. Измерения по каждому программно выбранному ТД.

сопротивления

0,05  Ом. Измерения

мультиметра 3458A, выполняются последовательно

ч ю

!>■

  • 4

«

«

  • 5

  • 2.3.9.5 Измеренное значение сопротивления для каждого ТД хранится в отдельном регистре, доступном по чтению для пользовательского ПО.

    « « S

    ч эт m

    т,

    Г-’

    О

  • 2.3.9.6 Изделие обеспечивает измерение среднеквадратичного значения уровня помех, создаваемых ОК в линиях ТД, в диапазоне частот от 20 Гц до 4 МГц. Уровень помех определяется пользовательским ПО с помощью покупного мультиметра 3458A, входящего в состав изделия. Измерение уровня помех производится последовательно по каждому программно выбранному каналу.

Примечание - На время измерений устанавливается гальваническая связь линий ТД с корпусом изделия.

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ЧО

04

'Г,

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

21

  • 2.3.10 Имитация каналов МКО

  • 2.3.10.1 Изделие обеспечивает обмен информацией и проверку функционирования ОК по линиям импульсных дублированных гальванически развязанных сигналов МКО (ГОСТ Р 52070-2003).

  • 2.3.10.2 В изделии для проверки функционирования канала МКО (по ГОСТ Р 52070-2003) используются покупные устройства фирмы Ballard Technology: OmniBusBox 162-555-555, разветвителями трансформаторными 17011, терминаторами 1701. Технические характеристики каналов МКО обеспечиваются выбранным оборудованием.

  • 2.3.10.3 В изделии предусмотрен вход для подачи сигнала помехи на внутренную магистраль МКО.

  • 2.3.11 Генерирование напряжения постоянного тока для ОК

    2.3.11.1 Изделие обеспечивает электропитание ОК по одному каналу.

    Выходные характеристики системы электропитания, обеспечиваемые изделием:

    -максимальное выходное напряжение постоянного тока, В 60;

    -максимальный выходной постоянный ток , А               20;

    - максимальная выходная мощность, Вт                      300.

    • 2.3.11.2 Технические характеристики системы электропитания обеспечиваются покупным источником питания постоянного тока N6701A + N6754A фирмы Agilent с опцией отключения выходов.

    • 2.3.11.3 Изделие обеспечивает программное управление источником питания постоянного тока N6701A + N6754A по интерфейсу GPIB.

    • 2.3.11.4 Выходы источника питания постоянного тока

    N6701A + N6754A соединены в изделии с выходным соединителем «ХБ2» на КП1-2904-Р, предназначенным для соединения с ОК.

    2.3.12 Проверка аппаратуры изделия программными средствами изделия

    2.3.12.1 Проверка аппаратуры изделия производится под управлением системы проверки функций ФТКС.52058-01 (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций. Руководство оператора).

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    22

Система проверки функций включает программу проверки функций, программу проверки модулей и программу поверки изделия.

  • 2.3.12.2 Программа проверки функций используется при проведении испытаний изделия.

  • 2.3.12.3 Программа проверки модулей обеспечивает два режима проверки:

-«ОК подключен»;

-«ОК отключен».

Режим «ОК подключен» может использоваться при подключенном к изделию объекте контроля. При выполнении этого режима на выходных цепях изделия не происходит изменения электрических величин.

При выполнении режима «ОК отключен» объект контроля должен от изделия. При

быть обязательно отключен (кабели отсоединены) выполнении этого режима на выходных цепях изменения электрических величин.

В режиме «ОК отключен» используются и кабели из состава ЗИП-О изделия.

изделия происходят

дополнительные устройства

используется при

  • 2.3.12.4 Программа поверки изделия проведении поверки параметров изделия.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    23

3 Состав изделия

  • 3.1 В состав изделия входят:

-управляющая    ПЭВМ,    выполняющая функции управления,

отображения процесса испытаний и документирования результатов;

  • - адаптер интерфейса PCI-VXB, обеспечивающий информационное взаимодействие ПЭВМ с крейтом ^1(БКИ57);

  • - адаптер интерфейса PCI-GPIB, обеспечивающий информационное взаимодействие с источником питания и мультиметром;

  • - стойка СКИ28 (UNC2.702.028);

  • - программное обеспечение изделия;

  • - одиночный комплект запасных частей и принадлежностей (ЗИП-О) изделия;

  • - комплект монтажных частей, содержащий ответные части для соединителей коммутационных панелей;

  • - комплект эксплуатационных документов.

  • 3.1.1 Управляющая ПЭВМ содержит следующие устройства:

  • - системный блок;

  • - монитор жидкокристаллический 24 дюйма по диагонали;

  • - клавиатура;

  • - манипулятор типа «мышь» с ковриком.

  • - ОС Windows 7 Professional 32 bit ( установлена на системный блок ПЭВМ).

  • 3.1.2 В системный блок ПЭВМ установлены адаптеры интерфейсов

PCI-VXB, PCI-GPIB.

  • 3.1.3 Стойка СКИ28 содержит следующие основные составные части:

  • - блок БКИ57  (UNC2.770.057) с установленными модулями VXI,

реализующие функции назначения изделия;

  • - источник бесперебойного питания PW9130i3000R-XL2U;

  • - источник питания N6701A фирмы Agilent;

  • - мультиметр 3458А фирмы Agilent;

  • - устройство OmniBusBox 162-555-555;

  • - коммутационная панель КП1-2904-Р (UNC3.622.149);

  • - коммутационная панель КП2-2904-Р (UNC3.622.152);

  • - сетевой фильтр;

  • - терминатор VXB (UNC3.622.141);

  • - кабели питания и провода заземления;

  • - интерфейсные кабели.

Примечание - Более подробно состав изделия приведен в формуляре на изделие ФТКС.411713.176ФО.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

24

4 Устройство и работа изделия

  • 4.1 Конструкция

  • 4.1.1 Крейт и функциональные модули изделия выполнены в конструктиве «Евромеханика» с учетом требований стандарта IEEE Std 1155-1992.

  • 4.1.2 Конструкция изделия имеет три основных уровня иерархии:

-модуль;

  • - крейт;

  • - стойка.

  • 4.1.3 Модуль представляет собой функционально законченное электронное устройство, снабженное передней панелью с соединителями для связи с коммутационной панелью, экраном и соединителями для связи с магистралью крейта. Модуль устанавливается в крейт по направляющим и механически крепится к крейту разборным соединением.

    • 4.1.4 Крейт представляет собой защищенную кожухом несущую конструкцию, снабженную соединителями для подвода информационных и энергетических каналов.

    • 4.1.5 Крейт предназначен для размещения модулей и взаимодействия их друг с другом и с управляющим компьютером.

    • 4.1.6 В крейте размещена кросс-плата, реализующая магистраль VXIbus, удовлетворяющая требованиям стандарта IEEE Std 1155-1992.

    • 4.1.7 Крейт устанавливается в стойку и крепится к стойке разборным соединением.

    • 4.1.8 В крейте размещены также источники вторичного питания, питающиеся от сети с напряжением от 198 до 242 В переменного тока частотой от 49 до 51 Гц и удовлетворяющие требованиям стандарта IEEE Std 1155-1992.

    • 4.1.9 В крейте имеются электровентиляторы для создания воздушного потока, обтекающего установленные в крейт модули.

    • 4.1.10 Стойка UNC4.135.025 представляет собой шкаф с боковыми и задней защитными панелями (стенками) и предназначена для установки крейта, коммутационных панелей, покупных измерительных приборов, подвода цепей сетевого питания и заземления.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    25

  • 4.1.11 В верхней части каждой стойки размещены электровентиляторы для создания воздушного потока, обтекающего установленные в стойку крейты.

  • 4.1.12 В передней верхней части каждой стойки расположен индикатор включения питания стойки.

    4.1.13 Стойка СКИ28 в задней нижней части содержит блок розеток, на котором размещены:

    • - кабель для   подключения   стойки

    электропитания;

    • - кабель для подключения стойки к шине заземления;

    • - кабель

    первичной

    сети

    подключения

    электровентиляторов

    сети

    электропитания;

    • - кабель подключения индикатора включения питания стойки к сети электропитания;

    • - автомат защиты который срабатывает при

    • - два соединителя питания (ИБП);

    сети первичного питания от перегрузки, превышении током нагрузки величины 16 А;

    для подключения

    источника бесперебойного

    - пять «евророзеток» на 16 А,  250

    пяти потребителей электрической энергии.

    В для подключения кабелей

    4.1.14 Стойка

    содержит фильтр

    первичного

сЗ

Й

ч

электропитания.

В задней нижней части болт М8 заземления стойки. фиксаторами роликовые опоры, установке.

К

ч о С

4.2 Структура

стойки установлены шина заземления и

Стойка опирается на снабженные облегчающие ее перемещение при

ч ю

!>■

  • 4

«

«

  • 5

  • 4.2.1 Структура изделия представлена на схеме

электрической структурной ФТКС.411713.176Э1.

« « s

ч эт m

т,

Г-’

О

4.2.2 Управляющим ядром изделия является ПЭВМ, которая обеспечивает связь с магистралью VXI крейта и с установленными в крейт изделия модулями.

4.2.3 Модуль VXI-VXB в слоте ноль БКИ57 соединен кабелем 1 VXB UNC4.853.105 с адаптером PCI-VXB, установленным в ПЭВМ и образуют магистраль VXB.

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ЧО

04

'Г,

4.2.4 ПЭВМ обеспечивает также связь по интерфейсу «Ethernet» с устройством OmniBusBox, а по магистрали GPIB с мультиметром 3458А и источником питания N6701A.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

26

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

к

ч о С

к

  • 4 о к

Z

« «

  • 5

4.2.5 Крейт, с установленными в нем модулей, образует блок коммутации и измерения - БКИ57. Состав БКИ57 приведен в схеме электрических соединений UNC2.770.057Э4.

4.2.6 В состав изделия входит одна стойка - СКИ28 (UNC2.702.028). Состав СКИ28 приведен в перечне элементов схемы электрических соединений UNC2.702.028Э4 (см. также

монтажный чертеж СКИ28 UNC2.702.028M4).

4.2.7 Модули БКИ57 соединены штатными кабелями к коммутационной панели КП1-2904-Р, на которой расположены соединители для подключения кабелей объекта контроля.

4.2.8 Устройство OmniBusBox 162-555-555 фирмы Ballard Technology соединено штатными кабелями к коммутационной панели

КП2-2904-Р, на которой расположены соединители для подключения кабелей объекта контроля.

4.2.9 Модули, установленные в БКИ57, обеспечивают: -имитацию ИД (модуль ИД-Р -имитацию датчиков СК-НК

  • - формирование внешних

UNC3.031.176);

  • - имитацию резистивной UNC3.031.130);

  • - формирование эталонной

  • - формирование сигналов UNC3.031.172);

  • - прием UNC3.031.173 установленный

UNC3.031.189);

(модуль ИМ2-М-01 UNC3.031.177); команд управления   (модуль ИМ2-М

нагрузки для ОКУ (модуль   ИМ3

частоты (модуль МФЭЧ UNC3.031.175);

«1 кГц» и «СВ»   (модуль ИМ1-М

сигналов и на

  • - измерение сигналов помех установленных на

телеметрических датчиков ОК (модуль МПКТС один мезонинный модуль МК30-2 Л ФТКС.468266.018, носителе мезонинов НМУ ФТКС.468269.003); параметров сигналов от датчиков СК, НК, ВКУ, ТМ и (два мезонинных модуля   ОСЦ5   UNC3.031.150,

носителях мезонинов НМ-М).

4.2.10 При обращении программного обеспечения изделия к модулю (драйверу модуля) модуль имеет координаты вида: «логический адрес крейта/номер слота» (сокращенно: «крейт/слот») (см. таблицу А.2 приложения А).

т,

Г-’

О

о

40

04

'Г,

4.2.11 При обращении программного обеспечения изделия к мезонину (драйверу мезонина) мезонин имеет координаты вида: «логический адрес крейта/номер слота носителя мезонинов/номер позиции на модуле НМ-М(НМУ)» (сокращенно: «крейт/слот/позиция»)

(см. таблицы А.2 и А.4 приложения А).

4.2.12 Логический адрес крейта и адрес обращения по интерфейсу VXI-VXB к модулю (слот 0) и встроенного в ПЭВМ

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

27

адаптера PCI-VXB однозначно связаны. Перед установкой модулей VXI-VXB в крейт на переключателе адреса модуля слота 0 должен быть установлен адрес, соответствующий логическому номеру крейта согласно таблице А.3 приложения А.

сЗ

Й

ч

к

ч о С

ч ю

!>■

  • 4

« «

  • 5

« « s

ч эт m

'Г, Г-’

о

о

к

ч о С

к

  • 4 о к

Z

« «

  • 5

40

04

'Г,

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

28

  • 4.3 Соединение составных частей изделия

  • 4.3.1 Соединение составных частей изделия между собой производится в соответствии со схемами соединений:

-ФТКС.411713.176Э4 Система автоматизированная измерительная ТЕСТ-2904-Р Схема электрическая соединений;

-UNC2.702.028Э4 СКИ28 Схема электрическая соединений.

  • 4.4 Работа изделия

  • 4.4.1 Порядок выполнения изделием реализуемых им функций и задаваемые при этом значения параметров определяются прикладной программой, управляющей работой изделия. Прикладные программы разрабатываются пользователем.

  • 4.4.2 Прикладная программа исполняется ПЭВМ, входящей в состав изделия.

  • 4.4.3 ПО изделия работает в среде операционной системы MS Windows 7 (32 bit).

  • 4.4.4 Каждый из модулей изделия со своим драйвером образуют «инструмент», реализующий определенный для этого инструмента набор функций.

  • 4.4.5 Каждая из функций изделия реализуется определенным набором (последовательностью) функций одного или нескольких инструментов, входящих в изделие.

  • 4.4.6 Для реализации некоторой функции изделия необходимо открыть сеанс управления инструментом, участвующим в реализации этой функции, сообщить драйверу инструмента необходимые данные, требуемую последовательность допустимых для драйвера функций и передать ему управление.

  • 4.4.7 В каждый момент времени управление может быть передано не более чем одному драйверу, который управляет не более чем одним модулем.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    29

5 Устройство и работа составных частей изделия

  • 5.1 Устройство и работа покупных составных частей изделия изложены в поставляемых с ними эксплуатационных документах.

  • 5.2 Работа каждого из модулей изделия описана в его руководстве по эксплуатации:

-UNC3.031.086 VXI-VXB Руководство по эксплуатации;

-UNC3.031.130 ИМ3 Руководство по эксплуатации;

  • - UNC3.031.150        Осциллограф        цифровой        ОСЦ5

Руководство по эксплуатации;

  • - UNC3.031.172 ИМ1-М Руководство по эксплуатации;

  • - UNC3.031.173 МПКТС Руководство по эксплуатации;

  • - UNC3.031.175 МФЭЧ Руководство по эксплуатации;

  • - UNC3.031.176 ИМ2-М Руководство по эксплуатации;

  • - UNC3.031.189 ИД-Р Руководство по эксплуатации;

  • - ФТКС.468266.018 МК30-2Л Руководство по эксплуатации;

  • - ФТКС.468269.011 НМ-М Руководство по эксплуатации;

  • - ФТКС.468269.003 НМУ Руководство по эксплуатации.

    s

    5.3 Функции, допустимые для каждого из драйверов модулей, описаны в документах:

    - UNC.76130-01

    32

    01

    Драйвер ИМ3

    Руководство

    системного

    программиста;

    - UNC.76150-01

    32

    01

    Осциллограф

    цифровой ОСЦ5 Драйвер

    Руководство системного программиста;

    - UNC.76172-01  32  01 ИМ1-М Драйвер

    Руководство

    системного

    программиста;

    - UNC.76176-01

    32

    01

    МПКТС Драйвер

    Руководство

    системного

    программиста;

    - UNC.76174-01

    32

    01

    МПКСС Драйвер

    Руководство

    системного

    программиста;

    - UNC.76175-01

    32

    01

    МФЭЧ Драйвер

    Руководство

    системного

    программиста;

    - UNC.76176-01

    32

    01

    ИМ2-М Драйвер

    Руководство

    системного

    программиста;

    - ФТКС.34003-01

    32

    01

    Informtest VISA

    Руководство

    системного

    программиста;

    - ФТКС.75018-01

    32

    01

    Драйвер МК30-2Л

    Руководство

    системного

    программиста;

    - ФТКС.76902-01

    32

    01 Драйвер НМ

    Руководство

    системного

    программиста.

5.4 Управление работой каждого из модулей при помощи управляющей панели описано в документах:

- UNC.66130-01  34  01 Управляющая панель инструмента ИМ3

Руководство оператора;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

30

Управляющая

- UNC.66150-01  34  01 Осциллограф цифровой ОСЦ5

панель инструмента Руководство оператора;

- UNC.

66172-01

34

01

ИМ1-М

Управляющая

Руководство

оператора

;

- UNC.

66173-01

34

01

МПКТС

Управляющая

Руководство

оператора

;

- UNC.

66175-01

34

01

МФЭЧ

Управляющая

Руководство

оператора

;

- UNC.

66176-01

34

01

ИМ2-М

Управляющая

Руководство

оператора

;

- UNC.

66189-01

34

01

ИД-Р

Управляющая

Руководство

оператора

;

- ФТКС

.65018-01

34

01

Управляющая панель

Руководство

оператора

;

панель

панель

панель

панель

панель

- ФТКС.66902-01  34

Руководство оператора.

инструмента

инструмента

инструмента

инструмента

инструмента

инструмента МК30-2Л

01 Управляющая панель инструмента НМ

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

31

6 Инструмент и принадлежности

6.1 Принадлежности, используемые изделия и проверке модулей, входящих в проверки модулей (см. ФТКС.52058-01 34 автоматизированная измерительная ТЕСТ-2904-Р функций. Руководство оператора),

при поверке параметров состав изделия, по программе 01 Система

Система проверки приведены в таблице 6.1.

Таблица 6.1

Наименование

принадлежности

Обозначение

принадлежности

Кол., шт .

Примечание

UNC3.622.154

Устройство

ИД-Р-200-1

1

UNC4.853.355-01

Кабель BNC-BNC

2

Из состава ЗИП-О

(ФТКС.411713.176ЗИ)

UNC4.853.888

Кабель BNC-3458A

1

То же

UNC4.853.891

Кабель ТЕСТ-МКО

1

То же

UNC4.853.947

Кабель ТЕСТ-ИЗМЕР

1

То же

UNC4.853.950

Кабель КОРПУС-ИЗМЕР

1

То же

UNC4.854.041

Кабель ГЕН-12000

1

То же

UNC4.854.042

Кабель ГЕН-2400

1

То же

UNC4.854.043

Кабель ГЕН-1200

1

То же

UNC4.854.044

Кабель ГЕН-240

1

То же

UNC4.854.045

Кабель ГЕН-120

1

То же

UNC4.854.046

Кабель R-3458A

1

То же

UNC4.854.087

Кабель ЗМФЭЧ-BNC

1

То же

UNC4.854.088

Кабель 1BNC-3458А

1

То же

UNC4.854.089

Кабель 8-ИМ2-ИМ1

1

То же

UNC4.854.090

Кабель 5-ИМ2-ИМ1

1

То же

UNC4.854.091

Кабель ИП^-ИМ2

1

То же

UNC4.854.092

Кабель 1-СНЦ10-ВЫС

1

То же

UNC4.854.093

Кабель ИП^-ВКУ

1

То же

UNC4.854.094

Кабель 1-ИМ2-ИМ1

1

То же

UNC4.854.095

Кабель 2-ИМ2-ИМ1

1

То же

UNC4.854.096

Кабель 4-ИМ2-ИМ1

1

То же

UNC4.854.097

Кабель ИМ2-ОСЦ5

1

То же

UNC4.854.098

Кабель ИП-BNC

1

То же

UNC4.854.099

Кабель ИДР-ИМ2

1

То же

UNC4.854.100

Кабель 1МПКТС-НК

1

То же

UNC4.854.101

Кабель 3МПКТС-НК

1

То же

UNC4.854.102

Кабель 3-ИМ2-ИМ1

1

То же

UNC4.854.103

Кабель 6-ИМ2-ИМ1

1

То же

UNC4.854.104

Кабель 7-ИМ2-ИМ1

1

То же

UNC4.854.111

Кабель ОКУ1-11

1

То же

UNC4.854.112

Кабель ОКУ12-17

1

То же

UNC4.854.113

Кабель 1ОКУ1-12

1

То же

UNC4.854.114

Кабель 1ОКУ13-17

1

То же

UNC4.854.115

Кабель 2ОКУ1-12

1

То же

UNC4.854.116

Кабель 2ОКУ13-17

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

32

s

Z

Продолжение таблицы 6.1

Наименование принадлежности

Обозначение

принадлежности

Кол., шт .

Примечание

UNC4.854.117

Кабель 5-7-ИМ2-ИМ1

1

Из состава ЗИП-О

(ФТКС.411713.176ЗИ)

UNC4.854.118

Кабель 3ОКУ1-12

1

То же

UNC4.854.119

Кабель 3ОКУ13-17

1

То же

UNC4.854.120

Кабель ХБ5-ТД

1

То же

UNC4.854.121

Кабель ХБ30-ТД

1

То же

UNC4.854.122

Кабель 4МФЭЧ-ВЫС

1

То же

UNC4.854.130

Кабель ОКУ-ППВ1

1

То же

UNC4.854.131

Кабель ОКУ-ППВ2

1

То же

UNC4.854.133

Кабель 2МПКТС-НК

1

То же

UNC4.854.134

Кабель 4МПКТС-НК

1

То же

UNC4.854.135

Кабель ТЕСТ1-ХБ-12

1

То же

UNC4.854.136

Кабель ТЕСТ2-ХБ-12

1

То же

UNC4.854.137

Кабель ТЕСТ1-ХБ20-23

1

То же

UNC4.854.138

Кабель ТЕСТ2-ХБ20-23

1

То же

UNC4.854.139

Кабель ТЕСТ1-ХБ21-22

1

То же

UNC4.854.140

Кабель ТЕСТ2-ХБ21-22

1

То же

UNC4.854.141

Кабель ТЕСТ1-ХБ5

1

То же

UNC4.854.142

Кабель ТЕСТ1-ХБ30

1

То же

UNC4.854.143

Кабель ТЕСТ2-ХБ30

1

То же

UNC4.854.144

Кабель ТЕСТ1-ХБ9-10

1

То же

UNC4.854.145

Кабель ТЕСТ2-ХБ9-10

1

То же

UNC4.854.146

Кабель ТЕСТ-10К-2

1

То же

UNC4.854.147

Кабель ТЕСТ1-50К-1

1

То же

UNC4.854.148

Кабель ТЕСТ2-ХБ5

1

То же

UNC4.854.149

Кабель TECT1-BNC

1

То же

UNC4.854.150

Кабель TECT2-BNC

1

То же

UNC4.854.151

Кабель НШ1М

1

То же

UNC4.854.152

Кабель ИД-200-3

1

То же

UNC4.854.153

Кабель X12-BNC

1

То же

UNC5.282.105

Соединитель контрольный

Т-МКО

1

То же

UNC5.282.116

Соединитель контрольный

1-ТД-ХБ5

1

То же

UNC5.282.117

Соединитель контрольный

2-ТД-ХБ5

1

То же

UNC5.282.118

Соединитель контрольный

1-ТД-ХБ30

1

То же

UNC5.282.119

Соединитель контрольный

2-ТД-ХБ30

1

То же

Тройник BNC (Т -образный plug-jack-jack, волновое сопротивление 50 Ом)

2

То же

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

33

6.2 Инструмент, используемый при сборке, разборке и техническом обслуживании изделия, приведен в таблице 6.2.

s

Таблица 6.2

Наименование инструмента

Назначение

Кол

шт.

Примечание

Отвертки

ГОСТ 7199-88: -7810-0932 (плоская, лопатка 1,2х8,0);

-7810-0981 (крестообразная с диаметром стержня 6 мм); -7810-1031 (плоская, лопатка 0,5х3,5);

-7810-1032 (крестообразная с диаметром стержня 3 мм); -7810-1037 (плоская, лопатка 0,8х5,5);

-7810-1038 (крестообразная

с диаметром стержня 4 мм)

Сборка, разборка винтовых соединений от

М2 до М6

1

1

1

1

1

1

Обеспечивается пользователем

Ключ 7811-0001 (4x5)

ГОСТ 2839-80

Сборка, разборка винтовых соединений с гайками М2 и М2,5

1

То же

Ключ 7811-0002 (5,5x7)

ГОСТ 2839-80

Сборка, разборка винтовых соединений с винтами М3 с шестигранной головкой и с гайками М3 и М4

1

То же

Ключ 7811-0006 (7x8)

ГОСТ 2839-80

Сборка, разборка винтовых соединений с гайками М4 и М5

1

То же

Ключ 7811-0004 (10x12)

ГОСТ 2839-80

Ключ 7811-0461 (11x13)

ГОСТ 2839-80

Сборка, разборка винтовых соединений с гайками М6 и М8

1

2

То же

То же

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

34

7 Маркировка

7.1 Маркировка изделия и его составных частей выполнена:

-в виде шильдиков:

  • 1) на СКИ - на верхней части левой задней вертикальной стойки каркаса (шильдики видны при открытой боковой стенке стойки) и на верхней лицевой части стойки;

  • 2) на БКИ - в правом нижнем углу левой боковой стенки крейта и на нижней лицевой части;

  • 3) на коммутационных панелях - на левой боковой стенке кожуха;

  • - в виде этикеток:

  • 1) на кабелях;

  • 2) на кабелях коммутационных панелей;

  • - в виде гравировки на модулях (под ручкой в верхней части лицевой панели или на верхней ручке).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

35

8 Тара и упаковка

8.1 Конструкция тары

8.1.1 Транспортная тара изделия конструктивно выполнена в виде односекционных и двухсекционных (для укладки коммутационных панелей) деревянных ящиков.

8.1.2 Эксплуатационная документация на изделие укладывается в ящик с номером 1/N, где N - общее число поставляемых ящиков.

8.1.3 БКИ устанавливается на два опорных бруска, расположенных на дне ящика. При этом их ручки должны быть обращены в сторону опорного бруска, расположенного на дне ящика вдоль его короткой стороны.

  • 8.1.4 Ящики с ЗИП-О и составными частями изделия (в том числе и кабелями) заполняются коробками и упаковками в соответствии с описью и схемой укладки, при этом, покупные:

-источник питания N6701A;

-ПЭВМ;

  • - устройство OmniBusBox 162-555-555;

  • - мультиметр 3458А,

укладываются в транспортную тару в упаковке изготовителя.

  • 8.1.5 Коммутационные панели, закрепленные болтами на транспортных пластинах, устанавливаются в ящике в направляющие, расположенные на боковых стенках ящика.

  • 8.1.6 Фиксация упаковок в ящиках производится двумя прижимными брусками. Бруски фиксируются шурупами через боковые стенки ящика (по 2 штуки в каждый торец бруска). Сторона прижимных брусков, обращенная к упаковке, оклеена амортизирующим материалом.

  • 8.1.7 Фиксация стойки осуществляется с помощью брусков, расположенных (по отношению к стойке) на передней и задней стенках ящика.

8.2 Расконсервация изделия

8.2.1 Вскройте транспортную тару и извлеките упакованные составные части изделия. Проверьте извлеченные из ящиков составные части изделия на соответствие описям и ведомости упаковки.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

36

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

к

ч о С

к

  • 4 о к

Z

« «

  • 5

т,

Г-’

О

о

40

04

'Г,

8.2.2 Вскройте упаковку. При вскрытии полиэтиленовых мешков отрежьте минимально необходимую для вскрытия полоску со швом, обеспечив возможность повторного использования упаковки.

8.2.3 Разверните и удалите обертку с БКИ57, стойки и коммутационных панелей.

8.2.4 Снимите с распакованных составных частей изделия мешочки с линасилем.

8.2.5 Снимите коммутационные панели с транспортных пластин, отвернув удерживающие их болты и шурупы.

8.2.6 Обеспечьте сохранность деталей и составных частей упаковки и тары на случай повторной консервации.

8.3 Консервация изделия

8.3.1 Консервация изделия должна производиться в специально оборудованном помещении при температуре воздуха не ниже 15 °C и не выше 35 °C и при относительной влажности не более 70 %.

8.3.2 Изделие, поступившее на консервацию, сухим, очищенным от жировых и других загрязнений

8.3.3 Подготовьте мешочки с предварительно линасилем ИФХАН-100 ТУ-02-7-194-85.

должно быть и пыли.

высушенным

8.3.4 Подготовьте к упаковке коммутационные панели, для чего закрепите их на транспортных пластинах с помощью болтов M8-6gx30.58.016 ГОСТ 7805-70.

8.3.5 Подготовьте к упаковке кабели, свернув их и связав шпагатом, а соединители, оберните оберточной бумагой и закрепите обертки шпагатом.

8.3.6 Подвяжите мешочки с линасилем к ручкам БКИ57 (по два мешочка к каждому), укладкам коммутационных панелей (по одному мешочку к укладке) и стойке (четыре мешочка), равномерно расположив их по объему.

8.3.7 Все элементы крепления составных частей, снятых со стоек на период транспортирования или складского хранения, установить на свои штатные места.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

37

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

о

8.3.8 Установите на все соединители, расположенные на лицевых панелях модулей соответствующие типам соединителей заглушки.

8.3.9 Оберните в оберточную бумагу БКИ57, стойку и укладки с коммутационными панелями, уложите их в полиэтиленовые мешки. Мешки заварите.

8.3.10 Уложите упакованный БКИ57 и коммутационные панели в транспортную тару согласно описям на

8.3.11 Заполните свободные пространства БКИ57 и стенками тарных ящиков прокладками из картона, препятствующими перемещению упаковок тарных ящиков.

крышках ящиков.

между укладками гофрированного относительно

8.3.12 Установите стопорные бруски амортизирующей прокладкой в сторону укладок БКИ57 и транспортных пластин коммутационных панелей и прикрепите шурупами к стенкам ящика.

8.3.13 Уложите в полиэтиленовые мешки составные части ЗИП-О

(в том числе модули), предварительно обернув их оберточной бумагой. Мешки заварите.

8.3.14 Уложите кабели и составные части ЗИП-О (в том числе модули) в коробки, при этом каждый модуль в свою коробку согласно наклеенной на коробку этикетке.

8.3.15 Уложите коробки с кабелями и составными частями ЗИП-О в ящики согласно описи.

8.3.16 Подвяжите в ящиках с ЗИП-О и кабелями к стопорным брускам по одному мешочку с линасилем.

8.3.17 Проверьте правильность укладки и упаковки на соответствие описям.

Проверка (приемка) правильности укладки и упаковки производится соответствии с нормативными документами потребителя

в

(пользователя).

8.3.18 Установите крышки на ящики и прикрепите их к ящикам гвоздями.

к

ч о С

к

  • 4 о к

Z

« «

  • 5

40

04

'Г,

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

38

8.3.19 Установите стойку на поддон ящика. Соберите стенки ящика, следя за тем, чтобы опорные бруски на передней и задней

(по отношению к стойке) стенках ящика точно заняли свое место по отношению к соответствующим опорным поверхностям на стойке.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

39

9 Меры безопасности при эксплуатации изделия

  • 9.1 К проведению работ с изделием допускаются лица, имеющие практические навыки эксплуатации радиоэлектронной аппаратуры, знающие необходимые правила техники безопасности, соответствующие квалификационной группе не ниже III.

  • 9.2 Перед подключением изделия к сети питания необходимо проверить цепи заземления стойки СКИ28, через силовые кабели изделия. Проверить тестером наличие цепи заземления от корпусов стойки к заземляющим контактам вилок силовых кабелей.

  • 9.3 Используйте для электрического соединения составных частей изделия, изделия и контролируемого объекта, изделия и питающей сети, только предназначенные для соответствующих соединений кабели.

  • 9.4 В подключенном к питающей сети изделии запрещается:

-отсоединять составные части изделия от шины заземления;

-извлекать из крейтов установленные в них модули;

  • - извлекать и заменять вставки плавкие;

  • - отсоединять от изделия и подсоединять к изделию кабели питания.

  • 9.5 Лица, выполняющие работы по подключению и отключению кабелей, установке и изъятию крейтов и модулей изделия, должны соблюдать требования по защите от статического электричества.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    40

10 Порядок установки изделия

  • 10.1 Состав персонала

  • 10.1.1 Установка, сборка и разборка изделия должны производиться не менее чем двумя специалистами, один из которых имеет квалификацию инженера.

  • 10.2 Требования к месту установки

  • 10.2.1 Изделие должно эксплуатироваться в сухом отапливаемом помещении, удовлетворяющем нормам СНиП-512-79 и обеспечивающем следующие климатические условия:

  • - температура воздуха               от 5 до 35 °С;

-относительная влажность воздуха до 80 %;

  • - атмосферное давление             от 98 до 105 кПа.

  • 10.2.2 Запрещается установка и эксплуатация изделия в помещениях с химически активной средой и с токопроводящей пылью.

  • 10.2.3 Площадь, необходимая для установки изделия, не менее 5 м кв. Для установки монитора и клавиатуры необходим стол площадью не менее 1,5 м кв.

  • 10.2.4 Проложенные по полу кабели изделия должны быть защищены от повреждения.

  • 10.2.5 Питание изделия должно производиться от промышленной сети с напряжением от 198 до 242 В переменного тока частотой

от 49 до 51 Гц.

  • 10.2.6 Место для установки изделия должно быть оборудовано:

  • - шиной заземления;

  • - подключенной к электрической сети питания розеткой 55812-32A/400B-2P+E (Legrand) из состава монтажного комплекта изделия.

Два контакта розетки должны быть подключены к однофазной сети напряжением 220 В переменного тока частотой 50 Гц проводами сечением не менее 4 мм кв.

Контакт розетки, имеющий маркировку «заземление», должен быть подключен к шине заземления проводом. Величина электрического сопротивления провода заземления на один метр длины не должна превышать 0,002 Ом.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

41

ВНИМАНИЕ: В РОЗЕТКАХ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ПИТАНИЯ ЛЮБОЙ СОСТАВНОЙ ЧАСТИ ИЗДЕЛИЯ, КОНТАКТЫ, ИМЕЮЩИЕ МАРКИРОВКУ «ЗАЗЕМЛЕНИЕ», ЗАПРЕЩАЕТСЯ СОЕДИНЯТЬ С «НУЛЕВОЙ» ЛИНИЕЙ СЕТИ ПИТАНИЯ!

  • 10.3 Порядок установки

    10.3.1 Установку изделия выполняйте, руководствуясь монтажными чертежами и схемами электрическими соединений:

    • - ФТКС.411713.176Э4 Система автоматизированная

    ТЕСТ-2904-Р Схема электрическая соединений;

    • - ФТКС.411713.176МЧ Система автоматизированная чертеж;

    измерительная

    измерительная

    ТЕСТ-2904-Р Монтажный

    -ШС2.702.028Э4

    -ШС2.702.028МЧ

    -ШС2.770.057Э4

    СКИ28 Схема электрическая соединений;

    СКИ28 Монтажный чертеж;

    БКИ57 Схема электрическая соединений.

10.3.2 Произведите расконсервацию изделия.

  • 10.3.3 Проверьте комплектность изделия на соответствие документу ФТКС.411713.176ФО.

    сЗ

    Й

    ч

    К

    ч о С

  • 10.3.4 Извлеките модули из БКИ57, отвинтив крепящие их винты, и проверьте целостность пломбировки модулей и соответствие оттисков клейм ОТК и ВП МО на них в разделе «Свидетельство о приемке» и в листе «Заключение представительства заказчика» паспортов модулей. Установите и закрепите в крейте модули, руководствуясь документом UNC2.770.057Э4 БКИ57 Схема электрическая соединений.

    ч ю

    !>■

    • 4

    «

    «

    • 5

  • 10.3.5 Подготовьте кабели,

    а также принадлежности,

входящие в состав изделия, вынув их из коробок и пакетов и освободив соединители кабелей от бумаги.

  • 10.3.6 Установите стойку изделия на отведенное для нее

место.

« « S

ч эт m

10.3.7 Прикрепите к стойке СКИ28 коммутационные панели КП1-2904-Р, КП2-2904-Р.

т,

Г-’

О

о

10.3.8 Откройте заднюю стенку стойки СКИ28.

Руководствуясь документами UNC2.702.028M4 (СКИ28 Монтажный чертеж) и

UNC2.702.028Э4 (СКИ28 Схема электрическая соединений)

выполните монтаж стойки СКИ28. Закройте заднюю стенку стойки.

к

ч о С

к

  • 4 о к

Z

« «

  • 5

40

04

'Г,

ВНИМАНИЕ: ЗАПРЕЩАЕТСЯ СОЕДИНЯТЬ КЛЕММЫ ЗАЗЕМЛЕНИЯ СОСТАВНЫХ ЧАСТЕЙ ИЗДЕЛИЯ С «НУЛЕВОЙ» ЛИНИЕЙ СЕТИ ПИТАНИЯ!

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

42

10.3.9

модулями.

БКИ57 поставляется с установленными в нем

10.3.10

В случае самостоятельной установки модулей в БКИ57, необходимо пользоваться

пользователем

документом UNC2.770.057Э4

БКИ57 Схема электрическая соединений.

10.3.11 При самостоятельной установке модуля VXI-VXB в БКИ57, необходимо переключателем, расположенным на плате модуля, установить его адрес равным 0 х 10 (шестнадцатеричная система счисления).

10.3.12 Соедините между собой кабелями составные части изделия, руководствуясь схемами:

-ФТКС.411713.176Э4 Система автоматизированная измерительная ТЕСТ-2904-Р Схема электрическая соединений;

-UNC2.702.028Э4 СКИ28 Схема электрическая соединений;

- эксплуатационной документацией на ПЭВМ.

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

о

10.3.13 Используя эксплуатационную документацию мультиметра 3458А и источника питания N6701A, установите адреса интерфейса GPIB:

  • - пять, для мультиметра 3458А;

  • - 22, для источника питания N6701A.

10.3.14 Проверьте коммутационных панелей, проведенной в СКИ28.

10.3.15 Проверить

визуально наличие заземления БКИ57 относительно шины заземления,

тестером в стойке наличие цепей заземления между корпусом стойки (корпусная шина со стороны задней стенки стойки) и:

  • - заземляющим контактам вилки силового кабеля в стойке СКИ28;

  • - вторым концом провода заземления.

Примечание - Рабочее место оператора (стол для монитора, кресло) обеспечивается пользователем изделия.

К ч о С

к

  • 4 о к

Z

« «

  • 5

40

04

'Г,

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

43

10.4 Проведение входного контроля изделия

10.4.1 Распаковку изделия провести в соответствии с подразделом 8.2.

10.4.2 Установку изделия произвести в соответствии с подразделом 10.3

10.4.3 Изделие подвергают входному контролю в объеме проверки и в соответствии с пунктами методики, приведенными в таблице 10.1.

Таблица 10.1

Наименование проверок

Номер пункта ФТКС.411713.176РЭ

Примечание

Технических характеристик

Методов

проверки

Контроль упаковки

8.1.1-8.1.7

Визуально

Проверка

комплектности изделия

ФТКС.411713.176ФО

раздел 4

10.4.4.2

Проверка комплектности эксплуатационных документов

ФТКС.411713.176ВЭ

10.4.4.3

Проверка внешнего вида и качества покрытия изделия

Наличие заводского номера изделия, отсутствие нарушений целостности элементов, контактов и покрытий изделия.

10.4.4.4

Проверка маркировки изделия

Раздел 7

10.4.4.4

Проверка работоспособности изделия в режиме «ОК подключен»

2.3.12

10.4.4.5

Проверка работоспособности изделия в режиме «ОК отключен»

2.3.12

10.4.4.6

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

44

10.4.4.1 Проверку изделия проводят в сухом отапливаемом помещении удовлетворяющем нормам СНиП-512-79 и обеспечивающем следующие климатические условия:

  • - температура воздуха от плюс 5 до плюс 35 °С;

-относительная влажность воздуха не более 80 %;

  • - атмосферное давление от 98 до 105 кПа.

10.4.4.2 Комплектность изделия проверяют на соответствие разделу 4 ФТКС.411713.176ФО.

10.4.4.3 Комплектности поставленных эксплуатационных документов проверяют на соответствие ФТКС.411713.176ВЭ.

  • 10.4.4.4 Проверку внешнего вида изделия, качества покрытий и маркировки производят внешним осмотром.

Результат внешнего осмотра считать положительным, если при выполнении внешнего осмотра было установлено:

  • - наличие заводского номера изделия;

  • - отсутствие нарушений целостности элементов, контактов и покрытий изделия.

  • 10.4.4.5 Для проверки работоспособности изделия в режиме «ОК подключен» необходимо:

  • - включить изделие;

  • - убедиться в положительном результате самотестирования ПЭВМ настольного исполнения и правильности загрузки операционной среды;

  • - выдержать изделие во включенном состоянии 10 минут;

  • - произвести запуск программы ППМ;

  • - провести проверку в режиме «ОК подключен» (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций Руководство оператора);

Результат проверки считать положительным если программа не обнаружила неисправностей (в окне «Результат» выводится сообщение «Норма»).

  • 10.4.4.6 Для проверки работоспособности изделия в режиме «ОК отключен» необходимо:

  • - включить изделие;

  • - убедиться в положительном результате самотестирования ПЭВМ настольного исполнения и правильности загрузки операционной среды;

  • - выдержать изделие во включенном состоянии 10 минут;

  • - произвести запуск программы ППМ;

  • - провести проверку в режиме «ОК отключен» (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций Руководство оператора), выполняя указании программы;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

45

-по окончании проверки на панели программы нажать кнопку «Выход».

Результат проверки считать положительным, если программа не обнаружила неисправностей (в окне «Результат» выводится сообщение «Норма»).

  • 10.4.4.7 При получении положительных результатов по всем видам проверок таблицы 10.1 изделие считается готовым к работе.

  • 10.4.4.8 Результаты входного контроля оформляются в установленном порядке в соответствии с нормативно-технической документацией действующей на предприятии.

    сЗ

    Й

    ч

    К

    ч о С

    ч ю

    !>■

    • 4

    «

    «

    • 5

    « « S

    ч эт m

    т,

    Г-’

    О

    к

    ч о С

    к

    • 4 о к

    Z

    « «

    • 5

    ЧО

    04

    'Г,

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    46

11 Подготовка к работе

  • 11.1 Перед началом работы с изделием изучите документы, перечисленные во введении к настоящему руководству по эксплуатации.

  • 11.2 Проверьте правильность соединения между собой составных частей изделия, руководствуясь документами: ФТКС.411713.176Э4, UNC2.702.028Э4.

  • 11.3 Установите кнопки и переключатели включения питания всех устройств изделия в отключенное (отжатое) положение.

  • 11.4 С помощью штатного кабеля сетевого питания изделия подключите его к сети питания (стойка СКИ28).

  • 11.5 Откройте заднюю стенку СКИ28. Установите в крейте переключатель режимов работы вентиляторов в положение, обеспечивающее работу вентиляторов с переменной скоростью вращения.

  • 11.6 Включите питание СКИ28, для чего в задней нижней части стойки на блоке розеток переведите выключатель автомата защиты сети первичного питания в положение включено(«ВКЛ»). Закройте заднюю стенку стойки.

    • 11.7 Включите источник бесперебойного питания PW9130i3000R-XL2U, руководствуясь его эксплуатационной документацией.

    • 11.8 Включите монитор и системный блок ПЭВМ. Убедитесь в положительном результате самотестирования ПЭВМ и правильности загрузки операционной среды.

    • 11.9 Включите питание БКИ57, установив переключатель (кнопку) сетевого питания (POWER) крейта в положение соответствующее включенному состоянию.

    • 11.10 Включите источник питания N6701A.

    • 11.11 Включите питание мультиметра 3458 А.

    • 11.12 Если программное обеспечение изделия ранее не было инсталлировано, то установите его согласно методики, приведенной в приложении А документа «ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций. Руководство оператора».

    11.13 Если в изделие установлены модули VXI, не входящие в состав изделия, инсталлируйте их программное обеспечение, руководствуясь их эксплуатационными документами.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    47

  • 11.14 Выдержите изделие во включенном состоянии 10 мин.

  • 11.15 В случае, если изделие запускается в работу впервые, выполните проверку системы в режиме «ОК отключен» программы проверки модулей (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций Руководство оператора).

Примечание - Критерии проверки работоспособности модулей в режиме «ОК отключен» приведены в приложении П.

  • 11.16 Перед началом работы выполните проверку системы в режиме «ОК подключен» программы проверки модулей.

  • 11.17 Для проверки модуля VXI, не входящего в состав изделия ТЕСТ-2904-Р, необходимо запустить на исполнение его программную панель, с помощью которой запустить на исполнение функцию Self-test драйвера проверяемого модуля VXI.

  • 11.18 При положительном результате проверки всех модулей изделие готово к работе.

  • 11.19 При наличии неисправностей восстановите изделие, руководствуясь указаниями раздела 14, и исполните режим «ОК отключен» программы проверки модулей для замененных модулей.

  • 11.20 По завершению работы с изделием отключите изделие для чего:

-завершите работу операционной среды (MS Windows 7);

-выключите питание БКИ57, установив переключатель (кнопку) сетевого питания (POWER) крейта в положение соответствующее выключенному состоянию;

  • - выключите источник питания N6701A;

  • - выключите мультиметр 3458А;

  • - выключите системный блок ПЭВМ и монитор;

  • - выключите источник бесперебойного питания, руководствуясь его эксплуатационной документацией;

  • - выключите питание СКИ28 для чего откройте заднюю стенку стойки, затем на блоке розеток переведите выключатель автомата защиты сети первичного питания в состояние выключено («ОТКЛ»).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

48

12 Порядок работы

  • 12.1 Состав обслуживающего персонала

  • 12.1.1 Для эксплуатации изделия необходим один специалист, имеющий квалификацию инженера, обладающий навыками работы на ПЭВМ и исполнения прикладных программ, написанных на языках программирования высокого уровня.

12.2 Общие положения

  • 12.2.1 Порядок работы с изделием - порядок задания рабочих режимов, исполнения алгоритмов контроля электронных объектов, документирования результатов контроля -определяется прикладным ПО.

  • 12.2.2 При разработке прикладного ПО необходимо руководствоваться документами, перечисленными во введении к настоящему руководству по эксплуатации.

12.2.3 При разработке прикладного ПО, взаимодействующего с покупными составными частями изделия (мультиметр 3458А, источник питания, устройство OmiBusBox), необходимо руководствоваться документами, поставляемыми с этим покупным оборудованием.

12.2.4 Если в изделии используются модули VXI, не входящие в состав изделия, при разработке прикладного ПО необходимо руководствоваться документами, поставляемыми с этими модулями VXI.

12.2.5 Прикладная программа должна начинаться открытием сеансов связи со всеми используемыми программой инструментами, а заканчиваться закрытием всех открытых сеансов.

Открытие второго сеанса с инструментом при незакрытом первом сеансе с этим же инструментом может привести к непредсказуемому поведению модуля.

12.2.6 Под действиями, производимыми с модулями, мезонинами подразумеваются вызовы функций их драйверов с указанием сеанса для соответствующего адреса модуля (крейт, слот) или соответствующего адреса мезонина (крейт, слот, позиция).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

49

12.2.7 После открытия сеансов связи с инструментами необходимо выполнить калибровку модулей, имеющих функцию калибровки, в соответствии с руководством системного программиста на драйвер модуля.

  • 12.2.8 Драйвер модуля, в общем случае, содержит мелкие функции, соответствующие отдельным действиям, и крупные функции, соответствующие заданной последовательности действий.

При выполнении последовательности большого числа однотипных последовательности измерений в одном режиме и рекомендуется пользоваться мелкими функциями драйвера: установки параметров режима до начала действий;

действий, например, диапазоне,

  • - для

  • - для

выполнения последовательности действий без изменения отключения режима по окончании всей последовательности

параметров;

  • - для

действий.

  • 12.2.9 Каждый модуль, работа с которым закончена, должен быть приведен в исходное состояние, путем применения, например, функции его программного сброса.

12.3 Порядок реализации функций

сЗ

Й

ч

  • 12.3.1 Имитация датчиков СК, НК

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

12.3.1.1 Для имитации датчиков типа СК или НК необходимо: - определить

ИМ2-М-01;

местоположение (крейт/слот) используемого модуля

номера каналов датчиков СК-НК; датчика (СК или НК); режим формирования

« « S

ч эт m

т,

Г-’

О

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ЧО

04

'Г,

  • - определить

  • - задать тип

  • - задать (программный/аппаратный);

  • - задать длительность состояния «замкнуто» для которых выбран режим аппаратного управления;

  • - включить каналы на формирование;

  • - отключить программный режим

  • - отключить

состояния

«замкнуто»

каналов, в

установлен

(если необходимо) каналы, в которых формирования состояния «замкнуто»; все каналы, если режим имитации закончен;

сброс имитатора СК-НК, если работа с ним

- выполнить закончена.

Примечание соединителей КП1-2904-Р приведено в приложении Б.

Соответствие каналов имитации СК-НК контактам

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

50

12.3.2 Измерение электрических параметров импульсов в каналах СК-НК

12.3.2.1 Для измерения на любом одном программно выбранном канале СК-НК электрических параметров импульсов необходимо:

- определить местоположение (крейт/слот) используемого модулей ОСЦ5;

модуле ОСЦ5  (слот 3) установить режимы и параметры

ИМ2-М-01 и

измерения:

  • 1) режим измерения - двухканальный;

  • 2) измерение по входу ОВ1 первого канала;

  • 3) диапазон измерения:

- 5 В

- 1 В

при измерении амплитуды импульсов тока;

при измерении амплитуды импульсов напряжения до

10 В;

2,5

В при измерении амплитуды импульсов напряжения

до 25 В;

  • 4) запуск измерения - фронт

  • 5) уровень запуска:

- при

измерении амплитуды

сигнала,

импульсов

амплитуды;

при

измерении амплитуды

импульсов

по входу ОВ1;

тока

0,5

напряжения

0,5иа^Кн,

где Ua - амплитуда

Кн - коэффициент преобразования напряжения модуля ИМ2-М-01;

  • 6) период дискретизации - 50 нс;

  • 7) время измерения - в зависимости от длительности измеряемого сигнала;

  • - для преобразователя напряжения модуля ИМ2-М-01 установить измерения:

  • 1) коэффициент преобразования напряжения Кн = 0,1 для амплитуды импульсов напряжения;

  • 2) коэффициент преобразования тока амплитуды импульсов тока до 4 мА;

  • 3) коэффициент преобразования тока амплитуды импульсов тока до 40 мА; помощью модуля ИМ2-М-01 подключить

напряжения к линиям выбранного канала СК-НК;

  • - запустить измерение в модуле ОСЦ5;

  • - используя функции драйвера ОСЦ5, измеренных импульсов напряжения: амплитуду длительность импульсов (tuMn);

измеряемого сигнала;

параметры

измерения

измерения

измерения

- с

Кт

Кт

1000 для

100 для

входы преобразователя

определить импульсов

параметры

(иимп) и

- используя полученные значения амплитуды измеренных модулем ОСЦ5 импульсов напряжения, рассчитать значение измеряемого параметра по формулам (1) и (2)

Изм.

Лист

N докум.

Подп.

Дата

1изм = иосц/Кт иизм = иосц/Кн,

(1)

(2)

Лист

ФТКС.411713.176РЭ

51

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

где Кт - значение коэффициента преобразования тока;

Кн - значение коэффициента преобразования напряжения; иосц - значение амплитуды импульса напряжения, зарегистрированного модулем ОСЦ5, В;

измеряемой амплитуды импульса тока, А; измеряемой амплитуды импульса

1изм - значение иизм - значение

напряжения, В;

  • - с помощью модуля напряжения от линий выбранного канала СК-НК;

  • - при необходимости выполнить измерения на следующем канале СК-НК;

-выполнить

закончена.

Примечания

1 На время линий датчиков СК

ИМ2-М-01 отключить входы преобразователя

сброс модулей ИМ2-М-01 и ОСЦ5, если работа с ними

измерений устанавливается гальваническая связь или НК с корпусом изделия.

  • 2 Точные значения коэффициентов преобразования (Кн_р или Кт_р) сохраняются в РПЗУ модуля ИМ2-М-01 и доступны для чтения функцией драйвера модуля.

  • 3 Во всех измеряемых приборами и фиксируемых значениях величин последняя значащая цифра должна быть того же порядка (находиться в той же десятичной позиции), что и погрешность.

  • 4 При измерении амплитуды импульсов тока положительное напряжение на выходе преобразователя соответствует входному току, втекающему в сигнальную цепь канала.

  • 5 Соответствие входов ОСЦ5 соединителям КП1-2904-Р в приложении М.

12.3.3 Подключение внешнего генератора помех каналов датчиков СК-НК

12.3.3.1 Для подключения генератора помех к линиям СК-НК необходимо:

приведено

к линиям

датчиков

- подключить выход внешнего генератора помех к соединителю «ПОМЕХА-СК» коммутационной панели КП1-2904-Р;

местоположение (крейт/слот) используемого модуля

- определить

ИМ2-М-01;

  • - определить

  • - подключить

номера

помеху

  • - отключить помеху;

  • - при необходимости каналу СК-НК;

- выполнить сброс

каналов датчиков СК-НК; к выбранным каналам СК-НК;

выполнить подключение помехи к следующему

имитатора СК-НК, если работа с ним

к

ч о С

к

  • 4 о к

Z

« «

  • 5

40

04

'Г,

закончена.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

52

  • 12.3.4.1 Для имитации (формирования) одиночного импульса необходимо:

    - определить ИД-Р;

    местоположение

    (крейт/слот) используемого модуля

    • - определить необходимо выдать

    • - для выбранных датчиков импульса;

    номера каналов импульс;

    (каналы 1

    12)

    ИД, по которым

    задать амплитуду

    и длительность

после чего формирование одиночного импульса

  • - выдать команду запуска, выбранному каналу начинается Завершение формирования автоматически;

    на выходе модуля по одиночного импульса. производится

  • - при необходимости повторить формирование импульса;

  • - выполнить сброс выбранного канала (каналов), если работа с ним закончена.

Примечания

1 Повторное формирование одиночного импульса возможно только после очередного запуска формирования.

сЗ

Й

ч

  • 3 Если во время работы произошло автоматическое отключение канала по причине перегрузки выходных формирователей (короткое замыкание), то необходимо выполнить сброс модуля, найти и устранить короткое замыкание в объекте контроля и повторить последовательность действий для формирования импульса.

  • 4 Соответствие каналов имитации ИД, контактам соединителей КП1-2904-Р приведено в приложении В.

    К

    ч о С

    12.3.5 Подключение внешнего генератора помех к каналам

    ч ю

    !>■

    • 4

    «

    «

    • 5

    ИД

    12.3.5.1 Для подключения внешнего генератора помех к каналам ИД необходимо:

    « « S

    ч эт m

    к

    ч о С

    к

    • 4 о к

    Z

    « «

    • 5

    т,

    Г-’

    О

    40

    04

    'Г,

    - подключить выход внешнего генератора помех к соединителю «ПОМЕХА ИД» коммутационной панели КП1-2904-Р;

    местоположение (крейт/слот) используемого модуля

    - определить ИД-Р;

    -установить

    номер канала ИД; сигнал помехи к выбранному каналу ИД;

    - отключить помеху;

    необходимости выполнить подключение помехи

    -подключить

    - при каналу ИД;

    - при

    подключить

    необходимости установить другой номер сигнал помехи к выбранному каналу;

    - выполнить сброс имитатора ИД, если работа с ним

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    к следующему

    канала,  и

    закончена.

    Лист

    53

  • 12.3.6.1 Для имитации ВКУ необходимо:

-определить местоположение (крейт/слот) используемого модуля ИМ2-М;

  • - определить номера каналов датчиков НК;

  • - задать тип датчика НК;

  • - задать    режим    формирования    состояния    «замкнуто»

(программный/аппаратный);

  • - задать длительность состояния «замкнуто» для каналов, в которых выбран режим аппаратного управления;

  • - включить каналы на формирование;

  • - отключить (если необходимо) каналы, в которых установлен программный режим формирования состояния «замкнуто»;

  • - отключить все каналы, если режим имитации закончен;

  • - выполнить сброс имитатора ВКУ, если работа с ним закончена. Примечание - Соответствие каналов имитации ВКУ контактам

соединителей КП1-2904-Р приведено в приложении Г.

12.3.7 Измерение электрических параметров импульсов в каналах имитатора ВКУ

12.3.7.1 Для измерения на любом одном программно выбранном канале имитатора ВКУ электрических параметров импульсов необходимо:

  • - определить местоположение (крейт/слот) используемого модулей ИМ2-М и ОСЦ5;

  • - в модуле ОСЦ5 (слот 7) установить режимы и параметры измерения:

  • 1) режим измерения - двухканальный;

  • 2) измерение по входу ОВ1 первого канала;

  • 3) диапазон измерения - 5 В;

  • 4) запуск измерения - фронт сигнала, по входу ОВ1;

  • 5) уровень запуска - 0,5 амплитуды, измеряемого

сигнала;

  • 6) период дискретизации - 10 нс;

  • 7) время измерения - в зависимости от длительности измеряемого сигнала;

  • - для преобразователя напряжения модуля ИМ2-М установить коэффициент преобразования напряжения Кн = 0,1;

  • - с помощью модуля ИМ2-М подключить входы преобразователя напряжения к линиям выбранного канала ВКУ;

  • - запустить измерение в модуле ОСЦ5;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

54

- используя функции драйвера ОСЦ5, определить измеренных импульсов напряжения: амплитуду импульсов длительность импульсов (tuMn);

параметры (иимп) и

- используя полученные значения амплитуды измеренных модулем ОСЦ5 импульсов напряжения, рассчитать значение измеряемого параметра по формуле

иизм = иосц/Кн,                          (3)

где Кн - значение коэффициента преобразования напряжения;

иосц - значение амплитуды импульса напряжения, зарегистрированного модулем ОСЦ5, В;

иизм - значение измеряемой амплитуды импульса напряжения, В;

  • - с помощью модуля ИМ2-М отключить входы преобразователя напряжения от выбранного канала ВКУ;

  • - при необходимости выполнить измерения на следующем канале имитатора ВКУ;

  • - выполнить

    сброс модулей ИМ2-М и ОСЦ5, если работа с ними

закончена.

Примечания

  • 1 На время линий датчиков НК

  • 2 Точные значения коэффициентов преобразования (Кн_р) сохраняются в РПЗУ модуля ИМ2-М и доступны для чтения функцией драйвера модуля.

  • 3 Во всех измеряемых приборами и фиксируемых значениях величин последняя значащая цифра должна быть того же порядка (находиться в той же десятичной

измерений устанавливается гальваническая связь с корпусом изделия.

позиции), что и погрешность.

12.3.8 Подключение имитатора ВКУ

12.3.8.1 Для подключения

имитатора

ВКУ необходимо:

внешнего генератора помех к каналам

генератора помех к каналам

- подключить выход внешнего генератора помех к соединителю «ПОМЕХА ВКУ» коммутационной панели КП1-2904-Р;

местоположение (крейт/слот) используемого модуля

- определить

ИМ2-М;

-определить

-подключить

номера помеху

каналов имитатора ВКУ;

к выбранным каналам имитатора ВКУ;

  • - отключить помеху;

  • - при необходимости каналу имитатора ВКУ;

  • - выполнить сброс имитатора ВКУ, если работа с ним закончена.

выполнить подключение помехи к следующему

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

55

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

12.3.9.1 Для имитации резистивной нагрузки для ОКУ необходимо:

- определить местоположение (крейт/слот) используемого модуля ИМ3;

  • - с помощью модуля ИМ3 подключить требуемые линии внешних источников постоянного напряжения «±U А» или «±U Б»;

  • - определить номера входных линий  «+ОКУ1» - «+ОКУ17»,

«-ОКУ1» - «-ОКУ17», для подключения к резистивной нагрузке ОКУ;

помощью модуля ИМ3 выполнить подключение резистивной

нагрузки ОКУ к выбранным линиям «+ОКУ» и «-ОКУ»;

помощью модуля ИМ3 отключить резистивную нагрузку выбранных «+ОКУ» и «-ОКУ»;

  • - при необходимости

ОКУ от

выполнить подключение нагрузки следующим линиям «+ОКУ» и «-ОКУ»;

- при необходимости

с помощью модуля ИМ3 определить линий «+ОКУ» и «-ОКУ» по которым поступили команды;

- выполнить сброс имитатора нагрузки ОКУ, если работа закончена.

Примечание - Соответствие линий имитатора ОКУ сигналам в приложении Д.

соединителей коммутационной панели показано

12.3.10 Измерение на команд управления

12.3.10.1 Для измерения на команд управления необходимо:

- определить местоположение ИМ3;

- модулю ОСЦ5 измерения:

(слот 7)

ОКУ к

номера

с ним

имитаторе

имитаторе

нагрузки ОКУ параметров

нагрузки ОКУ параметров

(крейт/слот) используемого модуля

установить режимы и параметры

  • 1) режим измерения - двухканальный;

  • 2) измерение по входу ОВ1 первого канала;

  • 3) диапазон измерения - 2,5 В;

  • 4) запуск измерения - фронт сигнала, по входу ОВ1;

  • 5) уровень запуска - 0,5 амплитуды измеряемого

  • 6) период дискретизации - 250 нс;

  • 7) время измерения - 250

  • 8) предыстория - 5 мс;

помощью модуля   ИМ3

мс;

сигнала;

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ЧО

04

'Г,

  • - с

преобразователя напряжения к выводам

  • - модулем ОСЦ5 выполнить измерение;

  • - используя функцию драйвера ОСЦ5 измеренных импульсов напряжения: амплитуду длительность импульсов (tuMn);

подключить

нагрузки

входы

ОКУ;

определить импульсов

второго

параметры

(иимп) и

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

56

иизм = иимп/Кн,

(4)

где,   Кн - точное значение коэффициента преобразования

напряжения;

иимп - рассчитанное значение амплитуды импульса напряжения, зарегистрированного модулем ОСЦ5, В; иизм - значение измеряемой амплитуды импульса напряжения, В;

  • - с помощью модуля ИМ3 отключить входы второго напряжения от выводов нагрузки ОКУ;

  • - выполнить сброс модулей ИМ3 и ОСЦ5, если закончена.

Примечания

1 Точное значение коэффициента преобразования

преобразователя

работа с ними

(Кн) второго преобразователя сохраняется в РПЗУ модуля ИМ3 и доступно для чтения функцией драйвера модуля (номинальное значение равно 0,08333).

2 Во всех измеряемых приборами и фиксируемых значениях величин последняя значащая цифра должна быть того же порядка (находиться в той же десятичной позиции), что и необходимая погрешность измерения.

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

12.3.11 Формирование эталонной частоты 1 кГц

12.3.11.1 Для формирования необходимо:

- определить местоположение МФЭЧ;

сигнала эталонной частоты 1 кГц

(крейт/слот)

используемого модуля

  • - задать амплитуду выходного

  • - включить питание рубидиевого

  • - дождаться появления сигнала частоты;

Примечание - Время готовности

сигнала;

стандарта готовности

частоты;

рубидиевого стандарта

модуля МФЭЧ после программного включения питания рубидиевого стандарта частоты - не более

  • - задать амплитуду выходного сигнала;

  • - задать длительность импульсов;

  • - включить выход модуля МФЭЧ;

  • - по окончании работы выключить питание рубидиевого частоты.

Примечание - Соответствие сигнала эталонной частоты соединителя КП1-2904-Р приведено в приложении Е.

10 мин.

стандарта

контактам

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ЧО

04

'Г,

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

57

s

  • 12.3.12.1 Для имитации (формирования) сигналов «1 кГц» и «СВ» необходимо:

-определить местоположение (крейт/слот) используемого модуля ИМ1-М;

  • - определить номера каналов (7 - 10), по которым необходимо выдать сигналы «1 кГц» и «СВ»;

  • - выбрать непрерывный режим формирования;

  • - для выбранных каналов задать амплитуду и длительность импульса;

  • - выбрать источник запуска: программный или от линии TTLTRG;

  • - выдать команду  запуска,  после чего  на выходе модуля  по

выбранному каналу начинается формирование сигналов;

  • - выполнить сброс выбранного канала (каналов), если работа с ним закончена.

Примечания

  • 1 Для непрерывного режима достаточно выдать одну команду запуска, а завершение формирования последовательности импульсов производится по команде программы.

  • 2 Если во время работы произошло автоматическое отключение канала по причине перегрузки выходных формирователей (короткое замыкание), то необходимо выполнить сброс модуля, найти и устранить короткое замыкание в объекте контроля и повторить последовательность действий для формирования импульса.

  • 3 Соответствие каналов формирователя сигналов «1 кГц» и «СВ» контактам соединителей КП1-2904-Р приведено в приложении Ж.

  • 12.3.13 Подключение генератора помех к линиям сигналов «1 кГц», «СВ»

  • 12.3.13.1 Для подключения внешнего генератора помех к линиям сигналов «1 кГц», «СВ» необходимо:

  • - подключить выход внешнего генератора помех к соединителю «ПОМЕХА ИД» коммутационной панели КП1-2904-Р;

  • - определить местоположение (крейт/слот) используемого модуля ИМ1-М;

  • - выбрать канал формирователя сигналов «1 кГц», «СВ»;

  • - подключить сигнал помехи к выбранному каналу формирователя сигналов;

  • - отключить помеху от выбранного канала;

  • - при необходимости выполнить подключение помехи к следующему каналу формирователя сигналов;

  • - выполнить сброс имитатора ИД, если работа с ним закончена.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    58

  • 12.3.14 Определение состояния дискретных датчиков НК

  • 12.3.14.1 Для определения состояния датчиков НК необходимо:

-определить местоположение (крейт/слот) используемого модуля МПКТС;

  • - выбрать один из 20-ти каналов датчиков НК;

  • - запустить функцию определения состояния выбранного датчика НК. При этом информация о состоянии датчика запоминается в соответствующем регистре состояний датчиков НК;

  • - в случае необходимости выбрать следующий канал датчика НК и запустить функцию определения состояния выбранного датчика НК;

  • - по окончании работы отключить все каналы датчиков НК;

  • - выполнить сброс модуля МПКТС, если работа с ним закончена. Примечание - Соответствие каналов дискретных датчиков НК

контактам соединителей КП1-2904-Р приведено в приложении И.

  • 12.3.15 Измерение падения напряжения на дискретных датчиках НК

12.3.15.1 Для измерения падения напряжения на дискретных датчиках НК необходимо:

  • - определить местоположение (крейт/слот) используемых модулей МПКТС и ОСЦ5;

  • - выбрать канал датчика НК;

  • - выбрать режим подключения датчика НК к ОСЦ5 через преобразователь МПКТС;

  • - в модуле ОСЦ5 выполнить следующие установки:

  • 1) режим измерения - одноканальный;

  • 2) диапазон 2,5 В;

  • 3) источник запуска - Канал 2;

  • 4) период дискретизации 50 нс;

  • 5) время измерения T = 600 мкс;

  • 6) предыстория t0 = 25 мкс;

  • 7) запуск по фронту сигнала;

  • 8) порог запуска 0,1 В;

  • - запустить ОСЦ5 для регистрации одиночного импульса;

  • - используя функции драйвера ОСЦ5, определить амплитуду зарегистрированного импульса;

  • - используя функцию драйвера МПКТС, запросить значение коэффициента преобразователя напряжения МПКТС;

  • - рассчитать падение напряжения на выбранном датчике НК по формуле

ипн = иосц/Кп,                           (5)

где ипн - падение напряжения на выбранном датчике НК, В;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

59

импульса

иосц - измеренное осциллографом ОСЦ5 значение амплитуды опроса датчика, В;

Кп - коэффициент преобразователя напряжения МПКТС; случае    необходимости    выбрать следующий канал

НК, подключить его к ОСЦ5 и произвести необходимые

датчика измерения;

- отключить канал датчика НК от ОСЦ5;

- выполнить сброс модулей МПКТС и ОСЦ5, если работа с ними закончена.

12.3.16 Измерение помех в линиях датчиков

среднеквадратичного значения уровня НК

среднеквадратичного значения уровня

12.3.16.1 Для измерения помех в линиях датчиков НК необходимо:

местоположение (крейт/слот) используемого

- определить

МПКТС;

  • - выбрать и мультиметру 3458А;

  • - используя установить в мультиметре 3458A:

  • 1) режим измерения среднеквадратичного переменного напряжения (SETACV RNDM)

  • 2) диапазон измерений 1 В; мультиметр и

значения

подключить один из 20 каналов датчиков

функции мультиметра 3458A, по

- запустить среднеквадратичного датчика НК;

сигнала

его к

необходимости и произвести

модуля

НК к

интерфейсу

значения

GPIB,

произвести     измерение

помехи в выбранном канале

выбрать

необходимые измерения;

  • - в случае мультиметру

  • - отключить канал НК от мультиметра 3458А;

- выполнить сброс модуля

другой канал НК, подключить

МПКТС, если работа с ним закончена.

ТД

12.3.17 Измерение

сопротивления температурных датчиков

значения сопротивления постоянному

12.3.17.1 Для измерения температурных датчиков необходимо:

- определить местоположение (крейт/слот) используемого модуля и мезонина МК30-2Л;

  • - выбрать и подключить с помощью мезонина МК30-2Л и модуля один из четырех каналов температурных датчиков к мультиметру по четырехпроводной схеме измерения сопротивления;

  • - запустить (драйвер модуля действия:

току

МПКТС

МПКТС

3458А

функцию измерения  сопротивления датчика ТД

МПКТС). При этом функция выполняет следующие

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

60

1) запускает мультиметр (по интерфейсу GPIB) и производит необходимые измерения;

2) запоминает результат измерения в соответствующий регистр МПКТС;

  • - в случае необходимости выбрать другой канал, подключить его к мультиметру и произвести необходимые измерения;

  • - выполнить сброс модуля МПКТС и мезонина МК30-2Л, если работа с ними закончена.

Примечание - Соответствие каналов температурных датчиков ТД контактам соединителей КП1-2904-Р и соответствие каналов мезонина МК30-2Л каналам температурных датчиков приведено в

приложения И.

значения уровня

12.3.18 Измерение среднеквадратичного помех в линиях температурных датчиков

значения уровня

12.3.18.1 Для измерения среднеквадратичного помех в линиях температурных датчиков необходимо:

  • - определить местоположение (крейт/слот) используемого модуля и мезонина МК30-2Л;

  • - выбрать и подключить с помощью мезонина МК30-2Л и модуля один из четырех каналов температурных датчиков к мультиметру

МПКТС

МПКТС 3458А;

сЗ

Й

ч

К

ч о С

  • - используя функции мультиметра 3458A, по интерфейсу GPIB, установить в мультиметре 3458A:

  • 1) режим измерения среднеквадратичного значения переменного напряжения (SETACV RNDM);

  • 2) диапазон измерений 10

  • - запустить     мультиметр

среднеквадратичного значения сигнала

мВ;

и произвести измерение помехи в выбранном канале ТД;

подключить его

ч ю

!>■

  • 4

«

«

  • 5

  • - в случае необходимости выбрать другой канал, к мультиметру и произвести необходимые измерения;

  • - отключить канал ТД от мультиметра 3458А;

  • - выполнить сброс модуля МПКТС, если работа с ним закончена.

12.3.19 Использования покупных составных частей изделия

« « S

ч эт m

т,

Г-’

О

о

12.3.19.1 Для использования покупных составных частей изделия (устройство OmniBusBox, источник питания постоянного тока и мультиметре 3458A), необходимо руководствоваться документами, поставляемыми с этим покупным оборудованием.

к

ч о С

к

  • 4 о к

Z

« «

  • 5

40

04

'Г,

12.3.19.2 Обмен информацией и проверку функционирования ОК по линиям дублированных гальванически развязанных сигналов МКО (ГОСТ Р 52070-2003) реализуется покупным устройством OmniBusBox 162-555-555 фирмы Ballard Technology.

Примечания

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

61

  • 1 Для обеспечения функций подключения помехи к линиям интерфейса МКО используется штатный кабель ОСЦ-КП UNC4.853.354. При этом один из соединителей кабеля подключается к соединителю «ПОМЕХА МКО ВЫХ» на лицевой панели КП2-2904-Р, а второй к одному из соединителей «ПОМЕХА МКО ОСН А», «ПОМЕХА МКО РЕЗ А», «ПОМЕХА МКТ ОСН А», «ПОМЕХА МКТ РЕЗ А», «ПОМЕХА МКО ОСН Б» МКО РЕЗ Б», «ПОМЕХА МКТ ОСН Б», «ПОМЕХА МКТ на лицевой панели КП2-2904-Р.

    , «ПОМЕХА

    РЕЗ Б, «ПОМЕХА МКО ВХ»

    контактам соединителей

  • 2 Соответствие сигналов интерфейса МКО КП2-2904-Р приведены в приложении К.

    функциям проверки

  • 3 Соответствие соединителей КП2-2904-Р изделия по каналам МКО, в том числе и функции подключения сигнала помехи к каналам МКО, приведено в приложении Н.

12.3.19.3 Генерирование напряжения постоянного тока для ОК реализуется покупным источником питания постоянного тока N6701A + N6754A. Соответствие выходов источника питания постоянного тока N6701A + N6754A соединителям КП1-2904-Р приведено в приложении Л.

12.3.20 Проверка аппаратуры изделия программными средствами изделия

сЗ

Й

ч

  • 12.3.20.1 Проверка аппаратуры изделия выполняется с помощью программы проверки модулей (ППМ). ППМ содержит проверку модулей в двух режимах:

-«ОК подключен»;

-«ОК отключен».

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

12.3.20.2 Для проверки изделия в режиме «ОК подключен» необходимо:

-произвести запуск программы ППМ (ppm2904-P.exe);

  • - для полной проверки изделия на панели «ППМ ТЕСТ 2904-Р»

выбрать пункт меню режимов (отметить «галочкой») «Проверка в режиме

«ОК подключен»»;

  • - нажать кнопку « ►» ( Пуск);

  • - в окне сообщений наблюдать результат проверки;

  • - если проверка в режиме «ОК подключен» закончена, нажать кнопку «Выход».

Примечания

1 Программа ППМ позволяет выполнить проверку любого модуля необходимо после запуска программы ППМ, режимов (нажать «+») «Проверка в режиме выбрать из списка (отметить

( модули).

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ЧО

04

'Г,

(модулей), для чего раскрыть пункт меню поключен»», а затем проверяемый модуль

2 По окончании проверки программа выдает результате проверки каждого проверяемого модуля времени начала проверки, обозначения модуля, в изделии (номер крейта и слота).

«галочкой»)

сообщения о с указанием

сначала

«ОК

даты и

местонахождения модуля

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

62

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

о

3 В режиме «ОК подключен» программа ППМ обеспечивает возможность проверки модулей VXI не входящих в состав изделия. Методика добавления в список модулей, не входящих в состав изделия для выполнения проверки их работоспособности приведена в руководстве оператора на СПФ ФТКС.52058-01 34 01.

12.3.20.3 Для проверки изделия в режиме «ОК отключен» необходимо:

-произвести запуск программы ППМ (ppm2904-P.exe);

  • - для полной проверки изделия на панели «ППМ ТЕСТ 2904-Р»

выбрать пункт меню режимов (отметить «галочкой») «Проверка в режиме

«ОК отключен»»;

  • - нажать кнопку « ►» ( Пуск);

  • - выполнить все указания по подключению/отключению кабелей и устройств, выводимые в окне сообщений программой проверки;

  • - в окне сообщений наблюдать результат проверки;

  • - если проверка в режиме «ОК отключен» закончена нажать кнопку «Выход».

Примечания

1 Программа ППМ позволяет выполнить проверку любого модуля необходимо после запуска программы ППМ, режимов (нажать «+») «Проверка в режиме выбрать из списка (отметить

( модули).

(модулей), для чего раскрыть пункт меню отключен»», а затем проверяемый модуль

2 По окончании проверки программа выдает результате проверки каждого проверяемого модуля

«галочкой»)

сообщения о с указанием

сначала

«ОК

даты и

времени начала проверки, обозначения модуля, местонахождения модуля в изделии (номер крейта и слота).

12.3.21 Соответствие функций изделия соединителям коммутационных панелей

12.3.21.1 Соответствие функций изделия соединителям коммутационных панелей приведено в приложении Н.

к

ч о С

к

  • 4 о к

Z

« «

  • 5

40

04

'Г,

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

63

13 Поверка

Настоящая методика распространяется на изделие

ФТКС.411713.176 и устанавливает порядок проведения первичной и периодической поверок.

13.1 Общие требования

13.1.1 Поверка изделия должна проводиться предприятием, имеющим метрологическую службу, аккредитованную в установленном порядке на проведение данных работ.

13.1.2 Поверка изделия должна производиться не реже одного раза в год, перед началом эксплуатации, а также после хранения, продолжавшегося более 6 месяцев.

13.1.3 До проведения поверки изделия модуль МФЭЧ UNC3.031.175 из состава изделия должен пройти поверку согласно разделу 5 иЫС3.031.175РЭ.

  • 13.1.4 При поверке должны использоваться поверенные в установленном порядке средства измерений и контроля, имеющие действующие свидетельства о поверке. Перечень приборов и оборудования, необходимых для выполнения поверки изделия, приведен в таблице 13.2.

  • 13.1.5 Перед началом поверки выполнить проверку изделия в режиме «ОК отключен» программы проверки модулей изделия (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная

ТЕСТ-2904-Р Система проверки функций Руководство оператора). Выявленные неисправности устранить, руководствуясь разделом 14.

  • 13.1.6 Изделие подвергать поверке только при положительном результате выполнения проверки всех модулей.

  • 13.1.7 Перед началом поверки выполнить поверку модуля ОСЦ5, установленного в седьмой слот крейта.

Поверку модуля ОСЦ5 выполнить в следующем порядке:

-отключить кабели от соединителей на лицевой панели модуля;

-провести определение метрологических характеристик модуля в соответствии с разделом «Поверка» руководства по эксплуатации модуля, в части:

  • 1) определения приведенной погрешности измерений мгновенных значений напряжения;

  • 2) определения абсолютной погрешности измерений интервалов времени.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

64

По завершению поверки восстановить соединения частей изделия руководствуясь схемой UNC2.702.028Э4 (СКИ28 Схема электрическая

соединений).

13.1.8 Перед началом поверки выполнить поверку мультиметра

3458A и источника питания N6701A в соответствии с их эксплуатационной документацией.

13.1.9 Поверку модулей и мезонинов из состава ЗИП-О изделия выполнять в следующем порядке:

  • - подготовить модули из состава ЗИП-О изделия к поверке, предварительно выполнив их расконсервацию;

  • - установить в изделие (см. пункт 10.3.8) модули ИМ1-М, ИМ2-М-01, ИМ2-М, МПКТС, МФЭЧ из состава ЗИП-О на место одноименного штатного модуля, предварительно изъяв штатные модули из изделия. Положение модулей изделия и их соединения должны соответствовать ФТКС.411713.176Э4, ШС2.702.028Э4, ШС2.770.057Э4;

  • - выполнить поверку модулей согласно подразделам 13.2 - 13.8;

  • - изъять из изделия модули, входящие в состав ЗИП-О, и выполнить их консервацию, руководствуясь указаниями пунктов 8.3.13 - 8.3.16;

    -установить Положение модулей ФТКС.411713.176Э4,

    в изделие (см. пункт 10.3.11) изделия и их соединения должны ШС2.702.028Э4, ШС2.770.057Э4; проверку изделия в режиме «ОК 01 Система автоматизированная

    штатные модули.

    соответствовать

    - выполнить

    ФТКС.52058-01 34

    ТЕСТ-2904-Р Система проверки функций Руководство оператора).

    отключен»  (см.

    измерительная

    13.1.10 При выполнении поверки изделия необходимо

    использовать программу ppv2904-R.exe (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций Руководство оператора).

    Программой создается и ведется файл протокола, содержащий результаты поверки.

    числа

    вводимые в ПЭВМ значения величин должны в основных единицах международной системы величин СИ в формате с плавающей точкой. чисел разделителем целой и дробной частей » (точка).

    13.1.11 Все быть представлены единиц физических При вводе нецелых является символ «. Разделителем мантиссы и порядка является символ (буква) «Е»,

    либо символ (буква) «е» латинского либо русского регистров.

    13.1.12 Допускаемые значения погрешностей при проведении поверок определяются автоматически в зависимости от диапазона измерений и значения измеренной величины и заносятся в файл протокола проверки.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    65

13.1.13 Допускается не отключать изделие по окончании вслед за ним сразу поверки.

выполнения очередного пункта поверки, если же начинается выполнение следующего пункта

13.1.14 О результатах поверки должна

быть сделана

запись в формуляре изделия, формуляре или паспорте составной части изделия.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

66

13.2 Операции поверки

13.2.1 При проведении поверки должны выполняться операции, указанные в таблице 13.1.

Таблица 13.1

Наименование операции

Номер

ФТКС.

пункта

411713.176РЭ

Проведение операции при

первичной поверке или после ремонта

периодической поверке

1 Внешний осмотр

13.6.1

+

+

2 Опробование

13.6.2

+

+

3 Определение электрического сопротивления защитного заземления, сопротивления изоляции цепей сетевого питания относительно корпуса, проверка электрической прочности изоляции цепей сетевого питания

13.6.3

+

4 Определение метрологических характеристик:

13.6.4

+

+

4.1 Определение в имитаторе датчиков СК-НК:

  • - приведенной погрешности измерений амплитуды импульса тока;

  • - абсолютной погрешности измерений длительности импульса;

  • - приведенной погрешности измерений амплитуды напряжения

13.6.4.1

+

+

4.2 Определение в имитаторе ИД:

  • - абсолютной погрешности формирования амплитуды импульса;

  • - абсолютной погрешности формирования длительности импульса

13.6.4.2

+

+

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

67

s

Наименование операции

Номер

ФТКС.

пункта

411713.176 РЭ

Проведение операции при

первичной поверке или после ремонта

периодической поверке

4.3 Определение в имитаторе ВКУ:

- приведенной погрешности измерений амплитуды напряжения;

- абсолютной погрешности измерений длительности импульсов

13.6.4.3

+

+

4.4 Определение в имитаторе нагрузок ОКУ:

  • - относительной погрешности сопротивления имитатора нагрузок;

  • - абсолютной погрешности измерений амплитуды импульсов команд управления;

  • - абсолютной погрешности измерений длительности импульсов команд

управления

13.6.4.4

+

+

4.5 Определение абсолютной погрешности измерений сопротивления температурных датчиков

13.6.4.5

+

+

4.6 Проверка цифрового идентификатора ПО

13.6.4.6

+

+

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

68

13.3 Средства поверки

13.3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 13.2.

Таблица 13.2

Номер пункта

ФТКС.411713.176РЭ

13.6.3

сЗ

Й

ч

ч ю

!>■

  • 4

«

«

  • 5

Z:

со в S

S сЗ м

М

■Г;

Г-' О

О

13.6.4.1-13.6.4.4

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Установка для проверки параметров электрической безопасности GPI-745A: испытательное напряжение до 1500 В; диапазон измерений сопротивления (в режиме измерений сопротивления изоляции) от 1 до 9999 МОм, пределы допускаемой относительной погрешности измерений сопротивления %; диапазон измерений сопротивления измерений сопротивления заземления) 0,6 Ом при испытательном токе до 32 допускаемой абсолютной погрешности измерений сопротивления ± (0,01 ^изм + 0,003), где Rизм -измеренное значение сопротивления, Ом Осциллограф цифровой ОСЦ5 UNC3.031.150: диапазоны измерений мгновенных значений напряжения по каждому каналу:«± 0,05 В»;

«± 0,1 В»; «± 0,25 В»; «± 0,5 В»; «± 1 В»;

«± 2,5 В»; «± 5 В»; «± 10 В»; «± 25 В»;

«± 50 В»; «± 100 В»; «± 150 В», пределы приведенной к значению верхней границы диапазона допускаемой погрешности измерений мгновенных значений напряжения по каждому каналу ± 0,6 %, пределы допускаемой абсолютной погрешности измерений интервалов времени в диапазоне измерений от 5,12 мкс до 13743,686 c ± [0,0000025Tx + Тд], где Тх - измеряемый интервал времени,

Тд - период дискретизации.

(5 - 20) режиме 0,0001 до пределы

К

о с

к

  • 4 о к

Z

« «

  • 5

сч чо 04 ■Г;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

69

Номер пункта

ФТКС.411713.176РЭ

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

импульсов Г5-75:период повторения от 0,1 мкс до 9,99 с, погрешность периода повторения импульсов где Т - установленный период длительность импульсов от 50 нс до погрешность установки длительности где t - установленная , амплитуда импульсов погрешность установки

13.6.4.5

13.6.4.5

Генератор импульсов установки ± 1^10-3Т, повторения, 1 с, -3 импульсов ± (1^10-3t), длительность импульсов от 1 В до 9,999 В, амплитуды в режиме постоянного тока не более ± 0,7 % в поддиапазоне 1 - 9,999 В и ± 1 % в поддиапазоне 0,01 - 0,999 В.

Мультиметр 3458А: диапазон измерений напряжения постоянного тока от минус 100 до 100 В, пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока ± [2,5^10-6Ux + 0,3^10-6ид],

где их - измеренное значение напряжения, ид - верхний предел диапазона измерений.

Магазин сопротивлений Р4834:класс точности 0,02/2,5^10-7

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

70

s

Номер пункта

ФТКС.411713.176РЭ

Наименование и тип (условное обозначение) основного или вспомогательного средства поверки, обозначение нормативного документа, регламентирующего технические требования, и (или) метрологические и основные технические характеристики средства поверки

Вспомогательные средства поверки

13.5.1

Термометр по ГОСТ 28468-90: диапазон измерений температуры от 0 до 60 °С,цена деления 1 °С.

Барометр БАММ-1: диапазон измерений абсолютного адавления от 80 до 106,7 кПа от 600 до 800 мм рт. ст.), пределы допускаемой абсолютной погрешности измерений ± 0,2 кПа

(± 1,5 мм рт.ст.).

Психрометр аспирационный типа МВ-4М:диапазон измерений относительной влажности от 10 до 100 %, пределы допускаемой абсолютной погрешности измерений ± 2,0 %.

13.6.4.2

Источник питания N6701A: диапазон воспроизведения напряжений постоянного тока от 0 до 30 В

Примечания

  • 1 Вместо указанных в таблице средств поверки, кроме осциллографа цифрового ОСЦ5 и мультиметра 3458А, разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения соответствующих параметров с требуемой точностью.

  • 2 Применяемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке (знак поверки).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

71

  • 13.4 Требования безопасности

13.4.1 При проведении поверки должны быть соблюдены требования безопасности, предусмотренные «Правилами технической эксплуатации электроустановок потребителей», «Правилами техники безопасности при эксплуатации электроустановок потребителей», а также изложенные в руководстве по эксплуатации на изделие, в технической документации на применяемые при поверке рабочие эталоны и вспомогательное оборудование.

  • 13.5 Условия поверки и подготовка к ней

    13.5.1 При проведении поверки должны быть соблюдены следующие условия:

    - температура окружающего

    воздуха

    от

    15

    до

    25 °С;

    - относительная влажность

    воздуха

    от

    50

    до

    80 %;

    - атмосферное   давление

    от

    96

    до    104

    кПа

    (от

    720

    до

    78

    0 мм рт.ст.);

    - напряжение питающей сети

    от

    215

    ,6

    до 224,4 В;

    - частота питающей сети

    от

    49,

    5

    до 50,5 Гц.

13.5.2 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

-выдержать изделие в условиях, указанных в пункте 13.5.1 в течение не менее 8 ч;

  • - выполнить    операции, оговоренные в руководстве по

эксплуатации на изделие по его подготовке к измерениям;

  • - выполнить операции, оговоренные в технической документации на применяемые средства поверки по их подготовке к измерениям;

  • - собрать схему поверки в соответствии с проводимой операцией.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

72

13.6 Порядок проведения поверки

13.6.1 Внешний осмотр

13.6.1.1 При внешнем осмотре проверить наличие товарного знака фирмы-изготовителя, наличие заводского номера изделия, комплектность на соответствие формуляру ФТКС.411713.176ФО и ведомости ЗИП-О ФТКС.411713.176ЗИ, состояние покрытий и внешнего вида.

13.6.2 Опробование

13.6.2.1 Опробование изделия выполняется согласно пункту 13.1.5.

13.6.3 Проверка сопротивления цепи защитного заземления, электрического сопротивления изоляции и электрической прочности изоляции

13.6.3.1 Проверку сопротивления цепи защитного заземления проводить в следующем порядке:

-подготовить к работе установку для проверки электрической безопасности GPI-745A (далее - установка GPI-745A);

  • - установить режим измерения электрического сопротивления заземления, испытательный ток установить равным 25 А;

  • - измерить установкой GPI-745A сопротивление цепи между шиной заземления стойки СКИ28 и одним из винтов корпуса коммутационной панели КП1-2904-Р.

Результат проверки считать положительным, если измеренное значение сопротивления заземления не превышает 0,1 Ом.

13.6.3.2 Проверку электрической прочности изоляции между цепями сетевого питания и корпусом изделия проводить в следующем порядке:

а) подготовить к работе установку GPI-745A;

б) выключить изделие (если оно включено) и отсоединить от сети питания вилку кабеля сетевого питания стойки СКИ28 изделия;

в) открыть задние двери стоки СКИ28 и отсоединить кабели сетевого питания от крейта, источника питания, сетевого фильтра и остальных устройств, аккуратно повесив свободные концы кабелей;

г) выключить сетевой фильтр (если он включен) и отсоединить

его от сети питания;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

73

д) вход «RETURN» установки соединить с шиной заземления стойки

СКИ28;

е)высоковольтный выход установки соединить с первым контактом вилки сетевого кабеля стойки СКИ28;

ж)установить следующий режим работы установки:

-испытательное напряжение 1500 В переменного тока;

-минимальный ток измерения 0 мА;

  • - максимальный ток измерения 20 мА;

  • - время нарастания испытательного напряжения 10 с;

  • - длительность теста 60 с;

з) включить установку и дождаться появления сообщения «PASS»;

и) высоковольтный выход установки отсоединить от первого контакта и подсоединить ко второму контакту вилки сетевого кабеля стойки СКИ28;

к) повторить действие перечисления з);

л) отсоединить кабели установки от сетевого кабеля и шины заземления стойки СКИ28;

м) соединить между собой составные части изделия, руководствуясь документами: ФТКС.411713.176Э4, ФТКС.411713.176МЧ, UNC2.702.028Э4, UNC2.702.028МЧ,•

н) подсоединить к сети питания сетевой фильтр и сетевой кабель стойки СКИ28.

Результат проверки считать положительным, если не произошло пробоя электрической изоляции.

13.6.3.3 Проверку сопротивления электрической изоляции линий сетевого питания от корпуса изделия проводить в следующем порядке:

а) подготовить к работе установку GPI-745A. Установить режим измерения сопротивления изоляции в диапазоне не менее 30 МОм, значение испытательного напряжения не менее 100 В и не более 500 В;

б) выключить изделие (если оно включено) и отсоединить от сети питания вилку кабеля сетевого питания стойки СКИ28 изделия;

в) открыть задние двери стойки СКИ28 и отсоединить кабели сетевого питания от крейта, источников питания, сетевого фильтра и остальных устройств, аккуратно повесив свободные концы кабелей;

г) вход «RETURN» установки соединить с помощью зажима с изолирующим покрытием с шиной заземления стойки СКИ28;

д) высоковольтный выход установки соединить с помощью зажима с изолирующим покрытием с первым контактом вилки сетевого кабеля СКИ28;

е) измерить сопротивление изоляции цепи;

ж) высоковольтный выход установки отсоединить от первого контакта и подсоединить ко второму контакту вилки сетевого кабеля СКИ28;

з) повторить действие е);

и) отсоединить кабели установки от сетевого кабеля и шины заземления стойки СКИ28;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

74

к) соединить между собой составные части изделия, руководствуясь документами: ФТКС.411713.176Э4, ФТКС.411713.176МЧ, UNC2.702.028Э4, UNC2.702.028M4;

л)подсоединить к сети питания сетевой фильтр и сетевой кабель стойки СКИ28.

Результат проверки считать положительным, если измеренное значение сопротивления электрической изоляции не менее 20 МОм.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

75

  • 13.6.5 Перед проведением поверки необходимо изучить правила работы с программой ppv2904-R.exe (см. документ ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций Руководство оператора).

13.6.5.1 Определение в имитаторе датчиков СК-НК:

-приведенной погрешности измерений амплитуды импульса тока; -абсолютной погрешности измерений длительности импульса;

  • - приведенной погрешности измерений амплитуды напряжения, выполнить в следующем порядке:

  • - подготовить следующие приборы и принадлежности:

    1)

    генератор импульсов

    Г5-75;

    2)

    кабель

    BNC-BNC UNC4.

    853.

    355-01;

    3)

    кабель

    ГЕН-12000 UNC4.85

    4.041;

    4)

    кабель

    ГЕН-2400 UNC4

    .854

    .042;

    5)

    кабель

    ГЕН-1200 UNC4

    .854

    .043;

    6)

    кабель

    ГЕН-240 UNC4.

    854.

    044;

    7)

    кабель

    ГЕН-120 UNC4.

    854.

    045;

    8)

    кабель

    R-3458А UNC4.

    854.

    046;

    9)

    кабель

    ИП^-ВКУ UNC4

    .854

    .093;

  • 10) кабель 1-ИМ2-ИМ1 UNC4.854.094;

  • 11) тройник BNC-BNC;

  • - включить изделие, выждать 10 минут;

  • - произвести запуск программы Resource Manager («RESMAN»);

  • - запустить на исполнение программу ppv2904-R.exe;

  • - выполнить все указания программы по подключению кабелей (если не выполнены ранее) и нажать на всплывающем окне кнопку «Да»;

  • - в окне «ППВ ТЕСТ-2904-Р» выбрать команду «Проверка параметров СК-НК» и нажать в меню команд кнопку «►»(Пуск);

  • - выполнить указания по отключению/подключению кабелей и нажать на всплывающем окне кнопку «Да»;

  • - в процессе выполнения проверки выполнять все указания программы.

Результаты поверки считать положительными, если при выполнении проверки не было сообщений об ошибке и в протокол выдается сообщение о положительном результате поверки (сообщение должно содержать строку «Результат проверки - НОРМА»).

Примечания

1 В процессе выполнения поверки, для каждого канала имитатора СК-НК, проверяется погрешность измерений:

  • - амплитуды импульса тока, близкой к следующим значениям:

1) 0,4; 1,3; 2,1; 3,1; 4,0 мА в диапазоне от 0,4 до

4,0 мА;

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

76

2) 4; 13; 20; 31; 40 мА

диапазоне от 4 до

40 мА;

-длительности импульса тока: 3; 4; 6; 8; 10 мкс;

- амплитуды

напряжения:

1) в

диапазоне от

минус

10 до 10

В (минус

10,

0;

минус

8,0;

минус

5,0; минус 3,

0; минус 1,0;  0,2;

1,0;  3,0;

5,

0;

8,0;

10,0 В)

;

2) в

диапазоне от

минус

25 до 25

В (минус

25,

0;

минус

20,0;

минус 15,0; минус

10,0;

минус 5,0;

0,2;  5,0;

10,

0;

15,0;

20,0;

25,0

В);

2 программа регистрирует ошибку поверки, если:

  • - значение погрешности измерений амплитуды импульса тока, приведенной к верхнему пределу (ВП) каждого диапазона, превышает ± 5 %;

  • - значение абсолютной погрешности измерений длительности импульсов тока превышает значение Т, рассчитанное по формуле Т = ± [0,02Ти + 2То] с,

где Ти - длительность измеряемого импульса, c ;

То - период дискретизации измерителя, с (минимальное значение То равно 1^10-10 с);

  • - значение    погрешности измерений амплитуды импульса

напряжения, приведенной к ВП каждого диапазона, превышает ± 2 %.

13.6.5.2 Определение в имитаторе ИД:

  • - абсолютной погрешности формирования амплитуды импульса;

  • - абсолютной погрешности формирования длительности импульса, выполнить в следующем порядке:

  • - подготовить следующие принадлежности:

  • 1) устройство ИД-Р-200-1 UNC3.622.154;

  • 2) кабель ЗМФЭЧ-BNC UNC4.854.087;

  • 3) кабель 1BNC-3458A UNC4.854.088;

  • 4) кабель ИДР-ИМ2 UNC4.854.099;

  • - включить изделие, выждать 10 минут;

  • - произвести запуск программы Resource Manager («RESMAN»);

  • - запустить на исполнение программу ppv2904-R.exe;

  • - выполнить все указания программы по подключению кабелей (если не выполнены ранее) и нажать на всплывающем окне кнопку «Да»;

  • - в окне «ППВ ТЕСТ-2904-Р» выбрать команду «Проверка параметров ИД» и нажать в меню команд кнопку «►»(Пуск);

  • - выполнить указания по отключению/подключению кабелей и нажать на всплывающем окне кнопку «Да»;

  • - в процессе выполнения проверки выполнять все указания программы.

Результаты поверки считать положительными, если при выполнении проверки не было сообщений об ошибке и в протокол выдается сообщение о положительном результате поверки (сообщение должно содержать строку «Результат проверки - НОРМА»).

Примечания

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

77

  • 1 В процессе выполнения поверки проверяется:

  • - формирование напряжения имитатором ИД

1,5; 10,0; 20,0; 30,0; 39,5; 40,0 В;

  • - формирование импульсов длительностью от

50; 100; 150; 195; 200 мс) с амплитудой от 1

10,0; 20,0; 30,0; 39,5; 40,0 В).

  • 2 Программа регистрирует ошибку поверки,

с амплитудой:

5 до 200 до 40 В

мс (5;

(1,0;

1,0;

10;

1,5;

если:

-значение

импульса более ±

- значение

импульса более ±

амплитуды

абсолютной погрешности формирования

0,1 В;

абсолютной погрешности формирования длительности

1 мс.

13.6.5.3 Определение в имитаторе ВКУ:

  • - приведенной погрешности измерений амплитуды напряжения;

  • - абсолютной погрешности измерений длительности импульсов, выполнить в следующем порядке:

  • - подготовить следующие приборы и принадлежности:

  • 1) генератор импульсов Г5-75;

  • 2)

3)

  • 4)

  • 5)

  • 6)

7) тройник BNC-BNC;

  • - включить изделие, выждать 10 минут;

  • - произвести запуск программы Resource Manager («RESMAN»);

  • - запустить на исполнение программу ppv2904-R.exe;

  • - выполнить все указания программы по подключению кабелей (если не выполнены ранее) и нажать на всплывающем окне кнопку «Да»;

  • - в окне «ППВ ТЕСТ-2904-Р» выбрать команду «Проверка параметров ВКУ» и нажать в меню команд кнопку «►»(Пуск);

  • - выполнить указания по отключению/подключению кабелей и нажать на всплывающем окне кнопку «Да»;

  • - в процессе выполнения проверки выполнять все указания программы.

кабель кабель кабель кабель кабель

BNC-BNC UNC4.853.355-01;

ГЕН-2400 UNC4.854.042;

5-ИМ2-ИМ1 UNC4.854.090;

Mn-R-MM2 UNC4.854.0 91;

4-ИМ2-ИМ1 UNC4.854.096;

.702.-7а

если при в протокол

(сообщение

Результаты поверки считать положительными, выполнении проверки не было сообщений об ошибке и выдается сообщение о положительном результате поверки должно содержать строку «Результат проверки - НОРМА»).

Примечания

  • 1 В процессе выполнения поверки, для каждого канала имитатора ВКУ, проверяется погрешность измерений:

- амплитуды напряжения в диапазоне от минус 35 до 35 В (минус 35,0; минус 28,0; минус 21,0; минус 14,0; минус 7,0; 0,2; 1,0; 3,0;

; 10,0 В);

длительности импульсов в диапазоне от 3 до 10 мкс (3; 5; 6; 8; 10 мкс) при амплитуде импульсов 5 В.

  • 2 Программа регистрирует ошибку поверки, если:

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Копировал

Лист

  • - значение   погрешности измерений   амплитуды

приведенной к ВП диапазона, превышает ± 2 %;

  • - значение абсолютной погрешности  измерений

значение Т, рассчитанное

напряжения,

длительности по формуле

импульсов превышает Т = ± [0,02Ти + 2То] с, где Ти - длительность измеряемого импульса, c ;

То - период дискретизации измерителя, с (минимальное значение То равно 1^10-10 с).

13.6.5.4 Определение в имитаторе нагрузок ОКУ:

-относительной погрешности сопротивления имитатора нагрузок;

-абсолютной погрешности измерений амплитуды импульсов команд

управления;

  • - абсолютной погрешности измерений длительности импульсов команд управления,

выполнить в следующем порядке:

  • - подготовить следующие приборы и принадлежности:

  • 1) генератор импульсов Г5-75;

  • 2)

3)

4)

5)

кабель кабель кабель кабель

ОКУ1-11 UNC4.854.111;

ОКУ12-17

ОКУ-ППВ1

ОКУ-ППВ2

UNC4.854.112;

UNC4.854.130;

UNC4.854.131;

6) тройник BNC-BNC;

  • - включить изделие, выждать 10 минут;

  • - произвести запуск программы Resource Manager («RESMAN»);

  • - запустить на исполнение программу ppv2904-R.exe;

  • - выполнить все указания программы по подключению кабелей (если не выполнены ранее) и нажать на всплывающем окне кнопку «Да»;

  • - в окне «ППВ ТЕСТ-2904-Р»  выбрать команду «Проверка

параметров ОКУ» и нажать в меню команд кнопку «►»(Пуск);

  • - выполнить указания по отключению/подключению кабелей и нажать на всплывающем окне кнопку «Да»;

- в процессе выполнения проверки выполнять все указания программы.

Результаты поверки считать   положительными,

выполнении проверки не было сообщений об ошибке и выдается сообщение о положительном результате поверки должно содержать строку «Результат проверки - НОРМА»).

Примечания

1 В процессе выполнения поверки, для каждого канала имитатора нагрузки ОКУ, проверяется значение сопротивления имитатора ОКУ и погрешность измерений:

- амплитуды   напряжения

15; 23; 30 В;

команды

управления

1;

8;

100;

- длительности импульса 150; 200 мс при амплитуде

2 Программа регистрирует ошибку проверки, если:

Изм.

Лист

N докум.

Подп.

Дата

если

при в протокол (сообщение

нагрузки

из

ряда:

команды управления из ряда: импульса 5 В.

20;  60;

Лист

ФТКС.411713.176РЭ

79

- измеренное значение сопротивления имитатора нагрузки ОКУ не

1 S- ■

1 %;

измерений амплитуды напряжения нагрузки ОКУ более ±0,5 В;

измерений

нагрузки

находиться в интервале 200 Ом ± погрешность на имитаторе погрешность на имитаторе

-абсолютная

команды управления

- абсолютная

команды управления

рассчитанное по формуле ±[0,02Ти + 2То], где Ти - длительность измеряемого импульса То - период

То равно 1^10-10

дискретизации

с.

,

осциллографа,

13.6.5.5

Определение температурных

абсолютной

датчиков

длительности импульса ОКУ превышает значение,

с;

с.

Минимальное значение

погрешности выполнить в

измерений следующем

сопротивления порядке:

  • - подготовить следующие приборы и принадлежности:

  • 1) магазин сопротивлений Р4834;

  • 2) кабель ХБ5-ТД UNC4.854.120;

  • 3) кабель ХБ30-ТД UNC4.854.121;

  • - включить изделие, выждать 10 минут;

  • - произвести запуск программы Resource Manager («RESMAN»);

  • - запустить на исполнение программу ppv2904-R.exe;

  • - выполнить все указания программы по подключению кабелей (если не выполнены ранее) и нажать на всплывающем окне кнопку «Да»;

  • - в окне «ППВ ТЕСТ-2904-Р» выбрать команду «Проверка параметров ТД» и нажать в меню команд кнопку «►»(Пуск);

  • - выполнить указания по отключению/подключению кабелей и нажать на всплывающем окне кнопку «Да»;

- в процессе выполнения проверки выполнять все указания программы.

Результаты поверки считать   положительными,

выполнении проверки не было сообщений об ошибке и выдается сообщение о положительном результате поверки должно содержать строку «Результат проверки - НОРМА»).

Примечания

1 В процессе

  • - измерение имитирующих ТД;

  • - вычисляется

выполнения поверки производится: сопротивлений: 70;   90;   110;   130;

абсолютная погрешность измерений

ТД.

2 Программа абсолютной погрешности ± 0,05 Ом.

регистрирует ошибку измерений

поверки, сопротивление

если

при

в протокол (сообщение

150 Ом,

сопротивления

если значение ТД превышает

версий и контрольных сумм

13.6.5.6 Определение номеров

выполнять в следующем порядке:

запустить программный файл ppv2904-R.exe расположенный по адресу кнопка «Пуск» вкладка «ТЕСТ-2904-Р » файл ppv2904-R.exe;

исполняемого кода

- на   ПЭВМ

«ППВ ТЕСТ-2904-Р»,

«Программы»   папка

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

80

-в меню «Справка» программной панели «ППВ ТЕСТ-2904-Р» запустить команду «О программе»;

  • - в открывшемся окне «Версии инструментов панели прочитать номера версий и контрольные значимых программных частей поверки изделия;

  • - сравнить номера версий и контрольные значимых программных частей поверки изделия данными, записанными в формуляре изделия.

Примечание - При запуске программного проверяется целостность и значимых программных частей алгоритму CRC32.

об этом выводится на экран.

автоматически

метрологически рассчитанных по суммы сообщение

изделия» программной суммы метрологически

суммы метрологически с идентификационными

файла ppv2904-R.exe контрольные суммы поверки изделия, В случае некорректной контрольной

Результаты поверки считать положительными, если полученные идентификационные данные метрологически значимых программных частей поверки изделия (идентификационные наименования, номера версий и цифровые идентификаторы) соответствуют идентификационным данным, записанным в формуляре изделия.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

81

13.7 Обработка результатов измерений

  • 13.7.1 Обработка результатов  измерений,

экспериментально, осуществляется в соответствии с 76.

  • 13.7.2 Результаты измерений заносятся протоколов, содержащих информацию о выполнении методике, изложенной в разделе 13.

    полученных

    ГОСТ 8.207-

    в файлы поверки по

13.8 Оформление результатов поверки

  • 13.8.1 Для каждой измеряемой величины, погрешность которой определяется, составляется протокол, в котором указываются:

  • -  результат измерения величины;

  • -  значение погрешности измерения, рассчитанного в результате обработки результатов измерений;

  • -  пределы допускаемой погрешности для каждого измеренного значения измеряемой величины;

  • -  результат сравнения значения погрешности измерения, рассчитанного в результате обработки результатов измерений, с пределом допускаемой погрешности.

  • 13.8.2 Результаты поверки оформляются в соответствии с приказом Минпромторга России № 1815 от 02.07.2015 г. При

положительных результатах поверки на изделие выдаётся свидетельство установленной формы. В случае отрицательных результатов поверки применение изделия запрещается, на него выдаётся извещение о непригодности к применению с указанием причин забракования.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

82

14 Возможные неисправности и способы их устранения

14.1 Возможные неисправности и способы их устранения приведены в таблице 14.1.

Таблица 14.1

Наименование неисправности, внешнее проявление и дополнительные

признаки

Вероятная причина

Способ устранения

Не обнаруживаются модули изделия программой

«Ресурс менеджер»

Не включен

БКИ57

Включить БКИ57.

Не включается электропитание БКИ57

Сработал предохранитель цепи сетевого питания

Открыть заднюю стенку стойки.

На задней панели БКИ57 проверить состояние предохранителя 16А.

При необходимости заменить предохранитель.

Выдано сообщение об ошибке программой «Менеджер ресурсов»

Неисправен или не подсоединен кабель магистрали VXB

Проверить кабели.

Заменить исправным кабелем из состава ЗИП-О.

Неисправен

модуль VXI-VXB

Заменить исправным модулем из состава ЗИП-О.

Не включается ПЭВМ

Не включено питание ПЭВМ

Включить электропитание

ПЭВМ

В ПЭВМ не выполняется загрузка

ОС «MS Windows 7»

Сбой ПЭВМ при включении питания

Выключить и, через 2-3 с, включить электропитание ПЭВМ

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

83

Продолжение таблицы 14.1

Наименование неисправности, внешнее проявление и дополнительные признаки

На лицевой панели модуля светится светодиод «Ошибка»

Вероятная причина

Неисправен модуль

Способ устранения

Выдано сообщение о неисправности модуля при проверке модулей программой «Система проверки функций»

Погрешность измерений изделия превышает допустимые значения, указанные в пунктах 2.3.2.12 - 2.3.2.14

Изм.

Лист

N докум.

Подп.

Дата

Неисправен один из модулей участвующих в проверке

Выполнить сброс модуля (функция «reset» или кнопка «Сброс» на управляющей панели модуля).

Если после выполнения сброса модуля светится светодиод «Ошибка» то, необходимо закрыть все сеансы связи, затем проинициализировать модуль (функция «init» или открыть управляющую панель). Повторить проверку работоспособности модуля (функция «Самоконтроль» или кнопка «Самоконтроль» на управляющей панели). Если повторно светится светодиод «Ошибка», то заменить неисправный модуль соответствующим исправным модулем из состава ЗИП-О. Последовательно заменять модули, участвующие в проверке исправными модулями из состава ЗИП-О изделия. Примечание - Информация о модулях участвующих в проверке приведена в приложении Б документа ФТКС.52058-01 34 01. Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций. Руководство оператора. Провести внешнюю калибровку модуля ОСЦ5 (слот 3) в соответствии с UNC3.031.150 РЭ.

ФТКС.411713.176РЭ

Лист

84

Продолжение таблицы 14.1

Наименование неисправности, внешнее проявление и дополнительные признаки

Вероятная

причина

Способ устранения

Погрешность измерений изделия превышает допустимые значения, указанные в пунктах

  • 2.3.4.6, 2.3.4.7,

  • 2.3.5.7, 2.3.5.8

Провести внешнюю калибровку модуля ОСЦ5 (слот 7) в соответствии с UNC3.031.150 РЭ.

  • 14.2 Вышедший из строя модуль необходимо заменить аналогичным модулем из состава ЗИП-О, входящего в комплект поставки изделия. Перед установкой в изделие, на модуле, взятом из ЗИП-О необходимо установить переключатели логического адреса и линии прерывания в такое же положение, что и на вышедшем из строя модуле. Установку переключателей необходимо выполнять в соответствии с руководством по эксплуатации соответствующего модуля.

    • 14.3 При восстановлении работоспособности изделия путем замены неисправного модуля исправным модулем из состава ЗИП-О повторного заключения на изделие не требуется. Вновь установленный в состав изделия модуль должен быть проверен в режиме «ОК отключен» программой проверки модулей (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций. Руководство оператора). О проведенной замене модуля должна быть сделана запись в разделе «Особые отметки» формуляра на изделие.

    При замене мезонинного модуля дополнительно должна быть сделана соответствующая запись в паспорте мезонинного модуля (подраздел «Движение мезонина при эксплуатации») и паспорте носителя мезонинов (подраздел «Сведения об установке и снятии мезонинов»).

    • 14.4 Если не удалось восстановить изделие, срочно свяжитесь с представителями изготовителя и сообщите им всю имеющуюся информацию:

    -о порядке ваших действий при работе с изделием;

    • - о всех сообщениях программного обеспечения о предполагаемых неисправностях;

    • - о внешних признаках (результатах измерений, результатах взаимодействия изделия с внешними объектами и приборами), позволяющими судить о состоянии изделия;

    • - о действиях по восстановлению изделия, для анализа имеющейся информации и установления истинных причин появления сообщений о неисправности.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    85

15 Техническое обслуживание

  • 15.1 Виды и периодичность технического обслуживания

  • 15.1.1 Техническое обслуживание изделия включает следующие виды:

-ежедневное техническое обслуживание (ЕТО);

-ежегодное техническое обслуживание (ТО).

  • 15.1.2 ЕТО проводится при подготовке изделий к использованию и назначению.

  • 15.1.3 ТО проводится один раз в год, независимо от эксплуатации изделия, а также перед постановкой изделия на длительное хранение.

15.2 Порядок технического обслуживания

  • 15.2.1 Порядок технического обслуживания соответствует порядку записи операций в таблице 15.1.

  • 15.2.2 Операция технического обслуживания выполняется в соответствии с ее технологической картой.

  • 15.2.3 При техническом обслуживании изделия обязательным является выполнение всех действий, изложенных в технологических картах операций.

  • 15.2.4 Все несоответствия, выявленные в процессе технического обслуживания, должны быть устранены. При этом должна быть сделана запись в соответствующем разделе формуляра изделия

ФТКС.411713.176ФО.

  • 15.2.5 О проведении и результатах ТО должна быть сделана запись в соответствующем разделе формуляра изделия ФТКС.411713.176ФО.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    86

Таблица 15.1

Наименование операции технического обслуживания

Номер технологической карты

Виды

технического обслуживания

ЕТО

ТО

1. Проверка состояния и чистка наружных поверхностей изделия

1

+

+

2. Проверка работоспособности изделия

2

+

+

3. Проверка работоспособности и выходных цепей изделия

3

-

+

4. Проверка комплектности и состояния ЗИП-О

4

-

+

5. Детальный осмотр и чистка изделия

5

-

+

6. Проверка эксплуатационных документов

6

-

+

15.3 Технологические карты операций технического обслуживания

  • 15.3.1 Технологическая карта 1

    15.3.1.1 Проверка состояния и чистка наружных поверхностей изделия:

    • - средства измерений: нет;

    -инструмент: нет;

    • - расходные материалы:

    • 1) ветошь обтирочная 627 ГОСТ 5364-79 - 0,7 кг;

    • 2) кисть флейцевая КФ251 - 1 шт;

    • - действия:

    • 1) отключить изделие от сети;

    • 2) произвести внешний осмотр изделия, убедиться в отсутствии деформаций кожухов и корпусов составных частей изделия, убедиться в целостности органов управления и индикации;

    • 3) удалить пыль с наружных поверхностей изделия, в том числе с поверхностей мониторов и клавиатуры сухой ветошью (кистью).

    15.3.2 Технологическая карта 2

    15.3.2.1 Проверка работоспособности изделия:

    • - средства измерений: нет;

    • - инструмент: нет;

    • - расходные материалы: нет;

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    87

-действия:

  • 1) включить изделие;

  • 2) убедиться в положительном результате самотестирования ПЭВМ и правильности загрузки операционной среды;

  • 3) выдержать изделие во включенном состоянии 10 минут;

  • 4) выполнить проверку системы в режиме «ОК подключен» программы проверки модулей (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций Руководство оператора).

При положительном результате всех проверок изделие готово к работе.

Если обнаружена неисправность изделия, устранить ее, руководствуясь указаниями раздела 14, убедиться в ее отсутствии, вторично выполнив проверку, при которой была обнаружена неисправность.

  • 15.3.3 Технологическая карта 3

    сЗ

    Й

    ч

    К

    ч о С

    15.3.3.1 Проверка работоспособности и выходных цепей изделия:

    -ссредства измерений: нет;

    • - инструмент: нет;

    • - расходные материалы: нет;

    • - действия:

    • 1) включить изделие;

    • 2) убедиться в положительном результате

    стирования ПЭВМ и правильности загрузки операционной среды;

    • 3) выдержать изделие во включенном состоянии 10 минут;

    самоте

    ч ю

    !>■

    • 4

    «

    «
    • 5

    «

    « s

    ч эт m

    т,

    Г-’

    О

    о

    к

    ч о С

    к

    • 4 о к

    Z

    « «

    • 5

    40

    04

    'Г,

    выполнить проверку системы в режиме «ОК отключен» программы проверки модулей (см. ФТКС.52058-01 34 01 Система автоматизированная измерительная ТЕСТ-2904-Р Система проверки функций Руководство оператора).

    При положительном результате проверки изделие готово к работе.

    Если обнаружена неисправность изделия, устранить ее, руководствуясь указаниями раздела 14, и убедиться в ее отсутствии, вторично выполнив проверку, при которой была обнаружена неисправность.

    15.3.4 Технологическая карта 4

    15.3.4.1 Проверка комплектности и состояния ЗИП-О:

    • - средства измерений: нет;

    • - инструмент : нет ;

    • - расходные материалы: нет;

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    88

-действия:

  • 1) проверить наличие принадлежностей по ведомости ЗИП-О ФТКС.411713.176ЗИ;

  • 2) проверить состояние и правильность укладки ЗИП-О;

    добавить до полного

  • 3) недостающие принадлежности комплекта ЗИП-О.

  • 15.3.5 Технологическая карта

  • 15.3.5.1 Детальный осмотр и чистка

    изделия:

  • - средства измерений: нет;

  • - инструмент : отвертка;

  • - расходные материалы:

  • 1) бязь, отбеленная арт. 224 ГОСТ 11680-76 - 6 м;

  • 2) спирт этиловый ГОСТ 11547-80 - 2 л.

При разборке разборных механических соединений (креплений) позаботиться о сохранности крепежа и деталей.

  • - действия:

  • 1) выключить изделие;

  • 2) отсоединить вилки сетевых кабелей внешних устройств от сетевого фильтра и вилку сетевого кабеля стойки СКИ28 изделия от сети;

    сЗ

    Й

    ч

3) отсоединить штатные кабели изделия, соединяющие коммутационные панели и модули стоки СКИ28;

4) произвести осмотр штатных кабелей изделия, убедиться в целостности контактов их соединителей;

  • 5) очистить от пыли внешние поверхности кабелей

К

ч о С

изделия;

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

к

ч о С

к

  • 4 о к

Z

« «

  • 5

т,

Г-’

О

о

40

04

'Г,

  • 6) в СКИ28 отсоединить кабели от всех составных частей стойки, в том числе - кабели коммутационных панелей от модулей и разветвители трансформаторные 17011 от КП2-2904-Р;

  • 7) разобрать механические крепления коммутационных панелей к стойке СКИ28 аккуратно уложить отсоединенные составные части изделия на заранее подготовленном столе (столах);

  • 8) произвести осмотр кабелей и коммутационных панелей, убедиться в целостности контактов их соединителей;

  • 9) очистить от пыли внешние поверхности кабелей и коммутационных панелей;

  • 10) протереть бязью, смоченной в соединителей кабелей и коммутационных панелей контакты в течение 1 часа;

протереть бязью, смоченной в коммутационных панелей;

спирте, контакты

и просушить протертые

11)

места кабелей и

12)

13)

спирте, загрязненные

отвинтить винты, крепящие модули к БКИ57 в СКИ28; извлечь модули из крейта и аккуратно

заранее подготовленном столе;

14) произвести осмотр модулей, убедиться креплений, покрытий и контактов соединителей, а также

сложить их на

в целостности в целостности

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

89

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«
  • 5

«

« s

ч эт m

к

ч о С

к

  • 4 о к

Z

« «

  • 5

ОТК и ВП МО на в листе

т,

Г-’

О

о

40

04

'Г,

пломбировки модулей и соответствии оттисков клейм них указанным в разделе «Свидетельство о приемке», «Заключение представительства заказчика» и учетом записей в разделе «Особые отметки» паспортов модулей;

  • 15) извлечь из стойки освобожденный от модулей крейт и аккуратно установить его на столе;

  • 16) отсоединить воздушный фильтр вентиляторов крейта от задней панели крейта,

  • 17) извлечь из питания и аккуратно уложить

  • 18) произвести

очистить его крейта его на осмотр

от пыли;

блок источников вторичного столе;

блока источников вторичного

питания;

осмотр

крейта, убедиться в целостности

  • 19) произвести

кросс-панели, контактов соединителей;

  • 20) очистить от пыли внешние поверхности модулей, блока источников вторичного питания, крейта;

  • 21) протереть бязью, смоченной в спирте, контакты соединителей модулей, блока источников вторичного питания и крейта и просушить протертые контакты в течении 1 часа;

  • 22) протереть бязью, смоченной в спирте, загрязненные места модулей, блока источников вторичного питания и крейта;

  • 23) установить и закрепить в крейте блок источников вторичного питания и воздушный фильтр вентиляторов крейта;

  • 24) произвести осмотр стойки СКИ28, убедиться в целостности блока вентиляторов, целостности и надежности цепей заземления;

  • 25) протереть бязью, смоченной в спирте, загрязненные места стойки;

  • 26) установить крейт в стойку СКИ28, модули в крейт, руководствуясь документом UNC2.770.057Э4,•

  • 27) извлечь из стойки СКИ28 источник питания N6701A и аккуратно установить его на столе;

  • 28) выполнить техническое обслуживание источника питания N6701A в соответствии с эксплуатационными документами на него;

29) установить источник питания N6701A в стойку СКИ28, руководствуясь документом UNC2.702.028M4;

  • 30) выполнить техническое обслуживание ПЭВМ в соответствии с эксплуатационными документами на него;

  • 31) отсоединить разветвители трансформаторные 17011 от OmniBusBox 162-555-555 и от терминаторов 1701;

  • 32) извлечь OmniBusBox 162-555-555 из стойки СКИ28, выполнить техническое обслуживание OmniBusBox 162-555-555, разветвителей трансформаторных 17011, терминаторов 1701 в соответствии с эксплуатационными документами на них;

  • 33) установить OmniBusBox 162-555-555 в стойку СКИ28, руководствуясь документом UNC2.702.028M4;

  • 34) прикрепить к стойке СКИ28 коммутационные панели и соединить их кабели с модулями, соединить составные части СКИ28

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

90

кабелями, руководствуясь документами: UNC2.702.028M4, UNC2.702.028Э4,•

стойки СКИ28, выполнить техническое с эксплуатационными документами на

  • 35) извлечь ИБП из обслуживание ИБП в соответствии него;

    в стойку СКИ28, руководствуясь

  • 36) установить ИБП документом UNC2.702.028M4;

  • 37) соединить составные части изделия кабелями, руководствуясь документами: ФТКС.411713.176Э4, ФТКС.411713.176МЧ;

  • 38) подготовить изделие к работе, руководствуясь указаниями раздела 11 настоящего РЭ.

  • 15.3.6 Технологическая карта 6

    15.3.6.1 Проверка эксплуатационных документов:

    • - средства измерений: нет;

    -инструмент: нет;

    • - расходные материалы: нет;

    • - действия:

    • 1) проверить наличие эксплуатационных документов по ведомости ФТКС.411713.176ВЭ;

    • 2) проверить состояние эксплуатационных документов;

    • 3) проверить своевременность внесения необходимых записей в формуляр изделия ФТКС.411713.176ФО.

    Изм.

    Лист

    N докум.

    Подп.

    Дата

    ФТКС.411713.176РЭ

    Лист

    91

16 Хранение

  • 16.1 Изделие должно храниться в складских условиях в сухом отапливаемом помещении с температурой окружающего воздуха от 5 до 35 °С и относительной влажностью не более 80 % при температуре 25 °С.

  • 16.2 Изделие должно сохранять исправное состояние при хранении в течение 12 месяцев в штатной упаковке в складских условиях без технического обслуживания.

Складские условия:

- температура окружающего воздуха от 5 до 35 °С;

-относительная влажность воздуха не более 80 %.

  • 16.3 Срок хранения изделия, упакованного в транспортную тару, в складских условиях не более одного года. При этом каждые 6 месяцев необходимо производить техническое обслуживание аккумуляторных батарей бесперебойного источника питания PW9130i3000R-XL2U в соответствии с его эксплуатационной документацией.

  • 16.4 Монитор, принтер, системный блок ПЭВМ, клавиатура, OmniBusBox 162-555-555, ИБП должны храниться в транспортной таре и упаковке изготовителя в соответствии с эксплуатационными документами на них.

  • 16.5 Монитор, клавиатура, OmniBusBox 162-555-555 должны храниться в транспортной таре и упаковке изготовителя в соответствии с эксплуатационными документами на них.

  • 16.6 Изделие, упакованное в транспортную тару, должно храниться с соблюдением требований манипуляционных знаков, нанесенных на тару.

  • 16.7 В помещении для хранения изделия не должно быть пыли, паров кислот, щелочей и других агрессивных примесей.

  • 16.8 При перерыве в эксплуатации изделия, установленного на рабочем месте, необходимо отсоединить от сети питания и от составных частей изделия кабели сетевые, обеспечив сохранность всех отсоединенных кабелей на время перерыва в эксплуатации изделия.

В течение всего перерыва в эксплуатации изделия необходимо выполнять все виды технического обслуживания изделия в соответствии с их периодичностью, кроме операций, описанных в технологических картах 2 (Проверка работоспособности изделия), 3 (Проверка работоспособности и выходных цепей изделия) и 4 (Проверка комплектности и состояния ЗИП-О).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

92

17 Транспортирование

17.1 Изделие, упакованное в транспортную тару, может транспортироваться следующими видами транспорта с соблюдением требований манипуляционных знаков, нанесенных на тару:

-железнодорожным в закрытых вагонах на любые расстояния со скоростями, допустимыми для данного вида транспорта;

  • - воздушным на любые расстояния без ограничения скорости и высоты полета;

  • - автомобильным:

  • 1) по дорогам 1 - 3 категории - на расстояние до 1000 км со скоростью до 60 км/ч;

  • 2) по дорогам 4, 5 категории - на расстояние до 1000 км со скоростью до 20 км/ч.

  • 17.2 При транспортировании транспортная тара с изделием должна быть надежно закреплена креплениями, исключающими ее перемещение относительно транспортного средства при воздействии механических нагрузок.

  • 17.3 Изделие должно транспортироваться в закрытых транспортных средствах, исключающих попадание атмосферных осадков, в соответствии с правилами перевозок, действующими на транспорте.

  • 17.4 Предельные условия транспортирования:

  • - повышенная температура окружающего воздуха 50 °С;

  • - пониженная температура окружающего воздуха минус 40 °С;

  • - повышенная влажность до 98 % при температуре 25 °С.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

93

Приложение А

(обязательное)

Логический номер крейта и координаты модулей изделия

Таблица А.1 - Логические номера крейтов изделия

Логический номер крейта

Наименование по КД

Местоположение

16

БКИ5 7

СКИ2 8

Таблица А.2 - Координаты (крейт/слот) модулей в изделии

Модуль

Координаты

VXI-VXB

(1/0)

ИД-Р

(1/1)

ИМ2-М-01

(1/2)

НМ-М (ОСЦ5  (1))

(1/3)

МПКТС

(1/4)

НМУ (МК30-2Л)

(1/5)

ИМ2-М

(1/6)

НМ-М (ОСЦ5  (2))

(1/7)

ИМ3

(1/8)

ИМ1-М

(1/9)

МФЭЧ

(1/10)

Таблица А.3 - Соответствие номера крейта, логического адреса модуля VXI-VXB, устанавливаемых в слот 0 крейта, и положения

движков переключателя, задающего логический адрес модуля VXI-VXB

Номер крейта

Логический адрес модулей VXI-VXB

Положение движков переключателя S2

8

7

6

5

4

3

2

1

1

16

0

0

0

1

0

0

0

0

Таблица А.4 - Соответствие номеров каналов цифрового осциллографа каналам мезонина ОСЦ5

Номер канала ОСЦ5

Мезонин ОСЦ5

Позиция в НМ

Канал

1

1

1

2

1

2

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

94

Приложение Б

(справочное) Сигналы имитатора СК-НК

Б.1 Соответствие каналов имитаторов СК-НК контактам соединителей коммутационной панели КП1-2904-Р приведено в таблицах Б.1 и Б.2.

Таблица Б.1

Соединитель «ХБ21» Вилка СНЦ127-50/27ВП117-5-В НКЦС.434410.511ТУ

Соединитель «ХБ22» Вилка СНЦ127-50/27ВП117-5-В НКЦС.434410.511ТУ

Имитатор СК-НК

( модуль ИМ2-М-01)

Номер

контакта

Наименование сигнала

Номер

контакта

Наименование

сигнала

Номер канала

Наименование

сигнала

1, 21

ЦДП1 П А

1, 21

ЦДП1 П Б

1

+СК-НК1

2, 22

ЦДП1 О А

2, 22

ЦДП1 О Б

-СК-НК1

3, 23

ЦДП2 П А

3, 23

ЦДП2 П Б

2

+СК-НК2

4, 24

ЦДП2 О А

4, 24

ЦДП2 О Б

-СК-НК2

5, 25

ЦДП3 П А

5, 25

ЦДП3 П Б

3

+СК-НК3

6, 26

ЦДП3 О А

6, 26

ЦДП3 О Б

-СК-НК3

7, 27

ЦДП4 П А

7, 27

ЦДП4 П Б

4

+СК-НК4

8, 28

ЦДП4 О А

8, 28

ЦДП4 О Б

-СК-НК4

9, 29

ЦДП5 П А

9, 29

ЦДП5 П Б

5

+СК-НК5

10, 30

ЦДП5 О А

10, 30

ЦДП5 О Б

-СК-НК5

11, 31

ЦДП6 П А

11, 31

ЦДП6 П Б

6

+СК-НК6

12, 32

ЦДП6 О А

12, 32

ЦДП6 О Б

-СК-НК6

13, 33

ЦДП7 П А

13, 33

ЦДП7 П Б

7

+СК-НК7

14, 34

ЦДП7 О А

14, 34

ЦДП7 О Б

-СК-НК7

15, 25

ЦДП8 П А

15, 25

ЦДП8 П Б

8

+СК-НК8

16, 36

ЦДП8 О А

16, 36

ЦДП8 О Б

-СК-НК8

17, 37

ЦДП9 П А

17, 37

ЦДП9 П Б

9

+СК-НК9

18, 38

ЦДП9 О А

18, 38

ЦДП9 О Б

-СК-НК9

19, 39

ЦДП10 П А

19, 39

ЦДП10 П Б

10

+СК-НК10

20, 40

ЦДП10 О А

20, 40

ЦДП10 О Б

-СК-НК10

49, 50

Экран

49, 50

Экран

-

-

Примечание - К линиям сигналов со знаком «+» (+СК-НК1, +СК-НК2 и т.д.) подводятся сигнальные провода (плюс сигнала). К линиям сигналов со знаком «-» (-СК-НК1, -СК-НК2 и т.д.) подводятся возвратные провода (минус сигнала).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

Таблица Б.2

Соединитель «ХБ20» Вилка

СНЦ127-50/27ВП117-4-В

НКЦС.434410.511ТУ

Соединитель «ХБ23» Вилка СНЦ127-50/27ВП117-4-В НКЦС.434410.511ТУ

Имитатор СК-НК (модуль ИМ2-М-01)

Номер

контакта

Наименование

сигнала

Номер

контакта

Наименование

сигнала

Номер

канала

Наименование

сигнала

13, 29

ЦДП11 П А

13, 29

ЦДП11 П Б

11

+СК-НК11

14, 30

ЦДП11 О А

14, 30

ЦДП11 О Б

-СК-НК11

15, 31

ЦДП12 П А

15, 31

ЦДП12 П Б

12

+СК-НК12

16, 32

ЦДП12 О А

16, 32

ЦДП12 О Б

-СК-НК12

49, 50

Экран

49, 50

Экран

-

-

Примечание - К линиям сигналов со знаком «+» (+СК-НК11, +СК-НК12) подводятся сигнальные провода (плюс сигнала). К линиям сигналов со знаком «-» (-СК-НК11, -СК-НК12) подводятся возвратные провода (минус сигнала).

Б.2 Подключение сигнала помехи к каналам имитатора СК-НК осуществляется через соединитель «ПОМЕХА СК-НК» (розетка BNC 73115-5003), расположенный на КП1-2904-Р.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

96

Приложение В (справочное) Сигналы имитатора ИД

В.1 Соответствие каналов имитатора ИД контактам соединителей коммутационной панели КП1-2904-Р приведено в таблице В.1.

Таблица В.

1

Соединитель «ХБ20» Вилка СНЦ127-50/27ВП117-4-В НКЦС.434410.511ТУ

Соединитель «ХБ23» Вилка СНЦ127-50/27ВП117-4-В НКЦС.434410.511ТУ

Имитатор ИД (модуль ИД-Р)

Номер контакта

Наименование сигнала

Номер

контакта

Наименование

сигнала

Номер канала

Наименование

сигнала

1

ИДП1 П1

А

1

ИДП1 П1 Б

1

ИД1-П

2

ИДП1 О А

2

ИДП1 О Б

ИД1-О

3

ИДП2 П1

А

3

ИДП2 П1 Б

2

ИД2-П

4

ИДП2 О А

4

ИДП2 О Б

ИД2-О

5

ИДП3 П1

А

5

ИДП3 П1 Б

3

ИД3-П

6

ИДП3 О А

6

ИДП3 О Б

ИД3-О

7

ИДП4 П1

А

7

ИДП4 П1 Б

4

ИД4-П

8

ИДП4 О А

8

ИДП 4О Б

ИД4-О

дата

9

ИДП5 П1

А

9

ИДП5 П1 Б

5

ИД5-П

10

ИДП5 О А

10

ИДП5 О Б

ИД5-О

S

11

ИДП6 П1

А

11

ИДП6 П1 Б

6

ИД6-П

к ч

12

ИДП6 О А

12

ИДП6 О Б

ИД6-О

о с

17

ИДП1 П2

А

17

ИДП1 П2 Б

7

ИД7-П

ч ю

18

ИДП1 О А

18

ИДП1 О Б

ИД7-О

!>■ ч

« «

19

ИДП2 П2

А

19

ИДП2 П2 Б

8

ИД8-П

20

ИДП2 О А

20

ИДП2 О Б

ИД8-О

S

21

ИДП3 П2

А

21

ИДП3 П2 Б

ИД9-П

9

Z

со

22

ИДП3 О А

22

ИДП3 О Б

ИД9-О

« S

сЗ м

23

ИДП4 П2

А

23

ИДП4 П2 Б

10

ИД10-П

24

ИДП4 О А

24

ИДП 4О Б

ИД10-О

М

25

ИДП5 П2

А

25

ИДП5 П2 Б

ИД11-П

11

Подп. и дата

01.07.15

26

ИДП5 О А

26

ИДП5 О Б

ИД11-О

К ч о к

Z

« д

5962

Лист

ФТКС.411713.176РЭ

S

Изм.

Лист

N докум.

Подп.

Дата

97

Соединитель «ХБ20» Вилка СНЦ127-50/27ВП117-4-В НКЦС.434410.511ТУ

Соединитель «ХБ23» Вилка СНЦ127-50/27ВП117-4-В

НКЦС.434410.511ТУ

Имитатор ИД

(модуль ИД-Р)

Номер

контакта

Наименование

сигнала

Номер

контакта

Наименование

сигнала

Номер

канала

Наименование

сигнала

27

ИДП6 П2 А

27

ИДП6 П2 Б

12

ИД12-П

28

ИДП6 О А

28

ИДП6 О Б

ИД12-О

Примечание - К линиям сигналов с индексом П (ИДП1_П1_А и т. д.) подводятся сигнальные провода (плюс сигнала). К линиям сигналов с индексом О (ИДП1_О_А и т. д.) подводятся возвратные провода (минус сигнала).

В.2 Подключение сигнала помехи к каналам имитатора ИД осуществляется через соединитель «ПОМЕХА ИД» (розетка BNC 73115-5003), расположенный на КП1-2904-Р.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

98

Приложение Г (справочное) Сигналы имитатора ВКУ

Г.1 Соответствие каналов имитатора ВКУ контактам соединителей коммутационной панели КП1-2904-Р приведено в таблице Г.1.

Таблица Г.1

Соединитель «ХБ3» Вилка СНЦ127-50/27ВП117-1-В

НКЦС.434410.511ТУ

Имитатор НК (модуль ИМ2- М)

Номер контакта

Наименование сигнала

Номер канала

Наименование сигнала

14, 37

+ВКУ1 ВХ А

1

+СК-НК1

22, 30

+ВКУ2 ВХ А

2

+СК-НК2

44, 50

+ВКУ3 ВХ А

3

+СК-НК3

3, 8

+ВКУ4 ВХ А

4

+СК-НК4

15, 38

+ВКУ5 ВХ А

5

+СК-НК5

23, 31

+ВКУ6 ВХ А

6

+СК-НК6

45, 46

+ВКУ7 ВХ А

7

+СК-НК7

16, 39

+ВКУ8 ВХ А

8

+СК-НК8

32, 40

+ВКУ9 ВХ А

9

+СК-НК9

10, 24

+ВКУ10 ВХ А

10

+СК-НК10

4, 9,

-27В 2 А

-СК-НК1 -

17, 25,

1 - 10

33

-СК-НК10

18, 26

+ВКУ1 ВХ Б

11

+СК-НК11

11, 34

+ВКУ2 ВХ Б

12

+СК-НК12

27, 41

+ВКУ3 ВХ Б

13

+СК-НК13

5, 19

+ВКУ4 ВХ Б

14

+СК-НК14

12, 35

+ВКУ5 ВХ Б

15

+СК-НК15

1, 6

+ВКУ6 ВХ Б

16

+СК-НК16

20, 28

+ВКУ7 ВХ Б

17

+СК-НК17

42, 47

+ВКУ8 ВХ Б

18

+СК-НК18

13, 36

+ВКУ9 ВХ Б

19

+СК-НК19

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

99

Соединитель «ХБ3» Вилка СНЦ127-50/27ВП117-1-В

НКЦС.434410.511 ТУ

Имитатор НК

(модуль ИМ2-М)

Номер контакта

Наименование сигнала

Номер канала

20

11 -

20

Наименование сигнала

2, 7

+ВКУ10 ВХ Б

+СК-НК20

21, 29,

43, 48,

49

-27В 2 Б

-СК-НК11 -

-СК-НК20

Примечание - К линиям сигналов со знаком «+» (+СК-НК1, +СК-НК2 и т.д.) подводятся сигнальные провода (плюс сигнала). К линиям сигналов со знаком «-» (-СК-НК1, -СК-НК2 и т. д.) подводятся возвратные провода (минус сигнала).

Г.2 Подключение сигнала помехи к каналам имитатора ВКУ осуществляется через соединитель «ПОМЕХА ВКУ» (розетка BNC 73115-5003), расположенный на КП1-2904-Р.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

100

Приложение Д (справочное)

Сигналы имитатора нагрузки ОКУ

Д.1 Соответствие каналов имитатора нагрузки ОКУ контактам соединителей коммутационной панели КП1-2904-Р приведено в таблицах Д.1 и Д.2.

Имитатор нагрузки ОКУ (модуль ИМ3)

Соединитель «ХБ10» Вилка СНЦ127-50/27ВП117-3-В НКЦС.434410.511ТУ

Таблица Д.1

Соединитель «ХБ9» Вилка

СНЦ127-50/27ВП117-3-В

НКЦС.434410.511ТУ

Номер

Наименование

Номер

Наименование

Номер

Наименование

контакта

сигнала

контакта

сигнала

канала

сигнала

1, 20

+ир МК А

1, 20

+ир МК Б

-

+U А/+и Б

2, 21

-ир МК А

2, 21

-ир МК Б

-

-U А/-и Б

3

МК X1 A

3

МК X1 Б

1

+ОКУ1

4

МК X2 A

4

МК X2 Б

2

+ОКУ2

5

МК X3 A

5

МК X3 Б

3

+ОКУ3

6

МК X4 A

6

МК X4 Б

4

+ОКУ4

7

МК X5 A

7

МК X5 Б

5

+ОКУ5

8

МК X6 A

8

МК X6 Б

6

+ОКУ6

9

МК X7 A

9

МК X7 Б

7

+ОКУ7

10

МК X8 A

10

МК X8 Б

8

+ОКУ8

11

МК X9 A

11

МК X9 Б

9

+ОКУ9

12

МК X10 A

12

МК X10 Б

10

+ОКУ10

13

МК X11 A

13

МК X11 Б

11

+ОКУ11

14

МК X12 A

14

МК X12 Б

12

+ОКУ12

15

МК X13 A

15

МК X13 Б

13

+ОКУ13

16

МК X14 A

16

МК X14 Б

14

+ОКУ14

17

МК X15 A

17

МК X15 Б

15

+ОКУ15

18

МК X16 A

18

МК X16 Б

16

+ОКУ16

19

МК X17 A

19

МК X17 Б

17

+ОКУ17

22

МК Y1 A

22

МК Y1 Б

1

-ОКУ1

23

МК Y2 A

23

МК Y2 Б

2

-ОКУ2

24

МК Y3 A

24

МК Y3 Б

3

-ОКУ3

25

МК Y4 A

25

МК Y4 Б

4

-ОКУ4

26

МК Y5 A

26

МК Y5 Б

5

-ОКУ5

— —

— —

.702.-7а

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Копировал

Лист

s

Соединитель «ХБ9» Вилка

СНЦ127-50/27ВП117-1-В

АШДК.434410.082ТУ

Соединитель «ХБ10» Вилка СНЦ127-50/27ВП117-1-В АШДК.434410.082ТУ

Имитатор нагрузки ОКУ (модуль ИМ3)

Номер

контакта

Наименование

сигнала

Номер

контакта

Наименование

сигнала

Номер канала

Наименование

сигнала

27

МК Y6A

27

МК Y6 Б

6

  • 7

  • 8

9

10

11

12

  • 13

  • 14

  • 15

  • 16

17

-ОКУ6

-ОКУ7

-ОКУ8

-ОКУ9 -ОКУ10 -ОКУ11 -ОКУ12 -ОКУ13 -ОКУ14 -ОКУ15 -ОКУ16 -ОКУ17

28

МК Y7 A

28

МК Y7 Б

29

МК Y8 A

29

МК Y8 Б

30

МК Y9A

30

МК Y9 Б

31

МК Y10 A

31

МК Y10 Б

32

МК Y11 A

32

МК Y11 Б

33

МК Y12 A

33

МК Y12 Б

34

МК Y13 A

34

МК Y13 Б

35

МК Y14 A

35

МК Y14 Б

36

МК Y15 A

36

МК Y15 Б

37

МК Y16 A

37

МК Y16 Б

38

-ОКУ17

38

-ОКУ17

49, 50

Экран

49, 50

Экран

-

-

Примечания

  • 1 К линиям «+ир МК А» и «-ир МК А» соединителя «ХБ9» подводятся линии «+ир МК А» и «-ир МК А» от ОК.

  • 2 К линиям «+ир_МК_Б» и «-ир_МК_Б» соединителя Х5 подводятся линии «+ир_МК_Б» и «-ир_МК_Б» от ОК.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

102

Приложение Е

(справочное)

Сигналы формирователя эталонной частоты

Е.1 Соответствие сигналов формирователя эталонной частоты контактам соединителя КП1-2904-Р приведено в таблице Е.1.

Таблица Е.1

Соединитель «Х12» Вилка СНЦ127-10/14ВП117-1-В НКЦС.434410.511ТУ

Номер контакта

Наименование сигнала

3, 6

1кГц ЭТ П

4, 7

1кГц ЭТ О

5, 8

Экран

Примечание - К линиям сигналов с индексом П (1кГц_ЭТ_П) подводятся сигнальные провода (плюс сигнала). К линиям сигналов с индексом О (1кГц_ЭТ_О) подводятся возвратные провода ( минус сигнала).

Е.2 Выходной каскад формирователя сигнала эталонной частоты показан на рисунке Е.1

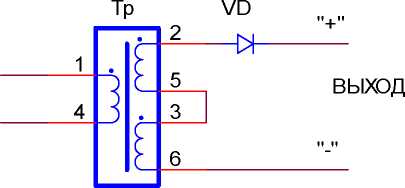

Тр

VD

"+ ВЫХОД II II

где Тр - Блок трансформаторов IT 258 (производитель Schaffner);

VD - Диод LL4448 (производитель Vishay Semiconductors).

Рисунок Е.1 - Выходной каскад формирователя сигнала эталонной частоты

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

103

Приложение Ж

(справочное)

Сигналы формирователя «1 кГц» и «СВ»

Ж.1 Соответствие сигналов формирователя сигналов «1 кГц» и «СВ» контактам соединителя КП1-2904-Р приведено в таблице Ж.1.

Подп. и дата

Hhb.N дубл.

Взам. инв. N

Таблица Ж.1

Соединитель «ХБ4» Вилка СНЦ127-10/14ВП117-1-В

НКЦС.434410.511ТУ

Формирователь сигналов (модуль ИМ1-М)

Номер контакта

Наименование сигнала

Номер канала

Наименование сигнала

1, 2

Экран

3

1кГц П1

7

OSN7-1

5

1кГц О1

OSN7-2

6

СВ П1

9

OSN8-1

9

СВ О1

OSN8-2

4

1кГц П2

8

REZ7-1

8

1кГц О2

REZ7-2

7

СВ П2

10

REZ8-1

10

СВ О2

REZ8-2

Примечание - К линиям сигналов с индексом 1 (OSN7-1, OSN8-1 и т.д.) подводятся сигнальные провода (плюс сигнала). К линиям сигналов с индексом 2 (OSN7-2, OSN8-2 и т.д.) подводятся возвратные провода (минус сигнала).

Ж.2 Подключение сигнала помехи к каналам формирователя сигналов «1 кГц» и «СВ» осуществляется через соединитель «ПОМЕХА ИМ1» (розетка BNC 73115-5003), расположенный на КП1-2904-Р

Ж.3 Выходные каскады формирователя формирователя сигналов «1 кГц» и «СВ» показаны на рисунке Ж.1

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

104

где Тр - Блок трансформаторов БТИ3-61В ОЮ0.222.000 ТУ;

VD - Диод LL4448 (производитель Vishay Semiconductors).

Рисунок Ж.1 - Выходные каскады формирователя сигналов «1 кГц» и «СВ »

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

105

Приложение И

(справочное)

Сигналы телеметрических датчиков

И.1 Соответствие сигналов дискретных датчиков (ДД) 1 - 10 контактам соединителя КП1-2904-Р приведено в таблице И.1.

Подп. и дата

Hhb.N дубл.

Взам. инв. N

Таблица И.1

Соединитель «ХБ30»

Приемник сигналов

Вилка

ТМ

СНЦ127-50/27ВП117-6-В

(модуль МПКТС)

НКЦС.434410.511ТУ

Наименование

Номер

Наименование

Номер

сигнала

контакта

сигнала

канала

ЦД1 ВИП1 П А

9, 10

+НК1

1

ЦД1 ВИП1 О А

11, 12

-НК1

ККС0 А

13, 14

+НК2

2

ККС О А

21, 22

-НК2

ККС1 А

15, 16

+НК3

3

ККС О А

21, 22

-НК3

ККС2 А

17, 18

+НК4

4

ККС О А

21, 22

-НК4

ККС3 А

19, 20

+НК5

5

ККС О А

21, 22

-НК5

ККС0 Б

23, 24

+НК6

6

ККС О Б

31, 32

-НК6

ККС1 Б

25, 26

+НК7

7

ККС О Б

31, 32

-НК7

ККС2 Б

27, 28

+НК8

8

ККС О Б

31, 32

-НК8

ККС3 Б

29, 30

+НК9

9

ККС О Б

31, 32

-НК9

ЦД1 ВИП1 П Б

33, 34

+НК10

10

ЦД1 ВИП1 О Б

35, 36

-НК10

Примечание - К линиям сигналов со

знаком «+» (+НК1, +НК2 и т.д.) подводятся сигнальные провода (плюс сигнала).

К линиям сигналов со знаком «-» (-НК1, -НК2 и т.д.) подводятся возвратные провода (минус сигнала).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

106

Подп. и дата

Hhb.N дубл.

Взам. инв. N

Таблица И.2

Соединитель «ХБ5» Вилка СНЦ127-50/27ВП117-2-В

НКЦС.434410.511ТУ

Приемник сигналов ТМ (модуль МПКТС)

Наименование

сигнала

Номер

контакта

Наименование

сигнала

Номер канала ДД

ЦД1 ВИП2 П А

10, 11

+НК11

11

ЦД1 ВИП2 О А

12, 13

-НК11

RCF MOD A P

14, 15

+НК12

12

RCF MOD A O

16, 17

-НК12

ГОТ МАК П А

18, 19

+НК13

13

ГОТ МАК О А

20, 21

-НК13

АКТ МАК П А

22, 23

+НК14

14

АКТ МАК О А

24, 25

-НК14

ГОТ МАК П Б

26, 27

+НК15

15

ГОТ МАК О Б

28, 29

-НК15

АКТ МАК П Б

30, 31

+НК16

16

АКТ МАК О Б

32, 33

-НК16

RCF MOD B P

38, 39

+НК17

17

RCF MOD B O

34, 35

-НК17

ЦД1 ВИП2 П Б

36, 37

+НК18

18

ЦД1 ВИП2 О Б

40, 41

-НК18

Экран А

1

-

-

Экран Б

50

-

-

Примечание - К линиям сигналов со

знаком «+» (+НК1, +НК2 и т.д.) подводятся сигнальные провода (плюс сигнала).

К линиям сигналов со знаком «-» (-НК1, -НК2 и т.д.) подводятся возвратные провода (минус сигнала).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

107

Таблица И.3

Соединитель «ХБ30» Вилка СНЦ127-50/27ВП117-6-В НКЦС.434410.511ТУ

Приемник сигналов ТМ ( модуль МПКТС)

Наименование сигнала

Номер

контакта

Номер

ТД

Наименование

сигнала

Номер

канала

ТД

ТС ВИП1 П1 А

1, 2

1

+UD1

1

ТС ВИП1 О1 А

5, 6

-UD1

ТС ВИП1 П2 А

3, 4

+ ID1

ТС ВИП1 О2 А

7, 8

-ID1

ТС ВИП1 П1 Б

37, 38

2

+UD1

1

ТС ВИП1 О1 Б

41, 42

-UD1

ТС ВИП1 П2 Б

39, 40

+ ID1

ТС ВИП1 О2 Б

43, 44

-ID1

Примечания

  • 1 К линиям сигналов со знаком «+» (+UD1, +ID1 и т.д.) подводятся сигнальные провода (плюс сигнала). К линиям сигналов со знаком «-» (-UD1, -ID1 и т.д.) подводятся возвратные провода (минус сигнала).

  • 2 К сигналам ±UD1, ±UD2 подключаются потенциальные линии, а к сигналам ±ID1, ±ID2 подключаются токовые линии.

Таблица И.4

Соединитель «ХБ30» Вилка СНЦ127-50/27ВП117-6-В НКЦС.434410.511ТУ

Приемник сигналов ТМ ( модуль МПКТС)

Наименование сигнала

Номер

контакта

Номер

ТД

Наименование

сигнала

Номер

канала

ТД

ТС ВИП2 П1 А

1, 2

3

+UD1

1

ТС ВИП2 О1 А

5, 6

-UD1

ТС ВИП2 П2 А

3, 4

+ ID1

ТС ВИП2 О2 А

7, 8

-ID1

ТС ВИП2 П1 Б

42, 43

4

+UD1

1

ТС ВИП2 О1 Б

46, 47

-UD1

ТС ВИП2 П2 Б

44, 45

+ ID1

ТС ВИП2 О2 Б

48, 49

-ID1

Примечания

  • 1 К линиям сигналов со знаком «+» (+UD1, +ID1 и т.д.) подводятся сигнальные провода (плюс сигнала). К линиям сигналов со знаком «-» (-UD1, -ID1 и т.д.) подводятся возвратные провода (минус сигнала).

  • 2 К сигналам ±UD1, ±UD2 подключаются потенциальные линии, а к сигналам ±ID1, ±ID2 подключаются токовые линии.

Hhb.N дубл. |

Взам. инв. N

Подп. и дата

01.07.15

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

108

Hhb.N дубл. |

Взам. инв. N

Подп. и дата

01.07.15

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

109

И.5 Соответствие ТД 1-4 входам/выходам МК30-2Л приведено в таблице И.5.

Таблица И.5

ТД

МК30-2Л

Модуль МПКТС

Номер

Наименование

сигнала

Вход

Выход

Наименование

сигнала

Номер канала ТД

1

ТС ВИП1 П1 А

1-1

1

+UD1

1

ТС ВИП1 О1 А

-UD1

ТС ВИП1 П2 А

2-1

2

+ ID1

ТС ВИП1 О2 А

-ID1

2

ТС ВИП1 П1 Б

2-1

1

+UD1

ТС ВИП1 О1 Б

-UD1

ТС ВИП1 П2 Б

2-2

2

+ ID1

ТС ВИП1 О2 Б

-ID1

3

ТС ВИП2 П1 А

3-1

1

+UD1

ТС ВИП2 О1 А

-UD1

ТС ВИП2 П2 А

3-2

2

+ ID1

ТС ВИП2 О2 А

-ID1

4

ТС ВИП2 П1 Б

4-1

1

+UD1

ТС ВИП2 О1 Б

-UD1

ТС ВИП2 П2 Б

4-2

2

+ ID1

ТС ВИП2 О2 Б

-ID1

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

110

Приложение К

(справочное) Сигналы интерфейса МКО

К.1 Соединение OmniBusBox 162-555-555 с КП2-2904-Р и стойкой показано на схеме электрической соединений СКИ28 UNC2.702.028Э4.

К.2 Соответствие сигналов интерфейса МКО контактам соединителей коммутационной панели КП2-2904-Р приведено в таблицах К.1 и К.2.

Подп. и дата

Hhb.N дубл.

Взам. инв. N

Таблица К.1

«Х10»

Вилка СНЦ127-19/18ВП117-1-В

НКЦС.434410.511ТУ

CORE A

(OmniBusBox 162-555-555)

Сигнал

Контакт

Сигнал

ЭКРАН ОСН А

1

МКО ОСН П А

2

CH0AX

МКО ОСН О А

3

CH0AXR

МКО РЕЗ П А

4

CH0BX

МКО РЕЗ О А

5

CH0BXR

ЭКРАН РЕЗ А

6

ЭКРАН

14

CH1AX

МКТ2 ОСН П А

15

CH1AXR

МКТ2 ОСН О А

16

МКТ2 РЕЗ П А

17

CH1BX

МКТ2 РЕЗ О А

18

CH1BXR

ЭКРАН

19

Примечание - К линиям сигналов с индексом X (CH0AX, CH0BX и т. д.) подводятся сигнальные провода (плюс сигнала). К линиям сигналов с индексом XR (CH0AXR, CH0BXR и т.д.) подводятся возвратные провода (минус сигнала).

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

111

Таблица К.2

«Х11»

Вилка СНЦ127-19/18ВП117-1-В

CORE B

(OmniBusBox 162-555-555)

НКЦС.434410

511ТУ

Сигнал

Контакт

Сигнал

ЭКРАН ОСН Б

1

МКО ОСН П Б

2

CH0AX

МКО ОСН О Б

3

CH0AXR

МКО РЕЗ П Б

4

CH0BX

МКО РЕЗ О Б

5

CH0BXR

ЭКРАН РЕЗ Б

6

ЭКРАН

14

CH1AX

МКТ4 ОСН П Б

15

CH1AXR

МКТ4 ОСН О Б

16

МКТ4 РЕЗ П Б

17

CH1BX

МКТ4 РЕЗ О Б

18

CH1BXR

ЭКРАН

19

Примечание - К

линиям сигналов с индексом X (CH0AX,

CH0BX и т.д.) подводятся сигнальные провода (плюс сигнала).

К линиям сигналов с

индексом XR (CH0AXR, CH0BXR и т. д.)

подводятся возвратные провода (минус сигнала).

Приложение Л

(справочное)

Соответствие выходов источника питания постоянного тока

N6701A + N6754A соединителям КП1-2904-Р

Л.1 Соответствие выходов источника питания постоянного тока

N6701A + N6754A соединителям КП1-2904-Р приведено в таблице Л.1.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

113

Таблица Л.1

Соединитель «ХБ2» Вилка СНЦ127-10/14ВП117-2-В

НКЦС.434410.511ТУ

Источник питания постоянного тока N6701A + N6754A

Номер

контакта

Наименование

сигнала

Контакт

Наименование

сигнала

2,3

+27В 2 А

+

+U

4,5

+27В 2 Б

6,7

-27В 2 А

-

-U

8,9

-27В 2 Б

Приложение М

(справочное)

Соответствие входов ОСЦ5 соединителям КП1-2904-Р

М.1 Соответствие входов ОСЦ5 соединителям КП1-2904-Р приведено в таблице М.1.

Таблица М.1

Адресация

мезонина ОСЦ5

Наименование

входов ОСЦ5

Наименование соединителей

КП1-2904-Р

(Розетка BNC)

1/3/1

«КАНАЛ 1»

«ОСЦ 1 КН1»

«КАНАЛ 2»

«ОСЦ 1 КН2»

«СВ»

«ОСЦ 1 СВ»

1/6/1

«КАНАЛ 1»

«ОСЦ 2 КН1»

«КАНАЛ 2»

«ОСЦ 2 КН2»

«СВ»

«ОСЦ 2 СВ»

Примечания

1 Адресация мезонина указана в формате: крейт/ слот/ позиция.

2 Соединитель «ОСЦ 1 КН1» КП1-2904-Р соединен штатным кабелем с соединителем «ОСЦ СК-НК» КП1-2904-Р.

  • 3 Соединитель «ОСЦ 1 КН2» КП1-2904-Р соединен штатным кабелем с соединителем «ОСЦ ТМ» КП1-2904-Р.

  • 4 Соединитель «ОСЦ 2 КН1» КП1-2904-Р соединен штатным кабелем с соединителем «ОСЦ ВКУ» КП1-2904-Р.

5 Соединитель «ОСЦ 2 КН2» КП1-2904-Р соединен штатным кабелем с соединителем «ОСЦ ОКУ» КП1-2904-Р.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

112

s

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

114

Приложение Н

(справочное) Соответствие соединителей коммутационных панелей функциям изделия

s

Таблица Н.1 - Коммутационная панель КП1-2904-Р (UNC3.622.149)

Наименование соединителя на коммутационной

панели

Соответствующая функция

Примечание

«ХБ2»

Выходы источника питания

N6701A + N6754A

См. приложение Л

«ХБ3»

Имитация ВКУ

См. приложение Г

«ХБ4»

Формирование сигналов

«1 кГц» и «СВ»

См. приложение Ж

«ХБ5», «ХБ30»

Прием телеметрических сигналов от температурных и дискретных датчиков

См. приложение И

«ХБ9», «ХБ10»

Имитация нагрузки для ОКУ

См. приложение Д

«ХБ20», «ХБ23»

Имитация ИД

См. приложение В

«ХБ21», «ХБ22»

Имитация датчиков СК-НК

См. приложение Б

«Х12»

Формирование сигнала эталонной частоты

См. приложение Е

«ОСЦ 1 КН1»,

«ОСЦ 1 КН2»,

«ОСЦ 1 СВ»,

«ОСЦ 2 КН1»,

«ОСЦ 2 КН2»,

«ОСЦ 2 СВ»

Цифровое осциллографирование сигналов

См. приложение М

«ПОМЕХА ИД»

Подключение сигнала помехи к линиям имитатора ИД

См. приложение Д

«ПОМЕХА СК-НК»

Подключение сигнала помехи к линиям имитатора датчиков СК-НК

См. приложение Б

«ПОМЕХА ВКУ»

Подключение сигнала помехи к линиям имитатора ВКУ

См. приложение Г

«ПОМЕХА ИМ1»

Подключение сигнала помехи к линиям формирователя сигналов «1 кГц» и «СВ»

См. приложение Ж

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

115

Таблица Н.2 - Коммутационная панель КП2-2904-Р (UNC3.622.152)

Наименование соединителя на коммутационной

панели

Соответствующая функция

Примечание

«Х10», «Х11»

Обмен информацией и проверка функционирования ОК по линиям дублированных гальванически развязанных сигналов МКО

См. приложение К

«ПОМЕХА МКО ОСН А», «ПОМЕХА МКО РЕЗ А», «ПОМЕХА МКТ ОСН А»,

«ПОМЕХА МКТ РЕЗ А»

Подключение помехи к линиям интерфейса МКО полукомплекта А

Кабель ОСЦ-КП

UNC4.853.354

«ПОМЕХА МКО ОСН Б»,

«ПОМЕХА МКО РЕЗ Б»,

«ПОМЕХА МКТ ОСН Б», «ПОМЕХА МКТ РЕЗ Б»

Подключение помехи к линиям интерфейса МКО полукомплекта Б

«ПОМЕХА МКО ВХ»,

«ПОМЕХА МКО ВЫХ»

Подключение генератора помех через согласующий трансформатор

'Г, Г-’

О

о

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

116

Приложение П

(справочное)

Критерии проверки модулей в режиме «ОК отключен»

Таблица П.1

Наименование

модуля

Проверяемый параметр

Критерий работоспособности

модуля

ИД-Р

(слот 1)

Проверка формирования напряжения в диапазоне от 1 до 40 В в каналах 1 - 12

модуля

Пределы допускаемой абсолютной погрешности формирования напряжения ± 0,1 В

Проверка формирования импульсов длительностью от от 5 до 200 мс в каналах 1 - 12 модуля на соединителях «ХБ20» и «ХБ23»

Пределы допускаемой абсолютной погрешности формирования длительности импульсов ± 1,0 мс

Проверка замыкания каналов

1-12 модуля между собой

Наличие сигнала (амплитуда 20 В, длительность 100 мс) в канале, в котором формируется импульсный сигнал и отсутствие данного сигнала в остальных каналах:

  • - пределы допускаемой абсолютной погрешности формирования амплитуды импульса ± 2 В;

  • - пределы допускаемой абсолютной погрешности формирования длительности импульсов ± 1,0 мс

Проверка коммутации сигнала помехи в каналах 1 - 12 модуля

Пределы допускаемой относительной погрешности амплитуды коммутируемых импульсов ± 5 %.

Пределы допускаемой абсолютной погрешности длительности коммутируемых импульсов ± 2,0 мкс.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

117

Наименование модуля ИМ2-М-01 (слот 2)

Проверяемый параметр

Критерий работоспособности

модуля

Проверка каналов СК (сопротивление замыкания и отсутствие взаимного замыкания каналов)

Замкнутый канал -сопротивление не более 5 Ом.

Разомкнутый канал -сопротивление не менее 10 кОм.

Проверка измерения напряжения в каналах СК при разомкнутых датчиках СК

Пределы допускаемой приведенной погрешности измерений напряжения постоянного тока ± 5,0 %.

Проверка длительности замыкания датчиков СК

Пределы допускаемой абсолютной погрешности формирования длительности замыкания ± 1,5 мс.

Проверка каналов НК (замыкание и отсутствие взаимного замыкания датчиков НК, падение напряжения на датчиках НК в состоянии «замкнуто»).

Включенный датчик НК в состоянии «замкнуто», остальные датчики НК в состоянии «разомкнуто». Падение напряжения на датчиках НК в состоянии «замкнуто» менее 1,0 В

Проверка напряжения в каналах НК при разомкнутых датчиках НК

Падение напряжения на датчике НК в состоянии «разомкнуто» не менее, чем (ипит - 1,2 В),

где ипит от 3 до 10 В

Проверка длительности замыкания датчиков НК

Пределы допускаемой абсолютной погрешности формирования длительности «замыкания» ± 1,5 мс

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

118

Наименование

модуля

Проверяемый параметр

Критерий работоспособности модуля

ИМ2-М-01

(слот 2)

Проверка измерения тока в каналах СК-НК

Пределы допускаемой относительной погрешности измерений амплитуды импульсов тока ± 5 %.

Проверка коммутации сигнала помехи в каналах модуля

Пределы допускаемой относительной погрешности измерений амплитуды коммутируемых импульсов ± 5 %. Пределы допускаемой абсолютной погрешности измерений длительности коммутируемых импульсов ± 1,0 мкс.

Проверка связи с корпусом изделия

Проверка связи измерителя сопротивления с корпусом изделия - сопротивление менее 5 Ом.

Проверка отсутствия связи на соединителях «ПОМЕХА СК-НК», «ХБ20» - «ХБ23» -сопротивление более 10 кОм.

ОСЦ5-2

(слот 3)

Проверка измерения напряжения

(напряжения постоянного тока, подаваемого на входы каналов модуля 1 и 2, в диапазонах: 1; 2,5; 5; 10; 25; 50 В).

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 1,5 %.

Проверка регистрации импульсов (в 1-м и 2-м каналах модуля).

Пределы допускаемой относительной погрешности измерений амплитуды, длительности и частоты испульсов соответственно ± 10 %, ± 10 % и ± 0,1 %.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

119

ОСЦ5-2

(слот 6)

Наименование модуля ОСЦ5-2 (слот 3)

Проверяемый параметр

Критерий работоспособности модуля

Проверка запуска от СВ канала.

Регистрация постоянного напряжения в каждом из каналов с пределом допускаемой относительной погрешности измерений напряжения постоянного тока ± 1,5 %.

Проверка связи с корпусом (1-го, 2-го и СВ каналов модуля).

Проверка связи измерителя сопротивления с корпусом изделия - сопротивление менее 5 Ом.

Проверка отсутствия связи на соединителях «ОСЦ 1 КН1», «ОСЦ 1 КН2», «ОСЦ 1 СВ» - сопротивление более 10 кОм.

Проверка измерения напряжения

(напряжения постоянного тока, подаваемого на входы каналов модуля 1 и 2, в диапазонах: 1; 2,5; 5; 10; 25; 50 В)

Пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 1,5 %.

Проверка регистрации импульсов (в 1-м и 2-м каналах модуля)

Пределы допускаемой относительной погрешности измерений амплитуды, длительности и частоты испульсов соответственно ± 10 %, ± 10 % и ± 0,1 %.

Проверка запуска от СВ канала

Регистрация постоянного напряжения в каждом из каналов с пределом допускаемой относительной погрешности измерений напряжения постоянного тока ± 1,5 %.

Проверка связи с корпусом (1-го, 2-го и СВ каналов модуля)

Проверка связи измерителя сопротивления с корпусом изделия - сопротивление менее 5 Ом.

Проверка отсутствия связи на соединителях «ОСЦ 2 КН1», «ОСЦ 2 КН2», «ОСЦ 2 СВ» - сопротивление более 10 кОм.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

120

Наименование модуля МПКТС (слот 4)

Проверяемый параметр

Критерий работоспособности модуля

Проверка регистрации сигналов от ДД в каналах модуля

Проверка измерения сопротивления ТД в каналах модуля

Проверка измерения уровня помех в каналах модуля

Проверка связи с корпусом изделия

Регистрация состояния ДД. Напряжение в канале более Напряжение в канале менее

«разомкнутом»

5 В. «замкнутом» 1,0 В.

МК30-2Л (слот 5, мезонины 1)

Проверка коммутации входов

i-1 (i=1 - 4), i-2 (i=1 -4)

Проверка коммутации входов

i-1 (i=5 - 15), i-2 (i=5 -

15)

Изм.

Лист

N докум.

Подп.

Дата

Ток через «замкнутый» канал менее 0,4 мА. Пределы допускаемой относительной погрешности измерений сопротивления постоянному току ± 10 %. Пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± 1,0 %. Проверка связи измерителя сопротивления с корпусом изделия - сопротивление менее 5 Ом.

Проверка наличия и отсутствия связи с корпусом на соединителе «ИЗМЕР» - соотвественно менее 5 Ом и более 10 кОм.

Проверка отсутствия связи на соединителях «ОСЦ ТМ», «ХБ5», «ХБ30» -сопротивление более

10 кОм.

Пределы допускаемой относительной погрешности измерений сопротивления ± 10 %

Пределы допускаемой относительной погрешности измерений сопротивления

± 2 %

Лист

ФТКС.411713.176РЭ

121

ИМ3 (слот 8)

Наименование модуля ИМ2-М

(слот 7)

Проверяемый параметр

Критерий работоспособности модуля

Проверка «замыкания»/«размыкания» датчиков НК

Включенный датчик НК в состоянии «замкнуто», остальные датчики НК в состоянии «разомкнуто»

Проверка измерения напряжения в каналах НК

Пределы допускаемой приведенной погрешности измерений напряжения

± 5 %

Проверка падения напряжения на датчиках НК в состоянии «замкнуто»

Падение напряжения на датчиках НК в состоянии «замкнуто» не более 2 В

Проверка падения напряжения на датчиках НК в состоянии «разомкнуто»

Падение напряжения на датчиках НК в состоянии «разомкнуто» не менее, чем (ипит - 1,2 В),

где ипит= 24; 28; 34 В

Проверка формирования датчиками НК длительности состояния «замкнуто»

Пределы допускаемой абсолютной погрешности формирования состояния «замкнуто» ± 1,5 мс

Проверка коммутации сигнала помехи в каналах модуля

Пределы допускаемой относительной погрешности измерений амплитуды коммутируемых импульсов ± 5 %.

Пределы допускаемой абсолютной погрешности измерений длительности коммутируемых импульсов ± 1,0 мкс.

Проверка сопротивления нагрузки ОКУ (200 Ом) при подключении её к каждому каналу ОКУ

Пределы допускаемой относительной погрешности измерений сопротивления ± 2 %

Проверка регистрации ОКУ каналами модуля

Наличие регистрации ОКУ в проверяемом канале и отсутствие регистрации в остальных каналах модуля

Проверка измерения параметров импульсов ОКУ

Пределы допускаемой абсолютной погрешности измерений амплитуды импульсов ± 1 В. Пределы допускаемой абсолютной погрешности измерений длительности импульса ± 1 мс

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

122

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

т,

Г-’

О

о

к

ч о С

к

  • 4 о к

Z

« «

  • 5

40

04

'Г,

Наименование

модуля

Проверяемый параметр

Критерий работоспособности модуля

ИМ1-М

Проверка формирования

Пределы допускаемой

(слот 9)

сигнала в каналах 1 - 6

относительной погрешности

модуля

формирования амплитуды импульсов ± 10 %. Пределы допускаемой абсолютной погрешности формирования длительности импульсов ± 1,0 мкс.

Проверка коммутации

Пределы допускаемой

сигнала помехи в каналах 1

относительной погрешности

- 6 модуля

измерений амплитуды коммутируемых импульсов ± 5 %.

Пределы допускаемой абсолютной погрешности измерений длительности коммутируемых импульсов ± 2,0 мкс.

Проверка замыкания пар

Наличие сигнала в первом

каналов (1 и 2, 3 и 4, 5 и

канале из пары:

6) каналов модуля между

- пределы допускаемой

собой

абсолютной погрешности формирования амплитуды импульсов ± 0,5 В;

- пределы допускаемой абсолютной погрешности формирования длительности импульсов ± 1,0 мкс. Отсутствие сигнала во втором канале из пары -сигнал не регистрируется

Проверка формирования

Пределы допускаемой

одиночного импульса в

относительной погрешности

каналах 7 - 10 модудуля

формирования амплитуды

(сигналы «1 кГц» и «СВ»)

импульсов ± 10 %.

Пределы допускаемой абсолютной погрешности формирования длительности импульсов ± 1 мкс.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

123

сЗ

Й

ч

К

ч о С

ч ю

!>■

  • 4

«

«

  • 5

« « S

ч эт m

к

ч о С

к

  • 4 о к

Z

« «

  • 5

т,

Г-’

О

о

40

04

'Г,

Наименование модуля ИМ1-М ( слот 9)

Проверяемый параметр

Проверка коммутации сигнала помехи в каналах 7 - 10 модуля.

Проверка формирования частоты повторения импульсов в диапазоне от

500 до 1500 Гц в каналах

- 10 модуля (сигналы «1 кГц» и «СВ»)

Проверка замыкания пар каналов 7 и 8, 9 и 10 модуля между собой

Проверка синхронной выдачи импульсов в каналах 7 - 10 модуля

Пределы допускаемой относительной погрешности измерений амплитуды коммутируемых импульсов ± 5 %. Пределы допускаемой абсолютной погрешности измерений длительности коммутируемых импульсов ± 2,0 мкс.

Пределы допускаемой абсолютной погрешности формирования амплитуды импульсов ± 0,25 В. Пределы допускаемой абсолютной погрешности формирования длительности импульсов ± 1,0 мкс. Пределы допускаемой относительной погрешности формирования частоты импульсов ± 0,10 % Наличие сигнала в первом канале из пары:

  • - пределы допускаемой абсолютной погрешности формирования амплитуды импульсов ± 0,5 В;

  • - пределы допускаемой абсолютной погрешности формирования длительности импульсов ± 1,0 мкс. Отсутствие сигнала во втором канале из пары -сигнал не регистрируется Пара сигналов с пределами допускаемой абсолютной погрешности формирования амплитуды импульсов

± 0,25 В и пределами допускаемой абсолютной погрешности формирования длительности импульсов ± 1,0 мкс .

Задержка второго импульса относительно первого не более 1,0 мкс.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

124

Наименование модуля ИМ1-М

(слот 9)

МФЭЧ

(слот 10)

Проверяемый параметр

Проверка связи с корпусом изделия

Проверка параметров

импульсов

Проверка связи с корпусом изделия

Проверка связи измерителя сопротивления с корпусом изделия - сопротивление менее 5 Ом.

Проверка наличия связи с корпусом на соединителе «ПОМЕХА ИМ1» -сопротивление менее 5 Ом. Проверка отсутствия связи на соединителях «ПОМЕХА ИМ1», «ХБ4» -сопротивление более

10 кОм.

Пределы допускаемой относительной погрешности формирования амплитуды импульсов ± 5 %.

Пределы допускаемой абсолютной погрешности формирования длительности импульсов ± 0,2 мкс. Пределы допускаемой абсолютной погрешности формирования частоты импульсов ± 1,0 Гц.

Длительность формируемого фронта импульсов менее 0,6 мкс.

Проверка связи измерителя сопротивления с корпусом изделия - сопротивление менее 5 Ом.

Проверка наличия и отсутствия связи с корпусом на соединителе «Х12» - соотвественно менее 5 Ом и более более 10 кОм.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

125

Наименование

модуля

Проверяемый параметр

Критерий работоспособности модуля

МКО

(OmnibusBox)

Проверка каналов МКО (передача информации между основными каналами)

Передача, прием и сравнение информации, передаваемой между основными каналами.

Проверка каналов ПОМЕХА МКО (передача информации между каналами добавления помехи)

Передача, прием и сравнение информации, передаваемой между каналами добавления помехи.

Проверка коммутации сигнала помехи (проверка цепей подачи помехи)

Регистрация ОСЦ5-2 пакета передачаемой информации по цепям подачи помехи в каналы МКО.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

126

Приложение Р

(справочное)

Перечень сокращений и обозначений

s

БКИ - блок коммутации и измерения

ВКУ - внешние команды управления

ВП МО - военное представительство Министерства обороны ДД - дискретный датчик

ЕТО - ежедневное техническое обслуживание

ЗИП-О - запасные части и принадлежности, одиночный комплект ИД - импульсный датчик

ИП - источник питания

КП - коммутационная панель

МФТК2Э - мезонинный формирователь токовых команд МЧ - монтажный чертеж

НК - датчик типа «незапитанный электронный ключ»

НМ-М - носитель мезонинов

НМУ - носитель мезонинов упрощенный

ОК - объект контроля

ОКУ - одиночные команды управления

ОСЦ - осциллограф цифровой

ОТК - отдел технического контроля

ПО - программное обеспечение

ППВ - программа поверки модулей

ППМ - программа проверки модулей

ПЭВМ - персональная электронно-вычислительная машина

РЭ - руководство по эксплуатации

СК - датчик типа «сухой контакт»

СКИ - стойка контроля и измерения

СПФ - система проверки функций

ТД - температурный датчик

ТО - техническое обслуживание

ФО - формуляр

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

127

Приложение С

(обязательное)

Порядок установки и проверки программ

С.1 Установка программ является стандартной для среды Windows и должна проводиться в следующей последовательности:

а) вставьте CD-диск с соответствующим ПО пишущий CD-драйв ПЭВМ;

б) программа установки автоматически запустится на исполнение. Если Windows не сконфигурирована для автозапуска CD-дисков, то необходимо найти и запустить на исполнение программу «setup.exe» с установочного диска;

в) далее выполнять все рекомендации программы установки. Для установки программы с параметрами по умолчанию (рекомендуется именно этот вариант) достаточно на каждый запрос программы установки выбирать «Next»;

г) по завершению установки в меню «Программы» активизируется программная группа, соответствующая установленной программе.

С.2 Проверку установленного программного обеспечения (разработки ООО Фирма «Информтест») проводить в следующей последовательности:

а) подготовить следующие документы: ФТКС.34003-01 90ОП1 Опись компакт-диска (CD) «Informtest VISA», ФТКС.85001-01 90ОП1 Опись компакт-диска (CD) «Комплект ПО модулей Информтест», ФТКС.411713.176ОП4 Система автоматизированная измерительная ТЕСТ-2904-Р Опись компакт-диска (CD) «Система проверки функций»;

б) на включенной ПЭВМ изделия запустить на исполнение программу «VPPversion.exe» (путь: «меню Пуск - Все программы-VXIPNP- Версии драйверов VXIpnp»);

в) в открывшемся окне «Версии драйверов и программ VXIpnp» наблюдать наименования составных частей программного обеспечения и их версии;

г) произвести сверку версий программного обеспечения, указанных в окне «Версии драйверов и программ VXIpnp» и в документах, подготовленных в действии а);

д) проверку считать завершенной успешно, если версии программного обеспечения при выполнении действия г) совпадают.

Изм.

Лист

N докум.

Подп.

Дата

ФТКС.411713.176РЭ

Лист

128

Лист регистрации изменений

Изм.

Номера листов (страниц)

Всего Листов (страниц) в докум.

N докум.

Входящий N сопроводительного докум. и

дата

Подп.

Дата

изменен

ных

заменен

ных

новых

аннулированных

1

Все

127

UNC068-15

2

Литера

127

UNC086-15

Подп. и дата

Инв. N дубл.

Взам. инв. N

Подп. и дата

01.07.15

к

  • 4 о к

Z

« «

  • 5

5962

ФТКС.411713.176РЭ

Лист

129

Изм.

Лист

N докум.

Подп.

Дата

Ф.2.702.-7а Копировал Формат A4
