Методика поверки «Преобразователи измерительные напряжения постоянного тока Е857А, Е857В, Е857С» (49501860.3.0003 МП)

УТВЕРЖДАЮ

Директор ООО “Фирма “Алекто-Электрик”

И.А.Дашук

• 2 марта 2001г .

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ

НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА Е857А, Е857В, Е857С

Методика поверки 49501860.3.0003 МП

Настоящая методика поверки распространяется на преобразователи измерительные напряжения постоянного тока Е857А, Е857В, Е857С (далее - преобразователи)

ТУ 4227-003-49501860-99.

• 1.1 При проведении поверки выполняют операции и применяют средства поверки, указанные в таблице 1.

• 1.2 При проведении поверки допускается применение средств, не приведенных в перечне, но обеспечивающих контроль метрологических характеристик с требуемой точностью.

• 1.3 Средства поверки должны быть исправны и поверены в органах государственной или ведомственной метрологической службы.

Таблица 1

• 2.1 При проведении поверки соблюдают следующие требования:

- «Правила технической эксплуатации электроустановок потребителей»;

- «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок»;

- требования, приведенные в эксплуатационной документации на испытательное оборудование.

• 2.2 Преобразователь соответствует ГОСТ Р 52319-2005 (МЭК 61010-1:2001).

Тип изоляции - основная. Степень загрязнения 2. Категория измерений III.

• 2.3 Внешнее подключение следует производить согласно схеме подключения преобразователя при отключенных от источников сигнала и напряжения питания соединительных проводах.

• 2.4 Опасный фактор - напряжение питания 220 В, входное напряжение постоянного тока до 1000 В.

В случае возникновения аварийных условий и режимов работы преобразователь необходимо немедленно отключить.

• 3.1 При проведении поверки преобразователей соблюдают следующие нормальные условия:

- температура окружающего воздуха, °С ..........................................................20 ± 5;

• - относительная влажность воздуха, %.............................................................30 - 80;

• - атмосферное давление. кПа (мм рт.ст.)...........................................................84 - 106 (630 - 800);

• - напряжение питающей сети переменного тока, В.........................................220 ± 4,4;

• - частота питающей сети, Гц..............................................................................50 ± 1;

- форма кривой напряжения питающей сети переменного тока - синусоидальная, коэффициент несинусоидальности не превышает 5%;

• - коэффициент переменной составляющей входного напряжения, %, ......................не более 3;

• - сопротивление нагрузки, Ом

Е857А.....................................................................................................2500 ± 500;

Е857В, Е857С........................................................................................250 ± 50;

• - время установления рабочего режима, мин....................................................15;

• - положение преобразователя - любое.

• 3.2 Перед проведением поверки преобразователь выдерживают в нормальных климатических условиях не менее 2ч.

• 3.3  Средства поверки подготавливают к работе в соответствии с требованиями эксплуатационной документации на них.

• 4.1.1 При проведении внешнего осмотра устанавливают соответствие преобразователей следующим требованиям:

- отсутствие механических повреждений;

- отсутствие коррозии наружных частей, в том числе присоединительных контактов;

- наличие четкой маркировки;

- наличие четкого клейма службы технического контроля предприятия-изготовителя, а также наличие свидетельства о государственной поверке (при проведении периодической поверки).

• 4.2.1 Проверку электрического сопротивления изоляции проводят следующим образом:

- прикладывают последовательно испытательное постоянное напряжение:

- (500 ± 50) В для преобразователей Е857х-60, Е857х -100, Е 857х-150, Е857х-250;

- (1000 ± 100) В для преобразователей Е857х-500;

- (2500 ± 250) В для преобразователей Е857х-1000,-

и определяют электрическое сопротивление изоляции между соединенными вместе контактами 1-3 (входная цепь) и 5-6-7-8 (питание 220 В, выходная цепь).

Прикладывают испытательное постоянное напряжение (500 ± 50) В и определяют электрическое сопротивление изоляции между соединенными вместе контактами 7-8 (выходная цепь) и 5-6 (питание 220 В);

Примечание - Показания, определяющие электрическое сопротивление изоляции, отсчитывают по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания мегаомметра практически установятся.

Результаты проверки считают удовлетворительными, если значения сопротивления изоляции составляют не менее 40 МОм.

• 4.3.1 Основную приведенную погрешность преобразователя определяют методом сравнения измеренного с применением образцового средства измерения значения выходного сигнала при точном выставлении входного сигнала по образцовому прибору с расчетным значением выходного сигнала.

• 4.3.2 При подготовке к проверке основной погрешности проводят следующие работы:

- соединяют приборы по схеме, приведенной в приложении А;

- устанавливают значение сопротивления нагрузки в соответствии с 3.1;

- подготавливают приборы к работе согласно их инструкциям по эксплуатации;

- на преобразователь подают напряжение питания;

- на преобразователь подают входное напряжение, равное номинальному значению;

- выдерживают преобразователь в течение времени установления рабочего режима в соответствии с 3.1.

• 4.3.3 При проверке основной приведенной погрешности выполняют следующие операции:

- образцовым прибором PV1 измеряют постоянное напряжение на образцовом сопротивлении R2 и определяют действительное значение выходного тока в миллиамперах по формуле

ивых.о

1вых.о = .................,                                            (1)

Ro

где ивых.о - показание образцового прибора PV1, мВ;

Ro - значение образцового сопротивления R2, Ом;

- устанавливают поочередно значения входного напряжения в соответствии с таблицей 2, снимают показания прибора PV1 и определяют действительное значение выходного тока преобразователя по формуле (1) при всех значениях входного напряжения.

Таблица 2

- определяют основную приведенную погрешность у в процентах на всех проверяемых отметках по формуле

1вых.о - 1вых.р

Y =......................... • 100,                                   (2)

1н

где 1вых.о - действительное значение выходного тока на проверяемой отметке, мА;

1вых.р - расчетное значение выходного тока на проверяемой отметке, мА;

1н - нормирующее значение выходного тока, мА.

Расчетные значения выходного тока на проверяемых отметках приведены в таблице 2.

За нормирующее значение принимается верхний предел изменения выходного сигнала преобразователя.

Предел допускаемого значения основной приведенной погрешности преобразователя не должен превышать ± 0,5% от нормирующего значения.

• 5.1 Результаты поверки оформляют протоколом по форме обязательного приложения Б.

• 5.2 Положительные результаты поверки оформляют свидетельством о государственной поверке и клеймением преобразователя.

• 5.3 В случае отрицательных результатов поверки запрещают дальнейшую эксплуатацию преобразователей, в протоколе делают запись о непригодности. В этом случае необходимо произвести гашение клейма.

(рекомендуемое)

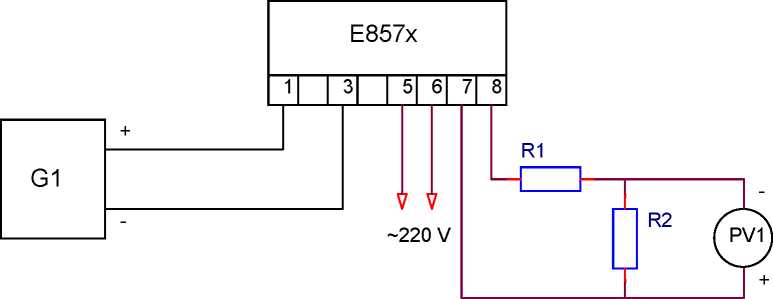

Схема рабочего места по поверке основной погрешности преобразователей

G1 - калибратор программируемый П320

PV1 - вольтметр универсальный цифровой В7-34

R1 - магазин сопротивлений Р33

R2 - катушка электрического сопротивления Р331

(обязательное)

Форма протокола поверки преобразователя

ПРОТОКОЛ

поверки преобразователя ___________________, принадлежащего______________________________,

заводской номер                             наименование организации

поверенного_________________________________________________ «____»_____________199 г.

наименование организации

Условия поверки

Температура воздуха __________________________________ °С

Относительная влажность воздуха_______________________ %

Атмосферное давление ________________________________ кПа

Напряжение питающей сети переменного тока ____________ В

Частота питающей сети ________________________________ Гц

Сопротивление нагрузки _______________________________ Ом

Применяемые средства поверки

• 1 Внешний осмотр

Вывод:__________________________________________________________________________

• 2 Проверка сопротивления изоляции

Вывод:__________________________________________________________________________

• 3 Проверка основной приведенной погрешности

Вывод:__________________________________________________________________________

Общий вывод____________________________________________________________________

выдано свидетельство № или причина негодности

Начальник лаборатории госнадзора____________________ ___________________

фамилия подпись

Госповеритель ____________________ ___________________

фамилия подпись

М.П.      Дата__________________
