Методика поверки «Калибраторы портативные АТ01m ООО "ГлобалТест"» (А3009.326.МП-17)
Государственная корпорация по атомной энергии "Росатом" Федеральное государственное унитарное предприятие РОССИЙСКИЙ ФЕДЕРАЛЬНЫЙ ЯДЕРНЫЙ ЦЕНТР Всероссийский научно-исследовательский институт экспериментальной физики
ЦЕНТР ИСПЫТАНИЙ СРЕДСТВ ИЗМЕРЕНИЙ
ФГУП «РФЯЦ-ВНИИЭФ»
Аттестат аккредитации № № RA.RU.311769
607188, Нижегородская обл. г. Саров, пр. Мира, д. 37 Телефон 83130 22224 Факс 83130 22232 E-mail: shyii!?o<>liLvniicfrii
СОГЛАСОВАНО
УТВЕРЖДАЮ
Директор
ООО «ГлобалТест»
М.п.
Калибраторы портативные ATOlm
Методика поверки
А3009.326.МП-17
2017
Содержание
Приложение А (справочное) Перечень документов, на которые даны
ссылки в тексте методики поверки
Приложение Б (справочно) Перечень принятых сокращений
Приложение В (справочное) Требоавния к конструкции переходника
Настоящая методика поверки распространяется на калибраторы портативные АТ01т (далее по тексту - калибраторы).
Калибраторы предназначены для воспроизведения величины виброускорения с целью поверки и калибровки виброизмерительных преобразователей и виброизмерительной аппаратуры в полевых и лабораторных условиях.
Принцип действия калибраторов основан на возбуждении с частотой
-
159,2 Гц колебаний электродинамической системы и поддержания постоянного уровня ускорения с помощью датчика обратной связи.
Конструктивно калибратор представляет миниатюрный электродинамический вибростенд, объединенный с электронной схемой управления и блоком питания в одном корпусе.
Крепление поверяемых вибропреобразователей осуществляется с помощью шпильки М8-7Н или специальных переходников в зависимости от конструкции вибропреобразователей.
Питание калибратора осуществляется от внутреннего аккумулятора или блока питания из комплекта поставки.
Данная методика поверки устанавливает методику первичной и периодической поверок калибраторов. Первичной поверке калибраторы подвергаются при выпуске из производства и после ремонта. Организация и проведение поверки в соответствии с действующим «Порядок проведения поверки средств измерений...».
Межповерочный интервал - 1 год.
Перечень документов, на которые даны ссылки в тексте методики поверки, приведен в приложении А.
Перечень принятых сокращений приведен в приложении Б.
1.1 При проведении первичной и периодической поверок калибратора должны быть выполнены операции, указанные в таблице 1. 1.2 При получении отрицательного результата какой-либо операции поверки дальнейшая поверка не проводится, и результаты оформляются в соответствии с 8.2. 1.3 Протокол поверки ведется в произвольной форме. При проведении периодической поверки допускается сокращать проверяемые режимы (диапазоны) воспроизведения калибратором виброускорения в соответствии с потребностями потребителя, при этом в свидетельстве о поверке должна быть сделана запись об ограничении использования режимов (диапазонов) воспроизведения.Таблица 1 - Перечень операций при поверке
|
Наименование операции |
Номер пункта методики |
Обязательность проведения при поверке | |
|
первич ной |
периодической | ||
|
1 Внешний осмотр |
7.1 |
+ |
+ |
|
2 Опробование |
7.2 |
+ |
+ |
|
3 Проверка номинального значения и относительной погрешности частоты, номинального СКЗ ускорения и коэффициента гармоник воспроизводимых колебаний |
7.3 |
+ |
+ |
|
4 Проверка коэффициента поперечных составляющих воспроизводимых колебаний |
7.4 |
+ |
+ |
|
5 Проверка основной относительной погрешности воспроизведения СКЗ ускорения |
7.5 |
+ |
+ |
Таблица 2 - Перечень СИ применяемых при поверке
|
Наименование СИ |
Требуемые характеристики |
Рекомендуемый тип |
Кол- во |
Пункт МП | |
|
Диапазон измерений |
Погрешность измерения | ||||
|
Рабочий эталон 1-го разряда по ГОСТ Р 8.800 |
Частотный диапазон от 10 до 1000 Гц; амплитудный диапазон от 1 до 100 м/с2 |
±0,5 % |
Вибропреобразователь эталонный АР10; усилитель измерительный АР5110 |
1 |
7.3.5, 7.3.6 |
|
Вольтметр универсальный |
Частотный диапазон от 10 до 1000 Гц; амплитудный диапазон от 0,1 до 10,0 В |
±0,2 % |
В7-78/1 |
1 |
7.3.5, 7.3.6 |
|
Измеритель нелинейных искажений |
Коэффициент нелинейных искажений от 0 до 100 %; частотный диапазон от 20 до 10000 Гц |
±(0,1Кг+0,02) % |
СК6-13 |
1 |
7.3.5 |
Все используемое оборудование должно иметь защитное заземление.
5 Условия поверки При проведении поверки должны быть соблюдены следующие условия:-
- температура окружающего воздуха от 18 до 25 °С;
-
- относительная влажность окружающего воздуха до 80 %;
-
- атмосферное давление - не нормируется;
-
- напряжение питающей сети от 198 до 242 В;
-
- частота питающей сети от 49 до 51 Гц.
7.1.1 При внешнем осмотре необходимо установить отсутствие механических повреждений калибратора. На посадочной поверхности калибратора и переходников, входящих в комплект поставки, должны отсутствовать вмятины, царапины и задиры.
7.2 Опробование7.2.1 Включить калибратор. При этом должен загореться светодиодный индикатор включения.
7.2.2 Калибратор считается выдержавшим испытания, если гул вибростенда равномерный без металлического дребезга.
7.3 Проверка номинального значения и относительной погрешности частоты, номинального СКЗ ускорения и коэффициента гармоник воспроизводимых колебаний7.3.1 Собрать схему измерений согласно рисунку 1 без дополнительной массы, в качестве регистратора к выходу усилителя заряда подсоединить частотомер (вольтметр универсальный В7-78/1, включенный в режим измерений частоты), вольтметр универсальный и измеритель нелинейных искажений.
7.3.2 Включить и прогреть измерительные приборы согласно РЭ на них. Включить калибратор, при этом должен загореться светодиодный индикатор включения.
7.3.3 Измерить частоту FU3Mi, Гц, СКЗ ускорения АизмЛ, м/с2, и коэффициент гармоник Кг, %, воспроизводимых колебаний.
7.3.4 Рассчитать относительную погрешность частоты SFi, %, и
отклонение от номинального значения СКЗ ускорения SAi, %, по формулам (1) и (2) соответственно
F - 159,15
(1)
(2)
(3)
SFi_ u3Mi J .100,
Fi 159,15
А - 10
§а --100,
А 10
где
АизмЛ, м/с2, рассчитывается по формуле
А _ U вых.|
изм. i -ту су 5 Кус . S
где ивыхд - выходное напряжение, измеренное вольтметром, мВ;
Кус - коэффициент усиления усилителя заряда, мВ/пКл;
S - коэффициент преобразования эталонного вибропреобразователя, взятый из свидетельства о периодической поверке, пКл/(м.с-2).
-
7.3.5 Повторить испытания по 7.3.4 при значениях дополнительной нагрузки стола калибратора массой 40, 80, 120 г. Требования к дополнительной нагрузке (переходникам) приведены в приложении В.
-

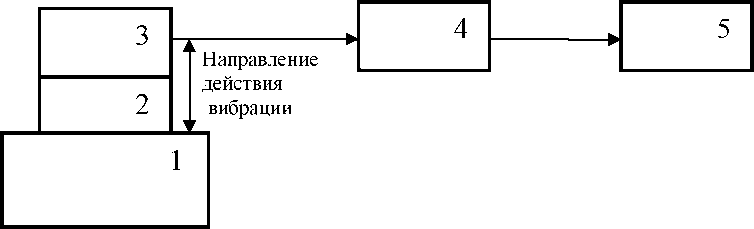

1 - калибратор;
-
2 - дополнительная нагрузка стола калибратора (переходник) массой 40, 80 или 120 г;
-
3 - эталонный вибропреобразователь АР10 (масса m = 40 г);
-
4 - усилитель заряда;
-
5 - регистратор (частотомер, вольтметр универсальный, измеритель нелинейных искажений).
Рисунок 1 - Электрическая схема соединений для проверок калибратора
-
7.3.6 Калибратор считается выдержавшим испытания, если:
-
- относительная погрешность частоты воспроизводимых колебаний находится в пределах ±1 %;
-
- отклонение от номинального значения СКЗ ускорения воспроизводимых колебаний находится в пределах ±1,7 %;
-
- коэффициент гармоник воспроизводимых колебаний не более 3 %.
7.4 Проверка коэффициента поперечных составляющих воспроизводимых колебаний
7.4.1 Собрать схему измерений согласно рисунку 1 без дополнительной массы, в качестве регистратора подсоединить вольтметр. Включить и прогреть измерительные приборы согласно РЭ на них.
7.4.2 Включить калибратор и зафиксировать показания вольтметра Az, мВ.
7.4.3 Закрепить эталонный вибропреобразователь так, чтобы его ось чувствительности была перпендикулярна направлению действия вибрации. Включить калибратор, зафиксировать показания вольтметра Ах, мВ.
7.4.4 Закрепить эталонный вибропреобразователь под углом 90° по отношению к закреплению по 7.4.3 так, чтобы его ось чувствительности была перпендикулярна направлению действия вибрации. Включить калибратор, зафиксировать показания вольтметра Ау, мВ.
7.4.5 Рассчитать коэффициент поперечных составляющих СКЗ ускорения воспроизводимых колебаний А1 , %, по формуле
JaX + А2
А.= х --100. (4)
1 Аг V 7
7.4.6 Повторить испытания по 7.4.1^7.4.5 при значении дополнительной нагрузки стола калибратора равной m = 120 г.
7.4.7 Калибратор считается выдержавшим испытания, если коэффициент поперечных составляющих воспроизводимых колебаний не более 5 %.
7.5 Проверка основной относительной погрешности воспроизведения СКЗ ускорения7.5.1 Проверку основной относительной погрешности воспроизведения СКЗ ускорения проводить по формуле
8А = ±1,1 8Ai + 82 + 8 + 8АР10 + 8V, (5)
где 1,1 - коэффициент, определяемый доверительной вероятностью 0,95;
SAi - максимальное отклонение от номинального значения СКЗ ускорения воспроизводимых колебаний по 7.3;
8г - дополнительная погрешность воспроизведения от наличия высших гармоник, определяемая в процентах при измерении СКЗ ускорения по формуле
-
8 = (41+КА -1)-100, (6)
где Кг.к. - значение коэффициента гармоник по 7.3, выраженное в
относительных единицах;
8п - дополнительная погрешность воспроизведения от наличия поперечных составляющих, определяемая в процентах по формуле
Sn = А±Кп, (7)
где А± - значение коэффициента поперечных составляющих по 7.4 (при периодической поверке берется значение из описания типа);
Коп - относительный коэффициент поперечного преобразования встроенного датчика обратной связи, выраженный в относительных единицах, Коп< 0,05;
8АР10 - погрешность определения коэффициента преобразования эталонного канала на базовой частоте 160 Гц;
8V - погрешность измерения напряжения переменного тока вольтметром на частоте 160 Гц.
7.5.2 Калибратор считается выдержавшим испытания, если относительная погрешность воспроизведения СКЗ ускорения находится в пределах ±2 %.
8 Оформление результатов поверки 8.1 При положительных результатах поверки оформляют свидетельство о поверке калибратора по форме, установленной в действующих нормативных документах. Знак поверки наносится на свидетельство о поверке. 8.2 Калибратор, не прошедший поверку, к применению не допускают, на него выдают извещение о непригодности по форме, установленной в действующих нормативных документах.Приложение А
(справочное)
Перечень документов, на которые даны ссылки в тексте методики поверки
|
Обозначение документа, на который дана ссылка |
Наименование документа, на который дана ссылка |
|
ГОСТ 12.2.007.0-75 |
ССБТ. Изделия электротехнические. Общие требования безопасности |
|
ГОСТ 12.2.007.0-75 |
ССБТ. Изделия электротехнические. Общие требования безопасности |
|
ГОСТ Р 8.800-2012 |
ГСИ. Государственная поверочная схема для средств измерений виброперемещений, виброскорости и виброускорения в диапазоне частот от 1-10"1 2 3 до 2J04 Гц |
|
Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке. Введен приказом Минпромторга России от 02 июля 2015г. № 1815 | |
|
ПОТ РМ-016-2001 |
Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок |
Приложение Б
(справочное)
Перечень принятых сокращений
МП - методика поверки;
СИ - средство(а) измерений;
СКЗ - среднее квадратическое значение;
ЭД - эксплуатационная документация.
Приложение В
(справочное)
Требования к конструкции переходника
|
ЛИСТ РЕГИСТРАЦИИ ИЗМЕНЕНИЙ | |||||||||
|
Изм. |
Номера страниц |
Всего страниц в докумен те |
№ документа |
Входящий № сопроводите льного документа и дата |
Подпись |
Дата | |||
|
Измене нных |
Заменен ных |
Новых |
Аннулир ованных | ||||||
10
Конструкцией переходника должно быть обеспечено минимальное расстояние между поверхностью стола калибратора и поверяемым ВИП.
Резьбовые крепления ВИП и переходника должны быть выполнены по отношению к посадочным плоскостям под углом (90 ± 0,5)°.
Параметр шероховатости Ra контактирующих поверхностей
переходника не более 0,63 мкм.
Отклонение от плоскостности контактирующих поверхностей переходника должно быть не более 0,01 мм.
