УТВЕРЖДАЮ

Технический директор ООО «ИЦРМ»

Датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2

Методика поверки

ИЦРМ-МП-255-19

г. Москва

Содержание 1 ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящая методика поверки распространяется на датчики тока ЭСТРА-ДТ-01-2, ЭСТРА-ДТ-02-2 (далее по тексту - датчики тока) и устанавливает методику их первичной и периодической поверок.

  • 1.2 Первичная поверка проводится до ввода в эксплуатацию, а также после ремонта. Периодическая поверка проводится в процессе эксплуатации и хранения.

  • 1.3 Интервал между поверками - 8 лет.

1.4 Основные метрологические характеристики датчиков тока приведены в таблице 1.

Таблица 1 - Метрологические характеристики датчиков тока

Наименование характеристики

Значение

ЭСТРА-ДТ-01-2

ЭСТРА-ДТ-02-2

Номинальное напряжение UH0Mi кВ

0,66

Наибольшее рабочее напряжение, кВ

0,8

Диапазон входных значений силы переменного тока, /перв, А

от 10 до 12500

Номинальная частота переменного тока/юм, Гц

50

Коэффициент масштабного преобразования, Кп, мВ/А’

3,2

Пределы допускаемой основной относительной погрешности коэффициента преобразования, Кп, %

±2

Сопротивление нагрузки, кОм, не менее

39

Выходной сигнал напряжения переменного тока, (7ВЫХ, мВ

от 32 до 40000

К» £/вых//церв

2 ОПЕРАЦИИ ПОВЕРКИ

операций поверки датчик тока бракуют и его поверку прекращают.

2.1 При проведении поверки выполняют операции, указанные в таблице 2. Таблица 2 - Операции поверки

Наименование операции поверки

Номер пункта методики поверки

Необходимость выполнения

при первичной поверке

при периодической поверке

Внешний осмотр

8.1

Да

Да

Проверка электрической прочности и электрического сопротивления изоляции

8.2

да

Да

Опробование

8.3

Да

Да

Определение нормируемых метрологических характеристик

8.4

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любой из

3 СРЕДСТВА ПОВЕРКИ
  • 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

  • 3.2 Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

  • 3.3 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых средств измерений с требуемой точностью.

Таблица 3 - Средства поверки

Наименование, обозначение, тип

Номер пункта Методики

Регистрационный номер в Федеральном информационном фонде / характеристики

Основные средства поверки

Трансформатор тока измерительный лабораторный ТТИ-200

8.3-8.4

Регистрационный номер 37898-08

Мультиметр 3458А

8.3-8.4

Регистрационный номер 25900-03

Прибор электроизмерительный эталонный многофункциональный «Энергомонитор -3.1 КМ».

8.3-8.4

Регистрационный номер 52854-13

Вспомогательные средства поверки

Установка для проверки параметров электрической безопасности

8.2

Регистрационный номер 50682-12

Установка измерительная для прогрузки первичным током РЕТОМ™-ЗОКА

8.3-8.4

Регистрационный номер 34958-07

Термогигрометр электронный «CENTER» модель 313

8.2-8.4

Регистрационный номер 22129-09

Барометр-анероид метеорологический БАММ-1

8.2-8.4

Регистрационный номер 5738-76

4 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускаются лица, являющиеся специалистами органа метрологической службы, юридического лица или индивидуального предпринимателя, аккредитованного на право поверки, непосредственно осуществляющие поверку средств измерений.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроустановках с напряжением свыше 1 000 В с квалификационной группой по электробезопасности не ниже III.

5 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на КДТН применяемые средства поверки.

  • 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

6 УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха (20 ± 5) °C;

  • - относительная влажность воздуха от 30 до 80 %;

  • - атмосферное давление от 80 до 106,7 кПа

  • 6.2 Для контроля температуры окружающей среды и относительной влажности воздуха допускается использовать термогигрометр электронный «CENTER» модель 313.

  • 6.3 Для контроля атмосферного давления допускается использовать Барометр-анероид метеорологический БАММ-1.

7 ПОДГОТОВКА К ПОВЕРКЕ
  • 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

  • - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

  • - выдержать датчик тока в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

  • - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

8 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1 Внешний осмотр

При проведении внешнего осмотра датчика тока проверяют:

  • - соответствие комплектности перечню, указанному в паспорте;

  • - соответствие серийного номера, указанного на маркировочной табличке, серийному номеру, указанному в паспорте;

  • - отсутствие механических повреждений, деформаций (повреждение корпуса, разъёма);

Результат внешнего осмотра считают положительным, если выполняются вышеуказанные требования.

  • 8.2 Проверка электрической прочности и сопротивления изоляции

    • 8.2.1 Проверку электрической прочности изоляции в следующей последовательности:

  • 1) Включить установку для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT-79803) в соответствии с руководством по эксплуатации.

  • 2) Подключить GPT-79803 между корпусом датчика тока обернутым в металлическую фольгу и цепью тока и напряжения.

  • 3) Выдержать испытуемые цепи под действием испытательного напряжения (1000 В) в течение 1 мин.

  • 4) Снизить испытательное напряжение до нуля и отключить GPT-79803.

Результаты проверки считают удовлетворительными, если во время испытаний не было искрения, пробивного разряда или пробоя.

  • 8.2.2 Проверка электрического сопротивления изоляции

Проверку электрического сопротивления изоляции проводить при помощи GPT-79803 испытательным напряжением 500 В в соответствии с ГОСТ 22261-94 между корпусом датчика тока обернутым в металлическую фольгу и цепью напряжения.

Результаты проверки считают удовлетворительными, если измеренное значение электрического сопротивления изоляции составило не менее 20 МОм.

  • 8.3 Опробование

Опробование включает в себя проверку работоспособности датчика путем подачи испытательных значений силы переменного тока согласно таблице 4 и регистрации выходного сигнала.

Результаты считают удовлетворительными, если при повышении силы переменного тока происходит повышение выходного напряжения.

Допускается проводить опробование совместно с определением метрологических характеристик п. 8.4.

  • 8.4 Определение нормируемых метрологических характеристик

    • 8.4.1 Определение основной относительной погрешности коэффициента масштабного преобразования проводят при помощи трансформатора тока измерительного переносного ТТИ-200 (далее по тексту - ТТИ-200), мультиметра 345 8А (далее по тексту - мультиметр), прибора электроизмерительного эталонного многофункционального «Энергомонитор -

  • 3.1 КМ» (далее по тексту - «Энергомонитор - 3.1 КМ») и установки измерительной для прогрузки первичным током РЕТОМ™-ЗОКА (далее по тексту - РЕТОМ™-ЗОКА) в следующей последовательности:

  • 1) Подготовить и включить датчик тока и испытательное оборудование в соответствии с их руководствами по эксплуатации.

  • 2) Собрать схему, представленную на рисунках 1 и 2, для разных испытательных сигналов.

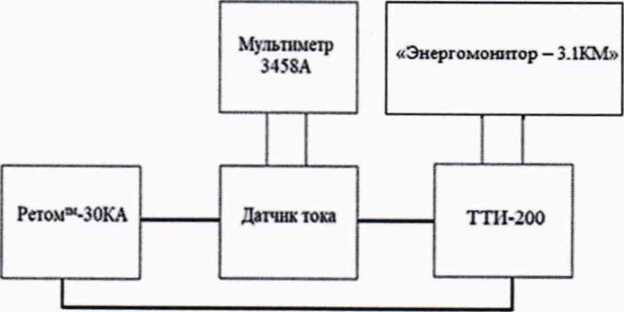

Рисунок 1 — Структурная схема определения основной относительной погрешности коэффициента масштабного преобразования (для испытательных сигналов свыше 100 А)

3) При помощи РЕТОМ™-ЗОКА поочередно воспроизводят испытательные сигналы согласно таблице 4.

Таблица 4

Установленное значение силы переменного тока, ДА

Измеряемый параметр

Коэффициент масштабного пре-образования, Л*п, мВ/А*

Пределы допускаемой основной относительной погрешности, Кп, %

Полученные значения погрешности, л-п, %

ДА

С7,мВ

1

10

3,2

±2

2

100

3,2

3

500

3,2

4

2500

3,2

5

5000

3,2

6

12500

3,2

’/ОС/вых//

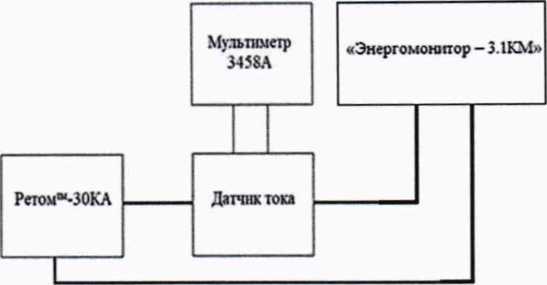

Рисунок 2 - Структурная схема определения основной относительной погрешности коэффициента масштабного преобразования (для испытательного сигнала до 100 А)

  • 4) Считывают с мультиметра результаты значений выходного сигнала напряжения переменного тока от датчика тока.

  • 5) Считывают с «Энергомонитора - 3.1 КМ» результаты значений переменного тока от ТТИ-200.

  • 6) Рассчитывают коэффициент масштабного преобразования для каждого испытательного сигнала по формуле (1).

U ___аш__ /тх/стт

(1)

где t/вых - напряжение на выходе датчика тока, измеренное при помощи мультиметра, мВ;

/вт - сила переменного тока, измеренная при помощи «Энергомонитора - 3.1 КМ», А;

&тт~ значение коэффициента трансформации ТТИ-200 (используется только для испытательных сигналов свыше 100 А).

  • 7)Рассчитывают значения погрешности по формуле (2).

8/Сп=Ч~’100 (%)’ «п

где Кп- коэффициент масштабного преобразования, рассчитанный по формуле (1) Ki - коэффициент масштабного преобразования, 7</=3,2, мВ/А Выполняют 3) - 7) для сигналов 1 - 6, приведённых в таблице 4.

Результаты считают положительными, если полученные значения погрешностей не превышают пределов, указанных в таблице 1.

9 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ
  • 9.1 Положительные результаты поверки датчика тока оформляют свидетельством о поверке по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, и нанесением знака поверки.

  • 9.2 При положительном результате поверки в паспорт вносится соответствующая запись, заверяемая подписью поверителя и знаком поверки и (или) выдается свидетельство о поверке, в соответствии с Приказом Министерства промышленности и торговли РФ от 2 июля 2015 г. № 1815.

  • 9.3 При отрицательном результате поверки, выявленных при любой из операций поверки, описанных в таблице 2, выдается извещение о непригодности в соответствии с Приказом Министерства промышленности и торговли РФ от 02.07.2015 г. № 1815.

Заместитель начальника отдела испытаний ООО «ИЦРМ»

Инженер ООО «ИЦРМ»
