Методика поверки «ГСОЕИ. АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ GS18» (МП АПМ 24-21)

СОГЛАСОВАНО

А.С. Никитин

» мая 2021 г.

Государственная система обеспечения единства измерений

АППАРАТУРА ГЕОДЕЗИЧЕСКАЯ СПУТНИКОВАЯ GS18

МЕТОДИКА ПОВЕРКИ

МП АПМ 24-21

г. Москва.

2021 г.

Настоящая методика поверки распространяется на аппаратуру геодезическую спутниковую GS18. производства «Leica Geosvstems AG». Швейцария. CH-9435 Heerbrugg. Switzerland (далее - аппаратуру) и устанавливает методику ее первичной и периодической поверки.

Выполнение всех требований настоящей методики обеспечивает прослеживаемость поверяемого средства измерений к следующим государственным первичным эталонам:

ГЭТ 199-2018 - ГПСЭ единицы длины в диапазоне до 4000 км.

Интервал между поверками - 1 год.

При проведении поверки средств измерений (далее - поверка) должны выполняться операции, указанные в таблице 1.

аблица 1 - Операции поверки

¹¹ - только для модификации I;

^?| - поверка аппаратуры в режиме «Кинематика в реальном времени (RTK)» обязательна.

При проведении поверки должны соблюдаться следующие условия:

- температура окружающей среды, °C                                      20±5

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра при температуре окружающего воздуха:

для модификации Т от минус 40 до плюс 65 °C

для модификации I от минус 30 до плюс 50 °C.

К проведению поверки допускаются лица, избившие эксплуатационную документацию на аппаратуру и средства поверки, и аттестованные в качестве поверителя средств измерений в установленном порядке.

При проведении поверки должны применяться эталоны и вспомогательные средства поверки, приведенные в таблице 2.

аблица 2 - Средства поверки

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

При проведении поверки меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на аппаратуру и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки, а также правилам по технике безопасности при производстве топографо-геодезических работ ПТБ-88 (Утверждены коллегией ГУГК при СМ СССР 09.02.1989 г.. № 2/21).

При внешнем осмотре должно быть установлено соответствие аппаратуры следующим требованиям:

• - соответствие внешнего вида аппаратуры описанию типа средств измерений;

• - отсутствие механических повреждений и других дефектов, способных оказать влияние на безопасность проведения поверки или результаты поверки.

• - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на аппаратуру.

Если перечисленные требования не выполняются, аппаратуру признают непригодной к применению, дальнейшие операции поверки не производят.

• 8.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - проверить наличие действующих свидетельств о поверке на эталонные средства измерений;

• - аппаратуру и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

• - аппаратура должна быть установлена на специальных основаниях (фундаментах) или штативах, не подвергающихся механическим (вибрация, деформация, сдвиги) и температурным воздействиям.

• 8.2 При опробовании должно быть установлено соответствие аппаратуры следующим требованиям:

• - отсутствие качки и смещений неподвижно соединенных деталей и элементов аппаратуры;

• - правильность взаимодействия с комплектом принадлежностей:

• - работоспособность всех функциональных режимов в соответствии с эксплуатационной документацией.

Проверку идентификационных данных программного обеспечения (далее - ПО) «Leica Captivate» проводить следующим образом:

Зайти в меню «Настройки»;

выбрать пункт «О Leica Captivate»;

открыть вкладку «ПО»;

в появившемся диалоговом окне считать наименование и версию ПО.

Проверку идентификационных данных ПО «Leica MEfw» проводить следующим образом:

Зайти в меню «Пользователь»;

выбрать пункт «О Leica Captivate»;

открыть вкладку «GS датчик»;

в появившемся диалоговом окне считать наименование и версию ПО.

Проверку идентификационных данных ПО «Leica Geo Office» (поставляется по заказу) проводить следующим образом:

Зайти в меню «Интерфейса»;

выбрать пункт «Справка»;

открыть вкладку «О программе»;

в появившемся диалоговом окне считать наименование и версию ПО.

Проверку идентификационных данных ПО «Leica Infinity» (поставляется по заказу) проводить следующим образом:

Зайти в меню «Интерфейса»;

выбрать пункт «Файл»;

открыть вкладку «Общая информация о»;

в появившемся диалоговом окне считать наименование и версию ПО.

Номер версии и наименование ПО должно соответствовать данным, приведенным в таблице 3.

Таблица 3 - Идентификационные данные программного обеспечения

Результаты поверки считать положительными, если идентификационные данные (признаки) метрологически значимого ПО соответствуют приведенным в таблице 3.

Если перечисленные требования не выполняются, аппаратуру признают непригодной к применению, дальнейшие операции поверки не производят.

• 10 Определение метрологических характеристик средства измерении

Диапазон и абсолютная погрешность измерений длины базиса в режиме «Статика» определяются путем многократных измерений (не менее 5) двух интервалов эталонного базисного комплекса или двух контрольных длин базиса, определённых фазовым светодальномером (тахеометром) 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. № 2831 и действительные значения которых расположены в диапазоне от 0 до 30 км.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту⁷ установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения поверяемой аппаратурой при условиях, указанных в таблице 4 настоящей методики поверки.

Таблица 4

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

При использовании контрольных длин базиса, еще раз измерить эталонным тахеометром их значения. Результат измерений не должен отличаться от значения L . полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанной эталонному тахеометру. В случае, если измеренная длина базиса отличается от значения L, . полученного до начала съёмки аппаратурой, более чем на величину погрешности эталонного тахеометра, необходимо повторить съёмку аппаратурой и повторно проконтролировать длину базиса L. , эталонным тахеометром.

Провести обработку данных с использованием штатного ПО к аппаратуре в соответствии с руководством по эксплуатации. Абсолютная погрешность измерений длины базиса для больших длин определяется в режиме «Статика» по приращению координат замкнутой фигуры (треутольника). длины сторон которой находятся в диапазоне от 3.0 км до 30,0 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треутольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

Диапазон и абсолютная погрешность измерений длины базиса в режимах «Кинематика». «Кинематика в реальном времени (RTK)» определяются путем многократных измерений (не менее 10) двух интервалов эталонного базисного комплекса или двух контрольных длин базиса, определённой фазовым светодальномером (тахеометром) 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Росстандарта от 29.12.2018 г. № 2831 и действительное значение которого расположено в диапазоне от 0 до 30 км.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения поверяемой аппаратурой при условиях, указанных в таблице 4 настоящей методике поверки.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

При использовании контрольных длин базиса, еще раз измерить эталонным тахеометром их значения. Результат измерений не должен отличаться от значения L . полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанной эталонному тахеометру. В случае, если измеренная длина базиса отличается от значения L_; . полученного до начала съёмки аппаратурой, более чем на величину погрешности эталонного тахеометра, необходимо повторить съёмку аппаратурой и повторно проконтролировать длину базиса L, , эталонным тахеометром.

Провести обработку данных с использованием штатного ПО к аппаратуре в соответствии с руководством по эксплуатации.

Абсолютная погрешность измерений длины базиса для больших длин определяется по приращению координат замкнутой фигуры (треутольника). длины сторон которой находятся в диапазоне от 3.0 км до 30,0 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треутольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

Диапазон и абсолютная погрешность измерений длины базиса в режиме «Дифференциальные кодовые измерения (DGPS)» определяются путем многократных измерений (не менее 10) двух интервалов эталонного базисного комплекса или двух контрольных длин базиса, определённой фазовым светодальномером (тахеометром) 2 разряда в соответствии с Государственной поверочной схемой для координатно-временных средств измерений, утверждённой Приказом Госстандарта от 29.12.2018 г. № 2831 и действительное значение которого расположено в диапазоне от 0 до 30 км.

Установить поверяемую аппаратуру над центрами пунктов базиса и привести ее спутниковые антенны к горизонтальной плоскости.

Измерить высоту установки антенн аппаратуры с помощью рулетки.

Включить аппаратуру и настроить ее на сбор данных (измерений) в соответствующем режиме измерений согласно требованиям руководства по эксплуатации.

Убедиться в правильности функционирования и отсутствии помех приему сигнала со спутников.

Провести измерения на поверяемой аппаратуре при условиях, указанных в таблице 4 настоящей методики поверки.

Выключить аппаратуру согласно требованиям руководства по эксплуатации.

При использовании контрольных длин базиса, еще раз измерить эталонным тахеометром их значения. Результат измерений не должен отличаться от значения L _t . полученного до начала съёмки аппаратурой, более чем на величину погрешности, приписанной эталонному тахеометру. В случае, если измеренная длина базиса отличается от значения L, . полученного до начала съёмки аппаратурой, более чем на величину' погрешности эталонного тахеометра, необходимо повторить съёмку аппаратурой и повторно проконтролировать длину базиса L. , эталонным тахеометром.

Провести обработку данных с использованием штатного ПО к аппаратуре в соответствии с руководством по эксплуатации.

Абсолютная погрешность измерений длины базиса для больших длин определяется по приращению координат замкнутой фигуры (треутольника). длины сторон которой находятся в диапазоне от 3 км до 30 км. в соответствии с п. 6.4. МИ 2408-97 «Аппаратура пользователей космических навигационных систем геодезическая. Методика поверки».

Следует последовательно устанавливать аппаратуру на пунктах, образующих треутольник и согласно руководству по эксплуатации выполнить измерения и вычислить приращения координат между пунктами.

• 10.4 Определение абсолютной погрешности определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек относительно положения ровера в режиме измерений «Кинематика в реальном времени (RTK)», мм

Определение абсолютной погрешности определения планово-высотного положения объектов в заданной системе координат по полученному в процессе фотографирования облаку точек проводить в следующей последовательности:

установить контрольную точку, с помощью тахеометра определить ее планововысотное положение, в заданной системе координат;

включить аппаратуру и настроить ее на сбор данных (измерений) в режиме «Кинематика в реальном времени (RTK)» согласно требованиям руководства по эксплуатации:

включить компенсацию наклона;

разместить контрольную метку в зоне проведения измерений;

в качестве контрольной точки, используют метку приведенную на рисунке 1Б в Приложении Б к настоящей методике поверки (вместо меток допускается применять естественные ситуационные точки инженерных или иных объектов, однозначно определяемых по получаемому в процессе фотографирования облаку точек и однозначно опознаваемых на поверхности инженерных или иных объектов);

с помощью тахеометра определить ее планово-высотное положение относительно эталонного базисного комплекса или контрольной длины базиса, в заданной системе координат:

провести фотографирование контрольной метки при удалении от неё на расстоянии 2 м. двигаясь вокруг объекта, так чтобы камера была направлена влево или вправо относительно оператора прибора. Максимальное время съёмки ограничено 60 секундами:

повторить фотографирование контрольной метки при удалении от неё на расстоянии 5 м и 10 м;

повторить измерения при каждом удалении от метки, не менее 5 раз;

сохранить данные после режима фотографирования:

обработать данные, полученные по режиму фотографирования в программном обеспечении «Leica Captivate», в соответствии с руководством по эксплуатации;

вычислить планово-высотное положение контрольной точки при каждом фотографировании.

Абсолютная погрешность измерений (при доверительной вероятности 0.95) вычисляется как сучима систематической и случайной погрешности и определяется по формуле:

AS = (

где AS - абсолютная погрешность определения планово-высотного положения

(приращения координат по осям X, Y, Н). мм:

So- эталонное (действительное) значение планово-высотного положения объекта, мм:

S_if - измеренное значение j-oro измерения i-м приёмом, мм:

п - число приёмов измерений j-oro.

Проверка диапазона измерений геометрических размеров объектов осуществляется одновременно с определением абсолютной погрешности измерений методом проведения измерений во всём заявляемом диапазоне.

Диапазон измерений не должны превышать значений, приведенных в Приложении А к настоящей методике поверки.

• 11.1 Абсолютная погрешность измерений каждой длины базиса (при доверительной вероятности 0.95) в режимах «Статика», «Кинематика». «Кинематика в реальном времени (RTK)». «Дифференциальные кодовые измерения (DGPS)», определяется как сумма систематической и случайной погрешностей по формуле:

п

AL, - погрешность измерений j длины базиса в плане/по высоте, мм:

L, - эталонное значение j длины базиса в плане/по высоте, мм:

А - измеренное поверяемой аппаратурой значение j длины базиса i измерением в плане/по высоте, мм;

- число измерений j длины базиса.

Значения абсолютной (при доверительной вероятности 0.95) измерений для каждой длины базиса в режимах «Статика», «Кинематика». «Кинематика в реальном времени (RTK)». «Дифференциальные кодовые измерения (DGPS)», в диапазоне измерений от 0 до 30000 м не должны превышать значений, приведенных в Приложении А к настоящей методике поверки.

Сумма приращений координат (невязка координат) замкнутой фигуры не должна превышать значений, вычисленных по формуле:

™x.y.z = J(4.^)² + (Д2х.^)^{2 +} (^Д3ху._г)² .

где W_{X Y z} - невязка координат в плане/по высоте, мм:

~ Допустимые значения погрешности приращений координат для i стороны треугольника в плане/по высоте, мм. приведенных в Приложении А к настоящей методике поверки.

• 12.1 Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту разделов 7-11 настоящей методики поверки.

• 12.2 Сведения о результатах поверки средств измерений в целях подтверждения поверки должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений.

• 12.3 При положительных результатах поверки аппаратура признается пригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдается свидетельство о поверке установленной формы. Нанесение знака поверки на средство измерений не предусмотрено.

• 12.4 При отрицательных результатах поверки, аппаратура признается непригодной к применению и по заявлению владельца средств измерений или лица, представляющего средства измерений на поверку выдаётся извещение о непригодности установленной формы с указанием основных причин.

• 12.5 В случае применения аппаратуры для работ, не требующих использования всех режимов измерений при периодической поверке по письменному заявлению владельца СИ допускается поверка аппаратуры по сокращенному числу режимов измерений с обязательной передачей в Федеральный информационный фонд по обеспечению единства измерений информации об объеме проведенной поверки.

Руководитель отдела ООО «Автопрогресс-М»

Приложение А

Метрологические характеристики

Таблица А.1 - Метрологические характеристики

Приложение Б

Общий вид меток

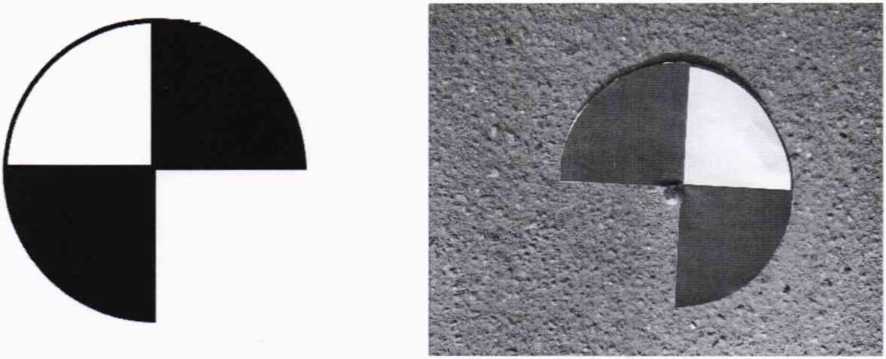

Рисунок 1Б - Метка. Диаметр 55±10 мм.

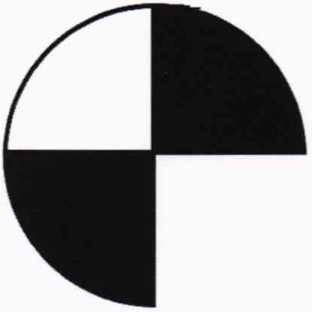

Рисунок 1Б - Метка. Диаметр 55±10 мм.
