УТВЕРЖДАЮ

Генеральный директор

ПРИБОРЫ ДЛЯ ИЗМЕРЕНИЙ ПАРАМЕТРОВ СВЕТА ФАР АВТОТРАНСПОРТНЫХ СРЕДСТВ

ТЕСО HL 185, ТЕСО HL 190 PLUS, ТЕСО HL200, ТЕСО HL225

МЕТОДИКА ПОВЕРКИ

МП АПМ 61-15 г. Москва

2015 г.

Настоящая методика распространяется на приборы для измерений параметров света фар автотранспортных средств ТЕСО HL185, ТЕСО HL190 PLUS, ТЕСО HL200, ТЕСО HL225 (далее - приборы) в качестве рабочего средства измерений.

Интервал между периодическими поверками - 1 год.

1. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

            Таблица 1

№ п/п

Наименование этапа поверки

№ пункта методики поверки

1

Опробование, проверка работоспособности функциональных режимов

7.1

2

Определение метрологических характеристик

7.2

2.1

Определение погрешности нулевой установки прибора в вертикальной плоскости

7.2.1

2.2

Определение абсолютной погрешности измерений углов наклона светового пучка фары в вертикальной плоскости

7.2.2

2.3

Определение абсолютной погрешности измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (только для приборов, у которых конструктивно имеется возможность снятия оптической камеры с направляющей стойки)

7.2.3

2.4

Определение относительной погрешности измерений силы света Фар

7.2.4

2. Средства поверки

При проведении поверки должны применяться эталоны и вспомогательные средства, приведенные в таблице 2.

Таблица 2

Наименование и тип средства поверки

Основные технические характеристики

1.

Теодолит

тип 4Т30П, ПГ ±30" по ГОСТ 10529-96

2.

Плита поверочная

(1600x1000) мм, КТ 1 по ГОСТ 10905-86

3.

Рулетка измерительная металлическая

(0- 3000) мм, КТ 3 по ГОСТ 7502-89

4.

Секундомер

СДСпр-1-2-000, КТ2 по ТУ 25-1894.003-90

5.

Гиря

2 кг класса Ml по ГОСТ OIML 111-1 2009

6.

Люксметр

«ТКА-Люкс/Эталон» (1 -^50000) лк, ПГ ±2%

7.

Источник света

Фара категории R2, HS1, или SB по ГОСТ Р

41.1 -99, ГОСТ Р 41.5-99, ГОСТ Р 41.8-99, ГОСТ Р 41.20-99, ГОСТ Р 41.31-99

Примечание. Вместо указанных в таблице средств измерений разрешается

применять другие СИ с аналогичными характеристиками.

3. Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы на приборы и имеющие достаточные знания и опыт работы с ними.

4. Требования безопасности
  • 4.1. Перед проведением поверки следует изучить техническое описание и руководство по эксплуатации на поверяемый прибор и средства поверки.

  • 4.2. Перед проведением поверки должны быть выполнены следующие работы: все детали прибора и средств поверки должны быть очищены от пыли и грязи; прибор должен быть надежно установлен на полу без уклонов и неровностей, элементы регулировки подвижной оптической камеры прибора должны быть надежно зафиксированы.

5. Условия проведения поверки

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

температура окружающей среды, °C                      20±5;

относительная влажность воздуха, %                       не более (60±20);

атмосферное давление, кПа (мм рт. ст.)                      84,0.. 106,7 (630..800).

6. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы: проверить наличие действующих свидетельств о поверке на средства поверки; прибор должен быть установлен в соответствии с руководством по эксплуатации; прибор и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией;

прибор и средства поверки должны быть выдержаны в испытательном помещении не менее 1ч.

7. Проведение поверки
  • 7.1. Опробование, проверка работоспособности функциональных режимов

При опробовании должно быть установлено соответствие оптико-механических элементов прибора следующим требованиям:

  • 7.1.1.1. Надежность фиксации оптической камеры на направляющей стойке (только для приборов, имеющим фиксатор оптической камеры на направляющей стойке) проверяется установкой на верхнюю плоскость оптической камеры прибора груза массой 2 кг.

Прибор считается выдержавшим испытание, если оптическая камера остается неподвижной относительно стойки в течение 5 мин.

  • 7.1.1.2. Для приборов, не имеющих фиксатор оптической камеры на направляющей стойке, надежность фиксации оптической камеры проверяется без использования груза, т.к. положение оптического камеры стабилизируется при помощи противовеса.

Прибор считается выдержавшим испытание, если оптическая камера остается неподвижной относительно стойки в течение 5 мин.

  • 7.1.2. Измерительный экран (для всех моделей, кроме моделей приборов с неподвижным экраном) расположенный в оптической камере прибора, должен перемещаться плавно без рывков и не должен самопроизвольно изменять своего положения.

  • 7.1.3. Диапазон перемещения оптической камеры прибора проверяется измерением положения центра линзы оптической камеры в верхней и нижней точке с помощью измерительной рулетки относительно пола. Прибор считается прошедшим проверку по данному пункту, если измеренные расстояния отличаются от заявленных в технических характеристиках не более чем на 5 мм.

  • 7.1.4. Проверка разметки измерительного экрана. Данная процедура выполняется в следующей последовательности:

прибор установить горизонтально в соответствии с руководством по эксплуатации; по возможности, открыть верхнюю крышку оптической камеры прибора;

в случае недостаточного естественного освещение для проведения измерений, подсветить оптическую шкалу измерительного экрана прибора от внешнего источника света, например, фонариком;

  • -  установить соосно (± 30 мм) теодолит на расстоянии (100 -300) мм от линзы оптической камеры прибора;

  • -  навести перекрестье сетки нитей теодолита на горизонтальную линию оптической шкалы измерительного экрана с левой его стороны;

Прибор считается выдержавшим испытание, если при перемещении перекрестья сетки нитей теодолита от левого конца горизонтальной линии оптической шкалы измерительного экрана к правому концу этой линии, центр перекрестья нитей смещается не более чем на величину толщины горизонтальной линии оптической шкалы измерительного экрана.

Для моделей приборов с неподвижным экраном описанную процедуру проводить для каждой горизонтальной оцифрованной линии, нанесенной на измерительном экране.

  • 7.1.5. Опробование электрических блоков и узлов прибора производится в следующей последовательности:

  • -  установить прибор в рабочее положение в соответствии с руководством по эксплуатации;

  • -  проверить правильность работы измерительного блока в соответствии с руководством по эксплуатации.

  • -  в случае неисправности, прибор отключить и направить в ремонт.

  • 7.2. Определение метрологических характеристик.

    • 7.2.1. Определение погрешности нулевой установки прибора в вертикальной плоскости Абсолютная погрешность нулевой установки прибора в вертикальной плоскости проверяется по оптической шкале измерительного экрана прибора с помощью теодолита в следующей последовательности:

  • -  установить соосно (± 30 мм) теодолит на расстоянии (100 - 300) мм от линзы оптической камеры прибора;

  • -  выставить теодолит и оптическую камеру прибора в вертикальной плоскости по пузырьковым уровням;

  • -  навести зрительную трубу теодолита на экран прибора. Рукояткой перемещения измерительного экрана прибора переместить экран на отсчет «0»;

  • -  навести зрительную трубу теодолита на горизонтальную линию экрана прибора в центральной части (для моделей приборов с неподвижным экраном навести зрительную трубу теодолита на линию с отметкой «0») и снять показания по вертикальному лимбу тахеометра сро\

  • -  абсолютная погрешность нулевой установки прибора в вертикальной плоскости Ai [...'] будет равна:

Л, - 0 - (ро

Следует выполнить не менее пяти измерений при определении абсолютной погрешности и среднее арифметическое значение принять за окончательный результат. Полученные значения абсолютной погрешности нулевой установки прибора в вертикальной плоскости в протокол поверки не заносится.

Абсолютная погрешность нулевой установки прибора в вертикальной плоскости Д1 не должна превышать следующей величины: ±7,0' (±20 мм/10 м) (±0,2%).

  • 7.2.2. Определение абсолютной погрешности измерений углов наклона светового пучка фары в вертикальной плоскости.

При определении абсолютной погрешности измерений углов наклона светового пучка в вертикальной плоскости необходимо выполнить поверку оптической шкалы.

При проведении процедуры проверки оптической шкалы прибора необходимо выполнить следующие операции:

  • -  установить соосно (± 30 мм) теодолит на расстоянии (100   300) мм от линзы

оптической камеры прибора;

  • -  выставить теодолит в горизонтальной плоскости по пузырьковому уровню;

  • -  навести зрительную трубу теодолита на экран прибора. Рукояткой перемещения экрана прибора переместить экран на отсчет «О»;

  • -  навести зрительную трубу теодолита на горизонтальную линию экрана прибора в центральной части (для моделей приборов с неподвижным экраном навести зрительную трубу тахеометра на линию с отметкой «О») и снять показания по вертикальному лимбу тахеометра ^действ;

  • -  аналогичным образом снять показания по вертикальному лимбу теодолита для всех оцифрованных значений по шкале отсчета перемещения экрана прибора (Для моделей приборов с неподвижным экраном описанную процедуру проводить для каждой оцифрованной линии, нанесенной на измерительном экране);

  • -  погрешность измерений Дг [...'] определяется по формуле:

Д2 ~ ^изм " ^действ, ГДе

Уизм - оцифрованное значение по шкале отсчета перемещения измерительного экрана прибора (определять из таблицы 3);

Vдейств - отсчет по вертикальному лимбу теодолита.

Таблица 3

Оцифрованные значения по шкале отсчета перемещения экрана прибора

Угол наклона верхней светотеневой границы пучка фар ближнего света

0%

0° 00’ (00 мм/10 м)

1%

34,4' (100 мм/10 м)

2%

1° 09’ (200 мм/10 м)

3%

1° 43'(300 мм/10 м)

4%

2° 18'(400 мм/10 м)

При расчете абсолютных погрешностей измерений для каждой из величин Дг следует выполнять в каждой точке не менее пяти измерений, вычислить среднее арифметическое значение и за окончательный результат Д2 принять наибольшее значение. Результаты всех измерений занести в протокол поверки.

Абсолютная погрешность измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости Д2 не должна превышать следующей величины: ±7,0' (±20мм/Юм) (±0,2%)

  • 7.2.3. Определение абсолютной погрешности измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света (только для приборов, у которых конструктивно имеется возможность снятия оптической камеры с направляющей стойки).

Абсолютная погрешность измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света определяется по оптической шкале измерительного экрана прибора с помощью теодолита в следующей последовательности:

- на плите поверочной выставить прибор и теодолит соосно в горизонтальной плоскости, используя, по возможности, оптический визир (зеркальный, щелевой или лазерный) прибора, и используя специальную разметку, нанесенную на плите поверочной (Рис. 1). Теодолит при этом установить на расстоянии Н = (100 + 300) мм от линзы оптической камеры прибора;

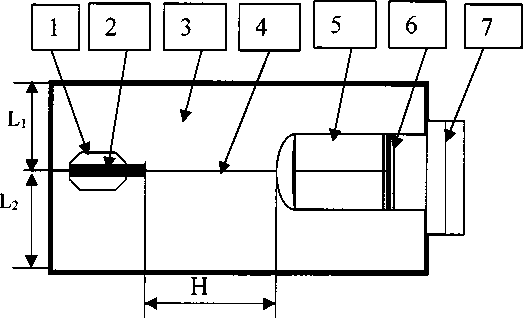

  • 1. Теодолит

  • 2. Зрительная труба тахеометра

  • 3. Плита поверочная

  • 4. Линия специальной разметки (Li = L2)

  • 5. Оптическая камера прибора

  • 6. Измерительного экрана со шкалой

  • 7. Оптический визир прибора

Рис. 1

  • -  выставить теодолит и оптическую камеру прибора в горизонтальной плоскости по пузырьковым уровням;

  • -  перекрестье сетки нитей зрительной трубы теодолита должно совпасть с перекрестьем, нанесенным на шкале экрана прибора в нулевой точке. (Для моделей приборов с неподвижным экраном перекрестье сетки нитей зрительной трубы теодолита должно совпасть с вертикальной линией, нанесенной на горизонтальную линию с индексом «0»);

  • -  абсолютная погрешность измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света Дз [...'] будет равна:

Д3 = 0 — <ро, где

фо - измеренное по горизонтальной шкале теодолита отклонение перекрестья, нанесенного на шкале экрана прибора в нулевой точке от осевой линии (специальной разметки на поверочной плите).

Следует выполнить не менее пяти измерений при определении абсолютной погрешности и среднее арифметическое значение принять за окончательный результат.

Абсолютная погрешность углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света Лз не должна превышать следующей величины: ±7,0' (±20 мм/10 м) (±0,2%);

Запись наблюдений в протокол поверки при определении абсолютной погрешности измерений углового отклонения от нулевого положения в горизонтальном направлении точки пересечения левого горизонтального и правого наклонного участков светотеневой границы светового пучка фар ближнего света не производится.

  • 7.2.4. Определение относительной погрешности измерений силы света фар.

    • 7.2.4.1. Проверка градуировки фотометрического датчика прибора

При проведении градуировки фотометрического датчика прибора необходимо выполнить следующие операции:

  • -  установить опорный источник света (фару категорий R2, HS1 или фару типа SB) на расстоянии 1опоРн =10 м от экрана, расположенного перпендикулярно оптической оси установленной фары. Подключить фару с помощью штатного разъема и проводов диаметра, соответствующего выбранной мощности фары, к регулируемому источнику питания постоянного тока. При проведении поверки по данному пункту методики фара должна оставаться неподвижной при всех следующих режимах измерений;

  • -  установить датчик фотоприемника эталонного люксметра в области светового пятна луча фары тыльной стороной вплотную к экрану;

  • -  смещая датчик фотоприемника эталонного люксметра по плоскости экрана, найти максимальное значение показания освещенности, регистрируемое эталонным люксметром. Записать значение освещенности со шкалы эталонного люксметра Едейств (лк) в протокол поверки;

  • -  рассчитать силу света опорного источника 1Действ (кд) в выбранной точке измерений по формуле:

I действ- ЕДействх (1опорн)^

  • -  величину 1действ (кд) занести в протокол;

  • -  установить прибор в соответствии с инструкцией по эксплуатации на расстоянии (0,1 -И),5) м перед эталонной фарой. Прибор должен быть ориентирован по оптической оси эталонной фары. Произвести измерение силы света с помощью прибора. Показания величины силы света на экране дисплея прибора 1изм занести в протокол поверки;

  • -  установив режим работы фары (опорного источника света) в положение «Дальний свет» и регулируя напряжение источника питания в пределах (11-^13,5) В, выполнить измерения силы света не менее чем в пяти точках заявленного для прибора диапазона измерений силы света.

  • -  при выполнении всех измерений по данному пункту методики необходимо следить за тем, чтобы геометрия установки оптических осей фары (опорного источника света) и светового приемника прибора не изменялась.

В каждой выбранной точке диапазона измерения проводить не менее пяти раз и вычислять средние арифметические значения этих измерений      . Результаты всех

измерений занести в протокол поверки (см. приложение к настоящей методике поверки).

  • 7.2.4.2. Определение относительной погрешности измерений силы света фар. Относительная погрешность измерений силы света фар в каждой из проверенных точек

диапазона измерений определяется по формуле:

г 11,1 ”"х100[%||где

I действ

1сризм - показание силы света прибора, кд;

1действ - сила света, созданная с помощью фары (опорного источника света), кд.

За окончательный результат погрешности измерений силы света принять наибольшее полученное значение величины 5 по всем результатам вычислений.

Окончательный результат величины относительной/ погрешности измерений силы света д не должен превышать величины ±15%.

8. Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями. Пример протокола см. в приложении к настоящей методике поверки.

  • 8.2. При положительных результатах поверки прибор признается годным к применению и на него выдается свидетельство о поверке установленной формы.

  • 8.3. При отрицательных результатах поверки прибор признается непригодным к применению и на него выдается извещение о непригодности установленной формы с указанием основных причин.

    Е.В. Исаев

Инженер

ООО «Автопрогресс-М»

ПРИЛОЖЕНИЕ

Протокол поверки №_________________ от___.___._____г.

Прибор для измерений параметров света фар автотранспортных средств_______________________, серийный номер_________________

Владелец:_________________________________________________________________________, ИНН___________________

Условия поверки: температура окружающей среды___°C, относительная влажность___%

Средства поверки

Наименование средств поверки

Основные метрологические характеристики

Результаты поверки

1. Опробование, проверка работоспособности функциональных режимов

Наименование операции

Результат

Примечание

Фиксация оптической камера на стойке прибора надёжная

Экран, расположенный в оптической камере прибора, перемещается плавно без рывков и не изменять своего положения самопроизвольно.

Диапазон перемещения оптической камеры прибора соответствует технической документации

Центр перекрестья нитей контрольного экрана не смещается более чем на величину толщины горизонтальной линии оптической шкалы экрана

Все электрические блоки и узлы прибора работают исправно

10

2. Определение погрешности измерений углов наклона светотеневой границы светового пучка фары в вертикальной плоскости

Углы по шкапе прибора, %

Углы по шкале прибора

Углы по шкале прибора,... '

Номер испытания k/Показания теодолита,... '

1

2

3

4

5

Средние значения

Абсолют ная пог решность

Прямой ход

Обратный ход

Прямой ход

Обратный ход

Прямой

ход

Обратный ход

Прямой ход

Обратный ход

Прямой

ход

Обратный ход

Прямой ход

Обратный ход

0

0

0

-1

-0° 34,4'

-34,4

-2

- 1° 09'

-69

-3

-1° 43'

-103

-4

-2° 18'

-138

Полученное максимальное значение абсолютной погрешности:       (......%)

Допускаемое значение: ±0° 07' (0,2%).

3. Определение погрешности измерений силы света фар

Освещен ность по этлон. люксметру, лк

Сила света ПО этлонному люксметру, кд

Номер испытания k/Показания поверяемого образца прибора, кд

1

2

3

4

5

Средние значения

Относит, погреши. %

Прямой ход

Обратный ход

Прямой

ход

Обратный ход

Прямой ход

Обратный ход

Прямой ход

Обратный

ход

Прямой ход

Обратный

ход

Прямой ход

Обратный ход

Полученное максимальное значение относительной погрешности: ...%

Допускаемое значение: ±10%

(должность)

(подпись)

(расшифровка подписи)
