Методика поверки «ГСИ. Датчики-анализаторы ДАК модификаций ИБЯЛ.418414.071-126/-129/-131/-132/-133/-137/-138/-139» (ИБЯЛ.418414.071-126 МП)

Государственная система обеспечения единства измерений Датчики-газоанализаторы ДАК модификаций ИБЯЛ.418414.071 -126/-129/-131 /-132/-133/-137/-138/-139

МЕТОДИКА ПОВЕРКИ

(с изменением №1)

Содержание

• 1 Операции поверки

• 2 Средства поверки

• 3 Требования безопасности

• 4 Условия поверки

• 5 Подготовка к поверке

• 6 Проведение поверки

• 7 Оформление результатов поверки

Приложение А Технические характеристики газовых смесей,

используемых при поверке газоанализаторов

Приложение Б Схема проверки газоанализатора

Приложение В Диапазоны измерений, пределы допускаемой основной

погрешности газоанализаторов

Лист регистрации изменений

Настоящая методика поверки распространяется на датчики-газоанализаторы ДАК модификаций ИБЯЛ.418414.071-126/-129/-131/-132/-133/-137/-138/-139, выпускаемые ФГУП «СПО «Аналитприбор», г. Смоленск, Россия, (далее - газоанализаторы) и устанавливает методику их первичной поверки до ввода в эксплуатацию или после ремонта и периодической поверки в процессе эксплуатации.

Настоящая методика поверки распространяется только на газоанализаторы, вводимые в эксплуатацию после приказа о внесении изменений в описание типа, влияющие на метрологические характеристики и приказа о переоформлении свидетельства об утверждении типа.

Методикой поверки предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава газоанализаторов или меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.

Интервал между поверками для газоанализатора ДАК - три года.

• 1.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 1.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

• 2.1 При проведении поверки применяют средства, указанные в таблице 2.

Таблица 2 - Средства поверки

• 2.2 Допускается применение других средств, не приведенных в таблице, но обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью.

Примечание - Допускается использование стандартных образцов состава газовых смесей (ГСО-ПГС), не указанных в Приложении А, при выполнении следующих условий:

• - номинальное значение и пределы допускаемого отклонения содержания поверочного компонента в ГСО-ПГС должны соответствовать указанному для соответствующей ГСО-ПГС из приложения А;

• - отношение погрешности, с которой устанавливается содержание компонента в ГСО-ПГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

• 2.3 Все средства поверки, кроме отмеченных в таблице 2 знаком *, должны иметь действующие свидетельства о поверке.

• 3.1 Содержание вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.

• 3.2 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.

• 3.3 Требования техники безопасности при эксплуатации ГСО-ПГС в баллонах под давлением должны соответствовать Федеральным нормам и правилам в области промышленной безопасности «Правила промышленной безопасности опасных производственных объектов, на которых используется оборудование, работающее под избыточным давлением», утвержденным приказом Федеральной службы по экологическому, технологическому и атомному надзору от 25.03.2014 г. № 116.

• 3.4 Помещение должно быть оборудовано вытяжной вентиляцией.

• 3.5 К поверке допускаются лица, изучившие эксплуатационную документацию на газоанализаторы и прошедшие необходимый инструктаж.

• 3.6 Не допускается сбрасывать ГСО-ПГС в атмосферу рабочих помещений.

• 4.1 При проведении поверки соблюдают следующие условия:

  температура окружающей среды,	(20 ± 5)°C
  относительная влажность окружающей среды, атмосферное давление,	(65 ± 15)% (101,3 ±4,0) кПа ((760 ± 30) мм. рт. ст;

напряжение питания постоянного тока:

механические воздействия, внешние электрические и магнитные поля (кроме поля Земли), влияющие на метрологические характеристики, должны быть исключены;

показания, если не оговорено особо, регистрировать через 3 мин с момента подачи ГСО-ПГС;

Допускаются изменения в установившемся значении показаний, не превышающие 0,2Д_д. Установившимся следует считать среднее значение показаний в течение 15 с после начала отсчета показаний.

• 5.1 Перед проведением поверки выполняют следующие подготовительные работы:

• 1) проверяют комплектность газоанализаторов в соответствии с эксплуатационной документацией (при первичной поверке при выпуске из производства);

• 2) подготавливают газоанализаторы к работе согласно разделу 2 руководства по эксплуатации ИБЯЛ.418414.071-126 РЭ;

• 3) проверяют наличие паспортов и сроки годности ГСО-ПГС;

• 4) баллоны с ГСО-ПГС выдерживают в помещении, в котором проводят поверку, в течение не менее 24 ч, поверяемые газоанализаторы - не менее 4 ч;

• 5) подготавливают к работе средства поверки в соответствии с требованиями их эксплуатационной документации;

• 6) собирают схему поверки, рекомендуемая схема соединений приведена на рисунке Б.1

• 7) перед определением основной погрешности (п. 6.4.1) в соответствии с указаниями, приведенными в ИБЯЛ.418414.071-126 РЭ, следует установить поверочный компонент.

• 6.1 Внешний осмотр

При внешнем осмотре газоанализатора должно быть установлено:

• - отсутствие внешних механических повреждений (царапин, вмятин и др.), влияющих на метрологические характеристики газоанализатора;

• - наличие и целостность пломбы, пломба должна иметь четкий оттиск клейма;

• - наличие маркировки газоанализатора, соответствующей руководству по эксплуатации;

• - комплектность газоанализатора, указанная в руководстве по эксплуатации;

• - исправность органов управления, настройки и коррекции;

• - наличие всех видов крепежа.

Примечание - Комплектность газоанализатора проверять только при первичной поверке при выпуске из производства.

Газоанализатор считается выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.

• 6.2 Опробование

  • 6.2.1 Для проверки работоспособности включить питание и прогреть газоанализатор согласно ИБЯЛ.418414.071-126 РЭ.

    • 6.2.1.2 Результаты проверки работоспособности считаются положительными, если:

• - при подаче напряжения на табло газоанализатора появились идентификационные данные в порядке, указанном в разделе 1 ИБЯЛ.418414.071-126 РЭ;

• - после прогрева газоанализатора отсутствуют сообщения об ошибках на табло газоанализатора, согласно разделу 2 ИБЯЛ.418414.071-126 РЭ.

6.3 Подтверждение соответствия программного обеспечения

• 6.3.1 Подтверждение соответствия программного обеспечения проводится визуально при включении электрического питания газоанализаторов в соответствии с указаниями раздела 2 ИБЯЛ.418414.071-126 РЭ.

Примечание - В связи с ограниченными возможностями табло газоанализаторов по отображению символов, допускается замена прописных букв строчными, что не является несоответствием.

• 6.3.2  Результат проверки соответствия программного обеспечения считают положительным, если идентификационные данные, отображающиеся на табло газоанализатора, соответствуют указанным в разделе 1 ИБЯЛ.418414.071-126 РЭ и в Описании типа (приложение к Свидетельству об утверждении типа).

6.4 Определение метрологических характеристик

• 6.4.1 Определение основной погрешности по поверочному компоненту

• 6.4.1.1 Подать на газоанализаторы ГСО-ПГС в последовательности №№ 1-2-3-2-1-3.

• 6.4.1.2 В каждой точке проверки регистрировать показания газоанализаторов по табло и выходному сигналу постоянного тока.

Пересчет значения выходного сигнала постоянного тока (мА) в измеренное значение содержания поверочного компонента в ГСО-ПГС (показания газоанализаторов) проводить по формуле

Cj = (Ij - 4)(Св - Сн)/16,                               (1)

где Ij - значение выходного сигнала постоянного тока газоанализаторов, мА;

Св, Сн - значения верхней и нижней границы диапазона измерений, % НКПР (объемная доля, %.)

• 6.4.1.3 Значение основной абсолютной погрешности газоанализатора в каждой точке проверки А, % НКПР (объемная доля, %) определить по формуле

A = Cj-C₀,                                         (2)

где   С j - показания газоанализатора при подаче j-ой ГСО-ПГС, % НКПР (объемная доля, %);

Со - действительное значение содержания поверочного компонента, указанное в паспорте на ГСО-ПГС, % НКПР (объемная доля, %).

• 6.4.1.3 Результат определения основной погрешности газоанализатора считают положительным, если основная погрешность во всех точках поверки не превышает пределов, указанных в приложении В.

• 7.1 При проведении поверки газоанализаторов составляют протокол результатов поверки произвольной формы.

• 7.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики, признают годными к эксплуатации.

• 7.3  Положительные результаты поверки оформляются согласно действующему законодательству Российской Федерации. По заявлению потребителя выдаются документы о результатах поверки на бумажном носителе.

(Измененная редакция, изм. № 1)

• 7.4 При отрицательных результатах поверки эксплуатацию газоанализаторов запрещают и выдают извещение о непригодности установленной формы согласно действующему законодательству Российской Федерации с указанием причин непригодности.

Примечания

• 1 Согласно ГОСТ Р МЭК 60079-20-1-2011,100 % НКПР соответствуют:

• - для метана (СН₄) - 4,40 % объемной доли;

• - для пропана (С₃Н₈) - 1,70 % объемной доли;

• 2 X - значение содержания поверочного компонента, указанное в паспорте на ГСО-ПГС.

• 3 Изготовитель и поставщик ГСО-ПГС в эксплуатацию - ФГУП «СПО «Аналитприбор». г.Смоленск, ул.Бабушкина, 3, тел.(4812) 31-12-42.

• 4 Стандартные образцы газовых смесей состава:

• - диоксид азота (ГСО 10465-2014), выпускаемый по ТУ 2114-001-00226247-2010;

• - пропан-азот (ГСО 10463-2014), выпускаемый по ТУ 2114-001-00226247-2010;

• - метан-воздух (ГСО 10463-2014), выпускаемый по ТУ 2114-001-00226247-2010.

  ИБЯЛ.418414.071-126

(обязательное)

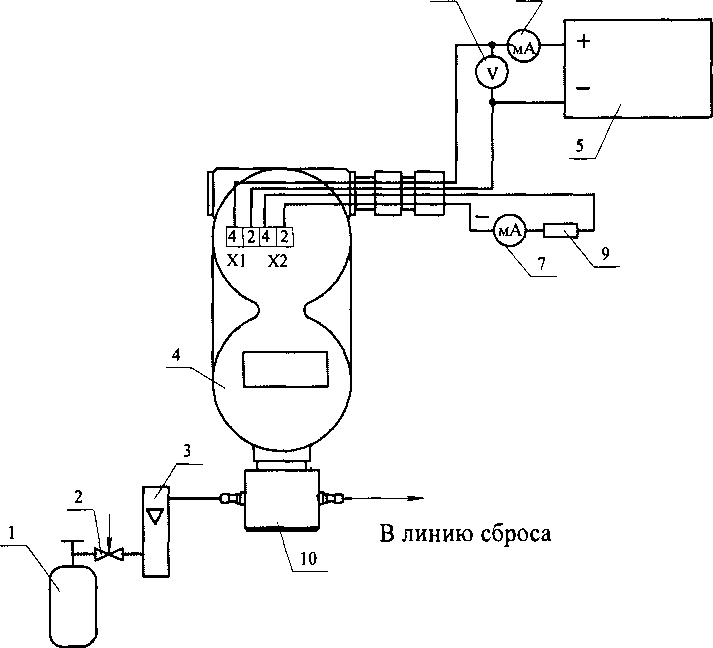

Схема проверки газоанализатора

8 6

• 1 - баллон с ГСО-ПГС;

• 2 - вентиль точной регулировки;

• 3 - ротаметр;

• 4 - газоанализатор;

• 5 - источник питания постоянного тока;

• 6 - вольтметр универсальный цифровой В7-38 (в режиме миллиамперметра);

• 7 - прибор М2044;

• 8 - вольтметр универсальный цифровой В 7-3 8;

• 9 - резистор 499 Ом;

• 10 - колпачок поверочный ИБЯЛ.725313.010.

Газовые соединения выполнить трубкой ПВХ 4x1,5

Рисунок Б.1 - Схема проверки газоанализатора по ГСО-ПГС

(обязательное)

Диапазоны измерений, пределы допускаемой основной погрешности газоанализаторов

(Измененная редакция, Изм. №1)

Примечание - Свх - содержание поверочного компонента на входе газоанализаторов

Лист регистрации изменений
