СЧЕТЧИК ЭЛЕКТРИЧЕСКОЙ ЭНЕРГИИ ОДНОФАЗНЫЙ ИНТЕЛЛЕКТУАЛЬНЫЙ НАРТИС-100

Руководство по эксплуатации Приложение В Методика поверки

НРДЛ.411152.003РЭ1

с изменением № 1

• 1 Вводная часть

• 2 Операции и средства поверки

• 3 Требования безопасности

• 4 Условия поверки и подготовка к ней

• 5 Проведение поверки

• 6 Оформление результатов поверки

Приложение А Схемы подключения счетчика

• 1.1 Настоящая методика составлена с учетом требований Приказа Минпромторга № 1815 от 02.07.15, РМГ-51-2002, ГОСТ 8.584-2004, ГОСТ 31818.11-2012, ГОСТ 31819.21-2012, ГОСТ 31819.23-2012 и устанавливает методику первичной, периодической и внеочередной поверки счетчиков, а также объем, условия поверки и подготовку к ней.

Настоящая методика распространяется на счетчики электрической энергии однофазные интеллектуальные НАРТИС-100 (далее счетчики).

При выпуске счетчиков на заводе-изготовителе и после ремонта проводят первичную поверку.

Интервал между поверками 16 лет.

Периодической поверке подлежат счетчики, находящиеся в эксплуатации или на хранении по истечении интервала между поверками.

Внеочередную поверку проводят при эксплуатации счетчиков в случае:

• - повреждения знака поверки (пломбы) и в случае утраты паспорта;

• - ввода в эксплуатацию счетчика после длительного хранения (более одного интервала между поверками);

• - при известном или предполагаемом ударном воздействии на счетчик или неудовлетворительной его работе;

• - продажи (отправки) потребителю счетчика, не реализованного по истечении срока, равного одному интервалу между поверками.

Инв. № подп. Подп. и дата      Взам. инв. №      Инв. № дубл.      Подп. и дата

• 4.1 Порядок представления счётчиков на поверку должен соответствовать требованиям Приказа Минпромторга № 1815 от 02.07.15.

• 4.2 При проведении поверки должны соблюдаться условия:

• - температура окружающего воздуха, °C............................................23 ± 2

• - относительная влажность воздуха, %.......................................от 30 до 80

• - атмосферное давление, мм. рт. ст..........................................от 630 до 795

• - напряжение сети переменного тока, В....................................от 187 до 253

• - частота сети, Гц.......................................................................50 ± 2,5

(Измененная редакция, Изм. № 1)

• 4.3 Перед проведением поверки необходимо изучить НРДЛ.411152.003РЭ «Руководство по эксплуатации».

• 4.4 Поверка должна производиться на аттестованном оборудовании и с применением средств поверки, имеющих действующий знак поверки или свидетельство о поверке.

  Инв. № подп. Подп. и дата      Взам. инв. №      Инв. № дубл.      Подл, и дата

  Изм	Лист	№ докум.	Подп.	Дата

  НРДЛ.411152.003РЭ1

  Лист

  Инв. № подп. Подп. и дата      Взам. инв. №      Инв. № дубл.      Подп. и дата

• 5.1 Внешний осмотр

  • 5.1.1  При внешнем осмотре должно быть установлено соответствие счетчика следующим требованиям:

• - лицевая панель счетчика должна быть чистой и иметь четкую маркировку в соответствии требованиям ГОСТ 31818.11-2012;

• - во все резьбовые отверстия токоотводов должны быть ввернуты до упора винты с исправной резьбой;

-на корпусе счетчика должна быть нанесена схема подключения счетчика к электрической сети;

• - в комплекте поставки счетчика должен быть формуляр НРДЛ.411152.003 ФО и руководство по эксплуатации НРДЛ.411152.003 РЭ по заказу потребителя.

(Измененная редакция, Изм. № 1)

• 5.2 Подтверждение соответствия программного обеспечения (ПО)

  • 5.2.1 Метрологически значимая часть встроенного программного обеспечения имеет следующие идентификационные признаки:

• - название программного обеспечения - FWM_NARTIS-100ART;

• - версия программного обеспечения - 255.06 -Х.Х.ХХХ, где 255.06 - номер версии метрологически значимой части ПО, Х.Х.ХХХ - номер версии метрологически незначимой части ПО;

• - значение контрольной суммы программного обеспечения - 00 00 DE А7.

Для проверки соответствия ПО предусмотрена идентификация метрологически значимой части ПО. Идентификация проводится посредством оптопорта. Проверка может быть выполнена следующим способом. Подключите счётчик к компьютеру в соответствии со схемой А.1 Приложения А. Включите питание персонального компьютера. Запустите программу конфигурирования счетчиков НАРТИС «Meter_Config.exe».

В разделе меню «Общие данные» появятся номер версии метрологического программного обеспечения и контрольная сумма, а также номер версии метрологически незначимой части ПО.

Вывод об аутентичности метрологически значимой части программного обеспечения принимается по результатам сравнения вычисленной контрольной суммы встроенного ПО со значением вышеприведенной контрольной суммы.

• 5.3 Проверка электрической прочности изоляции

  • 5.3.1 При проверке электрической прочности изоляции испытательное напряжение подают, начиная с минимального или со значения рабочего напряжения. Увеличение напряжения до испытательного значения следует производить плавно или равномерно ступенями за время (10 - 15) с.

  • 5.3.2 При достижении испытательного напряжения, счетчик выдержать под его воздействием в течение 1 мин, при этом контролировать отсутствие пробоя, затем плавно уменьшить испытательное напряжение. Точки приложения испытательного напряжения и величина испытательного напряжения приведены в таблице 3.

    Изм	Лист	№ докум.	Подп.	Дата

    НРДЛ.411152.003РЭ1

    Лист



Таблица 3 - Точки приложения и величина испытательного напряжения.

Результат проверки считают положительным, если электрическая изоляция счётчика, при закрытом корпусе и закрытой крышке зажимов, выдерживает испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты.

Во время испытаний не должно быть искрения, пробивного разряда или пробоя.

• 5.4 Проверка функционирования счетчиков

  • 5.4.1 Опробование функционирования поверяемого счетчика проводят с помощью ПК.

Обмен информацией со счетчиком производится с помощью персонального компьютера (IBM PC) и программы конфигурирования счетчиков НАРТИС «Meter_Config.exe».

Подключение к последовательному порту компьютера осуществляется через устройство сопряжения оптическое (УСО-2) в соответствии со схемой А.1, приведенной на рисунке приложения А.

После подачи питания на счетчик в строке показаний ЖКИ индикатора счетчика слева отображается код Е0, далее в строке и в правом поле - номер версии ПО. После этого счетчик переходит в автоматический режим индикации накопленной энергии по тарифам.

На восьмиразрядном табло циклически в автоматическом режиме и посредством нажатия кнопки отображается накопленная активная и реактивная энергия прямого и обратного направления.

Включите питание персонального компьютера и дождитесь загрузки операционной системы. Запустите программу конфигурирования счетчиков НАРТИС «Meter_Config.exe», окно которой имеет вид, представленный на рисунке 1.

Сведения о работе с программой конфигурирования счетчиков НАРТИС-100 содержатся в Приложении Г к Руководству по эксплуатации «Описание работы с программой конфигурирования счетчиков НАРТИС НРДЛ.411152.003РЭ2. Проверьте функционирование счетчика, производя описанные в Приложении Г к Руководству по эксплуатации следующие процедуры: обмена данными по оптопорту,

проверку работы интерфейсов GSM/RF TPP/RS-485 в зависимости от варианта исполнения (установить соединение, прочитать общие данные);

чтение/установку даты и времени;

запись/чтение тарифного расписания;

проверку срабатывания реле управления нагрузкой;

проверку наличия событий срабатывания датчиков вскрытия ККК и корпуса; проверку ЖКИ и подсветки нажатием на кнопку на передней панели;

проверку срабатывания датчика магнитного поля.

(Измененная редакция, Изм. № 1)

• - ■ .

— MConfig

При проверке отсутствия самохода использовать схему, приведенную на рисунке А.2 Приложения А. Импульсный выход счетчика должен быть переведен в режим поверки. Проверку отсутствия самохода проводить при отсутствии токов в последовательной цепи счетчика.

В режиме установки параметров теста необходимо задать значения следующих данных:

• • напряжение режима самохода 1,15 U_H0M.;

• • ток режима самохода ОА;

• время теста режима самохода из таблицы 4. Таблица 4 - Время теста режима самохода.

(Измененная редакция, Изм. № 1)

После установки параметров теста самохода нажмите клавишу «F1» для запуска теста

самохода.

Результат проверки отображается на вычислителе погрешности, в этот период он работает как счётчик импульсов.

Результат поверки считают положительным, если за заданное время на вычислителе не отобразилось ни одного импульса. Проверку проводить по каждому виду энергии.

Для проверки стартового тока в режиме установки параметров теста необходимо задать значения следующих данных:

• • стартовый ток 0,02А;

• • номинальное напряжение Uhom.;

• • коэффициент мощности, равный:

1 (ф=0°) - для проверки активной энергии прямого направления;

-1 (ф=180°) - для проверки активной энергии обратного направления;

0 (ф=90°) - для проверки реактивной энергии прямого направления;

0 (ф=-90°) - для проверки реактивной энергии обратного направления.

• • продолжительность теста проверки порога чувствительности - 100 с.

После установки параметров теста чувствительности нажмите клавишу «F2» для запуска теста чувствительности.

Проверку проводить по каждому виду энергии обоих направлений.

Результат поверки считают положительным, если счетчик начал регистрировать импульсы электроэнергии.

Для проверки правильности работы счетного механизма счетчик необходимо подключить к измерительной установке согласно схеме А.2, приведенным в Приложении А.

Запишите показания индикатора счетчика.

На установке НЕВА-Тест установите:

• - номинальное напряжение в параллельных цепях счетчика;

• -  ток 50 А;

• -  коэффициент мощности, равный 0,5 инд.

Через 300 с после включения запишите показания индикатора счетчика.

Результат поверки считают положительным, если в счетчике произошло приращение показаний активной энергии на (0,48±0,01) кВт ч, а реактивной энергии на (0,83±0,01) квар-ч.

Проверку функционирования импульсных выходов проводят совместно с проверками отсутствия самохода, стартового тока и определением метрологических характеристик.

(Измененная редакция, Изм. № 1)

• 5.5 Определение метрологических характеристик

  • 5.5.1 Определение основной погрешности при измерении активной и реактивной энергии и активной и реактивной мощности в рабочем диапазоне токов, проводится методом непосредственного сличения на установке НЕВА-Тест с эталонным счетчиком установки.

Подключите счетчик к метрологической установке и к персональному компьютеру как указано на рисунках Приложения А. Перед испытанием выдержите установку и счетчик под напряжением в течение 10 минут.

На персональном компьютере загрузите специальное программное обеспечение - программу конфигурирования счетчиков НАРТИС «Meter_Config.exe». Следуя указаниям Руководства по эксплуатации к установке ТАСВ.411722.00 РЭ и Приложения Г Руководства по эксплуатации счетчика электрической энергии однофазного интеллектуального НАРТИС-100, проведите определение основной погрешности.

Последовательность измерений, информативные параметры входного сигнала и пределы допускаемого значения основной погрешности при измерении активной и реактивной энергии и мощности прямого и обратного направления приведены в таблицах 5 и 6.

При измерении активной энергии и мощности прямого и обратного направления поверка счетчика проводится при значениях информативных параметров входного сигнала, указанных в таблице 5. Значение предела допускаемой погрешности действительно для каждого направления.

При измерении реактивной энергии и мощности прямого и обратного направления поверка счетчика проводится при значениях информативных параметров входного сигнала, указанных в таблице 6.

* измерения проводить только по мощности;

** измерения проводить по импульсам и по мощности.

Результаты поверки считают положительными, если счетчик соответствует заданному классу точности, и если при всех измерениях погрешность находится в пределах допускаемых значений погрешности, приведенных в таблицах 5 и 6.

(Измененная редакция, Изм. № 1)

• 5.5.2 Определение основной погрешности измерения токов (тока фазы и тока нейтрали) производится методом сравнения со значениями токов, измеренных эталонным счетчиком установки НЕВА-Тест. Измерения проводятся при трех значениях токов: 1_Макс, 1б, 0,051б.

Погрешности измерения токов рассчитайте по формуле (2):

6i =[(1изм - 1о)/1о]х100 %                                      (2)

где 1изм - значения токов, измеренные счетчиком, А;

1₀ - значения токов, измеренные эталонным счетчиком установки, А.

Результаты поверки считаются положительными, если вычисленные погрешности измерения токов находятся в пределах ±[1±0,01(1б/1х-1)] %,

где 1х - значение тока, измеренное счетчиком, А;

1б - базовое значение тока, А.

(Измененная редакция, Изм. № 1)

• 5.5.3 Определение абсолютной погрешности счетчиков при измерении частоты проводится методом сравнения со значением частоты сети, измеренной эталонным счетчиком установки НЕВА-Тест для трех значений частоты: 50 Гц, 47,5 Гц, 52,5 Гц.

Подключите счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А.

Измерения проводят при номинальных для счетчика значениях напряжения.

При задании каждого испытательного сигнала проводят не менее семи измерений частоты сети. Одно значение должно соответствовать номинальному значению частоты, остальные - отклонениям от номинального значения на минус 0,4 Гц, минус 0,2 Гц, плюс 0,2 Гц, плюс 0,4 Гц, ещё два значения, определяющих границы диапазона измерений - 47,5 Гц и 52,5 Гц. За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Абсолютную погрешность А измерения определите по формуле (3):

Д⁼Аи-Аэ, Гц                                           (3)

где Аэ - значение ПКЭ, измеренное эталонным счетчиком, Гц;

Аи - результат измерения счетчиком НАРТИС-100, Гц.

Результаты поверки считают положительными, если вычисленное значение погрешности измерения частоты находится в пределах ±0,05 Гц в диапазоне частот от 47,5 до 52,5 Гц.

• 5.5.4 Определение относительной погрешности счетчиков при измерении напряжения электропитания проводится методом сравнения со значением напряжения, измеренным эталонным счетчиком установки НЕВА-Тест.

Подключите счетчик к установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А.

Проводят измерения среднеквадратического значения напряжения.

Одно значение должно соответствовать номинальному значению напряжения, остальные - отклонениям от номинального значения на минус 20, минус 10 %, минус 5 %, плюс 5 %, плюс 10 %, плюс 20 %. За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Определите относительную погрешность измерений по формуле (4):

• 6 =     ■ 100 %                                  (4)

Аз

где Аэ - значение ПКЭ, измеренное эталонным счетчиком установки, В;

А и - результат измерения счетчиком НАРТИС-100, В.

Результаты поверки считают положительными, если вычисленное значение погрешности измерения напряжения находится в пределах ±0,5 % при значениях напряжения в диапазоне 0,8U_HOM<U<1,2U

ном •

(Измененная редакция, Изм. № 1)

• 5.5.5 Определение относительной погрешности счетчиков при измерении коэффициента активной мощности проводят методом сравнения с измеренным эталонным счетчиком установки НЕВА-Тест значением коэффициента активной мощности.

Подключите счетчик к испытательной установке в соответствии со схемой, приведенной на рисунке А.2 Приложения А.

Определение погрешности измерения коэффициента активной мощности проводят при напряжении U_H0M, значениях тока 0,21б, 1б, l,2Ig и значениях коэффициента мощности: минус 1, минус 0,5, плюс 1, плюс 0,5 при емкостной и индуктивной нагрузках; при напряжениях 0,8U_HOM и 1,2U_HOM, значении тока Ь, значениях коэффициента мощности минус 0,5, плюс 0,5.

Установите время усреднения эталонного счетчика 10 с и режим измерения коэффициента мощности. Произведите измерения и вычислите абсолютную погрешность измерений, используя формулу (2). За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Результаты поверки считают положительными, если вычисленные погрешности измерения коэффициента активной мощности в диапазоне от минус 1 до минус 0,5 и от 0,5 до 1 находятся в пределах ±1 % при значениях тока 0,21_б, 1_б, 1,21_б и при значениях напряжения 0,8U_HOM, и_ном, 1,2U_HOm-

(Измененная редакция, Изм. № 1)

• 5.5.6 Определение абсолютной погрешности счетчика при измерении коэффициента реактивной мощности tgcp проводят в диапазонах от 0° до 78 °, от 102° до 180°, от 0° до минус 78° и от минус 102° до минус 180° при базовом токе и номинальном напряжении.

Подключите счетчик к установке НЕВА-Тест в соответствии со схемой, приведенной на рисунке А.2 Приложения А.

Произведите измерения при напряжении Ином, токе 0,21б, 1б, 1,21б, углах 0°, плюс 78°, плюс 102°, плюс 180°, минус 102°, минус 78°_; и при напряжениях 0,8U_Hom и 1,2U_Hom, значении тока 1б, углах 0°, плюс 78°, минус 78°. За погрешность измерений счетчика принимают максимальное значение погрешности, полученное из результатов измерений.

Результаты поверки считают положительными, если абсолютные погрешности измерения tgcp в диапазоне измерений от минус 5 до плюс 5 находятся в пределах ± | (0,05+0,022- tg(p) | при значениях тока 0,21б, 1б, 1,21б и при значениях напряжения 0,8U ном, Uhom, 1,2Uhom.

(Измененная редакция, Изм. № 1)

• 5.5.7 Определение относительной погрешности счетчика при измерении положительного и отрицательного отклонения напряжения электропитания в точке передачи электрической энергии от номинального (согласованного) значения проводят методом сличения величины поданного на счетчик напряжения и измеренного счетчиком отклонения напряжения.

Подключите счетчик к установке НЕВА-Тест в соответствии со схемой, приведенной на рисунке А.2 Приложения А.

Измерения производят при отклонениях напряжения от номинального значения на плюс 10 %, плюс 20 % (в случае положительного отклонения напряжения); на минус 10 %, минус 20 % (в случае отрицательного отклонения напряжения) и токе, равном 1б.

Принимая во внимание стационарный характер испытательного воздействия, допускается считывать измеряемое значение по истечении 150 периодов сети с момента установки сигнала.

Отрицательное 5U(-) и положительное 5U(+) отклонения напряжения электропитания в точке передачи электрической энергии от номинального/согласованного значения определите по формулам (5) и (6):

5U₍-)=[(Uo-U_m(-))/Uo] • 100 %                                (5)

6U(₊)=[(Uo-U_m(+))/Uo] • 100 %                              (6)

где Um(-), U_m(+) — значения напряжения электропитания, меньшие Uo и большие Uo соответственно, усредненные в объединенном интервале времени, В;

Uo — напряжение, равное стандартному номинальному напряжению U_nOm или согласованному напряжению U_c.

Результаты поверки считают положительными, если погрешность измерения положительного и отрицательного отклонений напряжения находится в пределах ±0,5 %.

(Измененная редакция, Изм. № 1)

• 5.5.8 Определение абсолютной погрешности счетчиков при измерении отклонения частоты на периоде усреднения 10 секунд в диапазоне измерений от 47,5 Гц до 52,5 Гц проводят методом сличения измеренных счетчиком и вычисленных значений отклонения частоты.

Подключите счетчик к установке НЕВА-Тест в соответствии со схемой, приведенной на рисунке А.2 Приложения А.

Определение погрешности проводят при заданной в пределах диапазона измерений частоты при номинальном значении напряжения сети и базовом токе.

На основании результатов измерений частоты вычислите отклонение частоты Af по формуле (7):

Af=f-f_H, Гц                                       (7)

где f- значение частоты на измерительном интервале, Гц;

f_H-номинальное значение частоты, Гц.

Инв. № поди. Подл, и дата      Взам. инв. № Инв. № дубл.      Подл, и дата

Инв. № поди. Подп. и дата      Взам. инв. №      Инв. № av6n.      Подп. и дата

(обязательное)

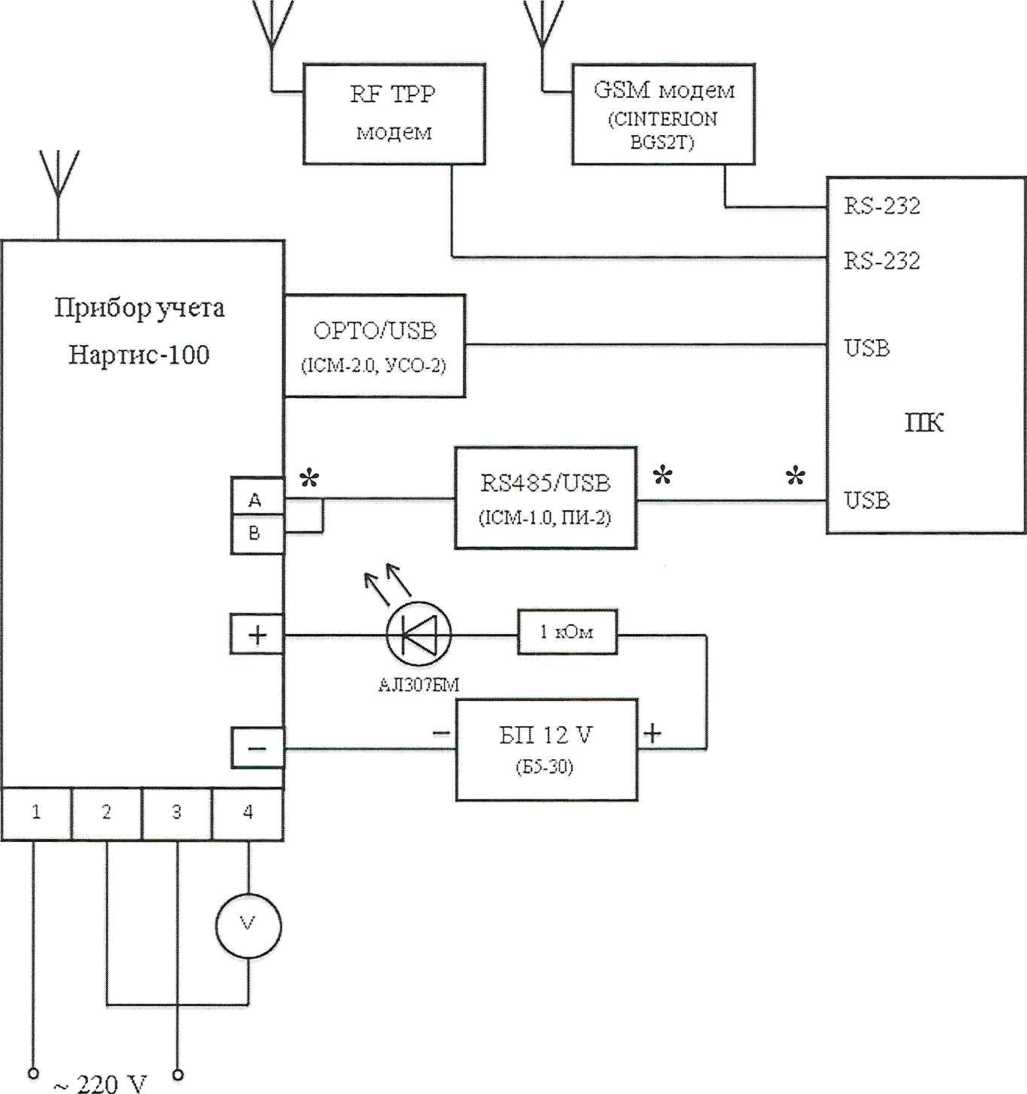

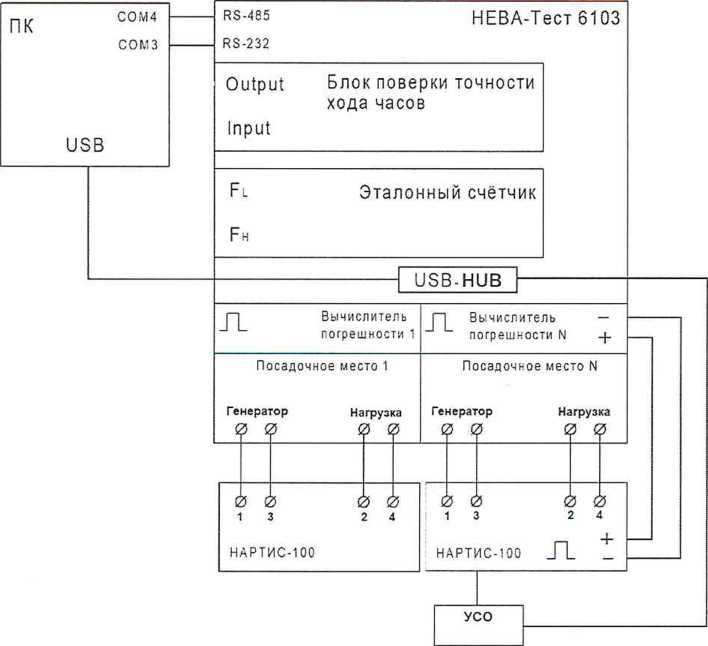

Схемы подключения счетчиков к IBM PC и метрологической установке
