Методика поверки «Система измерительно-управляютая технологическим процессом нагрева заготовок в нагревательной печи № 1 стана 450 среднесортного цеха АО «ЕВРАЗ ЗСМК»» (МП 255-16)

УТВЕРЖДАЮ

Временно н.о. директора

ФБУ «Томский

ЦСМ»

Л.А. Хустенко

« JA » ilit? t < С. 2016 г.

Государственная система обеспечения единства измерений

Система измерительно-управляющая технологическим процессом нагрева заготовок в нагревательной печи № 1 стана 450 среднесортного цеха АО «ЕВРАЗ ЗСМК»

МЕТОДИКА ПОВЕРКИ

МП 255-16

Содержание

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Приложение А (обязательное) Метрологические характеристики измерительных каналов НУС’ 14 Приложение Б (рекомендуемое) Образец оформления протокола поверки

Приложение В (рекомендуемое) Образец приложения к свидетельству о поверке

Приложение Г (справочное) Перечень ссылочных нормативных документов

• 1.1     Настоящая методика поверки распространяется на систему измерительно-управляющую технологическим процессом нагрева заготовок в нагревательной печи № 1 стана 450 среднесортного цеха АО «ЕВРАЗ ЗСМК» (далее - ИУС) и устанавливает методы и средства ее первичной и периодической поверок.

• 1.2  Поверке подлежит ИУС в соответствии с перечнем измерительных каналов (ИК). приведенным в приложении А настоящей методики поверки. Па основании письменного заявления собственника ИУС допускается проведение поверки отдельных измерительных каналов из перечня, приведённого в описании гипа ИУС. с обязательным указанием в приложении к свидетельству о поверке информации о количестве и составе поверенных ИК.

• 1.3 11срвичную поверку ИУС выполняют перед вводом в эксплуатацию и после ремонта.

• 1.4  Периодическую поверку ИУС выполняют в процессе эксплуатации через установленный интервал между поверками. Периодичность поверки (интервал между поверками) ИУС - 1 год.

• 1.5   Измерительные компоненты ИУС поверяют с интервалом между поверками, установленным при утверждении их типа. Если очередной срок поверки измерительного компонента наступает до очередного срока поверки ИУС, поверяется только этот компонент и поверка ИУС не проводится.

• 1.6 При замене измерительных компонентов на однотипные, прошедшие испытания в целях утверждения типа, с аналогичными техническими и метрологическими характеристиками поверке подвергают только ге ИК. в которых проведена замена измерительных компонентов. В этом случае собственником ИУС должен быть оформлен акт об изменениях, внесенных в ИУС. являющийся неотъемлемой частью паспорта, в которых указаны компоненты ИК.

• 1.7 При модернизации ИУС путем введения новых измерительных каналов должны быть проведены их испытания в целях утверждения типа.

• 1.8 В случае замены отдельных компонентов автоматизированных рабочих мест (АРМ) оператора, за исключением замены жёсткого диска компьютера, проводят проверю функционирования ИУС в объёме 8.5 настоящей методики поверки.

• 1.9 В случае обновления программного обеспечения (ПО) ИУС. модификации его функций проводится анализ изменений, внесённых в программное обеспечение. Если внесённые изменения могут повлиять на метрологически значимую часть программного обеспечения, то проводят испытания ИУС в целях утверждения типа.

• 2.1 При проведении поверки выполняют операции, приведенные в таблице 1.

Таблица 1

• 3.1 При проведении поверки применяют основные и вспомогательные средства поверки, перечень которых приведен в таблице 2.

• 3.2 Средства поверки должны быть внесены в Государственный реестр средств измерений утверждённых типов и иметь действующие свидетельства о поверке и(или) знаки поверки.

Таблица 1 - Средства поверки

• 4.1 Поверка НУС должна выполняться специалистами, имеющими удостоверение на право работы с напряжением до 1000 В (квалификационная группа по электробезопасности нс ниже третьей) и освоившими работу с измерительными каналами ИУС.

• 5.1 При проведении поверки необходимо соблюдать требования безопасности, установленные в следующих документах:

ГОС'Г IEC 60950-1-2011 Оборудование информационных технологий. Требования безопасности. Часть 1. Общие требования;

Правила устройств электроустановок, раздел I. 111. IV:

Правила технической эксплуатации электроустановок потребителей:

Межотраслевые правила по охране груда (правила безопасности) при эксплуатации электроустановок ПОТ Р М - 016 - 2001. РД 153-34.0-03.150-00:

СНиП 3.05.07-85 Системы автоматизации;

эксплуатационная документация на средства измерений и компоненты ИУС.

• 6.1 Средствам измерений, используемым при проведении обеспечены следующие условия:

  поверки, должны

  от 15 до 25; от 40 до 80;

  от 84 до 106.7; от 198 до 242: от 49 до 51.

  быть

  от 0 до 40:

• - температура окружающего воздуха. °C

• - относительная влажность окружающего воздуха, при 25 °C, %

• - атмосферное давление. кПа

• - напряжение питающей сети переменного гока. В

• - частота питающей сети. Гц

• 6.2 Условия эксплуатации:

а) для измерительных и связующих компонентов ИУС:

- температура окружающего воздуха для преобразователей давления измерительных. °C

температура окружающего воздуха для преобразователей температуры. °C                                               от 0 до 60;

• - относительная влажность воздуха, при 25 °C. %                  от 40 до 90;

• - атмосферное давление, кПа                                      от 84 до 106.7;

б) для комплексных и вычислительных компонентов ИУС:

• - температура окружающего воздуха. °C

  о г 15 до 30; от 40 до 80;

  от 84 до 106.7.

• - относительная влажность воздуха, при 25 °C. %

• - атмосферное давление. кПа

• 7.1 11а поверку ИУС представляют следующие документы:

Система измерительно-управляющая технологическим процессом нагрева заготовок в нагревательной печи № 1 стана 450 среднесортного цеха АО «ЕВРАЗ ЗСМК» Паспорт (паспорт):

РИЦ204-00-ИЭ.01 ОАО «ЕВРАЗ ЗСМК». Среднесортный цех. Автоматизированная система управления технологическим процессом нагрева заготовок в нагревательной печи № 3 стана 450». Инструкция по эксплуатации для технологического персонала ССЦ:

РИЦ204-00-ИЭ.02 ОАО «ЕВРАЗ ЗСМК». Среднесортный цех. Автоматизированная система управления технологическим процессом нагрева заготовок в нагревательной печи № 3 стана 450». Инструкция по эксплуатации для обслуживающего персонала ССЦ:

МП 255-16 ГСИ. Система измерительно-управляющая технологическим процессом нагрева заготовок в нагревательной печи № 1 стана 450 среднесортного цеха АО «ЕВРАЗ ЗСМК. Методика поверки.

• - свидетельство о предыдущей поверке ИУС (при выполнении периодической поверки):

• - документы, удостоверяющие поверку средств измерений, входящих в состав измерительных каналов ИУС;

эксплуатационную документацию на ИУС и ее компоненты;

• - эксплуатационную документацию на средства измерений, применяемые при поверке.

• 7.2 Перед выполнением операций поверки необходимо изучить настоящий документ, эксплуатационную документацию на поверяемую ИУС. Непосредственно перед выполнением поверки необходимо подготовить средства поверки к работе в соответствии с их эксплуатационной документацией.

• 8.1 Рассмотрение документации

  • 8.1.1 Проверяют наличие следующей документации:

Система измерительно-управляюшая технологическим процессом нагрева заготовок в нагревательной печи № I стана 450 среднесортного цеха АО «ЕВРАЗ ЗСМК» Паспорт;

РИЦ204-00-ИЭ.01 ОАО «ЕВРАЗ ЗСМК». Среднесортный цех. Автоматизированная система управления технологическим процессом нагрева заготовок в нагревательной печи № 3 стана 450». Инструкция но эксплуатации для технологического персонала CCI (;

РИЦ204-00-ИЭ.02 ОАО «ЕВРАЗ ЗСМК». Среднесортный цех. Автоматизированная система управления технологическим процессом нагрева заготовок в нагревательной печи № 3 стана 450». Инструкция по эксплуатации для обслуживающего персонала ССЦ;

• - документы, удостоверяющие поверку средств измерений, входящих в состав измерительных каналов ИУС;

• - свидетельство о предыдущей поверке ИУС (при проведении периодической поверки):

• - эксплуатационная документация на ИУС и ее компоненты;

• 8.1.2 Проверяют соответствие перечня измерительных каналов, приведенного в паспорте, перечню приложения А настоящей методики поверки.

• 8.1.3 Эксплуатационная документация на средства измерений, применяемые при поверке ИУС. должна содержать информацию о порядке работы, их технических и метрологических харакгерис гиках.

Результаты проверки положительные, если вся вышеперечисленная документация в наличии, перечень измерительных каналов, приведенный в паспорте, соответствует перечню приложения А настоящей методики поверки, все средства поверки имеют документально подтвержденную пригодность для использования в операциях поверки, все средства измерений ИК ИУС имеют действующие свидетельства и (или) знаки поверки.

• 8.2 Внешний осмотр

  • 8.2.1 При внешнем осмотре проверяют соответствие ИУС нижеследующим грсбованиям:

• - соответствие комплектности ИК ИУС перечню, приведенному в паспорте и в таблице А.1 приложения А настоящей методики поверки;

• - отсутствие механических повреждений и дефектов покрытия, ухудшающих внешний вид и препятствующих применению;

• - отсутствие обрывов и нарушения изоляции кабелей и жгутов, влияющих на функционирование ИУС;

• - наличие и прочность крепления разъёмов и органов управления;

• - отсутствие следов коррозии, отсоединившихся или слабо закрепленных элементов схемы.

• 8.2.2 Внешним осмотром проверяют соответствие количества и месторасположения АРМ оператора, контроллера программируемого Simatic S7-300 (ПЛК) данным, приведённым в паспорте и руководстве пользователя.

Результат проверки положительный, если выполняются все вышеперечисленные требования. При оперативном устранении недостатков, замеченных при внешнем осмотре, поверка продолжается по следующим операциям.

• 8.3 Проверка электрического сопротивления цени защитного заземления

  • 8.3.1 Проверку электрического сопротивления цепи защитного заземления проводят только у тех компонентов ИК ИУС. которые в соответствии с эксплуатационной документацией должны быть подключены к защитному заземлению.

  • 8.3.2 Значение электрического сопротивления между заземляющим болтом (винтом, шпилькой) и каждой доступной прикосновению металлической нетоковедущей частью компонента ИК ИУС. которая может оказаться под напряжением, не должно превышать 0.1 Ом.

  • 8.3.3 Электрическое сопротивление цепи защитного заземления измеряют измерителем сопротивления заземления или определяют по протоколам испытаний компонентов ИК ИУС.

Результаты проверки положительные, если значение электрического сопротивления цепи защитного заземления, измеренное или зафиксированное в протоколах, не превышает 0.1 Ом.

• 8.4 Проверка условий эксплуатации компонентов ИУС

  • 8.4.1  Проводят сравнение фактических климатических условий в помещениях, где размещены компоненты ИУС. с данными, приведенными в 6.2 настоящей методики поверки и эксплуатационной документации на эти компоненты.

Результаты проверки положительные, если фактические условия эксплуатации каждого компонента ИУС удовлетворяют рабочим условиям применения, приведенным в разделе 6 настоящей методики поверки и эксплуатационной документации.

• 8.5 Опробование

  • 8.5.1 Перед выполнением экспериментальных исследований необходимо подготовить ИУС и средства измерений к работе в соответствии с указаниями эксплуатационной документации.

  • 8.5.2 Перед опробованием ИУС в целом, необходимо выполнить проверку функционирования отдельных компонентов измерительных каналов ИУС.

  • 8.5.3 При проверке функционирования измерительных и комплексных компонентов ИУС проверяют работоспособность индикаторов, отсутствие кодов ошибок или предупреждений об авариях.

  • 8.5.4 При опробовании связующих компонентов ИУС проверяют: наличие сигнализации о включении в сеть технических средств ИУС;

поступление по линиям связи информации об измеряемых параметрах технологического процесса и состоянии технических средств ИУС:

- наличие сигнализации об обрыве линий связи.

• 8.5.5 При опробовании вычислительных компонентов ИУС:

-проверяют правильность функционирования АРМ оператора: мониторы должны быть включены, исправность клавиатуры и манипулятора «Мышь» оценивают, выполнив переключение между экранными формами ПО. установленного на компьютерах АРМ оператора;

проверяют отображение главной мнемосхемы и возможность вызова через неё остальных экранных форм программного обеспечения (рисунок 1);

выполняют первичное тестирование программного обеспечения ИУС АРМ оператора: опрос измерительных преобразователей и приборов, модулей ввода аналоговых сигналов ПЛК. установление связи с оборудованием ИУС и т.д.

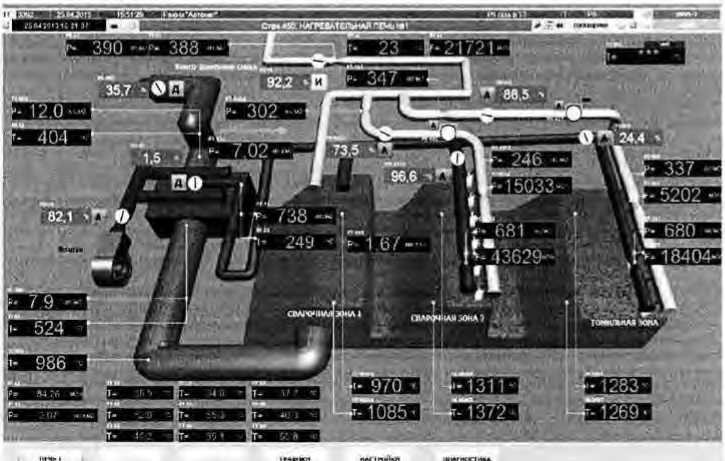

Рисунок 1 - Отображение значений технологических параметров на экранной форме

«Стан 450. Нагревательная печь «№ 1»

• 8.5.6 Опробование измерительных каналов ИУС в целом, проводят средствами программного обеспечения ЛРМ оператора. Выполняют ряд тестов или операций, обеспечивающих проверку работы ПО ИУС в каждом из предусмотренных режимов. При каждом выполнении теста или операции проводят сравнение полученных результатов с описанием, приведённым в руководстве пользователя.

С АРМ оператора проверяют выполнение следующих функций:

отображение значений параметров технологического процесса, текущей даты и времени: отображение архивных данных за семь суток;

отображение журнала сообщений;

отображение сигналов предупредительной и аварийной сигнализации при выходе параметров за установленные пределы;

диагностика оборудования ИУС.

Результаты проверки положительные, если в журнале отсутствуют сообщения об авариях, по всем измерительным каналам ИУС на экранных формах программного обеспечения ЛРМ оператора отображаются значения параметров технологического процесса в установленных единицах и диапазонах измерений.

• 8.6 Подтверждение соответствия программного обеспечения ИУС

  • 8.6.1 Проверка идентификационных данных ПО ИУС

    • 8.6.1.1 Проверку идентификационных данных программного обеспечения проводят в процессе штатного функционирования ИУС. Прикладное ПО ИУС включает программное обеспечение, функционирующее на АРМ оператора, и программное обеспечение ПЛК. являющееся метрологически значимой частью ПО ИУС.

    • 8.6.1.2 К идентификационным данным метрологически значимой части программного обеспечения ИУС относится идентификационное наименование проекта ПО ПЛК: «TipPechREALPl».

    • 8.6.1.3 Проверку идентификационного наименования ПО ПЛК проводят с помощью АРМ оператора под правами доступа пользователя «администратор», получив доступ к системе программирования встроенного ПО ПЛК STEP 7.

Результаты проверки положительные, если идентификационное наименование проекта метрологически значимой части ПО ИУС соответствует данным, приведённым в 8.6.1.3 настоящей методики поверки и описании типа средства измерений.

• 8.6.2 Проверка защиты ПО ИУС и данных от преднамеренных и непреднамеренных изменений

  • 8.6.2.1 Проверку зашиты ПО ИУС от несанкционированного доступа на аппаратном уровне проводят проверкой ограничения доступа к запоминающим устройствам ИУС и наличие средств механической защиты - замков на дверях шкафов, в которых установлены модули ПЛК и системные блоки ЛРМ оператора.

Результаты проверки положительные, если защита программного обеспечения и данных обеспечивается конструкцией ИУС. на дверях шкафов имеются замки.

• 8.6.2.2 Проверку зашиты ПО ИУС и данных от преднамеренных и непреднамеренных изменений па программном уровне проводя! па АРМ оператора проверкой наличия и правильности:

- реализации алгоритма авторизации пользователя ПО АРМ оператора (отсутствие доступа к ПО ИУС и данным при вводе неверного пароля):

функционирования средств обнаружения и фиксации событий, подлежащих регистрации в журнале сообщений:

реализации разграничения полномочий пользователей, имеющих различные права доступа к программному обеспечению ИУС и данным.

Результаты проверки положительные, если осуществляется авторизованный доступ к выполнению функций ПО АРМ оператора, в журнале сообщений фиксируются события и аварии.

• 8.7 Определение погрешности измерений и синхронизации времени

  • 8.7.1 Проверку системы обеспечения единого времени ИУС проводят с использованием радиочасов МИР РЧ-02. хранящих шкалу времени, синхронизированную с метками шкалы координированного времени государственного первичного эталона Российской Федерации UTC (SU). Радиочасы МИР РЧ-02 подключают к компьютеру, в соответствии с эксплуатационной документацией, выполняю! настройку с использованием программы «Конфигуратор радиочасов МИР РЧ-02» (конфигуратор).

  • 8.7.2 Определение погрешности измерений и синхронизации времени проводят проверкой расхождения между шкалами времени внутренних часов компьютеров АРМ оператора и радиочасов следующим образом:

переводят ПО АРМ оператора в режим отображения текущего времени;

одновременно фиксируют показания «ВРЕМЯ UTC» во вкладке «Синхронизация» конфигуратора и текущее время, отображаемое на АРМ оператора;

определяют разницу (без учёта количества часов) между шкалами времени часов компьютера АРМ оператора и временем UTC (SU).

Результаты проверки положительные, если синхронизация времени осуществляется успешно, расхождение между шкалами времени внутренних часов компьютеров АРМ оператора и радиочасов, привязанных к шкале координированного времени UTC (SU). не превышает 5 с.

• 8.8 Проверка метрологических характеристик измерительных каналов ИУС

  • 8.8.1 Метрологические характеристики (MX) ПК ИУС определяют расчётноэкспериментальным способом (согласно МИ 2439). Проверку метрологических характеристик измерительных и комплексных компонентов ИК ИУС (измерительных преобразователей и приборов, модулей ввода аналоговых сигналов ПЛК) выполняют экспериментально в соответствии с утверждёнными методиками поверками на каждый тип средства измерений. Метрологические характеристики ИК рассчитывают по MX компонентов ИУС в соответствии с методикой, приведённой в 8.8.4 настоящей методики поверки. Допускается не проводить расчет фактической погрешности ИК ИУС при условии, что подтверждены метрологические характеристики компонентов ИК ИУС. Результаты проверки MX ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей методики поверки.

  • 8.8.2 1 (роверка метрологических характеристик компонентов ИК ИУС

    • 8.8.2.1 Метрологические характеристики измерительных и комплексных компонентов ИУС принимают равными значениям, приведенным в эксплуатационной документации (паспорт, формуляр и др.) на средства измерений при наличии на них свидетельств и (или) знаков поверки.

    • 8.8.2.2 Для термоэлектрических преобразователей ТХА, ТПП классов допуска 2. пределы допускаемого отклонения сопротивления от НСХ выбирают в соответствии с ГОСТ 6616. Для термопреобразоватей сопротивления 'ГСМУ пределы допускаемого отклонения сопротивления от IICX выбирают в соответствии с ГОСТ 6651.

    • 8.8.2.3 Значения основной погрешности компонента ИК ИУС заносят в таблицу по форме таблицы А.1 приложения А настоящей методики поверки.

  • 8.8.3 Исходные допущения для определения погрешности измерительных каналов ИУС

Погрешности компонентов ИУС относятся к инструментальным погрешностям.

Факторы, определяющие погрешность, - независимы.

Погрешности компонентов ИУС - не коррелированны между собой.

Законы распределения погрешностей компонентов ИУС - равномерные.

• 8.8.4 Мегодика расчета основной погрешности ИК ИУС

  • 8.8.4.1 Погрешности ИК температуры нормированы в абсолютной форме. Погрешности ИК давления и разрежения, в состав которых входят датчики давления, нормированы в приведённой форме. Погрешности ИК расхода нормированы в относительной форме.

  • 8.8.4.2 Гранины основной абсолютной погрешности ИК температуры А_11КОс)1. °C. определяют, исходя из состава ИК ИУС. по формуле:

А = Д +А .                          (1)

ИК.осн ИПТ ПЛК

где Диш - основная абсолютная погрешность преобразователей температуры. °C:

Дплк - основная абсолютная погрешность модуля ввода аналоговых сигналов 11 ЛК. °C.

Для расчёта погрешности измерительного канала по формуле (1) погрешность компонента ИК ИУС переводят в абсолютную форму А, единица величины, для случая её представления в приведённой форме у. %. по формуле: где Хв и Х|| - верхний и нижний пределы измерений компонента ИК ИУС. единица величины.

• 8.8.4.3 Границы основной относительной погрешности ИК объемного расхода б_{ик (Ч}.„. %. определяют, исходя из состава ИК ИУС (в соответствии с РМГ 62). по формуле:

(5)

где К = 1.2:

блин - основная относительная погрешность измерительных преобразователей, приборов, аппаратуры виброконтроля. %:

Зплк - основная относительная погрешность модуля ввода аналоговых сигналов ИДК. %:

б_а.„ - относительная погрешность алгоритма (при наличии), %: блс - относительная погрешность линии связи. %.

Примечание — Погрешность линии связи определяется потерями в линиях связи. Между измерительными и комплексными компонентами линии связи построены из кабелей контрольных и (или) кабелей управления. Параметры линий связи удовлетворяют требованиям ГОСТ 18404.0 и ГОСТ 26411. Длина линий связи небольшая, входное сопротивление модулей ПЛК велико, поэтому потери в линиях связи пренебрежимо малы. Между комплексными и вычислительными компонентами построен цифровой канал связи. Применены сетевые технологии Ethernet. Profibus DP. Передача данных по каналам связи Ethernet, Profibus DP имеет класс достоверности II и относится к SI классу организации передачи (в соответствии с ГОСТ Р МЭК 870-5-1). Принимаем погрешность линии связи во всех ИК ИУС равной нулю.

Для расчёта погрешности ИК ИУС по формуле (5) погрешность компонента ИК ИУС переводят в относительную форму 6. %. для случая её представления в абсолютной или приведённой формах по формуле:

б = ^А -100 = y-^{Ав _А|}Ц                          (6)

X                  X'

ном                    ноя

где А - пределы допускаемой абсолютной погрешности компонента ИК ИУС. единица величины;

у - пределы допускаемой приведённой погрешности компонента ИК ИУС. нормированной для диапазона измерений:

Ar и А'ц - верхний и нижний пределы диапазона измерений компонента ИК ИУС (в тех же единицах, что и А"„_ом):

Примечание - Если приведённая погрешность у нормирована для верхнего предела диапазона измерений, то А'ц= 0.

Дном - номинальное значение измеряемой величины, для которой рассчитывают границы относительной погрешности измерений, единица величины.

В соответствии с ГОСТ 8.508 относительную погрешность измерений вычисляют в точках .V_lhlMl. соответствующих 5. 25. 50. 75 и 95 % от диапазона измерений, и выбираю г максимальное значение (i - 1.....5).

Для модулей ввода аналоговых сигналов ИДК. погрешность которых нормирована в приведенной форме, необходимо определить значение силы гока. соответствующей номинальному значению. Расчёт значения силы тока 1|_ЮМ). мА, соответствующей номинальному значению измеряемой величины Х_|ЮМ1. единица величины, проводят:

а) для диапазона входного сигнала модуля ПЛК (0-5) мА по формуле:

D ■ X

j _ _см1нали нот

ном»          П           ⁴

где IXuma ia - разница между верхним и нижним пределами диапазона измерений входного сигнала модуля ПЛК. мА:

Dhhii - разница между верхним и нижним пределами диапазона измерений преобразователей (в тех же единицах, что и Х_||0М|):

б) для диапазона входного сигнала модуля ПЛК (4 - 20) мА по формуле:

D • V

*П1ИП

Примечание - Числовые значения пределов диапазонов измерений преобразователей приведены в эксплуатационной документации (паспорт) на средства измерений. Значение сопротивления на выходе гермопреобразователей сопротивления определяют по номинальной статической характеристике преобразования в соответствии с ГОСТ 6651. а значение напряжения постоянного тока на выходе преобразователей термоэлектрических - в соответствии с ГОСТ Р 8.585.

• 8.8.4.4 Границы основной приведённой погрешности ПК давления и разрежения, у _11К ,_С(|, %. определяют следующим образом:

а) переводяг погрешность компонентов ПК ИУС из приведённой формы в относительную по формуле (6) согласно ГОСТ 8.508 в точках A'n_llMi- соответствующих 5. 25. 50. 75 и 95 % ог диапазона измерений;

б) вычисляют по формуле (5) основную относительную погрешность ПК ИУС для каждой

/-ой точки диапазона измерений 8_1|К   . %:

в) переводят значения основной погрешности ПК ИУС, соответствующие /-ым точкам диапазона, из относительной формы в приведённую по формуле:

О НК ост ’ НК ном1

где А'ц и Л'ц - верхний и нижний пределы измерений ИК ИУС (в тех же единицах, что и Лик _||ОМ|): Л'ик ПОЧ1 - номинальное значение ИК ИУС. соответствующее /-ой точке диапазона измерений:

г) выбирают из пяти значений, полученных по формуле (7). максимальное и приписывают его основной приведённой погрешности ИК ИУС.

Рассчитанные (фактические) значения погрешности ИК ИУС заносят в таблицу по форме таблицы А.1 приложения Л настоящей методики поверки.

Результаты проверки положительные, если фактические значения погрешностей измерительных каналов не превышают границ допускаемых погрешностей, приведённых в таблице А.1 приложения А настоящей методики поверки.

• 9.1 Результаты поверки оформляю! протоколом по форме, приведенной в приложении Б настоящей методики поверки.

• 9.2 При положительных результатах поверки ИУС оформляют свидетельство о поверке. Состав и метрологические характеристики измерительных каналов ИУС приводят в Приложении к свидетельству о поверке по форме, приведенной в приложении В настоящей мегодики поверки. Каждая страница Приложения к свидетельству о поверке должна быть заверена подписью поверителя. Знак поверки наносят на свидетельство о поверке.

• 9.3 При положительных результатах первичной поверки (после ремонта или замены компонентов ПК ИУС на однотипные поверенные), проведённой в объёме проверки в части вносимых изменений, оформляют новое свидетельство о поверке ИУС при сохранении без изменений даты очередной поверки.

• 9.4 Допускается на основании письменного заявления собственника ИУС проведение поверки отдельных измерительных каналов из перечня, приведённого в описании типа ИУС. с обязательным указанием в Приложении к свидетельству о поверке информации о количестве и составе поверенных каналов.

• 9.5 Отрицательные результаты поверки оформляют извещением о непригодности. Измерительные каналы ИУС. прошедшие поверку с отрицательным результатом, не допускаются к использованию.

(обязательное)

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ ИЗМЕРИТЕЛЬНЫХ КАНАЛОВ ИУС

Примечание — В таблице приняты следующие сокращения и обозначения: ФИФ ОЕИ Федеральный информационный фонд по обеспечению единства измерений; А - абсолютная погрешность, 3 - относительная погрешность, у - приведенная погрешность, i - измеренная температура. Р_г,_к максимальный верхний предел измерений давления. Р,. - верхний предел измерений давления датчика

(рекомендуемое)

ОБРАЗЕЦ ОФОРМЛЕНИЯ ПРОТОКОЛА ПОВЕРКИ

№____от «____»_________20___г.

Средство измерений (СИ)_____________________________________________________________

наименование, гни

заводской номер (номера)_______________________________________________________________

принадлежащее________________________________________________________________

наименование юридического (физического) липа

поверено в соответствии с_______________________________________________________________

наименование и номер документа на методику поверки

с применением эталонов:_____________________________________________________________

наименование. кшолской номер, разряд, класс или iioiaeuniocii.

при следующих значениях влияющих факторов:

• -   температура окружающего воздуха _____°C;

• -   атмосферное давление ____к!1а%

• -   относительная влажность _____%:

• -   напряжение питания _____В;

• -    частота _____ Гц.

Результаты операций поверки

• 1 Рассмотрение документации________________________________________________________

• 2 Внешний осмотр_____________________________________________________________

• 3 I (роверка электрического сопротивления цепи защитного заземления_____________________

• 4 Проверка условий эксплуатации компонентов ИУС__________________________________

• 5 Опробование___________________________________________________________________

• 6 Подтверждение соответствия программного обеспечения ИУС_________________________

• 7 Определение погрешности измерений и синхронизации времени________________________

• 8 Проверка метрологических характеристик измерительных каналов ИУС__________________

Результаты проверки метрологических характеристик измерительных каналов ИУС приведены в таблице__(форма таблицы в Приложении А настоящей методики поверки).

Заключение СИ (не) соответствует метрологическим требованиям________________________

Руководи гель отдела (группы)_____

полнись                       инициалы, фамилия

Поверитель ____________________ ___________________________

подпись                           инициалы, фамилия

(рекомендуемое)

ОБРАЗЕЦ ПРИЛОЖЕНИЯ К СВИДЕТЕЛЬСТВУ О ПОВЕРКЕ

(справочное)

ГОСТ 8.508-84 ГСП. Метрологические характеристики средств измерений и точностные характеристики средств автоматизации ГСП. Общие методы оценки и контроля.

ГОС Т 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.

ГОС Г 18404.0-78 Кабели управления. Общие технические условия.

ГОСТ 26411-85 Кабели контрольные. Общие технические условия.

ГОСТ Р МЭК 870-5-1-95 Устройства и системы телемеханики. Часть 5. Протоколы передачи. Раздел 1. Форматы передаваемых кадров.

ГОСТ Р 8.585   ГСИ. Термопары.   Поминальные статические характеристики

преобразования

РМГ 62-2003 ГСИ. Обеспечение эффективности измерений при управлении технологическими процессами. Оценивание погрешности измерений при ограниченной исходной информации.

МИ 2439-97 ГСИ. Метрологические характеристики измерительных систем. Номенклатура. Принципы регламентации, определения и контроля.

Система измерительно-управляющая технологическим процессом нагрева заготовок в нагревательной печи

№ 1 стана 450 среднесортного цеха АО «ЕВРАЗ ЗСМК». Методика поверки
