ВОЛЬТМЕТР

г

рытий и производится продувка узлов прибора с целью удаления-пыли, грязи и т.п.

• 12.2. Калибровка прибора

• 12.2.1. Калибровка прибора проводится в нормальных уоловиях.

• 12.2.2. Открутите винты, расположенные на нияней крышке прибора, снимите верхнюю крышку.

• 12.2.3. Подключите прибор к сети переменного тока в ооответм ствии с п. 3.15 ТО дайте ему прогреться в течение времени установления рабочего режима, равного 5 мин.

• 12.2.4. Произвести калибровку прибора при измерении If- , а этой целью переключатель рода работ установить в положение

на вход прибора подать напряжение ±1,99 В от прибора BI-I2, при , этом на индикаторном табло прибора необходимо установить показание, численно равное напряжению калибровки о помощью потенциомет ров ЕЗ и Е4. Если при положительной и отрицательной полярности -1 показания отличаются, то необходимо калибровку произвести так, I чтобы среднее арифметическое этих показаний было равно ьапряжм калибровки.

Примечание. Первая калибровка проводитоя пооле истечем гарантийного срока эксплуатации. Последующи калибровки проводятоя по мере необходимости при очередных поверках прибора.

36

13. ПОВЕРКА ПРИБОРА

Настоящий раздел устанавливает методы и средства поверки приборов типа В7-32, находящихся в ©коплуатации, на хранении и выпускаемых из ремонта.

• 13.1. Операции и средства поверки

• 13.1.1. При проведении поверки должны производиться операции к применяться средства поверки, указанные в табл. 8.

Примечания:   I. Вмеото указанных в табл. 8 образцовых

и вспомогательных оредств поверки разрешается применять другие аналогичные меры и измерительные приборы, обеспечивающие измерения параметров о требуемой точностью.

• 2. Образцовые (вспомогательные) средства поверки должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паопортах) о государственной или ведомственной поверке.

• 3. Периодичность поверки указана в п* 12 «I•

  G)

Таблица 8

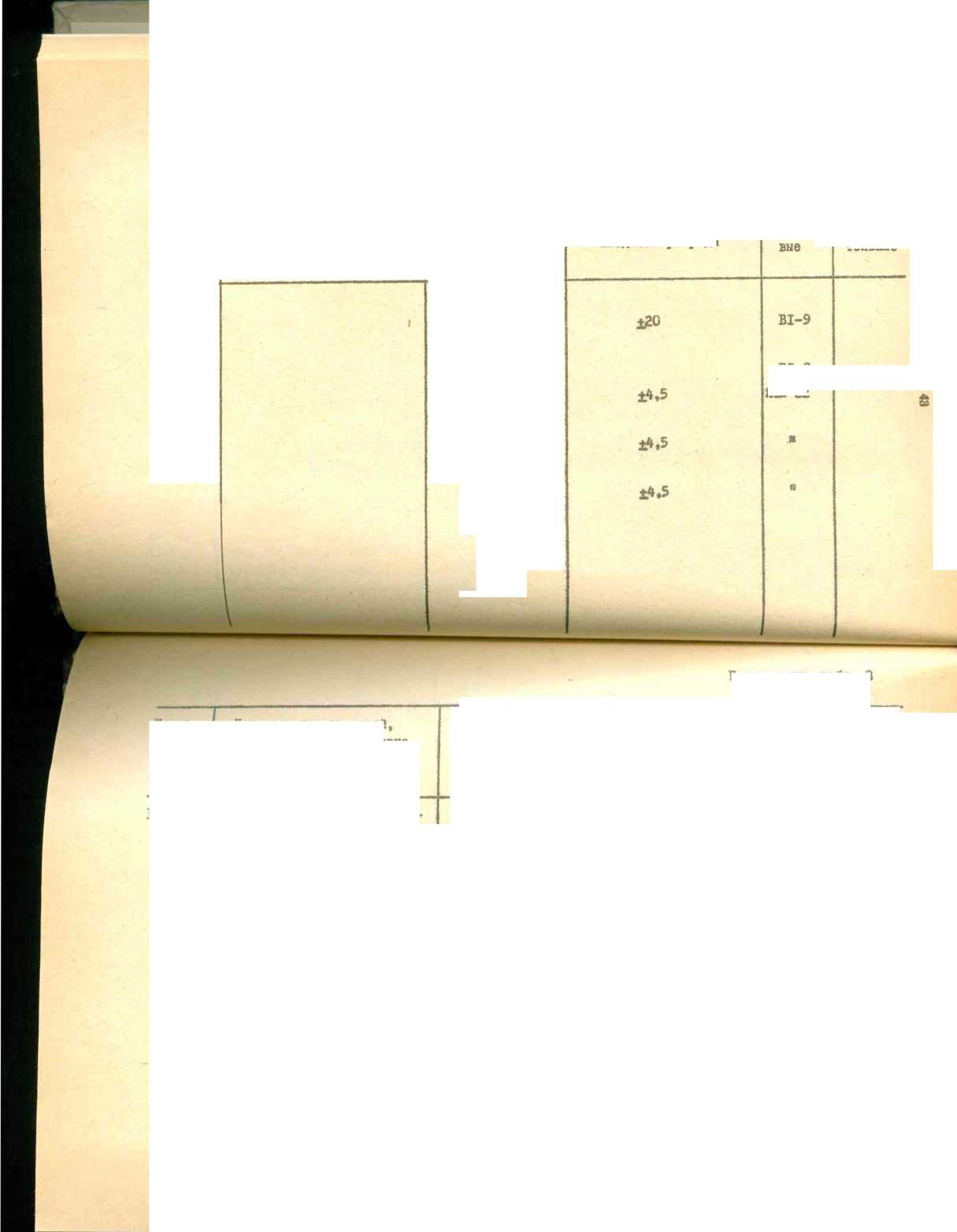

Продолжение табл. 8

Средства поверки

15.1.5

Наименование операций, производимых при поверке

Поверяемые отметки

Номер пункта раздела поверки

образцовые

Допустимые значения погрешности в х единицах младшего разряда

Определение основной погрешности измерения напряжения переменного тока

вспомогательные

1.900 В

Предел 20 В

Частота 40 Гц

Продолжение тайл. 8

Средства поверки

образцо-

Частота 100 кГц

ЮСВ

300 В

Частота I кГц

300 В

вспомогательные

Номер пункта раздела поверки

Наименование операций, производимых при поверке

Поверяемые отметки

Предел 300 В Частота 40 Гц

Допускаемые значения погрешности в ± единицах младшего разряда

300 В

Частота 20 кГц

13.1.6

Определение основной погреш

ности измерения сопротивле

ния постоянному току

явного тона

ности измерения силы посто-

О «о к 1 ^я

Л в нн в: % S

Продолжение табл. 9

48

• 13.2. Условия поверки и подготовка к ней

• 13.2.1. При проведении операций поверки должны соблюдаться следующие условия:

• - температура окружающей среды 293 + 5К (+20 х 5°С);

• - относительная влажность воздуха 65 + 15%;

• - атмосферное давление 100 i 4 кПа (750 х 30 мм.рт.от.);

• - напряжение сети 220 +4,4 В частотой 50 х 0,5 Гц, содержание гармоник до 5%.

• 13.2.2. Перед проведением операций поверки необходимо выполнить следующие подготовительные работы:

• - ознакомиться с разделами 10, 13 настоящего технического описания ;

• - проверить комплектность прибора;

• - выполнить работы, оговоренные в разделе 9 настоящего ТО;

• - разместить поверяемый прибор на рабочем месте, обеспечив удобатво и безопасность работы и исключив попадание на него прямых солнечных лучей;

• - соединить проводом клеммы защитного заземления образцовых и вспомогательных средств поверки с шиной заземления;

• - собрать поверочную схему в соответствии с проводимой операцией.

• 13.3. Проведение поверки

В.З.I. Произведите внешний осмотр при отключенном от оети приборе,

При проведении внешнего осмотра должно быть проверено:

• - отсутствие механических повреждений, влияющих на точность Показаний прибора;

* Наличие и прочность крепления органов управления и коммута-Г"» Четкость фиксации их положений, наличие предохранителей;

• - чистота гнезд, разъемов и клеш;

• - состояние соединительных проводов и кабелей;

• - состояние лакокрасочных покрытий и четкость маркировок;

• - отсутствие отсоединившихся, олабо закрепленных элементов охе-мы (определяется на слух при наклонах прибора);

При наличии дефектов прибор подлежит забракованию и направлению в ремонт.

• 13.3.2. Проведите опробование прибора В7-32

Для этого в режиме измерения сопротивления постоянному току о помощью магазина сопротивления определите правильность индикации цифр во воех разрядах шкалы.

• 13.3.3. Проведите калибровку прибора В7-32 в соответствии о

п. 12.2 настоящего ТО,

• 13.3.4. Определите основную погрешность измерения напряжения постоянного тока о помощью прибора BI-I2.

Напряжение в поверяемых точках и предел допускаемой основной погрешности, выраженный в единицах младшего разряда, приведены в табл, 8.

Подготовить прибор BI-I2 к работе в качестве источника калиброванных напряжений.

Определение погрешности произведите экспериментально, подавая на входы ZZ. .и общий сигнал, равный АЛ (ЛЬ - поверяемая точка, выбранная в соответствии о табл. 8),

При этом возможны 2 случая:

• I. Погрешность, полученная для данного прибора Д , меньше допустимой погрешности на единицу и более, в этом случае прибор признают годным

Д = М - ЛЬ           (I)

где А// - показание прибора В7-32.

При попеременной индикации двух оооедних значений за Nt принимается то, при котором погрешность наибольшая.

• 2. Погрешность Д (выраженная в единицах младшего разряда прибора В7-32), полученная для данного прибора, равна целой части допустимой погрешности . В этом случае декадой BI-I2, соответствующей десятым долям единицам младлего разряда прибора В7-32, увеличивают уровень выходного оигнала до первого переброса последнего знака прибора В7-32, при этом погрешность определяется следующим образом:

а) если погрешность прибора Л имеет отрицательный знак,

то 4 = Л6-Л5>-Л>      (2)

б) воли погрешность прибора Д имеет положительный знак,

то Д = М*/-Л4-Л4   (3),

где М - уровень выходного сигнала прибора BI-I2, который необходимо добавить для первого переброса последнего знака прибора В7-32, выраженный в десятых долях единицы младшего разряда прибора В7-32.

Результаты измерения считаются удовлетворительными, если погрешность прибора не превышает значений_>приведенных в табл. 8.

Примеры:

• 1. На проделе 2 В поверяемая точка 1,000 В. На выходе BI-I2 1,000 В, показания поверяемого прибора 1001 или 999 знаков,

т.е. отличаются на I знак. Допуск 3 знака, поэтому результаты измерения считаются удовлетворительными.

• 2. На пределе 0,2 В поверяется точка 0,1500 В. На выходе BI-I2 * устанавливают 0,1500 В, показание поверяемого прибора при этом, например, 0,1503 знака. Последней декадой прибора BI-I2 по 10 мкВ, т.е. по 1/10 от единицы младшего разряда В7-32, добавляют напряке-ние до первого появления следующего знака 4, например 0,7 единицы младшего разряда прибора В7-32.

Погрешность прибора В7-32 в данном случае вычисляется следующим образом (знак погрешности положителен)

Д = 0,1505 + I - 0,1500 - 0,7 = 5,3 знака, т.е. находится в пределах допускаемой по табл. 8.                                       .1

5. На пределе 0,2 В поверяется точка 0,1500 В. На выходе BI-I2 устанавливают 0,1500 В, показание поверяемого прибора при этом, например, 0,1497 знаков. Последней декадой прибора BI-I2 по 10 мкВ, i т.е. по 1/10 от единицы младшего разряда В7-32, добавляют напряже- _; ние до первого появления следующего знака 8, например, 0,2 единицы младшего разряда прибора В7-52. Погрешность прибора в данном случае вычисляют следующим образом (знак погрешности отрицателен):

Д = 0,1497 - 0,1500 - 0,2 = -5,2 знака

Погрешность находится в пределах допускаемой.

Примечание. При отсчете показаний учитывать, что напряжение на выходе BI-I2 устанавливается чере8 2-Зс пооле его переключения.

15.5-5. Определите основную погрешность измерения напряжения переменного тока в диапазоне от 10”^ до 100 В о помощью прибора BI-9. В диапазоне от 100 до 300 В с помощью прибора BI-9 о блоком усиления напряжения Я1В-22.

Напряжение в поверяемых точках и предел допускаемой основной погрешности, выраженный в единицах младшего разряда, приведены в табл. 8.

Основная погрешность определяется как разность показаний поверяемого прибора и образцового.

Результаты поверки считаются удовлетворительными, если погрешность измерения напряжения переменного тока не превышает значений, I приведенных в табл. 8.

13.3.6. Определите ооновную погрешность измерения сопротивления постоянному току подключением ко входу R и общему эб магазинов сопротивлений.

Поверяемые точки, типы используемых магазинов сопротивления, а также допускаемые значения основной погрешности, выраженные в единицах младшего разряда, приведены в табл. 8.

Результаты поверки считаются удовлетворительными, воли погрешность измерения сопротивления постоянному току не превышает величин, приведенных в табл. 8.

• 13.3.?. Определите основную погрешность измерения силы постоянного тока. Переключатель рода работы установить в положение V- . Подключить к прибору шунт.

Для определения основной погрешности на пределах 0,2 мА; 2 мА; 20 мА применяется прибор BI-I2, иопользуемый как калибратор тока.

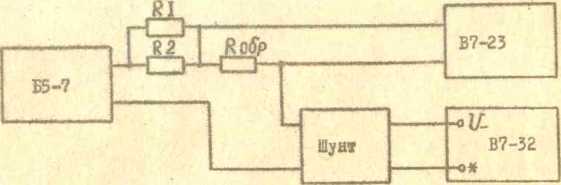

Проверка основной погрешности на пределах 200 мА и 2000 мА про водится в соответствии со схемой, приведенной на рис. 4.

RI=J2 типа C5-37-I0BT-3,30MjJO£

Рио. 4. Схема определения ооновной погрешности при

измерении силы постоянного тока

53

Поверяемые точки, тип образцовых реаиоторов Ro6p, а также величины допускаемых погрешностей, выраженные в единицах младшего разряда, приведены в табл. 8.

Ток в цепи определяетоя отношением напряжения на Кобр к этому сопротивлению.

Результаты поверки считаются удовлетворительными, если погрешность измерения приведенных в табл.

Примечание.

13.3.8. Основная гарантируется схемой п.п. 13.3.5, 13.3.7 настоящего ТО, и если индуктивность шунта на 1 пределе 2000 мА не превышает 0,12 мкГн.

• 13.4. Оформление результатов поверки

• 13.4.1. Положительные результаты поверки должны быть оформлены о учетом применения поверяемых оредотв измерений в качеотве об* резцовых путем:

• - клеймения поверенных средств измернний;

• - выдачи свидетельства о поверке установленной формы о указанием в нем результатов поверки;

• - записи результатов поверки в формуляре прибора, заверенной 1 подписью поверителя и оттиском поверительного клейма.

• 13.4.2. На приборы, не удовлетворяющие требованиям настоящих I методических указаний, выдается извещение о их непригодности к применению о записью в нем параметров, по которым приборы не соом ветствуют техническим требованиям.
