Методика поверки «Комплексы противоаварийной автоматики МКПА ООО "Прософт-Системы"» (ПБКМ.421445.026 МП)

Генеральный директор

М.п.

А. С. Распутин

2017 г.

Технический директор

ООО «ИЦРМ»

М. С. Казаков

2017 г.

Методика поверки

ПБКМ.421445.026 МП

г. Видное

• 1 Общие положения

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к поверке

• 8 Проведение поверки

• 9 Оформление результатов поверки

Приложение А (обязательное) Метрологические характеристики

комплексов

• 1.1 Настоящая методика поверки распространяется на комплексы противоаварийной автоматики МКПА (далее - комплексы) и устанавливает методику их первичной и периодической поверок.

• 1.2 Первичная поверка проводится до ввода в эксплуатацию, а также после ремонта.

• 1.3 Периодическая поверка проводится в процессе эксплуатации и хранения.

• 1.4 Периодичность поверки один раз в 6 лет.

• 1.5 Периодическую поверку допускается проводить частично на основании письменного заявления владельца средства измерения (далее по тексту - СИ), оформленного в произвольной форме, если СИ используются для измерения меньшего числа величин или на меньшем числе поддиапазонов измерений, установленных в описании типа.

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

  раций поверки комплекс бракуют и его поверку прекращают.

Таблица 1

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из one'

3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 2.

Таблица 2

Продолжение таблицы 2

3.2 Допускается применение других средств поверки, обеспечивающих запас по точности не менее чем в 3 раза.

• 3.3 Средства измерений должны иметь действующие свидетельства о поверке. Испытательное оборудование должно быть аттестовано.

• 4.1 К проведению поверки допускаются лица, имеющие документ о повышении квалификации в области поверки средств измерений электрических величин.

• 4.2 Поверитель должен иметь действующее удостоверение на право работы в электроустановках с напряжением до 1000 В с квалификационной группой по электробезопасности не ниже III.

• 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные ГОСТ 12.3.019-80, «Правилами техники безопасности, при эксплуатации электроустановок потребителей», «Межотраслевыми правилами по охране труда (правилами безопасности) при эксплуатации электроустановок». Должны быть соблюдены также требования безопасности, изложенные в эксплуатационных документах на комплексы и применяемые средства поверки.

• 5.2 Средства поверки, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха (20 ± 5) °C;

• - относительная влажность воздуха от 30 до 80 %.

• 7.1 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - провести технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75;

• - выдержать комплекс в условиях окружающей среды, указанных в п. 6.1, не менее 2 ч, если он находился в климатических условиях, отличающихся от указанных в п.6.1;

• - подготовить к работе средства измерений, используемые при поверке, в соответствии с руководствами по их эксплуатации.

• 8.1 Внешний осмотр

При проведении внешнего осмотра комплекса проверяют:

• - отсутствие механических повреждений и внешних дефектов корпуса, переключателей, разъемов, светодиодной индикации;

• - отсутствие потеков воды;

• - отсутствие пыли на внешней поверхности комплекса;

• - наличие и соответствие надписей на элементах корпуса функциональному назначению.

Результат внешнего осмотра считают положительным, если соблюдаются вышеупомянутые требования.

• 8.2 Опробование

Опробование проводят в следующей последовательности:

• 1) подают оперативное напряжение питания комплекса переводом в рабочие положение одного или обоих автоматических выключателей внутри комплекса;

• 2) запускают программу SignW на персональном компьютере и контролируют успешную загрузку комплекса по выдаче индикации «МКПА в работе» на передней двери комплекса и появлению сообщений «Устройство начало работу» для каждого из трех процессорных модулей в программе SignW;

• 3) контролируют отображение рабочего меню на экране встроенного пульта управления;

• 4) проверяют наличие связи между процессорными модулями и коммутатором сети Ethernet по индикаторам на коммутаторе;

• 5) проверяют успешность загрузки исполнительной программы на всех процессорных модулях с помощью программы SignW (окно «Сообщения от устройств») и по светодиодным индикаторам на первом выходном модуле;

• 6) проверяют работоспособность ЖК-дисплея и клавиатуры комплекса;

• 7) проверяют работоспособность кнопок сброса каждого из процессорных модулей. Кнопки расположены под лицевой крышкой процессорного шасси.

Результаты считают положительными, если выполняются все вышеуказанные требования.

• 8.3 Проверка электрического сопротивления изоляции и электрической прочности изоляции

  • 8.3.1 Проверка электрического сопротивления изоляции.

Измерение сопротивления изоляции независимых цепей заключается в измерении сопротивлений изоляции отдельных узлов комплекса:

• - входных модулей нормализации токов;

• - входных модулей нормализации напряжений;

• - цепей питания оперативных током;

• - входных цепей дискретных сигналов;

• - выходных цепей дискретных сигналов от контактов выходных реле.

Проверку электрического сопротивления изоляции проводят в следующей последовательности:

• 1) перед проведением измерений выполняют следующие пункты:

• - на клеммном ряде питания XI соединяют перемычками клеммы 1 с 2, 3 с 4;

• - автоматические выключатели QF1 и QF2 устанавливают во включенное положение;

• - соединяют перемычками клеммы ряда ХТ1 для каждого канала;

• - на клеммном ряде Х2 отсоединяют от клемм 2 и 5 цепи оперативного питания модулей входных дискретных сигналов;

• - соединяют перемычками клеммы ряда ХТ2 и переводят переключатели выходных цепей и выходных реле, соответствующие активированному положению каждого выходного дискретного сигнала;

• - соединяют перемычками клеммы ряда ХТЗ и переводят переключатели входных цепей, соответствующей каждому входному дискретному сигналу.

• 2) при помощи установки устанавливают напряжение постоянного тока 500 В относительно корпуса; между отдельными группами электрически не связанных цепей (токов, напряжений, оперативного тока, входных и выходных дискретных сигналов);

• 3) измеряют поочередно сопротивление изоляции;

а) проверяют изоляцию входных аналоговых каналов:

• - между каждым входным аналоговым каналом и каждым входным дискретным каналом;

• - между каждым входным аналоговым каналом и каждым выходным дискретным каналом;

• - между каждым входным аналоговым каналом и корпусом, а также цепями питания на клеммном ряде питания XI.

б) проверяют изоляцию входных дискретных каналов:

• - между каждым входным дискретным каналом и каждым выходным дискретным каналом;

• - между каждым входным дискретным каналом и каждым входным аналоговым каналом;

• - между каждым входным дискретным каналом, корпусом и цепями питания на клеммном ряде питания XI.

в) проверяют изоляцию выходных дискретных каналов:

• - между каждым выходным дискретным каналом и каждым входным аналоговым каналом;

• - между каждым выходным дискретным каналом и каждым входным дискретным каналом;

• - между каждым выходным дискретным каналом, между корпусом и цепями питания на клеммном ряде питания XI.

г) проверяют изоляцию между корпусом и цепями питания на клеммном ряде питания XI;

• 4) после проведения измерений отсоединяют перемычки на клеммных рядах XI, ХТ1.. .ХТЗ и присоединяют цепи оперативного питания модулей входных дискретных сигналов к клеммам 2, 5 в ряду Х2 и клемму 5 в ряду XI. Автоматические выключатели QF1 и QF2 устанавливают в выключенное положение.

Результаты проверки считают положительными, если измеренное значение электрического сопротивления изоляции не менее 100 МОм.

• 8.3.2 Проверку электрической прочности изоляции проводят в следующей последовательности:

• 1) отключают питание комплекса;

• 2) отсоединяют все кабели, связывающие комплекс с питающей сетью;

• 3) при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту - установка) подают в течение одной минуты испытательное переменное напряжение частотой 50 Гц амплитудой 1500 В между независимыми цепями, указанными в п.п. 8.3.1.

Результаты проверки считают положительными, если во время испытаний не было пробоя или перекрытия изоляции.

• 8.4 Подтверждение соответствия программного обеспечения.

Подтверждение соответствия программного обеспечения проводят в следующей последовательности :

• 1) подготавливают комплекс в соответствии с руководством по эксплуатации;

• 2) включают персональный компьютер (далее - ПК) и подают напряжение питания на комплекс;

• 3) на ПК запускают программу SignW;

• 4) в подменю программы SignW считывают данные о встроенном программном обеспечении (идентификационное наименование и номер версии встроенного программного обеспечения).

Результаты считают положительным, если идентификационное наименование и номер версии встроенного программного обеспечения соответствуют данным в описании типа или формуляре на комплекс.

• 8.5 Определение нормируемых метрологических характеристик

8.5.1 Определение приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и установку многофункциональную измерительную СМС 256 (далее по тексту - СМС 256) в соответствии с их руководствами по эксплуатации;

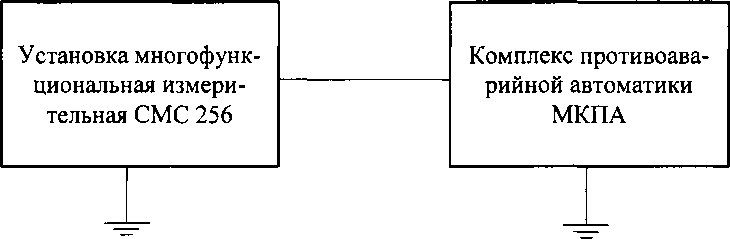

Рисунок 1 - Структурная схема определения погрешностей измерений напряжения постоян-ного/переменного тока, силы постоянного/переменного тока, частоты переменного тока

• 3) на вход поверяемого канала комплекса подают от СМС 256 пять испытательных сигналов напряжения постоянного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А);

• 4) измеряют значения напряжения постоянного тока при помощи комплекса;

• 5) рассчитывают приведенную (к верхнему значению диапазона измерений) погрешность измерений у, %, по формуле

■'я

где: У и - измеренное комплексом значение контролируемого параметра (для напряжения постоянного тока - мВ; для напряжения переменного тока - В, для силы постоянного тока - мА, для силы переменного тока - А);

Уз - заданное на СМС 256 (или РЕТОМ™-61) значение контролируемого параметра (для напряжения постоянного тока - мВ; для напряжения переменного тока - В, для силы постоянного тока - мА, для силы переменного тока - А);

Ун - нормирующее значение, равное верхнему значению диапазона измерений (для напряжения постоянного тока - мВ; для напряжения переменного тока - В, для силы постоянного тока - мА, для силы переменного тока - А).

• 6) повторяют 3)-5) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения постоянного тока не превышает указанных в таблице А.1 приложения А.

• 8.5.2 Определение приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока проводится в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и СМС 256 в соответствии с их руководствами по эксплуатации;

• 3) на вход поверяемого канала комплекса подают от СМС 256 пять испытательных сигналов силы постоянного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А);

• 4) измеряют значения силы постоянного тока при помощи комплекса;

• 5) рассчитывают приведенную (к верхнему значению диапазона измерений) погрешность измерений по формуле (1);

• 6) повторяют 3)-5) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения приведенной (к верхнему значению диапазона измерений) погрешности измерений силы постоянного тока не превышает указанных в таблице А.1 приложения А.

• 8.5.3 Определение приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения переменного тока проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и СМС 256 в соответствии с их руководствами по эксплуатации;

• 3) на вход поверяемого канала комплекса подают от СМС 256 пять испытательных сигналов напряжения переменного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А) при частоте переменного тока 50 Гц;

• 4) измеряют значения напряжения переменного тока при помощи комплекса;

• 5) рассчитывают приведенную (к верхнему значению диапазона измерений) погрешность измерений по формуле (1);

• 6) повторяют 3)-5) при частоте переменного тока 45 и 55 Гц;

• 7) повторяют 3)-6) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения приведенной (к верхнему значению диапазона измерений) погрешности измерений напряжения переменного тока не превышают указанных в таблице А. 1 приложения А.

• 8.5.4 Определение приведенной (к верхнему значению диапазона измерений) погрешности измерений силы переменного тока проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1 (для испытательных сигналов до

• 37,5 А) или 2 (для испытательных сигналов свыше 37,5 до 200 А);

• 2) подготавливают и включают комплекс, СМС 256 и комплекс программно-технический измерительный РЕТОМ™-61 (далее по тексту - РЕТОМ) соответствии с их руководствами по эксплуатации;

• 3) в зависимости от величины испытательного сигнала на вход поверяемого канала комплекса подают от СМС 256 (для испытательных сигналов до 37,5 А) или РЕТОМ™-61 (для испытательных сигналов свыше 37,5 до 200 А) пять испытательных сигналов силы переменного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А) при частоте переменного тока 50 Гц.

ВНИМАНИЕ:

Допускается подавать испытательные сигналы силы переменного тока:

-до 20 А в течение длительного времени;

• - от 20 до 50 А- не более 30 секунд;

• - от 50 до 100 А - не более 15 секунд;

• - от 100 до 200 А - не более 5 секунд!

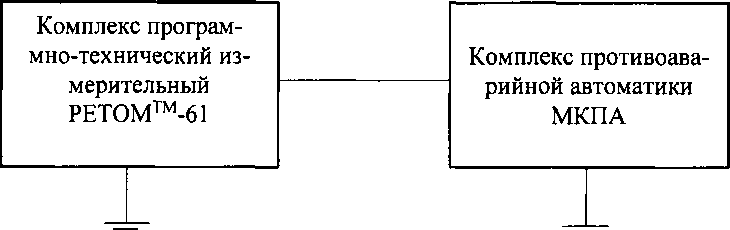

Рисунок 2- Структурная схема определения погрешности каналов измерения силы переменного тока для испытательных сигналов свыше 37,5 до 200 А.

• 4) измеряют значения силы переменного тока при помощи комплекса;

• 5) рассчитывают приведенную (к верхнему значению диапазона измерений) погрешность измерений по формуле (1);

• 6) повторяют 3)-5) при частоте переменного тока 45 и 55 Гц;

• 7) повторяют 3)-6) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения приведенной (к верхнему значению диапазона измерений) погрешности измерений силы переменного тока не превышают указанных в таблице А. 1 приложения А.

• 8.5.5 Определение абсолютной погрешности измерений частоты переменного тока проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и СМС 256 в соответствии с их руководствами по эксплуатации;

• 3) на вход поверяемого канала комплекса подают от СМС 256 пять сигналов частоты переменного тока, равномерно распределенных внутри диапазона измерений (в соответствии с таблицей А.1 приложения А);

• 4) измеряют значения частоты переменного тока при помощи комплекса;

• 5) рассчитывают абсолютную погрешность измерений ЛГц, по формуле

(2)

где: f_u - измеренное комплексом значение частоты переменного тока, Гц; f₃ - заданное на СМС 256 значение частоты переменного тока, Гц.

• 6) повторяют 3)-5) для всех каналов данной модификации.

Результаты считают положительными, если полученные значения абсолютной погрешности измерений частоты переменного тока не превышает указанных в таблице А.1 приложения А.

• 8.5.6 Определение абсолютной погрешности измерений угла фазового сдвига между синусоидальными сигналами проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 1;

• 2) подготавливают и включают комплекс и СМС 256 в соответствии с их руководствами по эксплуатации;

• 3) с помощью программы SignW настраивают комплекс (в соответствии с руководством по эксплуатации) - все аналоговые сигналы включают на осциллографирование, длину текущего состояния задают равной десяти секундам;

• 4) при помощи СМС 256 устанавливают следующие испытательные сигналы: межфазные углы равны нулю, действующие значения напряжений равны - U_H0M, действующие значения токов ^— 1ном\

• 5) с помощью программы SignW снимают текущее состояние;

• 6) в полученной осциллограмме выделяют все аналоговые сигналы и вызывают окно «векторная диаграмма выделенных»;

• 7) последовательно выбирают каждый аналоговый сигнал в качестве опорного анализируют в пределах всей осциллограммы значения фазовых сдвигов всех сигналов относительно выбранного;

• 8) рассчитывают абсолютную погрешность угла фазового сдвига &(р, °, по формуле

  (3)

~ Фи ФСМС256

где: ср_и - значение угла фазового сдвига, измеренное комплексом, °;

^смс25б ‘ значение угла фазового сдвига, заданное на СМС 256, °.

• 9) повторяют 4)-8) при значениях угла фазового сдвига: 90,180,270, 360°.

Результаты считают положительными, если полученные значения абсолютной погрешности измерений угла фазового сдвига не превышают указанных в таблице А.1 приложения А.

• 8.5.7 Определение погрешности измерений интервалов времени

Определение проводят в следующей последовательности:

• 1) собирают схему, представленную на рисунке 3;

• 2) включают комплекс в соответствии с руководством по эксплуатации;

• 3) включают сервер синхронизации времени ССВ-1Г в соответствии с руководством по эксплуатации;

• 4) на ПК запускают программу SignW;



  Рисунок 3 - Схема определения абсолютной погрешности измерений интервала времени

• 5) синхронизируют текущее время комплекса с текущим временем на сервере синхронизации времени ССВ-1Г (далее по тексту - сервер);

• 6) дожидаются выполнения синхронизации времени комплекса с сигналами сервера;

• 7) убеждаются, что показания часов комплекса и сервера совпадают. Если данное условие не выполняется, результаты проверки считают отрицательными;

• 8) по истечении 24 часов и вычисляют абсолютную погрешность измерения суточного интервала времени А Г, с/сут, по формуле

\Т = Т_К-Т_С                                         ⁽⁴⁾

где: Тк - время комплекса на момент сравнения;

Тс - время сервера синхронизации на момент сравнения.

Результаты считают положительными, если полученные значения абсолютной погрешности измерений интервала времени за сутки не превышают указанных в таблице А.1 приложения А.

• 9.1 Результаты поверки комплексов оформляют в соответствии с Приказом Министерство промышленности и торговли РФ от 2 июля 2015 г. № 1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».

• 9.2 При положительном результате поверки комплексы удостоверяются записью в формуляре, заверяемой подписью поверителя и знаком поверки или выдают «Свидетельство о поверке».

• 9.3 При отрицательном результате поверки комплексы не допускаются к дальнейшему применению, знак поверки гасится, выписывается «Извещение о непригодности» или делается соответствующая запись в формуляре на комплексы.

(обязательное)

Метрологические характеристики комплексов

Таблица А.1 - Метрологические характеристики комплексов

12
