ГОССТАНДАРТ РОССИЙСКОЙ ФЕДЕРАЦИИ

РОССИЙСКИЙ ЦЕНТР ИСПЫТАНИЙ И СЕРТИФИКАЦИИ РОСТЕСТ-МОСКВА

ТЕПЛОВЫЧИСЛИТЕЛИ MULTICAL 66-CDE

МЕТОДИКА ПОВЕРКИ

МП РТ - 324 - 96

г. Москва 2000 г.

Настоящая методика поверки (МП) распространяется на тепловычислители MULTICAL (в дальнейшем - тепловычислители), состоящие из собственно вычислителя и двух термопреобразователей сопротивления (ТС) Pt500, и устанавливает методику и средства их периодической поверки.

Рекомендуемый межповерочный интервал:

- для тепловычислителя не более 4 лет;

- для термопреобразователей сопротивления не более 4 лет.

1 . Операции поверки

Тепловычислитель MULTICAL поверяется поэлементно. Перечень операций поверки представлен в таблице 1.

Таблица 1

№ п/п

Операции поверки

№ пункта

Поверка вычислителя

поверка комплекта ТС

1

Внешний осмотр

6.1.1.

6.2.1.

2

Опробование

6.1.2.

-

3

Проверка сопротивления изоляции ТС

-

6.2.2.

4

Определение класса допуска ТС

-

6.2.3.2.

5

Определение основной относительной погрешности

6.1.3.

6.2.3.3.

6

Проверка работоспособности каналов дополнительных водосчетчиков

6.1.4.

(при наличии модуля дополнительных счетчиков)

2. Средства поверки

При проведении поверки должны использоваться следующие эталоны и оборудование.

  • 2.1. При поверке вычислителя:

- частотомер электронно-счетный типа Ч3-38;

- генератор импульсов типа Г 5-82;

- магазины сопротивлений типа Р 3026/2, 2 шт.

  • 2.2. При поверке комплекта термопреобразователей:

- термометр сопротивления платиновый образцовый типа ПТС - 10, 2 разряда, ТУ 50 - 175 - 79;

  • - компаратор напряжения типа Р3003, кл. 0.0005 ТУ 3.458.100;

  • - мера сопротивления 10 Ом , типа Р321, кл. 0.01 ТУ 25-04-338-78;

  • - мера сопротивления 1000 Ом , типа Р331, кл. 0.01 ТУ 25-04-338-78;

  • - термостат нулевой типа ТН - 12, градиент температур не более 0.03 ОС/м;

  • - термостат масляный типа ТН-3М, рабочий диапазон от 90 до 300 ОС, градиент температуры не более 0.04 0С /м, или термостат паровой ТП-5, ТП-1М;

  • - мегомметр М4100/1, ТУ25-04-2131-78, номинальное напряжение 100Вкласс точности 1.0

Примечания: 1. Допускается замена указанных средств измерения на другие, имеющие метрологические характеристики не хуже указанных.

2. Все средства поверки должны быть поверены государственной метрологической службой и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

3. Требования безопасности

При проведении поверки должны соблюдаться требования, определяемые правилами безопасности труда, действующими в поверочной лаборатории.

4. Условия проведения поверки

При проведении поверки должны соблюдаться следующие условия:

- температура окружающего воздуха, ОС              20 ± 5;

- относительная влажность воздуха , при 20 0 С, %      65 ± 15;

- атмосферное давление, мм.рт.ст.                     760 ± 30;

- напряжение сети электропитания при f = 50 Гц, В от 198 до 253.

5. Подготовка к поверке

Перед началом проведения поверки необходимо:

- проверить действительность свидетельств и клейм на средства поверки;

- проконтролировать и записать в протокол условия проведения поверки;

-  убедиться, что комплектность тепловычислителя соответствует требованиям

эксплуатационной документации;

- снять с вычислителя крышку и отсоединить термопреобразователи;

- произвести идентификацию модели вычислителя по программному и конфигурационному кодам, нанесенным на лицевой панели вычислителя:

Программный код (Prog:) A-BB-CCC

  • - позиция А - место установки водосчетчика на трубопроводе ( 1 - на подающем, 2 - на обратном );

  • - позиция В - единица измерения энергии (2 - ГДж, 3 - кВтч, 4 - МВтч, 5 - Гкал);

  • - позиция ССС - цена импульса, коэффициент деления входного предсчетчика;

Цена импульса (или обратная ей величина) и указание места установки водосчетчика также нанесены на лицевой панели.

Конфигурационный код (Con:) DD-E-FF-GG

  • - нули в двух последних позициях (FF=00, GG=00) означают, что модуль дополнительных счетчиков отсутствует. При наличии модуля дополнительных счетчиков числа от 01 до 07 в этих позициях (FF для входа “a”, GG для входа “b”) означают, что счетчики предназначены для счета импульсов от водосчетчиков, и определяют цену одного импульса и коэффициент деления входного предсчетчика (таблица 6).

По программному коду (позиция ССС) определить по таблице 2 коэффициент деления входного предсчетчика (коэффициент “s”).

Таблица 2

Значения коэффициента деления входного предсчетчика^) для разных модификаций вычислителя MULTICAL

код. ССС

S

С

л/имп

имп/л

1

2

3

4

000

10

1

1

001

4

2,5

0,4

002

1

10

0,1

003

1

25

0,04

004

10

10

0,1

005

10

25

0,04

006

1

100

0,01

007

1

250

0,004

008

1

1000

0,001

108

1403

0,007128

140,3

Продолжение табл.2

1

2

3

4

109

957

0,010449

95,7

110

646

0,015479

64,6

111

404

0,024752

40,4

112

502

0,01992

50,2

113

2350

0,042553

23,5

114

712

0,14044

7,12

115

757

0,01321

75,7

116

3000

0,00333

300

117

269

0,037174

26,9

118

665

0,015037

66,5

119

1000

0,01

100,0

120

1000

0,1

10,0

121

294

0,034013

29,4

122

1668

0,005995

166,8

123

864

0,11574

86,4

124

522

0,019157

52,2

125

607

0,016475

60,7

126

420

0,023809

42,0

127

2982

0,033534

29,82

128

2424

0,041254

24,24

129

1854

0,053937

18,54

130

770

0,12987

7,7

131

700

0,14285

7,0

132

365

0,027322

36,54

133

604

0,016537

60,47

134

1230

0,008126

123,05

135

1600

0,0625

16,0

136

500

0,02

50

137

2500

0,04

25

139

256

0,03906

25,6

140

1280

0,078125

12,8

141

1140

0,087719

11,4

142

400

0,25

4

143

320

0,3125

3,2

144

1280

0,78125

1,28

145

640

1,5625

0,64

146

128

7,8125

0,28

147

1000

1

1

148

400

2,5

0,4

149

1000

10

0,1

150

2000

50

0,02

151

5000

0,02

50

152

1194

0,083752

11,94

153

1014

0,098619

10,14

6. Проведение поверки
  • 6.1. Проведение поверки вычислителя.

6.1.1. Внешний осмотр.

При внешнем осмотре вычислителя должно быть установлено:

-соответствие маркировки и внешнего вида требованиям эксплуатационной документации; -отсутствие механических повреждений, влияющих на его работоспособность;

-отсутствие дефектов, препятствующих чтению надписей, маркировки и отсчету.

6.1.2. Опробование

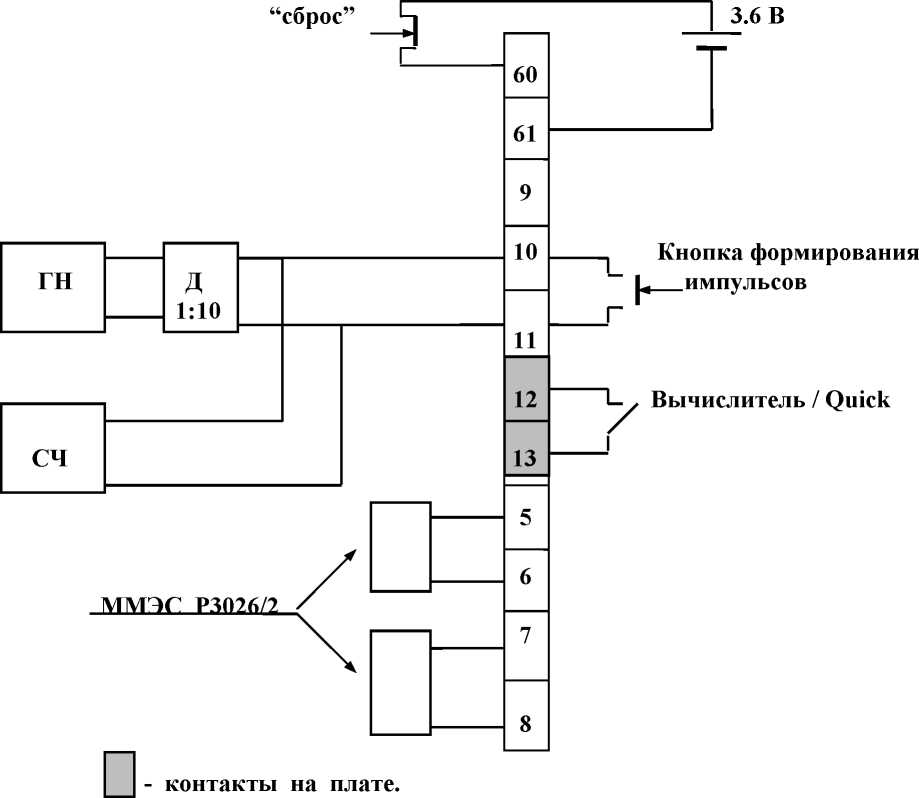

Для опробования и определения погрешности вычислителя собрать схему согласно приложению 1, подключая к колодкам и контактам снятой крышки вычислителя эталонные средства измерения, кнопки и тумблеры. Допускается использовать одну подготовленную таким образом крышку для поверки группы вычислителей, а также использовать специально оборудованную крышку.

Установить на подготовленную крышку поверяемый вычислитель (переднюю часть со снятой крышкой) так, чтобы на индикаторе появились показания.

Переключатель режима поставить в положение "Вычислитель", на магазинах сопротивлений установить сопротивления, соответствующие значениям температур при разности температур At=150 ОС. Подать на клеммы 10-11 (клеммы входа импульсов от основного водосчетчикаколичество импульсов, не меньшее чем коэффициент деления входного предсчетчика “s”. Импульсы подавать от генератора или кнопкой вручную в зависимости от необходимого количества. По индикатору поверяемого вычислителя убедиться в изменении показаний тепловой энергии (количества теплоты).

6.1.3. Определение основной относительной погрешности вычислителя по каналу количества теплоты

Погрешность вычислителя определяют сравнением расчетного и экспериментального значений поверочного числа- Quick- числа.

Для определения экспериментального значения Quick-числа переключатель режима установить в положение "Quick". На магазинах сопротивлений устанавливать сопротивлениясоответствующие значениям температур, указанных в таблице 4 (или 5). Подать от генератора ( при s=1 можно пользоваться кнопкой) не менее чем 10*s импульсов. (Значение s -из таблицы 2).Количество импульсов определить по частотомеру. Частота импульсов для ССС>100 не выше 50 Гц, для ССС<100 не выше 9 Гц; амплитуда не более 5 В.

По вычислителю определить Quick- число и занести в протокол. Сброс показаний Quick-числа осуществляется нажатием на кнопку сброс”.

Расчетное Quick- число определяется по формуле:

Quickном= Е(МДж^ГДж/1000,

где : Qгдж - коэффициент из таблицы 3, выбираемый в соответствии со значением кода -ССС, Е(МДж)=8*»С* A t*kst/1000,

C- цена импульса, л/имп,

N- целая часть числа n/s, где n- число импульсов, поданных на вход,

A t- установленная разность температур, °С, кй=фгор^хол)*р/ A t -тепловой коэффициент (коэффициент Штука).

Ьгорхол - энтальпии воды в прямом и обратном трубопроводах, кДж/кг,

р- плотность воды в месте установки водосчетчика (на прямом или обратном трубопроводе), кг/м3.

6 Коэффициент Штука может быть взят из специальных таблиц, например, из таблиц МИ 2164, или вычислен с использованием таблиц стандартных справочных данных о свойствах воды.

Таблица 3

ССС-код

Q№)

Q(MBt*4)

000, 001, 002, 108, 109, 110, 111, 112, 115, 116,

117, 118, 119, 121, 122, 123, 124, 125, 126, 132, 133, 134, 136, 139

2388900

8600000

003

955200

3440000

004, 006, 113, 114, 120, 127, 128, 129, 130, 131,

135, 137, 140, 141, 142, 143, 151, 152, 153

238890

860000

005, 007

95520

344000

008, 144, 145, 146, 147, 148, 149, 150

23889

860000

В таблицах 4 и 5, где указаны рекомендуемые пары значений температур, даны примеры для некоторых моделей вычислителя.

Таблица. 4.

Для маркировки CCC < 100

At разно сть темпе ратур 0С

Значение температур

ОС

Значение сопротивленийОм

Расчетные значения QuickH0M - числа на 10 импульсов счетчика воды при

ССС = 002, 006, 008

(10,100, 1000 л/имп)

ССС = 000

(1 л/имп)

прям ой

воды

t1

обра тной воды

t2

прямой

обратн ой

при установке на трубопроводе подающем

при установке на трубопроводе обратном

при установке его на трубопроводе подающем

при установке его на трубопрово де обратном

3

43

40

583.49

577.70

2966

2970

297

297

40

80

40

654.46

577.70

38843

39667

3884

3967

150

160

10

805.22

519.51

137122

151117

13712

15112

Таблица 5.

Для маркировки C

CC > 100

At,

0С

Значение температур

0С

Значение сопротивлений,

Ом

Количество подаваемых импульсов

Расчетные значения Quickном-числапри установке

прям ой

воды

t1

обрат ной воды t2

прямой

обратно

й

ССС =119;

100 имп/л

ССС= 136;

50 имп/л

ССС= 137;

25 имп/л

ССС= 120;

10 имп/л

на подающем трубопроводе

на обратом трубопроводе

3

43

40

583.49

577.70

10000

5000

2500

1000

2966

2970

40

80

40

654.46

577.70

10000

5000

2500

1000

38843

39667

150

160

10

805.22

519.51

10000

5000

2500

1000

137122

151117

Погрешность поверяемого вычислителя определяют по формуле:

Quick,

5  = ± ( ----------- - 1) *100 %.

QuickHOM

На каждой поверяемой точке производят не менее 3-х измерений.

Основная относительная погрешность вычислителя не должна превышать

±1 % в диапазоне разности температур (3 < At < 20) ОС. и ± 0.5 % при At > 20 ОС.

6.1.4. Проверка работоспособности дополнительных каналов водосчетчиков

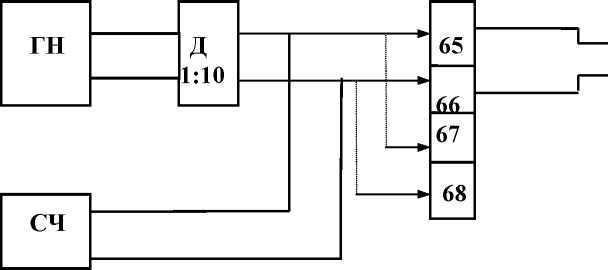

Переключатель режима установить в положение "Вычислитель". Зафиксировать по дисплею вычислителя текущее значение объема для счетчиков аи/или “b”, Подать на вход поверяемого дополнительного счетчика число импульсов не менее 10*s1 согласно таблице 6,Ю используя кнопку или генератор. Частота подачи импульсов для входа ане более 0.5 Гц, для входа “b” не более 3 Гц.

Таблица 6.

код FF и/или GG

s1

цена импульса, л/имп

01

1

100

02

2

50

03

4

25

04

10

10

05

20

5

06

40

2.5

07

100

1.0

Приращение AV, м3, показания поверяемого счетчика должно быть равно: C*s1*N,   где С- цена импульса в м3/имп, а N- целая часть числа

n/s1, где n- число поданных импульсов.

  • 6.2. Проведение поверки комплекта термопреобразователей

6.2.1. Внешний осмотр

При внешнем осмотре визуально выявляются внешние неисправности и дефекты ТС, проверяется маркировка.

Проверяется внешний вид, защитная арматура, соединительные провода. Провода должны быть одинаковой длины (±20 мм) у обоих ТС.

Поверхность защитной арматуры ТС комплекта не должна быть загрязнена.

6.2.2. Проверка электрического сопротивления изоляции ТС

Проверка ,лектрического сопротивления изоляции между чувствительным ,лементом ТС и защитной арматурой должна производиться при температуре (25 ± 5)0С и относительной влажности воздуха от 45 до 80% мегомметром с рабочим напряжением 100 В.

Изоляция считается удовлетворительной, если сопротивление изоляции составляет не менее 100 МОм.

  • 6.2.3. Определение метрологических характеристик

6.2.3.1. Экспериментальное исследование ТС

Метрологические характеристики - класс допуска ТС и погрешность комплекта -определяются по результатам измерения сопротивлений ТС при температурах 0 0С и 100 0С. Сопротивления ТС при температурах вблизи 0 0С и 100 0С определять в соответствии с рекомендациями ГОСТ 8.461.

Термометры комплекта погружать в ванну нулевого и масляного термостатов на глубину не менее 0.9 L, где L - длина металлической гильзы ТС, или использовать стеклянные пробирки длиной 3L или более. Ток в цепи поверяемых ТС не должен превышать

0.5мА.

Определение сопротивлений ТС и образцового термометра производить после их выдержки в течение времени, достаточного для установления устойчивых показаний, но не менее 10 минут.

При измерении сопротивлений ТС произвести не менее трех отсчетов при прямом и обратном направлениях токов в обеих цепях.

6.2.3.2. Определение класса допуска ТС

Рассчитать среднее значение измеренных сопротивлений Rt поверяемых ТС и образцового термометра ПТС-10:

Rt = Rk (t) * Ut / Uk;

где Rk (t) - сопротивление катушки ( 10 Ом или 1000 Ом ) при температуре поверки;

Ut   и Uk - средние значения измеренных напряжений на термометре и катушке

соответственно;

По сопротивлению ПТС-10 определить температуры поверки t пов ( в соответствии с паспортом и свидетельством о поверке ПТС-10 ).

Определить отклонения DT (1,2) температур поверки от точных значений 00С и 1000 С:

DT1 = t пов1

DT2 = t пов2 - 100.0                                  0       0

Определить сопротивления поверяемых ТС при 0 0С и 1000 С:

R0 = Rt0 - К1 * Dt1

R100 = Rt100 - К2 * Dt2

где К1 = 1.95, а К2 = 1.90;

Для каждого ТС определить отклонение сопротивления при 0 0С от номинального значения: DR0 ( 1,2) = R0(1,2) - 500.0

Рассчитать для каждого ТС относительное сопротивление W100:

W100( 1,2 ) = R 100 (1,2) / R0 ( 1,2 )

Определить класс допуска каждого ТС.ТС комплекта должны соответствовать классу точности не хуже Впо ГОСТ Р 50353 - 92.

6.2.3.3. Определение погрешности комплекта

Для каждого из ТС комплекта рассчитать отклонение от НСХ при 00С и 100 0С

d t0 (1,2) = {R0 (1,2) - 500 } / K1

d t100 (1,2) = {R100 (1,2) - 692,5 } / K2

Рассчитать погрешность Dt комплекта по формуле:

Dt = (d t0 1 - d t0 2) + (d t1 00 1 - d t0 1)* t1 /100 - (d t100 2- d t0 2)* t2 /100

для пар температур : t1 = 33 0 C , t2 = 30 0 C ( dt = 3 0C )

t1 = 70 0 C , t2 = 50 0 C ( dt = 20 0C )

t1 = 160 0 C , t2 = 10 0 C ( dt = 150 0C )

и сравнить с допускаемыми погрешностями.

Модуль относительной погрешности комплекта не должен превышать значений , рассчитанных по формуле:

5% = (Dt/dt)*100% =( 5 / dt + 0,4)% Для расчетных пар температур пределы допускаемой погрешности комплекта составляют:

ti=43 ОС, t2 =40 ОС        5=2.1 %

ti=80 ОС, t2=40 ОС         5=0.52 %

t1=160 ОС, t2=10 ОС        5=0.43 %

4. Оформление результатов поверки

Результаты поверки комплекта ТС заносятся в протокол по форме приложения 2.

При положительных результатах поверки комплекта ТС оформляется свидетельство о поверке комплекта ТС установленной формы.

При отрицательном результате поверки комплект бракуется и оформляется извещение о непригодности комплекта.

Результаты поверки вычислителя заносятся в протокол по форме Приложения 3.

При положительных результатах поверки вычислителя оформляется свидетельство о поверке вычислителя MULTICAL установленной формы. На обратной стороне свидетельства указывается серийный номер комплекта ТС и номер свидетельства о поверке комплекта ТСПри отрицательном результате поверки вычислитель бракуется и оформляется извещение о его непригодности к применению.

Приложения:

Приложение 1. Схема подключения эталонных средств измерения.

Приложение 2. Форма протокола поверки комплекта ТС.

Приложение 3. Форма протокола поверки вычислителя.

Приложение 1

Схема

подключения эталонных СИ и других вспомогательных устройств к колодкам и контактам крышки вычислителя MULTICAL при поверке

- колодка.

При наличии модуля дополнительных счетчиков.

Кнопка формирования

импульсов

ГН - генератор сигналов

СЧ - счетчик импульсов Д - делитель 1:10 из комплекта генератора

Медные провода, присоединяющие меры Р 3026/2, должны иметь сечение не менее 0.25 мм2 при длине не более 1м и быть одинаковой длины.

11

Приложение 2

Протокол поверки комплекта термопреобразователей

Тип__________________

S/N_________________

Дата поверки "______"_____________200__ г.

Условия поверки: температура .................. ОС

влажность воздуха ........ %

Дефекты, установленные при внешнем осмотре: ...................................................................................................................................................

Определение класса допуска ТС

Определение погрешности комплекта

Характеристика

горячий

холодный

Значение температур, ОС

Погрешность комплекта, %

Предел допускаемой погрешности, %

R при t=0 ОС

43.............40

R при t=100 ОС

Wioo=Rioo/Ro

80..............40

Ro - 500,0

W100 - 1,385

160.............10

Результат поверки

Поверитель

(подпись)

(годен, не годен)

12

Приложение 3

Протокол поверки вычислителя MULTICAL

Тип________________

__ S/N___________

______ Программный код (Prog) ________

_______ Конфигурационный код

(Con)_______________

Дата поверки "______"_____________200__ г.

Значение тепловой энергии до

после

поверки

Значение температур

Значение сопротивле ний

Количество задаваемых импульсов

Расчетное значение QuickH0M вычислителя при установке его на трубопроводе

Действительное значение Quick вычислителя

Основная относительная погрешность

Допустимая относительна я погрешность

0 С

Ом

подающем

обратном

1

2

3

среднее значение

%

%

43 - 40

583.49

577.70

±1

80 - 40

564.46 -

577.70

±0.5

160 - 10

805.22 -

519.51

±0.5

13

Продолжение приложения 3 Проверка работоспособности каналов водосчетчика а и b

( заполняется при их наличии)

Результат поверки

(годен, не годен)

Обозначение канала

Количество задаваемых импульсов

N

Коэффициент преобразования л/имп

Расчетное значение приращения объема

AVm3

Показания вычислителя до подачи импульсов

3 м

Показания вычислителя после подачи импульсов

3 м

Действительное значение приращения объема AV м3

А

В

Поверитель

(подпись)

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
