АКЦИОНЕРНОЕ ОБЩЕСТВО

«НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ

ЭЛЕКТРОННО-МЕХАНИЧЕСКИХ ПРИБОРОВ»

ИЗМЕРИТЕЛЬ ВЫСОКООМНОГО

СОПРОТИВЛЕНИЯ ПРЕЦИЗИОННЫЙ

«МеТеОм-01»

ER[
Россия

Руководство по эксплуатации

РУКЮ.411721.006 РЭ

Содержание

Введение . . .    .    .    .    .    .    .    .    .    .    .    .    .

Приложение А (справочное). Ссылочные нормативные документы .

Настоящее руководство по эксплуатации (РЭ) содержит сведения, необходимые для эксплуатации измерителя высокоомного сопротивления прецизионного «МеТеОм-01» (далее - прибора). Эти сведения включают: назначение и область применения прибора, состав и принцип действия, техническое обслуживание, подготовку и порядок работы.

Персонал, эксплуатирующий прибор, должен иметь квалификационную группу по ПОТЭУ-2014 не ниже II.

  • 1 Описание и работа

1.1 Назначение
  • 1.1.1 Прибор предназначен для измерения электрического сопротивления по постоянному току и может использоваться для проведения измерительных и поверочных работ, контроля технологических процессов производства прецизионных высокоомных резисторов.

  • 1.1.2 Нормальные и рабочие условия эксплуатации прибора приведены в таблице 1.

Таблица 1

Параметр

Значение

Температура воздуха окружающей среды, °С

от 18 до 22

Атмосферное давление, кПа (мм рт. ст.)

от 84 до 106 (от 630 до 795)

Относительная влажность воздуха при 20 °С, %, не более

80

Напряжение питающей сети переменного тока, В

от 215,6 до 224,4

Частота питающей сети переменного тока, Гц

от 49,5 до 50,5

1.2 Технические характеристики
  • 1.2.1 Диапазон значений измеряемого сопротивления от 1 МОм до 1 ТОм.

  • 1.2.2 Режимы измерений: замещением и прямой.

  • 1.2.3 Выбор пределов - автоматический.

  • 1.2.4 Диапазон значений амплитуды напряжения на объекте измерения от 30 до 500 В.

  • 1.2.5 Диапазон показаний относительных отклонений сопротивления 5R в режиме замещения от минус 50 до плюс 50 %.

  • 1.2.6 Пределы допускаемой относительной погрешности измерений приведены в таблице 2.

Таблица 2

Интервалы измеряемого сопротивления, МОм

Пределы допускаемой относительной погрешности измерений сопротивления в интервалах сопротивлений, %

о т 1 до 103 МОм включ. св. 103 до 104 МОм включ.

св. 104 до 105 МОм включ.

св. 105 до 106 МОм включ.

±0,001

±(0,001+0,004-(Rx/Rd-1)/9) ±(0,005+0,035-(Rx/Rd-1)/9) ±(0,04+0,04-(Rx/Rd-1)/9)

Примечания: Rx - значение измеряемого сопротивления, МОм

Rd - значение сопротивления нижней границы интервала сопротивлений, МОм

* Метрологические характеристики нормированы в том числе при отклонении от указанного диапазона в большую или меньшую сторону на 0,2 %.

  • 1.2.7 Время установления рабочего режима в рабочих условиях применения не менее 60 мин после включения питания.

  • 1.2.8 Продолжительность непрерывной работы прибора без учета времени установления рабочего режима не менее 8 ч. Время перерыва до повторного включения не менее 5 мин.

  • 1.2.9 Продолжительность непрерывной работы прибора без проведения регулировки не более 8 ч.

  • 1.2.10 Прибор соответствует I классу защиты обслуживающего персонала от поражения электрическим током по ГОСТ IEC 61140.

  • 1.2.11 Изоляция между клеммой заземления «^-» и замкнутыми штырями вилки сетевого кабеля в нормальных условиях применения выдерживает в течение 1 мин без пробоя и перекрытия изоляции действие испытательного напряжения переменного тока частотой 50 Гц и действующим значением 1,5 кВ.

  • 1.2.12 Сопротивление изоляции между замкнутыми штырями вилки сетевого кабеля и корпусом прибора в нормальных условиях применения не менее 20 МОм.

  • 1.2.13 Степень защиты оболочки прибора IP40 по ГОСТ 14254. Категория перенапряжения I, степень загрязнения 1.

  • 1.2.14 Максимальная мощность потребления прибора от питающей сети не более 50 В^А.

  • 1.2.15 Питание прибора осуществляется от сети переменного тока напряжением (220,0 ± 4,4) В и частотой (50,0 ± 0,5) Гц.

  • 1.2.16 Габаритные размеры и масса составных частей прибора приведены в таблице 3.

Таблица 3

Наименование составной части

Г абаритные размеры не более, мм

Масса не более, кг

длина

ширина

высота

Измеритель МеТеОм-01

300

400

200

6

Кабель Ux/Uo

750

0,3

Кабель Ix

750

0,3

Кабель сетевой

1500

0,3

Заглушка на блок

15

0,1

Заглушка на кабель

20

0,1

Ящик тарный

700

400

300

5

1.3 Состав и комплект поставки
  • 1.3.1 Комплект поставки прибора приведён в таблице 4.

Таблица 4

Наименование составной части

Обозначение

Количество, шт.

Измеритель МеТеОм-01

РУКЮ.411721.007

1

Кабель Ux/Uo

РУКЮ.685631.027

1

Кабель Ix

РУКЮ.685631.028

1

Кабель сетевой

1

Заглушка на блок

Model 7078-TRX-TBC KEITHLEY

1

Заглушка на кабель

Model 7078-TRX-5 KEITHLEY

1

Руководство по эксплуатации

РУКЮ.411721.006 РЭ

1

Ящик тарный

1

1.4 Устройство и работа
  • 1.4.1 Прибор имеет настольное исполнение в соответствии с рисунком 1. На лицевой панели прибора расположены разъемы Ux/Uo и Ix для подключения объекта измерения с помощью кабелей, а также сенсорный экран для индикации и управления. На задней панели прибора находятся выключатель сети питания «220 V, 50 Hz F 0,5 А» и клемма заземления «^-». При включении на дисплей выводится окно начала работы с названием «МеТеОм». В левом нижнем углу 6

окна указаны наименование и версия встроенного программного обеспечения.

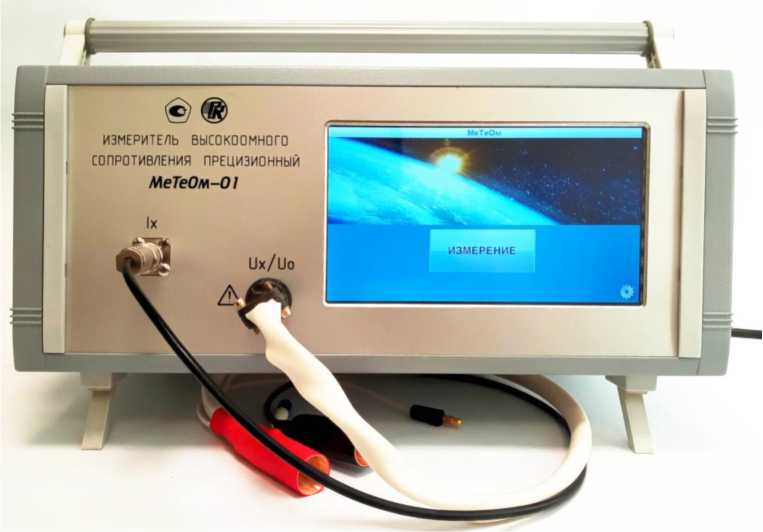

Рисунок 1 - Внешний вид прибора

  • 1.4.2 Принцип действия прибора основан на косвенных измерениях сопротивления, значение которого вычисляется как отношение значений падения напряжения на измеряемом сопротивлении к силе постоянного тока, протекающего через него. Результат измерения выводится на экран как в виде значения сопротивления Rx, так и в виде относительного отклонения 5Rx от заданного значения образцового сопротивления внешней меры при измерении методом замещения.

1.5 Маркировка и пломбирование
  • 1.5.1 На лицевой панели прибора нанесены:

  • - товарный знак предприятия-изготовителя;

  • - полное наименование прибора;

  • - сокращенное наименование прибора «МеТеОм-01».

  • 1.5.2 На задней панели прибора нанесены:

- полное наименование прибора;

  • - сокращенное наименование прибора «МеТеОм-01»;

  • - заводской номер и год изготовления;

  • - испытательное напряжение изоляции;

  • - страна изготовления и единый знак обращения продукции на рынке евразийского экономического союза;

  • - знак заземления;

  • - надпись выключателя сети питания «220V, 50Hz F 0,5A».

  • 1.5.3 Предприятие-изготовитель осуществляет пломбирование прибора.

  • 1.5.4 Снятие пломб, при необходимости, производится поверочной организацией. Поверочная организация, после соответствующего ремонта и поверки, вновь производит пломбирование.

1.6 Упаковка
  • 1.6.1 Упаковка должна обеспечивать защиту прибора от климатических и механических повреждений при транспортировании, погрузочно-разгрузочных работах и хранении.

  • 1.6.2 Помещение, в котором производится консервация и упаковка, должно быть чистым (без пыли и паров химически агрессивных веществ), относительная влажность не должна превышать 80 % при температуре окружающего воздуха от 15 до 20 °С. Упаковку производить только после выравнивания температуры составных частей прибора и температуры окружающего воздуха помещения.

  • 1.6.3 Прибор и кабели, подлежащие упаковке, не должны иметь повреждений антикоррозионных покрытий.

  • 1.6.4 Разъём Ix на передней панели прибора должен быть закрыт заглушкой. Разъём триаксиальный кабеля Ix должен быть закрыт заглушкой.

  • 1.6.5 Прибор, кабели, кабель сетевой, руководство по эксплуатации упаковать герметично в полиэтиленовые пакеты.

  • 1.6.6 Внутренние стенки тарного ящика обложить листами пенополиэтилена (или подобным материалом) толщиной 50 мм.

  • 1.6.7 Между местом расположения экрана прибора и пенополиэтиленом поместить лист пластика размером 110x180 мм и толщиной 5 мм.

  • 1.6.8 Уложить кабели, кабель сетевой, руководство по эксплуатации.

  • 1.6.9 Положить на содержимое тарного ящика лист пенополиэтилена (см. 1.6.6) и закрыть крышкой тарного ящика.

  • 1.6.10 Нанести на тарный ящик следующие знаки: ВЕРХ, НЕ КАТИТЬХРУПКОЕ. ОСТОРОЖНО, БЕРЕЧЬ ОТ ВЛАГИ.

  • 1.6.11  Обтянуть торцы транспортной тары стальной лентой и опломбировать.

  • 2 Использование по назначению

2.1 Подготовка к использованию
  • 2.1.1 Работу с прибором должен проводить персонал, прошедший обучение в соответствии с требованиями ГОСТ 12.0.004 и иметь квалификационную группу по ПОТЭУ-2014 не ниже II.

  • 2.1.2 При работе с прибором обслуживающий персонал должен соблюдать общие требования по технической эксплуатации измерительных приборов, установленные ГОСТ 12.3.019.

  • 2.1.3 Убедиться в том, что прибор отключен от сети 220 В.

  • 2.1.4 Установить выключатель «220V, 50Hz F 0,5A» на задней панели прибора в положение O.

  • 2.1.5 Соединить клемму «  » заземления на задней панели прибора с контуром защитного заземления помещения проводом, имеющим сечение не менее 1,5 мм2.

ВНИМАНИЕ
  • ВхоД Ix прибора необходимо беречь от воздействия статического электричества!

  • При работе использовать антистатический браслет, подключив его к клемме заземления на задней панели прибора!

Не прикасаться к внутренним частям разъемов на лицевой панели прибора и кабеля Ix!

Запрещается перемещать и трогать измеряемый объект и кабели в процессе измерения!

2.2 Использование
  • 2.2.1 Перед использованием прибора убедиться в том, что клемма «^» заземления прибора соединена с шиной защитного заземления помещения.

  • 2.2.2 Убедиться в выполнении всех требований предыдущих разделов.

  • 2.2.3 Подключить измеряемый объект в соответствии с рисунком 2 в следующем порядке:

  • - подключить кабель Ux/Uo 4-х контактной цилиндрической вилкой к розетке Ux/Uo прибора, а штекером в экране с проводами к клеммам измеряемого объекта;

  • - подключить кабель Ix штекером в экране к клемме измеряемого объекта;

  • - снять заглушки с триаксиальных разъёмов Ix прибора и кабеля Ix. Подключить кабель Ix к прибору.

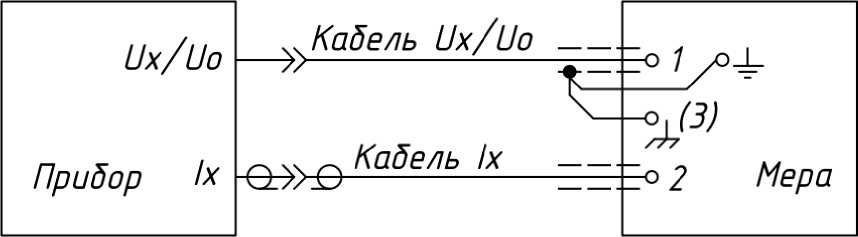

Рисунок 2 - Подключение прибора к измеряемому объекту

  • 2.2.4 Подключить сетевой кабель прибора к сети 220 В, 50 Гц.

  • 2.2.5 Установить выключатель «220V, 50Hz F 0,5A» на задней панели прибора в положение I. При включении питания выполняется инициализация прибора и на экран выводится окно «ВНИМАНИЕ!» с краткими требованиями по эксплуатации прибора. Ознакомиться с требованиями и прикоснуться к экранной кнопке (далее - кнопка) «OK». На экране появится окно начала работы с названием «МеТеОм».

  • 2.2.6 В окне начала работы имеются:

  • - кнопка управления прибором «ИЗМЕРЕНИЕ»;

  • - кнопка регулировки прибора в виде шестерёнки;

  • - наименование и версия встроенного программного обеспечения.

  • 2.2.7 После установления рабочего режима (при превышении времени с

момента последнего измерения 8 ч) требуется выполнить регулировку прибора. Для этого нажать кнопку в виде шестерёнки в правом нижнем углу окна «МеТеОм». Нажать на левый край белого поля ввода в открывшейся панели «ВВЕДИТЕ ПАРОЛЬ!». Набрать пять цифр ___________ пароля,

последовательно нажимая на кнопки с цифрами экранной клавиатуры в соответствии с рисунком 3. При необходимости стереть ошибочно набранный пароль использовать кнопку « < ».

Нажать кнопку «ВВОД» экранной клавиатуры для ввода набранного пароля и входа в окно «РЕЖИМ РЕГУЛИРОВКА».

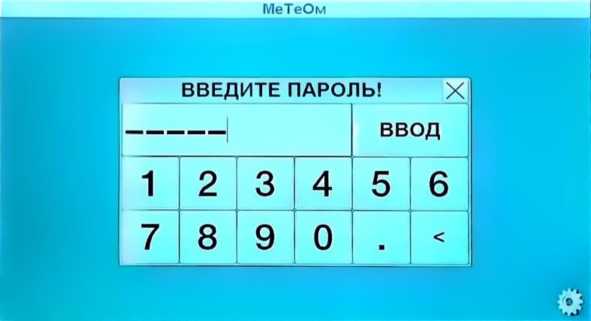

Рисунок 3 - Ввод пароля

Выполнить в порядке возрастания номинальных сопротивлений мер от 1 МОм до 1 ТОм следующие действия:

  • - выбрать номинальное значение сопротивления меры, прикоснувшись к кнопке в виде желтого кружка с обозначением номинального сопротивления, при этом цвет кружка изменится на красный и активируется окно «ДЕЙСТВИТЕЛЬНОЕ»;

  • - нажать на белое поле активного окна и, с помощью экранной клавиатуры, ввести действительное значение меры в тех же единицах, что и номинальное. Набор значения сопротивления производится нажатием кнопок с цифрами и отображается в верхнем поле, при этом:

  • 1) кнопка « . » - ввод разделителя дробной части;

  • 2) кнопка « < » - стирание набранного числа;

  • 3) кнопка « ВВОД » - ввод набранного числа.

  • - нажать кнопку «ПУСК» для вывода на экран окна сообщения «ПОДКЛЮЧИТЕ МЕРУ!» с требуемым значением номинального сопротивления;

  • - подключить требуемую меру в соответствии с рисунком 2. Проверить правильность подключения и нажать кнопку «OK». Регулировка завершится выводом окна сообщения «РЕГУЛИРОВКА ЗАВЕРШЕНА!».

  • - нажать кнопку «OK» и повторить при необходимости предыдущие действия для мер другого номинального сопротивления;

- нажать кнопку «НАЗАД» для выхода из режима регулировки.

  • 2.2.8 Прикоснуться к кнопке «ИЗМЕРЕНИЕ» для вывода следующего окна «РЕЖИМ ИЗМЕРЕНИЕ».

2.2.9 Измерение в режиме прямого измерения
  • 2.2.9.1 Убрать «галочку» (при ее наличии) в кнопке «ИЗМЕРЕНИЕ МЕТОДОМ ЗАМЕЩЕНИЯ», прикоснувшись к ней.

  • 2.2.9.2 Выбрать в поле окна «КОЛИЧЕСТВО ИЗМЕРЕНИЙ» с помощью кнопок «▼», «▲» требуемое количество измерений ( от 1 до 10 ).

  • 2.2.9.3 Нажать кнопку «ПУСК». Прибор выполнит требуемое количество измерений и выведет результаты в окне c названием стадий процесса измерения: «ВЫБОР ПРЕДЕЛА!», «ИДЕТ ИЗМЕРЕНИЕ!», «РЕЗУЛЬТАТ!» в виде значений измеренного сопротивления R.

2.2.10 Измерение в режиме замещения
  • 2.2.10.1 Перейти к 2.2.10.2 при известном действительном значении сопротивления образцовой меры Ro, иначе измерить сопротивление образцовой меры в соответствии с 2.2.9, установив количество измерений 10. Получить 20 результатов измерения, используя кнопку «ПОВТОР». Упорядочить результаты измерений Ri, начиная с минимального значения, таким образом, чтобы значения следующего результата были больше или равны предыдущему (в порядке неубывания) в последовательность Rj. Найти действительное значение сопротивления образцовой меры Ro как медиану по формуле (1).

Ro=0,5-(Rio+Rii),                                 (1)

где R10, R11 - значения 10-го и 11-го результатов измерения в упорядоченной последовательности Rj.

  • 2.2.10.2 Установить «галочку» в кнопке «ИЗМЕРЕНИЕ МЕТОДОМ ЗАМЕЩЕНИЯ», прикоснувшись к ней и активировав окно ввода значения сопротивления образцовой меры в кнопке «Ro, MQ».

  • 2.2.10.3 Прикоснуться к кнопке «Ro, MQ», ввести в поле появившегося окна «КЛАВИАТУРА» с помощью кнопок действительное (либо предварительно измеренное в 2.2.10.1) значение сопротивления образцовой меры Ro в МОм.

Набор значения сопротивления производится нажатием кнопок с цифрами и отображается в верхнем поле, при этом:

  • - кнопка « . » - ввод разделителя дробной части;

  • - кнопка « < » - стирание набранного числа;

  • - кнопка « ВВОД » - ввод набранного числа.

ВНИМАНИЕ

Значение образцового сопротивления вводить в единице соответствующей кнопки.

  • 2.2.10.4 Выбрать в поле окна «КОЛИЧЕСТВО ИЗМЕРЕНИЙ» с помощью кнопок «▼», «▲» требуемое количество измерений ( от 1 до 10 ).

  • 2.2.10.5 Нажать кнопку «ПУСК». Откроется окно в заголовке которого отображаются стадии процесса измерения: «ВЫБОР ПРЕДЕЛА!», «ИДЕТ ИЗМЕРЕНИЕ!», «РЕЗУЛЬТАТ!». В процессе измерения на экран выводятся значения отклонения измеряемого сопротивления от образцового в виде:

  • - относительного отклонения 5R;

  • - значение образцового сопротивления Ro.

  • 2.2.11 Нажать кнопку «ГРАФИК» для просмотра изменения сопротивления при измерении.

  • 2.2.12 Нажать кнопку «ПОВТОР» для продолжения измерений с выбранными ранее условиями.

  • 2.2.13 Нажать кнопку «НАЗАД» для возврата в предыдущие окна при необходимости выбора других условий измерения или окончания работы.

  • 2.2.14 После завершения работы установить выключатель «220V, 50Hz F 0,5A» на задней панели прибора в положение O. Отключить измеряемый объект в порядке обратном 2.2.3.

ВНИМАНИЕ

Устанавливать всегДа на неподключенные триаксиальныеразъёмы прибора и кабеля Ix

заглушки.

2.2.15. Перечень возможных неисправностей в процессе использования прибора по назначению и рекомендации по действиям при их возникновении приведены в таблице 5.

Таблица 5

Наименование неисправности

Вероятная причина неисправности

Способ устранения неисправности

Зависание в процессе измерения

Сбой чтения данных АЦП

Выключить - включить выключатель

«220V, 50Hz F 0,5A»

Сообщения экрана «ОБРЫВ!» или «ПЕРЕГРУЗКА!»

Неправильное подключение; Нет надежного контакта с кабелем;

Сопротивление объекта вне диапазона измерения

Подключить см. 2.2.3; Добиться надежного соединения;

Заменить объект измерения

Сообщение экрана «Допустимое значение Ro от 0.8 MQ до 1.5 TQ»

Сообщения экрана

«3R>50 %»,

«3R<-50 %»

Ошибка ввода значения Ro

Ошибка ввода значения Ro;

Отклонение 3R вне диапазона показаний прибора

Ввести    допустимое

значение Ro в МОм

Ввести значение Ro в

МОм;

Заменить объект измерения

2.3 Действия в экстремальных условиях
  • 2.3.1 При возникновении экстремальных условий эксплуатации прибора (появления запаха горелой изоляции, дыма, искрения) немедленно выключить питание прибора и отключить сетевой кабель от сети 220 В.

  • 3 Техническое обслуживание

    • 3.1 Перечень работ различных видов технического обслуживания приведён в таблице 6.

Таблица 6

Периодичность обслуживания

Содержание работ и метод их проведения

Технические требования

Приборы, инструменты и материалы для проведения работ

1 раз

в квартал

Удаление загрязнений с корпуса прибора бязью, слегка увлажнённой спиртом.

Отсутствие загрязнений.

Бязь, 300 г

Спирт-ректификат,

100 г

1 раз

в квартал

Промывка контактов разъемов Ux/Uo, 1х прибора и кабелей кисточкой, смоченной изопропиловым спиртом. Просушка при температуре от 30 до 45 °C в течении не менее 3-х часов.

Отсутствие загрязнений.

Тонкая кисточка с искусственным ворсом, 1 шт.

Спирт изопропиловый абсолютизированный, 100 г

1 раз

в квартал

Протирка сенсорного экрана.

Отсутствие загрязнений.

Влажные салфетки для мониторов, 1шт.

1 раз год

Поверка

См. раздел 4.

См. раздел 4.

  • 4 Поверка

(с изменением № 1)

4.1 Общие положения
  • 4.1.1 Настоящий раздел устанавливает методы и средства первичной и периодической поверки прибора.

  • 4.1.2 Интервал между поверками (межповерочный интервал) - 1 раз в год.

4.2 Операции и средства поверки
  • 4.2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 7.

Таблица 7

Наименование операции

Номер пункта

Выполнение операций при

первичной поверке

периодической поверке

Внешний осмотр

4.5.3

+

+

Проверка сопротивления изоляции

4.5.4

+

Опробование

4.5.5

+

+

Проверка диапазона показаний относительных отклонений сопротивления 5R

4.5.6

+

+

Регулировка

4.5.7

+

+

Определение относительной погрешности измерений сопротивлений Rx

4.5.8

+

+

  • 4.2.2 При проведении поверки должны применяться средства измерений, указанные в таблице 8.

  • 4.2.3 Все средства измерений, используемые при поверке, должны быть поверены в соответствии с действующим законодательством.

Таблица 8

Наименование средства измерений

Технические характеристики средств измерений

Основные средства измерений

Мера электрического сопротивления однозначная

Р4013

Номинальное сопротивление 106 Ом,

1 разряд

Мера электрического сопротивления однозначная

Р4023

Номинальное сопротивление 107 Ом,

1 разряд

Мера электрического сопротивления однозначная

Р4033

Номинальное сопротивление 108 Ом,

1 разряд

Мера электрического сопротивления однозначная

Р4030

Номинальное сопротивление 109 Ом,

1 разряд

Мера-имитатор

электрического сопротивления Р4085-М1

Номинальное сопротивление, Ом

Класс точности

1010

1 разряд *

1011

1 разряд *

1012

1 разряд *

Мегаомметр М4101

Верхний предел измерений до 200 МОм;

Выходное напряжение до 1000 В.

Средства контроля условий поверки

Гигрометр психрометрический

ВИТ-2

Диапазон измерений температуры от 15 до 40 °С, погрешность измерений температуры ± 0,2 °С; Диапазон измерений относительной влажности от 20 до 90 %, погрешность измерений относительной влажности ± 6 %.

Барометр-анероид метеорологический БАММ-1

Диапазон измерений давления от 80 до 106 кПа, основная погрешность измерений ± 0,2 кПа.

Частотомер Ф 246

Диапазон измерений частоты от 45 до 55 Гц, Пределы допускаемой основной погрешности ± 0,1 %.

Вольтметр Э 545

Диапазон измерений переменного напряжения от 0 до 300 В,

Класс точности - 0,5.

П р и м е ч а н и я: Допускается использовать другие средства измерений, обеспечивающие измерения с необходимой точностью.

* - Допускается использовать меры 2 или 3 разряда при аттестации прибора в качестве эталона 3 или 4 разряда соответственно.

(Измененная редакция, Изм. № 1)

4.3 Требования безопасности
  • 4.3.1 К проведению поверки допускаются лица с квалификационной группой по электробезопасности не ниже II по ПОТЭУ-2014, изучившие настоящую методику и аттестованные в качестве поверителей средств измерений электрических величин.

4.4 Условия поверки и подготовка к ней
  • 4.4.1 Выполнять поверку при нормальных климатических условиях:

  • - температура окружающего воздуха (20 ± 2) °С;

  • - относительная влажность воздуха не более 80 %;

  • - атмосферное давление от 84 до 106 кПа (от 630 до 795 мм рт. ст.);

  • - напряжение питающей сети переменного тока (220,0 ± 4,4) В;

  • - частота питающей сети (50,0 ± 0,5) Гц.

  • 4.4.2 Почистить изоляторы мер, просушить и подготовить меры, действуя согласно соответствующим разделам технической документации данных типов мер. Подготовить другие средства измерений, руководствуясь их технической документацией.

  • 4.4.3 Проводить поверку, действуя согласно разделу 2 данного руководства.

4.5 Проведение поверки
  • 4.5.1 К проведению поверки допускаются лица, изучившие настоящие методические указания и эксплуатационные документы на поверяемый прибор.

  • 4.5.2 В случае получения отрицательного результата при проведении любой из указанных в таблице 7 операций поверку прекращают и признают прибор не пригодным к применению.

4.5.3 Внешний осмотр
  • 4.5.3.1 Удостовериться при проведении внешнего осмотра прибора в следующем:

- полном комплекте прибора;

- отсутствии грубых механических повреждений, отсоединившихся или слабо закреплённых элементов конструкции, которые повлияют на технические характеристики или безопасность персонала при эксплуатации прибора;

- исправности соединительных кабелей.

Прибор, имеющий дефекты, бракуется и отправляется в ремонт.

4.5.4 Проверка сопротивления изоляции
  • 4.5.4.1 Сопротивление изоляции измерять мегаомметром. Проверке подвергается прибор без подключений к разъёмам на передней панели.

Выключатель «220V, 50Hz F 0,5A» на задней панели прибора установить в положение O. Подключить один выходной зажим мегаомметра к замкнутым между собой контактам сетевой вилки прибора, а другой - к клемме заземления «^■» прибора. Измерить сопротивление изоляции.

  • 4.5.4.2 Прибор считается выдержавшим испытание, если электрическое сопротивление изоляции составляет не менее 20 МОм.

4.5.5 Опробование
  • 4.5.5.1 Опробование прибора производится для предварительной оценки его исправности.

При включении прибора необходимо проверить версию программного обеспечения, которая написана в левом углу в нижней части экрана. Она должна быть 20.10.07.

(Измененная редакция, Изм. № 1)

Для опробования выполнить действия, указанные в разделе 2 настоящего руководства, используя меру с известным номинальным значением сопротивления.

4.5.6 Проверка диапазона показаний относительных отклонений сопротивления 6R
  • 4.5.6.1 Подключить меру Р4023 в соответствии с 2.2.3. Открыть окно «РЕЖИМ ИЗМЕРЕНИЕ» прибора, действуя в соответствии с разделом 2.2.8.

  • 4.5.6.2 Выполнить однократные измерения в соответствии с 2.2.10.2-2.2.10.5, устанавливая поочередно значения RO равными 19,996 МОм и 6,668 МОм. Показания прибора должны находится в диапазоне от минус 50 % до плюс 50 %.

(Измененная редакция, Изм. № 1)

  • 4.5.6.3 Повторить действия 4.5.6.2 для значений RO равных 20,004 МОм и

6,6653 МОм. Прибор должен выдать на экран сообщения «3R<-50 %»,«3R>50 %». (Измененная редакция, Изм. № 1)

  • 4.5.6.4 При невыполнении условий 4.5.6.2, 4.5.6.3 перейти к пункту 4.6.2 руководства.

4.5.7 Регулировка
  • 4.5.7.1 Выполнить 2.2.7, вводя требуемые действительные значения сопротивления мер, используемых при поверке.

4.5.8 Определение относительной погрешности измерений сопротивлений Rx
  • 4.5.8.1 Выполнить по 10 измерений мер 1 МОм, 10 МОм, 100 МОм, 1 ГОм, 10 ГОм, 100 ГОм, 1000 ГОм в соответствии с 2.2.9. Занести показания прибора Rв графы таблиц 9, соответствующие номинальному значению сопротивления измеряемой меры, и строки, соответствующие номеру измерения.

(Измененная редакция, Изм. № 1)

Таблица 9

Номер измерения,

i

Результаты измерений Ri, МОм, ГОм для значений номинального сопротивления мер

1 МОм

10 МОм

100 МОм

1 ГОм

10 ГОм

100 ГОм

1000 ГОм

1

2

3

4

5

6

7

8

9

10

  • 4.5.8.2 Найти относительную погрешность 5Ri,  %, для каждого

номинального сопротивления мер по формуле (2).

SR =

100 *(R - Ro )

Ro

(2)

где Ri показания прибора, Ro - действительное значение сопротивления меры.

(Измененная редакция, Изм. № 1)

  • 4.5.8.3 Результат поверки положителен, если значения 5Ri не превышают значений, указанных в таблице 2 для интервалов, соответствующих измеренным значениям Ri.

(Измененная редакция, Изм. № 1)

4.6 Оформление результатов поверки

Результаты поверки оформляется в соответствии с Приказом Минпромторга от 31 июля 2020 г. № 2510.

(Измененная редакция, Изм. № 1)

  • 5 Хранение

    • 5.1  Хранить прибор до введения в эксплуатацию в упаковке предприятия-изготовителя на складах при температуре окружающего воздуха от 0 до 40 °С и относительной влажности воздуха до 80 % при температуре 35 °С.

    • 5.2 Хранить прибор без упаковки следует на складах при температуре окружающего воздуха от 10 до 35 °С и относительной влажности воздуха до 80 % при температуре 25 °С. Помещение для хранения должно удовлетворять требованиям к содержанию коррозионно-активных агентов, предъявляемым к атмосфере типа I по ГОСТ 15150.

    • 5.3 По требованию Заказчика прибор может быть законсервирован для длительного хранения по ГОСТ 9.014.

  • 6 Транспортирование

    • 6.1 Прибор транспортируется в закрытом транспорте любого вида в горизонтальном положении. При транспортировании самолетом прибор помещается в отапливаемый герметизированный отсек.

    • 6.2 Прибор в упаковке транспортируется в условиях, не превышающих предельные:

- температуре от минус 50 °C до 50 °C;

- относительной влажности до 95 % при 30 °C;

- атмосферном давлении от 84 до 106,7 кПа (от 630 до 800 мм рт.ст.);

- транспортная тряска от 80 до 120 ударов в минуту с максимальным ускорением до 30 м/с2 продолжительностью не более 1 ч.

  • 6.3 Не подвергать прибор в упаковке сильным ударам, перегрузкам и воздействию агрессивных легко испаряющихся химикатов и пыли.

  • 7 Утилизация

    • 7.1 Прибор не представляет опасности для жизни, здоровья людей и окружающей среды.

    • 7.2 После окончания срока службы (эксплуатации) составные части прибора сдаются в металлолом в установленном на предприятии порядке.

  • 8 Гарантии изготовителя

    • 8.1 Изготовитель гарантирует соответствие прибора техническим характеристикам, указанным в РЭ при соблюдении условий эксплуатации, транспортирования и хранения, установленных настоящим документом.

    • 8.2 Гарантийный срок прибора составляет 12 месяцев со дня его отгрузки предприятием-изготовителем.

    • 8.3 Потребитель теряет право на гарантийный ремонт при нарушении условий транспортирования, хранения, эксплуатации и целостности пломб предприятия-изготовителя.

  • 9 Свидетельство о приёмке

Измеритель высокоомного сопротивления прецизионный «МеТеОм-01»

РУКЮ.411721.006 зав. № _______________ изготовлен и принят в соответствии с

действующей технической документацией и признан годным для эксплуатации.

Начальник ОТК

М.П. ______________ _________________

личная подпись расшифровка подписи

месяц, год

Первичная поверка измерителя высокоомного сопротивления

прецизионного «МеТеОм-01» РУКЮ.411721.004 зав. № _________________

проведена.

Главный метролог

М.П. _____________ _________________

личная подпись расшифровка подписи

месяц, год

Приложение А

(справочное)

ССЫЛОЧНЫЕ НОРМАТИВНЫЕ ДОКУМЕНТЫ

Обозначение документа на который дана ссылка

Номер раздела, подраздела в котором дана ссылка

ГОСТ 12.0.004-2015

2.1.1

ГОСТ 12.3.019-80

2.1.2

ГОСТ 14254-2015

1.2.13

ГОСТ 15150-69

5.2

ГОСТ 9.014-78

5.3

ГОСТ IEC-61140-2012

1.2.10

ПОТЭУ-2014

Введение, 2.1.1, 4.3.1

Приказ Минпромторга от 31 июля 2020 г. № 2510

4.6

27

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
