УТВЕРЖДАЮ Первый заместитель генерального директора -заместитель по научной работе

Системы видеофнксации нарушений правил дорожного движения «Автопатруль Полоса» Методика поверки

СТАЕ.424252.024МП

Л Ь-6Ч7&&ЛЬ

р.п. Менделееве 2016 г.

СОДЕРЖАНИЕ

Настоящая методика распространяется на системы видеофиксации нарушения правил дорожного движения «Автопатруль Полоса» (далее по тексту - системы) и устанавливает объем и методы первичной и периодических поверок.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

  • 1.2 Последовательность проведения операций должна соответствовать порядку, указанному в таблице 1.

1.3 Поверке подлежит система с аппаратурой навигационной потребителей глобальных навигационных спутниковых систем ГЛОНАСС, GPS (приемник ГЛОНАСС/GPS) в его составе. Таблица 1

Наименование операций

Номер пункта методики поверки

Проведение операции при:

первичной поверке

периодической поверке

1 Внешний осмотр

7.1

+

+

2 Опробование

7.2

+

+

3 Проверка реализации режимов работы

7.3

+

+

4 Идентификация программного обеспечения (ПО)

7.4

+

+

5 Определение абсолютной погрешности измерений интервалов времени

7.5

+

+

6 Определение абсолютной инструментальной погрешности определения координат

7.6

+

+

2 СРЕДСТВА ПОВЕРКИ

  • 2.1 При проведении поверки должны применяться средства поверки, указанные в табли

це 2.

Таблица 2

Наименование средств повер-ки

Технические характеристики средств поверки

Пункт методики поверки

Рекомендуемое средство поверки (тип)

диапазон измерений

Погрешность

1 Модуль коррекции времени

Пределы допускаемой абсолютной   погрешности

синхронизации выходного импульса к шкале UTC ± 1 мс

п. 7.5

МКВ-02Ц

Осциллограф цифровой

число каналов 2, полоса пропускания 25 МГц;

пределы допускаемой абсолютной погрешности измерений постоянного напряжения ±(3 * 10'2х U + 0,1 дел х Ко™ + 1 мВ) для значений Ко>5 мВ/дел

п.7.5

АКИП-4115/1А

2 Аппаратура навигационновременная потребителей глобальных навигационных спутниковых систем ГЛО-HACC/GPS/GA LILEO/SBAS

  • - пределы допускаемой инструментальной погрешности измерения координат в плане ± 1 м;

  • - пределы допускаемого среднеквадратического отклонения синхронизации к UTC(SU) не более 15 нс.

п.7.6

NV08C-CSM-

DR

  • 2.2 Применяемые при поверке средства измерений должны быть поверены, исправны и иметь свидетельства о поверке.

  • 2.3 Допускается применение других средств измерений, обеспечивающих определение метрологических характеристик системы с требуемой точностью.

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки могут быть допущены лица, имеющие высшее или среднее техническое образование, практический опыт в области радиотехнических измерений и аттестованные в качестве поверителей.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки системы следует соблюдать требования безопасности, устанавливаемые руководством по эксплуатации на систему и руководствами по эксплуатации используемого при поверке оборудования.

5 УСЛОВИЯ ПОВЕРКИ
  • 5.1 Поверка производится при условиях:

температура окружающего воздуха от минус 25 до + 50 °C, относительная влажность от 30 до 80 %, атмосферное давление от 84 до 106 кПа,

  • 5.2 Поверка производится аккредитованными организациями в установленном порядке.

6. ПОДГОТОВКА К ПОВЕРКЕ
  • 6.1 Поверитель должен изучить руководство по эксплуатации поверяемой системы и используемых средств поверки.

  • 6.2 Убедиться в правильности соединений составных частей системы.

7 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 7.1 Внешний осмотр

  • 7.1.1 Без подключения системы к источнику питания проверяют:

  • - комплектность;

  • - отсутствие деформаций и трещин корпуса, изломов и повреждений кабелей;

- целостность пломб, наличие заводского номера и маркировки.

  • 7.1.2 Результаты осмотра считать положительными, если комплектность соответствует указанной в формуляре, отсутствуют механические повреждения корпуса и кабелей, места нанесений пломбы, заводского номера и маркировки соответствуют требованиям формуляра.

  • 7.2 Опробование

  • 7.2.1 Подготовить систему к работе и включить ее.

Проверить время включения системы в рабочий режим, наличие изображения на экране подключенного монитора, прохождение режима самотестирования системы и запуск основного ПО, текущее время и дату.

На экране подключенного монитора должна появиться стартовая страница Windows, далее система должна войти в режим ПО. Время загрузки ПО системы не должно превышать 5 мин.

  • 7.2.2 Выключить систему, отключить ключ защиты Strealth USB для исключения несанкционированного копирования. Включить систему, после загрузки системного ПО убедиться в невозможности входа в режимы работы с системой

Выключить систему, включить ключ защиты Strealth USB и войти в рабочий режим системы.

Проверку считать выполненной, если выполняется п. 7.2.2.

  • 7.3 Проверка алгоритма работы системы.

  • 7.3.1 Расположение системы в условиях эксплуатации, представлено на рисунке 1, схема электрического       подключения,       представлена       на       рисунке       2.

Я ;

цхезх&т

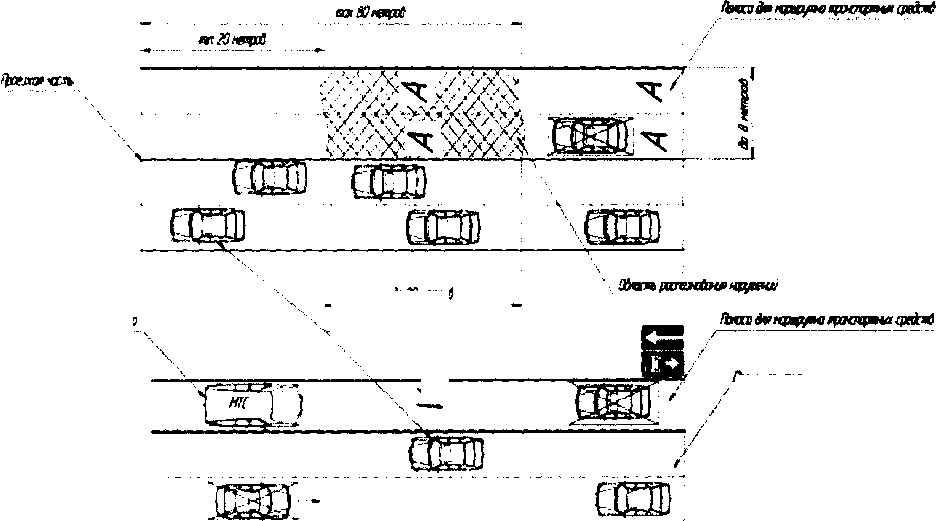

Рисунок 1- Схема размещения системы

ИК-прожектор STS-

10235

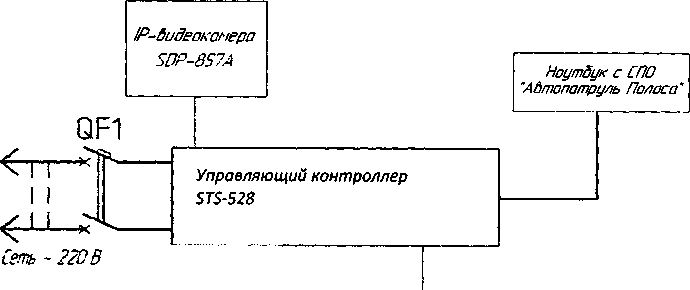

Рисунок 2- Схема подключения системы

  • 7.3.2 Проверка проводится в условиях реальной эксплуатации с использованием транспортного средства, которое намеренно нарушает правила дорожного движения и находится в зоне наблюдения камер системы, которая обеспечивает обнаружение факта движения ТС по полосе для маршрутных транспортных средств или остановки на указанной полосе путем фиксации нарушений с помощью 1Р-видеокамеры.

Изображение, получаемое от IP-видеокамеры SDP-857A обрабатывается управляющим контроллером STS-528 и с помощью специального программного обеспечения (СПО) «Автопатруль Полоса» обнаруживается нарушение правил дорожного движения (ПДД) и распознается государственный регистрационный знак (ГРЗ) транспортных средств нарушителя. Затем СПО позволяет сделать три разборчивых кадра нарушителя (два кадра общего вида транспортного средства (ТС) нарушителя с разницей во времени 1 с, кадр увеличенного номерного знака ТС нарушителя) и выдает информацию о нарушителе по каналу связи. Затем формируется извещение о нарушении, которое передается по GSM-каналу в ЦОД УГИБДД в формате передачи данных «ИБД Регион» путем функций FTP-сервера средствами управляющего контроллера.

Систему считать выдержавшей испытание, если:

а) после включения системы сохранились параметры конфигурации;

б) система зафиксировала нарушения;

в) система отправила информацию по каналу связи.

7.4 Идентификация программного обеспечения
  • 7.4.1 Определение идентификационных данных ПО.

В соответствии с руководством по эксплуатации на системы:

  • - проверить идентификационное наименование ПО;

  • - проверить номер версии (идентификационный номер) ПО;

Результаты поверки считать положительными, если идентификационные данные ПО соответствуют указанным в таблице 3.

Таблица 3

Идентификационные данные (признаки)

Значение

Идентификационное наименование ПО

Специальное программное обеспечение «Модуль навигации» RU.CTAE.50526-01

Номер версии (идентификационный номер) СПО

не ниже 1,0

Цифровой идентификатор СПО (контрольная сумма исполняемого кода)

-

Алгоритм вычисления идентификатора СПО

-

7.5 Определение абсолютной погрешности измерений интервалов времени

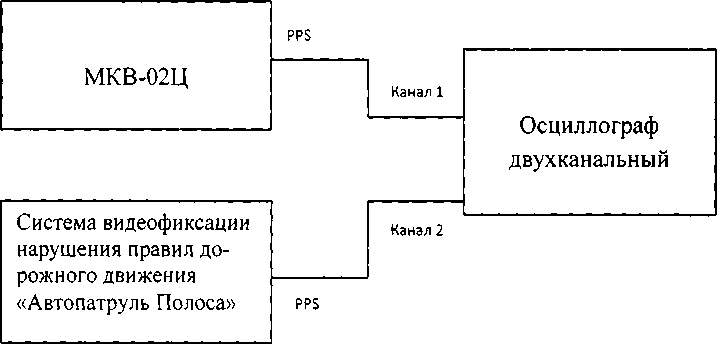

  • 7.5.1 Собрать измерительную схему согласно рисунку 3

Рисунок 3

  • 7.5.2 Убедиться что эталонный источник секундных импульсов (МКВ-02Ц) синхронизирован со шкалой времени UTC (SU).

  • 7.5.3 Настроить двухканальный осциллограф:

  • 7.5.3.1 Установить коэффициенты горизонтального отклонения 1 вольт/ деление для обоих каналов осциллографа.

  • 7.5.3.2 Установить типы входов «постоянный ток» (DC).

  • 7.5.3.3 Установить развертку 500 мкс/деление.

  • 7.5.3.4 Установить тип синхронизации «автоматическая», «по заднему фронту», «источник канал 1».

  • 7.5.3.5 По изображению на экране осциллографа убедиться, что разность задних фронтов секундных импульсов не превышает 1 мс.

  • 7.5.3.6 Результаты поверки считать положительными, если разность задних фронтов секундных импульсов не превышает ± Юме.

  • 7.5.3.7  При получении отрицательных результатов дальнейшее проведение поверки прекращают, систему бракуют и направляют в ремонт.

    • 7.6 Определение погрешности определений координат.

      • 7.6.1 Подключить эталонный навигационный приемник к COM-порту персонального компьютера с предварительно установленным программным обеспечением (например Terminal) для вывода на экран текущих навигационных параметров, полученных через COM-порт эталонного навигационного приемника. Включить эталонный навигационный приемник в соответствии с его инструкцией по эксплуатации и добиться появления на экране значения UTC времени и координат.

      • 7.6.2 Осуществить запись NMEA сообщений с частотой 1 сообщение в 1 с для эталонного приемника и поверяемой системы в течение 20 минут.

      • 7.6.3 Определить систематическую составляющую погрешности определения координат для строк в которых значение PDOP < 3 по формулам (1), (2), например, для координаты В (широты):

AB(j) = B(j)-B(j)„,                           (|)

(2) yv J=l

где B(j)m -значение координаты В в j-ый момент времени, угл. сек., определенное эталонным приемником;

B(j) - значение координаты В в j-ый момент времени, угл. сек., определенная системой;

N - количество измерений.

Аналогичным образом определить систематическую составляющую погрешности определения координаты L (долготы).

  • 7.6.4 Определить среднее квадратическое отклонение (СКО) случайной составляющей погрешности определения широты и долготы по формуле (3).

(3)

  • 7.6.5 Перевести значения погрешностей определения координат в плане (широты и долготы) из угловых секунд в метры по формулам (4), (5).

- для широты:

а(1-е2)

ЛВ(м) ~ агс[ г,----■ АВ(угп -с),

(4)

7 (1-е2 sin2 В)

- для долготы:

,,, a\\-e2)cosB

ДЦм)= arcX -j±====L==== .дцугл. с)> 7(1-e2 sin2 в)3

где а - большая полуось эллипсоида, м;

е - первый эксцентриситет эллипсоида;

1" = 0,000004848136811095359933 радиан (arc 1").

  • 7,6.6 Определить погрешность (по уровню вероятности 0,95) определения координат, например. для координаты В. в соответствии с формулой (6):

    (6)

  • 7.6.7 Результаты поверки считать положительными, если значения погрешности (по уровню вероятности 0,95) определения координат по широте и долготе находятся в пределах ±5 м. В противном случае система направляется в ремонт.

8. ОФОРМЛЕНИЕ РЕЗУ ЛЬТАТОВ ПОВЕРКИ
  • 8.1 На систему, прошедшую поверку с положительными результатами, выдается свидетельство о поверке установленной формы.

  • 8.2 При отрицательных результатах поверки система к применению не допускается и на него выдается извещение о непригодности с указанием причины забракования.

Заместитель начальника НИО-10 -           ---- >

начальник НИЦ ФГУП «ВНИИФТРИ»

Хамадулин
