Методика поверки «Антенна логопериодическая многовибраторная ETS 3148» (ETS 3148.00060326 МП)

УТВЕРЖДАЮ

ETS 3148.00060326 МП

р.п. Менделеево

2020 г.

• 1 Вводная часть

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования к квалификации поверителей

• 5 Требования безопасности

• 6 Условия поверки

• 7 Подготовка к проведению поверки

• 8 Проведение поверки

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки (далее — МП) устанавливает методы и средства первичной и периодической поверки антенны логопериодической многовибраторной ETS 3148, заводской № 00060326 (далее - антенна), изготовленной фирмой «Ап ESCO Technologies Company ETS-LINDGREN», США.

• 1.2 Первичной поверке подлежит антенна до ввода ее в эксплуатацию и выходящую из ремонта.

Периодической поверке подлежит антенна, находящаяся в эксплуатации и на хранении.

• 1.3 Интервал между поверками 2 (два) года.

2.1 При проведении поверки антенны должны быть выполнены операции, приведенные в таблице 1.

Таблица 1

• 2.2 Не допускается проведение поверки отдельных измерительных каналов или отдельных автономных блоков или меньшего числа измеряемых величин или на меньшем числе поддиапазонов.

3.1 При проведении поверки антенны должны применяться средства поверки, которые приведены в таблице 2.

Таблица 2

Продолжение таблицы 2

• 3.2 Допускается использовать аналогичные средства поверки, обеспечивающих определение метрологических характеристик поверяемого комплекса с требуемой точностью.

• 3.3 Средства поверки должны быть исправны, поверены и иметь действующие свидетельства о поверке.

• 4.1 Поверка должна осуществляться лицами со средним или высшим техническим образованием, аттестованными в качестве поверителей в области радиотехнических измерений в установленном порядке и имеющим квалификационную группу электробезопасности не ниже второй.

• 4.2 Перед проведением поверки поверитель должен предварительно ознакомиться с документом ETS 3148.00060326 РЭ «Антенна логопериодическая многовибраторная ETS 3148. Руководство по эксплуатации» (далее - ETS 3148.00060326 РЭ).

• 5.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001, РД 153-34.0-03.150-00, а также требования безопасности, приведённые в ETS 3148.00060326 РЭ и в руководствах по эксплуатации на средства поверки.

• 5.2 Средства поверки должны быть надежно заземлены в соответствии с документацией.

• 5.3 Размещение и подключение измерительных приборов разрешается производить только при выключенном питании.

• 6.1 При проведении поверки должны соблюдаться следующие условия:

• - температура окружающего воздуха от 15 до 25 °C;

• - относительная влажность окружающего воздуха от 30 до 80 %;

• - атмосферное давление от 630 до 800 мм рт. ст.

• 7.1 Перед проведением операций поверки необходимо произвести подготовительные работы, оговоренные в ETS 3148.00060326 РЭ и в руководствах по эксплуатации применяемых средств поверки.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При проведении внешнего осмотра антенны проверить:

• - комплектность и маркировку согласно ETS 3148.00060326 РЭ;

• - чистоту и целостность ВЧ разъема;

• - отсутствие видимых механических повреждений на составных частях антенны;

• - состояние лакокрасочных покрытий;

• - прочность крепления элементов конструкции антенны.

• 8.1.2 Результат внешнего осмотра считать положительным, если:

• - комплектность и маркировка соответствуют п. 4.3 документа ETS 3148.00060326 РЭ;

• - маркировка соответствуют разделу 14 документа ETS 3148.00060326 РЭ;

• - разъем ВЧ цел и чист;

• - отсутствуют видимые механические повреждения;

• - лакокрасочное покрытие не имеет повреждений;

• - крепления элементов конструкции антенны прочны.

В противном случае результат внешнего осмотра считать отрицательным и последующие операции поверки не проводить.

• 8.2.1 Установить антенну на штатив (треногу).

• 8.2.2 Проверить исправность соединительного высокочастотного разъема. Для этого подсоединить высокочастотный кабель из состава рабочего эталона единицы коэффициента калибровки измерительных электрических антенн 2 разряда РЭИА-1 (далее - РЭИА-1) на вход антенны.

• 8.2.3 Сориентировать антенну по высоте. Для чего ослабить фиксирующие болты на штативе (треноге), поднять антенну на необходимую высоту, затянуть болты.

• 8.2.4 Результат опробования считать положительным, если:

-высокочастотный кабель из состава РЭИА-1 присоединяется к входному высокочастотному разъему антенны;

• - антенна плавно вращается по азимуту в пределах от 0 до 360°;

• - имеется возможность ориентировать антенну по высоте.

В противном случае результат опробования считать отрицательным и последующие операции поверки не проводить.

• 8.3.1 Измерение КСВН входа поверяемой антенны проводить с применением анализатора цепей векторного ZVL3. в соответствии с его руководством по эксплуатации.

• 8.3.2 Измерения проводить в режиме панорамного обзора на частотах от 200 до 2000 МГц с шагом 100 МГц.

При измерении КСВН поверяемую антенну сориентировать в сторону свободную от отражающих предметов и на удалении от них не менее 3 м.

• 8.3.3 Подключить испытуемую антенну с помощью кабеля из состава РЭИА-1 (РЭИА-2) к анализатору цепей векторному ZVL3 и в соответствии с его руководством по эксплуатации провести измерения КСВН - K_cmU.

Результат измерений зафиксировать в рабочем журнале.

• 8.3.4 Результаты поверки считать положительными, если значения K_cmU в рабочем диапазоне частот не более 2,3.

• 8.4 Определение диапазона изменения коэффициента калибровки

• 8.4.1 Коэффициент калибровки /<₍ антенны определять на частотах F от 200 до 2000 МГц с шагом 100 Ml ц.

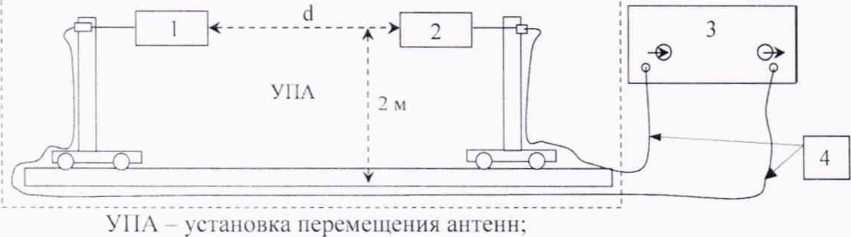

• 8.4.2 Для проведения измерений собрать схему измерений, приведенную на рисунке 1.

• 8.4.3 В качестве излучателя использовать антенны из состава РЭИА-1, РЭИА-2. Излучатель устанавливать в горизонтальной поляризации и ориентировать таким образом, чтобы направление распространения электромагнитной волны было параллельно оси УНА и направлено вдоль У ПА.

• 8.4.4 В качестве измерительной антенны использовать эталонные антенны из состава РЭИА-1. РЭИА-2 или поверяемую антенну.

1Епытусмую антенн) устанавливать от излучателя на расстоянии d = 3 м.

'Эталон 11 ые ан генны у станавливагь:

на частоте 200 МГц по вибраторам, работающим на данной частоте:

на остальных частотах расстоянии d 3 м.

Расс тояние d контролировать с помощью рулетки измерительной.

1 излучатель: 2 измерительная ан тенна:

• 3  измерительный приемник ESPI3 с трекинг-генератором из состава РЭИА-1:

• 4  соедини тельные кабели из состава РЭИА-1.

Рисунок 1

• 8.4.5 Все измерения проводить при одном значении выходной мощности грекинг-генератора измерительного приемника ESP13 - 0 дБ (1 мВт).

• 8.4.6 Установить на измерительном приемнике ESP13 частоту F измерения в соответствии с п. 8.4.1.

• 8.4.7 Подключить излучатель к выходу грекинг-генератора измерительного приемника ESP13 кабелем из состава РЭИА-1.

8.4.8 В соответствие с установленной частотой F выбрать эталонную антенну (таблица 3). Подключить эталонную антенну к входу измерительного приемника ESPI3.

Габлица3

• 8.4.9 Перевести трекинг-генератор измерительного приемника ESPI3 в состояние «ВКЛЮЧЕН». По показаниям дисплея произвести отсчет среднего квадратического значения напряжения Uj, в дБ (1 мкВ), на выходе эталонной антенны. Зафиксировать результат в рабочем журнале.

Установить трекинг-генератор в состояние «ВЫКЛЮЧЕН».

• 8.4.10 Заменить эталонную антенну на УПА поверяемой антенной и подключить ее к входу измерительного приемника ESPI3 тем же кабелем, что и подключалась эталонная антенна. Перевести трекинг-генератор измерительного приемника ESPI3 в состояние «ВКЛЮЧЕН». По показаниям дисплея произвести отсчет среднего квадратического значения напряжения U_A, в дБ (1 мкВ) на выходе испытуемой антенны. Зафиксировать результат в рабочем журнале.

• 8.4.11 Вычислить значение коэффициента калибровки поверяемой антенны К_А, в дБ (1 м*¹), по формуле (1):

K_A=K₃+U₃~U_A,                         (1)

где Лэ. дБ (1 м'¹) - значения коэффициента калибровки эталонной антенны;

t/э. дБ (1 мкВ) - напряжение, измеренное на выходе эталонной антенны в п. 8.4.9; U_A< дБ (1 мкВ) - напряжение, измеренное на выходе поверяемой антенны в п. 8.4.10. Результаты вычислений зафиксировать в рабочем журнале.

• 8.4.12 Повторить операции п.п. 8.4.6- 8.4.11 для всех частот F по п. 8.4.1.

• 8.4.13 Результаты поверки считать положительными, если в диапазоне частот от 200 до 2000 МГц коэффициент калибровки К_А поверяемой антенны находится в пределах от 9 до 31 дБ(1 м'¹).

В противном случае результат поверки считать отрицательным.

• 8.4.14 При первичной поверке полученные значения К, зафиксировать в таблице 2 раздела 8 «Поверка антенны» ЕМСО 3148В РЭ.

• 8.5.1 Для определения абсолютной погрешности коэффициента калибровки в диапазоне частот от 200 до 2000 МГц выполнить операции п. 8.4 настоящей МП.

Результаты измерений и вычислений зафиксировать в рабочем журнале.

• 8.5.2 Рассчитать абсолютную погрешность коэффициента калибровки, Д_л, в дБ (м^_|), по формуле (2):

Д.                                                     (2)

где К_А - значение коэффициента калибровки в дБ (м^_|), полученное при периодической поверке антенны.

К_АП - значения калибровочного коэффициента поверяемой антенны, в дБ (м ’), приведенные в таблице 2 раздела 8 «Поверка антенны» ЕМСО 3148В РЭ.

• 8.5.3 Результаты поверки считать положительными, если полученные значения Д _л находятся в пределах ±2,0 дБ (м^_|).

• 9.1 Антенна логопериодическая многовибраторная ETS 3148. признается годной, если все результаты операций поверки положительные.

• 9.2 На антенну логопериодическую многовибраторную ETS 3148, признанную годной, выдается свидетельство о поверке установленной формы.

Знак поверки наносить в виде наклейки или оттиска клейма поверителя на свидетельство о поверке.

• 9.3 При отрицательных результатах поверки антенна логопериодическая многовибраторная ETS 3148, к применению не допускается и на нее выдается извещение о непригодности с указанием причин забракования.

Начальник отдела 10 НИО-1 ФГУП «ВНИИФТРИ»

. Николаев
