Методика поверки «Системы лазерные координатно-измерительные Leica Absolute Tracker серий AT930 и AT960» (MП №203-1-2019)

ФГУП «ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ»

ФГУП «ВНИИМС»

УТВЕРЖДАЮ Зам. директора й метрологии П «ВНИИМС»

Н.В. Иванникова 2019 г.

МЕТОДИКА ПОВЕРКИ

МП № 203-1-2019

Настоящая методика поверки распространяется на системы лазерные координатно-измерительные Leica Absolute Tracker серий АТ930 и АТ960 (далее -системы) производства Leica Geosystems AG, Швейцария и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

• 1.1. При проведении поверки систем должны быть выполнены операции и применены средства поверки, указанные в таблице 1. Таблица 1.

  Наименование операции

  Внешний осмотр Опробование Идентификация программного обеспечения_____

  Определение абсолютной погрешности определения пространственных координат во всем рабочем объеме

  Номер пункта методики поверки

  • 5.1.

  • 5.2.

  Средства поверки

  Визуально Визуально

  5.3.

  Проведение операции при

  первичной |периодической поверке

  поверке

  Определение абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений с



  Рабочий эталон 3-го разряда согласно Г осударственной поверочной схеме для средств измерений геометрических параметров поверхностей сложной формы, утвержденной приказом Росстандарта № 2340 от 9 ноября 2018 г. (меры для поверки систем лазерных координатноизмерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901; per. №58461-14); Рулетка измерительная металлическая Р20УЗК (per. №35280-07). Рабочий эталон 3-го разряда согласно Г осударственной поверочной схеме для средств измерений геометрических параметров поверхностей сложной



  помощью дополнительных устройств



формы, утвержденной приказом Росстандарта № 2340 от 9 ноября 2018 г. (меры для поверки систем лазерных координатноизмерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901; per. №58461-14); Рулетка измерительная металлическая Р20УЗК (per. №35280-07).

Допускается применять другие, вновь разработанные или находящиеся в эксплуатации средства поверки, удовлетворяющие по точности требованиям настоящей методики и прощедщие поверку в органах метрологической службы.

• 2.1. При проведении поверки систем, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на приборы и поверочное оборудование, правилам по технике безопасности, действующим на месте проведения поверки.

• 3.1. Поверку следует проводить в нормальных условиях применения приборов:

• - температура окружающего воздуха, °C                                 20±5;

• - относительная влажность воздуха, %, без конденсата, не более            90.

А также должны отсутствовать вибрации, тряска, удары, дополнительные электрические и магнитные поля, являющиеся источником погрещности выполняемых измерений.

• 3.2. Приборы, другие средства измерений и меры для поверки выдерживают не менее 4 часов при постоянной температуре, соответствующей нормальным условиям работы систем.

• 4.1. Перед проведением поверки должны быть выполнены следующие подготовительные работы:

• - Проверить наличие действующих свидетельств о поверке на средства поверки;

• - Приборы и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией.

• 5. ПРОВЕДЕНИЕ ПОВЕРКИ

При внешнем осмотре проверяют соответствие внешнего вида системы эксплуатационной документации, комплектность, маркировку.

Проверяют отсутствие механических повреждений системы, влияющих на ее работоспособность и ухудшающих ее внешний вид, а также целостность кабелей передачи данных и электрического питания.

Система считается поверенной в части внешнего осмотра, если установлено полное соответствие конструктивного исполнения, комплектности, маркировки, а также отсутствуют механические повреждения системы, кабелей передачи данных и электрического питания.

Перед опробованием системы должны быть проведены подготовительные работы согласно эксплуатационной документации, в том числе ее включение.

При опробовании проверяется работоспособность в соответствии с требованиями ее технической документации.

Система считается поверенной в части опробования, если установлено, что она функционирует в соответствии с технической документацией.

Идентификацию программного обеспечения (ПО) проводят по следующей методике:

• - проверить идентификационное наименование программного обеспечения и его версию;

• - установить уровень защиты ПО в соответствии с Р 50.2.077-2014.

Системы считаются поверенными в части программного обеспечения, если их ПО соответствует данным в таблице 2.

Таблица 2

Абсолютная погрешность определения пространственных координат во всем рабочем объеме определяется с помощью мер для поверки систем лазерных координатно - измерительных Leica Absolute Tracker АТ401, Leica Absolute Tracker AT402, Leica Absolute Tracker AT901 длиной 2,5 м. Также при поверке систем допускается использование меры длиной не менее 1 м.

Меру необходимо располагать в четырех положениях, максимально отличных друг от друга. Вертикально, горизонтально и в двух диагоналях в вертикальной плоскости, перпендикулярной лучу (рисунок 1).

Рисунок 1 - Расположения меры

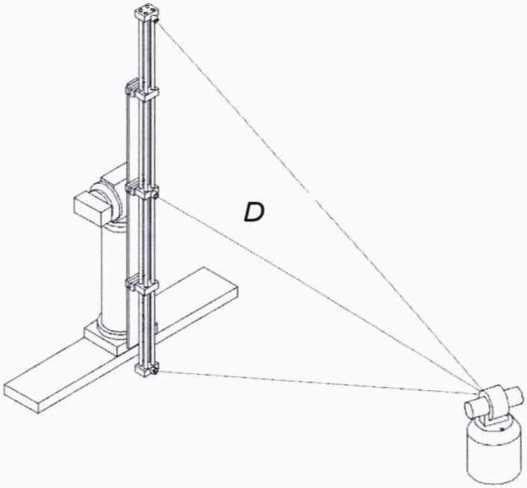

2). На расстоянии D = 3,5 м от меры установить проверяемую систему таким образом, чтобы середина меры и лазерный луч системы лежали на одной горизонтальной прямой. Произвести по три измерения длины меры при азимутальных углах системы 0°, 90°, 180° и 270°.

Рисунок 2 - Схема взаимных расположений меры относительно системы (при вертикальном положении меры)

Затем установить систему на расстоянии D=6 м. Измерить длину меры при азимутальных углах системы 0°, 90°, 180° и 270° по три раза.

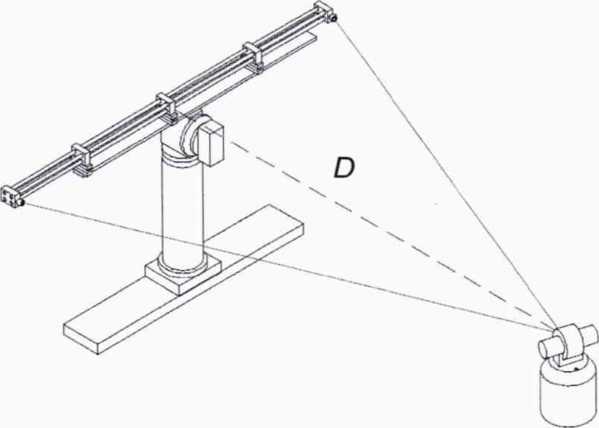

Закрепить меру горизонтально на стойке (рисунок 3). На расстоянии D = 1,7 м от меры установить проверяемую систему таким образом, чтобы середина меры и лазерный луч системы лежали на одной горизонтальной прямой. Произвести по три измерения длины меры при азимутальных углах системы 0°, 90°, 180° и 270°.

Рисунок 3 - Схема взаимных расположений меры относительно системы (при горизонтальном положении меры)

Затем установить систему на расстоянии D=3,5 м. Измерить длину меры при азимутальных углах системы 0°, 90°, 180° и 270° по три раза. То же самое повторить на расстоянии D=6 м.

Закрепить меру под наклоном 45° вправо на стойке (рисунок 4).

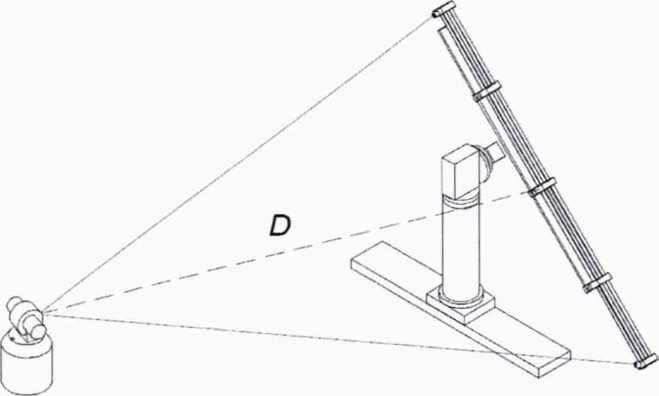

Рисунок 4 - Схема взаимных расположений меры относительно системы (при положении меры под углом 45° с наклоном вправо)

На расстоянии 0=3,5 м от меры установить проверяемую систему таким образом, чтобы середина меры и лазерный луч системы лежали на одной горизонтальной прямой. Произвести по три измерения длины меры при азимутальных углах системы 0°, 90°, 180° и 270°.

Затем установить систему на расстоянии D=6 м. Измерить длину меры при азимутальных углах системы 0°, 90°, 180° и 270° по три раза.

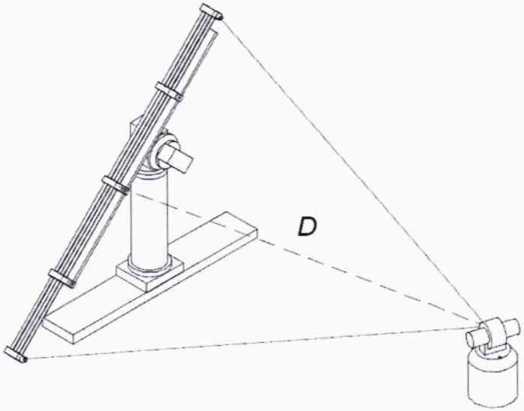

Меру закрепить под наклоном 45° влево на стойке (рисунок 5).

Рисунок 5 - Схема взаимных расположений меры относительно системы (при положении меры под углом 45° с наклоном влево)

На расстоянии D=3,5 м от меры установить проверяемую систему таким образом, чтобы середина меры и лазерный луч системы лежали на одной горизонтальной прямой. Произвести по три измерения длины меры при азимутальных углах системы 0°, 90°, 180° и 270°.

Затем установить систему на расстоянии D=6 м. Измерить длину меры при азимутальных углах системы 0°, 90°, 180° и 270° по три раза.

Абсолютную погрешность определения пространственных координат рассчитать по формуле:

А _ £изм Ьд

где 1^изм ■ измеренное значение меры, - действительное значение меры.

Система считается поверенной в части абсолютной погрешности определения пространственных координат во всем рабочем объеме, если полученное значение А не превышает ±(10+5-L), где L - расстояние от системы до отражателя, м.

ДЛИНЫ

Если при поверке используется мера длиной 1 метр или более и другого конструктивного исполнения, допускается измерять ее длину по следуюшей схеме (таблица 3):

Таблица 3 - Способ

• 5.5. Определение абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений с помощью дополнительных устройств

Определение абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений с помощью дополнительных устройств производится с помощью меры длиной не менее 1 метра. Дополнительные устройства используются со стандартным щупом. В качестве вспомогательных средств измерений могут использоваться две сферы диаметром не менее 12 мм.

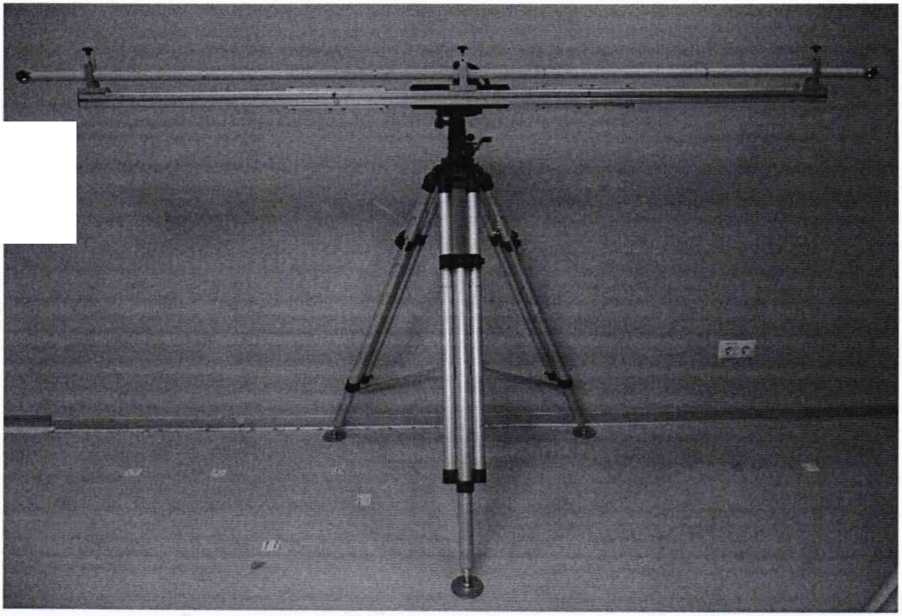

Перед началом работы следует собрать меру и установить ее на штатив (рисунок 6).

Рисунок 6 - Общий вид меры, установленной на штативе

• 5.5.1. Определение абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений с помощью контактного щупа Leica Т-РгоЬе или многофункционального устройства Leica Т-Мас

При измерении длины меры с помощью контактного щупа Leica Т-РгоЬе или многофункционального устройства Leica Т-Мас меру поочередно устанавливают относительно системы на расстояниях, указанных в таблице 4. В каждом из положений меры измеряют расстояние между центрами уголковых отражателей, установленных на концах меры, по три раза.

в зависимости от модели системы

4 - Точки

Абсолютную погрешность определения пространственных координат рассчитать по формуле:

Д_

где L,j3„ - измеренное значение меры, - действительное значение меры.

Система считается поверенной в части абсолютной погрешности измерений пространственных координат при выполнении измерений на контактный щуп Leica Т-РгоЬе или многофункциональное устройство Leica Т-Мас, если полученное значение абсолютной погрешности определения пространственных координат во всем рабочем объеме при вьшолнении измерений на контактный щуп Leica Т-РгоЬе или многофункциональное устройство Leica Т-Мас А не превьииает ±(30+5-L), где L — расстояние от системы до отражателя, м.

• 5.5.2. Определение абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений с помощью сканирующих устройств LAS-XL, LAS и Leica T-Scan 5

При измерении длины меры с помощью сканирующих устройств LAS-XL, LAS или Leica T-Scan 5 меру устанавливают поочередно на расстояниях, указанных в таблице 4. В каждом из положений меры по три раза выполняют сканирование сферических отражателей на концах меры с последующим определением координат центров отражателей и вычислении расстояния между координатами центров отражателей.

Абсолютную погрешность определения пространственных координат рассчитать по формуле:

Л=

где L,t3„ - измеренное значение меры, - действительное значение меры.

Система считается поверенной в части абсолютной погрешности измерений пространственных координат при выполнении измерений с помощью сканирующих устройств LAS-XL, LAS и Leica T-Scan 5, если полученное значение абсолютной погрешности определения пространственных координат во всем рабочем объеме при выполнении измерений с помощью сканирующих устройств LAS-XL, LAS и Leica Т-Scan 5 А не превышает значений, указанных в таблице 5.

Таблица 5 - Метрологические характеристики систем с помощью сканирующих ств LAS-XL, LAS и Leica T-Scan 5

При положительных результатах поверки оформляется свидетельство о поверке по форме приложения 1 Приказа Минпромторга России № 1815 от 02.07.15 г.

При отрицательных результатах поверки оформляется извещение о непригодности по форме приложения 2 Приказа Минпромторга России № 1815 от 02.07.2015 г.

Знак поверки наносится на свидетельство о поверке.

Н.А. Табачникова

К.И. Маликов

Зам. начальника отдела 203 ФГУП «ВНИИМС»

Инженер отдела 203 ФГУП «ВНИИМС»
