СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор ООО "ВолгоградПроектМонтаж"

х'

_____i_*/B.B. БашКин W &>

Руководитель ГЦИ СИ

НИИМС»

В.Н. Яншин

(||ВоАТОТрадПрое1тМоитаж».

Wv J$!h

«25» апреля 2013 г.

«19» апреля 2013 г.

Аппараты высоковольтные испытательные «СКАТ-М100В»

МЕТОДИКА ПОВЕРКИ

4227-008-78665597-2013 МП г. Москва 2013

Содержание

ВВОДНАЯ ЧАСТЬ

ПРИЛОЖЕНИЕ А

Настоящая методика устанавливает методы и средства проведения первичной и периодической поверок на аппараты высоковольтные испытательные «СКАТ-М100В» (далее по тексту - аппарат), выпускаемую ООО «ВолгоградПроектМонтаж», г. Волгоград.

На испытания представляют один аппарат, укомплектованный в соответствии с паспортом, и комплект следующей технической и нормативной документации:

- паспорт ПС;

- методика поверки МП.

Межповерочный интервал - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки аппарата должны быть выполнены операции, приведенные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции

Пункт методики поверки

Первичная поверка

Периодическая поверка

1 Внешний осмотр

7.1

да

да

7.2

да

да

2 Проверка функционирования

аппарата

2.1 Проверка функционирования

7.2.1

да

да

звуковой сигнализации аппарата, органов индикации, управления 2.2 Проверка автоматического

7.2.2

да

да

отключения высокого напряжения при срабатывании контакта дверцы

3 Проверка соответствия программного соответствия

7.3

да

да

4 Определение метрологических характеристик

4.1 Проверка пределов допускаемой относительной погрешности измерения напряжения переменного тока в диапазоне 10,0.. .100,0 кВ

7.4

да

да

2 СРЕДСТВА ПОВЕРКИ

2.1 При проведении поверки должны применяться средства измерений, перечисленные в таблице 2.

Таблица 2 - Эталонные и вспомогательные средства поверки

Наименование

Требуемые технические характеристики

Рекомендуемый тип

Кол.

Диапазон измерения

Погрешность или класс точности

Киловольтметр спектральный цифровой

0,2...120 кВ

±(0,25 + 0,05)%

КВЦ-120

1

Термометр ртутный стеклянный лабораторный

0 - 50 °С

±0,1 °С

ТЛ-4

1

Барометр-анероид метеорологический

80 - 106 кПа

± 0,2 кПа

БАММ-1

1

Психрометр

10 - 100 %

6 %

М-34М

1

Примечания

  • 1. Вместо указанных в таблице 2 эталонных и вспомогательных средств поверки, разрешается применять другие аналогичные измерительные приборы, обеспечивающие измерение соответствующих параметров с требуемой точностью.

  • 2. Все средства измерений должны быть исправны, поверены и иметь свидетельства (отметки в формулярах или паспортах) о поверке.

  • 3. Все источники питания должны быть аттестованы и иметь действующие аттестаты

3 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 3.1 К проведению поверки допускают лиц, аттестованных в качестве поверителей средств измерений электрических величин.

  • 3.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право работы в электроаппаратах с квалификационной группой по электробезопасности не ниже III.

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 4.1 При проведении поверки необходимо соблюдать требования безопасности, регламентируемые Межотраслевыми правилами по охране труда (правила безопасности) ПОТ Р М-016-2001 РД 153-34.0-03.150-00, а также требования безопасности, приведенные в руководствах по эксплуатации на применяемое оборудование.

  • 4.2  Лица, допускаемые к поверке аппарата, должны иметь группу по электробезопасности не ниже IV.

  • 4.3 Средства поверки должны быть заземлены гибким медным проводом сечением не менее 4 мм2. Подсоединение зажимов защитного заземления к контуру заземления должно осуществляться ранее других соединений. Отсоединение заземления при разборке измерительной схемы должно производиться после всех отсоединений.

  • 4.4 Снятие остаточного заряда на генераторе высоковольтном и на высоковольтных емкостях должно производиться посредством наложения заземления с помощью изолирующей штанги.

  • 4.5  Розетка однофазной сети питания аппарата должна быть снабжена контактом заземления, подключенным к контуру защитного заземления.

  • 4.6 Помещения, предназначенные для поверки, должны удовлетворять требованиям пожарной безопасности по ГОСТ 12.1.004.

  • 4.7 Должны быть проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

  • 4.8 Помещение для поверки должно иметь:

шину заземления;

аварийное освещение или переносные светильники с автономным питанием; средства пожаротушения;

средства для оказания первой помощи пострадавшим.

5 УСЛОВИЯ ПРОВЕДЕНИЯ ПОВЕРКИ

Поверка производится при нормальных условиях по ГОСТ 22261:

температура окружающего воздуха                       (20 ± 5) °С;

относительная влажность:                                    (30.. .80) %;

атмосферное давление:                                    (84.. .106) кПа;

частота питающей сети:                                   (50 ± 2) Гц;

напряжение питающей сети:                              (220 ± 5) В;

коэффициент несинусоидальности формы кривой напряжения:

не более                                                     5 %.

5 %.

6 ПОДГОТОВКА К ПОВЕРКЕ

Перед поверкой должны быть выполнены следующие подготовительные работы:

  • -     аппарат должен быть выдержан не менее 1 часа при нормальных условиях внешней среды, если перед поверкой он содержался в условиях, отличающихся от указанных.

  • -     выполнены операции по подготовке к работе, предусмотренные руководствами по эксплуатации применяемых средств измерений.

  • 7 ПРОВЕДЕНИЕ ПОВЕРКИ

7.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого аппарата следующим требованиям:

  • -  комплектность должна соответствовать паспорту.

  • -  все органы коммутации должны обеспечивать надежность фиксации во всех позициях;

  • -  не должно быть механических повреждений корпуса, органов управления. Все надписи должны быть четкими и ясными;

  • -  все разъемы, клеммы и провода не должны иметь повреждений, следов окисления и загрязнений;

При наличии дефектов аппарат бракуют и поверку прекращают.

  • 7.2 Проверка функционирования аппарата

    • 7.2.1 Проверку функционирования звуковой сигнализации аппарата, органов индикации, управления проводят в процессе его работы в соответствии с п. 6. ПС.

1) Проверку функционирования звуковой сигнализации проводят в следующей последовательности:

  • - собирают схему, приведенную на рис. 1;

  • - включают аппарат клавишей "Сеть";

- устанавливают кювету с маслом на столик;

- нажимают клавишу "МЕНЮ";

- выбирают в меню пункт "Звук";

- с помощью кнопки "Выбор" устанавливают значение «включен»;

- выбирают в меню пункт "Колич. измерений";

- с помощью кнопки "Выбор" устанавливают значение количества измерений - 1;

- нажимают клавишу "ПУСК", аппарат выполнит одно измерение и по его окончании воспроизведет прерывистый звуковой сигнал.

- по окончании испытания отключают высокое напряжение , нажав клавишу "Сеть". При невыполнении вышеуказанных условий настоящей методики поверку прекращают и аппарат бракуют.

2) Проверку отображения индикации на лицевой панели аппарата проводят визуально в процессе его работы в соответствии с п. 6. ПС.

Аппарат должен обеспечивать:

- цифровую индикацию напряжения, кВ;

- цифровую индикацию скорости нарастания выходного напряжения;

- индикацию порога срабатывания защиты;

- цифровую индикацию количества измерений;

- цифровую индикацию времени измерения;

- индикацию среднего напряжения;

- индикацию среднеквадратичного значения;

- индикацию коэффициента вариации;

- индикацию наличия высокого напряжения;

- индикацию наличия питания 220 В;

- работу кнопки "Меню";

- работу кнопки "Пуск";

- работу кнопки "Стоп";

- работу кнопки "Выбор";

- работу кнопки "▲";

- работу кнопку "▼";

- работу кнопки "Сеть"

Результаты поверки считаются удовлетворительными, если вышеперечисленная индикация и работа органов управления обеспечивается.

При невыполнении вышеуказанных условий настоящей методики поверку прекращают и аппарат бракуют.

7.2.2 Проверка автоматического отключения высокого напряжения при срабатывании контакта дверцы

- включают аппарат клавишей "Сеть";

- нажимают клавишу "Пуск" и дожидаются начала набора выходного напряжения;

- открывают дверцу;

- индикатор «Вкл. высокое» на передней панели гаснет;

- отключают аппарат в соответствии с паспортом.

-наблюдают автоматическое отключение высокого напряжения аппаратом при открытии дверцы.

При невыполнении вышеуказанного условия настоящей методики поверку прекращают и аппарат бракуют.

7.3 Проверка соответствия программного соответствия
  • 7.3.1 Проверка номера версии встроенного ПО производится при включении аппарата. Во время включения аппарата в нижней строке индикатора появляется надпись «ver 3.30»., которая должна соответствовать версии ПО, указанной в таблице 3

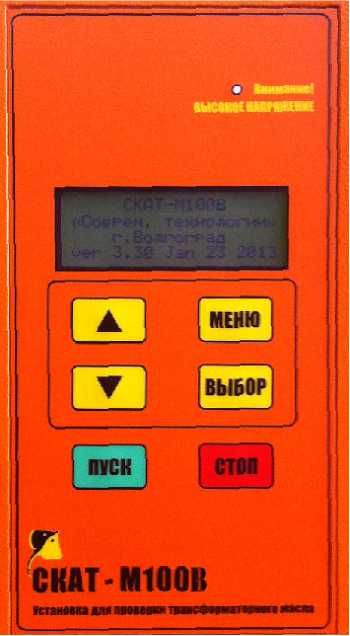

Рис. 1 Проверка версии встроенного ПО

  • 7.3.2 Проверка номера версии внешнего ПО производится следующим образом: запускают на персональном компьютере программу skatM10012.exe В верхнем меню выбирают «Помощь», далее - «О программе». В открывшемся окне появляется наименование внешнего ПО - «skatM10012» и версия программы - 4.00, что соответствует указанным в таблице 3.

Таблица 3

Наименова

ние ПО

Идентификационное наименование

ПО

Номер версии

(идентификационный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм вычисления цифрового идентификатора ПО

Встроенное

СКАТ-М100В

3.30

6Bh

CRC-8

Внешнее

skatМ10012.exe

4.00

1726EDFAh

CRC-32

При невыполнении вышеуказанного условия настоящей методики поверку прекращают и аппарат бракуют.

7.3. Определение метрологических характеристик 7.3.1 Проверку пределов допускаемой относительной погрешности измерения напряжения переменного тока в диапазоне 10,0...100,0 кВ проводят в следующей последовательности:

-собирают схему, приведенную на рис. 2 (Приложение А).

- разводят электроды аппарата на максимальное расстояние. Заливают в кювету трансформаторное масло и дополнительно устанавливают в зазор пластину диэлектрика, для исключения пробоя межэлектродного зазора при значениях менее 90 кВ.

- включают аппарат клавишей "Сеть"

- в меню выбирают пункт "Поверка"

- нажимают клавишу "▲".

- плавно повышают высокое напряжение, устанавливают поочередно значения напряжения 10, 30, 50, 70 , (95±5) кВ. Фиксируют значение напряжения по цифровому индикатору напряжения аппарата и по контролирующему эталонному прибору PV1.

- отключают высокое напряжение;

- отключают аппарат в соответствии с паспортом.

-обработку результатов измерений проводят в следующей последовательности:

  • •  Определяют в каждой точке относительную погрешность по формуле:

$от.. = (U"~. U100% (1)

U0

где

Un - показания значения напряжения на дисплее аппарата «СКАТ-М100В», кВ;

U0 - показания эталонного прибора PV1, кВ.

  • •   Сравнивают полученную относительную погрешность с пределами относительной погрешности, рассчитанными по формуле:

±[ 2,5+0,1( | Xk/x | - 1)] % (2)

где

Xk - верхнее значение диапазона измерения «СКАТ-М100В», где Xk= 100 кВ ;

x - значение напряжения в поверяемых точках .

Результаты поверки считаются положительными, если во всех поверяемых точках относительная погрешность измерения напряжения переменного тока находится в пределах ±[ 2,5+0,1( | Xk/Х | - 1)] %

При отрицательном результате аппарат бракуется и поверка прекращается.

  • 8 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 8.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

    • 8.2 Допускается вместо оформления свидетельства о поверке на корпус СИ наносить оттиск поверительного клейма (пломбы) таким образом, чтобы гарантировалась невозможность вскрытия корпуса без нарушения целостности оттиска, а в паспорте в разделе «Поверка изделия в эксплуатации» наносить подпись поверителя и оттиск поверительного клейма.

    • 8.3 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на СИ гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.

СХЕМА КОНТРОЛЯ ПАРАМЕТРОВ

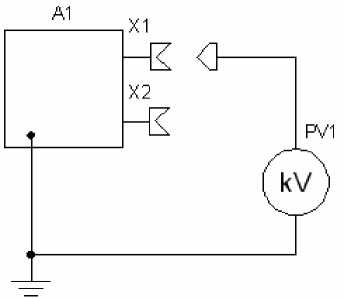

Рис. 2 Схема соединений.

A1 - аппарат СКАТ-М100В

PV1 - образцовый киловольтметр

X1, X2 - высоковольтные электроды

Приложение А (обязательное)
