Введение

Настоящая методика предназначена для проведения первичной и периодической поверок Приборов для измерений электроэнергетических величин и показателей качества электроэнергии «Энергомонитор-З.ЗТ1» (в дальнейшем - Прибор ЭМ-З.ЗТ1).

Настоящая методика устанавливает объем, условия поверки, методы и средства поверки Прибора ЭМ-З.ЗТ1 и порядок оформления результатов поверки.

Методика распространяется на вновь изготавливаемые, выпускаемые из ремонта и находящиеся в эксплуатации Приборы ЭМ-3 .ЗТ1.

Межповерочный интервал - 2 года.

Приборы ЭМ-З.ЗТ1 выпускаются в двух вариантах исполнения: «Энергомонитор-З.ЗТ1» и «Энергомонитор-3.ЗТ1-С».

Модификация «Энергомонитор-3.ЗТ1-С» не позволяет производить измерение ПКЭ и регистрацию параметров электрической сети.

Приборы ЭМ-З.ЗТ1 могут комплектоваться различными типами первичных преобразователей тока. По метрологическим характеристикам Приборы ЭМ-З.ЗТ1 выпускается в различных вариантах исполнения в зависимости от типа первичных преобразователей тока (см. табл. 6.1).

1 Операции поверки

При проведении поверки должны быть выполнены операции, указанные в таблице 1.1.

Таблица 1.1

Наименование операции

Номер пункта методики поверки

Первичная поверка

Периодическая поверка

Внешний осмотр

6.1

+

+

Проверка сопротивления изоляции

6.2

+

+

Опробование

6.3

+

+

Определение основных метрологических характеристик

6.4

+

+

Проверка исправности входа “Fbx ”

6.5

+

+

Проверка параметров сигнала на выходе г ВЫХ.

6.6

+

+

2 Средства поверки
  • 2.1 При проведении поверки рекомендуется применять средства и вспомогательное оборудование, указанные в таблице 2.1.

Таблица 2.1

Наименование оборудования

Основные характеристики

Пункты методики поверки

1 Установка поверочная универсальная «УППУ-МЭ 3.1К»

Диапазон регулирования напряжения 1 -500 В, диапазон регулирования тока 0.005-100 А, погрешность измерения тока: ± [0,01+0,005 |(1н/1) -1|] для 1н от 0,1 А до 100 А, ± [0,01+0,01 |(1н/1) -1|] для 1н 0,05 А, погрешность измерения напряжения ± [0,01+0,005 |(UH/U) —11], погрешность измерения активной мощности ± [0,015+0,005 |(РН/Р) -1|].

6.4.1

6.4.2.1

  • 6.4.3

  • 6.4.4

  • 6.4.5

  • 6.4.6

    • 6.5

    • 6.6

2 Калибратор программируемый П320

Относительная погрешность задания напряжения не хуже 0,01%

6.4.2.2

3 Устройство поверки измерительных трансформаторов К53 5

Погрешность при измерении амплитудной погрешности измерительных трансформаторов напряжения и тока ± 0,005 %; погрешность при измерении угловой погрешности измерительных трансформаторов напряжения и тока ± 0,3 '.

  • 6.4.5

  • 6.4.6

4 Частотомер 43-63

Погрешность ± 5-Ю'7 за 12 месяцев

6.4.7

6.5

5 Генератор ГЗ-122

Диапазон установки частоты 0.001 -106 Гц Погрешность установки частоты ±5 * 10‘7f

6.5

6 Осциллограф С1-137

Полоса пропускания > 1МГц, Ubx от 0.01 до 5 В/дел. Rbx > 1 МОм, Свх > 50 рФ.

6.6

7 Резистор С2-23 0,25Вт ЮкОм

0,25 Вт 10 кОм ±5 %

6.6

8 Мегаомметр Ф4101

Диапазон измерений 0-20 ГОм. Относительная погрешность ± 25 %.

6.2

9 Персональный компьютер Pentium 4 2.4 ГГц 1 Гб ОЗУ

ПК с установленным ПО “Энегомониторинг” версии не ниже 5.0

6.3.1

  • 2.2 Все используемые средства поверки должны быть исправны и иметь действующие свидетельства о поверке.

  • 2.3 Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.

  • 2.4 Допускается применение иных средств и вспомогательного оборудования, обеспечивающих требуемые метрологические характеристики и диапазоны измерений.

3 Требования безопасности
  • 3.1 При поверке Прибора ЭМ-З.ЗТ1 должны быть соблюдены требования безопасно

сти ГОСТ 12.3.019, ГОСТ 22261, ГОСТ 24855, "Правил технической эксплуатации электроустановок потребителей" и «Межведомственными Правилами охраны труда (ТБ) при эксплуатации электроустановок», М, "Энергоатомиздат", 2001  г., а также меры

безопасности, изложенные в руководстве по эксплуатации Прибора ЭМ-З.ЗТ1 и другого применяемого оборудования.

  • 3.2 Лица, допускаемые к поверке Прибора ЭМ-З.ЗТ1, должны иметь квалификационную группу по электробезопасности не ниже III и быть официально аттестованы в качестве поверителей.

  • 3.3 Перед поверкой средства измерений, которые подлежат заземлению, должны быть надежно заземлены. Подсоединение зажимов защитного заземления к контуру заземления должно производиться ранее других соединений, а отсоединение - после всех отсоединений.

4 Условия поверки

При проведении поверки Прибора ЭМ-З.ЗТ1 должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт. ст.)

  • - частота питающей сети, Гц

20 ±5;

30-80;

84-106.7(630 - 800);

50 ± 0.5 %;

  • - напряжение питающей сети переменного тока, В 220 ± 5 %;

  • - коэффициент искажения синусоидальности

напряжения питающей сети, %                не более 5.

Допускается выполнять поверку при напряжении питающей сети переменного тока:

230 В ±10%. (Измененнаяредакция. Изм.№1).

5 Подготовка к проведению поверки

Перед проведением поверки необходимо выполнить следующие операции:

  • - выдержать Прибор ЭМ-З.ЗТ1 в условиях окружающей среды, указанных в п.4, не менее 1 ч, если он находился в климатических условиях, отличающихся от указанных в п.4;

соединить зажимы заземления используемых средств поверки с контуром заземления;

  • - подключить Прибор ЭМ-З.ЗТ1 и средства поверки к сети переменного тока 220 В, 50 Гц, включить и дать им прогреться в течение времени, указанного в технической документации на них.

6 Проведение поверки 6.1 Внешний осмотр

При внешнем осмотре Прибора ЭМ-З.ЗТ1 проверяется комплект поставки, маркировка, отсутствие механических повреждений.

  • 6.1.1 Комплект поставки должен соответствовать эксплуатационной документации. Комплектность эксплуатационных документов должна соответствовать перечням, указанным в руководстве по эксплуатации.

  • 6.1.2 Маркировка должна быть четкой и содержать:

  • - изображение знака государственного реестра по ПР50.2.009;

  • - изображение знака соответствия;

  • - наименование Прибора ЭМ-З.ЗТ1;

  • - наименование или товарный знак предприятия-изготовителя;

  • - номер Прибора ЭМ-З.ЗТ1 по системе нумерации предприятия-изготовителя (номер

Прибора ЭМ-З.ЗТ1, указанного на маркировочной планке должен соответствовать номеру, указанному в эксплуатационной документации);

  • - дату изготовления;

  • - вид питания;

  • - номинальное напряжение питания;

  • - символ двойной и усиленной изоляции по ГОСТ Р 51350 (класс И).

  • 6.1.3 Прибор ЭМ-З.ЗТ1 не должен иметь механических повреждений, которые могут повлиять на его работу (повреждение корпуса, соединителей, кабелей, дисплея, клавиатуры, блока питания и других изделий в соответствии с комплектом поставки).

6.2 Проверка сопротивления изоляции

Проверка сопротивления изоляции проводится мегомметром Ф4101 с рабочим напряжением 500 В между следующими цепями:

  • 1) соединенными между собой контактами вилки кабеля блока питания и соединенными между собой приборными входами ; Ug\ Uc', Un»',

  • 2) соединенными между собой приборными входами «Ua ; Ug; Uc', Un» и корпусом Прибора ЭМ-З.ЗТ1 (элементами крепления соединителей);

  • 3) соединенными между собой приборными входами «Ua ; Ug ; Uc ; Un » и соединенными между собой входами блока трансформаторов тока, подключенного к токовым входам Прибора ЭМ-З.ЗТ1.

Отсчёт результата измерения следует производить не ранее, чем через 30 с после подачи испытательного напряжения.

Результаты испытаний считают удовлетворительными, если значение сопротивления изоляции не менее 20 МОм.

6.3 Опробование

При опробовании Прибора ЭМ-З.ЗТ1 проверяется его функционирование в части установки времени и даты, сохранения установленных параметров и данных в памяти Прибора ЭМ-З.ЗТ1 при отключении напряжения питания, обмена данными по последовательному интерфейсу.

63.1 Проверка функционирования

Проверка функционирования Прибора ЭМ-З.ЗТ1 проводится следующим образом:

-

произведите подготовку Прибора ЭМ-З.ЗТ1 к работе согласно руководству по эксплуатации;

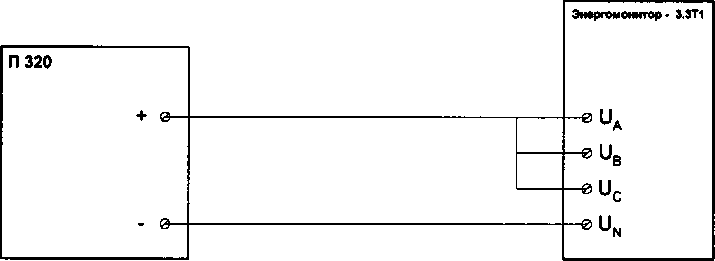

подключите Прибор ЭМ-З.ЗТ1 согласно рисункам А1 и А2 приложения А;

при включении питания через несколько секунд должны завершиться процедуры самотестирования Прибора ЭМ-З.ЗТ1 и инициализации (Прибор ЭМ-З.ЗТ1    должен   обеспечивать   процедуры   самотестирования,

инициализации и первоначальной установки после подключения к сети питания), на дисплее Прибора ЭМ-З.ЗТ1 индицируется товарный знак, наименование изготовителя, тип Прибора ЭМ-З.ЗТ1, версия программного обеспечения;

после первоначальной установки (см. указания по работе с Прибором ЭМ-З.ЗТ1 в руководстве по эксплуатации) на дисплее индицируется диапазоны измерения тока, напряжения, схема подключения и текущее время;

проверьте возможность установки режимов работы Прибора ЭМ-З.ЗТ1 согласно двум уровням доступа (Прибор ЭМ-З.ЗТ1 должен обеспечивать защиту от несанкционированного доступа к информации и управлению, в Приборе ЭМ-З.ЗТ1 предусмотрена двухуровневая система паролей, определяющая доступ к соответствующим режимам работы: для доступа первого уровня - пароль из 8 цифр, второго - 9);

убедитесь в непрерывной работе внутренних часов (питание часов должно осуществляется от встроенной батареи - аккумулятора с временем непрерывной работы до 2-х лет) и возможности корректировки времени и даты (1.2.5);

установите режим «Связь с ПЭВМ», проверьте интерфейсы связи (1.2.6).

Результаты проверки считаются положительным, если Прибор ЭМ-З.ЗТ1 функционирует согласно руководству по эксплуатации (МСЗ.055.028 РЭ) и настоящим ТУ.

63.2 Проверка сохранности информации при исчезновении напряжения питания

Проверка сохранности информации при исчезновении напряжения питания проводится выключением Прибора ЭМ-З.ЗТ1 на 24 ч, после чего повторно включают Прибор ЭМ-З.ЗТ1 и проверяют сохранение уставок , времени и даты регистрации, записанной информации.

Результаты проверки считают удовлетворительными, если обеспечивается сохранение первоначальных уставок, накопленной информации при выключении питании.

6.4 Определение основных метрологических характеристик        '

Для характеристик у которых нормируются абсолютные погрешности ДХ, вычисляются значения погрешностей, по формуле: ДХ =Х-Хо,

где Хо - заданное значение характеристики;

X- измеренное значение характеристики;

Для характеристик у которых нормируются относительные погрешности ЗХ, вычисляются значения погрешностей, в процентах, по формуле: ЗХ =(Х- Хо)/Хо- 100;

Для характеристик у которых нормируются приведенные погрешности уХ, вычисляются значения погрешностей, в процентах, по формуле: уХ =(Х- Хо)/Хном 100;

где Хном - номинальное значение характеристики;

Значения допускаемых основных погрешностей измерения приведены в таблице 6.1.

Таблица 6.1

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

1                Действующее

(среднеквадратическое) значение         переменного

напряжения (U), В

от 0.01 Uh до 1.5Uh

относительная

±[0.1+0.01((UH/U>-l)] %

U„= 60(100), 120 (200), 240 (415)В

2    Действующее    значение

напряжения первой гармоники (Uj),B

от 0.0Шн до 1.5Uh

относительная

±[0.2+0.02((U„/U)-l)] %

3 Напряжение постоянного тока (Udc),B

от О.ОШн до 1.5UH

относительная

±[0.2+0.02((UH/U)-l)] %

Измеряемые

величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

4

Действующее (среднеквадратическое) значение переменного тока (I), А

от 0.0051н до 1.51н*

от 0.051„ до 1.51н” от0.051н до 1.51н”*

относительная

±[0.1+0.01((1н/1)-1)] % ‘

±[0.5+0.05((1н/1)-1)] %"

±[1.0+0.05((I„/I)-l)] %

Номинальные значения измеряемых действующих значений переменного тока определяются и соответствуют номинальным значениям первичных преобразователей тока из комплекта поставки (БТТ, токоизмерительные клещи, УПТТ) из ряда 0.1, 1,0.5,5,10,50,100,300, 500,1000,3000 А.

5

Действующее значение тока первой гармоники (Ь), А

отО.ОПнДО 1.51н* от0.051ндо 1.51„“ от 0.051н до 1.51н*"

относительная

±[0.2+0.02((I„/I)-l)] % * ±[0.5+0.05((1н/1)-1)] %” ±[1,0+0.05((I„/I)-l)] %

6 Фазовый угол между фазными напряжениями первых гармоник (фи), градус

от 0 до 360

абсолютная ±0.1

0.2UH<U < 1.5U„

7

Фазовый   угол   между

напряжением и током первой гармоники одной фазы (фщ), градус

от 0 до 360

абсолютная

±0.2 ‘      ±0.5 "     ±0.5 *"

0.21„< I <1.5IH

0.2U„<U< 1.5U„

8

Фазовый угол между фазным напряжением и током п-ой гармоники п от 2 до 40, (фиад), градус

от 0 до 360

абсолютная

Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами P(n)>0,003I„U0.11„<К1.5 1н 2%<К(п)<15%

±1.0 ‘     ±3.0"

±3.0 ‘     ±6.0 "

2<п< 10

11 <п<40

9

Активная    электрическая

мощность (Р), Вт

от 0.01IHUH до 1.5IH1.2U„

относительная

±0.1 % ‘  ±0.5 % "  ±1.0 %

±0.2 % *

КР=1

0.11н<1 < 1.51н

0.011„<К0.11„

±0.15 % * ±1.0 % "  ±2.0 %

±0.25 % *

КР 0.5L...1... 0.5С

0.11н<1 < 1.5 1„

0.021„<1 <0.11„

КР0.2L...1... 0.2С

0.11„<1<1.51„

±[0.25+0.02((Рн/Р)-1)] % * ±[1.0+0.1((P„/P) -1)]%“ ±[2.0+0.1((Рн/Р)-1)] %

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

10 Реактивная электрическая

от 0.01IHUH

относительная

мощность      (Q),       вар

до 1.5I„1.2UH

Kp0.45L...0...-0.45C

рассчитывается          тремя

КР 0.45C...0...-0.45L

методами:

±0.3%*  ±1.0%*’

±2.0 % ’**

0.11„<1<1.5 1„

QH(S2-P2),

Q2=UIsin(p,

Q3 - метод перекрестного включения

КР 0.86L...0...-0.86C

КР 0.86C...0...-0.86L

0.11и<1 < 1-5 1и

(для трехфазных сетей)

±0.5 %   ±2.0 %

±4.0 %

11     Полная    электрическая

от 0.01IHUH

относительная

мощность (S), ВА

до 1.5IH1.2U„

±0.2%* ±1.0%**

±2.0 % ”*

от0.11ни„до 1.5I„1.2UH

±2.0 % ’

от 0.01 IHUH до 0.1 IHUH

±2.0 % **

±4.0 %

от 0.05 IhUh до 0.1 IHUH

12 Коэффициент мощности (Кр)

от-1.0 до +1.0

абсолютная ±0.02 *

от 0.01I„UH до 1.5IH1.5UH

±0.05 ”

±0.05 **’

ot0.05I„Uh4O 1.5IH1.5U„

13 Частота переменного тока (f),

от 45 до 75

абсолютная

0.Пн<1< 1.5IH

Гц

±0.01

0.1UH<U<1.5UH

14 Отклонение частоты (Af), Гц

от -5 до +25

абсолютная

0.1IH<I < 1.5I„

0.1UH<U<1.5U„

±0.01

15 Установившиеся отклонение

от -100 до +40

абсолютная

напряжения (8Uy), %

±0.2

16 Коэффициент несимметрии

от 0 до 50

абсолютная

напряжения по обратной последовательности (К) и по нулевой последовательности (Кои), %

±0.2

17   Коэффициент   искажения

от 0 до 49.9

абсолютная

синусоидальности      кривой

±0.05

Ku <1.0

напряжения (Ки), %

относительная ±5.0 %

Ku >1.0

18      Коэффициент      п-ой

от 0 до 49.9

абсолютная

гармонической составляющей

±0.05

Ku(n)<1.0

напряжения,

относительная

пот2 до40 (Ки(п)),%

±5.0 %

Ku(n)>1.0

19   Коэффициент   искажения

от 0 до 49.9

абсолютная

синусоидальности тока (КО, %

±0.1

Kj<1.0

относительная

±10.0 %

Ki >1.0

20      Коэффициент      п-ой

от 0 до 49.9

абсолютная

гармонической составляющей

±0.1

Kj(n)<1.0

тока,

относительная

п от 2 до 40 (Ki(n) ), %

±10.0 %

Ki(n)>1.0

Измеряемые величины

Диапазоны измерений

Пределы и вид. допускаемой основной погрешности измерений

Примечание

21    Активная    электрическая

мощность n-ой гармоники п от 1 до 40 (Р(п)), Вт

от 0.0031„и„ доО.Пнин

относительная

±5.0 % *  ±10.0 % "

±5.0 % ‘  ±10.0 % “

±10.0 %‘ ±20.0%"

Только для Приборов с БТТ и Приборов повышенной точности с токоизмерительными клещами

0.1 1„<1<1.51н 2%<К(п)

КР=1

KpO.5L...l... 0.5С 2 <п< 10 11 <п<40

22           Ток     прямой

последовательности       (Ii(i))>

нулевой   последовательности

(Io(i))         и         обратной

последовательности (Ьт), А

от 0 до 1н

абсолютная ±0.0021„ ‘ ±0.011„ ” ±0.02 1н *”

0.011„<1 < 1.5 1н

23     Напряжение     прямой

последовательности      (Ui<i)),

нулевой   последовательности

(Uo(i))        и        обратной

последовательности (U2(n), В

от 0 до UH

абсолютная ±0.002 UH

24 Активная мощность прямой последовательности      (Pi о),

нулевой   последовательности

(P<xi))        и        обратной

последовательности (Р2(п), Вт

от 0.01IHUH до l.,5IHUH

абсолютная

±0.0025Рн * ±0.01Р„ " ±0.02Р„

0.11н<1<1.51н

25   Фазовый угол   между

напряжением и током прямой последовательности     (фпл)>

между напряжением и током нулевой   последовательности

(фот) и между напряжением и током              обратной

последовательности     (фгид,

градус

от 0 до 360

не нормируются

26    Длительность    провала

напряжения (Atn), с

от 0.02

абсолютная ±0.02

49 Гц <f <51 Гц

27 Глубина провала напряжения (5Un),%

от 10 до 100

относительная ±10.0 %

49Гц<Р<51Гц

28 Коэффициент временного перенапряжения (Кпери), отн. ед.

от 1.10 до 7.99

относительная ±2.0 %

49Гц<Г<51Гц

29 Длительность временного перенапряжения (AtneD), с

от 0.01

абсолютная ±0.02

49Tn<f<51 Гц

30 Кратковременная доза фликера

от 0.25 до 10

относительная

±5.0 %

49Гц<Г<51Гц AU/U < 20% при колебаниях напряжения имеющих форму меандра

31  Амплитудная погрешность

измерительных трансформаторов напряжения (Afu), %

от 0.1 до 100

абсолютная ±(0.02 +0.02|Afu |)

0.8U„<U< 1.5 UH

Измеряемые величины

Диапазоны измерений

Пределы и вид допускаемой основной погрешности измерений

Примечание

32     Угловая     погрешность

измерительных трансформаторов напряжения (Д8и), мин

отО.Гдо 180°

абсолютная ±( 1.0 + 0.1|ДЗи|)

0.8 UH<U< 1.5 UH

33 Амплитудная погрешность измерительных трансформаторов тока (Зя), %

от 0.1 до 100

абсолютная ±(0.02 4-0.02] 3fi|)

0.011„<1< 1.51„

34     Угловая     погрешность

измерительных трансформаторов тока (АЗ <), мин

от 0.2’до 180°

абсолютная ± (1.0 + 0.1|А 8j |)

0.011„<1<1.51н

35 Полная мощность нагрузки, В А ТТ

TH

от 12 до 100 от 10 до 1200

относительная

±2.0 %

±2.0 %

36 Тангенсу

от 0 до 8

абсолютная

±[0.005±0.003(tg^>)2]1

±[0.02±0.015(tg^)2]’2

±[0.02+0.015(tg^>)2]3

от 0.01IHUH до1.51н1.2ин

37 Пиковое значение напряжения, В

от 0.Шн до 2.ШН

приведённая ±0.2 %

В полосе 0.6 ... 2.0 кГц: Кг < 30 %, К(п) < 10 %

38    Амплитудное    значение

напряжения, В

от 0.Ш„ до 2.Ш„

относительная

±[0.2 ± 0.02|2UH/U-l|] %

±[0.5 + 0.05|2Uh/U-1|]%

В полосе 0.6 ... 2.0 кГц:

Кг < 30 %, К(п) < 10 %

f<400Dj

400 Гц <f<600 Гц

39 Текущее время

-

абсолютная ±2 с/сут

В диапазоне температур от 10 до 35 °C

подключенном к Прибору ЭМ-З.ЗТ1 и к установке УППУ-МЭ 3.1К по последовательным интерфейсам (программный комплекс «Энергомониторинг» и программа "Энергоформа").

6.4.1 Определение погрешностей при измерении показателей качества электрической энергии (ПКЭ)

Определение погрешностей Энерготестера ПКЭ при измерении:

отклонение частоты сети, установившегося отклонения напряжения,

углов между первыми гармониками фазных напряжений и токов, коэффициентов искажения синусоидальности напряжений и токов, уровней гармоник напряжения и тока,

коэффициента несимметрии напряжения по обратной последовательности, коэффициента несимметрии напряжения по нулевой последовательности, напряжения и тока прямой последовательности, напряжения и тока обратной последовательности, напряжения и тока нулевой последовательности.

Определение погрешностей проводится с помощью УППУ-МЭ 3.1 К (далее по тексту -установка) при характеристиках испытательных сигналов приведенных в таблице 6.2. 1н -номинальный ток Прибора ЭМ-З.ЗТ1.

При подключении Прибора ЭМ-З.ЗТ1 с токоизмерительными клещами, используется рамка согласно рисунку Б2 приложения Б с числом витков п, при этом Прибор ЭМ-З.ЗТ1 будет показывать ток в п раз больше, чем установлено на установке.

Таблица 6.2

Характеристики испытательных сигналов

Номер испытательного сигнала

1

2

3

4

5

6

Действующие значения фазных напряжений первой гармоники

иА

210.00

190.00

242.00

46.188

60.622

190.00

Ub,B

190.00

210.00

242.00

46.188

54.848

210.00

и„в

200.00

200.00

242.00

46.188

57.735

200.00

Углы между первыми гармониками фазных напряжений

<PUBA

-120.00

-150.00

-120.00

-120.00

-118.00

-150.00

<PUCA

120.00

110.00

120.00

120.00

121.00

110.00

Частота сети

f,r4

49.997

50.203

49.605

50.395

47.497

52.500

Уровень гармоник напряжения

Ки(п)А» %

Тип4

Типб

Тип1

Тип1

Тип 4

Тип 6

Ku(n)B,%

ТипЗ

Тип5

Тип1

Тип1

Тип 3

Тип 5

Ки(п) С, %

Тип2

Тип4

Тип1

Тип1

Тип 2

Тип 4

Действующие значение фазных токов первой гармоники

Iai, % ОТ IH/n

60

60

10

25

60

60

Ibi, % ОТ IH/n

50

30

25 -•

10

50

40

Ici, % ОТ IB/n

40

50

25

25

40

50

Углы между первыми гармониками фазных напряжений и токов

фи1А

90.00

30.00

0.00

0.00

90.00

30.00

фщв

60.00

90.00

-60.00

0.00

60.00

90.00

фи1С

30.00

60.00

0.00

60.00

30.00

60.00

Уровень гармоник

тока

Ki(n)A

Тип5

Тип5

Тип 1,.

Тип1

Тип 5

Тип 5

Kl(n)B

ТипЗ

Типб

Тип4

Тип1

ТипЗ

Типб

Ki(n)c

Тип2

Тип4

Тип1

Тип4

Тип 2

Тип 4

Значения коэффициентов гармоник Ки(П) и Ki(n) для разных типов форм сигналов представлены в таблице 6.3.

Таблица 6.3

п

ТИП1

тип2

типЗ

тип 4

тип 5

тип 6

Кщп) (Ki(n)X %

ф»,°

Ки(п) (КкпД %

<Рп,°

Кцп) (Ki(n)), %

фп,°

Код (КкпД %

Фп,°

Ки(п) (Кцп)), %

фп,°

Ku(n) (КкпД %

фп,°

2

0

0

1

-120°

0

0

4

0

2

0

3

0

3

0

0

1

0

0

0

4

0

5

0

7,5

30°

4

0

0

1

120°

0

0

4

0

1

0

1,5

0

5

0

0

1

-120°

0

0

4

0

6

0

9

60°

6

0

0

1

0

0

0

4

0

0,5

0

0,75

0

7

0

0

1

120°

0

0

4

0

5

0

7,5

о о

8

0

0

1

-120°

0

0

4

0

0,5

0

0,75

0

9

0

0

1

0

0

0

4

0

1,5

0

2,25

120°

10

0

0

1

120°

10

0

4

0

0,5

0

0, 75

0

11

0

0

1

-120°

0

0

4

0

3,5

0

5,25

150°

12

0

0

1

0

0

0

4

0

0.2

0

о,з

0

13

0

0

1

120°

0

0

4

0

3,0

0

4,5

180°

14

0

0

1

-120°

0

0

4

0

0,2

0

0,3

0

15

0

0

1

0

0

0

4

0

0,‘3

0

0,45

-150°

16

0

0

1

120°

0

0

4

0

0,2

0

0,3

0

17

0

0

1

-120°

0

0

4

0

2,0

0

3

-120°

18

0

0

1

0

0

0

4

0

0,2

0

0,3

0

19

0

0

1

120°

0

0

4

0

1,5

0

2,25

-90°

20

0

0

1

-120°

20

0

4

0

0,2

0

0,3

0

21

0

0

1

0

0

0

4

0

0,2

0

0,3

-60°

22

0

0

1

120°

0

0

4

0

0,^2

0

0,3

0

23

0

0

1

-120°

0

0

4

0

1,5

0

2,25

1 о

о

24

0

0

1

0

0

0

4

0

0,2

0

0,3

0

25

0

0

1

120°

0

0

4

0

1.5

0

2,25

0

26

0

0

1

-120°

0

0

4

0

0,2

0

о,з

0

27

0

0

1

0

0

0

4

0

0,2

0

0,3

о

О

28

0

0

1

120°

0

0

4

0

0,2

0

0,3

0

29

0

0

1

-120°

0

0

4

0

1,32

0

1,92

о о

30

0

0

1

0

10

0

4

0

0,2

0

о,з

0

31

0

0

1

120°

0

0

4

0

1,25

0

1,86

90°

32

0

0

1

-120°

0

0

4

0

0,2

0

0,3

0

33

0

0

1

0

0

0

4

0

0,2

0

о,з

120°

34

0

0

1

120°

0

0

4

0

0,2

0

0,3

0

35

0

0

1

-120°

0

0

4

0

1,13

0

1,70

150°

36

0

0

1

0

0

0

4

0

0,2

0

0,3

0

37

0

0

1

120°

0

0

4

0

1,08

0

1,62

180°

38

0

0

1

-120°

0

0

4

0

0,2

0

0,3

0

39

0

0

1

0

0

0

4

0

0,2

0

0,3

-150°

40

0

0

1

120°

5

0

4

0

0,2

0

-ДЗ

0

При проведении проверки выполняются следующие операции:

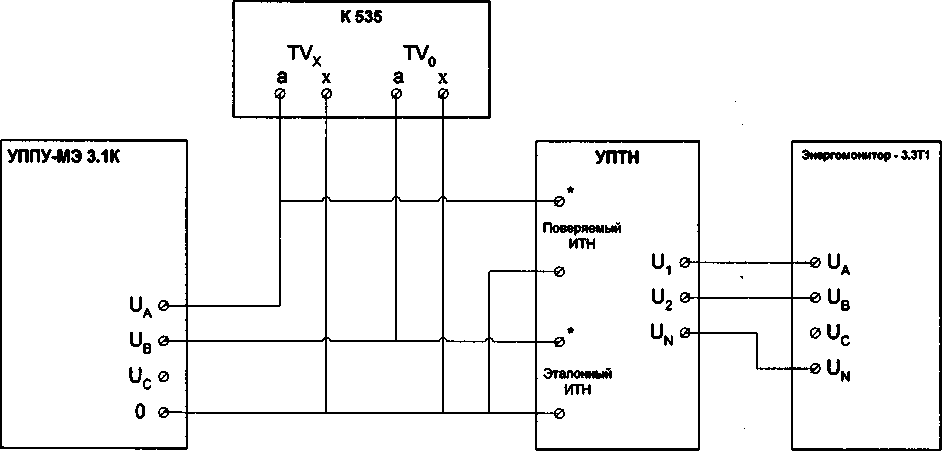

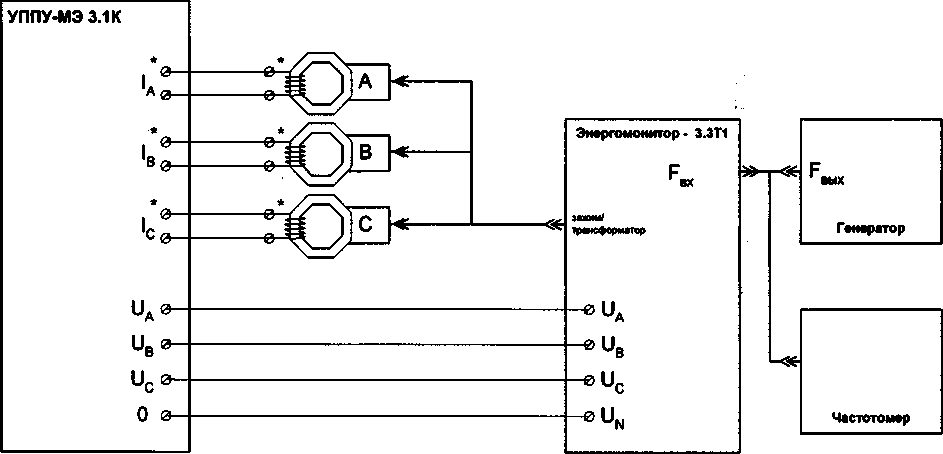

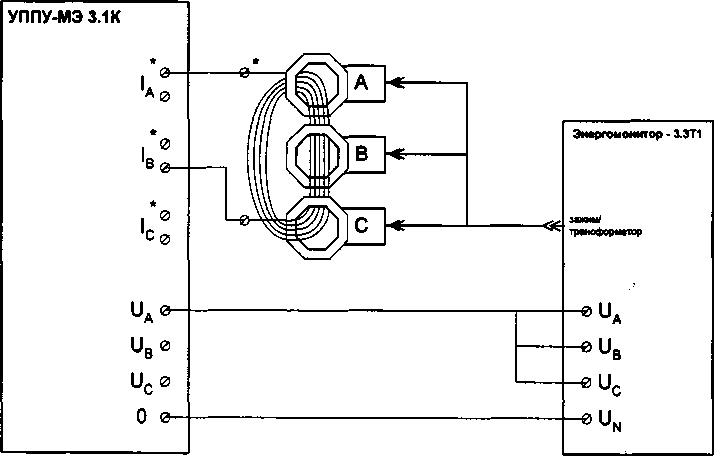

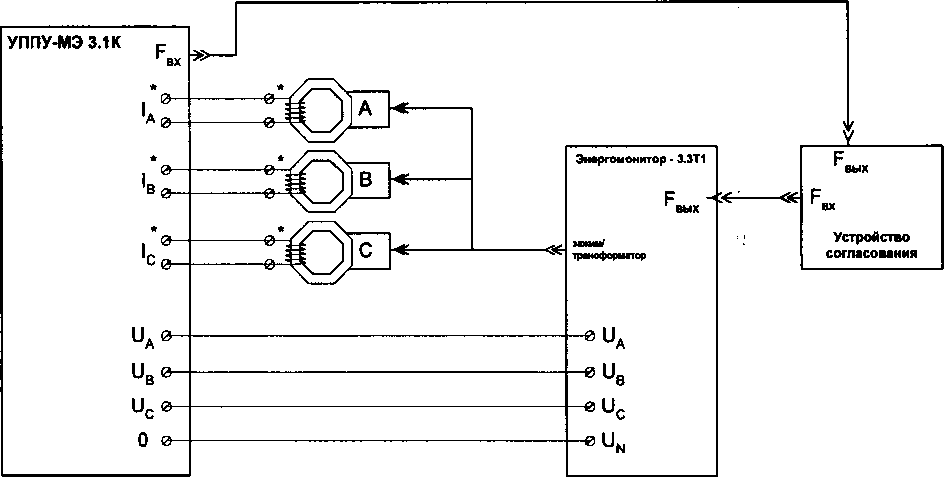

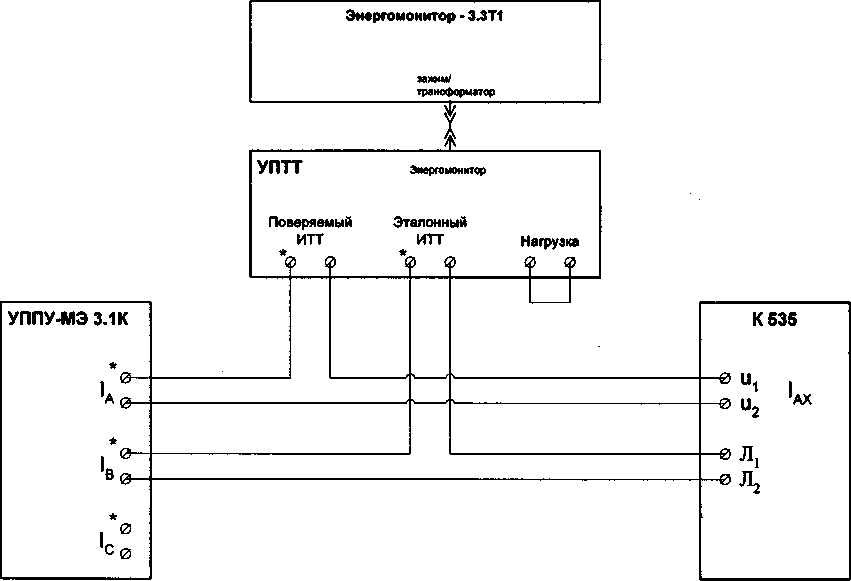

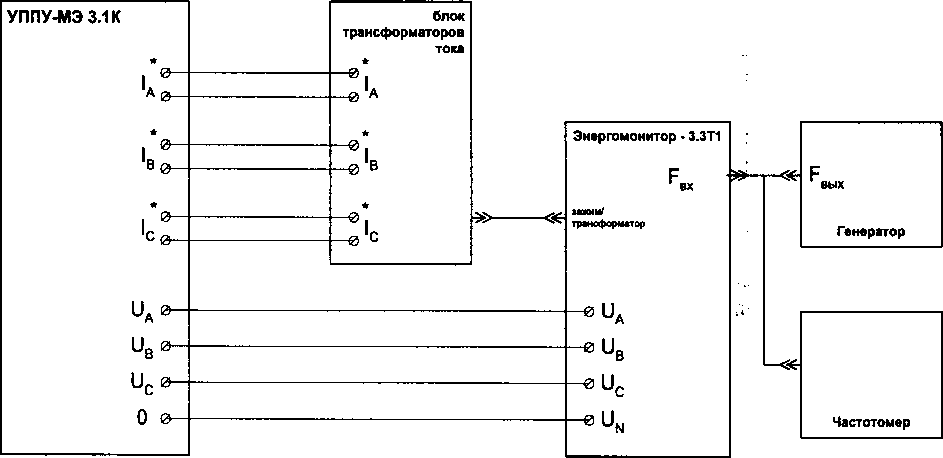

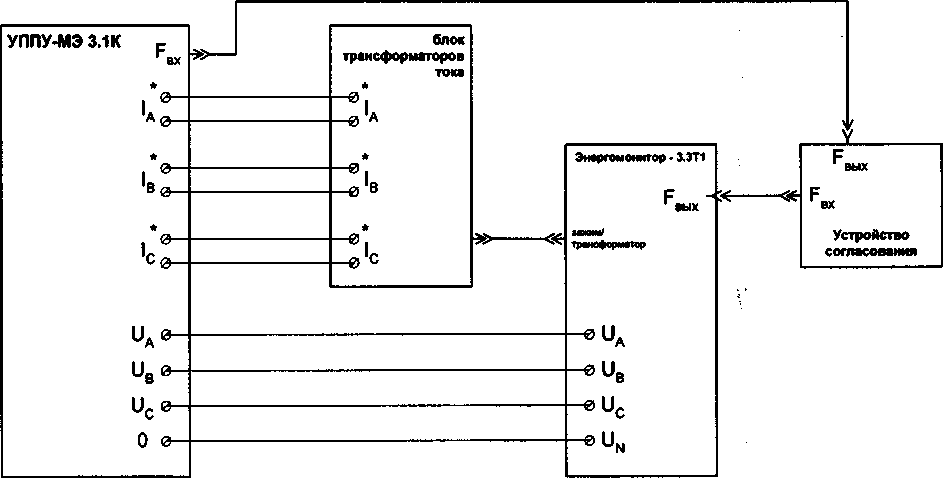

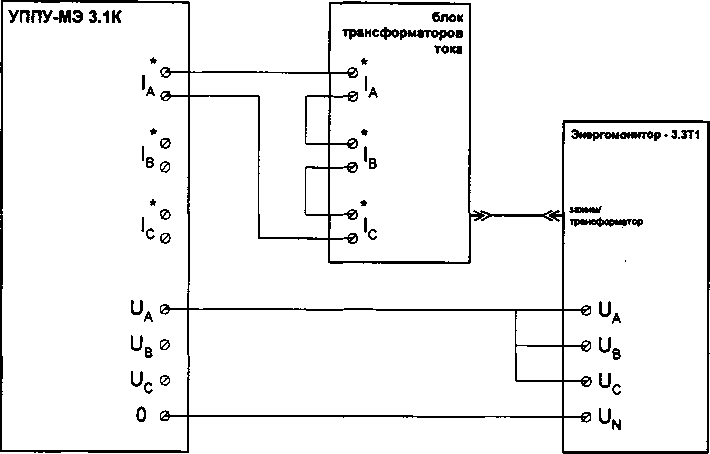

а) подключите Прибор ЭМ-З.ЗТ1 к выходам установки согласно рисункам А1 и А2 приложения А.

б) задайте на выходе установки испытательный сигнал в соответствии с таблицей 6.2.

в) через 60с после начала формирования испытательного сигнала считайте значения измеряемых характеристик, последовательно переводя Прибор ЭМ-З.ЗТ1 и эталонный энергомонитор ЭМ-3.1 К в режим индикации текущих значений измеряемых характеристик, и занося значения в протокол поверки.

Допускается считывание значений измеренных ПКЭ производить с помощью прикладного программного обеспечения, работающего на компьютере, подключенном к

Прибору ЭМ-З.ЗТ1 по последовательному интерфейсу (программа "Энергомониторинг");

г) последовательно выполните операции, указанные в п.п, комплексных испытательных сигналов, заданных в таблице 6.2;

а)...в), для всех

Результаты испытаний считаются удовлетворительными, если значение погрешности не превышает значений приведенных в таблице 6.1.

6.42 Определение погрешностей при измерении напряжения, тока и полной мощности
  • 6.4.2.1 Определение погрешностей измерения действующего значения напряжения и тока, первой гармоники напряжения и тока а также полной мощности.

Определение указанных погрешностей проводится с помощью УППУ-МЭ 3.1 К при значениях параметров испытательных сигналов, указанных в таблице 6.4, для Прибора Эм-S.ЗТ1 с блоком трансформаторов тока; в таблице 6.5, для Прибора ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клещами; в таблице 6.6 для Прибора ЭМ-З.ЗТ1 обычной точности с токоизмерительными клещами. Для проведения измерений Прибор ЭМ-З.ЗТ1 подключается к установке УППУ-МЭ 3.1 К согласно рисункам АЗ и А4 приложения А. 1н -номинальный ток токоизмерительных клещей или БТТ ЭМ 3.3, п - число витков в рамке, используемой при поверке ЭМ 3.3 с токоизмерительными клещами

При подключении Прибора ЭМ-З.ЗТ1 с токоизмерительными клещами, используются рамки согласно приложения Б, при этом токи и мощности измеряемые ЭМ 3.3 в п раз больше установленных на УППУ-МЭ 3.1 К.

Таблица 6.4

Uh ЭМ 3.3, В

Значения испытательных сигналов

Предел допускаемой погрешности Прибора ЭМ-З.ЗТ1 с блоком трансформаторов тока, %

иф;

I, % ОТ 1н

8и, %

8щ, %

8i, %

8ц, %

8S, %

240

240

150%

±0,1

±0,2

±0,10

±0,2

±0,20

240

220

50%

±0,1

±0,2

±0,11

±0,22

±0,20

120

180

25%

±0,1

±0,2

±0,13

±0,26

±0,20

120

120

10%

±0,1

±0,2

±0,19

±0,38

±0,20

120

12

100%

±0,19

±0,38

±0,10

±0,2

±0,20

60

60

1.0%

±0,1

±0,2

±1.Т

±2.2

±2,00

240

2,4

100%

±1.1

±2.2

±0,10

±0,2

±2,00

240

240

0.5%

±0,1

±0,2

±2,1

-

-

Таблица 6.5

Uh ЭМ 3.3, В

Значения испытательных сигналов

Предел допускаемой погрешности Прибора ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клещами, %

иф;

I, % ОТ 1н/п

8и, %

8щ, %

8i, %

8ц, %

8s, %

240

240

100

±0.1

±0.2

±0.5

±0.5

±1.0

120

180

50

±0.1

±0.2

±0.55

±0.55

±1.0

60

30

20

±0.11

±0.22

±0.7

±0.7

±1.0

60

60

10

±0.1

±0.2

±0.^5

±0.95

±1.0

60

60

5

±0.1

±0.2

±1.45

±1.45

±2.0

240

2.4

100

±1.1

±2.2

±0.5

±0.5

±2.0

Таблица 6.6

Uh ЭМ 3.3, В

Значения испытательных сигналов

Предел допускаемой погрешности Прибора ЭМ-З.ЗТ1 обычной точности с токоизмерительными клещами, %

иф;

I, % ОТ 1н/п

8и, %

8щ, %

8i, %

Зц, %

8s, %

240

240

100

±0.1

±0.2

±1.0

±1.0

±2.0

120

180

50

±0.1

±0.2

±1.05

±1.05

±2.0

60

30

20

±0.11

±0.22

±1.2

±1.2

±2.0

60

60

10

±0.1

±0.2

±1.5

±1.5

±2.0

60

60

5

±0.1

±0.2

±2.0

±2.0

±4.0

240

2.4

100

±1.1

±2.2

±1.0

±1.0

±4.0

Результаты испытаний считаются положительными, если значения основных погрешностей не превышают значений приведенных в таблицах 6.4 - 6.6.

  • 6.4.2.2 Определение погрешности Прибора ЭМ-З.ЗТ1 при измерении напряжения постоянного тока.

Определение погрешности проводится с помощью калибратора постоянного напряжения П320 при значениях параметров испытательных сигналов; указанных в таблице

  • 6.7 .

Для проведения измерений Прибор ЭМ-З.ЗТ1 подключается к калибратору согласно рисунку А5 приложения А.

Таблица 6.7

Uh, В ЭМ 3.3

Значение испытательного сигнала, В

Предел допустимой основной погрешности, %

240

220

0.2

120

120

! 0.2

60

60

■ 0.2

60

30

• ' 0.22

60

6

0.38

60

0.6

2.2

Результаты испытаний считаются положительными, если значения основных погрешностей не превышают значений приведенных в таблице 6.7.

6.43 Определение основной погрешности при измерении активной мощности

Определение погрешности проводится с помощью установки УППУ-МЭ 3.1 К при значениях параметров испытательных сигналов, указанных в таблице 6.8 для Прибора ЭМ-З.ЗТ1 с блоком трансформаторов тока и в таблице 6.9 для Прибора ЭМ-З.ЗТ1 с токоизмерительными клещами. Для проведения измерений Прибор ЭМ-З.ЗТ1 подключается к установке УППУ-МЭ 3.1 К согласно рисункам А1 и А2 приложения А. 1н - номинальный ток токоизмерительных клещей или БТТ ЭМ 3.3.

При подключении Прибора ЭМ-З.ЗТ1 с токоизмерительными клещами, используются рамки согласно приложения Б, при этом Прибор ЭМ-З.ЗТ1 будет показывать ток и мощность в п раз больше, чем установлено на установке УППУ-МЭ 3.1 К, где п- число витков в рамке.

Таблица 6.8

Значения испытательных сигналов

Предел допускаемой погрешности Прибора ЭМ-З.ЗТ1 с блоком трансформаторов тока, %

Uh ЭМ 33, В

иф; В

I, % от 1н

Cos ф

60

72

150

1

; ± 0,1

60

60

100

0,5L

±0,15

60

48

100

0,8С

±0,15

60

60

100

0,5С

± 0,25

60

60

50

1

±0,1

60

60

20

1

±0,1

60

60

10

1

±0,1

60

60

10

0,5L

±0,15

60

60

10

0,5С

±0,15

60

72

2

0,5L

±0,25

60

48

2

0,5С

±0,25

60

48

1

1

±0,2

120

176

1

1

±о,2

240

250

100

1

±0,1

240

220

100

0,5L

±0,15

240

220

10

0,5С

±0,15

Таблица 6.9

Значения испытательных сигналов

Предел допускаемой основной погрешности, 5%

Uh ЭМ 3.3, В

иф; В

I, % ОТ 1н/п

Cos <р

Прибор ЭМ-З.ЗТ1 обычной точности с токоизмерительными клещами, %

Прибор ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клещами, %

60

72

150

1

± 1,0

±0,5

60

60

100

0,5L

±2,0

±1,0

60

48

100

0,5С

±2,0

±1,0

60

60

50

1

±1,0

±0,5

60

60

20

1

±1,0

±0,5

60

60

20

0,5L

±2,0

± 1,0

60

60

20

0,5С

±2,0

± 1,0

60

60

10

1

± 1,0

±0,5

120

176

10

1

±1,0

± 0,5

240

250

100

1

±1,0

±0,5

240

220

100

0,5L

±2,0

±1,0

240

220

20

0,5С

±2,0

±1,0

Погрешность Прибора ЭМ-З.ЗТ1 определяется в соответствий с руководством по эксплуатации установки УППУ-МЭ 3.1 К.

Результаты испытаний считаются положительными, если значение основной погрешности не превышает значений приведенных в таблицах 6.8 и 6.9.

6.4.4 Определение основной погрешности при измерении реактивной мощности

Определение погрешности проводится с помощью установки УППУ-МЭ 3.1 К при значениях параметров испытательных сигналов, указанных в таблице 6.10 для Прибора ЭМ-З.ЗТ1 с блоком трансформаторов тока и в таблице 6.11 для Прибора ЭМ-З.ЗТ1 с токоизмерительными клещами. Для проведения измерений Прибор ЭМ-З.ЗТ1 подключается к установке УППУ-МЭ 3.1 К согласно рисункам А1 и А2 приложения А. Где 1н - номинальный ток токоизмерительных клещей или БТТ.

При подключении Прибора ЭМ-З.ЗТ1 с токоизмерительными клещами, используются рамки согласно приложения Б, при этом Прибор ЭМ-З.ЗТ1 будет показывать ток и мощность в п раз больше, чем установлено на установке УППУ-МЭ 3.1 К, где п- число витков в рамке.

Таблица 6.10

Значения испытательных сигналов

Предел допускаемой погрешности Прибора ЭМ-З.ЗТ1 с блоком трансформаторов тока, %

Uh

иф; В

I, % ОТ 1н

sin ф

60

60

100%

0,5L

±0,5

60

48

100%

0,5С

±0,5

60

60

100%

1

±0,3

60

60

20%

1

±0,3

120

120

10%

1

±0,3

120

120

10%

0,5L

±0,5

120

176

10%

0,5С

±0,5

240

198

50%

1

±0,3

240

220

50%

0,5L

±0,5

240

250

10%

0,5С

±0,5

Таблица 6.11

Значения испытательных сигналов

Предел допускаемой основной погрешности, 8%

Uh

иф; В

I, % ОТ 1н/П

sin ф

Прибора ЭМ-З.ЗТ1 обычной точности с токоизмерительными клещами, %

Прибора ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клещами, %

60

80

100

1

±2

± 1

60

60

100

0,5L

±4

±2

60

48

100

0,5С

±4

±2

60

60

50

1

±2

±1

60

60

20

1

±2

±1

60

60

20

0,5L

±4

±2

60

60

20

0,5С

±4

±2

120

176

10

1

±2

±1

240

220

10

1

±2

± 1

240

220

10

0,5L

±4

± 2

240

250

10

0,5С

±4

± 2

Результаты испытаний считаются положительными, если значение основной погрешности не превышает значений приведенных в таблицах 6.10 и 6.11.

6.45 Определение основной погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов напряжения

Определение основной погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов напряжения проводится только для Приборов ЭМ-З.ЗТ1 в комплект поставки которых входит УПТН.

Определение погрешности проводится с помощью УППУ-МЭ 3.1К и установки К535.

Подключите Прибор ЭМ-З.ЗТ1 к УППУ-МЭ 3.1К и К535 согласно рисунку А6 приложения А

Установите УППУ-МЭ 3.1К в режим «синхронизация», подайте на Прибор ЭМ-З.ЗТ1 и К535 напряжение, устанавливая параметры выходного сигнала согласно табл. 6.12.

Установите в Приборе ЭМ-З.ЗТ1 режим ‘Поверка TH’ (см. “Руководство по эксплуатации” МСЗ.055.028 РЭ). Запишите показания Прибора ЭМ-З.ЗТ1 и К535 , затем рассчитайте его абсолютные амплитудные и угловые погрешности по формулам:

- <?э , %

0К = ви~0э’ мин> гДе

би - амплитудная погрешность измеренная Прибором ЭМ-З.ЗТ1,'

5Э - амплитудная погрешность измеренная установкой К535,

ви - угловая погрешность измеренная Прибором ЭМ-З.ЗТ1,

0э   - угловая погрешность измеренная установкой К535.

Таблица 6.12

Ua, В

Ub, В

филв, град

Показания К535

Предел допускаемой основной погрешности

бэ, %

Оз, мин

бк, %

Ок, мин

120

120

0.00

0.00

0.0

±0.02

±1.0'

120.24

120

0.17

0.20

10.0

±0.024

±2.0'

119.76

120

-0.17

-0.20

-10.0

±0.024

±2.0'

100

100

0.00

0.00

0.0

±0.02

±1.0'

100.2

100

-0.17

0.20

-10.0

±0.024

±2.0'

99.8

100

0.17

-0.20

10.0

±0.024

±2.0'

80

80

-0.17

0.00

-10.0

±0.02

±2.0'

80.16

80

0.17

0.20

10.0

±0.024

±2.0'

79.84

80

0.00

-0.20

0.0

±0.024

±1.0'

Результаты испытаний считаются положительными, если ’ значение основной погрешности не превышает значений приведенных в таблице 6.12.

6.4.6 Определение основной погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов тока

Определение основной погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов тока проводится только для Приборов ЭМ-З.ЗТ1 в комплект поставки которых входит УПТТ.

Определение погрешности проводится с помощью УППУ-МЭ 3.1 К и и установки К535.

Подключите Прибор ЭМ-З.ЗТ1 с устройством для поверки измерительных трансформаторов тока (далее по тексту - УПТТ) и К535 к установке УППУ-МЭ 3.1 К согласно рисунку А7 приложения А Установите у Прибора ЭМ-З.ЗТ1 и УПТТ предел измерения «5А». Установите в Приборе ЭМ-З.ЗТ1 режим ‘Поверка ТТ’ (см. “Руководство по эксплуатации” МСЗ.055.028 РЭ). Задавая параметры выходного сигнала УППУ-МЭ 3.1К согласно таблице 6.13 (режим «синхронизация» включен), запишите показания Прибора ЭМ-З.ЗТ1 и рассчитайте его абсолютные амплитудные и угловые погрешности по формулам:

=&„-&э>%

0Ki - ®1и ~   ’ мин> где

Зги - амплитудная погрешность измеренная Прибором ЭМ-З.ЗТ1,

Sig - амплитудная погрешность измеренная установкой К535,

01 и - угловая погрешность измеренная Прибором ЭМ-З.ЗТ1,

01э- угловая погрешность измеренная установкой К535.

При включенном пределе 0.5А Прибора ЭМ-З.ЗТ1 , включайте предел 0.5А УПТТ. Углы между напряжениями и токами соответствующих фаз установите равными нулю.

Таблица 6.13

1ном ЭМЗ.З, А

1а, А

1в, А

филв» град

Показания К535

Предел допускаемой основной погрешности

61, %

0 i, мин.

5ki,%

0 к1,мин

5

6.01200

6.00000

0.17

0.2

10

0.02

±2.0'

5

4.99000

5.00000

-0.17

-0.2

-10

0.02

±2.0'

5

1.00200

1.00000

-0.17

0.2

-10

0.02

±2.0'

0.5

0.25050

0.25000

-0.25

0.2

-15

0.02

±2.5'

0.5

0.04990

0.05000

0.50

-0.2

30

0.02

±4.0'

Результат испытаний считается положительным, если погрешности Прибора Эм-

S.ЗТ1 не превышают указанные в табл. 6.13

6.4.7 Определение абсолютной погрешности измерения времени (хода часов реального времени)

При проведении поверки выполняются следующие операции:

а) к разъему Твых’ Прибора подключается частотомер 43-63;

б) частотомер включается в режиме измерения периода;

в) в меню Прибора выбирается режим: ‘Дополнительные настройки’ -> ‘Установка часов’ -> ‘Поверка часов’;

г) измеряется период следования импульсов на выходе Прибора, определяется абсолютная погрешность

Д = 1000000 - Ти, мкс ,где Ти - период следования импульсов на выходе Прибора (мкс).

Суточный уход часов Прибора вычисляется по формуле

Д /11 = N, с ,где N - суточный уход часов (с)

Результаты испытаний считаются удовлетворительными, если значение погрешности не превышает ± 2 с.

6.5 Проверка исправности входа “Fbx.”

Проверка исправности входа “Fbx-” Прибора ЭМ-З.ЗТ1 и возможность определения погрешности электронных счетчиков проводится с помощью установки УППУ-МЭ 3.1 К, генератора ГЗ-122 и частотомера 43-63. Для проведения измерений Прибор ЭМ-З.ЗТ1 подключается к установке УППУ-МЭ 3.1 К согласно рисункам А8 и А9 приложения А.

Установите на установке испытательный сигнал с характеристиками соответствующими приведенным в таблице 6.14.

Таблица 6.14

Значения испытательного сигнала

иф; В

1,А

Cos ф

Р, Вт

66

5,051

1

1000

Введите в Прибор ЭМ-З.ЗТ1 в режиме «Поверка счетчиков» постоянную поверяемого счетчика 36000 имп. на кВт час и число импульсов поверяемого счетчика 100. С выхода генератора подайте сигнал прямоугольной формы амплитудой 10В, длительностью не менее 10 мкс и с частотой (10,000 ± 0,001) Гц на вход “Fbx ” Прибора ЭМ-З.ЗТ1. На Приборе ЭМ-З.ЗТ1 активизируйте режим «Запуск». На экране Прибора ЭМ-З.ЗТ1 появится погрешность (0,00 ± 5) %.

Подайте сигнал с частотой (11,000 ± 0,001) Гц - появится погрешность (10,00 ± 5) %.

Подайте сигнал с частотой (9,000 ± 0,001) Гц - появится погрешность (-10,00 ± 5) %.

Где 5- предел допускаемой основной погрешности, при заданном испытательном сигнале 5=0.1%.

Результаты проверки считают удовлетворительными, если погрешность Прибора ЭМ-З.ЗТ1 лежит в указанном диапазоне.

6.6 Проверка параметров сигнала на выходе ‘Твых.”

Проверка параметров сигнала на выходе ‘Твых-’’ Прибора ЭМ-З.ЗТ1 проводится с помощью установки УППУ-МЭ 3.1 К, осциллографа С1-137 и резистора С2-23 0.25 Вт 10 КОм ± 5%. Для проведения измерений Прибор ЭМ-З.ЗТ1 подключается к установке УППУ-МЭ 3.1 К согласно рисункам А1 и А2 приложения А.

К выходу ‘Твых.” подключите резистор. На выходе установки УППУ-МЭ 3.1 К установите трехфазный испытательный сигнал с параметрами, указанными в таблице 6.15. 1н -номинальный ток Прибора ЭМ-З.ЗТ1, Uh -.номинальное напряжение Прибора ЭМ-З.ЗТ1.

Таблица 6.15

иф, % от Uh

I, % от 1н/п

Cos <р

100

50

1

С помощью осциллографа определите параметры сигнала на выходе ‘Твых.” Прибора ЭМ-З.ЗТ1.

Результаты проверки считаются удовлетворительными, если сигнал на выходе Прибора ЭМ-З.ЗТ1 ‘Твых.” имеет следующие параметры:

амплитуда импульсов - (4,5±0,5) В;

длительность импульса - (14±2) мкс.

7 Оформление результатов поверки
  • 7.1 Прибор ЭМ-З.ЗТ1, прошедший поверку с положительными результатами, признают годным к эксплуатации.

  • 7.2 Корпус Прибора ЭМ-З.ЗТ1 после поверки пломбируется пломбой поверителя и пломбой завода - изготовителя.

  • 7.3 Результаты и дату поверки Прибора ЭМ-З.ЗТ1 оформляют записью в паспорте (при этом запись должна быть удостоверена клеймом).

  • 7.4 Прибор ЭМ-З.ЗТ1, прошедший проверку с отрицательным результатом хотя бы в одном из пунктов поверки, запрещается к эксплуатации и на него задается извещение о непригодности, с указанием причин его выдачи. Клеймо предыдущей поверки гасится.

  • 7.5 Примеры отчетных форм по результатам проведения поверки приведены в приложении В.

Приложение А Схемы подключения «Энергомонитор-З.ЗТ1» для определения погрешностей

Рисунок А1 Трехфазная схема подключения Энергомонитора-3.ЗТ1, при определении его погрешности измерения мощности

Рисунок А2 Трехфазная схема подключения Энергомонитора-З.ЗТ1 с токоизмерительными клещами, при определении его погрешности измерения мощности

Рисунок АЗ Однофазная схема подключения Энергомонитора-3.ЗТ1

Рисунок А4 Однофазная схема подключения Энергомонитора-3.ЗТ1 с токоизмерительными клещами

Рисунок А5 Схема подключения Энергомонитора-З.ЗТ1 к калибратору постоянного напряжения П320

Рисунок А6 Схема подключения Прибора ЭМ-З.ЗТ1 для определении основной погрешности при измерении модульной и угловой погрешности измерительных трансформаторов напряжения

Рисунок А7 Схема подключения Прибора ЭМ-З.ЗТ1 для определении основной погрешности при измерении модульной и угловой погрешности измерительных трансформаторов тока

Рисунок А8 Схема подключения Прибора ЭМ-З.ЗТ1 для проверки исправности входа “Fbx.” и возможность оценки погрешности счетчиков электроэнергии

Рисунок А9 Схема подключения Прибора ЭМ-З.ЗТ1 с токоизмерительными клещами для проверки исправности входа “Fbx.” и возможность оценки погрешности счетчиков электроэнергии

Приложение Б Рамки для поверки «Энергомонитор-З.ЗТ1» с токоизмерительными клещами

«—------80mm

*-----60mm

2mm

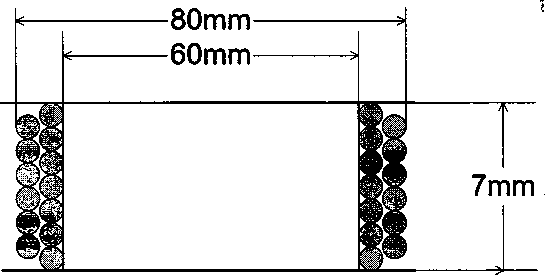

Рисунок Б1 Рамка из 2 витков для поверки Энергомонитора-З.ЗТ1 с токоизмерительными клещами.

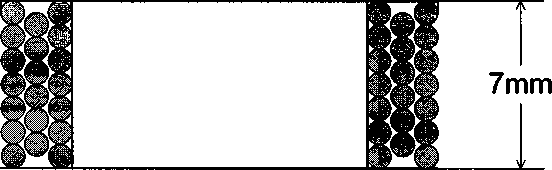

Рисунок Б2 Рамка из 10 витков для поверки Энергомонитора-3.ЗТ1 с токоизмерительными клещами.

--— 150mm-------*

*-----120mm-----J

Рисунок БЗ Рамка из 20 витков для поверки Энергомонитора-3.ЗТ1 с токоизмерительными клещами.

Намотать витки проводом ПЭВ2 01 мм. Обозначить:

«верх» катушки,

число витков - точно.

Выводы обмотки проводом ПЭВ2 1.0 мм2,1=300 мм.

На концы надеть бирки с надписью «I*», «1°».

ПРИЛОЖЕНИЕ В Формы отчетов при поверке “Энергомонитора-З.ЗТ1”

ПРОТОКОЛ ПОВЕРКИ

Прибора для измерений электроэнергетических величин и показателей качества электрической энергии Энергомонитор-З.ЗТ1 зав. №_____

Кому принадлежит____________

  • 1 Условия поверки

  • - температура окружающего воздуха, °C

  • - относительная влажность воздуха, %

  • - атмосферное давление, кПа (мм рт. ст.)

  • 2 Внешний осмотр

Вывод: Прибор ЭМ-З.ЗТ1 соответствует (не соответствует) ТУ

  • 3 Определение электрического сопротивления изоляции Результаты измерений: сопротивления изоляции >         МОм

Вывод: Прибор ЭМ-З.ЗТ1 соответствует (не соответствует) ТУ

  • 4 Опробование

Прибор ЭМ-З.ЗТ1 позволяет (не позволяет) проводить обмен данными по последовательному интерфейсу.

Прибор ЭМ-З.ЗТ1 позволяет (не позволяет) проводить установку даты и времени

Прибор ЭМ-З.ЗТ1 сохраняет (не сохраняет) установленные параметры и данные в памяти при отключении напряжения питания.

Вывод: Прибор ЭМ-З.ЗТ1 соответствует (не соответствует) ТУ

  • 5 Определение основныхметрслогическиххаракгеристикПрибораЭМ-З.ЗТ1.

Результаты определения погрешностей измерения ПКЭ при испытательном сигнале №

Таблица В1

Характеристики испытательных сигналов

Значения установленные на УППУ-МЭ3.1К

Значения измеренные Энергомонитором-З.ЗТ1

Погрешность измерений

Предельно допустимая погрешность

Действующие значения фазных напряжений первой гармоники

Um, В иВ1,в Un, В

Напряжение прямой последовательности

U!,B

Напряжение обратной последовательности Напряжение нулевой последовательности

и2,в и0, в

Установившееся отклонение напряжения

иу>%

Коэффициент несимметрии напряжения по обратной последовательности

к, %

Коэффициент несимметрии напряжения по нулевой последовательности

Кои, %

-

Действующие

1м, В

значения фазных

Ьь В

токов первой гармоники

1а, В

Ток прямой последовательности Ток обратной последовательности Ток нулевой последовательности

11, А

1з, А

1о,А

Углы между первыми

филв

гармониками фазных

фивс

напряжений

Фисл

Углы между первыми гармониками фазных напряжений и токов

филв фивс ФиСА

Коэффициенты

КиА, %

искажения

ГИНЧГСЛИЛЯПкНПОТИ   -

Кив, %

кривой напряжения

Кис, %

Коэффициенты

Ku. %

искажения

Kib. %

синусоидальности -кривой тока

Kic, %

Частота сети

f, Гц

Отклонение частоты

Af, Гц

Результаты определения погрешностей измерения коэффициентов гармоник напряжения и тока при испытательном сигнале №

Таблица В2

KU(n)(KI(n)), %

Погрешность измерений,%

Предельно

п

Значения установленные на УППУ-МЭ 3.1К

Значения измеренные

Энергомонитором-З.ЗТ1

допустимая погрешность,

Фаза А

Фаза В

Фаза С

Фаза А

Фаза В

Фаза С

Фаза А

Фаза В

Фаза С

%

2

3

4

5

6

7

8

9

*■

10

11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28

29

30

31

32

33

34

35

36

37

38

39

40

Таблица ВЗ

Значения установленн ые на УППУ-МЭ 3.1К

Uh ЭМ-З.ЗТ1,

В

Погрешность Прибора ЭМ-З.ЗТ1

Предел допускаемой основной погрешности

Фаза А

Фаза В

Фаза С

иф, В

1,% от1н

8и, %

Зиь %

8ь %

8ц, %

8s, %

8ц, %

8щ, %

Si, %

8ц, %

8s, %

8и, %

Sui, %

Si, %

8ц, %

8s, %

8и, %

8ш, %

8i, %

8ц, %

8s, %

240

150

240

±0,1

±0,2

±0,10

±0,2

±0,20

220

50

240

±0,1

±0,2

±0,11

±0,22

±0,20

180

25

120

±0,1

±0,2

±0,13

±0,26

±0,20

120

10

120

±0,1

±0,2

±0,19

±0,38

±0,20

12

100

120

±0,19

±0,38

±0,10

±0,2

±0,20

60

1.0

60

±0,1

±0,2

± 1.1

±2.2

±2,00

2,4

100

240

± 1.1

±2.2

±0,10

±0,2

±2,00

240

0.5

240

±0,1

±0,2

±2,1

-

-

Результаты определения погрешностей измерения действующего значения напряжения и тока, первой гармоники напряжения и тока, а также полной мощности для Прибора ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клещами

Таблица В4

Значения установленн ые на УППУ-МЭ3.1К

Uh ЭМ-З.ЗТ1,

Погрешность Прибора ЭМ-З.ЗТ1

Предел допускаемой основной погрешности

Фаза А

Фаза В

Фаза С

иф, В

I, % от 1н

В

8и, %

Зщ, %

4 %

8ц, %

8s, %

8и, %

8щ, %

Si, %

8ц, %

8s, %

8и, %

8ш, %

8„ %

8ц, %

8s, %

'8v,"%

8щ, %

8i, %

8ц, %

8s, %

240

100

240

±0.1

±0.2

±0.5

±0.5

±1.0

180

50

120

±0.1

±0.2

±0.55

±0.55

±1.0

30

20

60

±0.11

±0.22

±0.7

±0.7

±1.0

60

10

60

±0.1

±0.2

±0.95

±0.95

±1.0

60

5

60

±0.1

±0.2

±1.45

±1.45

±2.0

2.4

100

240

±1.1

±2.2

±0.5

±0.5

±2.0

ТаблицаВ5

Значения установленн ые на УППУ-МЭ 3.1К

Uh ЭМ-З.ЗТ1, в

Погрешность Прибора ЭМ-ЗЗТ1

Предел допускаемой основной погрешности

Фаза А

Фаза В

Фаза С

Оф, В

1,% от 1н

8и, %

Зин %

8„ %

8ц, %

8s, %

8и, %

Зиь %

8i, %

8ц, %

8s, %

8и, %

8ш, %

8i, %

Зц, %

8s, %

8и, %

8ui, %

Si, %

8ц, %

8s, %

240

100

240

±0.1

±0.2

±1.0

±1.0

±2.0

180

50

120

±0.1

±0.2

±1.05

±1.05

±2.0

30

20

60

±0.11

±0.22

±1.2

±1.2

±2.0

60

10

60

±0.1

±0.2

±1.5

±1.5

±2.0

60

5

60

±0.1

±0.2

±2.0

±2.0

±4.0

2.4

100

240

±1.1

±2.2

±1.0

±1.0

±4.0

Результаты определения погрешностей измерения напряжения постоянного тока

Таблица В6

Значения установленные на П320

Uh ЭМ-З.ЗТ1, В

Значения измеренные Прибором ЭМ-ЗЗТ1

Предел допускаемой основной погрешности, %

Фаза А

Фаза В

Фаза С

Ua, В

8и%

Ub, В

8V%

Uc, В

8и%

240

240

±0.2

120

120

±0.2

60

60

±0.2

30

60

±0.22

6

60

J.         : :       г

’   ±0.38

0.6

60

±2.2

Таблица В7

Значения установленные на УППУ-МЭ 3.1К

инЭМ-З.ЗТ1,В

Погрешность Прибора ЭМ-З.ЗТ1

Предел допускаемой основной погрешности, 5%

иф,В

I, % от 1н

Cos <р

Зф

72

150

1

60

±0,1

60

100

0.5L

60

±0,15

48

100

0,8С

60

±0,15

60

100

0,5С

60

±0,25

60

50

1

60

±0,1

60

20

1

60

±0,1

60

10

1

60

±0,1

60

10

0,5L

60

±0,15

60

10

0,5С

60

±0,15

72

2

0,5L

60

±0,25

48

2

0,5С

60

±0,25

48

1

1

60

±0,2

176

1

1

120

±0,2

250

100

1

240

±0,1

220

100

0,5L

240

±0,15

220

10

0,5С

240

±0,15

Таблица В8

Значения установленные на

УППУ-МЭ 3.1К

Uh ЭМ-З.ЗТ1, В

Погрешность Прибора ЭМ-З.ЗТ1

Предел допускаемой основной погрешности, 8%

иф, В

I, % от 1н

Cos <р

Зф

Прибор ЭМ-З.ЗТ1 обычной точности с токоизмерительными клещами

Прибор ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клещами

72

150

1

60

± 1,0

±0,5

60

100

0,5L

60

±2,0

± 1,0

48

100

0,5С

60

±2,0

± 1,0

60

50

1

60

±1,0

±0,5

60

20

1

60

± 1,0

±0,5

60

20

0.5L

60

±2,0

± 1,0

60

20

0,5С

60

±2,0

± 1,0

60

10

1

60

±1,0

±0,5

176

10

1

120

± 1,0

±0,5

250

100

1

240

±1,0

±0,5

220

100

0,5L

240

±2,0

±1,0

220

20

0,5С

240

±2,0

±1,0

Таблица В9

Значения установленные на УППУ-МЭ 3.1К

Uh ЭМ-З.ЗТ1, В

Погрешность Прибора ЭМ-З.ЗТ1

Предел допускаемой основной погрешности, 5%

иф, В

I, % от 1н

sin <р

Зф

60

100%

0,5L

60

±0,5

48

100%

0,5С

60

±0,5

60

100%

1

60

±0,3

60

20%

1

60

±0,3

120

10%

1

120

±0,3

120

10%

0,5L

120

±0,5

176

10%

0,5С

120

±0,5

198

50%

1

240

±0,3

220

50%

0,5L

240

±0,5

250

10%

0,5С

240

±0,5

Результаты определения погрешностей измерения реактивной мощности для Прибора ЭМ-З.ЗТ1 с токоизмерительными клещами

Таблица В10

Значения установленные на УППУ-МЭ 3.1К

Uh ЭМ-ЗЗТ1, В

Погрешность Прибора ЭМ-З.ЗТ1

Предел допускаемой основной погрешности, 6%

иф,В

I, % от 1н

sin ф

Зф

Прибор ЭМ-З.ЗТ1 обычной точности с токоизмерительными клещами

Прибор ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клещами

80

100

1

60

±2

± 1

60

100

0,5L

60

±4

±2

48

100

0,5С

60

±4

±2

60

50

1

60

±2

± 1

60

20

1

60

±2

± 1

60

20

0,5L

60

±4

±2

60

20

0,5С

60

±4

±2

176

10

1

120

±2

± 1

220

10

1

240

±2

± 1

220

10

0.5L

240

±4

±2

250

10

0,5С

240

±4

±2

Таблица Bl 1

Ua, В

Ub, В

Фили, градус

Показания К535

Значения измеренные Прибором ЭМ-З.ЗТ1

Погрешность Прибора ЭМ-З.ЗТ1

Предел допускаемой основной погрешности

бэ, %

Оз, мин

би, %

0и, мин

бк, %

Ок, мин

бк, %

Ок, мин

120

120

0.00

0.00

0.0

±0.02

±1.0'

120.24

120

0.17

0.20

10.0

±0.024

±2.0'

119.76

120

-0.17

-0.20

-10.0

±0.024

±2.0'

100

100

0.00

0.00

0.0

±0.02

±1.0'

100.2

100

-0.17

0.20

-10.0

±0.024

±2.0'

99.8

100

0.17

-0.20

10.0

±0.024

±2.0'

80

80

-0.17

0.00

-10.0

±0.02

±2.0'

80.16

80

0.17

0.20

10.0

±0.024

±2.0'

79.84

80

0.00

-0.20

0.0

±0.024

±1.0'

Результаты определения погрешности при измерении амплитудной и угловой погрешности измерительных трансформаторов тока

Таблица В12

1ном

ЭМ-З.ЗТ1, А

1а, А

1в, А

филв, град

Показания К535

Значения измеренные Прибором ЭМ-З.ЗТ1

Погрешность Прибора ЭМ-З.ЗТ1

Предел допускаемой основной погрешности

6i, %

0 i, мин

«и, %

0iH, мин

би, %

ви, мин

6ki, %

6 ki, мин

5

6.01200

6.00000

0.17

0.2

10

0.06

±2.0'

5

4.99000

5.00000

-0.17

-0.2

-10

0.06

±2.0'

5

1.00200

1.00000

-0.17

0.2

-10

0.06

±2.0'

0.5 .....

0.25050

0.25000

-0.25

0.2 .

-15 ...

...... . ......,

0.06

±2.5'.....

0.5

0.04990

0.05000

0.50

-0.2

30

0.06

±4.0'

Вывод: по основным метрологическим характеристикам Прибор ЭМ-3.3 Т1 соответствует (не соответствует) ТУ

6 Определения погрешности хода часов реального времени Результаты измерений: суточный уход часов составляет с Вывод: Прибор соответствует (не соответствует) ТУ

7 Проверка исправности входа “FBX” Прибора ЭМ-З.ЗТ1.

Результаты измерений: вход “FBx” Прибора ЭМ-З.ЗТ1 исправен (неисправен) и позволяет проводить поверку счетчиков электроэнергии

Вывод: Прибор соответствует (не соответствует) ТУ

  • 8 Проверка параметров сигнала на выходе “FBbix ” Прибора ЭМ-З.ЗТ1.

Результаты измерений: параметры сигнала на выходе ‘ТВых” Прибора ЭМ-З.ЗТ1 соответствуют (не соответствуют) ТУ

Вывод: Прибор соответствует (не соответствует) ТУ

Вывод по результатам поверки: Прибор ЭМ-З.ЗТ соответствует (не соответствует) ТУ

Дата

Подпись поверителя

М.П.

1

Для Прибора ЭМ-З.ЗТ1 с блоком трансформаторов тока.

2

Для Прибора ЭМ-З.ЗТ1 повышенной точности с токоизмерительными клещами.

3

Для Прибора ЭМ-З.ЗТ1 обычной точности с токоизмерительными клещами.

Отсутствия знаков 1, 2, 3 означает, что данное значение действительно для Приборов ЭМ-З.ЗТ1 обычной и повышенной точности с токоизмерительными клещами и для Приборов ЭМ-З.ЗТ1 с блоком трансформаторов тока.

Примечание. Допускается проведение испытаний (кроме случаев, оговоренных настоящими техническими условиями) в реальных условиях цеха, лаборатории, если они не выходят за пределы рабочих условий эксплуатации.

Для варианта исполнения «Энергомонитор-3.ЗТ1-С» не проводятся испытания связанные с измерениями ПКЭ.

Допускается считывание измеренных значений и расчет погрешностей производить с помощью прикладного программного обеспечения, работающего на компьютере,

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
