Методика поверки «Газоанализаторы стационарные оптические СГОЭС-3» (МП-242-2384-2021)

Методика поверки

Тип документа

Газоанализаторы стационарные оптические СГОЭС-3

Наименование

МП-242-2384-2021

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им. Д.И. Менделеева»

СОГЛАСОВАНО

Методика поверки. Газоанализаторы стационарные оптические СГОЭС-3. ОЕИ Аналитика

от

23/2 021

1 202 1

^генерального директора

. Д.И. енделеева"

ГН. Пронин

«-1Д» марта 2021 г.

Государственная система обеспечения единства измерений Газоанализаторы стационарные оптические СГОЭС-3 Методика поверки

МП-242-2384-2021

И.о. руководителя научно-исследовательского отдела

государственных эталонов в области физико-химических измерений ФГУП "ШДИИМ им. Д.И. Менделеева"

__А.В. Колобова

г. Санкт-Петербург 2021 г.

1 Общие положения

Настоящая методика поверки распространяется на газоанализаторы стационарные оптические СГОЭС-3 (в дальнейшем - газоанализаторы), выпускаемые АО "Электронстандарт-прибор", Санкт-Петербург и устанавливает методы их первичной поверки при вводе в эксплуатацию и после ремонта, периодической поверки в процессе эксплуатации.

Настоящая методика поверки должна обеспечивать прослеживаемость к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.

Метод, обеспечивающий реализацию методики поверки - непосредственное сличение поверяемого средства измерений с эталоном той же единицы величины.

Методикой поверки не предусмотрена возможность проведения поверки отдельных измерительных каналов и (или) отдельных автономных блоков из состава средства измерений для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений.

2 Перечень операций поверки средства измерений

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

Наименование операции	Номер пункта методики поверки	Проведение операции при поверке
Наименование операции	Номер пункта методики поверки	первичной поверке	периодическо й поверке
1 Внешний осмотр	7	да	да
2 Подготовка к поверке и опробование средства измерений	8	да	да
3 Проверка программного обеспечения	9	да	да
4 Определение метрологических характеристик	10
4.1 Определение основной погрешности	10.1, 10.2	да	да
4.2 Определение вариации выходного сигнала	10.3	да	нет
4.3 Определение времени установления выходного сигнала	10.4	да	нет
Примечания: 1) газоанализаторы, при поверке которых используются эквивалентные газовые смеси, подлежат поверке в объеме операций первичной поверки не реже 1 раза в 6 лет для контроля стабильности коэффициента пересчета; 2) Поверочным компонентом при периодической поверке для всех исполнений газоанализатора, кроме исполнений с определяемыми компонентами метан и гексан, является пропан (СзШ). Допускается проводить периодическую поверку газоанализаторов всех исполнений по ГС, содержащим определяемый компонент.

2.2 Если при проведении той или иной операции поверки получен отрицательный результат, дальнейшая поверка прекращается.

3 Требования к условиям проведения поверки

3.1 При проведении поверки должны быть соблюдены следующие условия:

температура окружающего воздуха, °C 20 ± 5

относительная влажность окружающего воздуха, % от 30 до 80

атмосферное давление, кПа от 98,0 до 104,6

4 Требования к специалистам, осуществляющим поверку

4.1 К работе с газоанализаторами и проведению поверки допускаются лица, ознакомленные с ГОСТ 13320-81, Приказом Госстандарта от 14.12.2018 г. № 2664, эксплуатационной документацией на газоанализаторы, имеющие квалификацию не ниже инженера и прошедшие инструктаж по охране труда.

5 Метрологические и технические требования к средствам поверки

5.1 При проведении поверки применяют средства, указанные в таблице 2, и газовые смеси (ГС), указанные в таблице 3.

Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, метрологические и технические характеристики

Прибор комбинированный Testo 622, диапазон измерений температуры от минус 10 до плюс 60 °C, относительной влажности от 10 до 95 %, атмосферного давления от 300 до 1200 гПа (per. № 44744-10)

Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2 Источник питания постоянного тока Б5-48. Диапазон напряжения (0-50) В, ток (0-2) А*

Мультиметр цифровой Fluke 15В+, верхняя граница диапазона измерений постоянного и переменного тока 400 мВ, 4 В, 40 В, 400 В, 1000 В, силы постоянного и переменного тока 400 мкА, 4000 мкА, 40 мА, 400 мА, 4 А, 10 А, электрического сопротивления 400 Ом, 4 кОм, 40 кОм, 400 кОм, 4 МОм, 40 МОм (per. № 59778-15)

IBM-совместимый компьютер со свободным COM-портом, конвертером RS-485 -RS-232 и установленной программой "SgoGrad" версии 2.2 и выше

Камера калибровочная ЖСКФ.301261.064 (для СГОЭС-3, СГОЭС-М-3), ЖСКФ.301261.064-01 (для СГОЭС-М11-3) *

Рабочий эталон 1-го разряда - комплекс динамический газосмесительный ДГК-В (per. №62130-15)

Азот газообразный особой чистоты сорт 2 по ГОСТ 9293-74 в баллонах под давлением

Поверочный нулевой газ (ПНГ) - воздух марка Б по ТУ 6-21-5-82 в баллонах под давлением

Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м³/ч, кл. точности 4*

Ротаметр РМ-А-0Д6Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,16 м³/ч, кл. точности 4*

Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см², диаметр условного прохода 3 мм*

Вентиль трассовый точной регулировки ВТР-4, диапазон рабочего давления (0-6) кгс/см², диаметр условного прохода 3 мм*

Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6x1,5 мм* Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм*

Номер пункта методики поверки

Примечания:

1) все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением -действующие паспорт;
2) допускается использование других средств поверки, обеспечивающих определение метрологических характеристик с требуемой точностью.
3) допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в таблицах 3 и 4, при выполнении следующих условий:

- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из таблиц 3,4;
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.

Таблица 3 -Характеристики ГС, используемых при первичной поверке газоанализаторов

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
метан (СН4)	От 0 до 4,4 % (от 0 до 100 % НКПР)	азот				О.ч., сорт 2 по ГОСТ 9293-74
метан (СН4)	От 0 до 4,4 % (от 0 до 100 % НКПР)		2,2 % ±7% отн.	4,1 % ±5% отн.	±2,5% отн.	ГСО 10532-2014 (метан - азот)
пропан (СзШ)	От 0 до 1,7% (от 0 до 100 % НКПР)	азот				О.ч., сорт 2 по ГОСТ 9293-74
			0,85 %±7 % отн.		±2 % отн.	ГСО 10540-2014 (пропан - азот)
				1,58 %±5 % отн.	±3 % отн.	ГСО 10541-2014 (пропан - азот)

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
н-бутан (С4Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)	пнг- воздух				Марка Б по ТУ 6- 21-5-82
			0,35 %±7 % отн.		±4 % отн.	ГСО 10541-2014 (бутан - азот)
				0,65 %±7 % отн.	±2 % отн.	ГСО 10540-2014 (бутан - азот)
изобутан (1-С4Н10)	От 0 до 0,65 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
			0,32 %±7 % отн.		±4 % отн.	ГСО 10541-2014 (изобутан - азот)
				0,6 % ±7% отн.	±2 % отн.	ГСО 10540-2014 (изобутан - азот)
н-пентан (С5Н12)	От 0 до 0,55 % (от 0 до 50 % НКПР)	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
			0,28 %±7 % отн.		±4 % отн.	ГСО 10541-2014 (пентан - азот)
				0,51 %±7 % отн.	±2 % отн.	ГСО 10541-2014 (пентан - азот)

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
циклопентан (С5Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
циклопентан (С5Н10)	От 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 %±7 % отн.	0,65 %±7 % отн.	±5 % отн.	ГСО 10540-2014 (циклопентан -азот)
гексан (СбНм)	От 0 до 0,5 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
			0,25 %±7 % отн.		±4 % отн.	ГСО 10541-2014 (гексан - азот)
				0,46 %± % отн.	±2 % отн.	ГСО 10540-2014 (гексан - азот)
циклогексан (СбН12)	от 0 до 0,5 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
циклогексан (СбН12)	от 0 до 0,5 % (от 0 до 50 % НКПР)		0,25 %± 10% отн.	0,45 %± 10% отн.	*	ДГК-В
гептан (С7Н16)	От 0 до 0,425 (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б ТУ 6-21- 5-85
гептан (С7Н16)	От 0 до 0,425 (от 0 до 50 % НКПР)		0,21 %± 10% отн.	0,38 %± 10% отн.	*	ДГК-В

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
пропилен (СзНб)	От 0 до 1,0 (от 0 до 50 % НКПР)	пнг- воздух				Марка Б ТУ 6-21- 5-85
			0,5 % ±7% отн.		± 4 % отн.	ГСО 10541-2014 (пропилен - азот)
				0,93 %±7 % отн.	± 2 % отн.	ГСО 10540-2014 (пропилен - азот)
метиловый спирт (СНзОН)	от 0 до 3,0 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
метиловый спирт (СНзОН)	от 0 до 3,0 % (от 0 до 50 % НКПР)		1,5% ± 10 % отн.	2,72 %± 10% отн.	*	ДГК-В
этиловый спирт (С₂Н₅ОН)	От 0 до 1,55 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
этиловый спирт (С₂Н₅ОН)	От 0 до 1,55 % (от 0 до 50 % НКПР)		0,78 %± 10% отн.	1,4% ± 10 % отн.	*	ДГК-В
этиловый спирт (С2Н5ОН)	От 0 до 0,78 % (от 0 до 25 % НКПР)	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
этиловый спирт (С2Н5ОН)	От 0 до 0,78 % (от 0 до 25 % НКПР)		0,39 %± 10% отн.	0,71 %± 10% отн.	*	ДГК-В

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
этан (СгНб)	От 0 до 1,2 % (от 0 до 50 % НКПР)	пнг- воздух				Марка Б по ТУ 6- 21-5-82
			0,6 % ±7% отн.		±4 % отн.	ГСО 10541-2014 (этан - азот)
				1,12 %±7 % отн.	±2 % отн.	ГСО 10540-2014 (этан - азот)
этилен (С2Н4)	От 0 до 1,15 (от 0 до 50 % НКПР)	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
			0,58 %±7 % отн.		±4 % отн.	ГСО 10541-2014 (этилен - азот)
				1,07 %±7 % отн.	±3 % отн.	ГСО 10541-2014 (этилен - азот)
толуол (СбНзСНз)	от 0 до 0,5 (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б ТУ 6-21- 5-85
толуол (СбНзСНз)	от 0 до 0,5 (от 0 до 50 % НКПР)		0,25 %± 10% отн.	0,45 %± 10% отн.	*	ДГК-В
бензол (СбНб)	От 0 до 0,6 (от 0 до 50 % НКПР)	ПНГ-воздух				Марка Б ТУ 6-21- 5-85
			0,3 % ±7% отн.		±4% отн.	ГСО 10541-2014 (бензол - азот)
				0,56 %±7 % отн.	±2% отн.	ГСО 10540-2014 (бензол - азот)

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
ацетон ((СНз)гСО)	от 0 до 1,25 % (от 0 до 50 % НКПР)	ПНГ-воздух				Марка Б ТУ 6-21- 5-85
			0,63 ± 7% отн.		±3 % отн.	ГСО 10535-2014 (ацетон - азот)
				1,16± 7% отн.	±2,5 % отн.	ГСО 10535-2014 (ацетон - азот)
этилбензол (CsHio)	от 0 до 0,4 % (от 0 до 50 % НКПР)	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
этилбензол (CsHio)	от 0 до 0,4 % (от 0 до 50 % НКПР)		0,2 % ± 10 % отн.	0,36% ± 10 % отн.	*	ДГК-В
метилтретбутиловый эфир (С5Н12О)	от 0 до 0,75 % (от 0 до 50 % НКПР)	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
метилтретбутиловый эфир (С5Н12О)	от 0 до 0,75 % (от 0 до 50 % НКПР)		0,4 % ± 10 % отн.	0,7 % ± 10 % отн.	*	ДГК-В
орто-ксилол (о- С₈Ню)	от 0 до 0,5 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
орто-ксилол (о- С₈Ню)	от 0 до 0,5 % (от 0 до 50 % НКПР)		0,25 %± 10% отн.	0,45 %± 10% отн.	*	ДГК-В
пара-ксилол (п-C₈Hio)	от 0 до 0,45 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
пара-ксилол (п-C₈Hio)	от 0 до 0,45 % (от 0 до 50 % НКПР)		0,23 %± 10% отн.	0,41 %± 10% отн.	*	ДГК-В

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
изопропиловый спирт, 2-пропанол (СзН₈О)	от 0 до 1,0 % (от 0 до 50 % НКПР)	пнг-воздух				Марка Б по ТУ 6- 21-5-82
изопропиловый спирт, 2-пропанол (СзН₈О)	от 0 до 1,0 % (от 0 до 50 % НКПР)		0,5 % ± 10 % отн.	0,9 % ± 10 % отн.	*	ДГК-В
1,3-бутадиен (СдНв)	от 0 до 1,4 % (от 0 до 100 % НКПР)	азот				О.ч., сорт 2 по ГОСТ 9293-74
			0,7 % ±7% отн.		±5 % отн.	ГСО 10540-2014 (1,3-бутадиен -азот)
				1,33% ±5% отн.	±2,5 % отн.	ГСО 10540-2014 (1,3-бутадиен -азот)
оксид этилена (С2Н4О)	от 0 до 2,6 % (от 0 до 100 % НКПР)	азот				О.ч., сорт 2 по ГОСТ 9293-74
оксид этилена (С2Н4О)	от 0 до 2,6 % (от 0 до 100 % НКПР)		1,3% ±5% отн.	2,47 %±5 % отн.	± 2,5 % отн.	ГСО 10540-2014 (оксид этилена -азот)
хлорметан (CH3CI)	от 0 до 7,6 % (от 0 до 100 % НКПР)	азот				О.ч., сорт 2 по ГОСТ 9293-74
хлорметан (CH3CI)	от 0 до 7,6 % (от 0 до 100 % НКПР)		3,8 % ±7% отн.	7,1 % ±7% отн.	± 2,5 % отн.	ГСО 10550-2014 (хлорметан -азот)
бутилацетат (С6Н12О2)	от 0 до 0,6 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
бутилацетат (С6Н12О2)	от 0 до 0,6 % (от 0 до 50 % НКПР)		0,3 % ± 10 % отн.	0,54 %± 10% отн.	*	ДГК-В

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
этилацетат (СдШОг)	от 0 до 1,0 % (от 0 до 50 % НКПР)	пнг- воздух				Марка Б по ТУ 6- 21-5-82
этилацетат (СдШОг)	от 0 до 1,0 % (от 0 до 50 % НКПР)		0,5 % ± 10 % отн.	0,91 %± 10% отн.	*	ДГК-В
бутанон (СдШО)	от 0 до 0,75 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
бутанон (СдШО)	от 0 до 0,75 % (от 0 до 50 % НКПР)		0,38 %± 10% отн.	0,68 %± 10% отн.	*	ДГК-В
пропанол-1 (С3Н7ОН)	от 0 до 1,05 % (от 0 до 50 % НКПР)	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
пропанол-1 (С3Н7ОН)	от 0 до 1,05 % (от 0 до 50 % НКПР)		0,53 %± 10% отн.	0,95 %± 10% отн.	*	ДГК-В
бутанол (С4Н9ОН)	от 0 до 0,7 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
бутанол (С4Н9ОН)	от 0 до 0,7 % (от 0 до 50 % НКПР)		0,35 %± 10% отн.	0,64 %± 10% отн.	*	ДГК-В
октан (С₈Н1₈)	от 0 до 0,4 % (от 0 до 50 % НКПР)	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
октан (С₈Н1₈)	от 0 до 0,4 % (от 0 до 50 % НКПР)		0,2 % ± 10 % отн.	0,36 %± 10% отн.	*	ДГК-В

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
диэтил амин (C4H11N)	от 0 до 0,85 % (от 0 до 50 % НКПР)	ПНГ- воздух				Марка Б по ТУ 6- 21-5-82
диэтил амин (C4H11N)	от 0 до 0,85 % (от 0 до 50 % НКПР)		0,43 %± 10% отн.	0,77 %± 10% отн.	*	ДГК-В
пары бензина автомобильного **	от 0 до 50 % НКПР	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
пары бензина автомобильного **	от 0 до 50 % НКПР		20% НКПР ±5% отн.	50% НКПР ± 10 % отн.	± 2 % НКПР	ДГК-В
пары дизельного топлива ★★	от 0 до 50 % НКПР	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
пары дизельного топлива ★★	от 0 до 50 % НКПР		20% НКПР ±5% отн.	50% НКПР ± 10 % отн.	± 2 % НКПР	ДГК-В
пары керосина * *	от 0 до 50 % НКПР	ПНГ-воздух			-	ДГК-В
пары керосина * *	от 0 до 50 % НКПР		20% НКПР ±5% отн.	50% НКПР ± 10 % отн.	±2 % НКПР	ДГК-В
пары уайт-спирита	от 0 до 50 % НКПР	ПНГ-воздух			-	Марка Б по ТУ 6- 21-5-82
пары уайт-спирита	от 0 до 50 % НКПР		20% НКПР ±5% отн.	50% НКПР ± 10 % отн.	± 2 % НКПР	ДГК-В

Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения			Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
Определяемый компонент	Диапазон измерений объемной доли определяемого компонента	ГС №1	ГС №2	ГС №3	Погрешность аттестации	Номер ГС по реестру ГСО или источник ГС
пары топлива для реактивных двигателей **	от 0 до 50 % НКПР	ПНГ-воздух				Марка Б по ТУ 6- 21-5-82
пары топлива для реактивных двигателей **	от 0 до 50 % НКПР		20% НКПР ±5% отн.	50% НКПР ± 10 % отн.	± 2 % НКПР	ДГК-В
пары бензина авиационного **	от 0 до 50 % НКПР	ПНГ-воздух			-	Марка Б по ТУ 6- 21-5-82
пары бензина авиационного **	от 0 до 50 % НКПР		20% НКПР ±5% отн.	50% НКПР ± 10 % отн.	± 2 % НКПР	ДГК-В
пары бензина неэтилированного **	от 0 до 50 % НКПР	ПНГ-воздух			-	Марка Б по ТУ 6- 21-5-82
пары бензина неэтилированного **	от 0 до 50 % НКПР		20% НКПР ±5% отн.	50% НКПР ± 10 % отн.	± 2 % НКПР	ДГК-В

Определяемый компонент

Диапазон измерений объемной доли определяемого компонента

Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения

Погрешность аттестации

Номер ГС по реестру ГСО или источник ГС

ГС №1

ГС №2

ГС №3

Примечания:

1) Пересчет значений концентрации определяемого компонента, выраженной в объемных долях, %, в значения довзрывоопасной концентрации, % НКПР, проводится с использованием данных ГОСТ Р МЭК 60079-20-1-2011.
2) Изготовители и поставщики ГС - предприятия-производители стандартных образцов состава газовых смесей, прослеживаемых к государственному первичному эталону единиц молярной доли, массовой доли и массовой концентрации компонентов в газовых и газоконденсатных средах ГЭТ 154-2019.
3) Допускается использование в качестве ГС № 1 вместо азота особой чистоты сорт 2 по ГОСТ 9293-74 ПНГ - воздуха марки Б по ТУ 6-21-5-82.
4) Допускается использование в качестве ГС № 1 вместо ПНГ - воздух марки Б по ТУ 6-21-5-82 азота особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.
5) Допускается использование вместо газовых смесей состава определяемый компонент - азот газовых смесей состава определяемый компонент - воздух при условии соблюдения требований безопасности.
6) * - Пределы допускаемой относительной погрешности Л_о(^) для заданного значения объемной доли целевого компонента в ПГС X для ДГК-В вычисляется по формуле:

Д z 1 1Л I нижн.') (|Докои.| |Д()иач.|)

|Д₀„_ач.|+ _

х-^верхн. ^лшсн.' J

где Х_т и Х_верхн - нижняя и верхняя граница диапазона воспроизведения объемной доли целевого компонента, %;

&_Онт ^{и -} пределы допускаемой относительной погрешности, соответствующие нижней

и верхней границе диапазона воспроизведения объемной доли целевого компонента, %.

7) ** - Бензин неэтилированный по ГОСТ Р 51866-2002, топливо дизельное по ГОСТ 305-2013, керосин по ГОСТ Р 52050-2006, уайт-спирит по ГОСТ 3134-78, топливо для реактивных двигателей по ГОСТ 10227-86, бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту", бензин авиационный по ГОСТ 1012-2013.

Таблица 4 - Характеристики эквивалентных ГС пропан - азот, пропан - воздух, используемых при периодической поверке газоанализаторов

Определяемый компонент	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, %		Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
Определяемый компонент	ГС№ 1	ГС №2	Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
этан (СгНб)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
этан (СгНб)		1,34 % ± 7 % отн.	±3 % отн.	ГСО 10541-2014
бутан (С4Н10)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
бутан (С4Н10)		0,62 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
циклопентан (С5Н10)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
циклопентан (С5Н10)	ПНГ - воздух	0,6 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
изобутан (и- С4Н10)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
изобутан (и- С4Н10)		0,475 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
пентан (С5Н12)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
пентан (С5Н12)		0,49 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
циклогексан (СбН12)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
циклогексан (СбН12)		0,21 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
гептан (С7Н16)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
гептан (С7Н16)		0,68 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
пропилен (СзНб)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
пропилен (СзНб)		0,85 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
метиловый спирт (СНзОН)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
метиловый спирт (СНзОН)		1,85 % ± 7 % отн.	±3 % отн.	ГСО 10541-2014
этиловый спирт (С₂Н₅ОН) (диапазон измерений от 0 до 50 % НКПР)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
		0,96 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
этиловый спирт (С2Н5ОН) (диапазон измерений от 0 до 25 % НКПР)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
	ПНГ - воздух	0,48 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
этилен (С2Н4)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
этилен (С2Н4)		0,34 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014

Определяемый компонент	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, %		Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
Определяемый компонент	ГС№ 1	ГС №2	Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
толуол (С_бН₅СНз)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
толуол (С_бН₅СНз)		0,58 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
бензол (СбНб)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
бензол (СбНб)		0,52 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
ацетон (СНзСОСНз)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
ацетон (СНзСОСНз)		0,42 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
этилбензол (C₈Hio)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
этилбензол (C₈Hio)		0,64 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
метилтретбутиловый эфир (СНзСО(СНз)з)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
метилтретбутиловый эфир (СНзСО(СНз)з)		1,05 % ± 7 % отн.	±3 % отн.	ГСО 10541-2014
пара-ксилол (п- С₈Ню)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
пара-ксилол (п- С₈Ню)		0,33 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
орто-ксилол (о-СзНю)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
орто-ксилол (о-СзНю)		0,35 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
изопропиловый спирт ((СНз)₂СНОН)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
изопропиловый спирт ((СНз)₂СНОН)		0,8 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
1,3-бутадиен (С₄Н₆)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
1,3-бутадиен (С₄Н₆)		0,4 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
диэтиламин (C4H11N)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
диэтиламин (C4H11N)		0,75 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
этилацетат (С₄Н₈О₂)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
этилацетат (С₄Н₈О₂)		0,65 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
оксид этилена (С₂Н₄О)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
оксид этилена (С₂Н₄О)		0,9 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
хлорметан (СНзС1)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
хлорметан (СНзС1)		1,8 % ± 7 % отн.	±3 % отн.	ГСО 10541-2014

Определяемый компонент	Номинальное значение объемной доли определяемого компонента в ГС, пределы допускаемого отклонения, %		Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
Определяемый компонент	ГС № 1	ГС №2	Пределы допускаемой основной погрешности	Номер по реестру ГСО или источник получения ГС
бутилацетат (СбН1₂О₂)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
бутилацетат (СбН1₂О₂)		0,83 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
бутанон (СдШО)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
бутанон (СдШО)		0,78 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
пропанол-1 (С3Н7ОН)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
пропанол-1 (С3Н7ОН)		0,73 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
бутанол (С4Н9ОН)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
бутанол (С4Н9ОН)		0,77 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
октан (CsHis)	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
октан (CsHis)		0,95 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
бензин автомобильный	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
бензин автомобильный		0,65 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
топливо дизельное	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
топливо дизельное		0,43 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
керосин	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
керосин		0,52 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
уайт-спирит	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
уайт-спирит		0,43 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
топливо для реактивных двигателей	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
топливо для реактивных двигателей		0,43 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
бензин авиационный	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
бензин авиационный		0,57 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014
бензин неэтилированный	ПНГ - воздух		-	Марка Б по ТУ 6-21-5-82
бензин неэтилированный		0,60 % ± 7 % отн.	±2 % отн.	ГСО 10540-2014

Примечания:

1) Допускается использование в качестве ГС № 1 вместо ПНГ - воздух марки Б по ТУ 6-21-5-82 азота особой чистоты сорт 2-й по ГОСТ 9293-74 в баллоне под давлением.

6 Требования по обеспечению безопасности проведения поверки

6.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией.
6.2 Концентрации вредных компонентов в воздухе рабочей зоны должны соответствовать требованиям ГОСТ 12.1.005-88.
6.3 Должны выполняться требования охраны труда для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
6.4 При работе с чистыми газами и газовыми смесями в баллонах под давлением соблюдают требования Федеральных норм и правил в области промышленной безопасности «Правила промышленной безопасности при использовании оборудования, работающего под избыточным давлением», утвержденных приказом Федеральной службы по экологическому, технологическому и атомному надзору от 15.12.2020 г. № 536.
6.5 Не допускается сбрасывать ГС в атмосферу рабочих помещений.

7 Внешний осмотр

При внешнем осмотре должно быть установлено:

отсутствие механических повреждений (царапин, вмятин и др.), влияющих на работоспособность составных частей газоанализатора;

наличие маркировки газоанализатора согласно требованиям руководства по эксплуатации ЖСКФ.413311.002 РЭ, ЖСКФ.413311.002-М РЭ, ЖСКФ.413311.002-М11 РЭ (в зависимости от исполнения газоанализатора).

Газоанализатор считается выдержавшим внешний осмотр удовлетворительно, если он соответствует перечисленным выше требованиям.

8 Подготовка к поверке и опробование средства измерений

8.1 Перед проведением поверки следует:

- проверить комплектность в соответствии требованиями руководств по эксплуатации ЖСКФ.413311.002 РЭ, ЖСКФ.413311.002-М РЭ, ЖСКФ.413311.002-М11 РЭ (в зависимости от исполнения газоанализатора) - при первичной поверке.
- подготовить газоанализатор к работе в соответствии с указаниями руководств по эксплуатации ЖСКФ.413311.002 РЭ, ЖСКФ.413311.002-М РЭ, ЖСКФ.413311.002-М11 РЭ (в зависимости от исполнения газоанализатора).
- выдержать средства поверки и поверяемые газоанализаторы в помещении, в котором будет проводиться поверка, в течение не менее 24 ч.

8.2 Опробование

При опробовании проводится общая проверка функционирования газоанализатора в следующем порядке:

1) включить электрическое питание поверяемого газоанализатора, выходной токовый сигнал должен быть в пределах (3,98 - 4,02) мА, контакты реле "неисправность" должны быть замкнуты;
2) через 40...60 с газоанализатор должен перейти в режим измерений;
3) прогреть газоанализатор в течение 10 мин;
4) по окончании времени прогрева аналоговый выходной сигнал газоанализатора в атмосферном воздухе должен быть равен (4 ± 0,8) мА.

Результаты опробования считают положительными, если по окончанию времени прогрева отсутствует информация об отказах.

9 Проверка программного обеспечения

9.1 Подтверждение соответствия программного обеспечения (ПО) газоанализаторов проводится путем проверки соответствия ПО газоанализаторов, представленных на поверку, тому ПО, которое было зафиксировано (внесено в банк данных) при испытаниях в целях утверждения типа.
9.2 Для проверки соответствия ПО выполняют следующие операции:

- проводят визуализацию идентификационных данных ПО (номер версии), установленного в газоанализатор посредством персонального компьютера с установленным ПО “SgoGrad” (номер версии отображается при включении режима “калибровка”).
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний в целях утверждения типа и указанными в описании типа газоанализаторов.

9.3 Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).

10 Определение метрологических характеристик

10.1 Определение основной погрешности газоанализатора при первичной поверке Определение основной погрешности газоанализатора при первичной поверке проводить в следующем порядке:

Для всех исполнений газоанализаторов, кроме СГОЭС-3 нефтепродукты, СГОЭС-М-3 нефтепродукты, СГОЭС-МИ-З нефтепродукты собрать схему поверки, приведенную на рисунке 1.

Газоанализаторы исполнений СГОЭС-3 нефтепродукты, СГОЭС-М-3, СГОЭС-М11-3 нефтепродукты следует поместить в термошкаф рабочего эталона 1-го разряда комплекса ДГК-В согласно схеме, приведенной на рисунке 2.

1) Для исполнений газоанализаторов, кроме СГОЭС-3 нефтепродукты, СГОЭС-М-3 нефтепродукты, СГОЭС-М11-3 нефтепродукты, с помощью камеры калибровочной подать на вход ГС (таблица 3, в соответствии с исполнением поверяемого газоанализатора) с расходом (0,5±0,1) дм³ / мин в последовательности №1-2-3-2-1-Зв течение не менее 60 с;

Подачу ГС на газоанализаторы исполнений СГОЭС-3 нефтепродукты, СГОЭС-М-Знефтепродукты, СГОЭС-МИ-З нефтепродукты следует осуществлять с помощью рабочего эталона 1-го разряда комплекса ДГК-В в последовательности №№ 1 - 2 - 3 в соответствии с требованиями ШДЕК 418313.800 РЭ.

2) зафиксировать установившиеся значения выходного сигнала газоанализатора:

- по измерительному прибору, подключенному к аналоговому выходу газоанализатора;
- цифровому дисплею газоанализатора (при его наличии);
- по цифровому выходу газоанализатора с помощью персонального компьютера с установленным ПО "SgoGrad" (при первичной поверке);
- по показаниям HART-коммуникатора (при наличии технической возможности);

3) по значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации определяемого компонента на входе газоанализатора C_t,% НКПР, по формуле

C^k-d-4), (1)

где 7, - установившееся значение выходного токового сигнала газоанализатора при

подаче i-й ГС, мА;

к - коэффициент функции преобразования, к=6,25 % НКПР/мА для диапазона показаний от 0 до 100 % НКПР.

4) значение основной абсолютной погрешности газоанализатора Д_;, % НКПР, для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитать по формуле

ь,=с,-с<,\

(2)

где С, - установившееся значение выходного сигнала газоанализатора при подаче i-й ГС, % НКПР;

С,^й -действительное значение довзрывоопасной концентрации определяемого компонента в i-й ГС.

2 3

1 - источник ГС (баллон или рабочий эталон 1-го разряда ДГК-В или ГГС);
2 - редуктор;
3 - вентиль точной регулировки;
4 - индикатор расхода (ротаметр);
5 - камера калибровочная;

6 - газоанализатор;
7 - измерительный прибор (миллиамперметр);
8 - персональный компьютер с конвертером RS 485 - RS 232 / HART-модем.

Рисунок 1 - Схема подачи ГС при проведении поверки газоанализаторов за исключением исполнений СГОЭС-3 нефтепродукты, СГОЭС-М-3 нефтепродукты, СГОЭС-МИ-З нефтепродукты

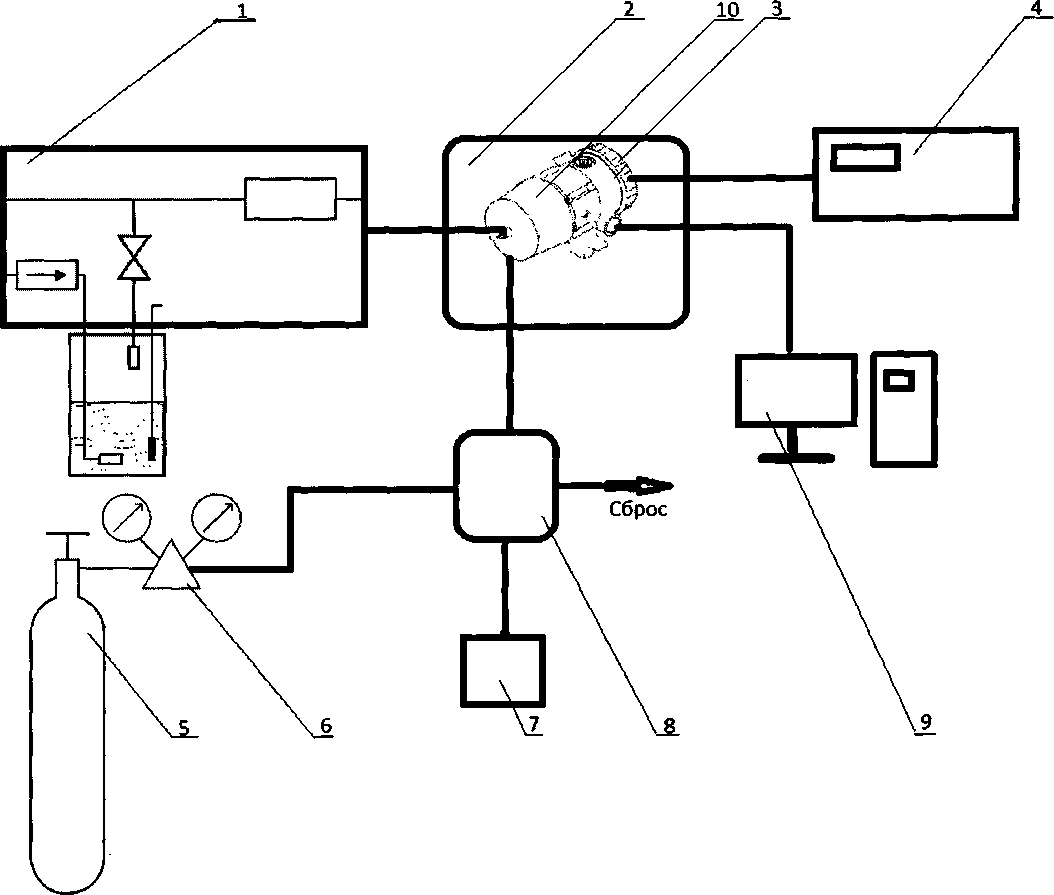

1 -ДГК-В;
2 - термошкаф;
3 - газоанализатор;
4 - измерительный прибор (миллиамперметр);
5 - баллон с ГС водород;

6 - вентиль точной регулировки;
7 - модуль МИ-1;
8 - пневматический сигнализатор;
9 - персональный компьютер с конвертером RS 485 - RS 232 / HART-модем;
10 - камера калибровочная.

Рисунок 2 - Схема подачи ГС при проведении поверки газоанализаторов исполнений СГОЭС-3 нефтепродукты, СГОЭС-М-3 нефтепродукты, СГОЭС-МИ-З нефтепродукты

5) значение основной относительной погрешности газоанализатора J, , %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, рассчитать по формуле

•100.

(3)
6) для газоанализаторов исполнений, указанных в таблице 4, с помощью камеры калибровочной подать на вход эквивалентные ГС пропан - азот, пропан - воздух (в соответствии с исполнением поверяемого газоанализатора) с расходом (0,5±0,1) дм³ / мин в последовательности № 1 - 2 в течение не менее 60 с;
7) зафиксировать выходные сигналы газоанализатора в порядке, описанном в п. 3);
8) по значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации определяемого компонента на входе газоанализатора по формуле (1);
9) рассчитать основную погрешность газоанализатора в каждой точке поверки по формулам (2) и (3), при этом С,^й, % НКПР, рассчитывать по формуле

(4)

где к_экв - коэффициент пересчета для эквивалентной ГС, указанный в паспорте или свидетельстве о поверке поверяемого газоанализатора;

C-~^3KS - довзрывоопасная концентрация пропана в эквивалентной ГС, % НКПР.

10.2 Определение основной погрешности газоанализатора при периодической поверке Определение основной погрешности газоанализатора при периодической поверке

проводить в следующем порядке:

1) собрать схему, приведенную на рисунке 1;
2) с помощью камеры калибровочной подать на вход ГС:

- при поверке по эквивалентным ГС - указанные в таблице 4 в последовательности №№ 1 - 2;
- при поверке по определяемому компоненту - указанные в таблице 3 в последовательности №№1-2-3,

с расходом (0,5±0,1) дм³ / мин'¹ в течение не менее 60 с;

3) зафиксировать установившийся выходной сигнал газоанализатора при подаче каждой ГС:

- по измерительному прибору, подключенному к аналоговому выходу газоанализатора;
- цифровому дисплею газоанализатора (при его наличии);
- по показаниям HART-коммуникатора (при наличии технической возможности);

4) по значению выходного токового сигнала рассчитать значение довзрывоопасной концентрации определяемого компонента на входе газоанализатора по формуле (1);
5) рассчитать основную погрешность газоанализатора по формулам (2) и (3) с учетом (4).

10.3 Определение вариации выходного сигнала

Определение вариации выходного сигнала проводится при первичной поверке для всех исполнений газоанализаторов кроме СГОЭС-3 нефтепродукты, СГОЭС-М-3 нефтепродукты, СГОЭС-МИ-З нефтепродукты.

Определение вариации выходного сигнала допускается проводить одновременно с определением основной погрешности по п. 10.1.

Значение абсолютной вариации выходного сигнала у_д, в долях от пределов допускаемой основной абсолютной погрешности, рассчитывают по формуле

(5)

где С2., С2 - результат измерений довзрывоопасной концентрации определяемого компонента

при подходе к точке поверки 2 со стороны больших и меньших значений, % НКПР;

- пределы допускаемой основной абсолютной погрешности, объемная доля определяемого компонента, % НКПР.

Значение относительной вариации выходного сигнала v_s в долях от пределов допускаемой основной относительной погрешности рассчитывают по формуле

(6)

где 3₀ - пределы допускаемой основной относительной погрешности газоанализатора, %.

10.4 Определение времени установления выходного сигнала

Определение времени установления выходного сигнала проводят в следующем порядке:

а) Для исполнений газоанализаторов, кроме СГОЭС-3 нефтепродукты, СГОЭС-М-3 нефтепродукты, СГОЭС-МИ-З нефтепродукты, с помощью камеры калибровочной на вход газоанализатора подают ГС №3 (таблица 3), фиксируют установившееся значение выходного сигнала газоанализатора;

б) Для газоанализаторов исполнений СГОЭС-3 нефтепродукты, СГОЭС-М-3 нефтепродукты, СГОЭС-М11-3 нефтепродукты определение времени установления выходного сигнала проводят по эквивалентным ГС (таблица 4).

в) вычисляют значение, равное 0,1 установившегося выходного сигнала газоанализатора;

г) снимают насадку с корпуса газоанализатора и включают секундомер

д) фиксируют время достижения значений, рассчитанных в п. в).

11 Подтверждение соответствия средства измерений метрологическим требованиям

11.1 Результат определения основной погрешности газоанализатора считают положительным, если основная погрешность газоанализатора во всех точках поверки не превышает пределов, указанных в таблице А.1 приложения А.
11.2 Результат определения вариации выходного сигнала считают положительным, если вариация выходного сигнала газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности..
11.3 Результат определения времени установления показаний считают положительным, если время установления показаний не превышает 20 с.

12 Оформление результатов поверки

12.1 При проведении поверки оформляют протокол результатов поверки.
12.2 Газоанализаторы, удовлетворяющие требованиям настоящей методики поверки, признают годными к применению, вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца газоанализатора выдают свидетельство о поверке установленной формы.

При отрицательных результатах поверки вносят результаты поверки в Федеральный информационный фонд по обеспечению единства измерений, по требованию владельца выдают извещение о непригодности установленной формы, с указанием причин непригодности.

Знак поверки наносится на свидетельство о поверке (при его наличии).

Приложение А

(обязательное)

Метрологические характеристики газоанализаторов стационарных оптических СГОЭС-3

Таблица А.1

Определяемый компонент	Диапазон измерений¹)		Пределы допускаемой основной погрешности³)
Определяемый компонент	довзрывоопасных концентраций, % НКПР²⁾	объемной доли, %	абсолютной	относительной
метан (СН4)	От 0 до 100	От 0 до 4,4	±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10% (в диапазоне св. 50 до 100 % НКПР)
пропан (СзНв)	От 0 до 100	От 0 до 1,7	±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10% (в диапазоне св. 50 до 100 % НКПР)
бутан (С4Н10)	От 0 до 50	От 0 до 0,7	±5 % НКПР	-
изобутан (И-С4Н10)	От 0 до 50	От 0 до 0,65	±5 % НКПР
пентан (С5Н12)	От 0 до 50	От 0 до 0,7	±5 % НКПР
циклопентан (С5Н10)	От 0 до 50	От 0 до 0,7	±5 % НКПР
гексан (СбНм)	От 0 до 50	От 0 до 0,5	±5 % НКПР
циклогексан (СбНц)	От 0 до 50	От 0 до 0,6	±5 % НКПР
гептан (С7Н16)	От 0 до 50	От 0 до 0,55	±5 % НКПР
пропилен (СзНб)	От 0 до 50	От 0 до 1,0	±5 % НКПР
метиловый спирт (СНзОН)	От 0 до 50	От 0 до 2,75	±5 % НКПР
этиловый спирт (С2Н5ОН)	От 0 до 25	От 0 до 0,78	±5 % НКПР
этиловый спирт (С2Н5ОН)	От 0 до 50	От 0 до 1,55	±5 % НКПР
этан (СгНб)	От 0 до 50	От 0 до 1,25	±5 % НКПР
этилен (С2Н4)	От 0 до 50	От 0 до 1,15	±5 % НКПР
толуол (С6Н5СН3)	От 0 до 50	От 0 до 0,55	±5 % НКПР
бензол (СбНб)	От 0 до 50	От 0 до 0,60	±5 % НКПР
ацетон (СН3СОСН3)	От 0 до 50	От 0 до 1,25	±5 % НКПР
этилбензол (CeHio)	От 0 до 50	От 0 до 0,5	±5 % НКПР
метил-третбутиловый эфир (СНзСО(СНз)з)	От 0 до 50	От 0 до 0,75	±5 % НКПР
пара-ксилол (п-СвНы)	От 0 до 50	От 0 до 0,55	±5 % НКПР	-
орто-ксилол (о-СвНы)	От 0 до 50	От 0 до 0,5	±5 % НКПР	-
изопропиловый спирт ((СНз)₂СНОН)	От 0 до 50	От 0 до 1,0	±5 % НКПР	-
1,3-бутадиен (С4Н6)	От 0 до 100	От 0 до 1,4	±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10% (в диапазоне св. 50 до 100 % НКПР)
оксид этилена (С2Н4О)	От 0 до 100	От 0 до 2,6	±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10% (в диапазоне св. 50 до 100 % НКПР)

Определяемый компонент	Диапазон измерений¹)		Пределы допускаемой основной погрешности³)
Определяемый компонент	довзрывоопасных концентраций, % НКПР²⁾	объемной доли, %	абсолютной	относительной
хлорметан (СНзС1)	От 0 до 100	От 0 до 7,6	±5 % НКПР (в диапазоне от 0 до 50 % НКПР включ.)	±10% (в диапазоне св. 50 до 100 % НКПР)
бутилацетат (С6Н12О2)	От 0 до 50	От 0 до 0,65	±5 % НКПР
этилацетат (С4Н8О2)	От 0 до 50	От 0 до 1,1	±5 % НКПР
бутанон (СдНвО)	От 0 до 50	От 0 до 0,9	±5 % НКПР
пропанол-1 (С3Н7ОН)	От 0 до 50	От 0 до 1,1	±5 % НКПР
бутанол (С4Н9ОН)	От 0 до 50	От 0 до 0,7	±5 % НКПР
октан (CsHis)	От 0 до 50	От 0 до 0,4	±5 % НКПР
диэтиламин (C4H11N)	От 0 до 50	От 0 до 0,85	±5 % НКПР
пары бензина автомобильного⁴)	От 0 до 50	-	±5 % НКПР
пары дизельного топлива⁴)	От 0 до 50	-	±5 % НКПР
пары керосина⁴)	От 0 до 50	-	±5 % НКПР
пары уайт-спирита⁴)	От 0 до 50	-	±5 % НКПР
пары топлива для реактивных двигателей⁴)	От 0 до 50	-	±5 % НКПР
пары бензина авиационного⁴)	От 0 до 50	-	±5 % НКПР	-
пары бензина неэтилированного⁴)	От 0 до 50	-	±5 % НКПР	-
^Диапазон показаний довзрывоопасных концентраций горючих газов и паров горючих жидкостей для выходного цифрового сигнала по протоколу MODBUS RTU составляет от 0 до 100%НКПР. ²⁾ Значения НКПР указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011. ³⁾ Пределы допускаемой основной погрешности нормированы при условии загазованности контролируемой воздушной среды источниками, выделяющими только один компонент. ⁴⁾ Градуировка газоанализаторов исполнений СГОЭС-3-нефтепродукты осуществляется изготовителем на один из определяемых компонентов: - бензин неэтилированный по ГОСТ Р 51866-2002, - топливо дизельное по ГОСТ 305-2013, - керосин по ГОСТ Р 52050-2006, - уайт-спирит по ГОСТ 3134-78, - топливо для реактивных двигателей по ГОСТ 10227-2013, - бензин автомобильный по техническому регламенту "О требованиях к автомобильному и авиационному бензину, дизельному и судовому топливу, топливу для реактивных двигателей и топочному мазуту", - бензин авиационный по ГОСТ 1012-2013.

2) Для газоанализаторов с определяемыми компонентами метан, пропан и гексан при проведении периодической поверки используют ГС, указанные в таблице 3. Допускается проводить периодическую поверку газоанализаторов всех исполнений по ГС, содержащим определяемый компонент, указанных в таблице 3,

Техническая поддержка

Методика поверки «Газоанализаторы стационарные оптические СГОЭС-3» (МП-242-2384-2021)

Методика поверки

Газоанализаторы стационарные оптические СГОЭС-3

МП-242-2384-2021

ВНИИМ им. Д.И. Менделеева

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

Техническая поддержка

Добро пожаловать !

Found 17 results

Users

Erwin Brown

Jacob Deo

Методика поверки «Газоанализаторы стационарные оптические СГОЭС-3» (МП-242-2384-2021)

Методика поверки

Газоанализаторы стационарные оптические СГОЭС-3

МП-242-2384-2021

ВНИИМ им. Д.И. Менделеева

904 Кб 1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ

Настройки внешнего вида

Цветовая схема

Ширина

Левая панель

904 Кб
1 файл
