Государственная система обеспечения единства измерений

Преобразователи измерительные температуры МС1218Ц МП 207-046-2021 МЕТОДИКА ПОВЕРКИ

г. Москва

2021 г.

Общие положения

Настоящая методика распространяется на Преобразователи измерительные температуры МС1218Ц (далее - преобразователи или приборы) и устанавливает методы и средства их первичной и периодической поверок.

Метрологические и технические характеристики преобразователей приведены в Приложении 1.

Поверяемые преобразователи должны иметь прослеживаемость к следующим государственным первичным эталонам:

- ГЭТ 34-2020 «Государственный первичный эталон единицы температуры в диапазоне от 0 до 3200 °C», ГЭТ 35-2021 «Государственный первичный эталон единицы температуры - кельвина в диапазоне от 0,3 до 273,16 К» в соответствии с ГОСТ 8.558-2009 «ГСП. Государственная поверочная схема для средств измерений температуры».

1 Перечень операций поверки
  • 1.1 При проведении первичной и периодической поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1. Внешний осмотр средства измерений

6

Да

Да

2.    Опробование    и    проверка

работоспособности средства измерений

  • 2.1     Проверка     электрической

прочности изоляции

  • 2.2    Проверка    электрического

сопротивления изоляции

  • 2.3 Проверка работоспособности

  • 7.1

  • 7.2

  • 7.3

Да

Да

Да

Нет

Нет

Да

3.    Определение    метрологических

характеристик средства измерений

8

Да

Да

Примечания:

  • 1) при получении отрицательных результатов в процессе проведения той или иной операции, поверка прекращается;

  • 2) допускается проведение поверки для меньшего числа измерительных каналов. При этом делают соответствующую запись в сведениях о результатах поверки средства измерений в Федеральном информационном фонде по обеспечению единства измерений.

  • 2 Метрологические и технические требования к средствам поверки

При проведении поверки применяют средства измерений, указанные в таблице 2. Таблица 2

Операция поверки

Средство поверки

Метрологические и технические требования к средствам поверки

Рекомендуемые типы средств поверки

Опробование и проверка работоспособности средства измерений

Установка для проверки электрической безопасности

Тестовое напряжение 0 до 3 кВ практически синусоидальной формы частотой (50 ± 2) Гц

Установка универсальная пробойная УПУ-1М

Измеритель сопротивления изоляции

Тестовое напряжение: 100 В, 500 В.

Диапазон измерений сопротивления: от 2 до 20 МОм

Измеритель сопротивления изоляции АРРА 607 (Регистрационный номер в Федеральном информационном фонде № 56407-14)

Определение абсолютной погрешности измерения температуры

Термометры сопротивления (платиновые), электронные (цифровые) термометры эталонные 3 разряда в соответствии с ГОСТ 8.558-2009 (ч. 1,ч.2)

Измерение температуры окружающего воздуха в диапазоне от минус -50 до плюс 120 °C,

А = ±0,1 °C (не более) в диапазоне св. минус 10 до плюс 55 °C включ.;

А = ±0,4 °C (не более) - в диапазоне от минус 50 до минус 10 °C включ. и св. плюс 55 до плюс 125 °C включ.

Термометр сопротивления эталонный ЭТС-100 (Регистрационный номер в Федеральном информационном фонде № 19916-10), утвержденные эталоны СИ температуры 3 разряда в соответствии с ГОСТ 8.558-2009 (ч.1,ч.2) и др.

Измерители сопротивления прецизионные

Измерение электрического сопротивления с погрешностью не более ±0,002 °C (в температурном эквиваленте), соотв. эталону единицы электрического сопротивления 3 разряда по Приказу Росстандарта от 30 декабря 2019 г. № 3456

Измеритель температуры многоканальный прецизионный МИТ 8 (мод. МИТ 8.15), (Регистрационный номер в Федеральном информационном фонде № 19736-11)

Термостаты жидкостные

Диапазон воспроизводимых температур от минус 50 до плюс 125 °C, нестабильность поддержания заданного значения температуры в полезном объеме не более 1/5 от предельно допустимой погрешности поверяемого СИ

Термостат переливной прецизионный ТПП-1 (Регистрационный номер в Федеральном информационном фонде № 33744-07), термостат жидкостной «ТЕРМОТЕСТ-300» (Регистрационный номер в Федеральном информационном фонде № 25190-03) и др.

Калибраторы температуры сухоблочные

Диапазон воспроизводимых температур от минус 50 до плюс 125 °C Нестабильность поддержания заданного значения температуры в полезном объеме не более 1/5 от предельно допустимой погрешности поверяемого СИ

Калибраторы температуры JOFRA серий ATC-R и RTC-R (Регистрационный номер в

Федеральном информационном фонде № 46576-11) и др.

Контроль условий проведения поверки

Измерители комбинированные температуры и влажности окружающего воздуха

Диапазон измерения окружающей температуры: от плюс 15 до плюс 25 °C, (Д = ±0,5 °C (не более);

Диапазон измерений относительной влажности воздуха: от 30 до 80 %, Д = ±3 % (не более).

Приборы комбинированные Testo 608-Н1, Testo 608-Н2, Testo 610, Testo 622, Testo 623 (Регистрационный № 53505-13) и др.

Измерители атмосферного давления

Диапазон измерений атмосферного давления: от 86 до 106,7 кПа, Д = ±5 гПа (не более).

Измерители давления Testo 510, Testo 511 (Регистрационный № 53431-13) и др.

Допускается применение других средств, не приведенных в перечне, но обеспечивающих определение (контроль) метрологических характеристик поверяемых средств измерений с требуемой точностью;

  • 2) Поверку ПИ можно проводить как с использованием ПО «Extrasensor» или ПО «EMDeviceCenter», так и с другими ПО, разработанными согласно описаниям, поддерживаемых протоколов обмена данными.

  • 3) Применяемые средства измерений должны быть поверены и иметь действующие свидетельства о поверке и (или) поверительные клейма, эталоны должны быть аттестованы.

3 Требования к специалистам, осуществляющим поверку
  • 3.1 Поверка преобразователей должна выполняться специалистами, прошедшими обучение в качестве поверителей данного вида средств измерений, ознакомленные с руководством по эксплуатации и освоившими работу с регистраторами.

4 Требования (условия) по обеспечению безопасности проведения поверки
  • 4.1 При проведении поверки необходимо соблюдать:

  • - требования безопасности, которые предусматривают «Правила по охране труда при эксплуатации электроустановок (ПОТЭУ)» (Приказ от 15 декабря 2020 года № 903н);

  • - указания по технике безопасности, приведенные в эксплуатационной документации на эталонные средства измерений и средства испытаний;

  • - указания по технике безопасности, приведенные в руководстве по эксплуатации регистраторов.

5 Требования к условиям проведения поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                         от +15 до +25;

  • - относительная влажность окружающего воздуха, %               от 30 до 80;

  • - атмосферное давление, кПа                                     от 86 до 106,7.

6 Внешний осмотр средства измерений

При внешнем осмотре проверяется:

  • - соответствие маркировки прибора эксплуатационной документации на него;

  • - отсутствие посторонних шумов при встряхивании;

  • - отсутствие внешних повреждений поверяемого преобразователя, которые могут повлиять на его метрологические характеристики.

Преобразователь, не отвечающий перечисленным выше требованиям, дальнейшей поверке не подлежит.

7 Опробование и проверка работоспособности средства измерений

При опробовании проверяется электрическая прочность и сопротивление изоляции.

  • 7.1 Проверка электрической прочности изоляции

Проверку проводят отдельно на отключенных преобразователе ПИТ и датчиках температуры ДТ с помощью пробойной установки УПУ-1М.

  • 7.1.1 Корпус преобразователя ПИТ покрывают сплошной, плотно прилегающей к поверхности металлической фольгой таким образом, чтобы расстояние её от зажимов цепи было не менее 20 мм.

  • 7.1.2 Напряжение поочередно прикладывают между цепями, указанными ниже:

  • - между закороченными входными цепями, цепями RS-485, выходом ТУ, цепями питания с одной стороны и корпусом с другой стороны;

  • - между закороченными входными цепями, цепями RS-485, выходом ТУ с одной стороны и закороченной цепью питания с другой стороны;

  • - между закороченными входными цепями, цепями RS-485, цепями питания с одной стороны и выходом ТУ.

  • 7.1.3 Испытательное напряжение повышают плавно, начиная с нуля или значения, не превышающего номинальное напряжение цепи, до напряжения 3,0 кВ практически синусоидальной формы частотой (50 ± 2) Гц в течение 30 с.

  • 7.1.4 Изоляцию выдерживают под испытательным напряжением в течение 1 мин. Затем напряжение снижают до нуля или значения, не превышающего номинальное, после чего установку УПУ-1М отключают.

  • 7.1.5 По завершению проверки прочности изоляции корпуса ПИТ пробойную установку подключают между закороченными выводами разъема и корпусом датчика температуры ДТ.

  • 7.1.6 Повышают испытательное напряжение начиная с нуля до напряжения 0,5 кВ практически синусоидальной формы частотой (50 ± 2) Гц.

  • 7.1.7 Изоляцию выдерживают под испытательным напряжением в течение 1 мин. Затем напряжение снижают до нуля или значения, не превышающего номинальное, после чего установку УПУ-1М отключают.

  • 7.1.8   Результат проверки электрической прочности изоляции считается положительными, если во время подачи испытательного напряжения не было обнаружено ни одного пробоя изоляции.

  • 7.2 Проверка электрического сопротивления изоляции.

    • 7.2.1 Электрическое сопротивление изоляции преобразователя ПИТ определяют с помощью измерителя сопротивления изоляции АРРА 607 напряжением постоянного тока 500 В, датчика температуры ДТ - напряжением постоянного тока 100 В.

    • 7.2.2 Напряжение поочередно прикладывают между цепями, указанными в 4.4.1. Показания, определяющие электрическое сопротивление изоляции, следует отсчитывать по истечении 1 мин после приложения напряжения или меньшего времени, за которое показания измерителя сопротивления изоляции установятся.

    • 7.2.3 Результаты испытаний считаются положительными, если сопротивление изоляции электрических цепей преобразователя ПИТ не менее 20 МОм, сопротивление изоляции электрических цепей датчика температуры ДТ должно быть не менее 2 МОм.

  • 7.3 Проверка функционирования и работоспособности.

    • 7.3.1 Для проверки функционирования и работоспособности датчики температуры ДТ подключают в соответствии с рисунком 1. Запускают программное обеспечение (например,“Extrasensor”) в соответствии инструкцией по работе с программным обеспечением (при необходимости снять показания одновременно с нескольких датчиков).

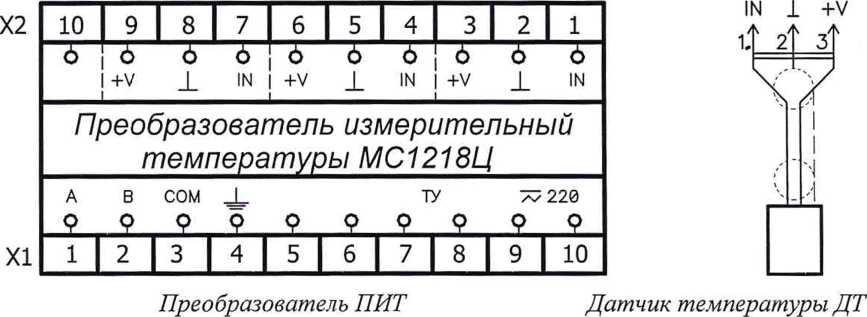

Рисунок 1 - Схема подключения (расположение выводов) преобразователя ПИТ и датчика температуры ДТ.

  • 7.3.2 Кабель питающей сети перед включением в сеть подключают разъемам 9,10 согласно рисунку 1, а затем подключают к питающей сети.

  • 7.3.3 При подключении к питающей сети на цифровом индикаторе прибора на короткое время отображается 888.8, после чего прибор начинает отображать текущую температуру окружающей среды.

  • 7.3.4 Результаты опробования и проверки работоспособности преобразователей считается положительным, если для всех подключенных к преобразователю датчиков ДТ значения измеренной температуры близки к текущим значениям окружающей среды.

8 Определение метрологических характеристик средства измерений

Определение абсолютной погрешности преобразователей выполняют методом сравнения с показаниями эталонного термометра в жидкостном термостате и (или) в сухоблочном или жидкостном калибраторе температуры.

Абсолютную погрешность определяют в следующих контрольных точках: минус 50 (+2) °C; минус 10 (±2) °C; 0 (±2) °C; плюс 50 (±2) °C и плюс 125 (-2) °C.

  • 8.1 Преобразователь ПИТ подключают к питающей сети.

  • 8.2 Эталонный термометр и датчик(и) температуры ДТ помещают в рабочую зону жидкостного термостата (или калибратора температуры с резервуаром для жидкости) или в рассверленные каналы блока сравнения сухоблочного калибратора температуры соответствующего диаметра, при этом кольцевой зазор между внешними оболочками гильзы датчика и эталонного термометра, и внутренними стенками отверстий каналов блока сравнения не должен превышать 0,1 мм.

  • 8.3 Датчики температуры погружают в жидкостной термостат на глубину не менее 40 мм, а в сухоблочный калибратор - до упора в дно рассверленного канала. Время выдержки при каждом значении температуры не менее 10-ти мин.

  • 8.4 Снимают не менее 5 отсчетов (в течение 5-ти минут) показаний температуры с индикатора преобразователя ПИТ или монитора компьютера (при запуске программного обеспечения (например,“Extrasensor”) в соответствии инструкцией по работе с программным обеспечением), и эталонного термометра. Измеренные значения заносят в журнал наблюдений и рассчитывают средние арифметические значения.

  • 8.5 Повторяют операции п.п. 8.4, 8.5 для всех подключенных датчиков ДТ во всех контрольных точках.

9 Подтверждение соответствия средства измерений метрологическим требованиям
  • 9.1 Для каждой контрольной точки рассчитывают абсолютную погрешность измерений температуры, А, °C, по формуле:

А = Г -7\                      (1)

изм 3                                       к '

где Тигч - среднее арифметическое значение показаний температуры поверяемого датчика, °C;

Тэ- среднее арифметическое значение показаний температуры эталонного термометра, °C.

  • 9.2 Результаты поверки считаются положительными, если значение абсолютной погрешности в каждой контрольной точке, рассчитанное по формуле (1), не превышает значений, приведённых в Приложении 1.

10 Оформление результатов поверки
  • 10.1 Сведения о результатах поверки регистраторов в соответствии с действующим законодательством в области обеспечения единства измерений РФ передаются в Федеральный фонд по обеспечению единства измерений.

  • 10.2 Регистраторы, прошедшие поверку с положительным результатом, признаются годными и допускаются к применению. По заявлению владельца средства измерений или лица, представившего его на поверку, на средство измерений выдается свидетельство о поверке.

  • 10.3 При отрицательных результатах поверки на средство измерений по заявлению владельца средства измерений или лица, представившего его на поверку, оформляется извещение о непригодности к применению.

Начальник отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС

А.А. Игнатов

Ведущий инженер отдела 207 метрологического обеспечения термометрии ФГУП «ВНИИМС»

Приложение 1

Метрологические и основные технические характеристики преобразователей измерительных температуры МС1218Ц

Наименование характеристики

Значение

Диапазон измерений температуры, °C

от -50 до+125 °C

Пределы допускаемой абсолютной погрешности измерений температуры1 \ °C

  • - в диапазоне св. минус 10 до плюс 55 °C включ.

  • - в диапазоне от минус 50 до минус 10 °C включ. и св. плюс 55 до плюс 125 °C включ.

±0,5

±2,0

Разрешающая способность встроенного индикатора ПИТ, °C

0,1

Потребляемая мощность, В-А (Вт), не более

1,2 (1,0)

Скорость передачи данных по интерфейсу связи RS-485, бод

1200, 2400, 4800, 9600,

19200,38400,57600, 115200

Параметры выхода канала телеуправления:

  • - ток, мА

  • - напряжение, В

0-120 ~0-264

0-380

Габаритные размеры, мм, не более:

  • - преобразователя ПИТ

  • - датчика температуры

126x60x42

07x45

Суммарная длина кабеля присоединяемых датчиков ДТ, не более, м

100

Масса (без учета массы кабеля), кг, не более

0,4

Средняя наработка на отказ, ч, не менее

40000

Средний срок службы, лет, не менее

8

Условия эксплуатации для преобразователя ПИТ и вилки датчика ДТ:

  • - температура окружающего воздуха, °C

  • - относительная влажность при температуре +35 °C, %

от минус 40 до плюс 60 до 95

Условия эксплуатации для чувствительного элемента датчика ДТ в защитной гильзе и удлиняющего кабеля:

  • - температура окружающего воздуха, °C

  • - относительная влажность, %

от минус 50 до плюс 125 до 100

- параметры питания:

  • - напряжение переменного тока, В

  • - частота, Гц

от 80 до 264

от 49 до 51

- напряжение постоянного тока, В

от 100 до 300

Примечание:

- Пределы допускаемой абсолютной погрешности измерений температуры нормированы для преобразователей ПИТ совместно с датчиками температуры ДТ

9
