Методика поверки «БЛОКИ ДЕТЕКТИРОВАНИЯ ГАММА-ИЗЛУЧЕНИЯ БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М» (МП ТИАЯ.418269.097 МРБ МП.2569-2016)

СОГЛАСОВАНО

УТВЕРЖДАЮ

Система обеспечения единства измерений Республики Беларусь

БЛОКИ ДЕТЕКТИРОВАНИЯ ГАММА-ИЗЛУЧЕНИЯ

БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М

Методика поверки

ТИАЯ.418269.097 МП

МРБ МП.^5-2016

РАЗРАБОТЧИК

Главный метролог-начальник отдела радиационной метрологии

УП «АТОМТЕХ»

в-Д .Гузов

« Q4 »    б?________2016

Начальник сектора

• 1   Вводная часть

• 2  Операции поверки

• 3   Средства поверки

• 4  Требования к квалификации поверителей

• 5  Требования безопасности

• 6  Условия поверки и подготовка к ней

• 7  Проведение поверки

• 8  Оформление результатов поверки

Приложение А (рекомендуемое) Форма протокола поверки

• 1.1   Настоящая методика поверки распространяется на блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М (далее - БД), устанавливает методы и средства первичной и периодической поверки и соответствует методическим указаниям МИ 1788-87 «Приборы дозиметрические для измерения экспозиционной дозы и мощности экспозиционной дозы, поглощенной дозы и мощности поглощенной дозы в воздухе фотонного излучения. Методика поверки».

• 1.2   Первичной поверке подлежат БД утвержденного типа, выпускаемые из производства.

• 1.3   Периодической поверке подлежат БД, находящиеся в эксплуатации или на хранении, через межповерочные интервалы.

Межповерочный интервал - 12 мес.

• 1.4   Внеочередной поверке до окончания срока действия периодической поверки подлежат БД, выходящие из ремонта, влияющего на метрологические характеристики. Внеочередная поверка БД после ремонта проводится в объеме, установленном в методике поверки для первичной поверки.

• 1.5   Поверка БД должна осуществляется юридическими лицами государственной метрологической службы или аккредитованными поверочными лабораториями других юридических лиц.

• 2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 2.1.

Таблица 2.1

• 2.2 При получении отрицательных результатов поверка должна быть прекращена.

  при проведении операций

• 3.1 При проведении поверки должны применяться эталоны и вспомогательные средства поверки, указанные в таблице 3.1.

Таблица 3.1

• 4.1   К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, аттестованных в качестве поверителей в установленном порядке.

• 5.1   По требованиям безопасности БД соответствуют оборудованию класса III по ГОСТ 12.2.091-2012 (МЭК 61010-1:2001).

• 5.2   При проведении поверки должны быть соблюдены требования СанПиН от 31.12.2013 № 137 Санитарные нормы и правила «Требования к обеспечению радиационной безопасности персонала и населения при осуществлении деятельности по использованию атомной энергии и источников ионизирующего излучения», СанПиН от 28.12.2012 № 213 Санитарные нормы и правила «Требования к радиационной безопасности» и ГН от 28.12.2012 № 213 Гигиенический норматив «Критерии оценки радиационного воздействия».

• 5.3   Процесс поверки должен быть отнесен к работе с вредными условиями труда.

• 6.1 Поверку необходимо проводить в следующих условиях:

  от 15 °C до 25 °C; от 30 % до 80 %;

  от 84 до 106 кПа;

  не более 0,20 мкЗв/ч.

температура окружающего воздуха относительная влажность воздуха атмосферное давление внешний фон гамма-излучения

• 6.2   В помещении, где проводится поверка, не должно быть посторонних источников ионизирующих излучений.

• 6.3   При подготовке к поверке необходимо:

а)  внимательно ознакомиться с руководством по эксплуатации (далее - РЭ) на БД;

б)  выдержать БД в укладочном футляре в нормальных условиях в течение не менее 2 ч;

в)  извлечь БД из укладочного футляра и расположить их на рабочем месте;

г)  подготовить средства измерений и вспомогательное оборудование к поверке в соответствии с их технической документацией;

• 7.1   Внешний осмотр

  • 7.1.1   При проведении внешнего осмотра проверяют:

а)  соответствие комплектности поверяемого БД требованиям раздела 1 РЭ в объеме, необходимом для поверки;

б)  наличие свидетельства о предыдущей поверке (при периодической поверке);

в)  наличие четких маркировочных надписей на БД;

г)  отсутствие загрязнений, механических повреждений, влияющих на работу БД.

• 7.2 Опробование

При опробовании проводят:

• 7.2.1   Проверку самоконтроля БД в соответствии с разделом 3 РЭ.

• 7.2.2   Подтверждение соответствия программного обеспечения (далее - ПО).

Подтверждение соответствия ПО проводят идентификацией ПО и проверкой защиты ПО от несанкционированного доступа во избежание искажения результатов измерений.

• 7.2.2.1 Проверка соответствия встроенного ПО осуществляется контролем отсутствия сообщений тестов самоконтроля об ошибках и проверкой целостности пломб на БД.

• 7.2.2.2 Для идентификации прикладного ПО необходимо:

а)  установить программу на персональный компьютер (ПК), открыть папку «Program files\ATOMTEX\SSRM»;

б) с помощью программы для расчёта контрольной суммы (Total Commander, Double Commander и др.) подсчитать по методу MD5 контрольную сумму файла «SSRM_WPF.exe»;

в) для проверки номера версии ПО необходимо выбрать пункт «Свойства», нажав на файл «SSRM_WPF.exe» правой кнопкой мыши. В окне «Свойства» выбрать вкладку «Подробно». В списке свойств значение «Версия файла» соответствует номеру версии ПО;

г)  сравнить полученные значения номера версии и контрольной суммы со значениями, приведенными в таблице 7.1.

Таблица 7.1

• 7.3 Определение метрологических характеристик

  • 7.3.1 Определение основной относительной погрешности характеристики преобразования и проверку диапазона энергий регистрируемого гамма-излучения проводят поочерёдно для всех БД в следующей последовательности:

а)  подготавливают БД к проверке. Собирают схему подключения в соответствии с рисунком 2;

б) включают ПК и запускают программу «SSRM» в соответствии с руководством оператора «SSRM» (далее - РО);

в)  устанавливают поочередно источники гамма-излучения типа ОСГИ-3 с радионуклидами, указанными в таблице 7.2, напротив боковой поверхности корпуса БД симметрично относительно кольцевой риски, обозначающей геометрический центр детектора Nal(Tl) (см. рисунок 1);

г)  инициируют набор спектра для каждого источника гамма-излучения в соответствии с разделом 5 (5.8) РО;

д) считывают значение скорости счета импульсов от источника гамма-излучения по показаниям, индицируемым в основном поле. Скорость счета импульсов должна быть в пределах от 250 до 10000 имп/с. Если это требование не выполняется, то изменяют расстояние между источником и БД и повторяют операции по 7.3.1 (г-д);

Таблица 7.2

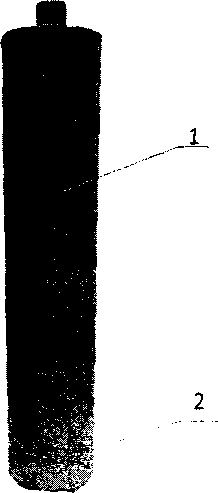

1 -корпус БД; 2 - кольцевая риска (метка геометрического центра детектора Nal(Tl))

Рисунок 1

е) регистрируют спектр от источника гамма-излучения до достижения интегрального числа импульсов в пике полного поглощения (ППП) не менее 10000;

ж) определяют положение центра ППП и, и соответствующее ему значение энергии гамма-излучения Е,, кэВ, в соответствии с разделом 6 (6.20) РО;

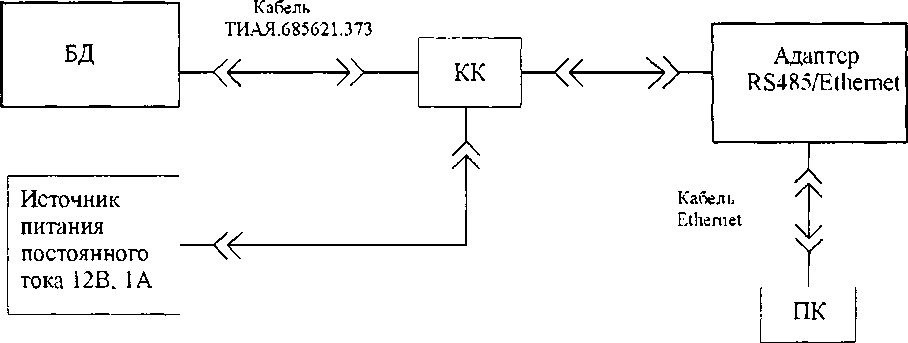

БД-блок детектирования гамма-излучения БДКГ-201М (БДКГ-203М, БДКГ-205М, БДКГ211М);

КК- коробка клеммная КК 2/5 ТИАЯ.ЗО 1433.001-04;

ПК - персональный компьютер;

Адаптер RS485/Ethemet - адаптер интерфейсный.

Рисунок 2

и) определяют основную относительную погрешность характеристики преобразования (ПХП) БД, %, по формуле

max

где ДЕ_тах - максимальное значение энергии из рассчитанных разностей ДЕ, =|Е_Р,-Е,|

, кэВ;

- верхнее значение энергии из диапазона энергий регистрируемого гамма-излучения, равное 3000 кэВ.

Результаты поверки считают удовлетворительными, если основная относительная погрешность характеристики преобразования не превышает ± 1 %.

• 7.3.2 Определение относительного энергетического разрешения БД проводят в следующей последовательности:

а)  выполняют операции согласно 7.3.1 (а, б);

б) устанавливают и фиксируют вплотную к кольцевой риске на боковой поверхности корпуса БД, используя держатель источника из комплекта принадлежностей для поверки, эталонный источник гамма-излучения типа ОСГИ-3 с радионуклидом ^l37Cs, при этом центр активной части источника должен совпадать с риской.

в)  инициируют набор спектра в соответствии с разделом 5 (5.8) РО;

г)  регистрируют спектр от источника гамма-излучения до достижения интегрального числа импульсов в ППП с энергией 662 кэВ не менее 2-10¹, при этом входная статистическая загрузка должна быть не более 2000 с'¹;

д) определяют значение относительного энергетического разрешения R,  %,

в соответствии с разделом 6 (6.21) РО.

Результаты поверки считают удовлетворительными, если относительное энергетическое разрешение БД не превышает:

• - 9,5% для блока детектирования БДКГ-201М;

• - 8,5 % для блоков детектирования БДКГ-203М, БДКГ-205М, БДКГ-211М.

• 7.3.3 Определение эффективности регистрации в ППП с энергией гамма-излучения 662 кэВ радионуклида ¹³⁷Cs источника гамма-излучения типа ОСГИ-3 проводят в следующей последовательности:

а)  выполняют операции согласно 7.3.1 (а, б);

б) устанавливают и фиксируют вплотную к кольцевой риске на боковой поверхности корпуса БД, используя держатель источника из комплекта принадлежностей для поверки, источник гамма-излучения типа ОСГИ-3 с радионуклидом ¹³⁷Cs, при этом центр активной части источника должен совпадать с кольцевой риской;

в)  задают время набора спектра 200 с в соответствии с разделом 5 (5.8) РО;

г)  регистрируют спектр от источника гамма-излучения с радионуклидом ¹³⁷Cs. По истечении заданного времени набор спектра будет автоматически остановлен;

д) определяют положение центра ППП п, значение энергии гамма-излучения Е, кэВ, и значение относительного энергетического разрешения R, %, в соответствии с разделом 6 (6.21) РО;

е)  определяют левую Е_л, кэВ, и правую Е_п, кэВ, границы ППП по формулам

Е_л = Е - 0,015 -E R, Е_п = Е + 0,015 • Е ■ R;

ж) устанавливают подвижные маркеры в позиции, примерно соответствующие значениям энергий Е_л и Е_п;

и) считывают с экрана ПК измеренную скорость счета импульсов N, имп/с, в ППП в выделенном энергетическом окне;

к) удаляют источник гамма-излучения с корпуса БД и измеряют фоновый спектр в течение 100 с, после чего выполняют операцию 7.3.1 (ж), считывают с экрана ПК измеренную фоновую скорость счета импульсов N,p, имп/с, в выделенном энергетическом окне;

л) определяют эффективность регистрации s в ППП, %, по формуле

где А₍₎ - значение активности радионуклида ^l37Cs в эталонном гамма-источнике на дату

его поверки (берут из свидетельства о поверке источника), Бк; г/ =0,851 - среднее число фотонов, испускаемых при одном акте распада радионуклида ¹³⁷Cs;

t - время, прошедшее между датой поверки гамма-источника типа ОСГИ-3 и датой

измерения, сут;

• ^{1 / 2} =10964 сут - период полураспада радионуклида ¹³⁷Cs.

Результаты поверки считают удовлетворительными, если эффективность регистрации в ППП для энергии гамма-излучения 662 кэВ радионуклида ¹³⁷Cs точечного источника типа

для блока детектирования БДКГ-201М; для блока детектирования БДКГ-203М; для блока детектирования БДКГ-205М; для блока детектирования БДКГ-211М.

• 7.3.4 Определение основной относительной погрешности измерения мощности дозы Н* (10) гамма-излучения БД провести на эталонной дозиметрической установке гамма-излучения с набором источников ¹³⁷Cs в контрольных точках в соответствии с таблицей 7.4 для БДКГ-201М, таблицей 7.5 для БДКГ-203М, таблицей 7.6 для БДКГ-205М, таблицей 7.7 для БДКГ-211М в следующей последовательности:

а)  выполняют операции согласно 7.3.1 (а - в);

б) устанавливают соединение БД с ПК через АИ и проводят стабилизацию в соответствии с РО (5.6);

в) устанавливают БД на дозиметрическую установку таким образом, чтобы центральная ось пучка излучения проходила через центр кольцевой риски на боковой поверхности корпуса БД и перпендикулярно боковой поверхности корпуса БД;

г)  проводят измерения фона 77^, (10) в первой контрольной точке в соответствии с РЭ (3.4.1) и РО (5.7) со статистической погрешностью 2-3 %;

д) устанавливают БД в i-ю контрольную точку на расстоянии r_t, мм, от центра источника до боковой поверхности корпуса БД, при этом r_t =r_a -I мм,

где г₀,- расстояние, соответствующее мощности дозы гамма-излучения H"_oj(10) по данным свидетельства о поверке дозиметрической установки;

I - расстояние от боковой поверхности корпуса каждого БД до эффективного центра, мм, приведенное в таблице 7.3 ;

Таблица 7.3

е) подвергают БД воздействию гамма-излучения с мощностью дозы 77‘,(10), соответствующей значениям из таблиц 7.4 - 7.7, и измеряют мощность дозы Н*(10) в i-й контрольной точке. Число измерений и статистическая погрешность каждого измерения должны соответствовать таблицам 7.4 - 7.7;

Таблица 7.4

Таблица 7.5

Таблица 7.6

Таблица 7.7

ж) определяют среднее арифметическое значение Н*(10) и принимают его за результат измерения мощности дозы гамма-излучения в i-й контрольной точке;

и) определяют в i-й контрольной точке значения доверительных границ основной относительной погрешности измерения мощности дозы гамма-излучения Д,  %,

при доверительной вероятности 0,95 по формуле

4=7,7^ + ^,,

где 0_oi - погрешность дозиметрической установки в i-й контрольной точке, %, приведенная в свидетельстве о поверке на установку;

^/-погрешность измерения мощности дозы гамма-излучения в i-й контрольной точке, %, вычисляемая по формуле

100.

Результаты проверки считать удовлетворительными, если ни одно из рассчитанных по формуле (1) значений Д не превышает ±20 %.

• 8.1   Результаты поверки оформляют протоколом по форме, приведенной в приложении А.

• 8.2   Положительные результаты поверки оформляют:

а)  при выпуске БД из производства:

записью о поверке в разделе РЭ «Свидетельство о приемке», заверенной подписью и оттиском поверительного клейма;

нанесением клейма-наклейки поверителя на боковую поверхность корпусов БД;

б)  при эксплуатации и выпуске БД после ремонта - нанесением клейма-наклейки и выдачей свидетельства о поверке по форме в соответствии с приложением Г ТИП 8.003-2011.

• 8.3   При отрицательных результатах поверки эксплуатация БД запрещается и выдается заключение о непригодности по форме в соответствии с приложением Д ТКП 8.003-2011. При этом клеймо-наклейка поверителя подлежит погашению и свидетельство о поверке аннулируется.

Приложение А

(рекомендуемое)

Форма протокола поверки

Протокол поверки блоков детектирования гамма-излучения БДКГ-201М, БДКГ-203М. БДКГ-205М, БДКГ-211М зав. №_________

ДАТА ПОВЕРКИ_________

ПОВЕРКА ПРОВОДИЛАСЬ___________

поверочный орган

Средства поверки

• 1  Внешний осмотр

документация _______________________________________________________________

комплектность ________________________________________________________________

отсутствие механических повреждений _________________________________________________

• 2  Опробование

работоспособность ______________________

- соответствие ПО__________________________________________________________________

Таблица А.1

• 3 Определение метрологических характеристик

3.1 Определение основной относительной погрешности характеристики преобразования и проверка диапазона энергий регистрируемого гамма-излучения

Таблица А.2

3.20пределение относительного энергетического разрешения

Таблица А.З

• 3.3 Определение эффективности регистрации в пике полного поглощения с энергией гамма-излучения 662 кэВ радионуклида ^l37Cs

Таблица А.4

• 3.4 Определение основной относительной погрешности измерения мощности дозы гамма-излучения

Таблица А.5

Таблица А.6

Таблица А.7

Таблица А.8

Выводы

Свидетельство №__________от______________________

(заключение о непригодности)

Поверку провел__(                 )

ЭКСПЕРТНОЕ ЗАКЛЮЧЕНИЕ

по результатам метрологической экспертизы методики поверки (МП)

Наименование МП: Блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М

Разработчик: УП «АТОМТЕХ»

На метрологическую экспертизу представлены следующие документы:

• 1 Методика поверки

• 2 Акт №45-02/0388-2015

По результатам метрологической экспертизы установлено:

• 1 Представленная методика поверки распространяется на блоки детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М и устанавливает методы и средства проведения поверки.

• 2 Методика поверки соответствует требованиям ТИП 8.003-2011 «Система обеспечения единства измерений Республики Беларусь. Поверка средств измерений. Правила проведения работ».

• 3 Методика поверки может быть использована при проведении поверки блоков детектирования гамма-излучения БДКГ-201М, БДКГ-203М, БДКГ-205М, БДКГ-211М.

Начальник ПИО измерений ионизирующих излучений
