А.С. Никитин

УТВЕРЖДАЮ Г енеральный директор ’ ООО «Автопрогресс-М»

«27» апреля 2016г.

Сканер лазерный Scanner3D-TI Методика поверки МП АПМ72- 15

г. Москва

2015

Настоящая методика поверки распространяется на сканер лазерный Scanner3D-TI, зав. № 001, (далее - сканер), производства ЗАО «НПП Техноимпорт», г. Москва и устанавливает методику первичной и периодической поверки.

Интервал между поверками - 1 год.

1. Операции поверки

При проведении поверки должны выполняться операции, указанные в таблице 1.

Таблица 1

№ п/п

Наименование операций

№ пункта документа по поверке

Обязательность проведения операции при:

первичная поверка

периодическая поверка

1

Внешний осмотр,

7.1.

да

да

2

Определение метрологических и технических характеристик, идентификация программного обеспечения

7.2

да

да

3

Определение диапазона и абсолютной погрешности измерений расстояний

7.3.1

да

да

2. Средства поверки

При проведении поверки должны применяться образцовые средства измерений и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2

№ п/п

№ пункта документа по поверке

Наименование образцовых средств измерений или вспомогательных средств поверки и их основные метрологические и технические характеристики

1

7.3.1

Фазовый светодальномер (тахеометр электронный) 1 разряда по ГОСТ Р 8.750-2011

Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик с точностью, удовлетворяющей требованиям настоящей методики поверки.

3. Требования к квалификации поверителей

К проведению поверки допускаются лица, изучившие эксплуатационные документы, имеющие достаточные знания и опыт работы со сканером.

4. Требования безопасности

При проведении поверки, меры безопасности должны соответствовать требованиям по технике безопасности согласно эксплуатационной документации на сканер лазерный Scanner3D-TI, поверочное оборудование, правилам по технике безопасности, которые действуют на месте проведения поверки.

5. Условия проведения поверки

При проведении поверки должны соблюдаться следующие нормальные условия измерений:

  • - температура окружающей среды, °C.............................................. (20±5)

  • - относительная влажность воздуха, %............................................. не более 80

  • - атмосферное давление, кПа (мм рт.ст.).......................................84,0..106,7 (630..800)

- изменение температуры окружающей среды во время измерений, °С/ч ....не более 2

Полевые измерения (измерения на открытом воздухе) должны проводиться при отсутствии осадков, порывов ветра, и защите системы от прямых солнечных лучей.

6. Подготовка к поверке

Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке на средства поверки;

  • - сканеры и средства поверки привести в рабочее состояние в соответствии с их эксплуатационной документацией.

  • 7. Проведение поверки

7.1.   Внешний осмотр, проверка маркировки и комплектности

При внешнем осмотре должно быть установлено соответствие сканера следующим требованиям:

  • - отсутствие коррозии, механических повреждений и других дефектов, влияющих на эксплуатационные и метрологические характеристики сканера;

  • - наличие маркировки и комплектности согласно требованиям эксплуатационной документации на сканер.

7.2. Определение метрологических и технических характеристик, идентификация программного обеспечения
  • 7.2.1  При опробовании должно быть установлено соответствие сканера следующим требованиям:

  • - отсутствие качки и смещений неподвижно соединенных деталей и элементов;

  • - плавность и равномерность движения подвижных частей;

  • - правильность взаимодействия с комплектом принадлежностей.

  • 7.2.2 Проверить работоспособность всех функциональных режимов и узлов:

Установить сканер на горизонтальную поверхность (стол), выровнять его по встроенному в трегер уровню, направить зеркало сканера на объект, находящийся на расстоянии 5-7 метров от сканера.

В соответствии с Руководством по эксплуатации ЕРКЦ.468469.900 РЭ, подключить внешнее питание и включить сканер.

Контролировать прохождение встроенного самотестирования по параметрам:

  • - отображение графического интерфейса пользователя;

  • - подача тройного звукового сигнала, уведомляющего об успешном включении.

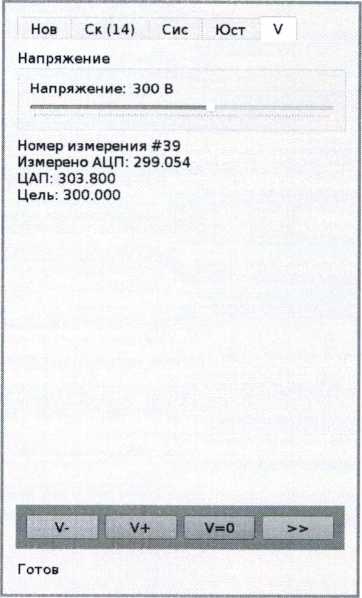

Перейти на вкладку пользовательского интерфейса «V» (см. рис. 1). Установить напряжение 300 В.

Рисунок 1 - Вкладка установки рабочего напряжения

Перейти на вкладку «Нов» (см. рис. 2). Убедиться, что прибор готов к работе (кнопка «скан» пользовательского интерфейса активна).

Нов Ск(14) Сис Юст V

Качество

Низкое

• Среднее

Высокое

Наклон корпуса

Вдоль:   0.12°

Поперёк: 0.32°

Г отов

Рисунок 2 - Вкладка управления сканированием

7.2.3. Идентификация программного обеспечения.

Идентификация ПО «Scanner3D-TI Firmware» осуществляется после включения сканера через интерфейс пользователя путём выбора пунктов меню «Сис» (см. рис. 3).

В открывшемся информационном окне отображается системная информация с номером версии ПО. Версии должен быть не ниже 2.4.

Нов Ск (16) Сие Юст V

Дисковое пространство

Занято:   10 501 МБ

Свободно: 4 252 МБ

Ёмкость: 14 753 МБ

Энергоснабжение

Источник: Аккумулятор

Осталось: 5 часов

Системное время и версия

Дата и в р^мя• 08,04.2 016 14:37

Персия ПО: 2.4/ТсГО51а(Г>

V

Версия ПО

Г отов

Рисунок 3 - Вкладка системной информации

7.3 Определение диапазона и абсолютной погрешности измерений расстояний

Диапазон и абсолютная погрешности измерений расстояний определяется путем многократного (не менее 10) измерения не менее 3 контрольных расстояний (базисов), действительные длины которых равномерно расположены в заявленном диапазоне измерений расстояний.

Определение диапазона и абсолютной погрешности измерений расстояний проводить в следующей последовательности:

  • - разместить в зоне проведения испытаний штатив для установки сканера;

  • - разместить на штативе эталонный тахеометр;

  • - разместить в зоне проведения испытания штатив для установки мишени. Штатив необходимо установить на расстоянии близком (но не более) к верхнему пределу измерений расстояний сканера. Установить на него мишень. Располагать мишень следует обращённой световозвращающей стороной щита к штативу сканера таким образом, чтобы плоскость щита мишени была перпендикулярна направлению на этот штатив;

  • - разместить в геометрическом центре щита мишени маркер для измерения расстояния;

  • - включить эталонный тахеометр, перевести его в диффузный режим измерений расстояний;

  • - измерить эталонным тахеометром расстояние ЯдейстДО маркера на мишени. Результат занести в протокол;

  • - выключить и демонтировать со штатива эталонный тахеометр. Снять маркер с мишени;

  • - установить на штатив сканер таким образом, чтобы сканируемая мишень оказалась в первой четверти углового поля сканирования горизонтальной плоскости сканера. Следует учитывать, что направление вращения сканера - против часовой стрелки (при виде сверху);

  • - запустить процедуру сканирования. Дождаться окончания измерения мишени, что составит, в зависимости от начальной установки, от 300 до 400 оборотов зеркала. Количество совершённых оборотов можно контролировать на вкладке «Нов» (см. рис. 4);

Нов Ск(16) Сис Юст V

Качество

Низкое

• Среднее Высокое

Наклон корпуса

Вдоль:   0.05

Поперёк: 0.31

Сканирование

№ Оборота зеркала

Сканирование..,

Рисунок 4 - Вкладка управления в процессе сканирования

Имя файла: 20160210_0004.hdf

Размер:

Осталось:

Об.зеркала: 1999 (23) \

  • - остановить процедуру сканирования нажатием кнопки «Стоп». Перейти на вкладку «Ск» (см. рис. 5). Пролистать кнопкой «След» до последнего сделанного скана и запустить его обработку кнопкой «Обр». Дождаться окончания обработки. Повторить данную операцию не менее 10 раз;

  • - повторить вышеописанные операции для ещё как минимум двух контрольных

расстояний, действительные длины которых равномерно расположены в заявленном диапазоне измерения расстояний;             _ _ _

Нов Ск (14) Сис Юст V

Исходный файл

Номер: Имя файла:

Размер: Качество:

Точек: Время:

1/20

20160203-0001,hdf

4 МБ

Среднее

246 000 / 60 000 000

02:05

Напряжение: 300 В

Готов

Рисунок 5 - Форма просмотра и обработки результатов сканирования

  • - соединить кабелем Ethernet сканер и ПК;

  • - открыть посредством WEB-браузера страницу http://192.168.12.201/и скачать результат обработки сканов (файлы с расширением XYZ);

  • - открыть скачанные файлы посредством специального ПО «RapidForm XOR 3 redesign» для визуализации трёхмерного облака точек. Убедиться, что получено облако точек, отображающее область проведения измерений;

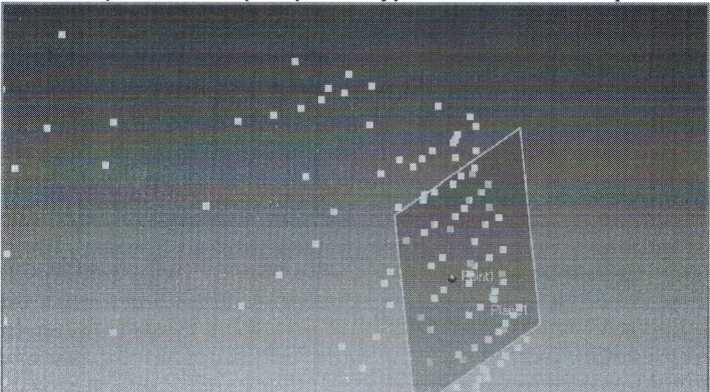

  • - локализовать точки облака, относящиеся к мишени. Провести построение плоскости методом среднеквадратичного усреднения минимум по 4-м точкам (см. рис. 6). Построить на полученной плоскости точку, соответствующую центру мишени методом проекции;

1М «да

Рисунок 6 - Построение плоскости по облаку точек

- открыть форму редактирования свойств построенной точки. Собрать данные о её трёхмерных координатах. Произвести вычисление радиального расстояния Rh3M ij на точку по формуле:

(1)

- определить абсолютную погрешность Дй по формуле:

п

п

(2)

где А7?7   - абсолютная погрешность измерений j-ro расстояния, мм;

Rdeucmj   - эталонное (действительное) значение j-ro расстояния, мм;

Rujm ij - измеренное значение j-ro расстояния i-м приемом, мм п - число приемов измерений j-oro расстояния.

Диапазон измерений расстояний сканера должен соответствовать (0,6 - 25,0) м. Абсолютная погрешность измерений расстояний не должна превышать ±15 мм,

8. Оформление результатов поверки
  • 8.1. Результаты поверки оформляются протоколом, составленным в виде сводной таблицы результатов поверки по каждому пункту раздела 7 настоящей методики поверки с указанием предельных числовых значений результатов измерений и их оценки по сравнению с предъявленными требованиями.

  • 8.2. При положительных результатах поверки машина признается пригодной к применению и выдается свидетельство о поверке установленной формы. Знак поверки наносится на свидетельство о поверке.

  • 8.3. При отрицательных результатах поверки машина признается непригодной к применению и выдаётся извещение о непригодности установленной формы с указанием основных причин.

Руководитель отдела координации работ по обеспечению единства измерений ООО «Автопрогресс-М»

В.А. Лапшинов
