Методика поверки «ДАТЧИКИ КОМБИНИРОВАННЫЕ ЭЛЕКТРОННЫЕ ТОКА И НАПРЯЖЕНИЯ SMT» (МП 206.1-113-2017)

УТВЕРЖДАЮ Заместитель директора ФГУП «ВНИИМС» ственндй метрологии

г. Москва 2017

Настоящая методика поверки распространяется на датчики комбинированные электронные тока и напряжения SMT (далее - датчики), изготавливаемые Limited Liability Company “SGE Sri”, Италия, и устанавливает методы и средства их первичной и период ической поверки.

На поверку представляются датчики, укомплектованные в соответствии с руководством по эксплуатации, и комплект следующей технической и нормативной документации:

• - руководство по эксплуатации;

• - паспорт;

• - методика поверки.

Интервал между поверками - 8 лет.

РМГ 51-2002 «ГСИ. Документы на методики поверки средств измерений. Основные положения»;

Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке, утвержден Приказом Минпромторга России от 02.07.2015 г. № 1815;

ПР 50.2.012-94 «ГСИ. Порядок аттестации поверителей средств измерений»;

ГОСТ 32144-2013 «Электрическая энергия. Совместимость технических средств электромагнитная. Нормы качества электрической энергии в системах электроснабжения общего назначения»;

ГОСТ Р 8.736-2011 «ГСИ. Измерения прямые многократные. Методы обработки результатов измерений. Основные положения»;

ГОСТ 12.3.019-80 «Система стандартов безопасности труда. Системы вентиляционные. Методы аэродинамических испытаний»;

ГОСТ 12.2.007.0-75 «Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности»;

«Правила по охране труда при эксплуатации электроустановок» 04.08.2014 г.;

«Правила эксплуатации электроустановок потребителей», утвержденных Г лавгосэнергонадзором.

• 2.1 Поверка проводится в объеме и в последовательности, указанной в таблице 1.

Таблица 1 - Перечень операций при первичной и периодических поверках устройства

• 3.1 При проведении поверки датчиков должны применяться основные и вспомогательные средства, указанные в таблице 2.

Таблица 2 - Основные средства поверки

Таблица 3 - Вспомогательные средства поверки

3.2 Для проведения поверки допускается применение других средств, не приведенных в таблице 2, при условии обеспечения ими необходимой точности измерений.

• 4.1 К проведению поверки допускают поверителей из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучивших настоящую методику поверки и руководство пользовате-ля/руководство по эксплуатации на аппараты, имеющих стаж работы по данному виду измерений не менее 1 года.

• 4.2 Поверитель должен пройти инструктаж по технике безопасности и иметь действующее удостоверение на право проведения работ в электроустановках с квалификационной группой по электробезопасности не ниже III.

При проведении поверки должны соблюдаться требования ГОСТ 12.2.007.0-75, ГОСТ 12.3.019-80, «Правила по охране труда при эксплуатации электроустановок», «Правил эксплуатации электроустановок потребителей», утвержденных Главгосэнергонадзором.

Должны быть также обеспечены требования безопасности, указанные в эксплуатационных документах на средства поверки.

• 6.1 Поверка датчиков должна проводиться при нормальных условиях применения:

• • температура окружающей среды, °C              от 15 до 25;

• • атмосферное давление, кПа                     от 84 до 106;

• • относительная влажность воздуха, %             от 30 до 80.

• 6.2 Напряжение питающей сети переменного тока частотой 50 Гц, действующее значение напряжения 220 В. Допускаемое отклонение от нормального значения при поверке ± 4,4 В. Коэффициент искажения синусоидальности кривой напряжения не более 5 %. Остальные характеристики сети переменного тока должны соответствовать ГОСТ 32144-2013.

• 7.1  Средства поверки должны быть подготовлены к работе согласно указаниям, приведенным в соответствующих эксплуатационных документах.

• 7.2 До проведения поверки поверителю надлежит ознакомиться с эксплуатационной документацией на датчики и входящих в его комплект компонентов.

• 8 МЕТОДЫ ПОВЕРКИ

При проведении внешнего осмотра должно быть установлено соответствие поверяемого датчика следующим требованиям:

• - комплектность должна соответствовать данным, приведенным в паспорте;

• - маркировка и функциональные надписи должны читаться и восприниматься однозначно;

• - наружные поверхности корпуса, разъемы, соединительные кабели и органы управления не должны иметь механических повреждений и деформаций, которые могут повлиять на работоспособность прибора;

При несоответствии по вышеперечисленным позициям датчик бракуется и направляется в ремонт.

• 8.2.1 Выполните подготовительные операции в следующей последовательности:

• - разместите измерительные приборы на безопасном расстоянии и удобном для проведения работ месте;

• - заземляющие клеммы измерительных приборов и поверяемого датчика соедините проводом с контуром заземления.

• 8.2.2 Включите приборы и дайте им прогреться в соответствии с их руководствами по эксплуатации.

• 8.2.3 Соберите схему, приведенную на рисунке 1.

• 8.2.4 Задайте на источнике питания ВИП-100 напряжение постоянного тока ±15 В.

• 8.2.5 С калибратора подайте переменный ток промышленной частоты, силой 0,1 А для модели SMT-75A, и 1 А для модели SMT-750A, произведите измерения.



Рисунок 1 - Схема измерения силы тока до 5 А

• 8.2.6 Результаты измерений считаются удовлетворительными, если полученный коэффициент трансформации датчика тока Ki отличается от паспортного значения не более, чем на ±3 %.

• 8.3.1 Соберите схему, приведенную на рисунке 2.

• 8.3.2 Установите режим работы на напряжении переменного тока промышленной частоты.

• 8.3.3 Подайте с источника напряжения АИД-70М напряжение переменного тока промышленной частоты значением равным 80 % от номинального первичного напряжения Ui_H0M. Результаты занесите в таблицу 3.

• 8.3.4 Повторите измерения по п.8.3.3 подавая последовательно с источника напряжения АИД-70М напряжение переменного тока промышленной частоты равное 100 %, 120 %, 200 % от номинального первичного напряжения Ui_H0M. Результаты занесите в таблицу 3.

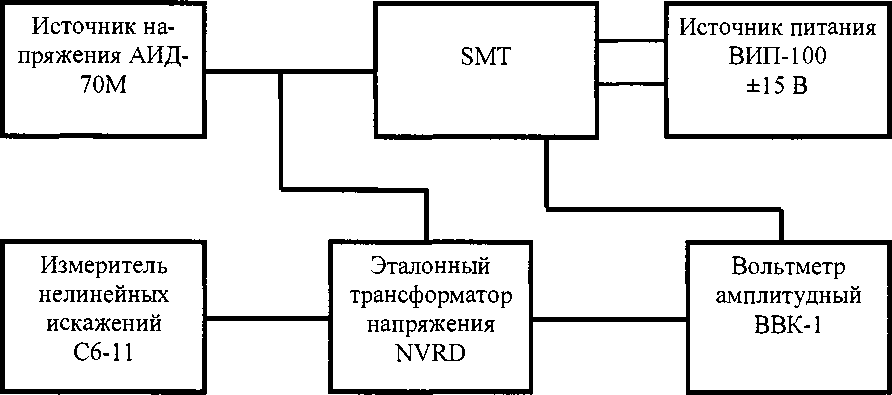

Рисунок 2 - Схема определения допускаемой относительной основной погрешности измерений напряжения переменного тока промышленной частоты

Таблица 3 - Результаты измерений напряжения переменного тока промышленной частоты

где:

U_3T, В - значение напряжения на выходе трансформатора напряжения измерительного эталонного NVRD 40;

U_smt, В - значение напряжения на выходе исследуемого датчика;

U_3T, кВ и U_smt, кВ - значение напряжения на выходе эталонного трансформатора и исследуемого датчика, помноженное на действительные значения коэффициентов масштабного преобразования;

8_К - погрешность коэффициента масштабного преобразования исследуемого датчика напряжения;

Дфи - погрешность измерений угла фазового сдвига исследуемого датчика с учетом поправочного значения угла сдвига фаз.

• 8.3.5 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений 8_К не превышают ±0,5 %, а значения погрешности измерений угла фазового сдвига Дфи не превышают ±20 минут.

• 8.4.1 Соберите схему, приведенную на рисунке 1.

• 8.4.2 Задайте на источнике питания ВИП-100 напряжение постоянного тока ±15 В.

• 8.4.3 С калибратора подайте переменный ток промышленной частоты силой, равной 1 % от номинального первичного тока Ii_HOm, произведите измерения. Результаты занесите в таблицу 4 для датчика SMT-75A и таблицу 5 для датчика SMT-750A.

• 8.4.4 Затем подавайте с калибратора переменный ток промышленной частоты равный 5% и 20 % от номинального первичного тока 1]_НОм Для модели SMT-75A, а для модели SMT-750A только 5 %. Результаты занесите в таблицы 4 и 5 соответственно.

• 8.4.5 Соберите схему, приведенную на рисунке 3.

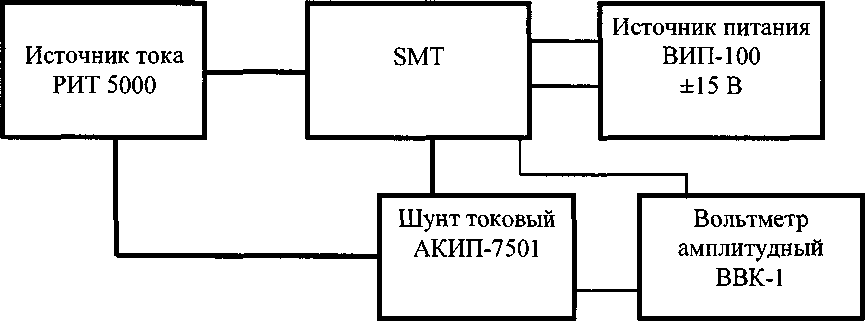

Рисунок 3 - Схема измерения силы тока от 5 до 200 А

• 8.4.6 С источника тока подайте переменный ток промышленной частоты равный 100 %, 120 %, 200 %, 750 %, и 900 % от номинального первичного тока Ii_HOm для модели SMT-75А, а для модели SMT-750A 20 %, 100 %, 120 %, 200 %. Результаты занесите в таблицы 4 и 5 соответственно.

8.4.7 Соберите схему, приведенную на рисунке 4.

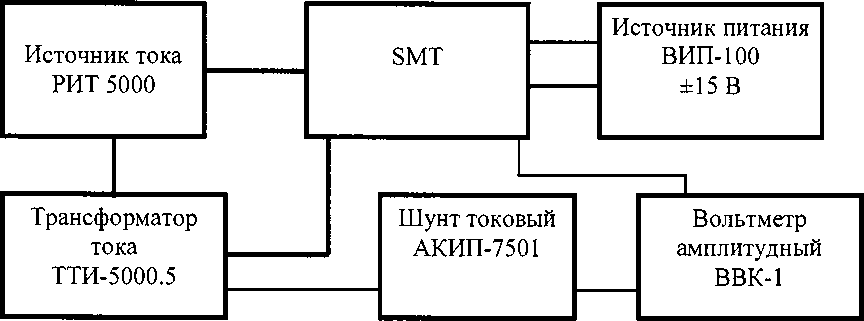

Рисунок 4 - Схема измерения силы тока свыше 200 А

8.4.8 С источника тока подайте переменный ток промышленной частоты равный 750 % и 900 % от номинального первичного тока Ii_H0M для модели SMT-750A. Результаты занесите в таблицу 5.

Таблица 4 - Результаты измерений силы тока для датчика SMT-75A

Таблица 5 - Результаты измерений для датчика SMT-750A

где:

и_эт, В - значение напряжения на выходе шунта токового АКИП-7501;

U_smt, В - значение напряжения на выходе исследуемого датчика тока;

R-акип, Ом - значение сопротивление шунта токового АКИП-7501 в точке измерений;

Кцти - номинальное значение коэффициента масштабного преобразования трансформатор тока ТТИ-5000.5;

1эт, В - значение силы тока, измеренное шунтом токовым АКИП-7501;

Ismt, В - значение силы тока, измеренное исследуемым датчиком тока SMT;

5к, - погрешность коэффициента масштабного преобразования исследуемого датчика;

Дф1 - погрешность измерений угла фазового сдвига исследуемого датчика с учетом поправочного значения угла сдвига фаз.

8.4.9 Результаты измерений считаются удовлетворительными, если полученные значения погрешности измерений не превышают пределов, указанных в таблице 6.

Таблица 6 - Допустимые пределы погрешности

9.1 Положительные результаты поверки оформляются свидетельством о поверке согласно требованиям нормативных документов (НД) Федерального агентства по техническому регулированию и метрологии.

9.2 При отрицательных результатах свидетельство о поверке не выдается, ранее выданное свидетельство о поверке аннулируется, запись о поверке в паспорте на устройство гасится и выдается извещение о непригодности согласно требованиям НД Федерального агентства по техническому регулированию и метрологии.

Начальник отдела 206.1

ФГУП «ВНИИМС»

Научный сотрудник отдела 206.1

ФГУП «ВНИИМС»
