Руководство по эксплуатации «Комплект термостатированных ОМЭС МК300 с коммутатором» (РЭ 3 ИУСН.425.006)

В части раздела 7 «Поверка прибора» Начальник испытательного центра

УТВЕРЖДАЮ

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

3 ИУСН.425.006

Комплект термостатированных ОМЭС

МК300 с коммутатором

Деркач С.Н.

Деркач Н.В.

Деркач Н.В.

Лунякина Г.И.

ООО «ЗИП-Научприбор»

350072, г.Краснодар, ул.Московская 5

СОДЕРЖАНИЕ

стр.

• 1.        Назначение

• 2.       Требования безопасности

• 3.       Технические характеристики

• 4.       Устройство и работа прибора

• 5.        Подготовка к работе

• 6.       Порядок проведения измерений

• 7.       Поверка прибора

• 8.       Возможные неисправности и способы их устранения

• 9.       Хранение и транспортирование

Приложение А. Методика определения

6R ОМЭС входящих в комплект, с R_H0M от 1 до 10⁵ Ом

Приложение Б. Определение отклонения действительного

значения сопротивления от номинального - 6R низкоомных

ОМЭС с Rhom от 0,001 до 0,1 Ом

Внимание!

Для облегчения вскрытия крышки прибора необходимо установить прибор на твердую поверхность и нажать на крышку в районе замков с одновременным открытием замков.

Настоящее руководство по эксплуатации (далее РЭ) предназначено для изучения устройства комплекта термостатированных ОМЭС МК300 с коммутатором (далее - комплект ОМЭС), его метрологических характеристик, условий эксплуатации, транспортирования и хранения. К эксплуатации комплекта ОМЭС допускаются специально обученные специалисты-метрологи, имеющие допуск для работы с электрическими приборами и устройствами, эксплуатируемыми при напряжении до 1000В.

• 1.1 Комплект термостатированных однозначных мер электрического сопротивления МК300 с коммутатором (далее - комплект ОМЭС) предназначен для выполнения поверочных и калибровочных работ в метрологических службах предприятий и организаций и используется в качестве рабочих однозначных мер сопротивления классов точности 0,001 и 0,002.

При соответствующей метрологической аттестации комплект ОМЭС может использоваться в качестве набора эталонных ОМЭС.

• 1.2 Нормальные условия эксплуатации комплекта ОМЭС:

• - температура окружающего воздуха, °C -  20 ±0,2 ;

• - относительная влажность воздуха, %    - от 25 до 80;

• - атмосферное давление, кПа            -   84-106,7

• 1.3 Рабочие условия применения:

• - температура окружающего воздуха, °C -  20 ±2 ;

• - относительная влажность воздуха, %   - от 25 до 80;

• - атмосферное давление, кПа           -   84-106,7

• 1.4 Комплект ОМЭС МК300 внесен в Государственный реестр средств измерений:

• - свидетельство об утверждении типа____________________,

регистрационный № _________________________________.

• 2.1 Требования безопасности при работе с комплектом ОМЭС МК300 соответствуют требованиям ГОСТ 12.2.091-2012 для класса защиты I, категории измерений.

• 2.2 Для выполнения работы с комплектом ОМЭС МК300 должны допускаться специалисты- метрологи имеющие допуск для работы с электрооборудованием напряжением до 1000 В.

• 2.3 Перед включением прибора в сеть он должен быть заземлен.

• 3.1 Комплект ОМЭС обеспечивает коммутацию на выходные зажимы до 9 независимых

однозначных мер электрического сопротивления в диапазоне от 0,001 Ом до 100000 Ом.

3.2 Комплект ОМЭС предназначен для эксплуатации в условиях, указанных в таблице 1. Таблица 1.

Примечание.* - по требованию заказчика температура нормальных и рабочих условий применения может быть 23 и 25°С.

• 3.3 Температура термостатирования ОМЭС (30+1) °C.

• 3.4 Время выхода комплекта ОМЭС на рабочий режим не более 1 часа.

• 3.5 Колебания температуры в комплекте ОМЭС в установившемся режиме не более ± 0,1 °C.

• 3.6 Предел допускаемого отклонения действительного значения сопротивления любой из ОМЭС, входящей в комплект, не превышает ±0,01%.

• 3.7 Предел допускаемой основной погрешности ОМЭС в течении года со дня поверки после изготовления или после года эксплуатации не превышает ±0,001% и ±0,002% от номинального значения для классов точности 0,001 и 0,002 соответственно.

• 3.8 Значения номинальной (Рном), максимальной (Рмах) и предельной (Рпред) мощности рассеивания ОМЭС соответствуют указанным в таблице 2.

Таблица 2

• 3.9 Пределы допускаемой дополнительной погрешности, каждой из ОМЭС входящей в комплект, при изменении мощности рассеивания от номинальной до любого значения, не превышающего максимальную мощность в состоянии теплового равновесия не превышает значений класса точности ОМЭС.

Допустимое необратимое изменение сопротивления каждой из ОМЭС, входящей в комплект, при воздействии предельной мощности рассеяния при нормальных условиях применения не превышает 10% от значения класса точности ОМЭС.

Допустимое время воздействия предельной мощности не более 0,5 часа.

• 3.10 Электропитание комплекта ОМЭС осуществляется от сети переменного тока 220 ±22В частотой 50 Гц.

• 3.11 Потребляемая мощность комплекта ОМЭС до выхода на режим термостатирования, не более 55 ВА, в установившемся режиме - не более 25 ВА.

• 3.12 Габаритные размеры не более 250 х 280 х 200мм.

• 3.13 Масса не более 5 кг.

• 3.14 Полный средний срок службы, не менее 15 лет.

• 4.1 Комплект ОМЭС конструктивно выполнен в пластмассовом герметичном корпусе, в котором размещены передняя панель с органами управления и индикации, вентилятор для отвода выделяемого термостатом тепла, а также держатель предохранителя, разъем питания комплекта ОМЭС, токовые и потенциальные зажимы коммутируемых ОМЭС. Под передней панелью размещен коммутатор ОМЭС, выполненный в виде переключателя, который подключает непосредственно на потенциальные зажимы, соответствующие потенциальные выводы ОМЭС, а также обмотки управления силовых реле, которые подключают к токовым зажимам соответствующие токовые выводы ОМЭС.

Первые токовые выводы ОМЭС, входящих в комплект объединены и выведены на общий токовый зажим комплекта ОМЭС, а вторые - подключены к соответствующим контактам силовых реле, коммутирующих токовую цепь. Потенциальные выводы ОМЭС распаяны на контакты переключателя, который коммутирует их на выходные потенциальные зажимы комплекта ОМЭС; одновременно переключатель включает соответствующее силовое реле, замыкающее токовую цепь выбранной ОМЭС.

• 4.2 Коммутатор ОМЭС установлен на верхней стороне корпуса термостата, а на нижней стороне установлена плата управления термостатом, в которую также впаяны выводы термодатчика расположенного внутри корпуса термостата в его геометрическом центре. Во внутренних полостях с нижней стороны корпуса термостата размещены нагревательные резисторы, а на боковых поверхностях мощные транзисторы, которые обеспечивают необходимый тепловой режим работы комплекта ОМЭС.

Под передней панелью на отдельной печатной плате расположен блок питания, питающий плату управления термостатом и обмотки управления силовых реле.

• 4.3 После включения питания прибора начинается разогрев термостата, в корпусе которого размещены загерметизированные резистивные элементы ОМЭС, до температуры (30 +1) °C. Светодиодный индикатор индицирует все фазы работы термостата: разогрев, режим термостатирования, с точностью поддержания температуры ±0,1 °C, и перегрев, если термостат из за отказа блока управления выйдет из строя.

После выхода комплекта ОМЭС на режим термостатирования, прибор готов к работе.

• 5.1 Перед первым применением комплекта ОМЭС необходимо записать в формуляр дату ввода прибора в эксплуатацию.

• 5.2 Установите комплект ОМЭС на рабочем месте и подключите кабель питания к электрической сети, а выходные клеммы к измерительной схеме. Зажим «ЗЕМЛЯ» подключите к шине заземления, не соединенной с мощным силовым электрооборудованием.

Внимание! Перед любым включением прибора в сеть зажим защитного заземления прибора должен быть подсоединен к внешней защитной системе заземления.

• 5.3 Включите питание комплекта ОМЭС клавишей «СЕТЬ», при этом должен загореться красный светодиод «НАГРЕВ».

• 5.4 Прогрейте комплект ОМЭС в течение 1 часа для выхода на рабочий режим.

Выход на режим сопровохедается сменой свечения светодиодов "НАГРЕВ", "БАЛАНС" и "ПЕРЕГРЕВ" в следующей последовательности, определяющей апериодический процесс установления заданной температуры:

При разогреве, температура внутри термостата по инерции переходит в точку авторегулирования 30°С и поэтому кратковременно включается желтый светодиод "ПЕРЕГРЕВ", а красный светодиод "НАГРЕВ" гаснет. После прекращения разогрева термостата, температура внутри его снижается ниже порога авторегулирования до уровня 29,5°С, при этом желтый светодиод "ПЕРЕГРЕВ" гаснет и включается красный светодиод "НАГРЕВ". Температура внутри термостата поднимается до уровня 30±0,1. В этот момент включается вентилятор охлаждения, красный светодиод гаснет окончательно, а включенный светодиод "БАЛАНС" указывает на достижение установленной температуры в термостате.

в случае нарушения нормальной работы термостата, начнется неуправляемый рост температуры и при достижении температуры 32 - 33°С, зеленый светодиод погаснет, а свечение только желтого светодиода "ПЕРЕГРЕВ" укажет на неисправность термостата.

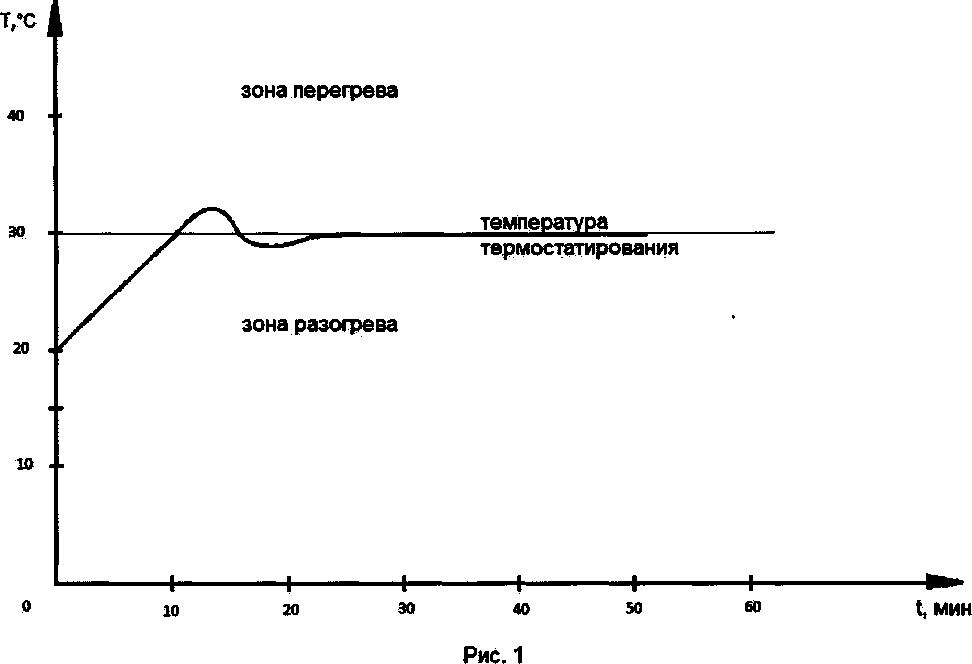

на графике Рис.1 показаны режимы работы термостата.

5.5 При работе с высокоомными ОМЭС, входящими в комплект, желательно поместить комплект ОМЭС в металлический экран (ящик), который надо заземлить.

• 6.1 Установите переключатель ОМЭС на требуемое номинальное значение меры, при этом ее токовые и потенциальные выводы окажутся соответственно подключенными к выходным зажимам комплекта ОМЭС.

• 6.2 Для перехода на другое номинальное значение меры достаточно установить переключатель на это значение.

• 6.3 По окончании измерений выключите питание комплекта ОМЭС.

• 7.1 Настоящий раздел устанавливает методы и средства первичной и периодической поверок комплекта ОМЭС и соответствует требованиям ГОСТ 8.237.

Поверка омметра проводится аккредитованными в области обеспечения единства измерений в части поверки средств измерений юридическими лицами и индивидуальными предпринимателями.

Интервал между поверками - 2 года.

Поверка может проводиться в отношении необходимых для использования ОМЭС, из числа входящих в комплект ОМЭС, что сопровождается записью в оформляемом свидетельстве о поверке и в формуляре.

• 7.2 Операции поверки

  • 7.2.1 При проведении поверки должны быть выполнены операции согласно таблице 3.

Таблица 3

• 7.3 Организация рабочего места поверки

  • 7.3.1 При проведении поверки параметров ОМЭС, входящих в комплект, должны применяться следующие средства измерений и испытаний:

• - компаратор-калибратор универсальный КМ300КТ;

• - компаратор сопротивлений Р3015;

• - компаратор напряжений Р 3017;

• - эталонные меры электрического сопротивления МС3003, МС3005, МС3050М, МС 3080, МС3080М, Р310, Р321 - первого, второго и третьего разрядов;

• - масляные или воздушные термостаты с погрешностью поддержания температуры ± 0,1 °C;

• - меры электрического сопротивления однозначные 1 и 3 разрядов с номинальными значениями сопротивлений от 10’³ Ом до 10⁵ Ом должны иметь значения ТКС а не более:

± 5-1 О'⁶1/°С для комплектов ОМЭС кл.точности 0,001 и 0,002 с Rhom от 0,001 до 0,1 Ом;

± ЗЮ’⁶1/°С для комплектов ОМЭС кл.точности 0,001 с Rhom от 1 до 10 Ом;

± 7-1 О’⁶1/°С для комплектов ОМЭС кл.точности 0,001 с Rhom от Ю² до 10⁵ Ом;

± 10 -Ю’⁶1/°С для комплектов ОМЭС кл.точности 0,002 с Rhom от 1 до 10⁵ Ом;

Примечание. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик ОМЭС с требуемой точностью.

• 7.3.2 Временные изменения сопротивления эталонных мер за межповерочный интервал не должны превышать:

± 0,00005% для поверки комплектов ОМЭС класса точности 0,001

± 0,0001% для поверки комплектов ОМЭС класса точности 0,002

• 7.3.3 Схему, собранную для поверки, следует размещать на изолированной металлизированной поверхности, к которой следует подключить все подлежащие заземлению устройства (корпуса приборов, эталонных ОМЭС). Перед проведением поверочных операций должно быть проведено тестирование схемы, подтверждающее ее работоспособность.

• 7.4 Условия поверки.

  • 7.4.1 При проведении поверки должны соблюдаться условия, приведенные в таблице 4.

Таблица 4

Примечание. * - по требованию заказчика

• 7.5 Подготовка к поверке

  • 7.5.1 Перед поверкой комплект ОМЭС должен быть включен в сеть электропитания для выхода на режим термостатирования. Время выхода на режим в соответствии с РЭ на комплект.

  • 7.5.2 Эталонные ОМЭС поместить в масляный или воздушный термостат с температурой в соответствии с таблицей 3 и выдержать не менее 1часа.

• 7.6 Проведение поверки

  • 7.6.1 При внешнем осмотре должно быть установлено соответствие комплекта ОМЭС следующим требованиям: отсутствие механических повреждений, четкость маркировки, надежность крепления выводов, органов коммутации и индикации.

  • 7.6.2 Определение отклонения действительных значений сопротивлений ОМЭС, входящих в комплект, от номинальных значений (далее определение 5R) и определение действительных значений сопротивлений ОМЭС, входящих в комплект, при температуре 20 °C (далее определение Rfl).

    • 7.6.2.1 Погрешность определения 5R ОМЭС, входящих в комплект (далее 5R ),He должна превышать значений, указанных в таблице 5.

Таблица 5

• 7.6.2.2 Определение 5R и Rflдля ОМЭС с Rhom от 1 до Ю⁵0м классов точности 0,001 и 0,002 выполняется методом замещения в соответствии с ГОСТ 8.237 по методике Б. 1.3 ГОСТ 8.237-2003 и приложения А.

• 7.6.2.3 Определение 5R и Rfl с Rhom от 0,001 до 0,1 Ом выполняется в соответствии с ГОСТ 8.237 по методике, изложенной в приложении Б.

• 7.6.3 Определение основной погрешности (изменение сопротивления в течение года со дня поверки), для каждой ОМЭС входящей в комплект, вычислять по формуле:

Ж = ^R#²~^Rm ■ 100 %                       (2)

где:   Rfl2 - действительное значение сопротивления конкретной ОМЭС,

входящей в комплект определенное при данной поверке, Ом;

Rfl1 - действительное значение сопротивления этой же ОМЭС, определенное при предыдущей поверке, Ом

t - интервал между поверками, выраженный в годах

• 7.7 Оформление результатов поверки

  • 7.7.1 При положительных результатах поверки оформляется свидетельство о поверке, делается запись в таблице 1 формуляра и наносятся знаки поверки:

• - в виде наклейки - наносится в левом верхнем углу передней панели рядом с разъемом питания ОМЭС;

• - в виде оттиска - на мастичную пломбу, закрывающую доступ к винту крепления передней панели ОМЭС и в таблице 1 формуляра.

• 7.7.2 При отрицательных результатах поверки свидетельство о поверке аннулируется, знаки поверки гасятся и выдаётся извещение о непригодности.

• 7.7.3 В случае отрицательных результатов поверки одной или нескольких ОМЭС, входящих в комплект в свидетельстве о поверке указываются ОМЭС, которые допускаются к применению. В формуляре указываются положительные результаты поверки ОМЭС, которые допускаются к применению.

8.1 Возможные неисправности и методы их устранения указаны в таблице 6.

Таблица 6

• 9.1 Комплект ОМЭС хранят и транспортируют в упакованном виде..Эксплуатационные документы вместе с мешочком влагопоглотителя помещают в полиэтиленовый чехол, который заваривают. Герметично закрытый кожух комплекта ОМЭС вместе с упакованными эксплуатационными документами помещают в картонную коробку, которую укладывают в дощатый или фанерный ящик с применением амортизирующих упаковочных материалов.

• 9.2 До введения в эксплуатацию комплект ОМЭС следует хранить в упаковке предприятия-изготовителя при температуре окружающего воздуха от минус 10 до плюс 50 °C и относительной влажности до 95% при температуре 25°С.

Хранить комплект ОМЭС без упаковки следует с закрытыми замками кожуха при температуре от 10 до 35 °C и относительной влажности воздуха до 80% при температуре 25°С.

В помещении содержание пыли, паров кислот, щелочей, агрессивных газов и других вредных примесей, вызывающих коррозию, не должно превышать норму таких компонентов для атмосферы типа I по ГОСТ 15150.

• 9.3 Дата консервации совпадает с датой упаковывания. Срок защиты без переконсервации -1 год.

• 9.4 Комплект ОМЭС должен транспортироваться с сопровождающим лицом, обеспечивающим его предохранение от резких толчков, ударов и вибраций. Транспортирование допускается при температуре от минус 10 до плюс 50 °C и относительной влажности до 95% при температуре 25°С.

(обязательное)

A1. Методика определения методом коммутирования 5R ОМЭС входящим в комплект, С Rhom от 1 до 10⁵Ом.

А1.1 Определение 5R каждой из ОМЭС, входящих в комплект, методом коммутирования по ГОСТ 8.237 выполнять с помощью компаратора например, типа КМ300 согласно инструкции по эксплуатации на него.

А1.2 При выполнении метода компарирования необходимо использовать эталонные меры, с номинальными значениями сопротивления, равными номинальному значению сопротивления испытываемой ОМЭС.

А1.3 В качестве эталонных мер и использовать ОМЭС 1 разряда.

Температурные коэффициенты ТКС а эталонных мер на момент проведения измерений не должны превышать указанных в п.7.3.1 а временные изменения сопротивления не должны превышать норм, указанных в п.7.3.2 настоящего РЭ.

А1.4 Измерения проводить в нормальных условиях применения после включения и прогрева комплекта ОМЭС с выходом на режим термостатирования в течение 1 часа.

А1.5 Порядок проведения измерений

А1.5.1 Подключить эталонную меру (далее - ОМЭС Ro) к кабелю «R_N» компаратора, а поверяемую меру (далее - ОМЭС R) к кабелю «Rx».

А1.5.2 Проверить работоспособность измерительной схемы и оценить основную погрешность компаратора в соответствии с техническим описанием и инструкцией по эксплуатации на прибор.

А1.5.3 Выдержать в течение 1 часа эталонную меру в термостате при температуре 20±0,1°С.

А1.5.4 Произвести измерения, снимая не менее 10 последовательно проведенных измерений, разность между которыми (6R) не должна превышать 0,0005% для класса точности 0,001 и 0,001% для класса точности 0,002.

Рассчитать среднее арифметическое ряда показаний и принять его за результат измерения 6Rfl, которое не должно превышать половины допускаемого значения основной погрешности.

(обязательное)

Определение отклонения действительного значения сопротивления от номинального - 5R низкоомных ОМЭС с R_H0M от 0,001 до 0,1 Ом входящих в комплект и действительного значения сопротивления ОМЭС - R_A, при номинальной мощности рассеивания.

Б.1 Определение 5R низкоомных ОМЭС, входящих в комплект, необходимо выполнять по методике Б1.4 ГОСТ 8.237 с помощью калибратора-компаратора КМ 300КТ или на установке УМИС-2М.

Б.2 Для определения 3R ОМЭС необходимо собрать схему измерения в соответствии с указанной в ГОСТ 8.237 или в техническом описанием и инструкции по эксплуатации на применяемые средства измерений.

Б.З Эталонные ОМЭС необходимо поместить в термостат и выдержать их при температуре, указанной в Б.4 настоящего приложения, не менее1 часа.

Примечание. В качестве эталонных ОМЭС необходимо использовать ОМЭС 1 разряда с нестабильностью не превышающей ±0,0003 %.

Б.4 Температура в масляном или воздушном термостатах должна устанавливаться равной 20 С° и поддерживаться с точностью не хуже указанной в таблице 1.

• 5.5 При измерениях нагрузочные режимы эталонной и измеряемой ОМЭС необходимо выбирать в соответствии с таблицей Б1.

Таблица Б1

Б.6 Измерения необходимо проводить не менее трех раз. За действительное значение измеряемой величины принимают среднее значение из трех и более полученных результатов измерений.

где: п - количество измерений

R₂o - действительное значение сопротивления ОМЭС.

Б.7 Отклонение 5R ОМЭС от номинального значения, выраженное в процентах, необходимо определять по формуле:

8_R = ^R™~^R"°» ₄₀₀            (б.2)

где:   R₂o - действительное значение сопротивления поверяемой ОМЭС, Ом,

определенное при t = 20 °C

Rhom - номинальное значение сопротивления ОМЭС, Ом

12
