Методика поверки «Измеритель скорости радиолокационный видеозаписывающий "ВИЗИР"» (БКЮФ 2.788.100 МП)

ИЗМЕРИТЕЛЬ СКОРОСТИ РАДИОЛОКАЦИОННЫЙ ВИДЕОЗАПИСЫВАЮЩИЙ «ВИЗИР»

Методика поверки БКЮФ 2.788.100 МП

Настоящая методика распространяется на измеритель скорости радиолокационный видеозаписывающий «Визир» (далее по тексту ИС) и средства его первичной и периодической поверки. Межповерочный интервал - 24 месяца.

• 1.1 При проведении первичной, периодической поверки или поверки после ремонта должны выполнятся операции, указанные в таблице 1.

Таблица 1

Наименование операции

нешний осмотр

Опробование

2 Средства поверки

2.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

| Примечание - Допускается применение других средств поверки с характеристиками не хуже приведенных • в таблице 2.

• 1.1 Все средства поверки должны быть исправны, поверены и иметь свидетельство о поверке.



  3 Требования безопасности



• 3.1 Во время подготовки к поверке и при ее проведении необходимо соблюдать правила техники безопасности и производственной санитарии в электронной промышленности, правила техники безопасности при эксплуатации электроустановок и требования, установленные технической документацией на используемые при поверке образцовые и вспомогательные средства поверки.

• 3.2 При проведении поверки работа связана с открытыми трактами СВЧ мощности и требует соблюдения мер предосторожности во избежание облучения оператора СВЧ облучением.

• 3.3 При проведении поверки запрещено находиться перед ИС вдоль оси излучения на расстоянии ближе, чем 1 мвтечениеболееЗОмин.

• 3.4 Все присоединения электрической схемы в процессе поверки производить только в обесточенном состоянии.

• 3.5 Контрольно-измерительная аппаратура, используемая при поверке, должна быть надежно заземлена.



  Условия поверки и подготовка к ней



• 4.1 Поверка должна проводиться в нормальных условиях по ГОСТ 8.395-80, не менее, чем через 15 секунд после включения ИС.

• 4.2 Средства поверки изделия должны быть подготовлены к работе в соответствии с их инструкциями по эксплуатации.

  4.3 Параметры изделия перед началом, в процессе и после поверки рекомендуется измерять одними и теми же средствами измерения.



• 5.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие ИС следующим требованиям:

• - состав ИС должен соответствовать п.7 паспорта БКЮФ 2.788.100 ПС;

• - на корпусе ИС должны быть нанесены: наименование изделия; наименование или товарный знак предприятия-изготовителя; заводской номер изделия и год выпуска; знак утверждения типа;

-на поверхности оболочек кабелей недолжно быть повреждений;

• - ИС не должен иметь механических повреждений, влияющих на его работу;

• - на металлических частях ИС не должно быть следов коррозии.

| Результаты поверки по данному пункту считаются положительными, если обеспечивается выполнение • всех перечисленных в пункте требований.

• 5.2 Опробование

• 5.2.1 Установить ИС в стенд и отключить в стенде режим имитации движения ТС.

• 5.2.2 Включить питание ИС. Установить переключатель «Радар» в положение «Выкл».

• 5.2.3 Вынуть ИС из стенда и убедиться в наличии видеоизображения окружающей обстановки на мониторе ИС.

• 5.2.4 Согласно руководству по эксплуатации (далее по тексту РЭ) провести регулировку яркости видеоизображения.

• 5.2.5 Согласно РЭ на ИС провести регулировку увеличения видеоизображения.

• 5.2.6 Согласно РЭ на ИС провести однократную фокусировку видеоизображения.

| ИС считается прошедшим опробование, если обеспечивается регулировка яркости, оптического • увеличенияи фокусировки видеоизображения.

5.3 Определение метрологических параметров

• 5.3.1 Определение частоты излучения ИС.

Следуя указаниям руководства по эксплуатации на стенд автоматизированный для испытаний и поверки радиолокационных измерителей скорости «Сапсан 2», отключить имитацию движения ТС. Следуя указаниям РЭ, перевести ИС в режим непрерывного излучения. Измерить частоту излучения ИС.

Результаты поверки по данному пункту считаются положительными, если измеренная частота излучения лежит в пределе (24,15 ± 0,1) ГГц.

• 5.3.2 Определение дальности действия, диапазона измеряемых скоростей и погрешности измерения скорости в стационарном режиме.

Согласно РЭ установить на ИС следующие параметры:

• - дальность действия-максимальная;

• - режим-стационарный;

• - измеряемая цель-скоростная;

  ВИЗИР

- направление движения цели-приближение.

Выполните измерения по п.5.3.2, устанавливая на стенде значения имитируемых скоростей из таблицы 3.

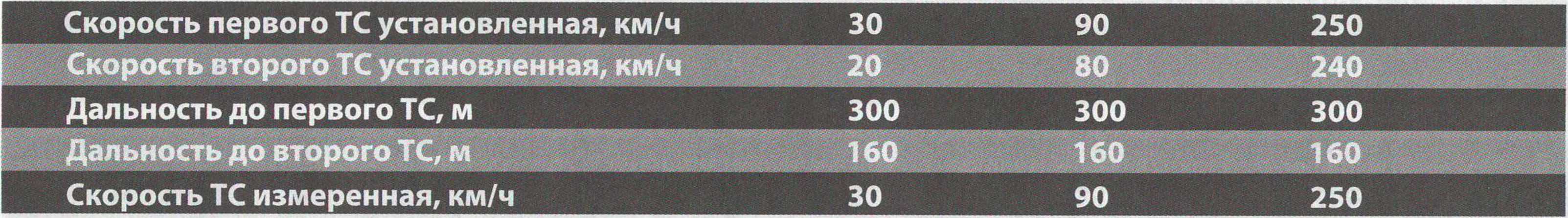

Таблица3

I Результаты поверки по данному пункту считаются положительными, если измеренные значения скоростей • соответствуют указанным в таблице 3 с погрешностью не более ± 1 км/ч.

• 5.3.3 Определение дальности действия, диапазона измеряемых скоростей и погрешности измерения скорости в патрульном режиме.

Установить на ИС следующие параметры:

• - дальность действия - максимальная;

• - режим-патрульный;

• - измеряемая цель-скоростная;

• - направление движения цели-приближение.

Выполните измерения по п.5.3.3, устанавливая на стенде значения имитируемых скоростей из таблицы 4.

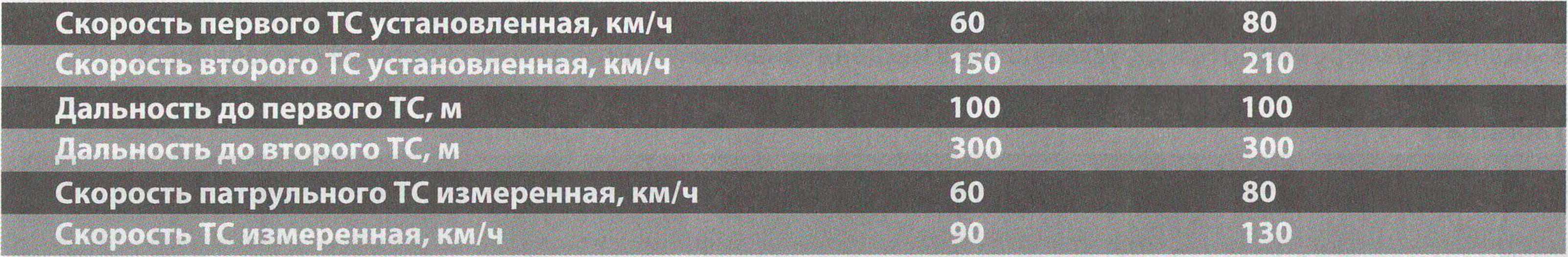

Таблица4

| Результаты поверки считаются положительными, если значения скоростей ТС, отображаемые на дисплее • ИС, соответствуют указанным в таблице 4 с погрешностью не более ± 2 км/ч.

Оформление результатов поверки

• 6.1  На измеритель скорости, прошедший поверку с положительными результатами, выдается свидетельство по форме, установленной ПР.50.2.006-94.

• 6.2 Результаты первичной поверки предприятием-изготовителем заносятся в паспорт. При отрицательных результатах поверки ИС к применению не допускается и на него выдается извещение о непригодности установленной ПР.50.2.006-94
