ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В РЕСПУБЛИКЕ ТАТАРСТАН» (ФБУ «ЦСМ Татарстан»)

УТВЕРЖДАЮ;

Система автоматизированная

информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Сетевая компания» ЕЭС

ПС17, ПС20, ПС21, ПС32, ПС61, ПС62, ПС63, ПС64, ПС66, ПС67, ПС69, ПС74, ПС75, ПС83, ПС86, ПС88

Методика поверки

МП.359113.03.2016 г. Казань

2016 г.

Содержание

ОБЩЕЕ ПОЛОЖЕНИЕ

ПРИЛОЖЕНИЯ

ОБЩЕЕ ПОЛОЖЕНИЕ

Настоящая методика поверки распространяется на систему автоматизированную информационно-измерительная коммерческого учета электроэнергии ОАО «Сетевая компания» ЕЭС ПС17, ПС20, ПС2Е ПС32, ПС61, ПС62, ПС63, ПС64 ПС66. П(?67. 11064 ПС74, ПС75, ПС83, ПС86, ПС88 и устанавливает порядок проведения первичной и периодической поверок ее информационно-измерительных комплексов (далее по тексту -ИИК).

Система автоматизированная информационно-измерительная коммерческого учета электроэнергии (АИИС КУЭ) ОАО «Сетевая компания» ЕЭС ПС17. ПС20. ПС21. ПС32, ПС61, ПС62, ПС63, ПС64, ПС66, ПС67, ПС69, ПС74, ПС75. ПС83. ПС86, ПС88 (далее по тексту - АИИС КУЭ) предназначена для измерения активной и реактивной электроэнергии, для осуществления эффективного автоматизированного коммерческого учета и контроля потребления электроэнергии и мощности по всем расчетным точкам учета, а также регистрации параметров электропотребления, формирования отчетных документов и передачи информации в центры сбора и обработки информации в ОАО «АТС», и прочим заинтересованным организациям в рамках согласованного регламента.

Замену отдельных технических компонентов допускается проводить без дополнительной поверки ИИК, если устанавливаемые компоненты поверены и их метрологические характеристики (далее - MX) совпадают с заменяемыми.

В состав ИИК системы входят измерительные компоненты, приведенные в Приложении.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки выполняют операции, указанные в таблице I.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта НД по поверке

Обязательность проведения операции при

первичной поверке

периодической поверке

1 Подготовка к поверке

6

Да

Да

2. Внешний осмотр

7.1

Да

Да

3. Поверка измерительных компонентов АИИС КУЭ

7.2

Да

Да

4. Проверка счетчиков электрической энергии

7.3

Да

Да

5. Проверка ИВК

7.4

Да

Да

6. Проверка функционирования сервера АИИС КУЭ

7.5

Да

Да

7. Проверка нагрузки вторичных цепей измерительных трансформаторов напряжения

7.6

Да

Да

8. Проверка нагрузки вторичных цепей измерительных трансформаторов тока

7.7

Да

Да

9. Проверка падения напряжения в линии связи между вторичной обмоткой ТН и счетчиком

7.8

Да

Да

10. Проверка погрешности системного времени

7.9

Да

Да

11, Проверка отсутствия ошибюк информационного обмена

7.10

Да

Да

12. Проверка идентификации ПО

8

Да

Да

13. Оформление результатов поверки

9

Да

Да

2 Средства поверки

При проведении поверки применяют средства измерений и вспомогательные устройства, в соответствии с методиками поверки, указанными в описаниях типа на измерительные компоненты АИИС КУЭ, а также приведенные в таблице 2.

Таблица 2 - Средства измерений

№ п/п

Наименование

Номер пункта НД по поверке

1

Термометр, диапазон измерений от минус 40 до плюс 50 °С, пределы допускаемой погрешности ±1 °C

6

2

Вольтамперфазометр, диапазон измерений от 0 до 10 А, предел допускаемой относительной погрешности ±1,5 %

6

э

Средства измерений вторичной нагрузки ТТ в соответствии с утвержденным документом «Методика выполнения измерений мощности нагрузки трансформаторов тока в условиях эксплуатации»

7.8

4

Средства измерений вторичной нагрузки ТН в соответствии с утвержденным документом «Методика выполнения измерений мощности нагрузки трансформаторов напряжения в условиях эксплуатации»

7.7

5

Средства измерений падения напряжения в линии соединении счетчика с ТН в соответствии с утвержденным документом «Методика выполнения измерений падения напряжения в линии соединения счетчика с трансформатором напряжения в условиях эксплуатации»

7.9

6

Переносной компьютер с ПО «Конфигуратор СЭТ-4ТМ» для работы со счетчиками системы

7,3

7

Радиочасы «МИР РЧ-01»

7.10

Примечание - Допускается применение других основных и вспомогательных средств поверки с метрологическими характеристиками, обеспечивающими требуемые точности измерений.

  • 3 Гребооаани к кввлификкцни ппоернтелли

    • 3.1 Поверку АИИС КУЭ осуществ.1яют аккредитованные в соответствии с законодательством Российской Федерации об аккредитации в национальной системе аккредитации на проведение поверки средств измерений юридические лица и индивидуальные предприниматели изучившие настоящую' методику поверки и руководство по эксплуатации на АИИС КУЭ, имеющие стаж работы по данному виду измерений не менее I года.

    • 3.2 Измерение вторичной нагрузки измерительных трансформаторов тока, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ «Методика вьшолнения измерений мощности нагрузки трансформаторов тока в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасностт не ниже III.

    • 3.3 Измерение вторичной нагрузки измерительных трансформаторов напряжения, входящих в состав АИИС КУЭ, осуществляется персоналом, имеющим стаж работы по данному виду измерений не менее 1 года, изучившим документ «Методика выполнения измерений мощности нагрузки трансформаторов напряжения в условиях эксплуатации» и прошедшим обучение по проведению измерений в соответствии с указанным документом. Измерение проводят не менее двух специалистов, один из которых должен иметь удостоверение, подтверждающее право работы на установках свыше 1000 В с группой по электробезопасности не ниже IV.

    • 3.4 Измерение потерь напряжения в линии соединения            икаернт(^.^^]^^

трансформатором напряжения, входящими в состав АНИС КУЭ, нрущиртиляитря ииррнлалнм, имеющим ртаж работы ио данному виду измерений ни милии 1 года, изучившим документ «Методика выполнения измерений иотеря напряжения в линиях ^единения рчетчика р тралрформатором напряжения в урловиях эксплуатацод» и прошедшим обучение ио проведению измерений в сонтвитствио р указанным документом. Измерение проводят не менее двух риецоалистнв, один из которых должен иметь у.яортовирелои, подтверждающее ираво работы на установках рвыше 1U00 В р группой по электпобезопаслнрто не ниже 1V.

4 Требования безопасности
  • 4.1 При проведении поверки должны быть роблюдены требования безоnарнортд, уртаеовлеллыи ГОСТ 12.2.007.0, ГОСТ 12.2.007.3. «Правилами тихлической эксплуатацои электрочеркох сталцой и ротой РФ», «Мижотраслевых правил ио охране труда (правил безопарлнсти) при экрплуатации эликтпоуртановок» РД 153-34.0-03.150. а также требования бизопарлосто на среяства поверки, поверяемые трансфнпматоры и рчетчики, изложенные в их руководствах по эксплуатацоо.

  • 4.2  Эталонные срияртва измерений, вспомогателялые рпидства поверки и оборудование должны роответствовать требованиям ГОСТ 12.2.003, ГОСТ 12.2,007.3

5 Условия поверки

Ур-ловия поверки АННС КУЭ должны роответртвовать урловиям ио экрплуатации, нормированным в техличеркой документации, но не выходить за нормированные у^овия приме-еилоя спедств позерки.

6 Подготовка к поверке
  • 6.1 Для проведения поверки представляют рлидующую документацию;

  • - руководство по эксилуатации АННС КУЭ;

  • - оиосалое типа АННС КУЭ;

  • - свояетитяства о поверке измерительных компонентов, входящих в НК, и свияететяртво о предыдущей поверке состемы (при периодиче^ой и внеочередной поверке);

  • - паспорта-прнтоколы на ННК;

  • - рабочие журналы АННС КУЭ р данными по клоIмагочиском и иным у^овиям о^илуата^и за межповерочный интервал (только при пепиояичеркой поверке).

  • 6.2 Перед ировидиниим поверки выполняют .рледующие подготовительные работы:

  • - проводят органозацоонно-техничиркии мероприятия по доступу поверителей и перронала эниргнобъиктов к миртам установки измерительных трансформатопов, рчетчиков электроэнергии, ио размещению эталонов, отключению в необходимых случаях поверяемых спедртв о?мериной от штатной сжимы;

  • - проводят опlалозацооено-техноческое мероприятия ио обиспеченою бизопаснорти поверочных работ в роотвитртвии р дийртвующдмо правилами и руководртвами по эксилуатацоо применяемого оборудования;

  • - среяртва поверки выдерживают в условиях и в точение вримееи, уртановлелных в нормативных документах на среяства поверки;

  • - ври среяства измерений, которые подлежат заземлению, должны быть надежно заземлены, иояснеяоненое зажимов защитного заземления к контуру заземления должно nрнозвояотьря ранее других роеяоненой, а отроияонелои - порли врих отроедонилой.

  • 7 Проведение поверки

7,1. Внешний осмотр
  • 7.1.1  Проверяют цилортнорть корпу^в и отсутртвое вояомых повреждений измерительных компонентов, наличии поверительных пломб и клейм.

  • 7.1.2 Проверяют размещение измерительных компонентов, ипавольнорть рхим подключения транс форматоров тока и напряжения к рчитчикам эликтроческой энергии; правильность прокладки проводных линий по проектной документации на АННС КУЭ.

  • 7.1.3 Проверяют соответртвое типов и завод^их номеров факточеско оспользованных измерительных компонентов типам и заводским номерам, указанным в формуляре АИИС КУЭ.

  • 7.1.4 Проверяют оесутствие стстдов коррозиии нагрева вмесвах подключения проводных линий.

7.2 Поверка измерительных компонентов ЛИИС КУЭ

Проверяют наличие свидетельств о поверке и срок их действия для всех измерительных компонентов: измерительных трансформаторов тока и напряжения, счетчиков электрической энергии, ИВК. При обнаружении просроченных свидетельств о поверке измерительных компонентов или свидетельств, срок действия которых близок к окончанию, дальнейшие операции по поверке ИК, в который они входят, выполняют после поверки этих измерительных компонентов.

7.3   Проверка счетчиков электрической энергии
  • 7.3.1 Проверяют наличие и сохранность пломб поверительных и энергосбытовых организаций на счетчике и испытательной коробке. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения счетчика к цепям тока и напряжения, в частности, правильность чередования фаз. При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения счетчиков к цепям тока и напряжения (соответствие схем подключения - схемам, приведенным в паспорте на счетчик). Проверяют последовательность чередования фаз с помощью вольтам пстфагомстта. При проверке последовательности чередования фаз действуют в соответствии с указаниями, изложенными в руководстве по его эксплуатации.

  • 7.3.2 Проверяют работу всех сегментов индикаторов, отсутствие кодов ошибок или предупреждений, прокрутку параметров в заданной последовательности.

  • 7.3.3  Проверяют работоспособность оптического порта счетчика с помощью переносного компьютера. Преобразователь подключают к любому последовательному порту переносного компьютера. Опрашивают' счетчик по установленному соединению. Опрос счетчика считается успешным, если получен отчет, содержащий данные, зарегистрированные счстчрком.

  • 7.3.4 Проверяют соответствие индикации даты в счетчике календарной дате (число, месяц, год). Проверку осуществляют визуально или с помощью переносного компьютера через оптопорт.

7.4  Проверка ИВК
  • 7.4.1 Проверяют наличие и сохранность пломб поверительных и энергосбытовых организаций на ИВК. При отсутствии или нарушении пломб проверяют правильность подсоединения ИВК.

  • 7.4.2 Проверяют правильность функционирования ИВК в соответствии с его эксплуатационной документацией с помощью тестового программного обеспечения. Проверка считается успешной, если все подсоединенные к ИВК счетчики опрошены и нет сообщений об ошибках.

  • 7.4.3 Проверяют программную защиту ИВК от несанкционированного доступа,

  • 7.4.4   Проверяют правильность значений коэффициентов трансформации измерительных ттансформатарав, хранящихся в памяти ИВК.

7.5  Проверка функционирования сервера АИИС КУЭ (АРМ или сервера)
  • 7.5.1 Проводят опрос текущих показаний всех счетчиков электроэнергии.

  • 7.5.2 Проверяют глубину хранения измерительной информации в сервере АИИС КУЭ.

  • 7.5.3 Проверяют защиту программного обеспечения на сервере АИИС КУЭ от несанкционированного доступа. Для этого запускают на выполнение программу сбора данных и в поле «пароль» вводят неправильный код. Проверку считают успешной, если при вводе неправильного пароля программа не разрешает продолжать работу.

  • 7.5.4 Проверяют работу аппаратных ключей. Выключают сервер и снимают аппаратную защиту (отсоединяют ключ от порта сервера). Включало" сервет, загружают операционную систему и запускают программу. Проверку считают успешной, если получено сообщение об отсутствии «ключа защиты».

7.6   Проверка нагрузки вторичных цепей трансформаторов напряжения
  • 7.6.1 Проверяют наличие и сохранность пломб поверительных и энергоснабжающих организаций на клеммных соединениях, имеющихся на линии связи ТН со счетчиком. Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения первичных н вторичных обмоток ТН, При отсутствии таких документов или нарушении (отсутствии) пломб проверяют правильность подключения первичных и вторичных обмоток ТН

  • 7.6.2 При проверке мощности нагрузки вторичных цепей ТН необходимо убедиться, что отклонение вторичного напряжения при нагруженной вторичной обмотке составляет не более ±10 % от ином.

Измеряют мощность нагрузки ТН, которая должна находиться в диапазоне (0,25-1,0)-SiiOM.

Измерение мощности нагрузки вторичных цепей ТН проводят в соответствии с аттестованной в установленном порядке методикой измерений.

Примечания

  • 1 Допускается измерение мощности нагрузки вторичных цепей ТН не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный измерительный канал в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше условия для ТН.

  • 2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных ко вторичным обмоткам измерительных трансформаторов.

7.7  Проверка нагрузки вторичных цепей трансформаторов тока
  • 7.7.1 Проверяют наличие документов энергосбытовых организаций, подтверждающих правильность подключения вторичных обмоток ТТ. При отсутствии таких документов проверяют правильность подключения вторичных обмоток ТТ.

  • 7.7.2 Измеряют мощность нагрузки вторичных цепей ТТ, которая должна находиться в диапазоне (0,25-1,0) Shom- Для трансформаторов с номинальными вторичными нагрузками 1; 2; 2,5; 3; 5 и 10 ВА нижний предел вторичных нагрузок - 0,8; 1,25; 1,5; 175; 3,75 и 3,75 В-А соответственно.

Измерение тока и вторичной нагрузки ТТ проводят в соответствии с аттестованной в установленном порядке методикой измерений.

Примечания

  • 1 Допускается измерение мощности нагрузки вторичных цепей ТТ не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный ИИК в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше условия для ТТ.

  • 2 Допускается мощность нагрузки определять расчетным путем, если известны входные (проходные) импедансы всех устройств, подключенных ко вторичным обмоткам ТТ.

7.8  Проверка падения напряжения в линии связи между вторичной обмоткой ТН и счетчиком

Измеряют падение напряжения н1 в проводной линии связи для каждой фазы по утвержденному документу «Методика выполнения измерений падения напряжения в линии соединения счетчика с трансформатором напряжения в условиях эксплуатации». Падение напряжения не должно превышать 0,25 % от номинального значения на вторичной обмотке ТН.

Примечания

  • 1 Допускается измерение падения напряжения в линии соединения счетчика с ТН не проводить, если такие измерения проводились при составлении паспортов-протоколов на данный ИИК в течение истекающего межповерочного интервала системы. Результаты проверки считают положительными, если паспорт-протокол подтверждает выполнение указанного выше требования,

  • 2 Допускается падение напряжения в линии соединения счетчика с ТН определять расчетным путем, если известны параметры проводной линии связи и сила электрического тока, протекающего через линию связи.

7.9  Проверка погрешности системного времени
  • 7.9.1  Подключают радиочасы «МИР РЧ-01» к переносному компьютеру и настраивают на нём точное время. После этого проверяют показание часов ИВК и определяют разницу показаний с переносным компьютером.

  • 7.9.2  Распечатывают журнал событий всех компонентов системы, имеющих встроенные программные часы (сервер. АРМ и счетчики) выделив события, соответствующие сличению часов. Расхождение времени часов всех компонентов системы, имеющих встроенные программные часы в момент предшествующий коррекции не должно превышать предела допускаемого расхождения, указанного в описании типа системы: ±5 с/сутки.

7.10 Проверка отсутствия ошибок информационного обмена

Операция проверки отсутствия ошибок информационного обмена предусматривает экспериментальное подтверждение идентичности числовой измерительной информации в счетчиках электрической энергии (исходная информация), и памяти центрального сервера.

В момент проверки все технические средства, входящие в проверяемый ИК, должны быть включены.

  • 7.10.1  На сервере системы распечатывают значения активной и реактивной электрической энергии, зарегистрированные с 30-ти минутньш интервалом за полные предшествующие дню проверки сутки по всем ИК. Проверяют наличие данных, соответствующих каждому 30-ти минутному интервалу времени. Пропуск данных не допускается за исключением случаев, когда этот пропуск был обусловлен отключением ИК или устраненным отказом какого-либо компонента системы.

  • 7.10.2 Распечатывают журнал событий счетчика и отмечают моменты нарушения связи между измерительными компонентами системы. Проверяют сохранность измерительной информации в памяти сервера системы на тех интервалах времени, в течение которого была нарушена связь.

  • 7.10.3   Распечатывают на сервере профиль нагрузки за полные сутки, предшествующие дню поверки. Используя переносной компьютер, считывают через оптопорт профиль нагрузки за те же сутки, хранящийся в памяти счетчика. Различие значений активной (реактивной) мощности, хранящейся в памяти счетчика (с учетом коэффициентов трансформации измерительных трансформаторов) и базе данных центрального сервера не должно превышать двух единиц младшего разряда учтенного значения.

  • 7.10.4 Рекомендуется вместе с проверкой по п. 7.9.2 сличать показания счетчика по активной и реактивной электрической энергии строго в конце получаса (часа) и сравнивать с данными, зарегистрированными в сервере системы для того же момента времени. Для этого визуально или с помощью переносного компьютера через оптопорт считывают показания счетчика по активной и реактивной электрической энергии и сравнивают эти данные (с учетом коэффициентов трансформации измерительных трансформаторов), с показаниями зарегистрированными в сервере системы. Расхождение не должно превышать две единицы младшего разряда.

8 Методика проверки идентификации ПО.
  • 8.1 Определение иденти фикациоикого нанмс^пнааю^я ПО.

Для определения тикнцтфикацтоаногн наименования ПО «Пирамида 2000» необходимо:

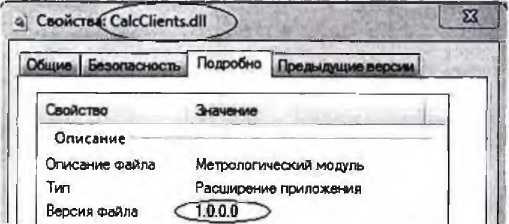

  • 1)    Найти файл «CalcClients.dll» по следующему пути «C:\P2kServer\». Выщедицы

файл и нажать правую кнопку мыши, в выпавшем меню выбрать пункт -«свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 1) указано тиенттфикациоааок наименование ПО -«CalcClients.dll».

  • 2)

идентификационное наименование ПО

Рисунок 1 - Идентификационные данные ПО «Пирамида 2000».

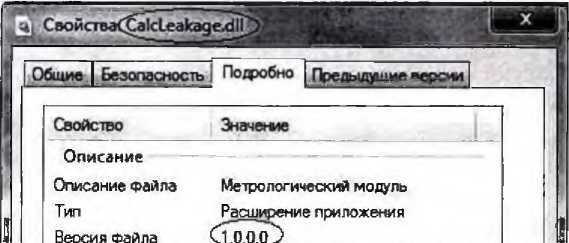

2) Найти файл иСаО^1Леа^г^5ех^1Ь>1^с»(^лс^дут^>щее^ду ющикСПУ^кЗегуеЛ». Выделитьф<ейл и нажать правую кнопку меппи, в выпавшем меню выбрать пункт — «свойства». Т вьшавшем окне выбрать закладку «Подробно», Т верхней части окна (рисунок 2) указано идентификационное наименование ПО - «CaleLeakage.dll».

Рисунок 2 - Идентификационные данные ПО «Пирамида 2000».

3) Найти фаал «CаlcLossеa.ell» neidie»yTOiueMyn;^«C:\P2kServer\». Выде»итт файи и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». Т вьшавшем окне выбрать закладку «Подробно». Т верхней части окна (рисунок 3) указано идентификационное наименование ПО - «CaleLosses.dll».__________________

--- ■ 1

Ju CeoHCTBafCalcLosses.dHlj

| Общие | Безопасность Подробно Предыдущие версии

Свойство

Значение

Описание

Описание Файла

Тип

Версия Файла

Метрологический модуль Расшпрение приложения </нймГ>

Рисунок 3 - Идентификационные данныеПО «Пирамида 2000»,

  • 4) Найти файй и Metre logy.dlbino следутощему пщти «Спу^кЭегее^». Выщелить дили и нажать правую кнопку мыши, в выпавшем меню выбрать пункт — «свойства». Т выпавшем окне выбрать закладку «Подробно». Т верхней части окна (рисунок 4) указано идентификационное наименование ПО - «Metrology.dll».

а; Свойства;Metrology .dll

-----------2^.--

Общие Безопасность Подробно Предыдущие верен*

Свойство

Значение

Описание

Описание Файла Тип

Версия файла    <

Метрологический модуль

Расширение приложения

Cj .0.0.0

Рисунок 4 - Идентификационные данные ПО «Пирамида 2000».

  • 5) Найти (£aftn«PztfseEJin.dll»no следующемупщпа «C:\P2kServer\». Выделитьфгшли нажать правую кнопку мьппи, в выпавшем меню выбрать пункт - «свойства». В вьшавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 5) указано идентификационное наименование ПО - «CaiseBio.dll».

    ParseBinxf

    Общие | Безопасность | Подробно Предыдущие версии

    Свойство

    Значение

    1

    Описание

    Рисунок 5 - Идентификационные данныеПО «Пирамида 2000».

    Описание Файла

    Тип

    Версия файла

    Метрологический модуль ^Расширение приложения

    СТо.о.о

  • 6) Найти файл«Ршйе1ЕС.(11»»пе следпющемупщеа у СУтикЗегуегГ». Выделитьфгейли нажать правую кнопку мыши, в вьшавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 6) указано идентификационное наименование ПО - «Caiseine.dll».

    Общие I Безопасность Подробно Предыдущие версии

    Свойство

    1 Значение

    Описание Описание Файла Тип Версия файла

    Метрологический модуль Расширение приложения

    Рисунок 6 - Идентификационные данныеПО «Пирамида 2000».

  • 7) Найти файй «ParseModbue.dll» по следпющему пути «С:\Р2к«егес2\». ВыделитьфаЛи и нажать правую кнопку мыши, в выпавшем меню выбрать пункт - «свойства». В выпавшем окне выбрать закладку «Подробно». В верхней части окна (рисунок 7) указано идентификационное наименование ПО - «CaiseModbus.dll».

Общие Безопасность Подробно Предыдущие версии'

Свойство

Значение

описание

Описание Файла

Метрологический модуль

Тип

Расширение приложения

Версия файла

Z>

Рисунок 7 - Идентификационные данные ПО «Пирамида 2000».

  • 8) Найти фаал «Ифг^^Л 1«С1^аЛ1»по cлeеyющeмy пyуи«C:\P2kServer\». Bыдeеить ЩиЛи и нажать правую кнопку мыши, в выпавшем меню выбрать пункт — «свойства». В вьшгвшим окне выбрать закладку «Подробно». В верхней части окна (рисунок 8) указано идентификационное наименование ПО - «CaiseCiiamida.dll».

    ■d CeoftCTB$£ParsePiramida.dl!

    Рисунок 8 - Идентификационные данныеПО «Пирамида 2000».

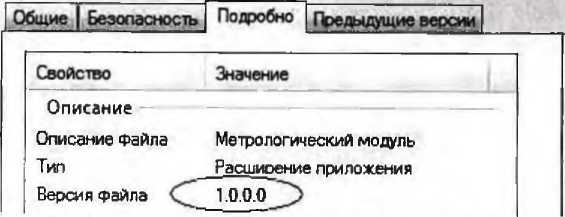

  • 9) Найти файл «ЗфПсЬгоКБЫИопослед^о щемупщи«С:\Р2к8егуе2\». Выделить фейли нажать правую кнопку мыши, в вьшавшим меню выбрать пункт - «свойства». Т вьшавшем окне выбрать закладку «Подробно». Т верхней части окна (рисунок 9) указано идентификационное наименование ПО - «0ynchroN0I.dll».

5*1.0

Общие Безопасность | Подробно Предыдущие версии

Свойство

Значение

-

Описание файла

Тип

Версия файла

Метрологический модуль

Г ат -иллдтлие приложения

Рисунок 9 - Идентификационные данные ПО «Пирамида 2000».

  • 10) Найти фаал «VerifeTime.dll» пocледyтощееIyпyтеt«C:\P2k0ervеr\>>. Вы1де»итт фейи и нажать правую кнопку мыши, в вьшавшем меню выбрать пункт - «свойства». Т выпавшем окне выбрать закладку «Подробно». Т верхней части окна (рисунок 10) указано идентификационное наименование ПО - «VerifyTime.dll».

    Общие Безопасность Подробно Предыдущие версии

    Verify Time

    Свойство

    ЛГиЧСППС

    Описание

    Описание Файла

    Метрологический модуль

    Тип

    Расширение приложения

    Версия файла

    1 р.о .(О

    Рисунок 10 - Идентификационные данные ПО «Пирамида 2000»

  • 8.2 Определении цифрового идентификааораПО

Дея определения цифрового лдеттлфлаатгаа ПО «Пирамида 2000» необходимо:

  • 1) Найти файл «Calceiients.dll» по следующему пути «С:еР2»0егыеге». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «CalcClients.dll» - e55712d0blb219065d63da949114dae4.

  • 2) Найти файл «CalcLeakage.dll» по следующему пути «C:\e2»0ervere». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «CalcLeakage.dd» - bl959ff70beleb 17c83f7b0f6d4al32f.

  • 3) Найти файл «CalcLosses.dli» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «CalcLosses.dll» - d79874dl0fc2bl56aUfdc27elca480ac.

  • 4) Найти файл «Metrology.dll» по следующему пути «C:\P2kSen'er)». Рассчитать контрольную сумму по алгоритму MD5, Результат расчета контрольной суммы файла «Metrology.dll» - 52e28d7b608799bb3ccea41b548d2c83.

  • 5) Найти файл «ParseBin.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «ParseBin.dll» - 6f557f885b73 7261328cd77805bdlba7.

6J Найти файл «ParselEC.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «ParseIEC.dll» - 48e73a9283dle^^^^^4’^2^H6i3^00bUd9f^,

  • 7) Найти файл «ParseModbus.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «ParseModbus.dll» - c391d64271acf4055bb2a4d3feH3f48.

  • 8) Найти файл «ParsePiramida.dll» по следующему пути «C:\P2kS»(rwe^. Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «ParsePiramida.dll» - ecf532935cala3fd3215049aflfd979f.

  • 9) Найти файл «SynchroNSl.dll» по следующему пути «C:\P2kServer\». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «SynchroNSI.dll» - 530d9b0l2^C^^c^dc^3^^^^ 14^^4^^7Ca^09,

  • 10) Найти файл «VerifyTime.dll» по следующему пути «C:\P2kServeV». Рассчитать контрольную сумму по алгоритму MD5. Результат расчета контрольной суммы файла «VerifyTime.dll» - Iea5429b261fb0e2884f5b356a]dle75.

9 Оформление результатов поверки
  • 9.1 На основании положительных результатов по пунктам разделов 7, 8 выписывают свидетельство о поверке АИИС КУЭ в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом Минпромторга России от 2 июля 2015 г. N 1815. В приложении к свидетельству указывают перечень ИК.

  • 9.2 При отрицательных результатах поверки АИИС КУЭ признается негодной к дальнейшей эксплуатации и на нее выщают извещение о непригодности к применению в соответствии с приложением 1 к порядку проведения поверки средств измерений, требований к знаку поверки и содержанию свидетельства о поверке, утвержденному приказом .Минпромторга России от 2 июля 2015 г, N 1815 с указанием причин.

Приложение А.

Таблица Al - Состав измерительных каналов АИИС КУЭ ОАО и их основные метрологические характеристики

№ п/п

Наименование объекта

Состав измерительного канала

Вид измеряемой энергии

Метрологические характеристики ИК

ТТ

ТН

Счетчик

УСПД

основная погрешность, %

погрешность в рабочих условиях, %

1

2

3

4

5

6

7

8

9

1

Вахитово В-ЮкВ Т-1

ТЛМ-ЮКТ 0,5

Кгг=300/5

Рег истрационный

№ 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2 Ктн= 10000/100 Регистрационный X20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный X» 23345-07

ИКМ-Пирамида Регистрационный Хе 45270-Ю

Активная реактивная

±1,7

±2,6

±1,9

±3,0

2

Вахитово В-Н^кВТ-2

ТЛМ-ЮКТ 0,5

Ктг=300/5

Регистрационный Ха 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2

Ктн=10000/100

Регистрационный

Хн 20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный Х° 23345-07

ИКМ-Пирамида

Регистрационный Х°45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

3

Вахитово Ф № 2

ТЛМ-ЮКТ 0.5 Кгг-100/5 Регистрационный № 2473-69

НАМИ-10-95УХЛ2 КТ 0,2 Ктн= 10000/100 Регистрационный Xs 20186-00

Меркурий 230

КТ 0,58/1,0 Регистрационный Ха 23345-07

ИКМ-Пирамида Регистрационный Х°45270-10

Активная реактивная

±1.7

±2,6

±1,9

±3,0

4

Вахитово Ф № 3

ТЛМ-ЮКТ 0,5 Кп-100/5 Регистрационный № 2473-69

НАМИ-Ю-

95УХЛ2 КТ 0,2

Ктн= 10000/100

Регистрацион ный Хо 20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный Хе 23345-07

ИКМ-Пирамида Регистрационный Хе 45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

5

Вахитово Ф Ко 5

ТЛМ-ЮКТ 0,5 Ктт 100/5 Регистрационный Ха 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2

Ктн= 10000/100 Регистрационн ый Х»20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный Хе 23345-07

ИКМ-Пирам ида

Регистрационный Хе 45270-Ю

Активная реактивная

±1,7

±2,6

±1,9

±3,0

1

2

3

4

5

6

7

8

9

6

Вахитово Ф № 6

ТЛМ-ЮКТ 0,5 Кгг= 100/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2

Кта=10000/100

Регистрационн ый №20186-00

Меркурий 230

КТ 0,58/1,0 Регистрацио нн ый № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

7

Вахитово ТСН-1

Т-0,66 КТ 0,5

Ктт=Ю0/5 Регистрационный № 29482-05

-

Меркурий 230

КТ 6,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

8

Ишкеево В-ЮкВ Т-1

ТВК-ЮКТ0,5

Ктт=300/5 Регистрационный №8913-82

НАМИ-10-

95УХЛ2 КТ 0,2

Ктн=10000/100

Регистрационный №20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

9

Ишкеево В-ЮкВ

Т-2

ТВК-10КТ 0,5 Ктт=300/5 Регистрацию нный №8913-83

НАМИ-10-

95УХЛ2 КТ 0,5

Ктш=Ю000/Ю0 Регистрационный №20186-05

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

10

Ишкеево Ф № I

ТОЛ 10-1 КТ 0,5 Ктт=100/5

Регистрационный №15128-03

НАМИ-10-

95УХЛ2 КТ 0,2

Ктн=10000/100

Регистрационный №20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

11

Ишкеево Ф № 5

ТВЛМ-10 КТ 0,5 Ктг= 100/5 Регистрационный № 1856-63

ИАМИ-Ю-

95УХЛ2 КТ 0,2

Ктн=10000/Ю0 Регистрационный №20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

1

2

3

4

5

6

7

8

9

12

Ишкеево Ф № 2

ТВК-10КТ 0,5 Ктг=50/5 Регистрационный № 8913-82

НАМИ-10-

95УХЛ2 КТ 0,5

Кти=10000/100

Регистрационный №20186-05

Меркурий 230 КТ 0,5S/1.0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±31

13

Ишкесво Ф № 6

ТВЛМ-ЮКТ 0,5

Ктг= 150/5 Регистрационный № 1856-63

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный №20186-05

Меркурий 230 КТ 0,5S/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регис грационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

14

Ишкеево ТСН-1

Т-0,66 КТ 0,5

Ктт=50/5

Регистрационный № 29482-05

-

Меркурий 230 КТ 0,5S/1,0 Регистрационный № 23345-07

ИКМ-Пн рам ида

Регистрационный №415270-10

Активная реактивная

±1,6

±2,6

±1.8

±2,9

15

Ишкеево ТСН-2

Т-0,66 КТ 0,5 Ктг=50/5 Регистрационный № 29482-05

-

Меркурий 230 КТ 0,5S/1,0 Регистрационн ый № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

16

Кирмени В-!0кВ Т-1

ТЛМ-10КТ 0,5 Ктг=300/5 Регистрационный № 2473-69

НАМИТ-10КТ

0,5 Ктн=10000/100 Регистрационный № 16687-07

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №е45270-10

Активная

реактивная

±1.7

±2,8

±2,0

±3,1

17

Кирмени В-10кВ Т-2

ТЛМ-10КТ 0,5 Ктт=300/5 Регистрационный № 2473-69

НАМИТ-10 КТ

0,5 Ктн=10000/100 Регистрационный № 16687-07

Меркурий 230

КТ 0,55/1,0

Регистрационный №23345-07

ИКМ-Пирамида Регистрационн ый №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

IS

Кирмени Ф № 1

ТЛМ-10КТ 0,5 Кп= 150/5 Регистрационный № 2473-69

НАМИТ-10 КТ

0,5

Ктн=10000/100 Регистрационный № 16687-07

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

19

Кирмени Ф № 3

ТЛМ-10КТ0,5 Кп- 100/5 Регистрационный Хо 2473-69

НАМИТ-10КТ 0,5 Ктн=10000/Ю0 Регистрационный Ха 16687-07

Меркурий 230 КТ 0,58/1,0 Регистрационный Ху 23345-07

ИКМ-Пирамида Регистрационный Ха45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

20

Кирмени Ф № 4

ТЛМ-ЮКТ 0,5 Ктт= 100/5 Регистрационный  2473-69

НАМИТ-ЮКТ

0,5

Ктн= 10000/100 Регистрационный Ху 16687-07

Меркурий 230 КТ 0,5S/1,0 Регистрационный Ха 23345-07

ИКМ-Пирамида Регистрационный Ха45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

21

Кирмени Ф № 5

ТЛМ-ЮКТ 0,5

Ктт=100/5 Регистрационный  2473-69

НАМИТ-10 КТ

0,5

Ктн= 10000/100 Регистрационный Ху 16687-07

Меркурий 230 КТ 0,58/1,0 Регис1рационный Ха 23345-07

ИКМ-Пирамида Регистрационный Ху45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

22

Кирмени Ф X; 6

ТЛМ-ЮКТ 0,5 Ктг=Ю0/5 Регистрационный  2473-69

НАМИТ-10 КТ

0,5

Ктн= 10000/100 Регистрационн ый Ха 16687-07

Меркурий 230 КТ 0,5S/1,0

Регистрационный Ха 23345-07

ИКМ-Пирамида Регистрационный Ха45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

23

Кирмени ф № 2

ТЛК-ЮКТ 0,5 Кчт-150/5 Регистрационный Ха 9143-06

НАМИТ-ЮКТ

0,5

Ктн= 10000/100 Регистрационн ый Ху 16687-07

Меркурий 230 КТ 0,5S/1,0 Регистрационный Ху 23345-07

ИКМ-Пирам ида Регистрационный Ха45270-10

Активная реактивная

±1.7

±2,8

±2,0

±3,1

24

Кирмени ТСН-

1,2

Т-0,66 КТ 0,5 Ктт= 100/5 Регистрационный Хо 29482-05

-

Меркурий 230 КТ 0,5S/1,0 Регистрационный Ха 23345-07

ИКМ-Пирамида

Регистрационный Ху45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

Зродолжеиие таблица А1

1

2

3

4

5

6

7

8

9

25

Кулуиш В-10кВ Т-1

ТЛМ-10КТ 0.5 Ктг-600/5 Регистрационный № 2473-69

НАМИ-10-95УХЛ2 КТ 0,2 Ктн=Ю000/Ю0 Регистрационный №20186-00

Меркурий 230 КТ 0,5S/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная

реактивная

±1,7

±2,6

±1,9

±3,0

26

Кулущи В-10кВ Т-2

ТЛК-ЮКТ 0,5 Ктг=600/5 Рег и страционный №9143-06

НАМИ-10-

95УХЛ2 КТ 0,2 Ктн=10000/100 Регистрационный №20186-00

Меркурий 230

КТ 6,55/1,0

Регистрационн ый № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная

реактивная

±1,7

±2,6

±1,9

±3,0

27

Кулущи Ф № 1

ТЛМ-10КТ 0,5

Ктт=150/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2 Ктн= 10000/100 Регистрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационн ый №415270-10

Активная реактивная

±1.7

±2,6

±1,9

±3,0

28

Кулущи Ф № 2

ТЛМ-ЮКТ 0,5

Ктг-150/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2 Ктн=10000/100 Регистрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационньш № 23345-07

ИКМ-Пирамида Регистрационный №^15270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

29

Кулущи Ф № 3

ТЛМ-ЮКТ 0,5 Кгг=150/5 Регистрационный № 2473-69

НАМИ-Ю-

95УХЛ2 КТ 0,2 Ктн=Ю000/100 Регистрацион ный №20186-00

Меркурий 230 КТ 0.55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №415270-10

Активная

реактивная

±1,7

±2,6

±1.9

±3,0

30

Кулущи Ф № 4

ТЛМ-ЮКТ 0,5 Ктт= 150/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2 Ктн=10000/100 Регистрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационный Ко 23345-07

ИКМ-Пирамида Регистрационный №415270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

1

2

3

4

5

6

7

8

9

31

Кулущи Ф № 6

ТЛМ-ЮКТ 0,5

Ктт=150/5 Регистрационный X? 2473-69

НАМИ-Ю-95УХЛ2 КТ 0.2 Ктн=ЮООО/ЮО Регистрационный Хй 20186-00

Меркурий 230

КТ 0.5S/1,0

Ре1 истрационный Xs23345-07

ИКМ-Пирамида Регистрационный №«45270-10

Активная

реактивная

±1,7

±2,6

±1,9

±3,0

32

Кулущи Ф № 8

ТЛМ-10 КТ 0,5

Ктг=150/5 Регистрационный Х« 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2 Ктн= 10000/100 Регистрационный №«20186-00

Меркурий 230

КТ 0.58/1,0 Регистрационный Хй 23345-07

ЙКМ-Пирамида Регистрационный №s 45270-Ю

Активная реактивная

±1,7

±2,6

±1,9

±3,0

33

Кулущи ф Хэ 5

ТЛМ-ЮКТ 0,5 Ктт= 100/5 Регистрационный Хр 2473-69

НЛМИ-10-

95УХЛ2 КТ 0,2

Ктн= 10000/100

Регистрационный №«20186-00

СЭТ-4ТМ.03 КТ 0,28/0,5 Регистрационный Хй 27524-04

ИКМ-Пирамида

Регистрационный №«45270-10

Активная реактивная

±1,1

±2,5

±1,4

±2,8

34

Кулущи ф Хи 7

ТЛМ-ЮКТ 0,5 Ктт=Ю0/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0.2

Ктн=Ю000/Ю0 Регистрационн ый №«20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный Xs 23345-07

ИКМ-Пирамида

Регистрационный №«45270-10

Активная

реактивная

±1,7

±2,6

±1,9

±3,0

35

Кулущи ТСН1,2

Т-0,66 КТ 0,5 Кгг- 100/5 Регистрационный № 29482-05

-

Меркурий 230

КТ 0,58/1,0

Регистрационный

Хй 23345-07

ИКМ-Пирамида Регистрационный №s 45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

36

Мамадыш В-ЮкВ Т-1

ТЛШ-ЮКТ0,5 Кгг=2000/5 Регистрационный Хр11077-07

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн=10000/100 Регистрационный Хй 20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный Хй 36697-08

ИКМ-Пирамида Регистрационный Хй 45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

S

9

37

Мамадыш В-

1 ОкВ Т-2

ТЛШ-10 КТ 0,5 Ктг=2000/5

Регистрационный 11077-07

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный Хе20186-05

СЭТ-4ТМ.03М

КТ 0,5S/1,0 Регистрационный Хо 36697-U8

ИКМ-Пирамида

Регистрационный Хо45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

38

Мамадыш СВ-ЮкВ

ТЛШ-10 КТ 0.5

Кт=2000/5 Регистрационный Х> 11077-07

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный № 20186-05

СЭТ-4ТМ.03М

КТ 0,5S/1,0

Регистрационный

Хо 36697-0S

ИКМ-Пирамида Регистрационный Хо 45270-10

Активная реактивная

±U7

±2,8

±2,0

±3,1

39

Мамадыш Ф X"

9

ТОЛ-СЭЩ-10 КТ 0,5S Ктт=300/5

Регистрационный

№32139-06

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный Хо 20186-05

СЭТ-4ТМ.03М

КТ 0,5S/1,0 Регистрационный Хо 36697-08

ИКМ-Пирамида

Регистрационный Ха45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

40

Мамадыш Ф №

7

ТОЛ-СЭЩ-10 КТ 0,5S Ктг=150/5

Регистрационный № 32139-06

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн=10000/100

Регистрацион ный Х20186-05

СЭТ-4ТМ.03М

КТ 0,5S/1,0 Регистрационный Хо 36697-0S

ИКМ-Пирамида Регистрационный Хо 45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

41

Мамадыш Ф №

13

ТОЛ-СЭЩ-10 КТ 0,5S Ктт=100/5

Регистрационный №>32139-06

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный №20186-05

СЭТ-4ТМ.03М

КТ 0,5S/1,0 Регистрационный

Хо 36697-0S

ИКМ-Пирамида Регистрационный Хс45270-10

Активная реактивная

±1,6

±2,5

±1,S

±2,7

42

Мамадыш Ф Xs

15

ТОЛ-СЭЩ-10 КТ 0,5S Ктт=300/5

Регистрационный № 32139-06

НАМИ-19-

95 УХЛ2 КТ 0,5

Ктн=10000/100

Регистрационный

Хр20186-05

СЭТ-4ТМ.03М КГ 0,5S/1,0 Регистрационный Хо 36697-0S

ИКМ-Пирамида

Регистрационный Хо45270-10

Активная реактивная

±1,6

±2,5

+1,S

±2,7

1

2

3

4

5

6

т

1

8

9

43

Мамадыш Ф Ха

17

ТОЛ-СЭЩ-10 КТ 0,58 Кгг=300/5

Регистрационный Х32139-06

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн= 10000/100

Регистрационный

Ха 20186-05

СЭТ-4ТМ.03М

КТ 0,5S/1,0 Регистрационный Ха 36697-08

ИКМ-Пирамида Регистрационный Ха 45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

44

Мамадыш Ф Ха

19

ТОЛ-СЭЩ-10 КТ

0,58Ктг-150/5

Регистрационный

Ха 32139-06

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный Ха 20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0

Рег истрационный Ха 36697-08

ИКМ-Пирамида Регистрационн ый Ха 45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

45

Мамадыш Ф Ха

23

ТОЛ-СЭЩ-10 КТ

0.58 Кгг=200/5 Регистрационный Ха 32139-06

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный Ха 20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный

Ха 36697-08

ИКМ-Пирам ида

Регистрационный Ха 45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

46

Мамадыш Ф Хе

25

ТОЛ-СЭЩ-10 КТ 0,58Ктт=150/5

Регистрационный

Ха 32139-06

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный Ха 20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный Ха 36697-08

ИКМ-Пирамида Регистрационный Ха 45270-10

Ак тивная реактивная

±1,6

±2,5

±1,8

±2,7

47

Мамадыш Ф Ха

8

ТОЛ-СЭЩ-10КТ

0,58 Ктт= 100/5

Регистрационный

Ха 32139-06

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн= 1^000/100 Регистрационный Ха 20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный

Ха 36697-08

ИКМ-Пирамида Регистрационный Ха 45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

48

Мамадыш Ф Ха

6

ТОЛ-СЭЩ-ЮКТ

0,58 Кгг-200/5 Регистрационный X? 32139-06

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный Ха 20186-05

СЭТ-4ТМ.03М КТ 0,58/1,0 Регистрационный Ха 36697-08

ИКМ-Пирамида Регистрационный Ха 45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

1

2

3

4

5

6

7

8

9

49

Мамадыш Ф №

14

тол-сэщ-юкт 0,5S Ктг=200/5

Регистрационный №32139-06

НАМИ-10-

95УХЛ2 КТ 0,5 Кгн=10000/100

Регии трационный №20186-05

СЭТ-4ТМ.03М

КТ 0,5S/1,0

Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

50

Мамадыш Ф №

18

ТОЛ-СЭЩ-1ОКТ

0,5S Ктт=200/5 Регистрационный КО 32139-06

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный №20186-05

СЭТ-4ТМ.ОЗМ

КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида

Регистрацн он ный №45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

51

Мамадыш Ф №

24

ТОЛ-СЭЩ-ЮКТ 0,5S Ктт=150/5

Регистрационный № 32139-06

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/Ю0 Регистрационный №20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

52

Мамадыш Ф №

28

ТОЛ-СЭЩ-ЮКТ

0,5S Ктг=300/5

Регистрационный №32139-06

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=Ю000/100 Регистрационный №20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

53

Мамадыш Ф №

34

ТОЛ-СЭЩ-1О КТ 0,5S Кт==300/5

Ре1 истрационный

№32139-06

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн=10000/100

Регистрационный №20186-05

СЭТ-4ТМ.03М КТ 0,58/1,0 Рег истрационный № 36697-08

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

54

Мамадыш ВЛ

11 ОкВ Кирмени-

Мамадыш

ТВ КТ 0,5

Ктг=400/5

Регистрационный № 19720-00

НКФ-110 83У1 КТ 0,5 Ктн=110000/100 Регистрационньш № 1188-84

.Меркурий 230

КТ 0,58/1,0

Рег истрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

55

Мамадыш ВЛ-ИОкВ Костенеево-Мамад.

ТВ КТ 0,5 Ктг=400/5 Регистрационный № 19720-00

НКФ-110 83У1

КТ 0.5

Ктн= И 0000/100

Регистрацно нн ый № 1188-84

Меркурий 230 КТ 0,58/1,0 Регистрационный №23345-07

ИКМ-Иирамида

Регистрационный №>45270-10

Активная реактивная

±К7

±2,8

±2,0

±3,1

56

Мамадыш ВЛ-

ПОкВ ОВ-ИОкВ

ТВ КТ 0,5

Ктт=400/5 Регистрационный № 19720-00

НКФ-110 83У1

КТ 0.5

Ктн=110000/100 Регистрационный № 1188-84

Меркурий 230

КТ 0,58/1,0 Регистрал ионн ый №23345-07

ИКМ-Иирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

57

Мамадыш ВЛ-ИОкВ Мамадыш-Юкачи

ТВ КТ 0,5 Кгг=400/5

Регистрационный

№ 19720-00

НКФ-110 83У1 КТ 0,5 Ктн=110000/100 Регистрационный № 1188-84

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Иирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

58

Мамадыш ф №

27

ТОЛ-СЭЩ-10 кт 0,5 Ктт=200/5

Регистрационный №32139-06

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн=10000/100 Регистрационный №20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0

Регистрационный №36697-08

ИКМ-Пирамида Регистрационный Хо 45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

59

Мамадыш ф №

26

ТОЛ-СЭЩ-10 КТ 0,5 Ктг=300/5

Регистрационный №32139-06

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный №20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Иирамида

Ре1 истрационный Х*>45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

60

Мамадыш ф №

30

ТОЛ-СЭЩ-ЮКТ 0,5 Ктт= 150/5

Регистрационный №32139-06

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн=10000/100

Ре1 нитрационный №20186-05

СЭТ-4ТМ.03М

КТ 0,58/1,0

Регистрационн ый №36697-08

ИКМ-Иирамида Регистрационный №4^70-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

61

Мамадыш ф №

29

тол-сэщ-юкт 0,5 Кп= 150/5

Регистрационный №32139-06

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн=10000/100 Регистрационный №20186-05

СЭТ-4ТМ.03М

КТ 0,5S/1,0 Регистрационный № 36697-08

ИКМ-Пирам ида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

62

Мамадыш ф №

32

ТОЛ-СЭЩ-1ОКТ 0,5 Ктт=150/5

Регистрационный №32139-06

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн=10000/100

Регистрационный №№0186-05

СЭТ-4ТМ.03М

КТ 0,5S/1,0 Регистрационный № 36697-08

ИКМ-Пирамида

Регистрационн ый №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

63

Мамадыш ф № 5

ТОЛ-СЭЩ-1ОКТ

0,5 Кгт=150/5

Регистрационный №32139.06

НАМИ-10-95УХЛ2 КТ 0,5 Ктн^КИОО'100 Регистрационный .№20186-05

СЭТ-4ТМ.03М КТ 0,55/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

64

Мамадыш ф №

22

ТОЛ-СЭЩ-ЮКТ

0,5 Ктг= 150/5

Регистрационный №32139-06

НАМИ-Ю-

95УХЛ2 КТ 0,5

Ктн=10000/100 Регистрационный № 20186-05

СЭТ-4ТМ.03М

КТ 0,55/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

65

Мамадыш ф №

12

ТОЛ-СЭЩ-1ОКТ 0,5 Ктт=200/5

Регистрационный №32139-06

11АМИ-10-

95УХЛ2 КТ 0,5

Ктн=Ю000/Ю0

Регистрационный №20186-05

СЭТ-4ТМ.03М КТ 0,55/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный № 45270-10

Активная реактивная

±1,7

±2,8

О" —; гТ СП -н      -н

66

Мамадыш ф №

31

ТОЛ-СЭЩ-1ОКТ 0,5 Ктт 200/5

Регистрационный №321139-06

НАМИ-Ю-

95УХЛ2 КТ 0,5

Ктн=10000/100 Регистрационный №20186-05

СЭТ-4ТМ.03М

КТ 0,55/1,0 Регистрационный № 36697-08

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

67

Мамадыш

ТСН-1

Т-0,66 КТ 0,5 Ктт 400/5 Регистрационный № 29482-05

-

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

68

Мамадыш

ТСН-2

Т-0,66 КТ 0,5 Ктг=400/5

Рег истрационный № 29482-05

-

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

69

Секинесь В-ЮкВ Т-1

ТЛМ-10КТ 0,5 Ктт=300/5

Рег истрационный № 2473-69

НАМИ-Ю-

95УХЛ2 КТ 0,2 Ктн=10000/100 Регистраци онный №20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

70

Секинесь Ф № 1

ТЛМ-10КТ0,5 Ктт=50/5 Регистрационный № 2473-69

НАМИ-10-95УХЛ2 КТ 0,2 Ктн=10000/100 Регистрационный №20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

71

Секинесь Ф № 2

ТЛМ-ЮКТ 0,5

Ктт=100/5 Регистрационный № 2473-69

НАМИ-Ю-95УХЛ2 КТ 0,2 Ктн=Ю000/100 Регистрационный №20186-00

Меркурий 230

КТ 0,58/1,0

Рег истрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

72

Секинесь Ф № 3

ТЛМ-ЮКТ 0,5 Кгг= 100/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2

Ктн=10000/100

Регистрационный №20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

73

Секинесь Ф № 4

ТЛМ-ЮКТ 0,5 Ктт 100/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,2

Ктн=10000/100

Регистрационный №20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регис грационный №45270-10

Активная

реактивная

±1,7

±2,6

±1,9

±3,0

1

2

3

4

5

6

7

8

9

74

Секинесь Ф № 5

ТЛМ-ЮКТ 0,5 Ктт= 100/5 Peru страционн ый № 2473-69

НАМИ-10-95УХЛ2 КТ 0,2 Ктн= 10000/100 Регистрационный №.20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный №23345-07

ИКМ- П ирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

75

Секинесь Ф № 7

ТЛМ-ЮКТ 0,5

Ктг=200/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ' 0,2 Ктн= 10900/100 Регистрационный №20186-00

Меркурий 230

КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

76

Секинесь ТСН-1

Т-0,66 КТ 0,5 Ктг= 100/5 Регистрационный № 29482-05

-

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

77

Таканыш В-ЮкВ Т-1

ТЛК-ЮКТ 0,5 Ктт=б00/5 Регистрационный №9143-06

НАМИ-10 КТ 0,2 Ктн= 10000/100 Регистрационный № 11094-87

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

НКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

78

Таканыш В-

ТОЛ 10-1 КТ 0,5 Ктт=600/5 Регистрационный № 15128-03

НАМИ-10 КТ 0,2 Ктн= 10000/100 Регистрационный № 11094-87

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационн ый №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

79

Таканыш В-35кВ Т-1

TBT-35-I КТ 0,5 Ктт 300/5 Регистрационный № 3642-73

НАМИ-35 УХЛ1 КТ 0,5 Ктн=35000/100 Ре1 истрационный № 19813-05

Меркурий 230 КТ 0,58/1,0 Регистрационный №23345-07

ИКМ-Пирам ида Регистрационн ый №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

80

Таканыш В-35кВ Т-2

ТВТ-35-1 КТ 0,5 Ктт=300/5 Регистрационный № 3642-73

НАМИ-35 УХЛ1

КТ 0,5

Ктн=3 5000/100 Регистрационн ый № 19813-05

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная

реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

81

Таканыш Ф № 4

ТЛМ-ЮКТ 0,5 Кгг= 150/5 Регистрационный № 2473-69

НАМИ-Ю КТ 0.2 Ктн=10000/Ю0 Регистрационный № 11094-87

Меркурий 230

КТ 6,58/1,0

Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

82

Таканыш Ф № 6

ТЛМ-ЮКТ 0,5

Ктг= 150/5

Регистрационный № 2473-69

НАМИ-Ю КТ 0,2 Ктн= 10000/100 Регистрационный № 11094-87

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

83

Таканыш Ф № 3

ТЛМ-ЮКТ 0,5 Ктг= 100/5 Регистрационный № 2473-69

НАМИ-Ю КТ 0,2

Ктн=Ю000/Ю0 Регистрационный № 11094-87

Меркурий 230

КТ 0,58/1,0

Регистрационный №23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

84

Таканыш Ф № 5

ТЛМ-ЮКТ 0,5

Ктг=150/5

Регистрационн ыН

№ 2473-69

НАМИ-Ю КТ 0,2

Ктн= 10000/100 Регистрационн ый № 11094-87

Меркурий 230 КТ 0,58/1,0 Регистрационный №23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3.0

85

Таканыш Ф № 7

ТЛМ-ЮКТ 0,5 Ктт= 150/5 Регистрационный № 2473-69

НАМИ-Ю КТ 0,2 Ктн=10000/100 Регистрационный № 11094-87

Меркурий 230

КТ 6,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

86

Таканыш Ф №

ТЛМ-ЮКТ 0,5 Ктт=150/5

НАМИ-Ю КТ 0,2 Ктн= 10000/100

Меркурий 230 КТ 0,58/1,0

ИКМ-Пирамида Регистрацион ный Ко 45270-10

Активная

±1,7

±1,9

14

Регистрационный № 2473-69

Регистрационный № 11094-87

Регистр анионный №23345-07

реактивная

±2,6

±3,0

87

Таканыш Ф №

ТЛМ-ЮКТ 0,5 Ктт= 100/5

НАМИ-Ю КТ 0,2

Ктн= 10000/100

Меркурий 230 КТ 0,58/1,0

ИКМ-Пирамида

Регистрационный №45270-10

Активная

±1,7

±1,9

17

Регистрационный № 2473-69

Регистрационн ый № 11094-87

Регистрационный №23345-07

реактивная

±2,6

±3,0

88

Таканыш Ф №

ТЛМ-ЮКТ 0,5

Ктт=Ю0/5

НАМИ-Ю КТ 0,2

Ктв=Ю000/100

Меркурий 230 КТ 0,58/1,0

ИКМ-Пирамида Регистрационный №45270-10

Активная

±1,7

±1,9

18

Регистрационный № 2473-69

Регистрационный № 11094-87

Регистрационный № 23345-07

реактивная

±2,6

±3,0

1

2

3

4

5

6

7

8

9

89

Таканыш ВЛ-35кВ Таканыш-Ишкеево 1ц

ТОЛ-35 КТ 0.5 Ктт= 100/5 Регистрационный №21256-07

НАМИ-35 УХЛ1 КТ 0.5 Ктн=35000/100 Регнстрацион н ы и № 19813-05

Меркурий 230 КТ 0,5S/1,0 Регистрацион ный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

90

Таканыш ВЛ-35кВ Таканыш-Ишкесво 2 ц.

ТОЛ-35 КТ 0,5 Ктт=100/5 Регистрационный № 21256-07

НАМИ-35 УХЛ1 КТ 0,5 Ктн=35000/100 Регистрационн ы й № 19813-05

Меркурий 230 КТ 0,55/1,0 Ре истрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

91

Таканыш 2СВ -ПО кВ

ТФЗМ-110Б-1У1 КТ 0,5 Ктт=600/5 Регистрационный №2793-71

НКФ-П0 83У1 КТ 0,5

Ктн= 110000/100

Регистрационный № 1188-84

Меркурий 230 КТ 0,5S/1,0 Регистрационный №213345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

92

Таканыш 1СВ -

ПОкВ

ТФЗМ-110Б-1У1

КТ 0,5 Ктг=600./5 Регистрационный № 2793-71

НКФ-1 10 83У1 КТ 0,5

Ктн=1_1 0000/100

Регистрационный

№ 1I88-84

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрацион ный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

93

Таканыш ф Ле

15

ТЛМ-10КТ0,5 Ктт= 100/5 Регистрационный № 2473-69

НАМИ-10 КТ 0,2

Ктн=10000/100 Регистрационный № 11094-87

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

94

Таканыш ф № 8

ТЛМ-10КТ 0,5 Ктт= 1000/5 Регистрационный № 2473-69

НАМИ-10 КТ 0,2 Ктн= 10000/100 Регистрационн ый № 11094-87

СЭТ-4ТМ.03 КТ

0,25/0,5

Регистрационный №27524-04

ИКМ-Пирамида Регистрационн ый №45270-10

Активная реактивная

±1,1

±2,5

±1,4

±2,8

95

Таканыш ТСН-

1,2

Т-0,66 УЗ КТ 0,5 Кп= 100/5 Регистрационный № 17551-98

-

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирам ида Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

1

2

3

4

5

6

7

8

9

96

Юками В-10кВ Т-1

ТОЛ-СЭЩ КТ

0,5S Ktt=300/5 Регистрационный № 51623-12

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн= 100007100 Регистрационн ый №<>20186-05

Меркурий 230 КТ 0.5871,0 Регистрационный X? 23345-07

ИКМ-Пирамила Регистрационный Хй 45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

97

Юками В-ЮкВ

Т-2

ТОЛ-СЭЩ КТ

0,5S Ктт=30075 Регистрационный № 51623-12

НАМИ-Ю-95УХЛ2 КТ 0.5 Ктн= 100007100 Регистрационный Хй 20186-05

Меркурий 230

КТ 6,5571,0

Регистрационный

Х923345-07

ИКМ-Пирамида Регистрационный Х5 45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

98

Юками Ф № 4

ТЛМ-ЮКГ 0,5

Ктг= 100/5

Регистрационный 2473-69

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=Ю000/Ю0 Регистрационный №<>20186-05

Меркурий 230 КТ 0,55/1,0 Регистрационный Х923345-07

ИКМ-Пирамида Регистрационный Х°45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

99

Юками Ф № 8

ТЛМ-ЮКГ 0,5 Ктт=100/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн=10000/100

Регистрационный Хо20186-05

Меркурий 230 КТ 0,55/1,0 Регистрационный Xs 23345-07

ИКМ-Пирамида Регистрационный Х>45270-Ю

Активная реактивная

±1,7

±2,8

±2,0

±3,1

100

Юками Ф Xs 9

ТЛМ-ЮК1 0,5 Ктт= 10075 Регистрационный Х2473-69

НАМИ-10-95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный №>20186-05

Меркурий 230 КТ 0,55/1,0 Регистрационный Х9 23345-07

ИКМ-Пирамида Регистрационный Х»45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

101

Юками Ф Х° 10

ТЛМ-ЮКТ 0,5 Ктт= 100/5 Регистрационный Xs 2473-69

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный Х9 20186-05

Меркурий 230 КТ 0,5571,0 Регистрационный Хй23345-07

ИКМ-Пирамида Регистрационный Хй 45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

102

Юкачи Ф № 3

ТЛМ-ЮКТ 0,5 Кгт= 100/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный №20186-05

Меркурий 230 КТ 0,53/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

ЮЗ

Юкачи СВ-

П ОкВ

ТФЗМ-110Б-1У1

КТ 0,5 Ктт=600/5 Регистрационный №27<С-71

НКФ-1Ю83У1

КТ 0,5

Ктн=110000'100

Регистрационный № 1188-84

Меркурий 230 КТ 0,53/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный Хе 45270-10

Активная

реактивная

±1,7

±2,8

±2,0

±3,1

104

Юкачи ТСН-1

ТОП 0,66 КТ 0,5 Ктт=200/5 Регистрационный № 15174-01

-

Меркурий 230 КТ 0,53/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

105

Юкачи ТСН-2

ТОП 0,66 КТ 0,5 Кгг=200/5 Регистрационный № 15174-01

-

Меркурий 230 КТ 0,53/1,0 Ре1 'истрационный Хо23345-07

ИКМ-Пирамида Регистрационный Х°45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

106

Баландыш В-ЮкВ Т-1

ТЛМ-ЮКТ 0,5 Ктт=600/5 Регистрационный № 2473-69

НАМИ-10У2 КТ

0,2 Ктн=10000/Ю0 Регистрационный №51198-12

Меркурий 230 КТ 0,53/1,0 Регистрационный Х« 23345-07

ИКМ-Пирамида Регистрационный Хо 45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

107

Баландыш Ф №

5

ТЛМ-ЮКТ 0,5

Ктт= 150/5 Регистрационный № 2473-69

НАМИ-ЮУ2 КТ

0,2

Ктн=Ю000/100

Рег истрационный №51198-12

Меркурий 230 КТ 0,53/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационн ый Х« 45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

108

Баландыш Ф №

7

ТЛМ-ЮКТ 0,5

Кгг=150/5 Регистрационный № 2473-69

НАМИ-ЮУ2 КТ 0,2 Ктн-10000/100 Регистрационный №51198-12

Меркурий 230

КТ 0,53/1,0

Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный Хо 45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

1

2

3

4

5

6

7

8

9

109

Баландыш ф.№1

ТЛМ-10 КТ 0,5 Ктт= 100/5 Регистрационный № 2473-69

НАМИ-10У2 КТ

0.2 Ктн=10000/100

Регистрационный №51198-12

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

ПО

Баландыш Ф №

9

ТЛМ-10 КТ 0,5 Ктт= 150/5 Регистрационный № 2473-69

НАМИ-10У2 КТ 0,2 Ктн=10000/100 Регистрационный №51198-12

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

111

Баландыш ТСН-

1

Т-0,66 УЗ КТ 0,5 Ктт=100/5 Регистрационный № 17551-98

-

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

И КМ-Пирамида Регистрационный № 45270-10

Активная реактивная

±1,6

±.2,6

±1,8

±2,9

112

Баландыш ТХН

Т-0,66 УЗ КТ 0,5 Ктт=100/-Регистрационный № 17551-98

-

Меркурий 230 КТ 0,58/1,0 Регистрационный №23345-07

ИКМ-Пирам ида

Регистрационный №45270-10

Активная

реактивная

±1,6

±2,6

±1,8

±2,9

113

Тюлячи В-ЮкВ

Т-1

ТОЛ-СЗЩ-10 КТ

0,5 Ктт= 1000/5

Регистрационный

№32139-06

НАМИТ-ЮКТ

0,5 Ктн=Ю000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида

Регист рационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

114

Тюлячи В-ЮкВ Т-2

ТЛК-Ю КТ 0,5 Ктт= 1000/5 Регистрационный №9143-06

НАМИТ-10 КТ

0,5 Ктн=10000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М КТ 0,58/1,0 Регистрационный № 36697 -08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

115

Тюлячи СВ-ЮкВ

ТЛМ-10 КТ 0,5 Ктт=600/5 Регистрационный № 2473-69

НАМИТ-ЮКТ

0,5

Ктн=10000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03 КТ 0,58/1,0 Регистрационный № 27524-04

ИКМ-П ирамида Регистрационный №45270-10

Активная

реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

] 16

Тюлячи Ф № 1

ТОЛ-СЭЩ-10 КТ 0,5 Ктг=100/5

Регистрационный № 32139-06

НАМИТ-10 КТ

0,5

Ктн=Ю000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида

Ре1 истрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

117

Т юлячи Ф № 2

ТЛМ-10КТ 0,5 Ктт= 100/5 Регистрационный № (фА,С)2473-69, (фВ)2473-05

НАМИТ-10 КТ 0.5 Ктн=10000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2.0

±3,1

118

Тюлячи Ф № 3

ТОЛ-СЭЩ-10КТ 0,5 Кгг= 100/5

Регистрационный №32139-06

НАМИТ-10 КТ 0,5

Ктн=10000/Ю0 Регистрационный № 16687-07

СЭТ-4ТМ.03М

КТ 0,58/1,0

Регистрационный

№ 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

119

Тюлячи Ф № 4

ТЛМ-10КТ 0,5 Ктт= 100/5 Регистрационный № (фА,С)2473-69, (фВ)2473-05

НАМИТ-10 КТ

0,5 Ктн=ЮООО/10О Регистрационн ый № 16687-07

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регис трационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

120

Тюлячи Ф № 6

ТЛМ-ЮКТ 0,5

Ктг= 100/5 Регистрационный № (фА,С)2473-69, (фВ)2473-05

НАМИТ-10 КТ 0,5

Ктн=10000/100

Регистрационный № 16687-07

СЭТ-4ТМ.03М КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

121

Тюлячи Ф № 8

ТОЛ-СЭЩ-10КТ

0,5 Ктг=Ю0/5 Регистрационный №32139-06

НАМИТ-10 КТ

0,5

Ктн= 10000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

122

Тюлячи Ф№ 5

ТОЛ-СЭЩ-10 КТ 0.5 Ктт= 100/5

Регистрационный

№32139-06

НАМИТ-Ю К • Г

0,5

Ктн=10000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М КТ 0,58/1,0 Регистрационньш № 36697-08

ИКМ-Пирамида Регнстрационн ый №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

123

1юлячи Ф№ 7

ТОЛ-СЭЩ-ЮКТ 0,5 Кп= 100/5

Регистрационный №32139-06

НАМИТ-10КТ

0.5

Ктн= 10000/100 Регистрацион ный № 16687-07

СЭТ-4ТМ.03М КТ 0,58/1,0 Регис [рационный № 36697-08

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

124

Тюлячи Ф № 9

ТОЛ-СЭЩ-10 КТ 0,5 Ктг=75/5

Регистрационный №32139-06

НАМИТ-10 КТ

0,5 Ктн=10000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

125

Тюлячи Ф № 10

ТОЛ-СЭЩ-ЮКТ 0,5 Ктт= 100/5

Регистрационный №32139-06

НАМИТ-ЮКТ

0,5

Ктн=10000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

126

Тюлячи Ф № 11

ТОЛ-СЭЩ-10 КТ 0,5 Ктг= 1 <00/5

Регистрационный № 32139-06

НАМИТ-10 КТ 0,5 Ктн=10000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М

КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

127

Тюлячи Ф № 13

ТОЛ-СЭЩ-10 КТ 0,5 Ктг=100/5

Регистрационный №32139-06

НАМИТ-ЮКТ

0.5

Ктн=10000/100

Рег истрацион ный № 16687-07

СЭТ-4ТМ.03М КТ 0,58/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрацион ный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

128

Тюлями Ф № 15

ТОЛ-СЭЩ-10 КТ 0,5 Ктт= 100/5

Репарационный №32139-06

НАМИТ-10КТ

0,5

Ктн=10000/100 Регистрационный № 16687-07

СЭТ-4ТМ.03М КТ 0,55/1,0 Регистрационный № 36697-08

ИКМ-Пирам ида Регистрацион н ы й №45270-10

Активная реактивная

±U7

±2,8

±2,0

±3,1

129

Тюлями Ф № 1 7

ТОЛ-СЭЩ-ЮКТ 0,5 Кгт=100/5

Регистрационный №32139-06

НАМИТ-10КТ

0.5

Ктн= 10000/100 Регистраци он н ы й № 16687-07

СЭТ-4ТМ.03М КТ 0,5S/1,0 Регистрационный № 36697-08

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

ПО

Тюлями TCH-1

ТОП 0,66 КТ 0,5 Ктт= 100/5 Регистрационный № 15174-01

-

СЭТ-4ТМ.02М КТ 0,55/1,0 Регистрационный № 36697-08

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

131

Тюлями ТСН-2

ТОП 0,66 КТ 0,5 Ктг= 100/5

Регистрационный

№ 15174-01

-

СЭТ-4ТМ.03М КТ 0,55/1,0 Регистрационный № 36697-08

И КМ-Пирамида Регис трационцый №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

132

Лубяны Ф № 2

ТВЛМ-10КТ 0,5 Ктт=50/5

Регистрационный № 1856-63

НАМИ-ЮКТ 0,5 Кт,н=10000/100 Регистрационный № 11094-87

МерКурий 230 КТ 0,55/1,0 Регистрационн ый № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

133

Лубяны Ф № 1

ТВЛМ-10 КТ 0,5 Кп'-:50/5 Регистрационным № 1856-63

НАМИ-10КТ 0,5 Ктн=10000/100 Регистрационный № 11094-87

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

134

Лубяны В-ЮкВ Т-2

ТЛМ-10 КТ 0,5

Ктт=200/5 Регистрационный № 2473-69

НАМИ-10КТ 0.5

Ктн-10000/100

Регистрационный

№ 11094-87

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный № 45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

I

2

3

4

5

6

7

8

9

135

Лубяны В-1 ОкВ Т-1

ТВЛМ-10 КТ 0,5 Ктт=200/5 Регистрационный № 1856-63

НАМИ-10 КТ 0,5 Ктн=10000/100 Регистрационный № 11094-87

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный № 45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

136

Лубяны TCI 1-1

Т-0,66 УЗ КТ 0,5

Ктт= 100/5 Регистрационный № 17551-98

-

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная

реактивная

±1,6

±2,6

±1,8

±2,9

137

Лубяны ТСН-2

Т-0.66 УЗ КТ 0,5 Ктт= 100/5

Регистрационный

№ 17551-98

-

Меркурий 230

КТ 0,58/1,0

Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

138

Нырсы В-1 ОкВ

Т-1

ТЛК-10КТ0,5

Кп=50/5 Регистрационный №9143-01

НАМИТ-10-2 КТ 0,5 Ктн= 10000/100 Регистрационный № 18178-99

СЭТ-4ТМ.02 КТ

0,5S/l,0

Регистрационный №20175-01

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

139

Нырсы Ф № 1

ТЛК10КТ 0,5

Ктт=5О/5

Регистрационный №9143-83

НАМИТ-10-2 КТ

0,5

Ктн=10000/100

Регистрационный № 18178-99

Меркурий 230

КТ 6,58/1,0

Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

140

Нырсы Ф № 2

Т ЛК 10 К Г 0,5 Ктт=200/5 Регистрационный №9143-83

НАМИТ-10-2 КТ 0,5 Ктн=10000/100 Регистрационный № 18178-99

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

141

Нырсы Ф № 4

ТЛК10КТ 0,5

Ктт=50/5 Регистрационный №9143-83

НАМИТ-10-2 КТ

0,5

Ктн=10000/100 Регистрационный

№ 18178-99

Меркурий 230

KT0,5S/l,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

142

Нырсы Ф № 6

ТЛКЮКТ 0,5 Кгг-50/5 Регистрационный №9143-83

НЛМИТ-Ю-2 КТ

0,5 Ктн=10000/Ю0 Регистрационный № 18178-99

Меркурий 230 КТ 0.5S/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

143

Нырсы Ф № 8

ТЛКЮКТ 0,5 Ктт= 100/5 Регистрационный №9143-83

НАМИТ-10-2 КТ

0,5

Ктн= 10000/100 Регистрационный № 18178-99

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

144

Нырсы ТСН-1

Т-0,66 УЗ КТ 0,5 Кп= 100/5

Регистрационный № 17551-98

-

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

145

Нырты СВ-110 кВ

ТФЗМ-110Б-1У1

КТ 0,5 Кпт6Ю0/5 Регистрационный № 2793-71

НКФ-1Ю83У1 КТ 0,5 Ктн=110000/100 Регистрационный № 1I88-84

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

146

Нырты В-ЮкВ Т-1

ТЛМ-10КТ 0,5 К-гг 600/5 Регистрационный № 2473-69

НАМИ-10У2 КТ 0,2 Ктн=10000/100 Регистрационн ый №51198-12

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

147

Нырты В-10кВ Т-2

ТЛМ-ЮКТ 0,5 Ктт=600/5 Регистрационный № 2473-69

НАМИ-ЮУ2 КТ

0,2

Ктн= 10000/100 Регистрационный №551198-12

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

1

2

3

4

5

6

7

8

9

148

Нырты Ф № 8

ТЛМ-10КТ 0,5 Ктг= 150/5 Регистрационный № 2473-69

НАМИ-10У2 КТ

0.2

Ктн= 100(10/100 Регистрационный №51198-12

Меркурий 230

КТ 6,5S/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3,0

149

Нырты Ф № 6

ТЛМ-10КТ 0,5

Ктт=100/5

Регистрационный № 2473-69

НАМИ-10У2 КТ

0,2

Ктн= 10000/100 Регистрацией ный №51198-12

Меркурий 230 КТ 0,5S/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационн ый №45270-10

Активная реактивная

±1,7

±2,6

±1,9

±3.0

150

Нырты Ф № 3

ТЛМ-ЮКТ 0,5 Ктт= 100/5 Регистрационн ый № 2473-69

НАМИ-10У2 КТ

0,2

Ктн= 10000/100

Регистрационный №51198-12

Меркурий 230 КТ 0,55/1,0 Регистрационный №23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2.6

±1,9

±3,0

151

Нырты ТСН-1

Т-0,66 УЗ КТ 0,5 Кгг- 100/5

Регистрационный № 17551-98

-

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационн ый №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

152

РОСФ№ 14

ТЛМ-ЮКТ 0,5

Ктт=300/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн=6000/Ю0 Рег истрационный №20186-00

Меркурий 230

КТ 0,55/1,0

Регистрационный №23345-07

ИКМ-П ирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

153

РОС Ф № 6

ТЛМ-ЮКТ 0,5 Ктг= 100/5 Регистрационный № 2473-69

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=6000/100 Регистрационный №20186-00

Меркурий 230 К1 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

154

РОС Ф № 4

ТЛМ-Ю КТ 0,5

Ктт= 100/5 Регистрационный № 2473-69

НАМИ10-95УХЛ2 КТ 0,5 Ктн=6000/Ю0 Регистрацио нный №20186-00

Меркурий 230 КТ 0,5S/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

155

РОС Ф № 3

ТЛМ-ЮКТ 0,5 Ктт=150/5 Регистрационный № 2473-69

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=6000/100 Регистрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрацион ный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

156

РОСФ№ 12

ТЛМ-ЮКТ 0,5 Ктт=150/5 Рсгистрацио нн ый № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн=6000/100 Реп! етрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная

реактивная

±1,7

±2,8

±2,0

±3,1

157

РОС Ф № 9

ТЛМ-10 КТ 0,5 Ктт=150/5 Регистрационный № 2473-69

НАМИ-Ю-

95УХЛ2 КТ 0,5 Ктн=6000/Ю0 Регистрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

158

РОС В-6кВ Т-1

ТЛМ-10 КТ 0,5

Ктт=1500/5

Регистрационный № 2473-69

НАМИ-10-95УХЛ2 КТ 0,5

Ктн=6000/Ю0 Регистрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационный №213345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

159

РОС В-6кВ Т-2

ТЛМ-Ю КТ 0,5

Ктт=1500/5

Регистрационн ый № 2473-69

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=6000/Ю0 Регистрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

I

2

3

4

5

6

7

8

9

160

РОС Ф № 7

ТЛМ-10КТ 0,5 Ктт= 100/5 Регистрационный № 2473-69

НАМИ-Ю-95УХЛ2 КТ 0,5 Ктн-6000/100 Регистрационный №20186-00

Меркурий 230

КТ 0.58/1,0 Регис грационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2.8

±2,0

±3.1

161

РОС ТСН

Т-0,66 УЗ КТ 0,5 Ктг= 100/5

Регистрационный № 17551-98

-

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный № 45270-10

Ак 1 ИВНЗЯ

реактивная

± 1,6

±2,6

± 1,8

±2.9

162

СОВ Ф Хо 2

ТЛМ-ЮКТ 0.5 Ктт= 150/5 Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн= 10000/100

Регистрацио н н ый №20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный № 45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

163

СОВ Ф № 1

ТЛМ-ЮКТ 0,5

Ктг-100/5 Регистрационный № 2473-69

НАМИ-Ю-95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрацион ный № 20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный № 45270-1 о

Активная реактивная

±1,7

±2,8

±2,0

±3,1

164

СОВФ№ 14

ТЛМ-0КТ 0,5 Кп= 100/5 Регистрационный № 2473-69

НАМИ-10-

95У№Л2 КТ 0,5 Ктн= 10000/100

Регистрациоин ын №•20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный №й 23345-07

ИКМ-Пирамида Регистрационный №“45270-10

Активная реактивная

±1,7

± 2,8

±2,0

±3,1

165

СОВ Ф Хо 16

ТЛМ-10КТ 0,5

КтгЮОО/5 Регистрационный № 2473-69

НАМИ-10-95У№Л2 КТ 0,5 Ктн= 10000/100 Регистрационный № 20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационны й №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

1

2

3

4

5

6

7

8

9

166

СОВ Ф № 4

ТЛМ-ЮКТ 0,5 Кп=1130/5 Регистрационный № 2473-69

11АМИ-Ю-

95УХЛ2 КТ 0,5

Ктн= 10000/100

Рсгистрационн ый №20186-00

Меркурий 230 KT0,5S/1,0 Регистрационн ый № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная

реактивная

±1,7

±2,8

±2,0

±3,1

167

СОВФ№ 12

ТЛМ-ЮКТ 0,5 Ктг= 100/5

Рег истрационный № 2473-69

НЛМИ-10-

95УХЛ2 КТ 0,5

Ктн=10000/Ю0

Регистрационньш №20186-00

Меркурий 230 КТ 0,5S/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационны й №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

168

СОВ Ф № 3

ТЛМ-ЮКТ 0,5 Ктт= 150/5 Регистрационный № 2473-69

11АМИ-10-95УХЛ2 КТ 0,5 Ктк= 10000/100 Регистрационный №20186-00

Меркурий 230 КТ 0,5S/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±31

169

СОВФ№ 15

ТЛМ-ЮКТ 0,5 Ктг= 100/5 Регис 1 рационный № 2473-69

НАМИ-10-95УХЛ2 КТ 0,5 Ктн=10000/Ю0 Регистрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1.7

±2,8

±2,0

±3,1

170

СОВФ№ 13

ТЛМ-ЮКТ 0,5

Ктг=Ю0/5

Регистрационный № 2473-69

НАМИ-10-

95УХЛ2 КТ 0,5

Ктн=10000/Ю0 Регистрационный №20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-П ирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

171

СОВФ№ 10

ТЛМ-ЮКТ 0,5

Ктт= 100/5

Регистрационный № 2473-69

НАМИ-10-95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный № 20186-00

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Рсгистрационн ый №45270-10

Активная реактивная

±1,7

±2,8

±2.0

±3,1

Тродолжение таблица Al

1

2

3

4

5

6

7

8

9

172

СОВ Ф № 11

ТЛМ-ЮКТ 0,5 Ктт=100/5 Регистрационный X» 2473-69

НАМИ-10-95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный Х-20186-00

Меркурий 230

КТ 0,5S/1,0

Регистрационный

X» 23345-07

ИКМ-Пи рамида Регис трационный Х'45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3.1

173

СОВ Ф № 9

ТЛМ-ЮКТ 0.5 Ктг= 100/5 Регистрационный Х“ 2473-69

НАМИ-10-

93УХЛ2 К 1 0,5

Ктн= 10000/100

Регистрацн они ый

Ха20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный Хз 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

174

СОВ В-ЮкВ Т-1

ТЛМ-10 КТ 0,5 Ктг 1000/5 Регистрационный Ха 2473-69

НАМИ-10-

95УХЛ2 КТ 0,5 Ктн=10000/100 Регистрационный Х>20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный X° 23345-07

ИКМ-Пирамида Регистрационный X°45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

175

СОВ В-ЮкВ Т-2

ТЛМ-ЮКТ 0,5 Ктт= 1000/5 Регистрационный Ха 2473-69

НАМИ 10-

95УХЛ2 КТ 0,5

Ктн=10000/100

Региш рацион н ый

Xs20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный Хо 23345-07

ИКМ-Пирамида Регистрационный Х45270-Ю

Активная реактивная

±1,7

±2,8

±2,0

±3,1

176

СОВ ф №7

ТЛМ-ЮКТ 0,5 Ктт=Ю0/5 Регистрационный X" 2473-69

НАМИ-10-95УХЛ2 КТ 0,5 Ктн= 10000/100 Регистрационный Х«20186-00

Меркурий 230 КТ 0,58/1,0 Регистрационный Хо 23345-07

ИКМ-Пирамида Регистрационный Хо45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

177

СОВ ТСН 1

ТОП-0,66 УЗ КТ

0,5 Кп-200/5 Регис грационный Хо 44142-10

-

Меркурий 230 КТ 0,58/1,0 Регистрационный Х° 23345-07

ИКМ-Пирамида Регистрационный Хо 45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

178

СОВ ТСН 2

Т-0,66 УЗ КТ 0,5 Ктг=200/5 Регистрационный Х“ 17551-98

-

Меркурий 230 КТ 0,58/1,0 Регистрационный Хо 23345-07

ИКМ-Пирамида Регистрационный Хо 45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

1

2

3

4

5

6

7

8

9

179

Береговая Ф № 8

ТПЛ-ЮУЗ КТ 0,5 Кгг= 150/5 Регистрационный № 1276-59

НАМИТ-ЮКТ

0,5 Ктн=6000/100 Регистрационный № 16687-07

Меркурий 230

КТ 6,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрацио н н ый №45270-10

Активная реактивная

±К7

±2,8

±2,0

±3,1

1R0

Береговая Ф № 5

ТПЛ-ЮУЗ КТ 0,5 Кп= 150/5 Регистрационный № 1276-59

НАМИТ-Ю КТ 0,5 Ктн=6000/Ю0 Ретистрацион н ы й № 16687-07

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,7

±2.8

±2,0

±3,1

181

Береговая Ф №

26

ТПЛ-ЮУЗ КТ 0,5 Ктг=30/5

Регистрационн ы и № 1276-59

НАМИТ-ЮКТ 0,5 Ктн=6000/100 Реги страци он н ы й № 16687-07

Меркурий 230 КТ 0.5S/1-0 Регистрационн ый № 23345-07

ИКМ-Пирамида Регистрацион ный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

182

Береговая Ф №

10

ТПЛ-ЮУЗ КТ 0,5 Ктт=30/5

Регистрационный № 1276-59

намит-юкТ

0,5 Ктн=6000/Ю0 Регистрационный № 16687-07

Меркурий 230 КТ 0,55/1,0 Реги страцион н ы й № 23345-07

ИКМ-Пирамида Регистрационн ый №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

183

Береговая Ф № 7

ТПЛ-ЮУЗ КТ 0,5

Ктг=30/5

Регистрационный № 1276-59

НАМИТ-10 К Г 0,5 Ктн=6000/Ю0 Регистрационный № 16687-07

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирам ида Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

184

Береговая Ф №

29

ТПЛ-ЮУЗ КТ 0,5 Ктт=30/5 Регистрационный Л 1276-59

НАМИТ-Ю КГ

0,5 Ктн=6000/Ю0 Регистра! (ион н ый № 16687-07

Меркурий 230 КТ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная

реактивная

±1,7

±2,8

±2.0

±3,1

185

Береговая В-6кВ Т-1

ТПОЛ-ЮМ КТ

0,5 s Ктг-ЗОО/5 Регистрационный № 37853-08

НАМИТ-ЮКТ

0,5 Ктн=6000/Ю0 Ре! истрационный

№ 16687-07

Меркурий 230 КГ 0,55/1,0 Регистрационный № 23345-07

ИК.М-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,6

+2,5

±1,8

±2,7

186

Береговая В-бкВ

Т-2

ТПОЛ-ЮМ КТ

0,5s Ктг=300/5

Регистрационный № 37853-08

НАМИТ-Ю КТ

0,5 Ктн=6000/Ю0 Регистрационный № 16687-07

Меркурий 230 КГ 0,55/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная реактивная

±1,6

±2,5

±1,8

±2,7

1

2

3

4

5

6

7

8

9

187

Береговая Ф №

23

ТПЛ КТ 0,2S Ктт= 100/5 Регистрационный № 47958-11

НАМИТ-ЮКТ 0,5 Ктн=6000/100 Регистрационный № 16687-07

Меркурий 230 КТ 0,58/1,0 Регистрацион ный № 23345-07

ИКМ-Пирамида Регистрационн ый №45270-10

Активная реакт ивная

±1,6

±2,2

±1,7

±2,4

188

Береговая Ф № 9

ТПЛ-ЮУЗ КТ 0,5

Ктт= 150/5 Регистрационный № 1276-59

НАМИТ-ЮКТ 0,5 Ктн=6000/Ю0 Регистрационный № 16687-07

Меркурий 230 КТ 0,58/1,0 Регистрационный №23345-07

ИКМ-Пирамида Регистрацион н ын №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

189

Береговая Ф № 3

ТПЛ-ЮУЗ КТ 0,5 Кп= 150/5

Регистрационный № 1276-59

НАМИТ-Ю КТ

0,5 Ктн=6000/100 Регистрацио] ш ый № 16687-07

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Ре1 истрационн ый №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

190

Береговая Ф № 6

ТПЛ-ЮУЗ КТ 0,5 Ктг=30/5

Регистрационный № 1276-59

НАМИТ-ЮКТ

0,5 Ктн=6000/Ю0 Регистрационн ы й № 16687-07

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида

Регистрационный №45270-10

Активная реактивная

±1,7

±2,8

±2,0

±3,1

191

Береговая ТСП 1

Т-0,66 УЗ КТ 0,5 Ктт= 100/5

Регистрационный

№ 17551-98

-

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрацио н н ы й №45270-10

Активная реактивная

±1,6

±2,6

±1,8

±2,9

192

Береговая ТСН 2

Т-0,66 УЗ КТ 0,5 КтгЛОО/5 Регистрационный № 17551-98

-

Меркурий 230 КТ 0,58/1,0 Регистрационный № 23345-07

ИКМ-Пирамида Регистрационный №45270-10

Активная

реактивная

±1,6

±2,6

±1,8

±2,9

42

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
