Настоящая методика поверки (МП) устанавливает методы и средства первичной, периодической, инспекционной и экспертных поверок системы измерений передачи данных 7750 SR.

СИПД является виртуальной (функциональной) системой комплекса оборудования с измерительными функциями сервисных маршрутизаторов серии 7750 SR, моделей: 7750 SR-7, 7750 SR-12, 7750 SR-12e, 7750 SR-a4, 7750 SR-a8, 7750 SR-l/2/Зе, версий ПО 11-16 производства Alcatel-Lucent International, Франция.

Оборудование осуществляет коммутацию пакетных данных, включая маршрутизацию и управление пользовательскими сессиями, а также функции тарификации.

Методика разработана в соответствии с требованиями рекомендации РМГ 51-2002 «ГСП. Документы на методики поверки средств измерений. Основные положения».

Объектом метрологического контроля при поверке является система измерений передачи данных 7750 SR, далее - СИПД, входящая в состав выше названного оборудования.

Цель поверки - определение действительных значений метрологических характеристик (MX) СИПД и предоставление документа о возможности эксплуатации СИПД.

Поверку СИПД осуществляют один раз в два года метрологические службы, аккредитованные Госстандартом на данные виды работ.

Требования настоящей методики поверки обязательны для метрологических служб независимо от форм собственности.

1 Операции поверки

При проведении поверки должны производиться операции, указанные в таблице 1. Таблица 1

Наименование операции	Номер пункта документа по поверке	Проведение операции при
Наименование операции	Номер пункта документа по поверке	первичной поверке	периодической поверке
1 Опробование	7.1.	+	+
2 Определение метрологических харак-	7.2
теристик:
- погрешность измерения количества (объема) информации;		+	+
- погрешность измерения длительности сеанса передачи данных		+	+
- вероятность неправильного представления исходных данных для тарификации.		+	+

2 Средства поверки

При проведении поверки должны применяться рабочие эталоны, указанные в таблице 2. Рабочие эталоны должны быть исправны, поверены и иметь свидетельства (отметку в паспорте) о поверке или клеймо.

Таблица 2

Наименование СИ

Пределы измерений

Пределы погрешности

Тип СИ

Примечание

Формирователь IP-соединений

от 1 до 3600 с

10 байт - 100 Мбайт

± 0,25 с

± 1 байт

Амулет-2

4а2.770.072ТУ

Примечания

1 Допускается использование других рабочих эталонов с необходимыми метрологическими характеристиками.
2 В приложении А приведены характеристики прибора Амулет-2 и математическая модель процесса поверки.
3 В приложении Б приведены таблицы результатов поверки.

3 Требования к квалификации поверителей

К проведению поверки допускаются лица:

- аттестованные в качестве поверителя систем измерений объема (количества) передачи данных;
- изучившие эксплуатационную документацию СИПД и рабочего эталона Амулет-2;
- имеющие навык работы на персональном компьютере (PC) в операционной среде WINDOWS и имеющие знания в области IP - технологий;
- имеющие квалификационную группу по технике безопасности не ниже III.

4 Требования безопасности

4.1 Корпус PC должен быть заземлен.
4.2 Рабочее место должно иметь соответствующее освещение.
4.3 При проведении поверки запрещается:

- проводить работы по монтажу и демонтажу применяемого в поверке оборудования;
- производить работы по подключению соединительных кабелей при включенном питании Амулет-2 и PC.

5 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

- температура окружающей среды (25 ±10) °C;
- относительная влажность воздуха от 30 % до 80 %;
- атмосферное давление от 84,0 до 105,7 кПа (от 630 до 800 мм рт.ст.).

6 Подготовка к поверке

Перед проведением поверки необходимо провести следующие подготовительные работы:

- проверить срок действия свидетельства о поверке прибора Амулет-2;
- разместить на рабочем столе персональный компьютер (PC), прибор Амулет-2;
- установить удлинитель с тремя розетками типа «Евро» и подвести к рабочему месту однофазное переменное напряжение 220 В;
- откорректировать часы PC прибора Амулет-2 по часам RADIUS server;
- проверить (экран монитора PC) версию программного обеспечения;

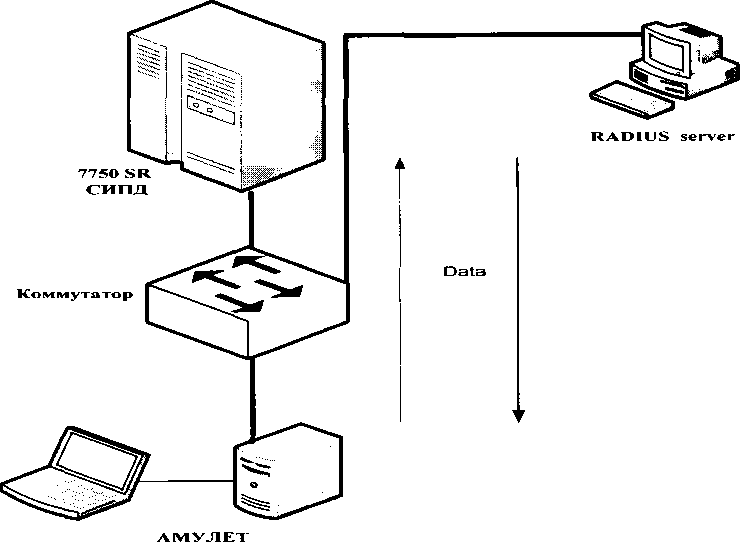

- собрать схему измерений в соответствии с рисунком 1, если на оборудовании отсутствуют порты Fast Ethernet, или 2, если на оборудовании имеются порты Fast Ethernet;
- PC должен быть оснащен операционной системой WINDOWS-2000Pro/XP;

Рисунок 1

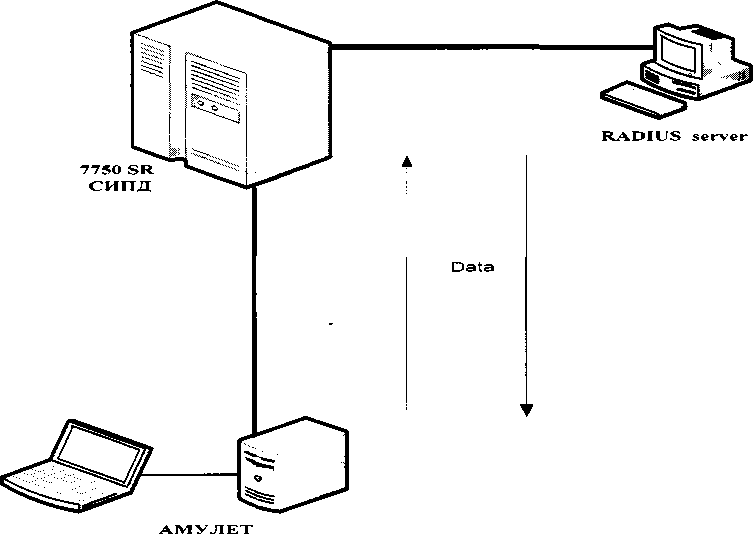

Рисунок 2

- получить у оператора логин и пароль для Ethemet-портов прибора Амулет-2 (до 8 портов);

7 Проведение поверки

7.1 Опробование
- 7.1.1 Опробование производят по схеме в соответствии с рисунком 1 или 2:

- включить питание PC и прибора Амулет-2;
- осуществить инсталляцию программного обеспечения, для этого вставить диск в CD-ROM дисковод. На экране появится диалоговое окно "ПРОГРАММА УСТАНОВКИ". Дважды щелкнуть мышью по пункту "программа", расположенном в левой части окна. Это приведет к инициализации мастера инсталляции, в дальнейшем необходимо следовать его указаниям;
- после окончания инсталляции на жестком диске PC будет создан каталог Amulet с программами для управления работой прибора Амулет-2;
- запустить программу amulet.exe из каталога Amulet в операционной среде WINDOWS.

После старта ПО на экране видеомонитора возникает основное окно программы, изображенное на рисунке 3.

Рисунок 3 - Основное окно программы

7.1.2 Выполнить подготовительные операции.

Создать настройку для опробования:

- активировать пункт меню Настройки/Настройки испытания;
- в открывшемся окне Выбор имени испытания выбрать пункт Новое испытание и в строку ввода записать название поверки, (например, тип СИПД 7750 SR) и щелкнуть по кнопке ОК;
- в открывшемся окне Настройки испытания СИПД 7750 SR содержится семь вкладок: Приборы, Соединение, Протоколы, Этапы, Статистика, Настройка СУ, Допуски.

Во вкладке Приборы необходимо выбрать и настроить порты, участвующие в поверке, в следующей последовательности:

а) выделить порт и щелкнуть по пиктограмме настройки ^1, при этом на экран вызывается окно настроек данного порта, рисунок 4;

Псевдоним порта			i ч i 1 ' :
р/ Использовать РРРоЕ
Погин \|Э!ЗЯЯ			Пароль: \|ра$.$1	......
Г" Использовать этот		р.	I ' ' '	*.
Г Испей	1ъзовать шлюз ок		I Отмена \|

Рисунок 4

б) в открывшемся окне Настройки порта Ethernet активировать бокс Использовать РРРоЕ и в соответствующие строки ввода вписать полученные от оператора логин и пароль;

в) повторить операции для всех задействованных в поверке портов;

- щелкнуть по кнопке Образовать пары.

Во вкладке Допуски необходимо:

- выбрать Режим АСР;
- строку ввода Вероятность отказа СУ оставить по умолчанию.

Во вкладке Этапы, рисунок 5, необходимо создать 3 этапа для измерения объема информации и 3 этапа для измерения длительности сеанса передачи данных:

- щелкнуть по кнопке «+»,
- выбрать опцию Опробование.

Рисунок 5

Во вкладке Настройка СУ выбрать тип СУ - 7750SR Alc-L и выбрать формат файла: FreeRadius.

Настройка вкладок Соединение, Статистика, Протоколы - по умолчанию.

7.1.3 Запуск программы опробования:

- активировать пункт меню Текущее испытание и в открывшемся окне Выбор имени испытания выбрать имя - 7750 SR;
- выбрать пункт меню Испытание/Старт испытания, нажать кнопку - ОК;
- после инициализации прибора Амулет-2 на экране открывается окно, рисунок 6.

В нем отображается информация о текущем этапе опробования.

И-'.пытэзи»

Hhemel

11 ‘

Испытание выломается

Рисунок 6

Процедуру опробования прибор Амулет-2 выполняет автоматически по заданной программе, формирует три этапа соединений одновременно по восьми каналам связи;

- в окне Вид/Информация о комплекте можно контролировать информацию, передаваемую и принимаемую одним из портов;
- после выполнения всех этапов опробования в окне с информацией (рисунок 6) в графе Состояние появляется сообщение Испытание завершено;
- выполняется расчет данных прибора Амулет-2;
- окно Информация об испытании закрывается;

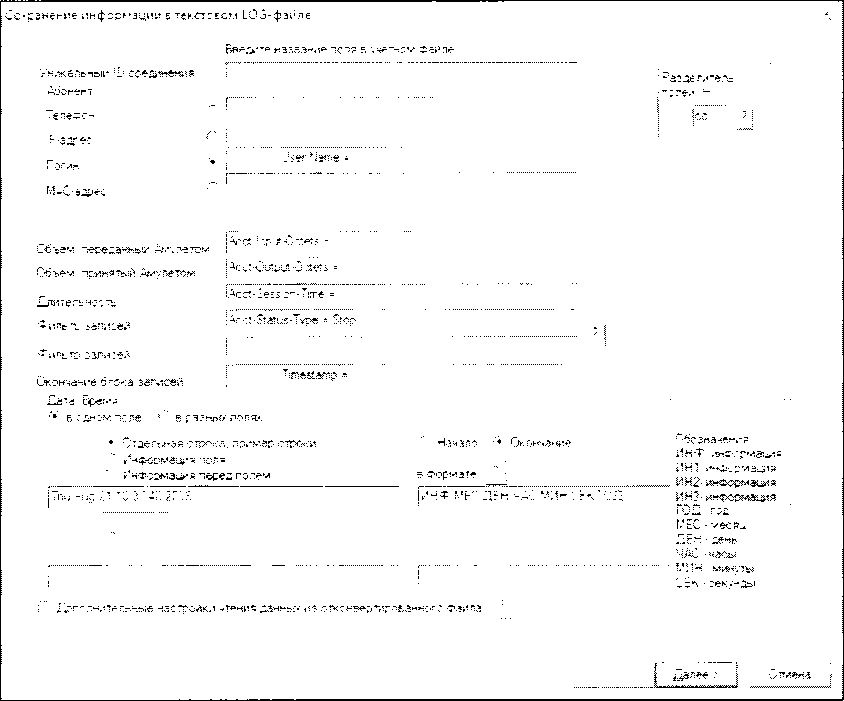

- оператор должен снять учетную информацию на любой носитель в формате, приведенном в приложении В;
- описание формата файла содержится в эксплуатационной документации производителя;
- учетную информацию необходимо скопировать в каталог C:\Program Files\Amulet\ Report\ 7750 8К\<дата_время_начала_испытаний>\81<18;
- выбрать пункт меню Испытание/Менеджер испытаний, в открывшемся окне выбрать каталог с результатами опробования и щелкнуть по кнопке Получить файлы СУ;
- вывести на экран стандартное окно Открытие файла, в котором выбирается каталог и выделяется один файл для копирования или группа файлов (используя дополнительно клавиши Shift или Ctrl);
- завершить процедуру копирования файлов нажатием кнопки Скопировать. При этом файлы из указанного каталога копируются в каталог ранее выбранного запуска поверки с переименованием :

.. .\Amulet\Report\<7750 SR>\< ,iaTa_BpeMH_Ha4a ia_ncnbiTanHii>\Sids\<test*.txt>, где * - числа, начиная с 1.

При успешном завершении копирования на экран выдается сообщение: Файлы СУ успешно скопированы.

7.1.4 Обработка результатов опробования (проверка работы конвертора):

- выбрать пункт меню Статистика/Посмотреть статистику СУ;
- в открывшемся окне Выбор испытания выбрать каталог опробования.

Запускается программа расчета статистики СУ, прибор Амулет-2 автоматически обрабатывает результаты опробования по заложенной программе.

Если результаты не обрабатываются, необходимо открыть вкладку Статисти-ка/Настройки расчета и откорректировать настройку Выбранный вид формата в соответствии с Приложением В и руководством по эксплуатации Амулет-2;

- выдается диалоговое окно Статистика СУ;
- заголовок окна содержит дату проведения испытаний, имя файла и тип шаблона, а также пять вкладок: Текущие результаты V, Итоговые результаты V, Показания СУ, Отказы СУ, Доверительные интервалы V;
- выбрать вкладку Итоговые результаты V визуально по таблицам (на экране дисплея) оценить результаты опробования (успешно, неуспешно):

а) при успешном результате опробования поверка продолжается;

б) при неуспешном результате, поверка прекращается до устранения неисправности.

7.2 Определение метрологических характеристик
- 7.2.1 Для СИПД нормируются следующие MX:

- пределы допускаемой абсолютной погрешности измерения количества (объема) информации в диапазоне от 10 байт до 100 Мбайт ± 1 байт;
- пределы допускаемой абсолютной погрешности измерения длительности сеанса передачи данных в диапазоне от 1 до 3600 с ± 1 с;
- вероятность неправильного представления исходных данных для тарификации не более 0,0001.

7.2.2 Настройка поверки для определения MX аналогична пункту 7.1.1.

Во вкладке Этапы создаются четыре этапа измерения длительности и четыре этапа измерения объемов, далее необходимо выполнить действия по пунктам 7.1.3 и 7.1.4.

Для определения MX в созданной для опробования настройке изменяется только набор этапов поверки.

Во вкладке Этапы, рисунок 7, создаются восемь этапов аналогично пункту 7.1:

- щелкнуть по кнопке «+»,
- выбрать опцию Первичная поверка или Периодическая поверка.

Рисунок 7

8 Обработка результатов поверки

8.1 Обработка результатов поверки по раздел} 7 и определение MX производится полностью автоматически в PC прибора Амулет-2 по соответствующей программе.
8.2 Результаты поверки СИПД считаются успешными (СИПД пригодна к применению), если для всех сеансов передачи данных погрешность измерения количества (объема) информации не превышает пределов допускаемой абсолютной погрешности и отсутствуют потери сеансов передачи данных.
8.3 Результаты поверки СИПД считаются не успешными (СИПД не пригодна к применению). если хотя бы для одного сеанса передачи данных погрешность измерения количества (объема) информации превышает пределы допускаемой абсолютной погрешности или имеются потери сеансов передачи данных.
8.4 При отсутствии достоверного результата, если появилось сообщение НЕДОСТОВЕРНО. необходимо устранить причин} появления ошибок и провести поверку повторно.

9 Оформление результатов поверки

9.1 Если СИПД по результатам поверки признана пригодной к применению, то на нее выдается «Свидетельство о поверке» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений, требования к знак}¹ поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815.
9.2 Если СИПД по результатам поверки признана непригодной к применению, то «Свидетельство о поверке» аннулируется, выписывается «Извещение о непригодности» установленной формы в соответствии с документом «Порядок проведения поверки средств измерений. требования к знаку поверки и содержанию свидетельства о поверке», утвержденном приказом Минпромторга России от 02 июля 2015 г. № 1815 и ее эксплуатация запрещается.
9.3 В качестве приложения составляется протокол поверки в произвольной форме с таблицами результатов поверки.

Формы таблиц приведены в приложении Б.

Мишин

Главный метролог ФГУП ЦНИИС-ЛО ЦНИИС

ПРИЛОЖЕНИЕ А

(справочное)

Характеристики прибора Амулет-2 Математическая модель процесса поверки

А.1 Формирователь IP-соединений Амулет-2. Общие сведения

Формирователь IP-соединений Амулет-2, 4а2.770.068 является рабочим эталоном для проведения испытаний в целях утверждения типа средств измерений и поверки оборудования, обеспечивающего учет объема передаваемой/принимаемой информации и длительности сеанса связи при предоставлении услуг пакетной передачи информации и доступа в Internet.

Прибор представляет собой программно-аппаратную систему, состоящую из блока формирования IP-соединений, транспортных модулей и управляющего компьютера с пакетом специального программного обеспечения АМУЛЕТ-2, версия ПО 3.0, функционирующего в среде WINDOWS - XP/SP2.

Требования к управляющему компьютеру:

- Процессор - Intel Pentium 4, 1.5 GHz;
- Память - 512 Mb;
- Порты - 1 порт USB 2.0;
- Монитор - поддерживающий разрешение 1024x768;
- ОС - MS Windows ХР SP2.

Основные технические характеристики:

- диапазон формирования и измерения длительности IP-соединений.................. от 1 до 3600 с;
- пределы допускаемой абсолютной погрешности формирования и измерения длительности IP-

соединений ............................................................................................................± 0,25 с;

- диапазон формирования и измерения количества информации.................10 байт - 100 Мбайт;
- пределы допускаемой абсолютной погрешности формирования и измерения количества информации IP-соединений..............................................................................................±1 байт.

Рабочие условия применения:

- температура окружающего воздуха.......................................................от 10 °C до 40 °C;
- относительная влажность воздуха , при температуре 25 °C........................................90 %;
- атмосферное давление......................................................................от 84 до 106,7 кПа;
- питание от сети переменного тока.............................................(220 ± 22) В, (50 ± 0,5) Гц;
- средняя наработка на отказ прибора..............................................................5000 часов;
- средний срок службы прибора............................................................................8 лет.

А.2 Математическая модель процесса поверки

А.2.1 Обозначим сформированный рабочим эталоном объем услуги через Е , а показания системы измерений оборудования с измерительными функциями

Для систем измерения передачи данных Е - это длительность сеанса передачи данных или количество (объем) информации.

Для каждой учетной записи вычисляется погрешность в определении Е , по формуле

(А.1)

которая является случайной величиной.

Определяется систематическая составляющая погрешности, С по формуле

(А.2)

где - математическое ожидание случайной величины А

Все встречающиеся в дальнейшем вероятностные характеристики СИПД - математические ожидания и дисперсии заранее не известны, и могут быть оценены по полученным в процессе испытаний измерениям с помощью соответствующих выборочных средних и дисперсий.

Все эти оценки, также являющиеся случайными величинами, выбираются несмещенными, т.е.

такими, что их математические ожидания равны оцениваемым значениям.

Для дальнейших вычислений введем выборочные суммы случайной величины А в соответствии с формулами

(А.З)

//₂ = ^(л(,)²

z - 1

Z/З^И')³,

Z = 1

//₄ = ЕИ)⁴.

Z = 1

Систематическая составляющая погрешности заранее неизвестна и поэтому оценивается в процессе испытаний с помощью выборочного среднего по выборке из произведенных в процессе испытаний N телефонных соединений по формуле

(А.7)

А.2.2 Для оценки MX по 7.2 необходимо определить дисперсию и СКО для суммарной погрешности , которые совпадают, соответственно с дисперсией и СКО для случайной составляющей погрешности (А^ -С) (оцениваемой величиной Д-£ - С) по формуле

(А.8)

Дисперсия оценивается с помощью выборочной дисперсии (т.е. квадрата выборочного СКО) по формуле

(А.9)

Выборочная дисперсия для С, как следует из (А.8) равна: si 4^.

(А. 10)

а значит выборочное СКО для С равно

(А.11)

Определим доверительный интервал для С, содержащий истинное значение этой величины с вероятностью 0,95.

Поскольку случайные величины Q _j , S

на основании центральной предельной теоремы

теории вероятностей можно считать распределенными нормально, можно пользоваться стандартными формулами математической статистики.

95 %-ный доверительный интервал для С задается формулой

C_max/min=C± 1,965-.

(А. 12)

Несмещенная оценка для DS-- (выборочная дисперсия ) находится по формуле

⁼ - ⁴ А А - А² +

(А. 13)

2W-3 ,, 1 , •

^{+ 4}(Л'-I)² /6(A"_2jv ^А|))

Тогда 95 %-ный доверительный интервал для о_с (СКО для С) задается формулой

^max/min = ^{1 0}’⁹⁸ “.

(А.14)

Интервал, в котором находится значение суммарной погрешности ДГ. задается формулой

A^max/min = max/min АЛ, _(A.i5>

i i

где Ат, i - суммарная погрешность i-ro телефонного соединения.

А.2.3 Определение отказа ИИК

Для данной учетной записи отказ (ошибка) в определении £ означает выполнение неравенства |А€| > А_о€, (А.16)

где А_о £ - предельно допустимая величина погрешности для £, которая задается в ОТТ на СИПД.

А.2.4 Вероятности ошибок и исход испытаний СИПД

Обозначим:

р - вероятность ошибки СИПД в определении £, т.е. вероятность выполнения неравенства (А. 17),

р_о - предельно допустимая величина р (при испытаниях принимается р_о = 0,0001).

Испытания для данного вида связи состоит в ОС-достоверном (с заданной вероятностью ОС, принимаемой обычно равной 0,95) установлении одного из неравенств

Р<Р₀, (А-17)

или

р>р_о. (А.18)

Выполнение неравенства (А. 17) соответствует успешному, неравенства (А.18) - соответственно, неуспешному исходу испытаний.

А.2.5 Математическая модель определения отказа ИИК

Введем следующие определения и обозначения:

N - количество учетных записей при испытаниях,

п - количество отказов ИИК,

b = Ф ' (ОС) - функция, обратная к стандартной нормальной функции распределения. Стандартную нормальную функцию распределения, вычисляют по формуле

и~

1 ^аг ²

Ф(я) - —== е du,

8_п(а) - корень уравнения определяют по формуле

п л/

е"‘У —= 1-а,

hi'-

которое решается методом Ньютона, по уравнениям

при 3<п<15,

(А. 19)

(А.20)

Г„ =

ь² I ь²

n + —-bJn + — при п>16,

J_n(cr) при 0<п<15,

А = -

(А.21)

b² b²

n + — + bJ n + — при n > 16,

[x], ]x[ - наименьшее, соответственно, наибольшее целое число не меньшее, соответственно, не большее, чем х,

(А.22)

Рп

Ро

Уп_

Ро _Г

В частности, для случая п = 0 из формулы (А.20) получаем 8о(0,95) - корень уравнения е⁵> = 1 - а = 0,05 ,

N_H(n) =

N_B(n) =

(А.23), (А.24)

(А.25)

т.е. 8₀ = 1п20 = 3, откуда из уравнений (А.22), (А.23) и (А.24) находим, взяв р_о = 0,01, что

N (0) = — = 300

(А.26)

0,01

Вышеприведенная процедура вытекает из способа построения оптимальных доверительных интервалов для р по полученным в процессе испытаний значениям N и п.

Решение задач (А. 17), (А. 18) эквивалентно проверке неравенств

N_H(n) <N <N_B(n) (А.27)

Пока неравенство (А.27) выполняется, испытания продолжаются и заканчиваются, как только в левой или правой части достигается знак =, что, соответственно, означает неуспешный или успешный исход испытаний.

Нижняя р_н и верхняя р_в 0,95 - достоверные границы для вероятности отказа р определяются по формулам

р ₌Ll р ₌& н N ’ В до

(А.28), (А.29)

данная последовательная процедура является оптимальной (не улучшаемой) - имеет для заданно

го уровня достоверности ОС наименьшее возможное среднее время проведения испытаний.

Таким образом реализован встроенный аппарат сбора и обработки результатов испытаний СИПД.

ПРИЛОЖЕНИЕ Б

(справочное)

Таблицы результатов поверки

Таблица 1. Доверительные результаты. Длительность.

Систематическая составляющая погрешности, с, С

CKO

Систематической составляющей, с

Суммарная погрешность, с

Вероятность отказа, %о

min

max

min

max

min

max

min

max

Таблица 2. Итоговые результаты. Длительность.

№ эта па, i	Длит-ность вызова, С, Li	Число вызовов, Ni	Число отказов СУ, ni	Число пропущенных вызовов, Nnp i	Систематич. сост погрешности,с, Ci	CKO погрешности
№ эта па, i	Длит-ность вызова, С, Li	Число вызовов, Ni	Число отказов СУ, ni	Число пропущенных вызовов, Nnp i	Систематич. сост погрешности,с, Ci	Суммарной и случайной составл., с	Систематической составл., с
1
2
3
Итог

Результаты испытаний: успешно (не успешно), (недостоверно)

Таблица 3. Доверительные результаты. Объем.

Систематическая составляющая погрешности, байт, С

CKO Систематической составляющей, байт

Суммарная погрешность, байт

Вероятность отказа, %о

min

max

min

max

min

max

min

max

Таблица 4. Итоговые результаты. Объем.

№ этапа, i	Объем польз, инф., байт, Vi	Число вызовов, Ni	Число отказов СУ, ni	Число пропущенных вызовов, Nnp i	Систематич. сост погрешности, байт, Ci	CKO погрешности
№ этапа, i	Объем польз, инф., байт, Vi	Число вызовов, Ni	Число отказов СУ, ni	Число пропущенных вызовов, Nnp i	Систематич. сост погрешности, байт, Ci	Суммарной и случайной составл., байт	Систематической составл., байт
4
5
6
Итог

По результатам испытаний дается заключение: успешно (не успешно), (недостоверно)

ПРИЛОЖЕНИЕ В

(справочное)

Описание формата файла подробного учета

Во время поверки файл подробного учета создавался системой FreeRadius.

Формат учетного файла во время поверки для конкретной схемы измерений будет зависеть от использующейся программы учета данных.

Описать формат учетного файла в приборе Амулет-2 можно, используя пункт 2.3.3.5.6 руководства по эксплуатации прибора.

Файл учета FreeRadius содержит информацию в виде текстовых строк.

Каждому соединению в учетном файле соответствует блок строк, начинающийся датой и временем окончания соединения.

В файле содержатся записи двух типов: Acct-Status-Type = Start и Acct-Status-Type = Stop.

Каждая строка заканчивается символом перевода строки.

Поля информации состоят из двух частей: названия поля и содержания поля, отделенного от названия символом равенства.

Содержание поля представлено в текстовом формате.

ПО прибора Амулет-2 импортирует семь полей из каждой записи файла учета:

• Время и дата окончания соединения содержатся в первой строке блока записей в формате ИНФ МЕС ДЕН ЧАС:МИН:СЕК ГОД, напимер: Mon Jan 25 15:14:44 2016;
• Логин содержится в поле User-Name',
• Длительность разговора в формате ССС... - в поле Acct-Session-Time',
• Объем принятый содержится в поле Acct-Input-Octetsn байтах;
• Объем переданный содержится в поле Acct-Output-Octets в байтах;
• Окончание блока записей с названием поля Timestamp;
• Признак записи, содержащей информацию об окончании соединения содержится в поле Acct-Status-Type = Stop

Пример записи - вызывающий абонент user4 произвел соединение, зафиксированное в файле 25.01.2016 в 15:14:44 длительностью 6 секунд, передал объем информации 1404 байт, принял объем информации 1404 байт.

Соединение зафиксировано в файле в виде учетной записи:

Mon Jan 25 15:14:44 2016

Acct-Status-Type = Stop

NAS-IP-Address = 172.17.52.1

User-Name = "user4"

Service-Type = Framed-User

Framed-Protocol = PPP

Acct-Session-Id = "6B44C10000096A56A6033B"

Acct-Session-Time = 6

Acct-Terminate-Cause = User-Request

Acct-Multi-Session-Id = "6B44C10000096B56A6033B"

Event-Timestamp = "Jan 25 2016 15:13:05 MSK"

Acct-Input-Packets = 6

Acct-Input-Octets = 1404

Acct-Output-Packets = 6

Acct-Output-Octets = 1404

Acct-Unique-Session-Id = "f8976412257014c4"

Timestamp = 1453720484

Жирным шрифтом выделены поля, использующиеся ПО прибора Амулет-2.

На рис. 1 и 2 представлено сохранение и описание формата учетного файла в ПО прибора Амулет-2.

Рис.1 - Сохранение информации в LOG- файле прибора Амулет-2.

Настройка расчета данных Амулете: объема информации и длительности

Vo • объем информации. переданной Амулетом [оифиИ Vi - объем информации. принятой Амулетом hnput I L • длительность сеанса связи		Т н • время начала соединения Тк • время окончания соединения
г Вид учетной информации...........................................		Фаза начала	соединения ..................................................................
		' Н \М V:	L
: Г	' U бшее число переданных баАт		-±=.	Фаза 1 от начала фи -ич*'» г-го 'Соединения до завершения
(•	• Число бант s пакета-: канал цфовмя -Ч	■ '		установления FPPoE соединения
	только д ля Ethemet-порта ..........	: .-■		Фа за 2 от завершения установления РРРоЕ соединения до
1	! РиатЫв ■ ZWw			завершения чстанзвления РРР соединения
1	:F[ FfsrreDehri>h?*\| = 1 L>vfe$
V	** ‘J'L .’J iM<jr и- U - 1 .мцчы» e\| - 4 U''e.;		V"	'•Раза от завершения установления РРР соединения до
V	Данные ♦ заголовок tlhetnei			завершения аутентификации
г				Фаза 4 от завершения аугентиФикаииидо завершения
с-	'• Данные Ethernet			установления IF’ соединения
г	Данисе * .дпиоеог PFF«_E			Фаза 5 'Сл завершения установления IP соединения до начала
		<		разрыва РРР с оединения передача данных пользователя
: у-	: Данные PH- ut :
: у-	’ Данные > заголовок PF Р
г	2'" Данные PPP	Фа -з окончания соединения ..................................... .............................
	' Данные ♦ заголовок IP	: Ъ: Vo -	L
	<” Данные IP	_: .... . .		Время разрыва PPF* соединения Приход первого
	Р' П ольсовзте яьские данные	: '		1.СИТешг1г>аГе Reque.'U or > пинита или сервера
			Г	Фаза Ь от начала разрыва РРР 'соединения де начала разрыва
Учет данных ........................				PFf'oE соединения _:
	V;		-	Фаса от начала разрыва РРРоЕ соединения до разрыва :
				Физического соединения
•	^: все принятые дан-яяе
	"♦ данные от комплектов Амулета
	■ от компп. Амулета + системны* уровня IP
	’ t Of -ПР -муГ«^ j * -ИСТЫМИ ft- 1 Г^с
.....-...........	................................................-		Насчитать заново j Отмена j Настроика из шаблона СУ

Рис. 2 - Настройка расчета данных Амулет-2.
