Методика поверки «ГСИ. АВТОМАТИЗИРОВАННАЯ СИСТЕМА УЧЕТА ПОТРЕБЛЕНИЯ РЕСУРСОВ (АСУПР)» (РТ-МП-4122-442-2017)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ,

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ

Заместитель генерального директора

' осква»

Е.В. Морин марта 2017 г.

Государственная система обеспечения единства измерений

АВТОМАТИЗИРОВАННАЯ СИСТЕМА УЧЕТА ПОТРЕБЛЕНИЯ РЕСУРСОВ (АСУПР)

Методика поверки

РТ-МП-4122-442-2017 г. Москва

2017 г.

Лист № 2 Всего листов 8 Настоящая методика поверки распространяется на автоматизированную систему учета потребления ресурсов (АСУПР) зав. № 1, производства Департамента информационных технологий города Москвы и устанавливает методику первичной и периодической поверки.

Интервал между поверками - 4 года.

• 1.1 При проведении поверки должны выполняться операции и использоваться средства поверки, указанные в таблицах 1 и 2.

Таблица 1 - Операции поверки

Таблица 2 - Средства поверки

При проведении поверки необходимо соблюдать:

• - требования безопасности, которые предусматривают «Правила технической эксплуатации электроустановок потребителей» и «Межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок» ПОТ РМ-016-2001;

• - указания по технике безопасности, приведенные в по эксплуатации на эталонные средства измерений и средства поверки;

• - указания по технике безопасности, приведенные в руководстве по эксплуатации СИ, входящих в состав АСУПР.

К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности и ознакомленные с эксплуатационной документации на эталоны и средство измерений.

• 3.1 При проведении поверки средство поверки должно быть установлено в рабочее положение с соблюдением требований безопасности, изложенных в руководстве по эксплуатации.

• 3.2 При проведении поверки должны быть выдержаны следующие условия:

Температура окружающего воздуха, °C                        от 15 до 25;

Относительная влажность окружающего воздуха, %            от 30 до 80;

Атмосферное давление, кПа                                 от 84 до 106,7;

Напряжение питания, В                                    220 ± 22.

Должны отсутствовать внешние электрические и магнитные поля, влияющие на работу электроизмерительной аппаратуры.

• 4 ПРОВЕДЕНИЕ ПОВЕРКИ

• 4.1.1 Для проверки необходимо авторизоваться в системе АСУПР (рисунок 1).

А|тоиатдо«рэв»н«а1*        у-ет» яотрввг*н»я» ресурсов

|П огин

Пароль

Войти

Восстановление пароля

Телефон горячей линии. * 7 (495) 963-13-39 Электронная почта: aiup-f_j.uppoct@fo«ju Департамент информационных технологий • 2015

Рисунок 1 - Меню авторизации пользователя

4.1.2 В случае успешной авторизации система загрузит «домашнюю страницу». Да-

• 4.1.4 Из перечисленных ниже узлов учета, структурированных по адресам, выбрать поверяемый узел. Кликнуть на него правой клавишей мыши и из раскрывшегося списка выбрать «Посмотреть карточку УУ».

• 4.1.5 В раскрывшейся карточке необходимо проверить наличие свидетельств о поверке (отметок о поверке в паспортах) на измерительные компоненты, входящие в состав

Лист № 4 Всего листов 8 поверяемого ИК. Для этого, выделяя в левой части поочередно приборы учета, открыть вкладку «Метрология». И в столбце «Свидетельство» должен быть прикреплен скан свидетельства о поверке (паспорта на СИ) (рисунок 3). Сверить данные свидетельства о поверке (название СИ и заводской номер) с данными на СИ в разделе «Основные сведения».

Адрес уп 19 к 4 ГБУ «Жилищник Ивановского района»

□ минь архивны» twWWMatreiaM учат»

МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Нем»»     ’N

Тип <₽хдсг»л

Госты и ТУ НВ lerorca.'wm

иарввотм м ото». часе*

ФЧЦВРШ IbHUM бКЩМ*<НШ1

2016-04-06   2022-04-06   6

yWWWWHlH* «Гос упа рстоенный porvo шли ии ио> it стаьааэтиэоции, ынгрлпггу* И ИСПЫТАНИЙ и

Рисунок 3 - Карточка узла учета

045.000 300

МП

При отсутствии документов о поверке на приборы учета, ИК АСУПР дальнейшей поверке не подлежит.

АСУПР имеет в своем составе целую цепочку оборудования верхнего и среднего уровней. Для проверки версий программного обеспечения всей цепочки используется HASH-функция.

В качестве исходных данных для получения HASH-функции используются версии программного обеспечения используемого оборудования.

• 4.2.1 Для проверки версий программного обеспечения выполнить операции пунктов 4.1.1-4.1.2.

• 4.2.2 Сверху выбрать раздел «Настройки/Пересчет HASH ХОДВУ и СБВУ»

  АСУПР

УЗЛЫ УЧЕТА ОБОРУДОВАНИЕ МОНИТОРИНГ ТУ

4.2.3 В появившемся окне нажать кнопку «Рассчитать HASH»

Компонента 11 программное обеспечение для игрухи результате* шмерений получаемьи по этому объекту

DCF53BO673861C4A2709B2M2693A2EA975BE3C?        BBFC9EC9FE2B4D260C905E416777AO76        ОСР53ВОв73861С4А27О982&5269ЭА2ЕА975вЕЗС7

компонента t 2. программное обеспечение для хранения результатов измерений, получаемых по этому объекту

574854BAF639A6E1032827398BE28BAAEC582921        9EA01B7F5E059O0D33OE44C88875FB82         574854eAF639A6E1032B27396BE208AAEC562921

Компонента 2 1 программное обеспечение для сбора данных с оборудования НУ и передачи данных на ХОДВУ

9E306F4B78158E0607B861DBASODABC8FF88CA7E        710506D2FO0E5E3OE3B0270FC4D013D7        9E306F4B78158E0607B8610BA50DABC8FF88CA7E

E5604A9A603SB4Oe2C5S2EtB2D2F579BD’ 346C3D        19805F6O094800F00D237743O8F55292        E56O4AOA6O38B4D62C562E182D2F570BD1346C3O

Рассчитать HASH

Рисунок 5 - Проверка HASH-функций

4.2.5 Результат проверки считать положительным, если расчетный HASH (MD-5 и SHA-1) совпадают с эталонным HASH по четырем позициям:

• - компонента 1.1: программное обеспечение для загрузки результатов измерений, получаемых по этому объекту;

• - компонента 1.2: программное обеспечение для хранения результатов измерений, получаемых по этому объекту;

• -  компонента 2. 1: программное обеспечение для сбора данных с оборудования НУ и передачи данных на ХОДВУ;

• - общий.

• 4.3.1 Для проверки работоспособности измерительного канала выполнить операции пунктов 4.1.1-4.1.2.

• 4.3.2 Сверху выбрать раздел «Узлы учета».

• 4.3.3 Из перечисленных ниже узлов учета, структурированных по адресам, выбрать поверяемый узел и убедиться, что в столбце «Работоспособность» для поверяемого канала отсутствуют ошибки.

• 4.3.4 Кликнуть на него правой клавишей мыши и из раскрывшегося списка выбрать «Посмотреть карточку УУ».

• 4.3.5 В раскрывшейся карточке проверить наличие связи с приборами учета. Для этого необходимо кликнуть правой кнопкой мыши на считываемый результат и в контекстном меню выбрать «Просмотр журнала мгновенных значений», как показано на рисунке 6.

  Карточка узла учета (UID-235811636)

  вйогххтзеьи ул 19а < ГБУ «Жглиши* Иммсеского рай *--@УСПДВТ 63J601C1

  ! ¹-/эъцу1



Адрес ул. 19 к.4 ГЬУ «Жилищник Ивановского района?

ТОЧКА УЧЕТАЦО1

ЭСНОВЬЬЕ СВЕДЕНИЯ ТЕМПЕГАТУГНЫЕ ГРАФИКИ ИЗМЕНЕНИЯ СТАТУСА

* Си: I4M4 -ниЛямнич

Способ работы'

son-to труо ча мед*

Эобэ.ми

РСО:

Расход гааыощ^ мооо максимагычыя

Ржи», иЛ|И1нмй ьЭ ООО

МИЯСИМИ1 мьчй

Рисунок 6 - Считывание результатов измерений

В появившемся окне, проверить наличие результатов измерений, полученных с одинаковой периодичностью. Нажимая кнопку «Обновить» дождаться получения нового измерения.

Журнал мгновенных значений

В АО, муниципальный округ Ивановское,   Адрес ул. 19 к.4 КМ-5-2 - ЦО

Рисунок 7 - Результаты измерений

• 4.3.7 Выйти в основное меню системы и выбрать раздел «Коммерческий учет».

• 4.3.8 В появившемся окне найти поверяемый канал и убедиться, что по данному адресу присутствуют актуальные значения потребленной тепловой энергии (рисунок 8).

  ТУ

  ГВС1

  Ц01

  _г Абельмановская ул. 5

  Ц01

  ОБЩИЕ СВЕДЕНИЯ

  КМ-5-4

  Эксплуатируется с УСПД

  Тил обикта ОДПу

  «АКТ ПО ДАННЫМ БЕЗ НАРУШЕНИЙ ЗА АПРЕЛЬ 2017

  2.02774 Гкал / 23.563 М*

  ₽П: 21 ди наличие денных ПУ : 1 дн нет данных 20дм

  ' Без нарушений 24м Время работы ЛУ 2«ч

  •с нарушениями: 24 часов (Дата получения архыыыхданных

  21.04.2017)

  мечет НЕДОРАБОТКИ ПУ Н/Дг.и/Н/Дц'

  метод досчета (потребление), м/д Метод досчета (объем): н/Д дата досчета: н/Д

  Р Абельмановская ул.

  ГВС1

  Гряфик потрябмнмв

  апрель 2

  р Абельмановская ул. 6

  ЦО1

  р Абельмановская ул. 6

  ГВС1

  1.76

  1.7

  р Абрамцевская ул. 12

  ГВС1

  132

  1.3

  Р Абрамцевская ул. 12 р Абрамцевская ул. 14 к.1

  Р Абрамцевская ул. 14 к.1

  Ц01

  0 88

  о.з

  ЦО1

  ГВС1

  о.

  29

  *'Л

Рисунок 8 - Результаты измерений потребленной тепловой энергии

• 4.3.9 Результаты проверки считаются положительными, если при выборе канала отсутствуют ошибки и при проверке связи удается загрузить результаты измерений.

• 4.4.1 Выполнить операции пунктов 4.1.1 -4.1.2.

• 4.4.2 Произвести отсчет показаний времени верхнего уровня АСУ ПР (в открывшемся окне программы) и времени на радиочасах.

• 4.4.3 Рассчитать отклонение хода часов Дт по формуле:

Дт = т —т

* и рч

где т_и - показания времени по АСУПР, с;

Три - показания времени по радиочасам, с.

• 4.4.5 Результат проверки считать положительным, если Дт не превышает ± 43 с.

При положительных результатах проверки по пунктам 4.1-4.4 проверить отклонения времени сервера и УСПД, выполнить расчет и зафиксировать HASH-функцию для измерительного канала. Для этого выполнить следующие действия:

• 4.5.1 Выполнить операции пунктов 4.1.1-4.1.2.

• 4.5.2 В появившемся окне выбрать наименование канала слева, «Поверка и аудит ИК» сверху и нажать кнопку «Рассчитать HASH и А времени», как показано на рисунке 9.

АСУПР

ос-Я’-о*«езе^ид •стсо»л»« »crve-rs г>сжмх-ия                           измм-иястдгуса «оф-апиним-ий игяология

«■Л¹

JkaL

ЛОСМУАСУПР с*и»г«>

>ела

П> ? «А-M «М»

Рисунок 9 - Фиксация HASH-функции для поверенного канала

• 4.5.3 В результате система вычислит HASH-функцию и отклонения времени, как показано на рисунке 10.

  МЕТРОЛОГИЧЕСКАЯ АПЕСТАЦИЯ

  Яоквэвть историю



  Компонента и. программное обеспечение для загрузи* результатов измерений, получаемых по этому с8ье«ту • •••••

  ПО ХОДВУ АСУПР

  Компонента 1.2: программное обеспечение дла хранения регупьтвтсв измерений, получаемых по этому объекту

  ПО СБВУ АСУПР

  Компонента?. 1: программное обеспечение для сбора данных с оборудования Ну и передачи данныя ив ХОДВУ

  Оборудование измерительного канала

  Компонента 3. Г медаль УСПД, модели и прошивки Пу' (ВТ-53260101 КМ-5-22.300000КМ-5-42.30000D)

  Оборудование идентификационного канала

  Компоненте а 1: модель и серийный номер УСПД модели, серийные номера к прошивки ЛУ (В^т-532601012307054КМ-5-22.30000060191КМ-5-42.30000060256}

  Время и д времени Время на серверах и оборудовании, расхождение времени

  Сервера СБВУ

  УСПД: ВТ-53260Ю1

  2307054

  ПУ1; КМ-5-4.60256



  УСПД

  ПУ2



  ПУ2 КЫ-5-2.60191

  ИТОГОВЫЕ контрольные суммы и мвксиыальные д времени

  Итого

  Расчет выполнен

  ФИО поверителя

  09.03.2017

ЛОВ5РСНО I НЕ ПОВЕРЕНО

Рисунок 10 - Вычисленная HASH-функция канала

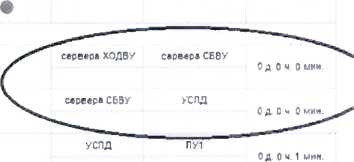

Отклонение времени между сервером ХОДВУ и сервером СЕВУ, и между сервером СЕВУ и УСПД не должно превышать 1 минуты.

В случае положительной проверки отклонения времени зафиксировать результат вычисления кнопкой «Поверено».

Измерительный канал АСУ ПР, прошедший поверку с положительным результатом, признается годным и допускается к применению.

Результаты поверки удостоверяются свидетельством о поверке, заверяемым подписью поверителя и знаком поверки.

В свидетельстве о поверке указывается номер ИК в составе АСУПР с перечнем СИ, входящим в состав ИК.

При отрицательных результатах поверки оформляется извещение о непригодности.

При выходе из строя измерительного компонента из состава ИК, приводящего к его ремонту, замене, а также при изменении количества подключенных приборов учета, поверке полежит весь ИК АСУПР.

Главный специалист по метрологии лаборатории №442

Д.А. Подобрянский
