Методика поверки «Преобразователи измерительные переменного тока Е854М и напряжения переменного тока Е855М» (МП.ВТ. 102-2004)

Методика поверки

Тип документа

Преобразователи измерительные переменного тока Е854М и напряжения переменного тока Е855М

Наименование

МП.ВТ. 102-2004

Обозначение документа

ОДО «Энергоприбор»

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



УТВЕРЖДАЮ:

Директор ОДО «Энергоприбор»

_____________А. Н. Миронов

«______»______________2012 г.

Разработал Архипова А. А.

17.01.2012

17.01.2012

Проверил Коган Ф. Ф

Общество с дополнительной ответственностью «Энергоприбор»

ул. Чапаева 32, г. Витебск, Республика Беларусь, 270033 Тел/Факс(+375-212) 55-01-24

www.enpribor.by; e-mail: contact@enpribor.bv

ПРЕОБРАЗОВАТЕЛИ ИЗМЕРИТЕЛЬНЫЕ ПЕРЕМЕННОГО ТОКА

Е854М

И НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА

Е855М

МЕТОДИКА ПОВЕРКИ

МП.ВТ. 102-2004

Настоящая методика поверки (МП) распространяется на преобразователи измерительные переменного тока Е854М и напряжения переменного тока Е855М, выпускаемые по ТУ РБ 28855861.002-96, и устанавливает методику их поверки.

Межповерочный интервал -48 месяцев.

Настоящая методика поверки разработана в соответствии с ТКП 8.003-2011.

ПРИЛОЖЕНИЕ Г (обязательное)

Протокол поверки №______от__20 г

Наименование организации, проводившей поверку

Преобразователь________________ №___________

ТИП

  • 1 № рабочего места поверителя __________________

  • 2 Наименование и обозначение методики поверки

  • 3 Условия поверки

  • 4 Средства поверки

  • 5 Внешний осмотр соответствует, не соответствует

ненужное зачеркнуть

  • 6 Определение электрического сопротивления изоляции

  • 7 Проверка электрической прочности изоляции

соответствует,_______________________не соответствует

ненужное зачеркнуть

  • 8 Определение основной приведенной погрешности

ИП ________годен,___________________________не годен

ненужное зачеркнуть, не годен - указать причину

Поверитель ________ _______________ __________

подпись      расшифровка            дата

подписи              поверки

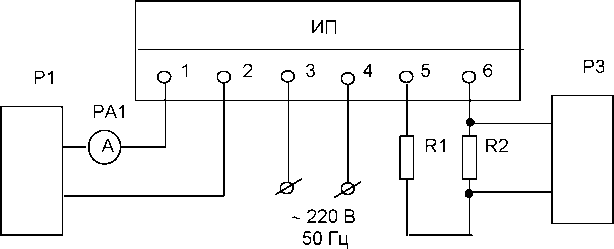

ПРИЛОЖЕНИЕ Б (рекомендуемое) Схема поверки ИП Е854М

Р1 - источник питания трехфазного тока МГ6800, блок тока; РА1 - амперметр Д50541;

R1 - магазин сопротивлений РЗЗ;

R2 - образцовое сопротивление Р331, 100 Ом;

РЗ - компаратор напряжений Р3003

Рисунок Б.1

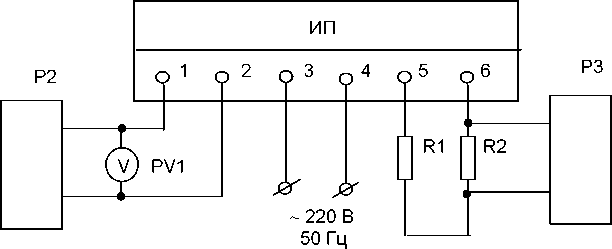

ПРИЛОЖЕНИЕ В (рекомендуемое) Схема поверки ИП Е855М

Р2 - источник питания трехфазного тока МГ6800, блок напряжения; PV1 - вольтметр Д50552;

R1 - магазин сопротивлений РЗЗ;

R2 - образцовое сопротивление Р331, 100 Ом;

РЗ - компаратор напряжений Р3003

Рисунок В.1

  • 1 ОПЕРАЦИИ И СРЕДСТВА ПОВЕРКИ

    • 1.1 При проведении поверки должны быть выполнены следующие операции и применены средства поверки с характеристиками, указанными в таблице 1.

    • 1.2 Допускается использовать другие приборы, имеющие нормируемые метрологические характеристики, аналогичные указанным в таблице 1, обеспечивающие требуемую погрешность измерений и режимы испытаний, а также специализированные устройства типа УПП802М.

    • 1.3 Все средства измерений должны иметь действующие документы об их поверке или аттестации.

Таблица 1

Наименование операции

Номер пунк та

Наименование средств измерений и (или) основные технические характеристики

Обязательность проведения операции при

выпуске из производства и ремонте

Эксплуатации и хранении

1. Внешний осмотр

4.1

Да

Да

2. Определение электрического сопротивления изоляции

4.2.1

Мегаомметр Ф4101

Основная погрешность диапазона измерений ±2,5%; диапазон измерений 10-200 МОм

Да

Да

3 Проверка электрической прочности изоляции

4.2.2

Испытательная установка для проверки электрической прочности изоляции, УПУ-10

Выходное напряжение посоянное и переменное, регулируемое от 0 до 10 кВ

Да

Нет

4. Определение основной приведенной погрешности

4.2.3

Источник питания трехфазного тока МГ6800 Ток 0,005-10 А; напряжение 13-420 В; частота 50-1000 Гц

Да

Да

Вольтметр Д50552

Класс точное™ 0,1; диапазон измеряемого напряжения 0-600 В

Амперметр Д50541

Класс точное™ 0,1; диапазон измеряемого тока 0-10 А; нормальная область частот 45-500 Гц

Магазин сопротавлений РЗЗ

Класс точное™ 0,2; величина сопротивлений от

0,1 до 99999,9 Ом

Катушка сопротивлений образцовая Р331,100

Ом

Класс точное™ 0,01; РноМ=0,1 Вт, РМах=1 Вт

Компаратор напряжений Р3003

Основная погрешность +0,005 %; диапазон измерений от 0,01 мВ до 11,1 В

  • 2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ И ТРЕБОВАНИЯ К

КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ

  • 2.1  При проведении поверки должны быть соблюдены требования ТКП 181-2009 «Правила технической эксплуатации электроустановок потребителей».

  • 2.2 Лица, осуществляющие поверку, должны иметь квалификационную группу не ниже четвертой.

  • 3 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 3.1 При проведении поверки должны соблюдаться нормальные условия, указанные в таблице 2.

    • 3.2 До проведения поверки ИП должен быть выдержан при температуре и относительной влажности окружающего воздуха, указанных в таблице 2, не менее 4 часов.

    • 3.3 Работа с поверяемым ИП и со средствами его поверки должна произво

диться в соответствии с их инструкциями по эксплуатации. Таблица 2

Влияющий фактор

Нормальное значение

1 Температура окружающего воздуха, °C

20±2

2 Относительная влажность окружающего воздуха, %

30-80

3 Атмосферное давление, кПа (мм. рт. ст.)

84-106 (630-800)

4 Напряжение питания, В

220±5

5 Частота питания, Гц

50±0,5;

6 Форма кривой тока и напряжения источника питания

Синусоидальная с коэффициентом гармоник не более 5 %

7 Сопротивление нагрузки, кОм

2,5±0,5; 0,4±0,1

8 Магнитное и электрическое поля

Практическое отсутствие магнитного и электрического полей, кроме земного магнитного поля

9 Время установления рабочего режима при номинальных входных сигналах, ч

0,5

10 Положение

Любое

11 Частота переменного тока измеряемой цепи

50±0,5;

12 Форма кривой тока и напряжения входного сигнала

Синусоидальная с коэффициентом высших гармоник не более 2 %

  • 4 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 4.1 Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие ИП следующим требованиям:

  • - соответствие комплектности требованиям паспорта;

  • - совпадение номера ИП с указанным в паспорте;

  • - наличие клейма и четкой маркировки;

  • - отсутствие механических повреждений наружных частей ИП.

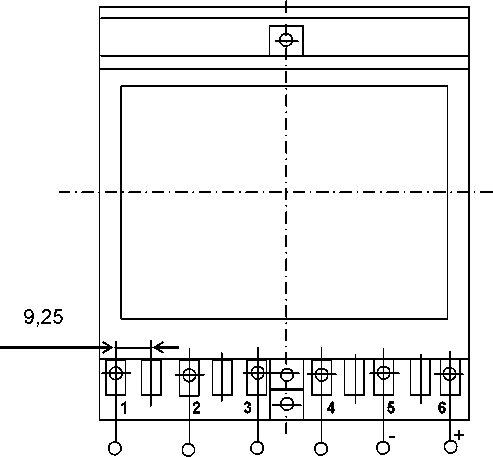

ПРИЛОЖЕНИЕ А

(справочное) Расположение клемм подключения

вход        ~ 220 В       выход

50 Гц

Рисунок А. 1 - Расположение клемм подключения ИПЕ854М/Х, Е855М/Х

1

2

3

4

5

6

;     ; I ; I-

Вход          ~ 220 В          Выход

50 Гц

Рисунок А.2 - Схема электрическая подключения ИП Е854М/хС, Е855М/хС

  • 5 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

    • 5.1 Результаты поверки должны быть занесены в протокол. Форма протокола приведена в приложении Г.

    • 5.2 При положительных результатах первичной (при выпуске из производства) поверки поверитель в разделе паспорта «Сведения о поверке» ставит свою подпись, удостоверенную клеймом, указывает дату поверки, а также наносит оттиск поверительного клейма на один из крепежных винтов ИП.

    • 5.3 При положительных результатах периодической поверки поверитель ставит клеймо на ИП, результаты поверки заносит в протокол, отметка о поверке регистрируется в журнале, выдается свидетельство о поверке.

    • 5.4 При отрицательных результатах поверки ИП изымается из обращения и применения, поверитель производит погашение клейма в паспорте, ставит подпись и дату, а также производит погашение клейма на крепежном винте и выдает извещение о непригодности. ИП передается в ремонт, после ремонта подвергается повторной поверке.

  • 4.2 Определение метрологических характеристик

  • 4.2.1 Определение электрического сопротивления изоляции

Определение электрического сопротивления изоляции проводить на постоянном токе мегаомметром с номинальным напряжением 500 В. Отсчет показаний по мегаомметру производить по истечение 1 мин после приложения напряжения к испытываемому ИП..

При проверке электрического сопротивления изоляции между цепями напряжение прикладывается между закороченными зажимами каждой из цепей, указанных в таблице 3.

При проверке сопротивления изоляции между всеми цепями и корпусом напряжение прикладывается между всеми, соединенными вместе клеммами подключения и металлическим электродом, который покрывает всю поверхность корпуса, за исключением выступающей части клемм подключения.

Изделие считается выдержавшим испытания, если измеренные значения сопротивления изоляции не менее значений, указанных в таблице 3.

  • 4.2.2 Проверка электрической прочности изоляции

Проверку электрической прочности изоляции проводить на установке, позволяющей плавно повышать напряжение от нуля до заданного значения с мощностью на стороне высокого напряжения не менее 0,5 кВ-A, со скоростью, допускающей возможность отсчета показаний вольтметра, но не более 100 в в секунду.

При проверке электрической прочности изоляции между цепями испытательное напряжение прикладывается между закороченными зажимами каждой из цепей, указанных в таблице 3.

При проверке прочности изоляции между всеми цепями и корпусом испытательное напряжение прикладывается между всеми, соединенными вместе клеммами подключения и металлическим электро дом, который покрывает всю поверхность корпуса, за исключением выступающей части клемм подключения.

Изделие считается выдержавшим испытание, если во время испытания не произошло пробоя или перекрытия изоляции

Таблица 3

Наименование цепей

Температура (20±5)0 С, влажность до 80 %

Испытательное напряжение, кВ

Сопротивление изоляции, МОм

Корпус - остальные цепи

3,0

4,0*

40

Вход - остальные цепи

4,0

1,5**

40

Цепь питания - выходная цепь

3,0

40

Примечания:

* - для ИП с диапазоном измерений преобразуемого входного сигнала от 0 до 400 В и от 0 до 500 В.

** - для ИП с диапазоном измерений преобразуемого входного сигнала 0-125 В.

  • 4.2.3 Определение основной приведенной погрешности

Основную приведенную погрешность ИП проверяют в нормальных условиях, указанных в таблице 2, по истечению 30 мин после включения ИП.

За основную приведенную погрешность ИП (кроме Е855М/2, Е855М/2С) принимается наибольшая по абсолютному значению разность между измеренным образцовым прибором значением выходного сигнала при точном выставлении входного сигнала по образцовому прибору и расчетным значением выходного сигнала, отнесенную к нормирующему значению выходного сигнала.

Основную приведенную погрешность у, в процентах, определяют по формуле

А вых “ Авых. расч

(4.1)

у =---------------------------100

Авых. н

где:    Авых — значение выходного тока, измеренное с помощью образцового прибо

ра;

Авых расч — расчетное значение выходного сигнала для данного значения входного сигнала (таблица 4);

Авых н — нормирующее значение выходного сигнала, равное наибольшему значению диапазона изменений выходного сигнала.

При измерении выходного сигнала ИП с выходом по току образцовым прибором напряжения АВых определяют по формуле

Авых

(4.2)

А ВЫХ

R

где: Авых— показания образцового прибора напряжения на выходе ИП;

R — значение сопротивления образцовой катушки, на котором производится измерение падения напряжения выходного сигнала.

За основную приведенную погрешность ИП Е855М/2, Е855М/2С принимается наибольшая по абсолютному значению разность между действительным значением входного сигнала, измеренным образцовым прибором на входе ИП, и расчетным значением входного сигнала, отнесенную к нормирующему значению входного сигнала, при точном выставлении выходного сигнала.

Основную приведенную погрешность у, в процентах, определяют по формуле

АВх “ АВх. р

у =-----------------------100                          (4.3)

Авх. н

где:    Авх — значение входного напряжения, измеренное образцовым прибором на

входе ИП;

Авх р — расчетное значение входного сигнала, приведенное в таблице 4, определяемое по формуле 6.4;

Авх н — нормирующее значение входного сигнала

Авых ~ А ВЫХ      „                           /д д\

Авх. р-----------------------вх

к

где: Авых — действительное значение выходного сигнала, установленное по образцовому средству измерений;

А вых— начальное значение измерения выходного сигнала преобразователя;

К — коэффициент преобразования;

А вх — начальное значение диапазона измерений входного сигнала.

Схемы подключения приведены в приложении А, схемы поверки ИП приведены в приложениях Б и В. Расчетные значения входных и выходных сигналов приведены в таблице 4.

При использовании устройства поверочного переносного УПП802М отсчет основной приведенной погрешности производится по показаниям индикатора цифрового отсчетного устройства в режиме поверки для входного сигнала, равного 0, 20, 40, 60, 80, 100 % его максимального значения.

Таблица 4

Модификация

Расчетные значения входных сигналов

Расчетные

Значения выходного сигнала, мА

Е854М/1

0

0

0

0

0

Е854М/1С

0,1 А

0,2 А

0,5 А

1,0 А

1,0

0,2 А

0,4 А

1,0 А

2,0 А

2,0

0,3 А

0,6 А

1,5 А

3,0 А

3,0

0,4 А

0,8 А

2,0 А

4,0 А

4,0

0,5 А

1,0 А

2,5 А

5,0 А

5,0

Е854М/2

0

0

0

0

4,0

Е854М/2С

0,1 А

0,2 А

0,5 А

1,0 А

7,2

0,2 А

0,4 А

1,0 А

2,0 А

10,4

0,3 А

0,6 А

1,5 А

3,0 А

13,6

0,4 А

0,8 А

2,0 А

4,0 А

16,8

0,5 А

1,0 А

2,5 А

5,0 А

20,0

Е855М/1

0

0

0

0

0

Е855М/1С

25 В

50 В

80 В

100 В

1,0

50 В

100 В

160 В

200 В

2,0

75 В

150 В

240 В

300 В

3,0

100 В

200 В

320 В

400 В

4,0

125 В

250 В

400 В

500 В

5,0

Е855М/2

75 В

0

Е855М/2С

85 В

1,0

95 В

2,0

105 В

3,0

115 В

4,0

125 В

5,0

Е855М/3

0

0

0

0

4,0

Е855М/ЗС

25 В

50 В

80 В

100 В

7,2

50 В

100 В

160 В

200 В

10,4

75 В

150 В

240 В

300 В

13,6

100 В

200 В

320 В

400 В

16,8

125 В

250 В

400 В

500 В

20,0

7
