Методика поверки «СИГНАЛИЗАТОРЫ СГГ-6» (ИБЯЛ 413 531.005 ИП)

СОГЛАСОВАНА

Д.И.МЕНДЕЛЕЕВА

ЗАМ. ДИРЕКТОРА

РИБОР"

V Н. Г.АНТОНОВ

/<?

***************************************************************

************************ * * ******* ****************************** *

• *                                   ИБЯЛ.413531.005 ИП Л.4

• *

*

• *                                 ПРОДОЛЖЕНИЕ ТАБЛИЦЫ 2

• *

• *                  I НАИМЕНОВНИЕО О Б Р А ЗООООО О СРЕД^ВО ИЗМЕРЕИИИ*

• *  НОМЕР ПННТТО  I АЛЛ ОСПОМОГАТЕЕЬННОО ОРЕДСТТО ООВЕЕРИ,

• *                 I НОМРО ДОКУМЕТАО РЕГЛАМЕНТЛРУЮЕООО ТЕХНИЕЕС-*

• *  ДОНПМЕНТА О   I ОКНЕ ОРЕБООТАНЯ О ОРЕДСТВУ,РАЗРЯД ОО ООСУп

• *                   I ДАРСТВЕНООИ ПОВЕРОЧНОО СХЕЕО О ( ЕЛЕЙ)

• *  ПОТЕРНЕ       О ОСНОВНЬЮ ТЕХНЛЧЕСЕЛО ХАРАКТЕРИСТИК

• *

• *                        I

• *                   I 4.ВЕНТЛНО ТОЧНОО РЕГУЛИРОВКИ АПИ4.463.00О

• *                        I

• *                  I 5.ИНДИКАТОР РАСХОДА ИБЯЛ.418622.003-0О

• *                         I

• *                   I 6.СЕКУНДОМЕР СОИ пр-2А-5-221,КЛ.3,

• *                        I

• *                  I ООЕТ 5072-79

• *                        I

• *                 I 7.Ф0ЛЫА АЛЮМИНИЕВАЯ АД1, ГОСТ 4784-74

• *                        I

• *                        I

• *                         I

• *   ПРИМЕЧАНИЕ.  ДОПУСКАЕТСЯП РИМЕНЕНИЕ Д РДГИХ С РЕДСТВ П ОПЕР-

• *

• *                 НИ^ОТЛИЧНЫ* ОТ ПЕРЕЧИСЛЕННЫ/гНО ПРИ ПСЛООИИ *

• *

• *                  ОБЕСПЕЧЕНИЯ НЕООХОДЕМОО ТОЧНОСТИ.

• *

*

*

• *                    3. ТРЕБООАНИЯ БЕЗОПАСНОСТИ

• *

• *       3.1. ПРИ ПРООЕДЕНИИ ПООЕРНИ ДОЛЖНЫ БЫТЬ СОБЛЮДЕНЫ СЛЕ-*

• *

• *  ДУЮЩИЕ ТРЕБООАНИЯ БЕЗОПАСНОСТИ:

• *

• *       3.1.1.ДОЛЖНЫ ОЫПОЛНЯТНСЯ ТРЕБООАНИЯ ТЕХНЕНИ БЕЗОПАСНО-*

• *

• *  СТИ О СООТОЕТСТОИИ С ПРАОИЛАМИ ПСТРООСТОА И БЕЗОПАСНОЙ ЭНС-*

• *

• *  ПЛПАТАЦИЕО СОСПДООгРАБОТАЮЩИ* ПОД ДАОЛЕНИЕМ',ПТОЕРЖДЕННЫМИ *

• *

• *  ООСООРТЕ*НАДЗОРОМ 25.12.78?

• *

• *       3.1.2 О СИГНАЛИЗАТОРА* ПРИСПТСТОПЕТ НАПРЯЖЕНИЕ, ОПАС- *

• *

• *  НОЕ ДЛЯ ЖИЗНИ ЧЕЛООЕНА;

• *

• *       3.1.3 НЕ ДОППСНАЕТСЯ СБРАСЫОАТН ПОС О АТМОСФЕРП РАБО- *

• *

• *  ЧИ* ПОМЕЩЕНИЙ;

• *

• *       3.1.4 ПОМЕЩЕНИЕ ДОЛЖНО БЫТЬ ОБОРПДООАНО ПРИТОЧНО-ОЫ- *

• *

• *  ТЯЖНОО ОЕНТИЛЯЦИЕО;

• *

• *       3.1.5 О ПОМЕЩЕНИИ ЗАПРЕЩАЕТСЯ ПОЛНЗООАТНСЯ ОТНРЫТЫМ *

• *

• *  ООНЕМ И НПРИТН.

• *

• *       3.1.6 Н ПООЕРНЕ ДОППСНАЮТСЯ ЛИЦA,ИЗПЧИТШЕЕ ТЕ*НИЧЕСНОЕ*

• *

• *  ОПИСАНИЕ ИБЯЛ 413531.005ТО И ПРОШЕДШИЕ НЕООХОДИМЫО ИНСТРПН-*

• *

• *  ТАЖ.

• *

ИБЯЛ 413531.005 ИП Л.5

X

4. УСЛОВИЯ ПОВЕРКИ

*

• 4.1 ПРИ ПРОВЕДЕНИИ ПОВЕРКИ ДОЛЖНЫ БЫТЬ СОБЛЮДЕНЫ

х СЛЕДУЮЩИЙ УСЛОВИЯ:

о

ТЕМПЕРАТУРА ОКРУЖАЮЩЕГО ООДУУХА        (20+-5> С;

х

ВЛАЖНОТЬА ОКРУЖАЮЩЕГО ОДУУАА А          (30 - 80)X;

х

АТМОСФЕРНЕА ДАВЛЕНИА                     (84 - 106,7)кПа;*

х

НАПРЯЖЕНЕА 1^14Т^НЯА                          (220 + - 11) В; х

х

ЧАСТОТА ПИТАНИЯ                          (50+-D Гц;     х

х

х

х

• 4.2. МЕХАНИЧЕСКИЕ ВОЗДЕЙСТВИЯ, ВНЕШНИЕ ЭЛЕКТРИЧЕСКИЕ И х

х МАГНИТНЫЕ ПОЛЯ (КРОМЕ ПОЛЯ ЗЕМЛИ) ДОЛЖНЫ БЫТЬ ИСКЛЮЧЕНЫ. х

х

х

х

5 . ПОДГОТОКАА А ПОВЕРЕА

х

• 5... а ПЕРЕД ПРОВЕДЕНИЕМ ПОВЕРКИ НЕОБХОДИМО ВЫПОЛНИТ А

х СЛЕДУЮЩИЕ ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ:

х ОЗНАКОМИТЬСЯ С ТЕХНИЧЕСКИМ ОПИСАНИЕМ И ИНСТРУКЦИЕЙ ПО х

х ЭКСПЛУАТАЦИИ СИГНАЛИЗАТОРОВ;

х ВЫПОЛНИТЬ МЕРОПРИЯТИЯ ПО ОБЕСПЕЧЕНИЮ УСЛОВИЙ БЕЗОПАСНО-» х СТИ;                                                                        х

* ВЫДЕРЖАТЬ СИГНАЛИЗАТОР И ПГС-ГСО ПРИ ТЕМПЕРАТУРЕ ПОВЕР-х

х

КИ НЕЕ МЕНЕЕ 8 ЧАСОВ;                                               х

х ПРОВЕРИТЬ КОМПЛЕКТНОСТЬ СИГНАЛИЗАТОРА В СООТВЕТСТВИИ х

х С НОРМАТИВНО-ТЕХНИЧЕСКОЙ ДОКУМЕНТАЦИЕЙ;                    х

х ПЕРЕД ПОВЕРКОЙ СИГНАЛИЗАТОР ДОЛЖЕН БЫТЬ УСТАНОВЛЕН В х

х

РАБОЧЕМ ПОЛОЖЕНИИ СОГЛАСНО ТЕХНИЧЕСКОМУ ОПИСАНИЮ И ИНСТРУК-х

х

ЦИИ ПО ЭКСПЛУАТАЦИИ И ПРОГРЕТ В ЕЕЕНИИД Д ни.

ИБЯЛ 413531.005 ИП Л.6

6. ПРОВЕДЕНИЕ ПОВЕРКИ

• 6.1. ВНЕШНИЙ ОСМОТР.

• 6.1.1. ПРИ ПРОВЕДЕНИИ ВНЕШНЕГО ОСМОТРА СИГНАЛИЗАТОРА ДОЛЖНО БЫТЬ УСТАНОВЛЕНО:

6. 1.1.1. ОТСУТСТВИЕ МЕХАНИЧЕСКИХ ПОВРЕЖДЕНИЙ (ЦАРАПИН, ВМЯТИН И. ДР.).ВЛИЯЮЩИХ НА МЕТРОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИГНАЛИЗАТОРА;

• 6.1.1.2. НАЛИЧИЕ ПЛОМБ;

6.1.1.3 НАЛИЧИЕ МАРКИРОВКИ ВЗРЫВОЗАЩИТЫ И ПРЕДУПРЕДИТЕЛЬНОЙ НАДПИСИ;

6. 1.1. 4 ИСПРАВНОСТЬ ОРГАНОВ УПРАВЛЕНИЯ, НАСТРОЙКИ И КОРРЕКЦИИ (КНОПКИ,ПЕРЕКЛЮЧАТЕЛИ И ДР.)

• 6.2 ОПРОБОВАНИЕ.

• 6.2.1 ПРООЕРКК ЭЛЕКТРИЧЧСККЙ ППРОНООТИ ИИОЛЛЯИИ

6. 2. 1.1 ПРОВЕРКУ ПРОИЗВОДИТЬ НА ПРОБОЙНОЙ УСТАНОВКЕ УНУ- 1 ОМ.

6. 2. 1.2. ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ ДОЛЖНО БЫТЬ ОТКЛЮЧЕНО, БЛОК ДАТЧИКА И КЛАПАН ДОЛЖНЫ БЫТЬ ОТСОЕДИНЕНЫ ОТ БЛОКА СИГНАЛИЗАЦИИ И ПИТАНИЯ, АНАЛИЗИРУЕМЫЕ СМЕСИ НЕ ДОЛЖНЫ ПОДАВАТЬСЯ НА СИГНАЛИЗАТОР.

6. 2. 1.3. ИСПЫТАТЕЛЬНОЕ, ПРАКТИЧЕСКИ СИНУСОИДАЛЬНОЕ НАПРЯЖЕНИЕ 1500 В И ЧАСТОТОЙ 50 Гц ПРИКЛАДЫВАТЬ МЕЖДУ СОЕДИНЕННЫМИ ВМЕСТЕ КОНТАКТАМИ 1,2 ВИЛКИ КАБЕЛЯ ПИТАНИЯ И СОЕДИНЕННЫМИ ЛЕПЕСТКАМИ 1-4 ГРУППЫ ЛЕПЕСТКОВ XI И НАПРЯЖЕНИЕ 500 В ПОСТОЯННОГО ТОКА ПРИКЛАДЫВАТЬ МЕЖДУ СОЕДИНЕННЫМИ ВМЕСТЕ ЛЕПЕСТКАМИ 1-4 ГРУППЫ ЛЕПЕСТКОВ XI И СОЕДИНЕННЫМИ ВМЕСТЕ ЛЕПЕСТКАМИ 12.13 ГРУППЫ ЛЕПЕСТКОВ ХЗ - ДЛЯ СИГНАЛИЗАТОРА СГГ-6-02.

ПРИ ПРОВЕРКЕ СИГНАЛИЗАТОРА СГГ-6-02-2.02 НЕОБХОДИМО СНЯТЬ ПРЕДОХРАНИТЕЛЬ F-3.

ДЛЯ СГГ-6-01 МЕЖДУ СОЕДИНЕННЫМИ ВМЕСТЕ ЛЕПЕСТКАМИ 12.13 ГРУППЫ ЛЕПЕСТКОВ ХЗ И СОЕДИНЕННЫМИ ВМЕСТЕ КОНТАКТАМИ 1,2 ВИЛКИ КАБЕЛЯ ПИТАНИЯ ПРИКЛАДЫВАТЬ 500 В ПОСТОЯННОГО ТОКА.

6. 2. 1.4. ПОДАЧУ ИСПЫТАТЕЛЬНОГО НАПРЯЖЕНИЯ НАЧИНАТЬ ОТ НУЛЯ ИЛИ ВЕЛИЧИНЫ РАБОЧЕГО НАПРЯЖЕНИЯ. ПОДНИМАТЬ НАПРЯЖЕНИЕ ПЛАВНО ИЛИ СТУПЕНЯМИ , НЕ ПРЕВЫШАЮЩИМИ 10Z ИСПЫТАТЕЛЬНОГО НАПРЯЖЕНИЯ. ЗА ВРЕМЯ ОТ 5 ДО 20 с.

----------------------------------------------------------------X

*****************************ч****************<***э-*>*********** I

• *

• *                                 ИБЯЛ 413531.005 ИП      Л.7

• *

• *       ИСПЫТУЕМЫЕ ЦЕПИ ВЫДЕРЖИВАТЬ ПОД ИСПЫТАТЕЛЬНЫМ НАПРЯЖЕ-* I

• *                                                                            *

• *   НИЕМ В* ТЕЧЕНИЕ 1 МИН, ПОСЛЕ ЧЕГО НАПРЯЖЕНИЕ ПЛАВНО ИЛИ    *

• *                                                                            *

• *   СТУПЕНЯМИ СНИЗИТЬ ДО НУЛЯ ИЛИ БЛИЗКОГО К РАБОЧЕМУ ЗА ВРЕ- *

• *                                                                            *

• *   МЯ ОТ 5 ДО 20 С.                                                *

• *                                                                         *

• *       6.2.1.5. СИГНАЛИЗАТОР СЧИТАЕТСЯ ГОДНЫМ К ПРИМЕННИЮЮ,

• *                                                                         *

• *   ЕСЛИ ЗА ВРЕМЯ ИСПЫТАНИЙ НЕ НАБЛЮДАЕТСЯ ПРИЗНАКОВ ПРОБОЯ   *

• *                                                                         *

• *   ИЛИ ПОВЕРХНОСТНОГО ПЕРЕКРЫТИЯ ИЗОЛЯЦИИ.                   *

• *                                                                         *

• *       6.2.2. ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ * I

• *                                                                            *

• *       6.2.2.1. БЛОК ДАТЧИКА ДОЛЖЕН БЫТЬ ОТСОЕДИНЕН ОТ БЛОКА * I

• *                                                                         *

• *   ПИТАНИЯ И СИГНАЛИЗАЦИИ,ЭЛЕКТРИЧЕСКОЕ ПИТАНИЕ ДОЛЖНО БЫТЬ  *

• *                                                                         *

• *   ОТКЛЮЧЕНО.АНАЛИЗИРУЕМЫЕ СМЕСИ НЕ ДОЛЖНЫ ПОДАВАТЬСЯ НА     *

• *                                                                         *

• *   СИГНАЛИЗАТОР.                                                  *

• *                                                                         *

• *       ИСПЫТАТЕЛЬНОЕ НАПРЯЖЕНИЕ 500 В ПРИ ПРОВЕРКЕ БЛОКА СИГ-* I

• *                                                                         *

• *   НАЛИЗАЦИИ И ПИТАНИЯ ПРИКЛАДЫВАТЬ МЕЖДУ КОНТАКТАМИ ВИЛКИ,  *

• *                                                                         *

• *   СОЕДИНЕННЫМИ ВМЕСТЕ И КОРПУСОМ» ПРЕДВАРИТЕЛЬНО ОБЕРНУТЫМ  *

• *                                                                         *

• *   АЛЮМИНИЕВОЙ ФОЛЬГОЙ.                                         *

• *                                                                         *

• *       6.2.2.2 ОТСЧИТЫВАНИЕ ПОКАЗАНИЙ ПРОВОДИТЬ ЧЕРЕЗ 10 С   *

• *                                                                            *

• *   ИЛИ, ЕСЛИ ПОКАЗАНИЯ НЕ УСТАНАВЛИВАЮТСЯ» ЧЕРЕЗ 1 МИН ПОСЛЕ *

• *                                                                            *

• *   ПРИЛОЖЕНИЯ ИСПЫТАТЕЛЬНОГО НАПРЯЖЕНИЯ.                      *

• *                                                                         *

• *       6.2.2.3 СИГНАЛИЗАТОР СЧИТАЕТСЯ ГОДНЫМ К ПРИМЕНЕНИЮ,   *

• *                                                                            *

• *   ЕСЛИ ЭЛЕКТРИЧЕСКОЕ СОПРОТИВЛЕНИЕ ИЗОЛЯЦИИ НЕ МЕНЕЕ 20 MOM.*

• *                                                                         *

• *       6.2.3 ПРОВЕРКА РАБОТОСПОСОБНОСТИ.                      *

• *                                                                         *

• *       6.2.3.1 ПРОВЕРКУ УСТРОЙСТВА ДЛЯ КОНТРОЛЯ ИСПРАВНОСТИ  *

• *                                                                            *

• *  СИГНАЛИЗАТОРА ПРОИЗВОДИТЬ ПУТЕМ ИММИТАЦИИ ПЕРЕГОРАНИЯ ЧУВ- *

• *                                                                            *

• *  СТВИТЕЛЬНОГО ЭЛЕМЕНТА.                                       *

• *                                                                            *

• *       ОТСОЕДИНИТЬ ПРОВОДА»СРЕДТНЯЮЩТЕ КОНТАКТ N2 БЛОКА ДАТ- * I

• *                                                                            *

• *  ЧИКА С БЛОКОМ ЭЛЕКТРОПИТАНИЯ И СТГНАЛТЗAЦИИ»ПРИ ЭТОМ ДОЛ-  *

• *                                                                         *

• *  ЖЕН ПОГАСНУТЬ СВЕТОДИОД VI ЗЕЛЕНОГО СВЕТА НА БЛОКЕ ДАТЧИКА.*

• *



• *       6.2.3.2 СИГНАЛИЗАТОР СЧИТАЕТСЯ ГОДНЫМ К ПРИМЕНЕНИЮ,

• *

• *  ЕСЛИ ПРИ ИММИТАЦИИ ПЕРЕГОРАНИИ ЧУВСТВИТЕЛЬНЫХ ЭЛЕМЕНТОО _3

• *                                    i fr»t i fit trr i-tgJQJLL&iCAo'

• *  ГАСНЕТ ЗЕЛЕНЫЙ СВЕТОДИОД В БлОКЕ ДАТЧкИКк'вВ/ЕгОжЕ ПИТАНИЯ

• *                                                              '

• *  И СИГНАЛИЗАЦИИ ПРИ ПЕРЕГОРАНИИ ЧУВСТВИТЕЛЬНЫХ ЭЛЕМЕНТОВ

• *

* ДАТЧИКА СРАБАТЫВАЕТ АВАРИЙНАЯ СИГНАЛИЗАЦИЯ КЛАПАНА ЛЕЕКТРО*И I

ИБЯЛ 413531.005 ИП Л.8

• 6.3 ОПРЕДЕЛЕНИЕ МЕТРОЛОГИЧЕСКИХ ХАРАКТЕРИСТИК

I          6.3.1 ПРОВЕРКА ПОРОГА СРАБАТЫВАНИЯ СИГНАЛИЗАЦИИ И ОСНОВНОЙ АБ

СОЛЮТНОЙ ПОГРЕШНОСТИ СРАБАТЫВАНИЯ ПОРОГОВОГО УСТРОЙСТВА.

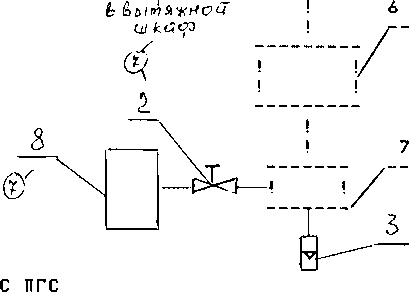

• 6.3.1.1 ДЛЯ ПРОВЕРКИ СИГНАЛИЗАТОРА СОБРАТЬ УСТАНОВКУ ПО СХЕМЕ

РИС.1. РАСХОД ПГС УСТАНАВЛИВАТЬ ПО ИНДИКАТОРУ РАСХОДА ( ПО РИСКЕ),

I

РАВНЫМ (0.84-0,08) л/мин.

• 6.3.1.2 ПЕРЕД ПРОВЕРКОЙ СИГНАЛИЗАТОР ДОЛЖЕН ВЫТЬ ПРОГРЕТ В ТЕЧЕНИЕ 3. мин.

• 6.3.1.3 ПРОВЕРКУ ПОРОГА СРАБАТЫВАНИЯ СИГНАЛИЗАЦИИ И ОСНОВНОЙ АБСОЛЮТНОЙ ПОГРЕШНОСТИ СРАБАТЫВАНИЯ ПОРОГОВОГО УСТРОЙСТВА ПРОВОДИТЬ ПУТЕМ ПОСЛЕДОВАТЕЛЬНОГО ПРОПУСКАНИЯ ЧЕРЕЗ СИГНАЛИЗАТОР

ПГС NN1 - 2 - 3. ОТСЧЕТ ВРЕМЕНИ СРАБАТЫВАНИЯ СИГНАЛИЗАТОРА ПРОИЗВОДИТЬ ЧЕРЕЗ 3 мин С МОМЕНТА ПОДАЧИ ПГС N1 И ПГС N2.

• 6.3.1.4 РЕЗУЛЬТАТЫ ПОВЕРКИ СЧИТАЮТСЯ ПОЛОЖИТЕЛЬНЫМИ,

ЕСЛИ ВЫПОЛНЯЮТСЯ СЛЕДУЮЩИЕ УСЛОВИЯ:

I

• 1) ПРИ ПОДАЧЕ НА ДАТЧИК ПГС N2 СИГНАЛИЗАЦИЯ НЕ СРАБАТЫВАЕТ;

КЛАПАН ДОЛЖЕН ОСТАВАТЬСЯ ОТКРЫТЫМ.

• 2) ПРИ ПОДАЧЕ НА ДАТЧИК ПГС N3 СИГНАЛИЗАЦИЯ СРАБАТЫВАЕТ В ТЕЧЕНИЕ НЕ

; БОЛЕЕ, ЧЕМ ЧЕРЕЗ 15 с. КЛАПАН ДОЛЖЕН СРАБОТАТЬ (ЗАКРЫТЬСЯ).

■ ПРИМЕЧАНИЕ- ПОВЕРКУ СИГНАЛИЗАТОРА. ЭКСПЛУАТИРУЕМОГО БЕЗ ЭЛЕКТРОМАГНИТНОГО КЛАПАНА, ПО П.6.3.1 ПРОВОДИТЬ ПО СХЕМЕ РИС.У, НО БЕЗ ИСПОЛЬЗОВАНИЯ КЛАПАНА ПОЗ.7. СИГНАЛИЗАТОР СЧИТАЕТСЯ ГОДНЫМ К ПРИМЕНЕНИЮ, ЕСЛИ СВЕТОВАЯ И ЗВУКОВАЯ СИГНАЛИЗАЦИЯ УДОВЛЕТВОРЯЮТ ТРЕБОВАНИЯМ П.6.3.1.41)- 2).

• 6.3.2 ПРОВЕРКА ВРЕМЕНИ СРАБАТЫВАНИЯ СИГНАЛИЗАЦИИ.

• 6.3.2.1 ПРОВЕРКУ ВРЕМЕНИ СРАБАТЫВАНИЯ СИГНАЛИЗАЦИИ ПРОВОДЯТ ОДНОВРЕМЕННО С ПРОВЕРКОЙ ОСНОВНОЙ АБСОЛЮТНОЙ ПОГРЕШНОСТИ ПРИ ПРОПУСКАНИИ ЧЕРЕЗ СИГНАЛИЗАТОР ПГС N3. ЧЕРЕЗ 3 мин ПОСЛЕ ПРОПУСКАНИЯ ПГС N2 ПОДАТЬ ПГС N3 И ОДНОВРЕМЕННО ВКЛЮЧИТЬ СЕКУНДОМЕР.

• 6.3.2.2 РЕЗУЛЬТАТ ПОВЕРКИ СЧИТАТЬ ПОЛОЖИТЕЛЬНЫМ,ЕСЛИ ВРЕМЯ СРАБАТЫВАНИЯ СИГНАЛИЗАЦИИ НЕ ПРЕВЫШАЕТ 15 с.



I

БЛЛЛНН

ИБЯЛ 413531.005 ИП

С

ПГС

Isy! -1 I

К СИГНАЛИЗАТОРУ

ИНДКАТОРН РАХООАА

-СА-ККН-Н КОЛПДЧОК

ЛОКН ДТЧИКАА

РИС. 1

3

CCf

К*****»**********»***#****»»*********#*******#****»*#»»»»*»*»**

*

• *                                     ИБЯЛ 413531.005 ИП Л.10

• *

*

*

• *                7. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

• *

*

• *      7.1. РЕЗУЛЬТАТЫ ПОВЕРКИ ОФОРМЛЯЮТ ПРОТОКОЛОМ ПР0ИЗВ0- *

• *

« ЛЬНОЙ ФОРМЫ.

*

• *      7.2. СИГНАЛИЗАТОРЫ,УДОВЛЕТВОРЯЮЩИЕ ТРЕБОВАНИЯМ НАСТО- *

х

• *  ЯЩЕЙ ИНСТРУКЦИИ ПО ПОВЕРКЕ, ПРИЗНАЮТ ГОДНЫМИ К ПРИМЕНЕНИЮ,

• *

• *  И КЛЕЙМЯТ ПУТЕМ НАНЕСЕНИЯ ОТТИСКА ПОВЕРИТЕЛЬНОГО КЛЕЙМА НА

• *

• *  КОРПУСЕ СИГНАЛИЗАТОРОВ (БЛОКЕ ДАТЧИКА, БЛОКЕ ПИТАНИЯ И СИГ-*

• •

• *  НАЛИЗАЦИИ).

• *

• *      7.3. ПРИ ОТРИЦАТЕЛЬНЫХ РЕЗУЛЬТАТАХ ПОВЕРКИ СИГНАЛИЗАТО-*

• *

• *  РЫ НЕ ДОПУСКАЮТСЯ К ЭКСПЛУАТАЦИИ. КЛЕЙМО ГАСЯТ. В ПАСПОРТЕ

• *

• *  ДЕЛАЮТ ОТМЕТКУ О НЕПРИГОДНОСТИ.

ХККХХХХХХХХХХХХХККХХКХХХХХХХХХХХХХХХХХХХХХООООХОООО:

ИБЯЛ 413531.005 ИП Л.11

ПРИЛОЖЕНИЕ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПГС-ГСО,

ИСПОЛЬЗУЕГШХ ДЛЯ ПОВЕРКИ СИГНАЛИЗАТОРА

ПРИМЕЧАНИЯ

1 X) - ПОСЛЕДНИЙ КОМПОНЕНТ - НЕОПРЕДЕЛЯЕМЫЙ-

ПГС -РСО НА СТАДИИ ОФОРМЛЕНИЯ-:        _

ФПП „ ПОСТАВЩИК СМЕСЕЙ В ЭКСПЛУАТАЦИИ- »СМОЛС1 I DKOEOlO "АНАЛИТ ■

3 ДОПУСКАЕТСЯ ИСПОЛЬЗОВАТЬ ГСО, НЕ УКАЗАННЫЕ В ДАННОМ ПР I ЛОИЕНИИ, ПРИ УСЛОВИИ СОБЛЮДЕНИЯ ТРЕБОВАНИЙ РАЗДЕЛА 6

ГОСТ 13320-81.

4 ОБЪЕМНАЯ»ДОЛЯ МЕТАНА 5,2В X = 100 X НКПР (СОГЛАСНО

ГОСТ 12.1.004-91).

ПРИ ПОСТАВКЕ СИГНАЛИЗАТОРОВ НА УКРАИНУ ИСПОЛЬЗОВАТЬ

ГСО N2X И N3y (ВМЕСТО ГСО N2 И N3 ДАННОГО ПРИЛОЖЕНИЯ):

+-0,04(0,а)! +—0,02(0,4) [3904

: !

+-0,06(1,1)! +—0,02(0,4) J4272
