Методика поверки «ГСОЕИ. Приборы электроизмерительные многофункциональные НЕВА-Тест 5320» (ТАСВ.411722.014 ПМ)

Федеральное государственное унитарное предприятие

«Всесоюзный научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

СОГЛАСОВАНО

ого директора еева» .Н. Пронин 2021 г.

Государственная система обеспечения единства измерений

Методика поверки

ТАСВ.411722.014 ПМ

Руководитель лаборатории госэталонов в области

электроэнергетики

ФГУП «ВНИИМ .И. Менделеева»

Г.Б. Гублер

Федеральное государственное унитарное предприятие

«Всесоюзный научно-исследовательский институт метрологии им. Д.И. Менделеева» (ФГУП «ВНИИМ им. Д.И. Менделеева»)

‘•Тайпит-

Технический директор 00 «Тайпит-ИП О.В. Хугаев 2021 г.

Государственная система обеспечения единства измерений

Методика поверки

ТАСВ.411722.014 ПМ

Разработчик:

Заместитель технического директора по разработке и сопровождению логического оборудования ООО «Тайпит-ИП» 22__О.А. Ануфриев

Настоящая методика устанавливает методы и средства первичной и периодических поверок Приборов электроизмерительных многофункциональных НЕВА-Тест 5320. изготавливаемых ООО «Тайпит - ИП», г. Санкт-Петербург.

Приборы электроизмерительные многофункциональные НЕВА-Тест 5320 (далее -приборы) предназначены для измерений электроэнергетических величин в однофазных и трехфазных цепях в промышленной области частот, в том числе: напряжений, токов, углов фазового сдвига, частоты, активной, реактивной и полной мощности.

Приборы электроизмерительные многофункциональные НЕВА-Тест 5320 обеспечивают прослеживаемость к:

• - Государственному первичному эталону единицы электрической мощности в диапазоне частот от 1 до 2500 Гц;

• - Государственному первичному специальному эталону единицы электрического напряжения (вольта) в диапазоне частот от 10 Гц до 3-10⁷ Гц;

• - Государственному первичному специальному эталону единицы силы электрического тока в диапазоне частот 20-1 • 10⁶ Гц.

Реализация данной методики поверки обеспечивается без использования прибора сравнения.

Примечание.

• 1 При пользовании настоящей методикой поверки целесообразно проверить действие ссылочных документов по соответствующему указателю стандартов, составленному по состоянию на 1 января текущего года и по соответствующим информационным указателям, опубликованным в текущем году.

Если ссылочный документ заменен (изменен), то при использовании настоящей методикой следует руководствоваться заменяющим (измененным) документом. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

• 2 Допускается проводить периодическую поверку для меньшего числа величин или на меньшем числе поддиапазонов измерений на основании письменного заявления владельца СИ, оформленного в произвольной форме.

2 ПЕРЕЧЕНЬ ОПЕРАЦИЙ ПОВЕРКИ

Таблица 1 - Перечень операций поверки

При проведении поверки прибора должны соблюдаться следующие условия:

• - температура окружающего воздуха, °C                             от +18 до +2 8;

• - относительная влажность воздуха, %                           от 30 до 80;

• - атмосферное давление, кПа (мм рт. ст.)                       от 84 до 106,7 (от 630 до 800)

К проведению поверки допускаются лица из числа сотрудников организаций, аккредитованных на право поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководство по эксплуатации на поверяемое средство измерений и имеющие стаж работы по данному виду измерений не менее 1 года.

При проведении поверки используется оборудование, указанное в таблице 4, которое обеспечивает требуемую точность передачи единиц величин поверяемым СИ.

Таблица 4

Примечания:

• 1 Допускается применять другие средства поверки, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.

• 2 Все средства поверки должны быть исправны, поверены и иметь сведения (отметки в формулярах или паспортах) о поверке.

• 3 Работа с эталонными средствами измерений должна производиться в соответствии с их эксплуатационной документацией.

К проведению поверки допускаются лица, прошедшие проверку знаний правил техники безопасности и эксплуатации электроустановок напряжением до 1000 В и имеющие квалификационную группу по технике безопасности не ниже III.

Перед поверкой должны быть выполнены следующие мероприятия:

• 1. Проверены документы, подтверждающие электрическую безопасность.

• 2. Проведены технические и организационные мероприятия по обеспечению безопасности

проводимых работ в соответствии с ГОСТ 12.2.007.0-75.

• 3. Все средства измерений, участвующие в поверке, должны быть надежно заземлены.

При проведении внешнего осмотра должно быть установлено соответствие поверяемого прибора следующим требованиям:

• 1. Комплектность должна соответствовать формуляру.

• 2. Не должно быть механических повреждений, которые могут повлиять на работу прибора

(повреждение корпуса, соединителей, кабелей, дисплея, клавиатуры и других изделий в соответствии с комплектом поставки). Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть чёткими и ясными.

• 3. Все разъёмы, клеммы и измерительные провода не должны иметь повреждения и должны

быть чистыми.

• 4. Маркировка должна быть четкой и содержать:

наименование и тип прибора НЕВА-Тест 5320;

класс точности прибора;

товарный знак предприятия-изготовителя;

заводской номер прибора;

дата изготовления;

вид питания, номинальное напряжение питания, частота сети; потребляемая мощность;

знак утверждения типа СИ;

знак соответствия Техническим регламентам ЕАЭС;

напряжение пробоя;

надпись: «Сделано в России».

При наличии дефектов поверяемый прибор бракуется и направляется в ремонт.

• 8.1 Перед проведением поверки необходимо выполнить следующие операции:

• - выдержать прибор в условиях окружающей среды, указанных в п.2, не менее 1ч;

• - соединить зажимы заземления используемых средств поверки с контуром заземления;

• - подключить прибор и средства поверки к сети переменного тока, включить и дать им прогреться в течение времени, указанного в технической документации на них.

• 8.2 Проверка функционирования прибора проводится путем визуального наблюдения за работой в различных режимах, при максимальных и минимальных значениях входных сигналов:

• - произведите подготовку прибора к работе согласно руководству по эксплуатации;

• - подключите прибор к Установке НЕВА-Тест 3303 согласно рисунка А1 приложения А;

• - включите прибор в соответствии с руководством по эксплуатации, не более чем через одну минуту после включения питания должны завершиться процедуры самотестирования и инициализации, а на дисплее прибора, должно индицироваться главное меню;

• - проверьте возможность установки различных режимов работы и изменения параметров настройки прибора согласно руководству по эксплуатации;

• - убедитесь в возможности корректировки времени и даты прибора.

Результат поверки считается положительным, если прибор функционирует согласно руководству по эксплуатации ТАСВ.411722.012 РЭ.

• 8.3 Проверка исправности импульсных входов

Проверка исправности импульсных входов прибора проводится с помощью установки НЕВА-Тест 3303. Для проведения измерений прибор подключается к Установке согласно рисунку А2 приложения А.

Установите испытательный сигнал параметрами, приведенными в таблице 8.3.

Таблица 8.3

Введите в параметрах прибора значение постоянной импульсного входа “Fin” 10000 имп/кВт-час, а значение постоянной импульсного выхода “Fout” 10001 имп/кВт-час.

Соедините между собой поочерёдно импульсные выходы и импульсные входы прибора “Г?     ” тх “Г?   ” “Г?     ” тх “Г?   ” “I?     ” тх “Т?   ”

ГоиТ1 И г[N1 , гOUT2 И Гп>42 , ГОЦТЗ И T[N3 •

Результаты проверки считаются положительными, если индицируемые значения не превышают 0,01%.

Подтверждение соответствия программного обеспечения (ПО) прибора выполняется путем контроля идентификационных данных программного обеспечения.

Идентификация ПО осуществляется по номеру версии, которая отображается на дисплее прибора в режиме «О приборе».

Таблица 9 - встроенное ПО

Результаты поверки считаются положительными, если индицируемая информация совпадает с информацией, указанной в таблице 9.

Для характеристик, у которых нормируются абсолютные погрешности Л¥, значения погрешностей вычисляются по формуле: ЛХ =Х-Хо,

где Хо - заданное значение характеристики,

X- измеренное значение характеристики.

Для характеристик, у которых нормируются относительные погрешности дХ, значения погрешностей вычисляются в процентах, по формуле: ЗХ =((Х-Хо)/Хо)*100.

Допускается считывание измеренных значений и расчет погрешностей производить с помощью прикладного программного обеспечения, работающего на ПК, подключенном к прибору и/или к Установке.

10.1 Проверка сопротивления изоляции (выполняется только при первичной поверке)

Проверка сопротивления изоляции проводится установкой для проверки электрической безопасности GPI-725A, при рабочем напряжении 500 В, между следующими цепями:

• - соединенными между собой приборными входами напряжения U_A, Ub, Uc с одной стороны и зажимом заземления прибора, с другой стороны;

• - соединенными между собой приборными входами напряжения U_A, Ub, Uc, Un с одной стороны, и соединенными между собой приборными входами тока 1_А, 1в, 1с с другой стороны;

• - соединенными между собой приборными входами напряжения U_A, Ub, Uc, Un и тока 1_А, 1в, Ic с одной стороны и соединенными между собой контактами сетевого разъема, не связанными гальванически с корпусом прибора (переключатель «Сеть» включен);

• - соединенными между собой контактами сетевого разъема, не связанными гальванически с корпусом прибора (переключатель "Сеть" включен) с одной стороны и зажимом заземления прибора с другой стороны;

• - соединенными между собой приборными входами U_A, Ub, Uc, Un и соединенными между собой контактами импульсных входов\выходов.

Измерения следует производить не ранее, чем через 30 с после подачи испытательного напряжения.

Прибор считается выдержавшей испытание, если значение сопротивления изоляции не менее 20 МОм.

Определение относительной погрешности измерений среднеквадратического (действующего) значения напряжения переменного тока би и силы переменного тока Si проводится для каждого из трех каналов измерения напряжения с помощью Государственного эталона единицы электрической мощности ГЭТ 153.

Схема подключения прибора к государственному эталону мощности приведена на рисунке АЗ приложения А.

Определение погрешностей проводится при значениях параметров испытательных сигналов, указанных в таблицах 10.2.1 и 10.2.2 на частоте 53Гц в соответствии с эксплуатационной документацией на эталон ГЭТ 153. Коэффициент искажения синусоидальности кривой напряжения (Ки) и тока (Ki) источника испытательного сигнала должен быть не более 0,01 %.

Таблица 10.2.1

Таблица 10.2.2

Результаты поверки считаются положительными, если значения основных погрешностей 8и и 8] не превышают значений, приведенных в таблицах 10.2.1 и 10.2.2.

Определение относительной погрешности измерений однофазной активной мощности 8р производится с помощью эталона ТЭТ 153 для каждого из трех каналов измерения при параметрах испытательного сигнала (напряжение, ток, коэффициент мощности), указанных в таблице 10.3. Схема подключения прибора к эталону ГЭТ 153 приведена на рисунке А4 приложения А.

Определение относительной погрешности измерений трехфазной активной мощности 8рз производится по схеме однофазного включения трех каналов измерения (параллельное соединение трех цепей напряжения прибора и последовательное соединение трех его токовых цепей) при параметрах испытательного сигнала, указанных в таблице 10.3. Схема подключения прибора к эталону ГЭТ 153 приведена на рисунке АЗ приложения А.

Результаты поверки считаются положительными, если значение основной погрешности 8р не превышает значений, приведенных в таблице 10.3.

Таблица 10.3

Определение относительной погрешности измерений однофазной реактивной мощности 8q производится в симметричной трехфазной системе и при отсутствии нелинейных искажений с помощью эталона ТЭТ 153 для каждого из трех каналов измерения при параметрах испытательного сигнала (напряжение, ток, коэффициент мощности sin ф), указанных в таблице 10.4. Схема подключения прибора к эталону ГЭТ 153 приведена на рисунке А4 приложения А.

Таблица 10.4

Результаты поверки считаются положительными, если значение основной погрешности 8q

не превышает значений, приведенных в таблице 10.4.

Определение абсолютной погрешности измерений частоты переменного тока Др производится с помощью электронного частотомера 43-83, работающего в режиме "Измерение периода" при параметрах испытательного сигнала, указанных в таблице 10.5. Схема подключения прибора к эталону ГЭТ 153 приведена на рисунке А5 приложения А.

Таблица 10.5

Погрешность A _F рассчитывается по формуле: A _F = 1000/Тэ - fi, Гц где Тэ~ показание электронного частотомера, мс; f] - показание прибора, Гц.

Результаты поверки считаются положительными, если погрешность А_Р не превышает пределов допускаемых значений, приведенных в таблице 10.5.

Определение абсолютной погрешности измерений угла фазового сдвига между основными гармоническими составляющими напряжения и тока одной фазы A(pui проводится с помощью эталона ГЭТ 153.

Схема подключения прибора к эталону ГЭТ 153 приведена на рисунке АЗ приложения А.

Таблица 10.6

Результаты поверки считаются положительными, если полученные значения абсолютной

погрешности Асрщ не превышают пределов допускаемых значений, приведенных в таблице 10.6.

Определение погрешности измерений гармонических составляющих напряжения и тока проводится с помощью Государственного эталона единицы электрической мощности ГЭТ 153. Схема подключения прибора к государственному эталону мощности приведена на рисунке АЗ приложения А.

Определение погрешностей проводится при значениях напряжения основной частоты 200В и тока 1А на частоте 53Гц в соответствии с эксплуатационной документацией на эталон ГЭТ 153.

Определение проводится следующим образом:

• 1. На источнике эталона формируется чистый спектральный сигнал и выдается на прибор. Результаты измерения THD и гармонических составляющих записываются в протокол.

• 2. На источнике эталона формируется спектральный сигнал, содержащий гармоники со 2-й по 50-ю с уровнем 0.9% и выдается на прибор. Результаты измерения THD и гармонических составляющих записываются в протокол.

• 3. На источнике эталона формируется спектральный сигнал, содержащий гармоники со 2-й по 50-ю с уровнем 4.0% и выдается на прибор. Результаты измерения THD и гармонических составляющих записываются в протокол.

Таблица 10.7

Результаты поверки считаются положительными, если погрешности измерений гармонических составляющих напряжения и тока не превышают пределов допускаемых значений, приведенных в таблице 10.7.

Подтверждение соответствия приборов метрологическим требованиям производится на основании обработки результатов измерений.

Если результаты измерений не превосходят пределов погрешностей, установленных в описании типа СИ, то приборы НЕВА-Тест 5320 соответствуют требованиям, предъявляемым к:

• - эталону 1-го разряда по государственной поверочной схеме для средств измерений электроэнергетических величин в диапазоне частот от 1 до 2500 Гц, утвержденной приказом Росстандарта от 23 июля 2021 г. №1436 (Приложение А, В);

• - эталону 1-го разряда по Государственной поверочной схеме для средств измерений силы переменного электрического тока от Г10’⁸ до 100 А в диапазоне частот 1-10'¹ до Г10⁶ Гц, утвержденная приказом Росстандарта от 14 мая 2015 г. №575;

• - эталону 1-го разряда по Государственной поверочной схеме для средств измерений переменного электрического напряжения до 1000 В в диапазоне частот от Г10’¹ до 2-10⁹ Гц, утвержденная приказом Росстандарта от 29 мая 2018 г. №1053.

• 12.1 При проведении поверки составляется протокол результатов измерений, в котором указывается о соответствии (или не соответствии) прибора установленным требованиям.

• 12.2 Результаты поверки считаются положительными, если прибор удовлетворяет всем требованиям описания типа.

• 12.3 Положительные результаты поверки удостоверяются нанесением знака поверки в виде оттиска клейма поверителя на пломбировочную мастику крепежного винта верхней панели прибора и записью в паспорте изделия, заверяемой подписью поверителя и знаком поверки (оттиск).

• 12.4 Прибор, прошедший поверку с отрицательным результатом, изымают из обращения и гасят клеймо предыдущей поверки, выписывается извещение о непригодности к применению.

0-

0-

U_A 0-и_вен U_c<2>

0 &

U_A0-

и_в«> и_с<>

0 0-

*Ъит1

%итз

Рисунок А2 - Схема подключения прибора к Установке НЕВА-Тест 3303

Рисунок АЗ - Схема подключения прибора к ГЭТ 153 в режиме трехфазной четырехпроводной сети.

На рисунке показано подключение ГЭТ 153 к фазе А - к зажимам "* -U" и "* *1" ГЭТ 153 подключены зажимы "Ua" и "1а" прибора НЕВА-Тест 9303, соответственно.

Для подключения ГЭТ 153 к фазе В необходимо подключить к зажимам "* ~U" и "* -I" ГЭТ 153 зажимы "Ub" и "1в" прибора НЕВА-Тест 9303, соответственно.

Для подключения ГЭТ 153 к фазе С необходимо подключить к зажимам "♦ ~U" и "♦ -I” ГЭТ 153 зажимы "Uc" и "1_с" прибора НЕВА-Тест 9303, соответственно.

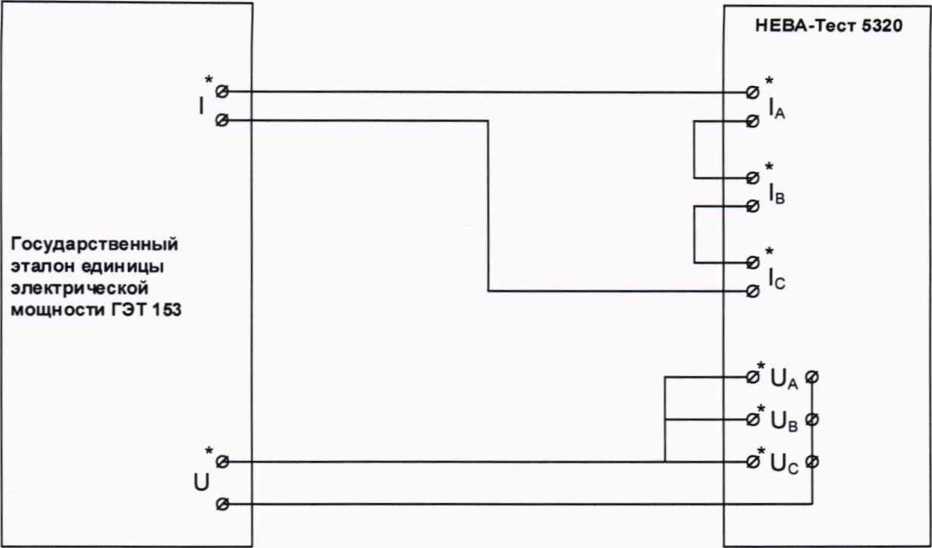

Рисунок А4 - Схема подключения прибора к ГЭТ 153 в режиме однофазной двухпроводной сети.

Частотомер 43-83

0

0

Рисунок А5 - Схема подключения прибора к ГЭТ 153

(рекомендуемое)

ПРОТОКОЛ ПОВЕРКИ

№_________от «___»_________20__г

Вид поверки_______________

Методика поверки___________

Средства поверки:

Условия поверки:

Результаты поверки:

• 1 Внешний осмотр

(комплектность, маркировка, отсутствие механических повреждений) Результат поверки:

Вывод: Прибор соответствует (не соответствует) МП.

• 2 Проверка программного обеспечения.

Результат поверки:

Наименовании ПО_____________

Номер версии ПО_____________

Вывод: Встроенное ПО Прибора соответствует (не соответствует) МП.

• 3 Проверка сопротивления изоляции.

Результаты измерений__________

Вывод: Прибор соответствует (не соответствует) МП.

Вывод: Прибор соответствует (не соответствует) МП.

Таблица 5.1 - Определение относительной погрешности измерений действующего значения

напряжения

Таблица 5.2 - Определение относительной погрешности измерений действующего значения силы тока

Таблица 5.3 - Определение относительной погрешности измерений активной мощности

Таблица 5.4 - Определение относительной погрешности измерений реактивной мощности

Таблица 5.5 Определение абсолютной погрешности частоты

5.6 Определение абсолютной погрешности измерений фазовых углов между фазными напряжениями и токами первых гармоник

5.7 Определение погрешности измерений гармонических составляющих напряжения и тока

Таблица 5.7.1

Таблица 5.7.2

Таблица 5.7.3

Вывод: по метрологическим характеристикам прибор соответствует (не соответствует) МП.

Заключение:

Прибор электроизмерительный многофункциональный НЕВА-Тест 5320 соответствует /не соответствует предъявляемым требованиям

Поверитель______________(Ф.И.О.)________________(Подпись)
