УТВЕРЖДАЮ

Директор РУП «Витебский ЦСМС»

Лдй 1

/.■ УдчТгА ;Г.С. В ожгу ров

2004 г.

« »            2004 г.

Система обеспечения единства измерений Республики Беларусь

ИЗМЕРИТЕЛИ-РЕГУЛЯТОРЫ PMS фирмы «Aplisens», (Польша)

Методика поверки

МП.ВТ 108 -2004

2004 г.

СОДЕРЖАНИЕ

Вводная часть

Приложение А Схемы подключения измерителей при определении основной погрешности

Приложение Б Протокол поверки

Лист регистрации изменений

ч.

Настоящая методика распространяется на измерители-регуляторы PMS, (далее измерители) фирмы «Aplisens», (Польша), и устанавливает методику их первичной и периодической поверки.

1 Операции поверки

При проведении поверки должны быть выполнены следующие

операции:

показаний измери-

  • - внешний осмотр (7.1);

  • - проверка электрического сопротивления изоляции (7.2);

  • - опробование (7.3);

  • - определение допускаемой основной погрешности и вариации телей (7.4).

2 Средства поверки

  • 2.1 При проведении поверки должны применяться средства,         указанные в

таблице 1.

Таблица 1

Наименование операции

Номер пункта методики поверки

Наименование эталонов и вспомогательных средств поверки: номер документа,         регламентирующего

технические требования к средству; разряд по государственной         поверочной схеме и (или) метрологиче

ские, и (или) основные технические характеристики

1. Внешний

осмотр

7.1

Визуально

2. 11роверка электрического сопротивления изоляции

7.2

Мегаомметр М4100/3, предел измерения 500 МОм при 500 В.

Основная погрешность ±1,0 %

З.Опробование

7.3

То же, что в 7.4

4. Определение допускаемой основной погрешности и вариации показаний

7.4

Калибратор тока П 321, кл. 0,005, диапазон калиброванных токов от 10’9 до 10 А; калиброванных напряжений от 10’' до 10 В.

Магазин сопротивления Р4831, класс точности 0,02/2 10'”, диапазон показаний (0,021 --111111,10) Ом.

Катушка сопротивлений эталонная РЗЗ1, пределы измерений 100 Ом, класс точности 0,01; 3 разряд.

Источник питания БП-24/0.5/Р. Выходное напряжение 24 В± 1%

  • 2.2 Все средства измерений должны быть поверены государственной метрологической службой и иметь действующее свидетельство о поверке, оттиски поверительных клейм.

  • 2.3 Допускается применение других средств измерений с метрологическими характеристиками не хуже, указанных в таблице 2.

3 Требования к квалификации поверителей

  • 3.1 К проведению измерений при поверке и обработке результатов измерений допускаются лица, аттестованные в качестве поверителей в порядке, установленным законодательством Республики Беларусь.

  • 3.2 К работе с измерителями допускаются лица, изучившие эксплуатационную документацию, прошедшие инструктаж по технике безопасности и имеющие группу по электробезопасности не ниже IV свыше 1000 В.

4 Требования безопасности

  • 4.1 При проведении поверки должны соблюдаться требования техники безопасности, оговоренные в эксплуатационной документации на измерители и применяемые средства поверки.

  • 4.2 К работе с измерителями допускаются лица, изучившие эксплуатационную документацию и прошедшие инструктаж по технике безопасности.

5 Условия поверки

  • 5.1 При проведении поверки должны соблюдаться следующие

условия:

Температура окружающей среды                         (20±5) °C;

Относительная влажность воздуха                       от 30 до 80 %;

Атмосферное давление                                от 87 до 107 кПа:

Напряжение питания в соответствии с таблицей 2;

Таблица 2

Наименование измерителей

Диапазон напряжения питания

Номинальное значение напряжения питания

PMS-620

220 В ±10%, от 47 до 63 Гц

220 В, 50 Гц

PMS-920

от 85 до 260 В, от 47 до 63 Гц

PMS-970

220 В ±10 %, от 47 до 63 Гц

24 В ±10 % постоянного тока

24 В постоянного тока

PMS-11

Не требует дополнительного питания

PMS-100-R

от 85 до 260 В, от 47 до 63 Гц

220 В, 50 Гц

24 В ±10 % постоянного тока

24 В постоянного тока

Вибрация, тряска, удары, магнитные поля, кроме земного, влияющие на работу измерителей, должны отсутствовать.

6 Подготовка к поверке

  • 6.1 Перед проведением поверки должны быть выполнены следующие подготовительные работы:

  • - проверить наличие действующих свидетельств о поверке, оттисков поверитель-ных клейм на средствах поверки;

  • - собрать схему поверки согласно приложения А;

  • - подготовить поверяемый измеритель, эталоны и вспомогательное оборудование в соответствии с их технической документацией;

  • - выдержка измерителей при температуре по 5.1 должна быть не менее 2 ч;

  • - выдержка измерителей перед началом поверки после включения питания должна быть не менее 15 мин при поданном входном сигнале.

7 Проведение поверки

  • 7.1 Внешний осмотр

    • 7.1.1 При проведении внешнего осмотра должно быть установлено соответствие поверяемых измерителей следующим требованиям:

комплектность должна соответствовать указанной в эксплуатационной документации;

на измерителях не должно быть механических повреждений, препятствующих их применению, и дефектов покрытий, ухудшающих их внешний вид;

надписи и обозначения на измерителях должны быть четкими и соответствовать требованиям эксплуатационной документации.

  • 7.2 Проверка электрического сопротивления изоляции

    • 7.2.1 Отсчет показаний производят по истечении 1 мин после приложения напряжения между соединенными вместе контактами испытуемой цепи и корпусом; испытуемой цепи и цепью питания; входными и выходными цепями; входными цепями и цепями RS.

Измеритель считается годным, если сопротивление изоляции между цепями не менее 20 МОм.

  • 7.3 Опробование

    • 7.3.1 Включить измеритель, при этом должен загореться светодиод, плавно изменяя значение входного сигнала, проверить возможность установки диапазона измерений.

Результаты опробования считаются удовлетворительными, если при увеличении значения входного сигнала, показания измерителя увеличиваются, а при уменьшении -уменьшаются.

  • 7.4 Определение основной погрешности и вариации

    • 7.4.1 Основную погрешность и вариацию измерителя следует определять не менее чем при пяти значениях входного сигнала, достаточно равномерно распределенных в диапазоне измерений, включая граничные значения диапазона измерений при приближении к заданным значениям от меньших к большим (прямой ход) и от больших к меньшим (обратный ход).

    • 7.4.2 Основную приведенную погрешность увх по входу определяют как отношение разности между измеренным измерителем значением входного сигнал и значением входного сигнала, установленным эталонным средством измерений к нормирующему значению входного сигнала.

    • 7.4.3 Основную приведенную погрешность 5, % по входу определяют по формуле

8=(А„ - Ат)/N ■ 100,                   (1)

где Аи - измеренное измерителем значение входного сигнала, ед. (мА, В. °C).

N - нормирующее значения входного сигнала, соответствующее верхнему значению диапазона измерений входного сигнала, ед. (мА, В. °C).

Ат -табличное значение входного сигнала, ед., соответствующее действительному значению входного сигнала Аэ, мА (В, °C), в точках поверки, приведенных в таблице 3.

Для измерителей PMS-100-R табличное значение входного сигнала Ат равно действительному значению входного сигнала Аэ, мА (В, °C).

Таблица 3

Диапазон из-мерений вход-ного сигнала измерителей

Точка поверки, % от диапазона измерений входного сигнала

0

25

50

75

100

Табличное значение входного сигнала, Ат, ед.

-999

1751

4500

7250

9999

Значение входного сигнала Аэ

0-20 мА

0,00 мА

5,00 мА

10,0 мА

15,00 мА

20,00 мА

4-20 мА

4,00 мА

8,00 мА

12,0 мА

16,00 мА

20,00 мА

0-5 В

0,00 В

1,25 В

2,50 В

3,75 В

5,00 В

1 -5 В

1,00 В

2,00 В

3,00 В

4,00 В

5,00 В

0- 10В

0,00 В

2,50 В

5,00 В

7,50 В

10,00 В

2- 10 В

2,00 В

4,00 В

6,00 В

8,00 В

10,00 В

Для измерителей с входными сигналами от термопреобразователей сопротивления значения Аэ - по ГОСТ 6651-94.

Для измерителей с входными сигналами от термопар значения Аэ, соответствующие входному напряжению UBX, В, имитирующему ЭДС термопары рассчитать по формуле

Ubx Е(тр,о) - Е(тс<0),                              (2)

где Е(тр,о)- табличное значение ЭДС термопары по СТБ ГОСТ Р 8.585-2004, соответствующее измеряемой температуре Тр, мВ;

Е(те. 10) - табличное значение ЭДС термопары по СТБ ГОСТ Р 8.585-2004, соответствующее температуре свободных концов Тс, мВ.

  • 7.4.4 Результаты поверки считают положительными, если основная приведенная погрешность измерителя не превышает значений, указанных в технической документации изготовителя.

  • 7.4.5 Вариацию показаний Н определяют как разность между значениями, соответствующими одному и тому же значению измеряемой величины, полученными отдельно при прямом и обратном ходе изменения выходного сигнала по формуле 3 . Вариацию определяют при тех значениях выходного сигнала, что и основную погрешность по 7.4.3.

H = (Ai-A2)/Nx100,                   (3)

где Ai - показания измерителя при прямом ходе; А? - показания измерителя при обратном ходе.

  • 7.4.6 Вариация показаний не должна превышать предела половины абсолютного значения допускаемой основной приведенной погрешности.

8 Оформление результатов поверки

  • 8.1 Результаты поверки измерителя оформляются протоколом, приведенном в приложении Б.

  • 8.2 При положительных результатах первичной поверки вносится запись в паспорт измерителя, указывается дата поверки и удостоверяется подписью поверителя с оттиском поверительного клейма.

  • 8.3 При положительных результатах периодической поверки выписывается свидетельство о поверке, ставится оттиск поверительного клейма.

  • 8.3 При отрицательных результатах поверки измеритель бракуют и запрещают к дальнейшему применению. На измеритель выдается извещение о непригодности с указанием причин брака, оттиск поверительного клейма гасят.

Приложение А

(обязательное)

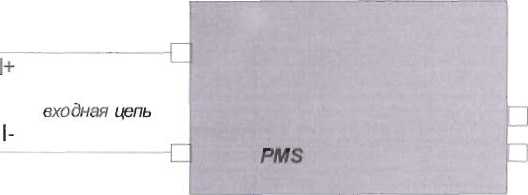

Схема подключения приборов при определении основной погрешности и вариации показании

Номера контактов для подключения согласно ЭД на измеритель

питание согласно

ДЦ на измеритель

11 - Калибратор тока П 321

PMS - Измеритель

Рисунок А. 1 - Схема подключения приборов при определении основной погрешности измерителей с входными сигналами постоянного тока

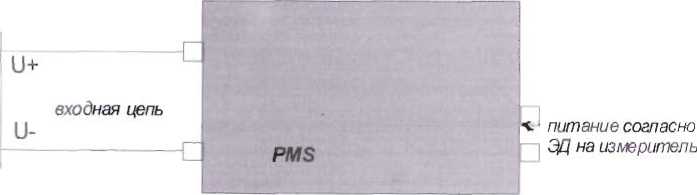

Номера контактов для подключения согласно ЭД на измеритель

П - Калибратор тока П 321

PMS - Измеритель

Рисунок А.2 - Схема подключения приборов при определении основной погрешности измерителей с входными сигналами напряжения постоянного тока

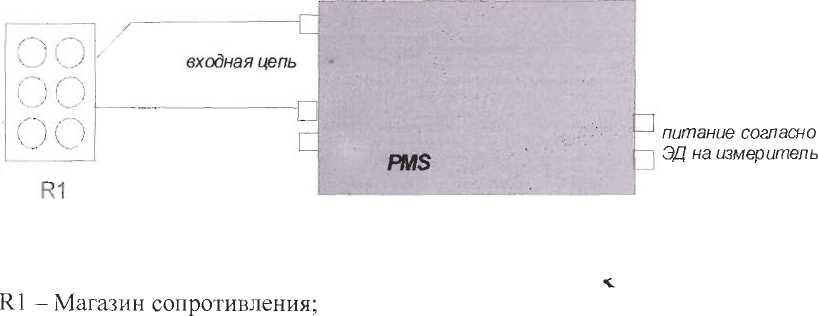

Номера контактов для подключения согласно ЭД на измеритель

питание согласно ЭД на измеритель

R1 - Магазин сопротивления;

PMS - Измеритель

Рисунок А.З - Схема подключения приборов при определении основной погрешности измерителей с входными сигналами от термопреобразователей сопротивления, подключенных по трехпроводной линии связи

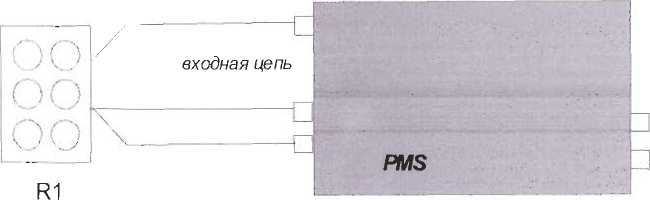

Номера контактов для подключения согласно ЭД на измеритель

PMS - Измеритель-регулятор

Рисунок А.4 - Схема подключения приборов

при определении основной погрешности измерителей с входными сигналами от термопреобразователей сопротивления, подключенных по двухпроводной линии связи

Приложение Б

(обязательное)

Протокол поверки

Измеритель-регулятор PMS_________________________

Дата поверки: «_____»_____________20__г. Заводской номер________________

Изготовитель: фирма «APLISENS» S.A., Польша (PL)

Используемые средства поверки:

Условия проведения поверки:

  • - температура окружающего воздуха                    °C;

  • - относительная влажность окружающего воздуха         %;

  • - атмосферное давление                               кПа;

  • - напряжение питания

Результаты поверки

Таблица Б.1

Номер пункта методики поверки

Наименование проверяемого требования

Результаты

испытания

7.1

Внешний осмотр

7.2

Проверка электрического сопротивления изоляции

7.3

Опробование

7.4

Определение допускаемой основной погрешности и вариации показаний

  • 7.4 Определение допускаемой основной погрешности и вариации показаний измерителей

    Значения

    входного сигнала

    Табличное значение входного сиг-нала, соответствующее данной г очке, Ат, ед (мА. В, °C)

    Измеренные измерителем значения входного сигнала, Аи, ед (мА. В, °C)

    Основная приведен-ная погрешность

    5 %

    Вариация показаний.

    Н, %

    Аз. %

    Аэ. мА (В. °C)

    Прямой ход

    Обратный ход <•

    0.00

    25,00

    50.00

    75.00

    100,00

    Пределы допускаемой основной приведенной погрешности и вариации показаний

Результат поверки:

Подпись поверителя

Лист регистрации изменений

Изм.

Номера листов

Всего листов в ДОК.

№ до-кум.

Входящий номер сопр. док.

Подп.

Дата

Измененных

Заме

ненных

Новых

Аннулированных

/

л//

ч.

<

И.##
