Методика поверки «ГСИ. Датчики скорости воздушного потока ДВС-02» (МП 2550-2284-2017)

Методика поверки

Тип документа

ГСИ. Датчики скорости воздушного потока ДВС-02

Наименование

МП 2550-2284-2017

Обозначение документа

ВНИИМ им. Д.И. Менделеева

Разработчик

904 Кб
1 файл

ЗАГРУЗИТЬ ДОКУМЕНТ



Федеральное государственное унитарное предприятие

«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева»

ФГУП «ВНИИМ им Д. И. Менделеева»

УТВЕРЖДАЮ

Директор ФГУП «ВНИИМ

ей V- . С’

Авдеев

енделеева»

Гоголинский

2017 г.

Государственная система обеспечения единства измерений датчики скорости воздушного потока ДВС-02

методика поверки

МП 2550-2284-2017

Руководитель отдела скорости и расхода воздушного и водного потоков ФГУП «ВНИИМ им. Д.И. Менделеева»

К.В. Попов

Санкт-Петербург

2017

1 Область применения

Настоящая методика распространяется на датчики скорости воздушного потока ДВС-02 (далее - ДВС-02), предназначенные для измерений скорости воздушного потока.

Интервал между поверками - один год.

2 Операции поверки

При проведении поверки выполняют операции, указанные в таблице 1. Таблица 1- Операции поверки

Наименование операции

Номер пункта

1 Внешний осмотр

7.1

2 Опробование

7.2

3 Определение метрологических характеристик

7.3

4 Оформление результатов поверки

8

3 Средства поверки и вспомогательное оборудование
  • 3.1 При проведении поверки применяются нижеперечисленные средства поверки и вспомогательное оборудование:

-аэродинамическая измерительная установка А-02з (регистрационный номер 52571-13); -частотомер электронно-счетный GFC-8270H (регистрационный номер 19818-00)

- термометр ртутный стеклянный лабораторный по ГОСТ 28498-90 «Термометры жидкостные стеклянные. Общие технические требования. Методы испытаний», цена деления 0,1 °C»;

-барометр цифровой БАММ-1, диапазон измерений от 800 до 1060 гПа, пределы допускаемой основной погрешности ± 0,20 кПа;

-блок питания

  • 3.2 Средства поверки должны иметь действующие свидетельства о поверке.

  • 3.3 Примечание: допускается применять другие эталонные СИ, обеспечивающие запас точности 1:3.

4 Требования безопасности и требования к квалификации поверителя
  • 4.1 При проведении поверки соблюдают требования, регламентируемые следующими действующими правилами и нормативными документами:

- в области охраны труда - Федеральным законом «Об основах охраны труда в Российской Федерации» № 181-РФ от 17.07.1999 г.;

в области пожарной безопасности - «Правилами пожарной безопасности в Российской Федерации» 2003г. ППБ 01-03;

в области соблюдения правильной и безопасной эксплуатации электроустановок -НОТ Р М-016 РД 153-34.0-03.150-2000 (с изменениями 2003 г.) «Межотраслевыми правилами по охране труда (правила безопасности) при эксплуатации электроустановок», «Правилами технической эксплуатации электроустановок потребителей», VI-ое издание, 2003 г.;

  • 4.2      Монтаж электрических соединений производят в строгом соответствии с требованиями «Правил технической эксплуатации электроустановок» и «Правил техники безопасности при эксплуатации электроустановок потребителей».

  • 4.3      Доступ ко всем средствам измерений и вспомогательному оборудованию должен быть свободным.

  • 4.4      К поверке допускают лиц. аттестованных в качестве поверителя, изучивших инструкцию по эксплуатации на поверяемую систему, имеющих квалификационную группу по технике безопасности не ниже III в соответствии с «Правилами техники безопасности при эксплуатации электроустановок потребителей», прошедших инструктаж по технике безопасности и изучивших настоящую методику.

5 Условия поверки

При проведении поверки комплекса соблюдают следующие условия:

  • - температура окружающего воздуха, °C                            от 5 до 35;

  • - относительная влажность воздуха, %, не более                           75

6 Подготовка к поверке
  • 6.1      Перед проведением поверки ДВС-02 проверяют комплектность технической документации.

  • 7 Проведение поверки

7.1 Внешний осмотр

При внешнем осмотре устанавливают:

  • -   соответствие комплектности ДВС-02 технической документации;

отсутствие механических повреждений и дефектов, влияющих на работоспособность, следов вскрытия корпуса; поверяемый ДВС-02 не должен иметь механических повреждений крыльчатки, датчика, корпуса.

7.2 Опробование
  • 7.2.1 Подготовьте ДВС-02 к работе в соответствии с Руководством по эксплуатации;

  • 7.2.2 Подключите ДВС-02 и используемые приборы к сети (блоку) питания.

7.3 Определение метрологических характеристик ДВС-02

Определение погрешности в диапазоне измерений ДВС-02 проводится путем сравнения значений скорости, представляемых, с эталонным значением скорости воздушного потока в аэродинамической установке следующим образом:

  • 7.3.1 Установить датчик, предварительно закрепив его на кронштейне, на испытательный стенд (аэродинамическая труба).

  • 7.3.2 Собрать схему в соответствии с рисунком А.1 приложения А.

  • 7.3.3 Включить источник питания, предварительно установив на его выходе напряже

ние + 5 или +12 или 24 В.

  • 7.3.4 Последовательно задавать в аэродинамической трубе скорость воздушного потока от 0,7 до 30 м/с. увеличивая ее каждый раз на 5 м/с.

После установки скорости воздушного потока каждый раз измерять на выходе датчика

частоту следования импульсов с помощью частотомера.

  • 7.3.5 Определить скорость воздушного потока по ДВС-02, м/с, по формуле:

VB = 0.765 F + 0.35.                                     (1)

где VB - скорость воздушного потока, м/с;

F - частота следования импульсов. Гц.

Определить абсолютную погрешность датчика, м/с, по формуле:

± (0,4 + 0,035-VBn),                                   (2)

где Увп - фактическая (эталонная)скорость воздушного потока.

Определить абсолютную погрешность датчика при заданной скорости воздушного по

тока в аэродинамической трубе, м/с по формуле:

Av - VB - VBii

(3)

  • 7.3.6 Выключить источник питания.

ДВС-02 считается прошедшим поверку, если абсолютная погрешность датчика при всех задаваемых скоростях воздушного потока не превышает предела допускаемой абсолютной погрешности ДВС-02.

Пределы допускаемой абсолютной погрешности измерений скорости воздушного потока, м/с,

где V - измеренное значение скорости воздушного потока, м/с,

± (0,4+0,03 5-V)

Датчик, не прошедший поверку, к дальнейшей работе не допускается и подлежит ути

лизации

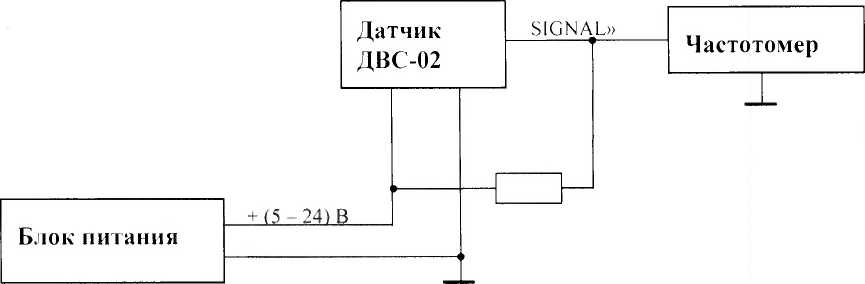

Схема подключения датчика и приборов при проведении поверки

R = 0,33 кОм при ипит = 5 В.

R = 1,5 кОм при ипит = 12 В.

R = 3,3 кОм при ипит = 24 В.

8 Оформление результатов поверки
  • 8.1      При положительных результатах поверки ДВС-02 наносят знак поверки на свидетельство о поверке.

  • 8.2      Составляют протокол поверки ДВС-02 по форме, приведенной в Приложении 1.

  • 8.3      При отрицательных результатах поверки ДВС-02 к эксплуатации не допускают и выдают извещение о непригодности с указанием причин, согласно действующих правил.

Приложение 1

ПРОТОКОЛ

поверки датчика скорости воздушного потока ДВС-02

Зав. номер _______принадлежит________________

Условия поверки:

  • - температура окружающего воздуха. °C _______

  • - относительная влажность, %           _______

  • - атмосферное давление, кПа            _______

Средства поверки:_____________________________________

Внешний осмотр_________годен/негоден

Причины:_________________________

Опробование____________годен/негоден

Причины:_________________________

определение абсолютной погрешности скорости воздушного потока

Vb

Уэ

Av - Vb - Увп

м/с

м/с

м/с

0,7

5

10

15

20

25

30

датчик скорости воздушного потока ДВС-02 зав. номер__________ годен (негоден)

Поверитель_________________

6
