СОГЛАСОВАНО

УТВЕРЖДАЮ

Директор

. Лапшин 2019 г.

Директор БелГИМ

Система обеспечения единства измерений Республики Беларусь ДАТЧИКИ УРОВНЯ ТОПЛИВА ETS

Методика поверки

МРБ                  2019

Листов 13

РАЗРАБОТЧИК

Зам. начальника производства ООО «Горнэлектроникс»

В.Ю. Концевая « /3 ъ              2019 г.

• ПРОИЗВОДИМ ПЕВИЧ Е.И.

Минск, 2019

Настоящая методика поверки (далее - МП) распространяется на датчики уровня топлива ETS (далее - ДУТ) и устанавливает методы и средства поверки.

ДУТ предназначены для преобразования уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах в пропорциональный аналоговый, частотный или цифровой сигнал в статическом режиме.

Основные технические характеристики ДУТ и их модификации приведены в приложении А.

Настоящая МП разработана в соответствии с требованиями ТКП 8.003.

Межповерочный интервал - не более 24 месяцев.

1 Нормативные ссылки

В настоящей МП использованы ссылки на следующие технические нормативные правовые акты в области технического нормирования и стандартизации (далее -ТИПА):

ТКП 8.003-2011   (03220) Система обеспечения единства измерений

Республики Беларусь. Поверка средств измерений. Правила проведения работ

ГОСТ 12.1.004-91 Система стандартов безопасности труда. Пожарная безопасность. Общие требования

ГОСТ 12.2.003-91 Система стандартов безопасности труда. Оборудование производственное. Общие требования безопасности

ГОСТ 12.2.007.0-75 Система стандартов безопасности труда. Изделия электротехнические. Общие требования безопасности

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 3749-77 Угольники поверочные 90°. Технические условия

ГОСТ 9416-83 Уровни строительные. Технические условия

2 Операции поверки

При проведении поверки должны быть проведены операции, указанные в таблице 1.

КОПИ

. ПРОИЗВОДСТВА

Е.И.

Таблица 1 - Операции поверки

Наименование операции

Номер пункта методики поверки

Проведение операции при

первичной поверке

периодической поверке

1 Внешний осмотр

8.1

+

+

2 Опробование

8.2

+

+

3 Определение метрологических характеристик

8.3

3.1 Определение приведенной погрешности ДУТ

8.3.1

+

+

Примечание - Если при проведении той или иной операции поверки получают отрицательный результат, дальнейшую поверку прекращают.

3 Средства поверки

При проведении поверки применяют средства поверки, указанные в таблице 2. Таблица 2 - Средства поверки

Номер пункта методики поверки

Наименование и тип (условное обозначение) эталонов

и вспомогательных средств поверки, их метрологические и основные технические характеристики, обозначение ТИПА

6

Термогигрометр ИВА-6Б;

диапазон измерений температуры от 0 °C до 60 °C, Д= ±0,5 °C; диапазон измерений относительной влажности от 0 % до 98 %, Д= ±3 %

7

Уровень строительный УС5-2-Н ГОСТ 9416; Д= ±0,4°

8.2, 8.3

Источник постоянного напряжения тип Б5-46, выходное напряжение постоянного тока от 10 до 30 В, двойная амплитуда пульсаций не более 15 мВ, б= ±5 %

8.2, 8.3

Вольтметр универсальный тип В7-54/3, диапазон измерения постоянного напряжения от 0,1 до 40 В; 5= ±1 %; диапазон измерения постоянного тока от 0,01 до 1,0 А; б= ±1 %

8.2, 8.3

Частотомер тип 43-66, диапазон измерения частоты от 10 Гц до 100 МГц, 5= ±(50

8.2, 8.3

Универсальный сервисный адаптер ETS.USA 2.0 Lite (производитель - ООО «Горнэлектроникс»)

8.2, 8.3

Программное обеспечение «Dut Config» версии 4.0.0 и выше (производитель - ООО «Горнэлектроникс»)

8.2, 8.3

ЭВМ с операционной системой версии Windows 7 и выше

8.3

Линейки измерительные металлические ГОСТ 427,

длина шкалы 1000 мм; Д= ±0,2 мм; длина шкалы 2000 мм; Д= ±0,3 мм

8.3

Угольник УП 100x60 ГОСТ 3749, 2 класс точности

8.3

Испытательный стенд (приложение Б)

Примечания

  • 1 Допускается применять другие средства поверки, обеспечивающие определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

  • 2 Все средства измерений должны иметь действующие клейма и (или) свидетельства о поверке.

4 Требования к квалификации поверителей
  • 4.1 К проведению измерений при поверке и (или) обработке результатов измерений допускают лиц, которые подтвердили компетентность выполнения данного вида поверочных работ.

  • 4.2 Перед началом поверки поверитель должен изучить эксплуатационную документацию на ДУТ, эталоны и вспомогательные средства поверки, пройти инструктаж по технике безопасности.

5 Требования безопасности
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности, установленные в ГОСТ 12.1.004, ГОСТ 12.2.003, ГОСТ 12.2.007.0.

  • 5.2 При подготовке и проведении поверки должны соблюдаться требования безопасности, установленные в эксплуатационной документации на средства поверки.

6 Условия поверки

При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха - (25±10) °C;

  • - относительная влажность - от 15 % до 80 %;

  • - отклонение испытательного стенда от вертикали - ±5°;

  • - операции ^оверки, связанные с погружением ДУТ в измери

    (дизельное топливо), проводятся на испытательном стенде (приложе

    ПОДПИ

    Г.ГСИЗВОДСШ

    РАДЕВИЧ Е.И.

7 Подготовка к поверке

Перед проведением поверки выполняют следующие подготовительные работы:

  • - проверить наличие комплекта эксплуатационной документации на ДУТ и на средства измерений, используемые при поверке;

  • -  подготовить средства измерений к поверке согласно эксплуатационной документации на них;

  • - ознакомиться с правилами техники безопасности и работы;

  • - при помощи уровня выставить вертикальное положение испытательного стенда с соблюдением условий раздела 6;

  • - средства поверки и поверяемые ДУТ должны быть выдержаны в условиях раздела 6 не менее 1 ч.

  • 8 Проведение поверки

8.1 Внешний осмотр

При проведении внешнего осмотра устанавливают соответствие поверяемого ДУТ следующим требованиям:

  • - отсутствие повреждений и дефектов, ухудшающих внешний вид и влияющих на работоспособность ДУТ;

  • - комплектность и маркировка ДУТ должны соответствовать требованиям эксплуатационной документации на ДУТ.

8.2 Опробование
  • 8.2.1 Собирают схему в соответствии с приложением В (в зависимости от типа ДУТ).

  • 8.2.2 Выдерживают ДУТ во включенном состоянии не менее 20 с.

  • 8.2.3 Устанавливают в межэлектродное пространство ДУТ имитатор частичного заполнения - пробник (приложение Г), имитирующий частичное погружение ДУТ в измерительную жидкость.

  • 8.2.4 На выходе блока питания устанавливают напряжение 24 В, ограничение тока 1 А.

  • 8.2.5 ДУТ считают прошедшим опробование, если:

  • - для ETS.A вольтметр отображает устойчивый сигнал напряжения постоянного тока в диапазоне от 0 до 10 В;

  • - для ETS.F частотомер отображает устойчивый частотный сигнал в диапазоне свыше 500 до 1500 Гц;

  • - для ETS.RS программное обеспечение отображает устойчивый уровень заполнения в диапазоне от 0 % до 100 %.

8.3 Определение метрологических характеристик

8.3.1 Определение приведенной погрешности ДУТ
  • 8.3.1.1 Для определения длины чувствительного элемента (далее - ЧЭ) используют металлическую линейку и угольник (рисунок Д.1). Проводят измерение длины ДУТ Ьдуть мм, в двух взаимно перпендикулярных сечениях, поворачивая ДУТ относительно своей оси на 90°.

Длину ЧЭ Z, мм, определяют по формуле

L = 1»дут ~ 8 ,                              (1)

где ЛДУТ - среднее арифметическое измерений Ьдуц, мм, определяемое по формуле

  • 8.3.1.2 Устанавливают ДУТ на испытательный стенд и закрепляют в рабочем положении. Собирают схему в соответствии с приложением В (в зависимости от типа ДУТ).

  • 8.3.1.3  Выполняют настройку (калибровку) ДУТ согласно эксплуатационной документации.

  • 8.3.1.4 Выполняют три измерения выходного сигнала ДУТ в воздухе Zmini (без погружения в измерительную жидкость).

Минимальное значение выходного сигнала Zmin вычисляют по формуле

7    _     zmin i

^min ~    2    '

  • 8.3.1.5 Выполняют три измерения выходного сигнала ДУТ Zmaxi, полностью погруженного в топливо, для чего испытательный стенде с установленным ДУТ наполняют измерительной жидкостью до полного перекрытия дренажного отверстия, расположенного в верхней части ДУТ.

Максимальное значение выходного сигнала Z^ax вычисляют по формуле

7    _    zmax I

^тах    о    •

8.3.1.7 Основную приведенную погрешность   %, определяют по формуле

__|_ тах(^расч t~^norp i) . 1QQ

' * “ —        L

где Lpac4i - расчетное значение длины погружения ЧЭ в топливо в /-ой измерения, мм, определяемое по формуле

г       _ (^изм i~zmin) . j

^расч i ” «г 7 , L

£max дтт

(4)

точке

(5)

8.3.1.6 В пяти точках £погр ь мм- равномерно распределенных по длине ЧЭ (согласно таблице 3), выполняют измерения значений выходного сигнала ZH3M, при прямом ходе (наполнение испытательного стенда) и обратном ходе (опустошение испытательного стенда).

Таблица 3 - Контрольные уровни погружения ДУТ

Уровень погружения ЧЭ в топливо Lnorpi, мм

0

1

Г*

1

г*

3

г*

L

8.3.1.8 ДУТ считают выдержавшим поверку, если ни одно из значений Yi не превышает ±1 %.

5

9 Оформление результатов поверки
  • 9.1  Результаты поверки заносят в протокол, форма которого приведена в приложении Е.

  • 9.2 Если по результатам поверки ДУТ признан пригодным к применению, то на него и (или) эксплуатационную документацию наносится поверительное клеймо и (или) выдается свидетельство о поверке по форме, установленной ТКП 8.003 (приложении Г).

  • 9.3 Если по результатам поверки ДУТ признан непригодным к применению, поверительное клеймо гасят, свидетельство о поверке аннулируют и выписывают заключение о непригодности по форме ТКП 8.003 (приложение Д) с указанием причин. ДУТ к применению не допускается.

    . производства

    ЧЕЛ.

Приложение А

(справочное)

Основные технические характеристики ДУТ

Основные технические характеристики ДУТ приведены в таблице А.1 Таблица А.1

Наименование параметра

Значение параметра

1 Длина чувствительного элемента (в зависимости от заказа), мм

от 400 до 1500

2 Диапазон измерений уровня (в зависимости от заказа), мм

от 0 до 1492

3 Диапазон напряжений питания от источника постоянного тока, В

от 10,8 до 30

4 Пределы допускаемой основной приведенной погрешности, от длины чувствительного элемента, %

±1,0

5 Диапазоны нормальных значений климатических факторов внешней среды при эксплуатации:

  • - температура, °C

  • - относительная влажность, %

от 15 до 35 до 80

6 Тип выходного сигнала:

  • - ETS.A

  • - ETS.F

  • - ETS.RS

аналоговый частотный цифровой (MODBUS, OMNICOMM)

7 Номинальный диапазон выходного сигнала:

  • - ETS.A

  • - ETS.F

  • - ETS.RS

от 0 до 10 В

от 500 до 1500 Гц от 0 % до 100 % (от уровня заполнения)

8 Время выхода ДУТ в установившийся режим после включения питания, с, не более

20

9 Диапазон диэлектрической проницаемости измеряемой жидкости

от 1,80 до 2,25

ч. ПРОИЗВОДСТВА

ЕВИЧ £.И.

Приложение Б

(рекомендуемое)

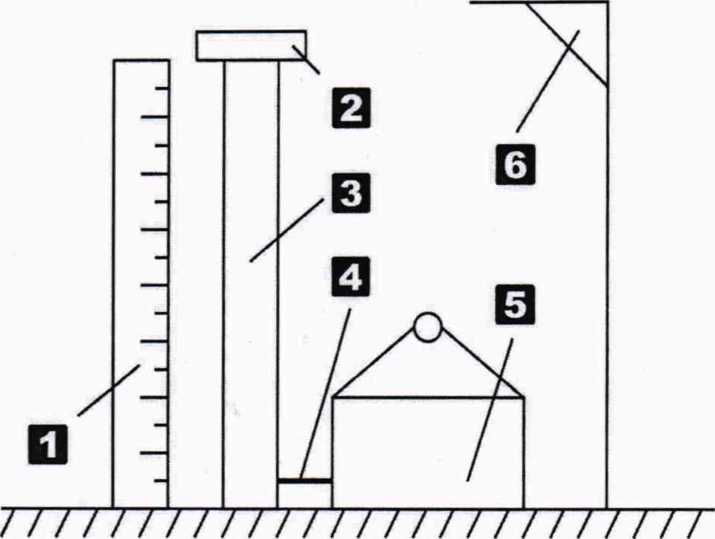

Схема испытательного стенда ДУТ

  • 1  Измерительная линейка, диапазон измерений 1500 мм, цена деления 1 мм

  • 2 Фланец для крепления ДУТ

  • 3 Прозрачная емкость для изменения уровня погружения ДУТ

  • 4 Соединительная трубка между емкостью и канистрой

  • 5 Канистра с измерительной жидкостью

  • 6 Кронштейн для крепления канистры в верхнем положении.

Рисунок Б.1 - Испытательный стенд ДУТ

копи

• ПРОИЗВОДСТВА ЧЕ.И.

8

Приложение В

(обязательное)

Схемы подключения различных типов ДУТ

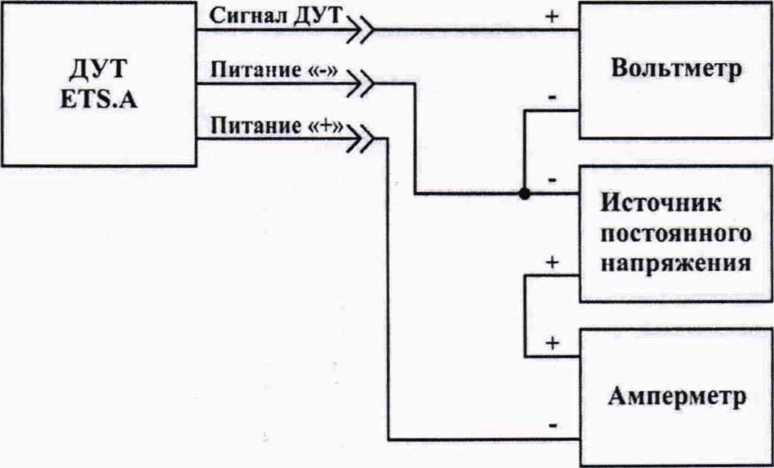

Рисунок В.1 - Схема подключения ДУТ ETS.A

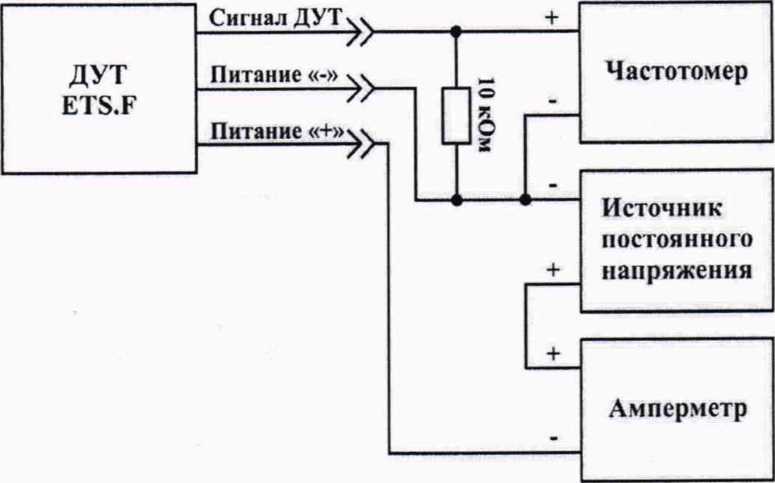

Рисунок В.2 - Схема подключения ДУТ ETS.F

Д м

АН.; ПРОИЗВОДСТВА

ФДДЕВИЧ Е.И.

Приложение В

(окончание)

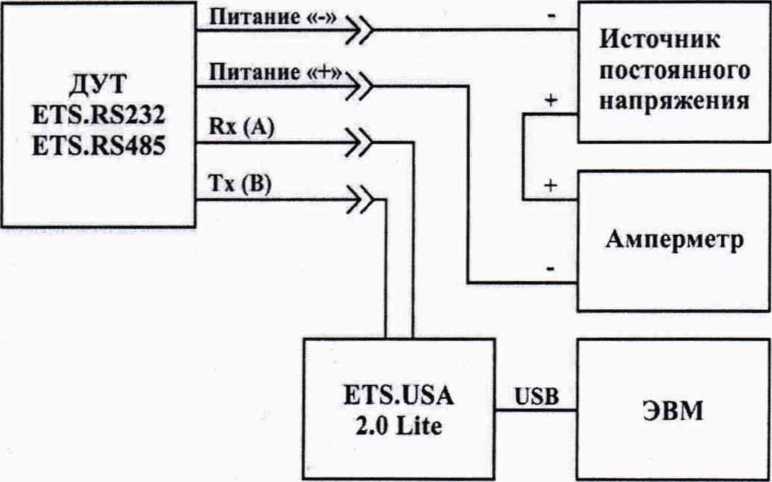

Рисунок В.З - Схема подключения ДУТ ETS.RS

копияаеенА подп^бь

Нам. производства

РАДЕВИЧ Е.И.

бУОтдеа      \

0 / техн»с*оИ ‘ J иНфор«аии».

Ц «и»*"I

Приложение Г

(рекомендуемое)

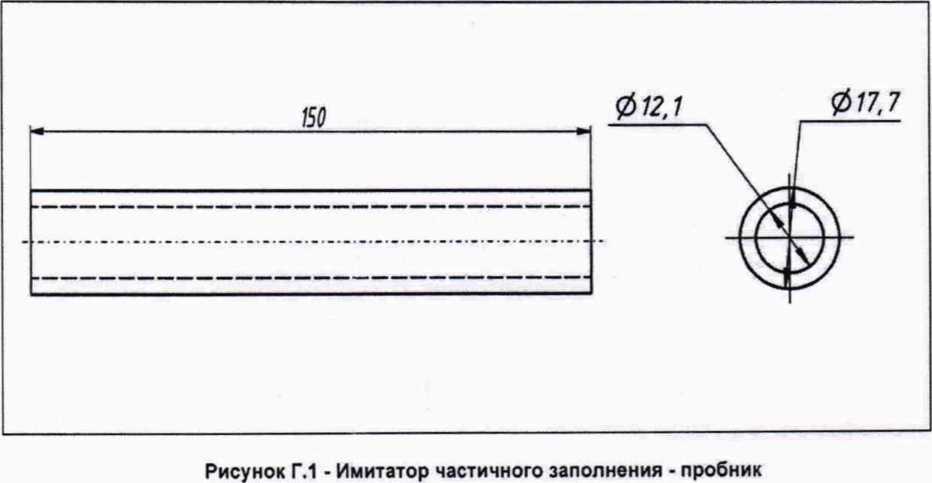

Основные размеры имитатора частичного заполнения - пробника

Приложение Д

(обязательное)

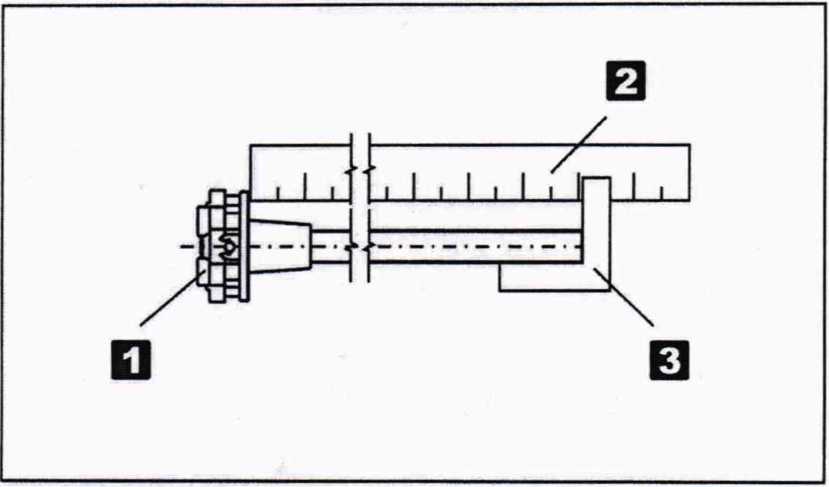

Схемы определения длины чувствительного элемента ДУТ

  • 1  Датчик уровня топлива

  • 2 Измерительная линейка

  • 3 Угольник

Рисунок Д.1 - Определение длины ДУТ

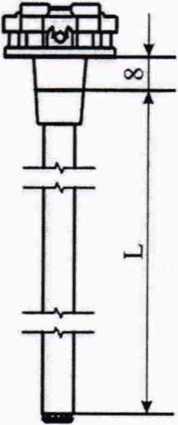

- Длина ДУТ соответствует длине чувствительного

Нан. производства РАДЕВИЧ Е.И.

Приложение Е

(рекомендуемое)

Форма протокола поверки

наименование организации, проводящей поверку

Аттестат аккредитации BY/___________от__года

ПРОТОКОЛ №________

от «____»___________________20__г.

поверки датчика уровня топлива _____________________ _____________________

тип датчика                 заводской номер

при н а дп ежа щего______________________________________________________________

наименование организации

Изготовитель_________________________________________________________________

наименование изготовителя

Дата проведения поверки

Поверка проводится по_______________________________________________________

обозначение документа, по которому проводят поверку

Средства поверки

Таблица 1

Наименование средства измерений, тип

Заводской номер

Условия поверки

  • - температура окружающего воздуха __________°C

  • - относительная влажность         __________%

Результаты поверки

  • 1 Внешний осмотр________________________________________________________

соответствует/не соответствует

  • 2 Опробование __________________________________________________________

соответствует/не соответствует

  • 3 Определение метрологических характеристик

Результаты измерений и оценка метрологических характеристик

Таблица 2

Наименование параметра

Длина ДУТ Ьдуть мм

Значение выходного сигнала ДУТ в воздухе Zmjn/

Значение выходной: ДУТ, полностью погр в топливо, Zm

) сигнала уженного ах i

Номер измерения

1

2

1

2

3

1

2

3

Результат измерения

Результат вычислений

Ьдут-

^mtn

^тпах

L =

Таблица 3

Длина чувствительного элемента

L, мм

Длина погружения чувствительного элемента в топливо, 1-погр i, ММ

Измеренное значение выходного сигнала Диы i

Расчетная длина погружения чувствительного элемента в топливо Lpacnli ММ

Основная приведенная погрешность Yi. %

Пределы допускаемой основной приведенной погрешности, %

Прямой ХОД

Обратный ход

Прямой ход

Обратный ход

Прямой ход

Обратный ход

-

V.

За кл юче нйе^^___________

fa/wсоответствует/не соответствует

CUU I DC IС I оу с I/пс VvU Т DC Т v ГВусГ

Свидетельство (заключение о непригодности) №

Поверител^

ЮНИКОЙ £--------

подпись

ДАЧ.. ПРОИЗВОДСТВА

.^ШГДЕВИЧ Е.И.

расшифровка подписи

И норм^’ дОК')!*еИ

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
