УТВЕРЖДАЮ

Технический директор

Государственная система по обеспечению единства измерений

Модули универсальные измерительные «ЭТАЛОН-Ш»

Методика поверки

ИЦРМ-МП-120-20 г. Москва 2020 г.

СОДЕРЖАНИЕ

1. ВВОДНАЯ ЧАСТЬ
  • 1.1 Настоящий документ распространяется на модули универсальные измерительные «ЭТАЛОН-Ш» (далее - измерители или Эталон-Ш), изготавливаемые Обществом с ограниченной ответственностью «Группа Компаний ИМСАТ» (ООО «ГК ИМСАТ»), и устанавливает методы, а также средства их первичной и периодической поверок.

  • 1.2 На первичную поверку следует предъявлять измерители до ввода в эксплуатацию и после ремонта.

  • 1.3 На периодическую поверку следует предъявлять измерители в процессе эксплуатации и/или хранения.

  • 1.4 Периодичность проведения поверки в процессе эксплуатации и/или хранения устанавливается не реже одного раза в 3 года.

Основные метрологические характеристики указаны в таблице 1.

Таблица 1 - Метрологические характеристики

Наименование характеристики

Значение

Диапазон измерений напряжения постоянного тока, В

от 0,0001 до 600

Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В

±(0,01 -U + 2 е.м.р.)

Диапазон измерений среднеквадратического значения напряжения переменного тока частотой от 10 до 500 Гц, В

от 0,0001 до 420

Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока частотой от 10 до 500 Гц, В

±(0,01 -U + 2 е.м.р.)

Диапазон измерений среднеквадратического значения силы переменного тока частотой от 10 до 500 Гц, А

от 0,0001 до 7

Пределы допускаемой абсолютной погрешности измерений среднеквадратического значения силы переменного тока частотой от 10 до 500 Гц, А

±(0,01 -1 + 2 е.м.р.)

Диапазон измерений силы постоянного тока, А

от 0,0001 до 10

Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А

±(0,01 I ± 2 е.м.р.)

Диапазон измерений электрического сопротивления постоянному току, Ом

от 0,1 до 3000000

Пределы допускаемой абсолютной погрешности измерений электрического сопротивления постоянному току, %

±(0,02 R + 3 е.м.р.)

Диапазон измерений частоты переменного тока, Гц

от 10 до 10000

Пределы допускаемой абсолютной погрешности измерений частоты переменного тока, Гц

±(0,01 Hz + 2 е.м.р.)

е.м.р. - единица младшего разряда;

I - измеряемое значение силы постоянного тока или среднеквадратического значения силы переменного тока, А;

U - измеряемое значение напряжения постоянного тока или среднеквадратического значения силы переменного тока, В;

R - измеряемое значение электрического сопротивления постоянному току, Ом;

Hz - измеряемое значение частоты переменного тока, Гц.

2. ОПЕРАЦИИ ПОВЕРКИ
  • 2.1. При проведении поверки должны быть выполнены операции, указанные в таблице 2.

Таблица 2 - Операции поверки

Наименование операции

№ пункта методики поверки

Необходимость выполнения

Первичной поверке

Периодической поверке

1 Внешний осмотр

8.1

Да

Да

2 Опробование, подтверждение соответствия программного обеспечения

8.2

Да

Да

3 Определение метрологических характеристик (далее - MX)

8.3

Да

Да

  • 2.2 Последовательность проведения операций поверки обязательна.

  • 2.3 При получении отрицательного результата в процессе выполнения любых пунктов или подпунктов операций поверки, измерители бракуют и их поверку прекращают.

  • 2.4 Допускается объединять пункты и подпункты определения MX.

3. СРЕДСТВА ПОВЕРКИ
  • 3.1. При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 3.

  • 3.2. Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке.

  • 3.3. Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик, поверяемых измерителей с требуемой точностью.

Таблица 3 - Средства измерений и вспомогательные устройства

Наименование средства поверки

Номер пункта Методики

Рекомендуемый тип средства поверки и его регистрационный номер в Федеральном информационном фонде или метрологические характеристики

Основные средства поверки

Калибратор универсальный

8.3

Калибратор универсальный 9100 (далее - Fluke 9100), per. № 25985-09

Вспомогательные средства поверки (оборудование)

Мобильный компьютер

8.2, 8.3

Мобильный компьютер (далее - МК) (Приёмопередатчик общего назначения Bluetooth 4.0 или выше; операционная система Android)

Измеритель влажности и температуры

8.1 -8.3

Термогигрометр        электронный

«CENTER»       модель       313,

per. №22129-09

Барометр

8.1 -8.3

Барометр-анероид метеорологический

БАММ-1, per. №5738-76

4. ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ
  • 4.1 К проведению поверки допускают лица из числа сотрудников организаций, аккредитованных на право проведения поверки в соответствии с действующим законодательством РФ, изучившие настоящую методику поверки, руководства по эксплуатации на поверяемое средство измерений и применяемые средства поверки, имеющие стаж работы по данному виду измерений не менее 1 года.

  • 4.2 Поверитель должен пройти инструктаж по технике безопасности.

5. ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 5.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.2.007.0-75 и требованиями, установленными в эксплуатационной документации (далее - ЭД) на измерители и средства поверки.

6. УСЛОВИЯ ПОВЕРКИ
  • 6.1 При проведении поверки должны соблюдаться следующие условия в соответствии с таблицей 4.

Таблица 4 - Условия поверки

Параметр

Значение

1

Температура окружающего воздуха, °C

от +18 до +28

2

Относительная влажность воздуха, %

от 30 до 80

3

Атмосферное давление, кПа

от 84 до 106,7

7. ПОДГОТОВКА К ПОВЕРКЕ

  • 7.1  Подготовить измеритель к работе в соответствии с руководством по эксплуатации (далее - РЭ), средства поверки - в соответствии с их эксплуатационной документацией.

  • 7.2 Перед поверкой измеритель выдерживают в условиях, указанных в п. 6.1, не менее двух часов.

  • 7.3 Перед поверкой должна быть проведена полная зарядка аккумулятора, т.е. измеритель должен быть включен в сеть не менее 5 ч. Состояние полного заряда определяется по значку заряда в специализированном программного обеспечении, установленного на мобильный компьютер.

8. ПРОВЕДЕНИЕ ПОВЕРКИ
  • 8.1. Внешний осмотр

При внешнем осмотре проверяют соответствие измерителя следующим требованиям:

  • - соответствие комплектности измерителя паспорту;

  • - наличие маркировки в соответствии с описанием типа;

  • - чистоту и исправность соединений;

  • - отсутствие внешних механических повреждений корпуса, мешающих работе, и ослабления элементов конструкции.

Результаты считают положительными, если выполняются все вышеуказанные требования.

  • 8.2. Опробование, подтверждение соответствия программного обеспечения

    • 8.2.1 Опробование

Опробование проводить в следующем порядке:

  • 1) подготовить измеритель и Fluke 9100 согласно их руководствам по эксплуатации;

  • 2) подключить измеритель к МК с помощью приёмопередатчика общего назначения Bluetooth;

  • 3) подключить измеритель к Fluke 9100 согласно РЭ на измеритель по рисунку 1;

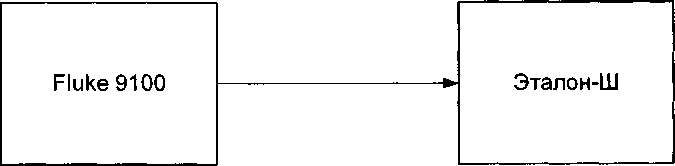

Рисунок 1 - Структурная схема подключения измерителя для опробования, подтверждения соответствия программного обеспечения и определения метрологических характеристик

  • 4) при помощи МК проверить:

- наличие/отсутствие сбоев или перезапусков измерителя.

Результаты считают положительными, если в ходе проверки выявлено отсутствие сбоев или перезапусков измерителя.

  • 8.2.2 Подтверждение соответствия программного обеспечения Подтверждение соответствия программного обеспечения проводить в следующем порядке:

  • 1) подготовить измеритель и Fluke 9100 согласно их руководствам по эксплуатации;

  • 2) подключить измеритель к МК с помощью приёмопередатчика общего назначения Bluetooth;

  • 3) подключить измеритель к Fluke 9100 согласно РЭ на измеритель согласно рисунку 1;

  • 4) в специализированном программном обеспечении мобильного компьютера нажать на ■■■, перейти во вкладку «О приложении»;

  • 5) сравнить считанные данные ПО, с информацией из описания типа.

Результаты считают положительными, если считанные данные ПО, совпадают с информацией из описания типа.

  • 8.3. Определение метрологических характеристик.

    • 8.3.1 Определение абсолютной погрешности измерений напряжения постоянного тока проводят в следующем порядке:

  • 1)   собрать схему, как показано на рисунке 1;

  • 2)   перевести Fluke 9100 в режим воспроизведения напряжения постоянного тока;

  • 3)  вставить измерительные щупы в разъемы «Общий ~ » и «V/Q/mA»;

  • 4)  подключить измеритель к мобильному компьютеру по протоколу Bluetooth;

  • 5)  на мобильном компьютере выбрать условное обозначение измеряемого параметра «V» с помощью специализированного программного обеспечения на мобильном компьютере;

  • 6)  включить режим измерения напряжения постоянного тока «DC» с помощью специализированного программного обеспечения на мобильном компьютере;

  • 7)   последовательно с Fluke 9100 подать следующие значения напряжения постоянного тока: 0,0001; 0,001; 0,1; 1; 10; 100; 250; 400; 500; 600 В,

  • 8)   зафиксировать показания (кнопки «Начать» —* «Фиксировать»);

  • 9)  рассчитать абсолютную погрешность измерений напряжения постоянного тока по формуле (1):

AU = U- иэт (1)

где U - значение напряжения постоянного или переменного тока, измеренное измерителем, В;

(7эт - значение напряжения постоянного тока или переменного тока, воспроизведенное Fluke 9100, В.

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблице 1.

  • 8.3.2 Определение абсолютной погрешности измерений среднеквадратического значения напряжения переменного тока проводят в следующем порядке:

  • 1)   собрать схему как показано на рисунке 1;

  • 2)   перевести Fluke 9100 в режим воспроизведения напряжения переменного тока;

  • 3)  вставить измерительные щупы в разъемы «Общий ^ » и «V/Q/mA»;

  • 4)  подключить измеритель к мобильному компьютеру по протоколу Bluetooth;

  • 5)  на мобильном компьютере выбрать условное обозначение измеряемого параметра «V» с помощью специализированного программного обеспечения на мобильном компьютере;

  • 6)  включить режим измерения напряжения переменного тока «АС» с помощью специализированного программного обеспечения на мобильном компьютере;

  • 7)   последовательно с Fluke 9100 подать следующие значения напряжения переменного тока частотой 50 Гц: 0,0001; 0,001; 0,1; 1; 10; 100; 250; 420 В;

  • 8)  зафиксировать показания (кнопки «Начать» —* «Фиксировать»);

  • 9)   рассчитать погрешность по формуле (1);

  • 10)  повторить п.п. 7) - 9) с частотой переменного тока 10 и 500 Гц.

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблице 1.

  • 8.3.3 Определение абсолютной погрешности измерений среднеквадратического значения силы переменного тока проводят в следующем порядке:

  • 1)   собрать схему как показано на рисунке 1;

  • 2)   перевести Fluke 9100 в режим воспроизведения силы переменного тока;

  • 3)  вставить измерительные щупы в разъемы «Общий ^ » и «V/Q/mA»;

  • 4)   подключить измеритель к мобильному компьютеру по протоколу Bluetooth;

  • 5)  на мобильном компьютере выбрать условное обозначение измеряемого параметра «I» с помощью специализированного программного обеспечения на мобильном компьютере;

  • 6)  включить режим измерения силы переменного тока «АС» с помощью специализированного программного обеспечения на мобильном компьютере;

  • 7)   последовательно с Fluke 9100 подать следующие значения силы переменного тока частотой 50 Гц: 0,0001; 0,001; 0,1; 1; 2; 5; 7 А;

  • 8)   зафиксировать показания (кнопки «Начать» —* «Фиксировать»);

  • 9)  рассчитать погрешность по формуле (2):

Д1 = 1- 1эт (2)

где I - значение силы постоянного или переменного тока, измеренное измерителем, А;

Тэт - значение силы постоянного или переменного тока, воспроизведенное Fluke 9100, А;

  • 10)  повторить п.п. 7) - 9) с частотой переменного тока 10 и 500 Гц.

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблице 1.

  • 8.3.4 Определение абсолютной погрешности измерений силы постоянного тока проводят в следующем порядке:

  • 1)   собрать схему как показано на рисунке 1;

  • 2)  перевести Fluke 9100 в режим воспроизведения силы постоянного тока;

  • 3)  вставить измерительные щупы в разъемы «Общий ~ »и«10А»;

  • 4)  подключить измеритель к мобильному компьютеру по протоколу Bluetooth;

  • 5)  на мобильном компьютере выбрать условное обозначение измеряемого параметра «I» с помощью специализированного программного обеспечения на мобильном компьютере;

  • 6)  включить режим измерения силы постоянного тока «DC» с помощью специализированного программного обеспечения на мобильном компьютере.

  • 7)  последовательно с Fluke 9100 подать следующие значения силы постоянного тока: 0,0001; 0,001; 0,1; 1; 5; 7; 10 А;

  • 8)  зафиксировать показания (кнопки «Начать» —> «Фиксировать»);

  • 9)  рассчитать абсолютную погрешность измерений силы постоянного тока по формуле (2).

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблице 1.

  • 8.3.5 Определение абсолютной погрешности измерений сопротивления постоянному тока проводят в следующем порядке:

  • 1)   собрать схему как показано на рисунке 1;

  • 2)  перевести Fluke 9100 в режим воспроизведения сопротивления постоянному току;

  • 3)  вставить измерительные щупы в разъемы «Общий ^ » и «V/Q/тА»;

  • 4)  подключить измеритель к мобильному компьютеру по протоколу Bluetooth;

  • 5)  на мобильном компьютере выбрать условное обозначение измеряемого параметра «R» с помощью специализированного программного обеспечения на мобильном компьютере;

  • 6)  включить режим измерения сопротивления постоянному току в заданному диапазоне с помощью специализированного программного обеспечения на мобильном компьютере;

  • 7)  последовательно с Fluke 9100 подать следующие значения электрического сопротивления постоянному току: 300 Ом; 3 кОм; 30 кОм; 300 кОм; 3 МОм; зафиксировать показания (кнопки «Начать» —> «Фиксировать»);

  • 8)  рассчитать погрешность по формуле (3).

AR = R — R3T (3)

где R - значение сопротивления постоянному току, измеренное измерителем, Ом;

Яэт - значение сопротивления постоянному току, воспроизведенное Fluke 9100, Ом.

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблице 1.

  • 8.3.6 Определение абсолютной погрешности измерений частоты переменного тока проводят в следующем порядке:

  • 1)   собрать схему как показано на рисунке 1;

  • 2)   перевести Fluke 9100 в режим воспроизведения частоты переменного тока;

  • 3)  вставить измерительные щупы в разъемы «Общий » и «V/Q/шА»;

  • 4)   подключить измеритель к мобильному компьютеру по протоколу Bluetooth;

  • 5)   на мобильном компьютере выбрать условное обозначение измеряемого параметра «HZ» с помощью специализированного программного обеспечения на мобильном компьютере;

  • 6)   последовательно с Fluke 9100 подать следующие значения частоты переменного тока: 0,01; 0,1; 0,5; 1; 2; 5; 7; 10 кГц;

  • 7)   зафиксировать показания (кнопки «Начать» —* «Фиксировать»);

  • 8)   рассчитать погрешность по формуле (4):

    Af = f — /эт

    (4)

где/- значение частоты переменного тока, измеренное измерителем, Гц;

/эт - значение частоты переменного тока, воспроизведенное Fluke 9100, Гц.

Результаты считать удовлетворительными, если полученные значения погрешностей не превышают допускаемых пределов, указанных в таблице 1.

9. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815.

9.1. Положительные результаты поверки измерителя оформляют по форме,

  • 9.2. Знак поверки наносится на паспорт в виде наклейки со штрих-кодом и (или) оттиска клейма поверителя.

  • 9.3. При отрицательных результатах поверки измеритель не допускается к применению до выяснения причин неисправностей и их устранения. После устранения обнаруженных неисправностей проводят повторную поверку, результаты повторной поверки - окончательные.

    9.4. Отрицательные результаты поверки измерителя оформляют извещением о

непригодности по форме, установленной в документе «Порядок проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке», утвержденному приказом Минпромторга России от 2 июля 2015 г. № 1815, отметку о предыдущей поверке аннулируют, а измеритель не допускают к применению.

Ведущий инженер ООО «ИЦРМ»

Л. А. Филимонова

9

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
