Методика поверки «Датчики вибрации модели PVS 3» (МП 64465-16 )

ВСЕРОССИЙСКИЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ

МЕТРОЛОГИЧЕСКОЙ СЛУЖБЫ

(ВНИИМС)

СОГЛАСОВАНО

.В. Иванникова

Государственная система обеспечения единства измерений ДАТЧИКИ ВИБРАЦИИ МОДЕЛИ PVS 3, ИЗГОТАВЛИВАЕМЫЕ GRUNDFOS HOLDING А/S, ДАНИЯ.

МЕТОДИКА ПОВЕРКИ

МП 64465-16

с Изменением № 1

Настоящая методика распространяется на датчики вибрации модели PVS 3, изготавливаемые GRUNDFOS Holding А/S, Дания, и устанавливает методику их первичной и периодической поверок.

Интервал между поверками 1 год.

• 1.1. При проведении поверки датчиков вибрации модели PVS 3 выполняют следующие операции, указанные в таблице 1. Таблица 1

  Наименование операции	Номер пункта	Проведение операции при поверке
  		Первичной	Периодической
  1	2	3	4
  Внешний осмотр	7.1	да	да
  Опробование	7.2	да	да

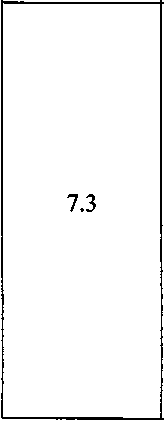

  Проверка относительной погрешности измерения СКЗ виброскорости	7.3	да	да

• 2.1 При проведении поверки необходимо применять основные и вспомогательные средства поверки, приведенные в таблице 2.

Таблица 2

Допускается применять другие средства поверки, удовлетворяющие требованиям по точности измерений, указанным в таблице 2.

• 3.1. К поверке допускаются лица, аттестованные по месту работы, прошедшие обучение и имеющие свидетельство и аттестат поверителя.

• 4.1. Перед проведением поверки средства поверки, вспомогательные средства, а также поверяемые датчики должны иметь надежное заземление.

• 5.1. При проведении поверки должны быть соблюдены следующие условия:

  -   температура окружающего воздуха	20 ± 5° С
  -   относительная влажность	60 ±20 %
  -   атмосферное давление	101 ± 4 кПа

При подготовке к проведению поверки должно быть установлено соответствие систем следующим требованиям:

• - отсутствие механических повреждений корпуса, соединительных кабелей и электрических разъемов;

• - резьбовые части электрических разъемов не должны иметь видимых повреждений;

• - все приборы должны быть прогреты и подготовлены к работе в соответствии со своим руководством по эксплуатации.

В случае несоответствия датчиков хотя бы одному из вышеуказанных требований, они считаются непригодными к применению, поверка не производится до устранения выявленных замечаний.

• 7. Проведение поверки

При внешнем осмотре устанавливают соответствие комплектности и маркировки требованиям эксплуатационной документации, а также отсутствие механических повреждений корпуса, соединительных кабелей и разъемов.

При опробовании поверяемого датчика проверяют его работоспособность в соответствии с эксплуатационной документацией.

Проверка относительной погрешности измерений виброскорости производится при помощи виброустановки калибровочной портативной и цифрового мультиметра. Поверяемый датчик должен быть запитан от внешнего источника постоянного тока напряжением от 12 до 28 В. Белый провод и оплётка экрана подключаются к отрицательной клемме источника питания, коричневый провод через резистор 50 ± 10% Ом к положительной клемме. Выходной ток датчика может быть измерен либо непосредственно включением мультиметра в режиме измерения тока в разрыв коричневого провода, либо измерением напряжения на резисторе 50 Ом и дальнейшим расчётом выходного тока по формуле:

вых

(1)

где:

1вых~ рассчитанное значение выходного тока датчика;

Uusm - напряжение, измеренное на резисторе;

R - сопротивление резистора (50 ± 10 % Ом).

Выходной ток датчика измеряется в каждой заданной точке диапазона 5 раз.

Среднее значение измеренного тока /, вычисляют по формуле:

т

(2)

где:

щ - число измерений (п = 5)

При помощи установки калибровочной с установленным на её вибростоле поверяемым датчиком последовательно задают 10 значений виброскорости, равномерно расположенных в диапазоне измерений датчика, включая крайние точки диапазона при частоте возбуждения 160 Гц.

Измеренное значение виброскорости вычисляют по формуле:

где:

Уизм - измеренное значение виброскорости;

1вых- среднее значение измеренного выходного тока датчика в заданной точке;

1мин - минимальное значение выходного тока (4 мА);

К- коэффициент преобразования датчика, А=0,8 мДимт'¹).

Относительная погрешность измерений рассчитывается по формуле:

V — V

8 = • 100%,

зад

где

Узад- заданное значение виброскорости.

Затем значение виброскорости устанавливается на уровне 10 мм/с и производятся измерения выходного тока датчика для 10 значений частот, равномерно расположенных в рабочем диапазоне, включая крайние точки диапазона, после чего производят расчёт погрешности.

(Формула 3) (Измененная редакция, Изм. №1)

• 8.1 Сведения о результатах поверки датчика вибрации модели PVS 3 должны быть переданы в Федеральный информационный фонд по обеспечению единства измерений.

• 8.2 На датчик вибрации модели PVS 3, признанный годным при поверке, по заявлению владельца поверяемого датчика выдают свидетельство о поверке по форме, установленной Приказом Минпромторга от 31.07.2020 г. № 2510, или в паспорт средства измерений вносят запись о проведенной поверке.

• 8.3 Датчик вибрации модели PVS 3, не удовлетворяющий требованиям настоящей методики, к применению не допускают и по заявлению владельца поверяемого датчика выдают извещение о непригодности с указанием причин по форме, установленной Приказом Минпромторга от 31.07.2020 г. № 2510.

8 (Измененная редакция, Изм. №1)

Зам. начальника отдела 204

ФГУП «ВНИИМС»

Начальник лаборатории 204/3

ФГУП «ВНИИМС»

В.П. Кывыржик

А.Г. Волченко
