Методика поверки «УСТАНОВКА ПОТЕНЦИОМЕТРИЧЕСКАЯ ПОСТОЯННОГО ТОКА ТИПА У 355» (Код не указан!)

УСТАНОВКА ПОТЕНЦИОМЕТРИЧЕСКАЯ ПОСТОЯННОГО ТОКА

ТИПА У 355

МЕТОДИКА ПОВЕРКИ

- 27 -

10.КОНТРОЛЬ РАБОТЫ И НАСТРОЙКА

• 10.1. Проверка наличия электрической связи между металлическими частями установки. Бее монтажные панели блоков,кроме блока защиты делителя от перегрузок, долины быть надежно электрически соединены между собой и с заземляющим зажимом.Наличие электрической связи проверяется омметром с пределом измерения не более 5002.

• 10.2. Измерение сопротивлений изоляции цепей установки производится между отдельными участками схемы в соответствии

с таблицей 3 и должно быть не менее величин,указанных в таблица. Измерение производить тораомметром с пределом измерения не менее Ю¹⁴2 при напряжении 100-s I50V.

Отсчет показаний производится через одну минуту после того, как приложено напряжение.

Сопротивления изоляции нормируются для следующих условий: . а/потенциометр Р355, делитель напряжения Р356 и шунт многопредельный с усилителями Ф356, стабилизаторы тока и напряжения полностью отключены от схемы установки;

б/батареи и нормальный элемент подключены к схеме "минусовыми" концами; образцовые катушки электрического сопротивления, за исключением 0,0012,подключены общим токовым концом, образцовая катушка электрического сопротивления 0,0012 подключена двумя токовыми концами;

в/перемычки между зажимами "+I" и "-I" ("ВНЕШНЕЕ Кн "). ‘СХЕМА" и "    " сняты;                                          *

г/выключатель "НОРМАЛЬНЫЙ ЭЛЕМЕНТ" в положении "ВКЛ";

д/заикнуты между собой попарно "минусовые" и "плюсовые" наконечники жгутов для подключения выходов стабилизаторов тока и напряжения;

е/измерения по п.п. 8 и 9 производить при всех положениях переключателя "К ПОТЕНЦИОМЕТРУ", а в положении "Sa,V (ДН)" по п.9 при всех положениях переключателя "ОБРАЗЦОВЫЕ СОПРОТИВЛЕНИЯ",

ж/измерения по п.18 производить в положении "ПРЯМАЯ" переключателя "ПОЛЯРНОСТЬ ОБРАЗЦОВЫХ МЕР", апо п.19 - производить в положении "ОБРАТНАЯ", при этом зажимы "+ mV "замкнуты перемычкой.

Таблица 3

Продолжение таблицы 3

ЮоЗ.Проверку электрической прочности изоляции производить манду схемой постоянного тока и корпусом; изоляция, при этом, должна выдергивать в течение I минуты действие испытательного напряжения 2 ЭТ ,а изоляция между электрической схемой переменного тока и корпусом - действие испытательного напряжения I эт практически синусоидальной формы частоты 50 Ни. Электрическая прочность изоляции должна проверяться на установке мощностью не менее 0,25 ЭТА на стороне высокого напряжения'

Испытательное напряжение прикладывается между:

а/цепью переменного тока ( замкнутые между собой контакты колодок питания "   220 V сеть” и ^п ~ 220 V СТАБИЛИЗАТОР?

контакты и токолодводы разъемов " Г ” и " J ^п блока терморегулирования) ;

б/цепью постоянного тока (замкнутые между собой зажимы для подключения поверяемых приборов и внешнего Д г/ ;зажимы и ] и* и и n_t w ty * V ";токоподводы и контактные пластины для подключения потенциометра, кроме пластины "      ";

"минусовые" зажимы батарей "Ej" и " Eg", на блоке питания потенциометра);              I

в/корпусом (зажим " ■=» " на боковом щите установки)

При испытаниях нормальный элементу потенциометру делитель напряжения, шунт многопредельный и стабилизатор тока должны быть отключены от схемы установки.

Перемычка между зажимами “СХЕМА” и ” ~ ” должна быть снята; все тумблеры и выключатели на установке должны быть поставлены в положение "ВКЛ".

Появление короны и шума при испытаниях не являются признаками неудовлетворительности изоляции.

Возрастание напряжения от 0 до 2 kV _эа также уменьшение до 0 должно продолжаться 5-е 20 секунд.

V 10.4.Проверка работы схемы регулирования и измерения температуры должна производиться не реже одного раза в год.

Для проверки и настройки схемы регулирования и измерения температуры необходим ртутный термометр с ценой деления О,01°Cуимеющий поправку в точке+20°С.При снятой крышке термостата термометр устанавливается между нормальным элементом и катушкой образцового сопротивления 0,0012 , не касаясь их.

Для сведения к минимуму погрешности из-за различной инер ционности термометра и датчиков скорость изменения температуры масла не должна превышать 0,01°С в минуту.Это достигается отключением регулятора.При этом температура в термостате изменяется медленно.

Для отключения терморегулятора необходимо установить указатели МЗОЗК на отметки ”-6" и ”+6”.Установку указателей произ водить в установившемся режиме термостата, т.е. через 30 минут после первого вхождения стрелки в красный сектор при положении ”К=0,1” переключателя "ТЕМПЕРАТУРА В ТЕРМОСТАТЕ"

При температуре масла равной +20°С(с учетом поправки термометра) стрелка прибора МЗОЗК должна устанавливаться на нулевой отметке шкалы.

Если стрелка не устанавливается на нуль, то необходимо произвести настройку, начиная с контроля напряжения питания моста.

Контроль напряжения питания моста производится путем измерения этого напряжения потенциометром Р355.Для этого необходимо подключить делитель напряжения Р356 к токоподводам 164 и 166, расположенным на контактной панели термостата.

При напряжении питающей сети равном 220 V напряжение питания моста должно быть равным 38,46+0,08 V. При необходимости подстройка этого напряжения осуществляется переменным резистором К После подстройки необходимо зафиксировать его ось стопорной гайкой.

Если после этого при температуре масла равной +20°С стрелка прибора МЗОЗК не устанавливается на нулевую отметку шкалы, необходимо произвести подстройку на нуль прибора МЗОЗК переменными резисторами Rgg и Дзд с последующим фиксированием их осей стопорными гайками.Окончательно правильность настройки на нуль необходимо проверить дважды: при подходе стрелки к нулю слева и справа.

Разность температур между двумя точками в зоне термоста-тирования определяется в установившемся режиме термостата при помощи двух термометров с ценой деления О,01°С,имеющих поправку в точке +20°С.

При определении разности температур первый термометр постоянно находится в точке ”0" (см.рис.П), а второй последовательно располагается в точках I, 2, 3 и 4.

Рис.11

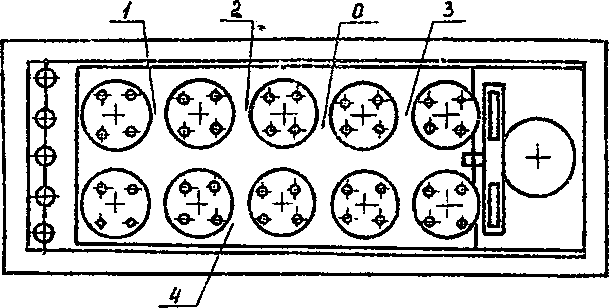

Схема размещения контрольных термометров в зоне термостатирования.

Измерение температуры производить после минутного пребывания второго термометра в контролируемой точке_о

Скорость снижения (подъема) температуры масла в термостате определяется по показаниям прибора, измеряющего температуру в термостате и измерению времени, в течение которого температура масла меняется на 2,5°С_О

Исходная разность температур между температурой масла и температурой воздуха в помещении, где производятся испытания, должна быть не менее 6°С_в

Для получения исходной разности температур пользоваться нагревателем (холодильником) установки путем соответствующего смещения установочных указателей прибора МЗОЗК.

v 10.5.Проверка влияния включения (выключения) элементов автоматического регулирования температуры в термостате производится путем измерения отброса указателя выходного прибора потенциометра в момент включения или выключения нагревателей или холодильного агрегата при проведении контроля рабочего тока потенциометра, измерении напряжения и тока при питании от стабилизатора напряжения и от стабилизатора тока•Максимальное нестационарное отклонение (отброс) стрелки выходного прибора потенциометра при контроле.рабочего тока не должно превышать значения, соответствующего изменению рабочего тока на 0,0001%, а при всех других измерениях не должно превышать значений, определяемых нестабильностью источников питания,

10.6.Проверка защиты делителя напряжения от перегрузки производится путем измерения напряжения, при котором происходит снятие напряжения с делителя напряжения и срабатывание предупреждающей сигнализации. Величину напряжения контролировать по вольтметру стабилизатора напряжения в соответствии с таблицей 2.

10о7.Проверку изменения величины рабочего тока потен -циометра при повороте переключателя "ПОЛЯРНОСТЬ ОБРАЗЦОВЫХ МЕР" производить путем измерения рабочего тока по выходному прибору потенциометра в положении "ОБРАТНАЯ", предварительно точно отрегулированного и измеренного в положении "ПРЯМАЯ" • Отклонение указателя выходного прибора не должно превышать одного деления при положении переключателя чувствительности в "I0"⁶.

10.8„Контроль сопротивления цепи тока производить путем вычисления сопротивления по результатам измерения напряжения на выходных зажимах стабилизатора тока при токе в цепи установки 30А.

Измерения производить при закороченных зажимах "      “

и переключателях, установленных в следующие положения:

а/переключатель "ПИТАНИЕ ЦЕПИ ТОКА" - " ОТ П138" б/переключатель "ОБРАЗЦОВЫЕ СОПРОТИВЛЕНИЯ" - "0,0012"; в/переключатели "ПОЛЯРНОСТЬ ОБРАЗЦОВЫХ МЕР" - и "ПОЛЯРНОСТЬ ПОВЕРЯЕМОГО ПРИБОРА" - "ПРЯМАЯ" или "ОБРАТНАЯ".

Величина напряжения контролируется вольтметром класса 0,5 с пределами измерения 1,5 v и собственным потреблением не более 3 mA ,величина тока контролируется амперметром стабилизатора тока. Значение вычисленного сопротивления цепи не должно превышать 0,035Р.

/.    10.9.Измерение ТКЭДС (Ет) и максимальной вариации ТКЭДС

( Л Ет) производить во всех потенциальных цепях образцовых катушек электрического сопротивления, в цепях выхода шунта многопредельного и делителя напряжения, в измерительных цепях " ^их ", " ^их * " и "       ".

ТКЭДС измеряется при разнице между температурой масла в термостате и температурой воздуха в помещении равной +7°С.

Перед измерением необходимо поджать попарно под один зажим потенциальные проводники на каждой образцовой катушке и поджать под один зажим проводники, идущие к выходу делителя напряжения, выходу шунта многопредельного, а также замкнуть попарно медной проволокой зажимы установки " ^и_х "," Чк ",

34 -

и mV п _и « U - ВНЕШНЕЕ IU ”.

К измерению ТКЭДС необходимо приступеть не ранее чем через 15 минут после выполнения указанных выше подключений*

Измерение ТКЭДС производится автокомпенсатором потенциометра Р355 при двух положениях переключателя ’’НАПРАВЛЕНИЕ ТОКА” потенциометра.

При измерении ТКЭДС в потенциальных цепях образцовых катушек, на выходе шунта многопредельного и делителя напряжения, в цепях зажимов ”              "и ” mV ” руководст

воваться таблицей 4.

Таблица 4

: Положение переключателей :     Установки

:к потенцио- образцовые направив :метру сопротивления: ние тока

В цепях установки, идущих от зажимов " ”и ” mV ”

производить дополнительное измерение ТКЭДС, руководствуясь

таблицей 5.

Таблица 5

Величина ТКЭДС определяется по формуле:

где: п - отсчет по лимбу переключателя чувствительности потенциометра;

показания выходного прибора потенциометра с учетом знака»

Отсчет значений <// производить через Ю«20 5 • после коммутации переключателя "направление тока”»

Интервалы между двумя последовательными измерениями ТКЭДС должны быть не менее I минуты»

Вариация ТКЭДС ( /5 Ет « Ет max. - Ет таг ) в измерительных цепях установки определяется как максимальная разность между любыми из 6 последовательными измерениями ТКЭДС»

Для получения необходимой разницы температур включать нагреватели или холодильный агрегат соответствующим смещением указателей прибора МЗОЗК»

Максимальное значение ТКЭДС (Етм) не должно превышать Iy/F. Максимальная вариация ТКЭДС ( д Ет) не должна превышать 0,1/7/.

ЮЛО.Поверка автокомпенсатора потенциометра Р355 произ-водится согласно инструкции по* эксплуатации на прибор Р355. Для удобства сборки схемы следует использовать схему установки:

a/подключить к зажимам "+ I -внешнее Кн” миллиамперметр постоянного тока класса 0,2 или^класса 0,5 (с учетом поправок)

б/подключить к зажимам ”+ "токовые зажимы необходимого образцового сопротивления, потенциальные зажимы через регулируемое сопротивление подключить к зажимам "X" потенциометра, для чего предварительно отключить выводы установки, идущие к зажимам "X”;

в/переключатель “ПИТАНИЕ ЦЕПИ ТОКА” установить в положение " ОТ П136”;

г/изменение направления тока в образцовой сопротивлении производить переключателем "ПОЛЯРНОСТЬ ПОВЕРЯЕМОГО ПРИБОРА"

Образцовое сопротивление соответствует обозначению ” " регулируемое сопротивление - обозначению " ", переключатель "ПОЛЯРНОСТЬ ПОВЕРЯЕМОГО ПРИБОРА" - обозначению "П" схемы в инструкции по эксплуатации потенциометра Р355.

10.IIмПоверка потенциометра Р355 производится согласно методике в инструкции по эксплуатации потенциометра Р355.

10.12.Поверка делителя напряжения Р356 производится согласно методике в инструкции по эксплуатации делителя напряжения Р356.

- Ю.13.Поверка шунта многопредельного Р357 производится согласно методике в инструкции по эксплуатации шунта многопредельного Р357.

10.14.Определение погрешностей измерения на установке производить:

a/путем измерения на установке сопротивления образцовых катушек электрического сопротивления класса 0,01 с номинальными значениями 0,0012 ; 12 и 100000 Q помещенных в масляный термостат с температурой масла 20+0,15°С и находящихся там не менее I часа до начала измерений

Токовые зажимы образцовой катушки подключать к зажимам "+ I - ВНЕШНЕЕ Rd " установки, а потенциальные к зажимам " ± ’’ При этом зажимы " jnV " замкнуть перемычкой.

Измерения производить с учетом действительного значения сопротивления при двух направлениях тока, руководствуясь данными таблицы 6.

Допустимая погрешность при измерении сопротивлений не должна превышать л / \ v

где:    4 - относительная нестабильность источника тока

( напряжения);

Л/лт j ист-нестабильность стабилизаторов тока и напряжения (см. таблицу I);

/czucz" пределы регулирования стабилизаторов тока, напряжения при которых определены 4 /с 7; zJ и ат

Таблица 6

измеря-:Положение:Полоке-   :Цена хОтсчет :Положение:рекомен

емое :переключа:ние перек-:деления:по изие:переключа:дуемые сопро- :теля "0б-:лючателя :потенци:ритель-:теля чувсПределы тивле- :РАЗЦОВЫЕ х"ПИТАНИЕ хометра :ныи дв-:твительно:на ста-ние    хСОПРОТИВ-хЦЕПИ ТОКА”: _{г 7} :кадам :сти потенхбилиза-

[&] хЛЕНИЯ" :           : Z ^mY/ х(дел.) хциометра Хторах

Для уменьшения нестабильности источника питания рекомендуется увеличить напряжение на выходе стабилизатора, для чего последовательно с измеряемым сопротивлением включить образцовую катушку электрического сопротивления 102.

б/путем измерения тока ЗА, используя для этой цели шунт многопредельный Р357 на пределе ЗА.

Для контроля измеряемого тока использовать образцовую катушку электрического сопротивления класса 0,01 с номинальным значением 0,012 с учетом её действительного значения и находящуюся в масляном термостате с температурой 20+0,15°С не менее* Ih. до начала измерений.

Токовые зажимы образцовой катушки подключить к зажимам "+ I - ВНЕШНЕЕ Rti "установки, -а потенциальные к зажимам ”+       "• При этом зажимы "яг" замкнуть перемычкой.

Измерения производить при двух направлениях тока. Смену направления тока осуществлять переключателями "ПОЛЯРНОСТЬ ОБРАЗЦОВЫХ МЕР". Переключатели: "ОБРАЗЦОВЫЕ СОПРОТИВЛЕНИЯ" в положении "ШУНТ";"МНОГОПРВДЕЛЬНЫй ШУНТ” в положении "ЗА"; "ПИТАНИЕ ЦЕПИ ТОКА" в положении "ОТ П138"

- 38 -

Рекомендуемые режимы работы при измерении тока приведены в таблице 7.

Таблица 7.

Допустимая погрешность при измерении тока не должна

превышать

в/путем измерения на установке напряжения до 600 V используя встроенный в установку делитель напряжения Р356«

Для контроля напряжения пользоваться делителем напряжения Р356, специально подстроенным с точностью не ниже 0,002%

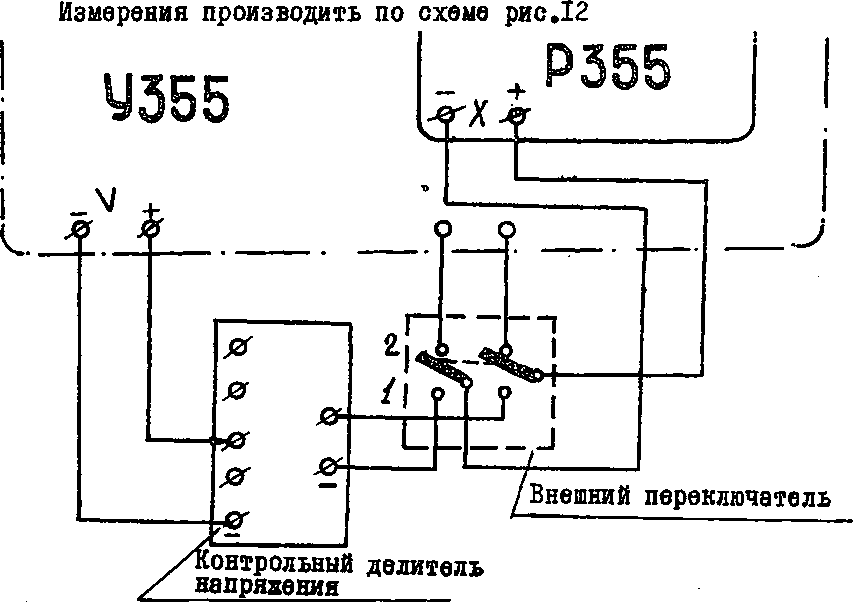

Рис«12 Схема подключений при поверке погрешности измерения напряжения^

При этой выводы установки, предназначенные для подключения к эажимам потенциометра "+Х", и зажимы потенциометра ^И+Х" подключить непосредственно к "ВНЕШНЕМУ ПЕРЕКЛЮЧАТЕЛЮ".

Внешний переключатель должен обеспечивать сопротивление изоляции между электрическими цепями не меньше I0^I3J2.

При измерениях необходимо учесть ТКЭДС в цецях выходов делителей напряжения.

Для определения ТКЭДС необходимо отключить схему устаноВ' ки от выходных зажимов стабилизатора напряжения. Рекомендуемые режимы при измерении напряжений приведены в табл. 8.

Таблица 8.

Допустимая погрешность при измерении напряжения не долж

на превышать
