Методика поверки «ГСОЕИ. Барьеры безопасности серии TIK-BIS.XXX.XXXX» (Код не указан!)

УТВЕРЖДАЮ

И.о. директора ФБУ «Пермский ЦСМ»

^л л

-

-7

А.Д4: Деменев

г.

Государственная система обеспечения единства измерении

Барьеры безопасности серии TIK-BIS.XXX.XXXX

Методика поверки

2020

• 1.1 Настоящая методика поверки предназначена для проведения первичной и периодической поверок барьеров безопасности серии TIK-BIS.XXX.XXXX (далее -барьеры), изготовленных ООО НПП «ТИК», г. Пермь.

• 1.2 Интервал между поверками барьеров - 2 года.

• 1.3 Допускается проведение поверки отдельных каналов из состава барьеров и для меньшего числа измеряемых величин в соответствии с письменным заявлением владельца средства измерений и с обязательным указанием информации об объеме проведенной поверки в Федеральном информационном фонде по обеспечению единства измерений.

• 1.4 Барьер предоставляется на поверку с паспортом.

2.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1 - Операции поверки

• 2.2 При получении отрицательных результатов при выполнении любой из операций поверка прекращается.

3.1 При проведении поверки должны применяться средства поверки, указанные в таблице 2.

Таблица 2 - Средства поверки

• 3.2 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик барьеров с требуемой точностью.

• 3.3 Применяемые средства поверки должны быть поверены.

• 4.1 К проведению поверки допускаются работники организаций (юридических лиц или индивидуальных предпринимателей), аккредитованных в соответствии с законодательством РФ об аккредитации в национальной системе аккредитации на проведение поверки средств измерений:

• - имеющие опыт работы по поверке средств измерений данного вида измерений не менее одного года;

• - имеющие высшее образование и (или) среднее профессиональное образование, и (или) дополнительное профессиональное образование по специальности, соответствующей выполнению поверки средств измерений;

• - допущенные в установленном порядке к выполнению поверки средств измерений;

• - изучившие настоящую методику поверки, эксплуатационную документацию барьеров и применяемых средств поверки, а также прошедшие инструктаж по технике безопасности в установленном в организации порядке.

• 5.1 При проведении поверки необходимо соблюдать требования безопасности, предусмотренные действующими правилами эксплуатации электроустановок, эксплуатационной документацией барьеров, инструкцией по охране труда на рабочем месте, а также указаниями по безопасности, изложенными в эксплуатационной документации барьеров и применяемых средств поверки.

• 6.1 При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха (15-25) °C;

• - относительная влажность воздуха (30 - 80) %;

• - атмосферное давление               (84 - 106) кПа.

• 7.1 Перед проведением поверки необходимо:

изучить техническую и эксплуатационную документацию барьеров и средств поверки;

убедиться, что средства измерений, используемые при поверке барьеров, поверены, испытательное оборудование аттестовано;

• - подготовить средства поверки к проведению измерений согласно их эксплуатационной документации;

• - проверить соблюдение требований безопасности, указанных в п. 5;

• - проверить соблюдение условий поверки, указанных в п. 6.

• 8 ПРОВЕДЕНИЕ ПОВЕРКИ

• 8.1.1 При внешнем осмотре проверяется:

• - соответствие барьеров требованиям технической и эксплуатационной документации в части маркировки. Маркировка должна быть четкой и содержать наименование и модификацию барьера, товарный знак предприятия-изготовителя, заводской номер, технические характеристики барьера;

• - отсутствие видимых механических повреждений барьеров, влияющих на функциональные или технические характеристики барьеров.

• 8.1.2 При обнаружении неисправностей и несоответствий барьеров требованиям эксплуатационной и технической документации поверка прекращается.

8.2.1 Для барьеров TIK-BIS.111.0Х0Х и TIK-BIS.121.0X0X собрать схему, приведенную на рисунке 1. Для TIK-BIS.111.1Х1Х собрать схему, приведенную на рисунке 3. Установить на магазине сопротивления РЗЗ значение 1500 Ом и задать на источнике питания напряжение (24 ± 0,5) В. Мультиметры 34401А должны показать падение напряжения на катушках электрического сопротивления Р331 (R1 и R2).

Для барьеров TIK-BIS. 121.0X0X собрать схему, приведенную на рисунке 2, установив на магазине сопротивления РЗЗ значение 1500 Ом и, задав на источнике питания напряжение (24 ± 0,5) В. Мультиметры 34401А должны показать падение напряжения на катушках электрического сопротивления Р331 (R1 и R2).

Если оба мультиметра 34401А показывают падение напряжения на катушках электрического сопротивления РЗЗ 1, то результаты опробования считаются положительными.

Для опробования второго канала барьера TIK-BIS.111.1X1 X собрать схему, приведенную на рисунке 4, и повторить действия, описанные выше.

При обнаружении несоответствий поверка прекращается.

PV1, PV2 - Мультиметры 34401А

R1, R2 - Катушки электрического сопротивления Р331 А1 - Источник питания постоянного тока

АЗ - Магазин сопротивления РЗЗ

* - в барьерах TIK-BIS. 111 .ОхОх отсутствует

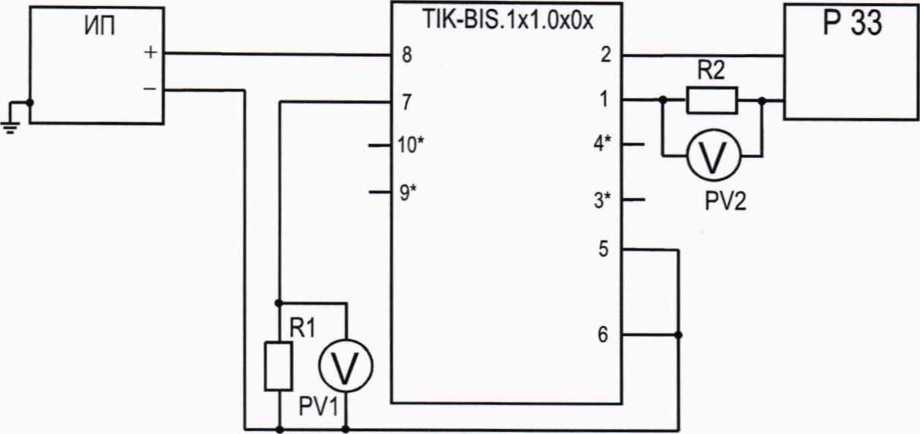

Рисунок 1 - Схема подключения для барьеров TIK-BIS. 1X1.ОХОХ

PV1, PV2 - Мультиметры 34401А

R1, R2 - Катушки электрического сопротивления Р331

А1 - Источник питания постоянного тока

АЗ - Магазин сопротивления РЗЗ

Рисунок 2 - Схема подключения для барьеров TIK-BIS. 121.ОХОХ

А1                                  А2                        АЗ

PV1, PV2 - Мультиметр 34401А

R1, R2 - Катушки электрического сопротивления Р331

А1 - Источник питания постоянного тока

АЗ - Магазин сопротивления РЗЗ

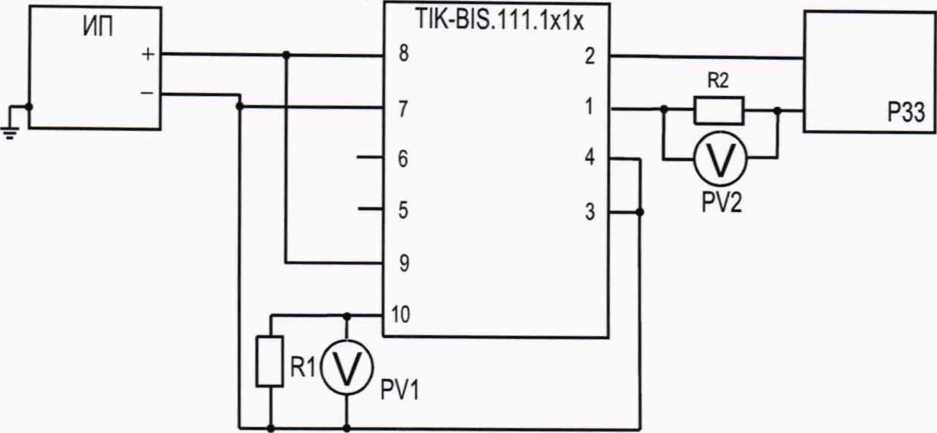

Рисунок 3 - Схема подключения для барьеров TIK-BIS.111.1 XIX (первый канал)

А2                       АЗ

PV1, PV2 - Мультиметр 34401А

R1, R2 - Катушки электрического сопротивления Р331

А1 - Источник питания постоянного тока

АЗ - Магазин сопротивления РЗЗ

Рисунок 4 - Схема подключения для барьеров TIK-BIS.111.1Х1Х (второй канал)

• 8.2.2 Для барьеров TIK-BIS.517.1002 и TIK-BIS.527.1002 собрать схемы, приведенные на рисунках 5 и 6 соответственно. Установить на магазине сопротивления РЗЗ значение 1500 Ом и задать на источнике питания напряжение (24 ± 0,5) В.

Для барьера TIK-BIS.517.1002 после подачи питания на табло барьера должна отобразиться надпись «ТИК BIS 51-7» а светодиод по очереди загорится зеленым, синим и красным цветом, после чего барьер должен перейти в рабочий режим.

Для барьера TIK-BIS.527.1002 после подачи питания на двух семисегментных табло должно отобразиться значение «8.8» а светодиоды по очереди загорятся зеленым, синим и красным цветом, после чего барьер должен перейти в рабочий режим.

Мультиметры 34401А должны показать падение напряжения на катушках электрического сопротивления Р331 (R1 и R2). Установить связь с барьером по протоколу ModBus согласно документу «Барьеры безопасности серии TIK-BIS.XXX.XXXX. Руководство по эксплуатации» и номер регистра 61 «Input Register», регистр должен содержать не нулевое значение.

Если оба мультиметра 34401А показывают падение напряжения на катушках электрического сопротивления Р331, индикация работает и связь с барьером установлена, то результаты опробования считаются положительными.

Для опробования второго канала барьера TIK-BIS.527.1002 собрать схему, приведенную на рисунке 7, и повторить действия, описанные выше.

При обнаружении несоответствий поверка прекращается.

PV1, PV2 - Мультиметры 34401А

R1, R2 - Катушки электрического сопротивления Р331

А1 - Источник питания постоянного тока

А2 - Персональный компьютер

АЗ - Преобразователь интерфейса USB/RS-485

А5 - Магазин сопротивления РЗЗ

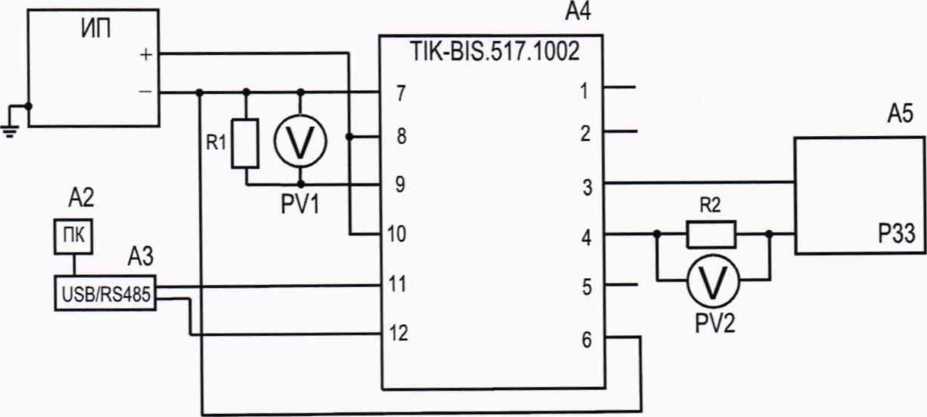

Рисунок 5 - Схема подключения для барьеров TIK-BIS.517.1002

А1

А2

А5

PV1, PV2 - Мультиметры 34401А

R1, R2 - Катушки электрического сопротивления Р331 А1 - Источник питания постоянного тока

А2 - Персональный компьютер

АЗ - Преобразователь интерфейса USB/RS-485

А5 - Магазин сопротивления РЗЗ

Рисунок 6 - Схема подключения для барьеров TIK-BIS.527.1002 (первый канал)

PV1, PV2 - Мультиметры 34401А

R1, R2 - Катушки электрического сопротивления Р331 А1 - Источник питания постоянного тока

А2 - Персональный компьютер

АЗ - Преобразователь интерфейса USB/RS-485

А5 - Магазин сопротивления РЗЗ

Рисунок 7 - Схема подключения для барьеров TIK-BIS.527.1002 (второй канал)

• 8.2.3 Для барьеров TIK-BIS.313.0X0X и TIK-BIS.323.0X0X собрать схему, приведенную на рисунке 8.

На источнике питания установить напряжение (24 ± 0,5) В. Переключить мультиметр цифровой прецизионный 8508А (PV2) в режим измерений постоянного напряжения, с помощью магазина сопротивления РЗЗ установить на мультиметре цифровом прецизионном 8508А значение 10,5 В. Переключить мультиметры цифровые прецизионные 8508А в режим измерений переменного напряжения. Задать с генератора сигналов специальной формы ГСС-05 сигнал синусоидальной формы частотой 80 Гц и амплитудой 1 В. Мультиметры цифровые прецизионные 8508А должны показать переменное напряжение на входе и выходе барьера.

Если оба мультиметра показывают значения (0,5 - 1,0) В переменного напряжения, то результаты опробования считаются положительными.

Для опробования второго канала барьеров TIK-BIS.323.0X0X собрать схему, приведенную на рисунке 9, и повторить действия, описанные выше.

При обнаружении несоответствий поверка прекращается.

R1

* - в барьерах TIK-BIS.313.0x0x отсутствует

R1 - Резистор 8,2 Ом 1%

С1 - Конденсатор (10-22) мкФ с напряжением не менее 35 В

PV1, PV2 - Мультиметры 8508А

А1 - Источник питания постоянного тока

А2 - Микросхема LM334

А5- Магазины сопротивления РЗЗ

А4 - Генератор сигналов специальной формы ГСС-05

Рисунок 8 - Схема подключения для барьеров TIK-BIS.3X3.OXOX (первый канал)

R1

С1 - Конденсатор (10-22) мкФ с напряжением не менее 35 В PV1, PV2 - Мультиметры 8508А

А1 - Источник питания постоянного тока

А2- Микросхема LM334

А4 - Генератор сигналов специальной формы ГСС-05

А5 - Магазин сопротивления РЗЗ

Рисунок 9 - Схема подключения для барьеров TIK-BIS.323.0X0X (второй канал)

• 8.3 Определение метрологических характеристик барьеров

• 8.3.1.1 Определение основной приведенной погрешности преобразования сигналов силы электрического тока производится при поверке барьеров модификаций TIK-BIS.1X1.XXXX, TIK-BIS.517.XXXX и TIK-BIS.527.XXXX.

• 8.3.1.2 При наличии у барьера двух каналов производить определение их метрологических характеристик по очереди.

• 8.3.1.3 В зависимости от модификации барьера собрать измерительную схему, изображенную на рисунках выше.

• 8.3.1.4 С помощью магазина сопротивления РЗЗ последовательно задать входные сигналы сопротивления электрического тока, соответствующие значениям силы электрического тока 4, 8, 12, 16, 20 мА, контролируя их с помощью мультиметра 34401А (PV2). С помощью мультиметра 34401A (PV1), переключенного в режим измерений напряжения постоянного тока, измерить значение падения напряжения на катушке электрического сопротивления Р331 (R1).

  8.3.1.5 Рассчитать значение выходных сигналов силы постоянного тока по формуле

  (1).



(1)

где Х_и - измеренное значение выходного сигнала силы электрического тока, мА;

U - измеренное значение падения напряжения, мВ;

100 - значение электрического сопротивления 100 Ом.

Рассчитать заданное значение входного сигнала силы электрического тока по формуле (2).

где Х₃ - заданное значение входного сигнала силы электрического тока, мА;

U - измеренное значение падения напряжения, мВ;

100 - значение электрического сопротивления 100 Ом.

8.3.1.6 Рассчитать значение основной приведенной погрешности преобразования сигналов силы электрического тока по формуле (3).

16

(3)

где 16 - нормирующее значение (значение диапазона измерений), мА.

• 8.3.2.1 Определение основной приведенной погрешности преобразования сигналов переменного напряжения производится при поверке барьеров модификаций TIK-BIS.3X3.XXXX.

• 8.3.2.2  При наличии у барьера 2 каналов производить определение их метрологических характеристик по очереди.

• 8.3.2.3 В зависимости от модификации барьера собрать измерительную схему, изображенную на рисунках выше.

Установить на источнике питания значение напряжения, равное (24 ± 0,5) В, с помощью магазина сопротивления РЗЗ установить на мультиметре цифровом прецизионном 8508А (PV2) значение 10,5 В. Переключить мультиметры цифровые прецизионные 8508А в режим измерений переменного напряжения.

• 8.3.2.4 С помощью генератора сигналов специальной формы ГСС-05 задать входной сигнал переменного напряжения, равный = 3,54 В, контролируя его с помощью мультиметра цифрового прецизионного 8508А (PV2).

С помощью генератора сигналов специальной формы ГСС-05 последовательно устанавливать значения частоты, равные 10, 20, 40, 80, 160, 630, 2500, 5000, 8000, 10000 Гц. Значение выходных сигналов контролировать с помощью мультиметра цифрового прецизионного 8508A (PV1) в режиме измерений переменного напряжения.

• 8.3.2.5 Рассчитать значение основной приведенной погрешности преобразования сигналов по формуле (4).



(4)

где Х„ - измеренное значение выходного сигнала переменного напряжения, В; Х₃ - заданное значение входного сигнала переменного напряжения, В; 3,54 - нормирующее значение, В.

• 8.3.3.1 Определение основной приведенной погрешности измерений сигналов силы электрического тока производится для барьеров модификаций TIK-BIS.517.XXXX и TIK-BIS.527.XXXX.

• 8.3.3.2  При наличии у барьера 2 каналов производить определение их метрологических характеристик по очереди.

• 8.3.3.3 В зависимости от модификации барьера собрать измерительную схему, изображенную на рисунках выше.

• 8.3.3.4 С помощью магазина сопротивления РЗЗ последовательно задать входные сигналы сопротивления электрического тока, соответствующие значениям силы электрического тока 4, 8, 12, 16, 20 мА, контролируя их с помощью мультиметра 34401А (PV2). С помощью персонального компьютера считать значения электрического тока для каждого заданного входного сигнала по протоколу MobBus согласно приложению Н документа ЛПЦА.468243.090 РЭ «Барьеры безопасности серии TIK-BIS.XXX.XXXX. Руководство по эксплуатации».

• 8.3.3.5 Рассчитать заданное значение входного сигнала силы электрического тока по формуле (2).

• 8.3.3.6 Рассчитать значение основной приведенной погрешности преобразования сигналов силы электрического тока по формуле (5).

^{Х =} Л?-¹⁰⁰’                     (5)

где Х_и - измеренное значение выходного сигнала силы электрического тока, считанное с персонального компьютера, мА.

Х₃ - заданное значение входного сигнала силы электрического тока, мА;

16 - нормирующее значение (значение диапазона измерений), мА.

• 8.3.4 Результаты поверки барьеров считаются положительными, если результаты всех операций поверки соответствуют требованиям, указанным в настоящей методике поверки, в том числе значения метрологических характеристик барьеров соответствуют указанным в описании типа.

• 9.1 Положительные или отрицательные результаты поверки барьера оформляются в соответствии с действующими нормативными документами в области обеспечения единства измерений РФ.

• 9.2  Сведения о результатах поверки барьера передаются в Федеральный информационный фонд по обеспечению единства измерений проводящими поверку барьеров юридическими лицами и индивидуальными предпринимателями в срок, установленный действующими нормативными документами в области обеспечения единства измерений РФ.
