ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ.

МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ»

(ФБУ «РОСТЕСТ - МОСКВА»)

УТВЕРЖДАЮ Заместитель

директора

Мории

Государственная система обеспечения единства измерений

Приёмники радионавигационные GPSMAP 62s

Методика поверки

РТ-М П-3285-441-2016 г. Москва 2016 г.

лист № 2 Всего листов 8 Настоящая методика поверки распространяется на приёмники радионавигационные GPSMAP 62s (далее по тексту - приёмники), с заводскими номерами №21F143094, №21F126023, №21F169038, №21F143096, изготовленные «Garmin Corporation», Тайвань и устанавливает методы и средства их первичной и периодической поверок.

Интервал между поверками - 1 год.

1 ОПЕРАЦИИ ПОВЕРКИ

При проведении поверки должны быть выполнены операции, указанные в таблице 1.

Таблица 1. Операции, выполняемые при поверке

Наименование операции

Номер пункта методики

Проведение операции при поверке

первичной

периодичес кой

1 Внешний осмотр

5.1

да

да

2 Опробование

5.2

да

да

3 Определение метрологических характеристик

5.3

да

да

3.1 Определение абсолютной погрешности определения координат при доверительной вероятности 0,95 % по сигналам GPS (L1, код С/А) и геометрическом факторе PDOP не более 3, м

5.3.1

да

да

2 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 2.1 К проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности.

  • 2.2 При работе с измерительными приборами и вспомогательным оборудованием должны быть соблюдены требования безопасности, оговоренные в соответствующих технических описаниях и инструкциях по эксплуатации применяемых приборов.

  • 3 СРЕДСТВА ПОВЕРКИ

    • 3.1 При проведении поверки приёмников должны применяться средства поверки, указанные в таблице 2.

Таблица 2. Перечень и характеристики Рабочих эталонов и испытательного оборудования

Наименование и тип основного или вспомогательного средства поверки, требуемые технические и метрологические характеристики средства поверки

Наименование рабочих эталонов и вспомогательных средств измерений

Основные технические характеристики

Диапазон измерения

Класс, разряд, погрешность

1

2

3

Имитатор сигналов СН-3803М

Госреестр 54309-13

номинальные значения выходных частот, МГц

- СНС GPS (L1)

1575,4200

предел допускаемого среднего квадратического отклонения (СКО) случайной составляющей погрешности формирования беззапросной дальности до НКА КНС GPS

  • - по фазе дальномерного кода 0,1 м;

  • - по псевдоскорости 0,005 м/с

лист № 3

Всего листов 8

Продолжение таблицы 2

1

2

3

Персональный компьютер

ПО «Синхронизация времени: Синхронизация NMEA-0183»

Кабель для поверки

Garmin (010-11131-00)

  • 3.2 Допускается применение других средств измерений и контроля с аналогичными или лучшими метрологическими характеристиками.

  • 3.3  Все средства измерений должны быть поверены и иметь действующие свидетельства о поверке или оттиски поверительных клейм.

  • 4 УСЛОВИЯ ПОВЕРКИ И ПОДГОТОВКА К НЕЙ

    • 4.1 При проведении поверки должны соблюдаться следующие условия:

  • - температура окружающего воздуха, °C                 20 ± 5;

  • - относительная влажность воздуха, %                   65 ± 15;

  • - атмосферное давление, кПа (мм рт. ст.)                 100 ± 4 (750 ± 30).

  • 4.2 Перед проведением поверки необходимо изучить «Руководство пользователя» на приёмники и эксплуатационную документацию применяемых при проведении поверки средств измерений.

  • 4.3 Проведение поверки осуществляется с использованием персонального компьютера с применением программного продукта «Синхронизация времени: Синхронизация NMEA-0183».

При проведении поверки используется специальный интерфейсный кабель Garmin (010-11131-00).

  • 5 ПРОВЕДЕНИЕ ПОВЕРКИ

    • 5.1 Внешний осмотр.

При проведении внешнего осмотра должны быть выполнены следующие операции:

  • - проверка комплектности приёмников в соответствии с «Руководством пользователя»;

  • - проверка отсутствия механических повреждений, влияющих на работоспособность приёмников;

  • - проверка чистоты гнезд, разъемов и клемм;

  • - проверка исправности соединительных проводов и кабелей;

  • - проверка целостности лакокрасочного покрытия и четкости маркировки;

  • - проверка отсутствия внутри корпуса приёмника незакрепленных предметов.

Результаты внешнего осмотра считать положительными, если приёмник удовлетворяет вышеперечисленным требованиям, комплектность полная.

  • 5.2 Опробование

Расположить приёмник в месте, обеспечивающем устойчивый прием сигналов навигационных спутников.

Произвести включение приёмника путём нажатия и удерживания кнопки «Ф».

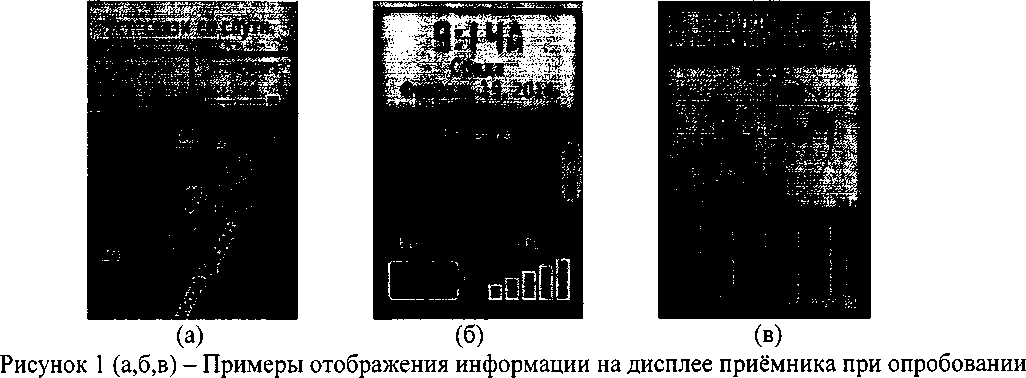

Во время установления связи со спутниками и определения местонахождения, на дисплее приёмника будет отображаться мигающий вопросительный знак (рис. 1а).

При кратковременном нажатии на кнопку «Ф» на дисплее приёмника отображается уровень мощности принимаемого сигнала GPS в виде полосок зелёного цвета и состояние элементов питания (рис. 16).

лист № 4 Всего листов 8 После установления связи со спутниками в режиме главного меню «MENU» перейти на страницу «Спутник», где проконтролировать наличие навигационного решения (рис.1в).

Результаты опробования считать удовлетворительными, если приёмник после выполнения условий приёма формирует навигационное решение.

  • 5.3 Определение метрологических характеристик

    • 5.3.1 Определение абсолютной погрешности определения координат при доверительной вероятности 0,95 % по сигналам GPS (L1, код С/А) и геометрическом факторе PDOP не более 3.

Для определения абсолютной погрешности определения координат при доверительной вероятности 0,95 % по сигналам GPS (L1, код С/А) и геометрическом факторе PDOP не более 3, необходимо собрать схему поверки в соответствии с рисунком 2.

Экранированная камера ;

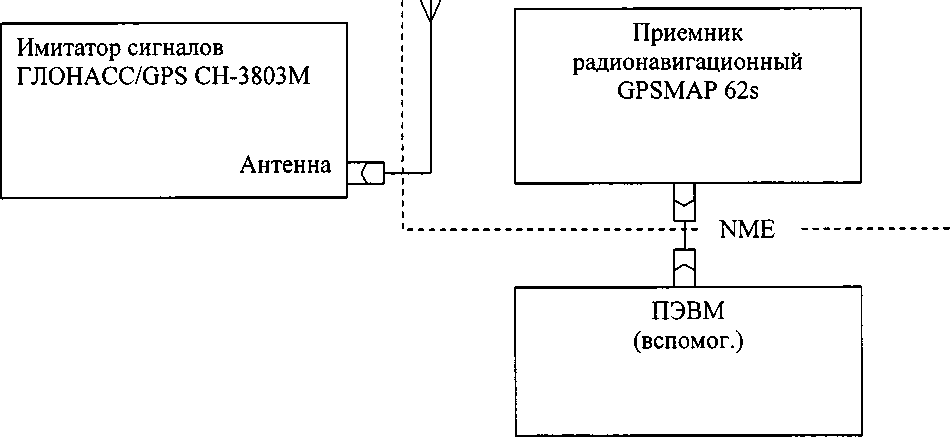

Рисунок 2. Схема измерений

Включить и прогреть (не менее 30 мин) все приборы.

Для отображения и съёма измерительной информации с приёмника на автоматизированное рабочее место (ПЭВМ) пользователя установить дистрибутив программного обеспечения (ПО) «Синхронизация времени».

При помощи интерфейсного кабеля «Garmin (010-11131-00)» поверяемый приёмник подключить к ПЭВМ.

лист № 5 Всего листов 8 Запустить на ПЭВМ программу «Синхронизация времени», позволяющую считывать данные с COM-порта ПЭВМ.

Установить информационный обмен между аппаратурой, выставив в настройках приёмника и программе идентичные параметры подключения (рисЗа, 36):

11^ )тм си<хрониза1>м Окна

Синхронизация NMtA 0183

Старт

Установлено время

Дата ЭВМ

Время ЭВМ

Время UTC I

Дата приемника

Рассинхронизация

За последний сеанс

Максимальная

Запад/Восток

Изменение сигнала CTS

Журнал обмена СОМ-порта

Синхронизация

Снофонизация | пакеты ] Координаты |

Долгота местоположения

Направление курса в градусах

Состояние-

’Гт ••          :

Широта местоположения

Навигационная система

Магнитное склонение е градусах

Рисунок За - Установка «Синхронизация времени: Синхронизация NMEA-0183»

| Модули оеаромсаиии Окне

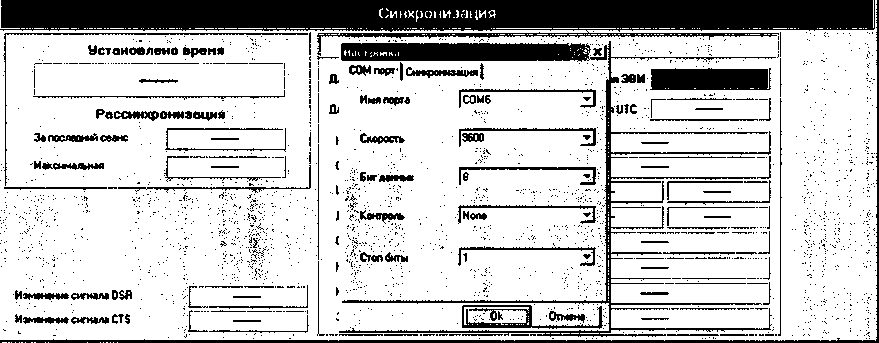

Рисунок 36 - Выбор настроек приёма NMEA сообщений

кронизация MHtA ОШЗ

Журнал обмена СОМ-порта

Подготовить имитатор к работе в соответствии с руководством по эксплуатации.

Запустить сценарий имитации системы ГНСС GPS с параметрами, приведёнными в таблице 3.

Таблица 3 - Параметры имитации системы ГНСС GPS

Формируемые спутниковые навигационные сигналы

GPS (код С/А без SA) в частотном диапазоне L1

Продолжительность

60 мин

Количество каналов: GPS (L1)

8

Параметры среды распространения навигационных сигналов: тропосфера ионосфера

отсутствует присутствует

Координаты в системе координат WGS-84 (стоянка):

  • - широта

  • - долгота

  • - высота, м

  • - высота геоида, м

60°00'000000 N 030°00'000000 Е 100,00 18,00

Продолжительность стоянки

60 мин

Запустить программу нажатием на вкладку «Старт»

Убедиться в получении приёмником навигационных данных с достоверным статусом, для чего удостовериться, что в окне ПО «Синхронизация времени» в строке «СОСТОЯНИЕ» имеется в наличии сообщение «ОК», а в строке «ВРЕМЯ UTC» отображается текущее время по шкале UTC (Рис.4).

I Модули омфониэаши. Окна

i

Останов

ндсгрсйки I

'.Сювфонимция | GSA пакеты] Координаты |

Синхронизация

Установлено время

*В“

RMC пакеты

15:47:34.000

За лослащый сеанс

Максимальная

Дата ЭВМ

Навигационная система '

GPS

07 08 2018

Время ЭВМ KQwEYQI

Время UTC I 12:47:39.000

Состояния

1 ok 1

‘Широт* местоположения        .

|    6002.8623    |     Север    |

.Долготе местоположения             ;

|   02956.2403         Запад    |

^Скорость над поооркностыо е узлах

1 00.00 |

-•^Направление курсе о градусах

-I                    139.3                     |

^Магнитное склонение в градусах

‘1                                                                                                              i

Запад/Вооток            •

|         Неизвестно          |

Журнал обмена СОМ-порта                             •      . ■                         ;

107.06.2016 15:47:39.024 > GPRMC?124739 OO.A.6002.8623.N.02966.2403.E.0O.00.139.3.190214. А‘55

07.06.2016 15:47:39.039 > GPGSV.5,1.19.01,42.285,52.03.19.196.28,06.06,179.01,11.60.263,52’7D

07.06.2016 15.47:39.055 > GPGSV.5,2,19.14,53.114,52.16,00.000.27.18.09.073,51,19,44,205.52ш

-11—... ......- т ,     - ■ -___________________I .

Рисунок 4 - Режим работы навигационного модуля приёмника при синхронизации

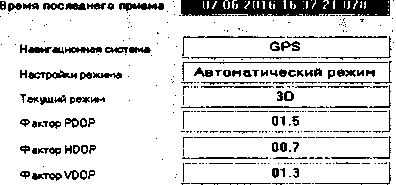

В ПО «Синхронизация времени: Синхронизация NMEA-0183» во вкладке «GSA пакеты» проконтролировать состояние режима работы навигационного модуля приёмника на поддержку данных от имитатора GPS в автоматическом режиме работы (Рис. 5).

Синхронизация времени - [Синхронизация NMEA-0183 (COM6)j                                                _

| Модули синхронизл**! Ота

Факторы точности и активные спутники

■ Останов       I Настройки |

Синхронизация GSA пакеты | Координаты |

Спутники ГЛОНАСС

Спутники GPS

. 1 . J

I ’S 1

I ,3 J

| 22 |

L Б..1 .

1 27 1

! IL I .

| 28 |

I к I

1 1

I 18_____J

1..... 32 |

Журнал обмена СОМ-порта

07.06.2016 16:37:21.062 > GLGSV.1.1,02.75.35.162„86.56.214.*6C                                                               3

07.06.2016 16:37:21.078 > GPGSA.A.3.01.03.06.11.14.18,19,22,27.28.24,32,01.6.00.7.01.3*0В

07 06 2016 16:37:21 078 > PORZD,A.003.7*38                                                                                          |

Рисунок 5 - Режим работы навигационного модуля приёмника при определении координат

В ПО «Синхронизация времени: Синхронизация NMEA-0183» во вкладке «Координаты» в полях «Контрольная точка» установить значения широты и долготы, транслируемых имитатором ГНСС координат.

Установить в поле «Предельное отклонение» величину «15 м» и нажать кнопку «Старт».

В течение не менее 60 минут (контролируется в поле «Длительность теста») логгируются значения широты и долготы местоположения с момента получения статуса «ОК» приёмником. (Рис. 6).

I Модулисинхронимьим Окна ■'     . .

Останов

| Настройки |

Синхронизация | GSA пакеты . Координаты |

Координаты местоположения

Текущая точка

Широта

59*59' 60.0* N

59.9999916667

Долгота

30* 00' 00.0е Е

30.0000016667

Контрольная точка

Широта

Долгота

|ЕВ OOOOOOuuOO

130 0000000000

Т екущие кйордимать1

Расстояние

0.9 м

Проверке точности позиционирования

р5                       'Старт

Г

Предельное отклонение (м)

Максимальное расстояние

0.9 м

Стоп

Процент попадании

100.0 %

Длительность теста: 00:03:47

Измерений: 228

лист № 8 Всего листов 8 Каждое полученное от приёмника значение координат, удовлетворяющее условию значения геометрического фактора измерения точности заявленного значения не более 3. вызывает приращение счётчика измерений, автоматически изменяя значение поля «Процент попаданий».

Результат поверки считать положительным, если абсолютная погрешность определения координат при доверительной вероятности 0,95 % по сигналам GPS (L1, код С/А) и геометрическом факторе PDOP не более 3 не превышает ±15 м.

6. ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 6.1 Результаты измерений, полученные в процессе поверки, заносят в протокол произвольной формы.

  • 6.2 При положительных результатах поверки выдается свидетельство о поверке в соответствии с приказом Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

Знак поверки наносится на свидетельство о поверке.

  • 6.3 При отрицательных результатах поверки, выявленных при внешнем осмотре, опробовании или выполнении операций поверки, выдается извещение о непригодности в соответствии с приказом Министерства промышленности и торговли Российской Федерации №1815 от 02.07.2015.

Начальник лаборатории № 441

С.Э. Баринов
