Инструкция «ГСИ. Резервуары вертикальные стальные вертикальные цилиндрические теплоизолированные РВС-700 » (МП 1043-7-2019)

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений Резервуары вертикальные стальные вертикальные цилиндрические теплоизолированные РВС-700

Методика поверки

МП 1043-7-2019

Начальни

Тел

Кондаков А. В.

2-62-75; 272-54-55

Казань 2019 г.

• 3 ВВЕДЕНА ВПЕРВЫЕ

ЛИСТОВ: 38

Настоящий нормативный документ не может быть полностью или частично воспроизведен, тиражирован и (или) распространен без разрешения ФГУП «ВНИИР»

Адрес: 420088, г. Казань, ул. 2-я Азинская, 7а

Тел/факс +7(843)272-61-26; +7(843)272-62-75

E-mail: nio7@vniir.org

Стр.

• 1 Область применения

• 2 Нормативные ссылки

• 3 Термины и определения

• 4 Метод поверки

• 5 Технические требования

  • 5.1 Требования к погрешности измерений параметров резервуара

  • 5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки ... 3

• 6 Требования к организации проведения поверки

• 7 Требования к квалификации поверителей и требования безопасности

• 8 Условия поверки

• 9 Подготовка к поверке

• 10 Проведение поверки резервуара

  • 10.1 Внешний осмотр

  • 10.2 Измерения базовой высоты резервуара

  • 10.3 Определение внутренних диаметров поясов резервуара

  • 10.4 Измерения высот поясов резервуара

  • 10.5 Определение параметров «мертвой» полости резервуара

    • 10.5.1 Измерение объема неровностей днища

    • 10.5.2 Измерение высоты «мертвой» полости

    • 10.5.3 Измерение координаты точки касания днища грузом рулетки

  • 10.6 Определение объемов внутренних деталей

• 11 Обработка результатов измерений и составление градуировочной таблицы

  • 11.1 Обработка результатов измерений

  • 11.2 Составление градуировочной таблицы резервуара

• 12 Оформление результатов поверки

Приложение А

Приложение Б

Приложение В

Приложение Г

Приложение Д

Приложение Е

Приложение Ж

БИБЛИОГРАФИЯ

Государственная система обеспечения единства измерений

ГОСТ 30852.9—2002 Электрооборудование взрывозащищенное. Часть 10. Классификация взрывоопасных зон;

ГОСТ 30852.11—2002 Электрооборудование взрывозащищенное. Часть 12. Классификация смесей газов и паров с воздухом по безопасным экспериментальным зазорам и минимальным воспламеняющим токам.

• 3 ТЕРМИНЫ И ОПРЕДЕЛЕНИЯ

В настоящей инструкции применяют следующие термины с соответствующими определениями:

• 3.1 резервуар стальной вертикальный цилиндрический теплоизолированный: Стационарная мера вместимости, наружная поверхность которой покрыта слоем теплоизоляции, с индивидуальной градуировочной таблицей, предназначенная для приема, хранения и отпуска, измерения объема и массы метанола совместно со средствами измерений уровня, плотности и температуры.

• 3.2 градуировочная таблица: Зависимость вместимости от уровня наполнения резервуара при нормированном значении температуры, равной 20 °C.

Таблицу прилагают к свидетельству о поверке резервуара и применяют для определения объема метанола в нем.

• 3.3 градуировка: Операция поверки по установлению зависимости вместимости резервуара от уровня его наполнения, с целью составления градуировочной таблицы.

• 3.4 вместительность резервуара: Внутренний объем резервуара с учетом объема внутренних деталей, который может быть наполнен метанолом до определенного уровня.

• 3.5  номинальная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню наполнения его, установленная нормативным документом для конкретного типа резервуара.

• 3.6  действительная (фактическая) полная вместимость резервуара: Вместимость резервуара, соответствующая предельному уровню его наполнения, установленная при его поверке.

• 3.7 посантиметровая вместимость резервуара: Вместимость резервуара, соответствующая уровню налитых в него доз жидкости, приходящихся на 1 см высоты наполнения.

• 3.8 коэффициент вместимости: Вместимость, приходящаяся на 1 мм высоты наполнения.

• 3.9 точка касания днища грузом рулетки: Точка на днище резервуара, которой касается груз измерительной рулетки при измерении базовой высоты резервуара и уровня метанола в резервуаре.

• 3.10 базовая высота резервуара: Расстояние по вертикале от точки касания днища грузом рулетки до верхнего края измерительного люка или до риски направляющей планки измерительного люка (при наличии)

• 3.11 предельный уровень: Предельный уровень определения посантиметровой вместимости резервуара при его поверке, соответствующий суммарной высоте нижней части резервуара и стенки резервуара

3.12 геометрический метод поверки: Метод поверки, заключающийся в определении вместимости резервуара по результатам измерений его геометрических параметров.

• 4 МЕТОД ПОВЕРКИ

Поверку резервуара проводят геометрическим методом.

• 4.1 При поверке резервуара вместимость первого пояса резервуара определяют по результатам измерений внутреннего диаметра с применением электронного тахеометра и высоты первого пояса.

• 4.1 Вместимость вышестоящих поясов определяют по результатам измерений внутренних радиусов и высот поясов.

• 5 ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ

5.1 Требования к погрешности измерений параметров резервуара

5.1.1 Пределы допускаемой погрешности измерений параметров резервуара приведены в таблице 1.

Таблица 1

5.1.2 При соблюдении указанных в таблице 1 пределов допускаемой погрешности измерений, относительная погрешность определения вместимости (градуировочной таблицы) резервуаров не превышает: ± 0,20 %.

5.2 Требования по применению рабочих эталонов и вспомогательных средств поверки

• 5.2.1 При поверке резервуара применяют следующие основные и вспомогательные средства поверки:

  • 5.2.1.1 Рулетку измерительную 2-го класса точности с диапазоном измерений от О до 20 м по ГОСТ 7502.

  • 5.2.1.2 Рулетку измерительную 2-го класса точности с грузом диапазоном измерений от 0 до 30 м по ГОСТ 7502.

  • 5.2.1.3 Линейку измерительную металлическую с диапазоном от 0 до 500 мм, от 0 до 1000 мм по ГОСТ 427.

  • 5.2.1.4 Установка с тахеометром электронным Leica FlexLine TS02 plus 3" R500 по [1].

  • 5.2.1.5 Термометр с ценой деления 0,1 °C и диапазоном измерений от 0 до плюс 50 °C по ГОСТ 28498.

  • 5.2.1.6 Анализатор-течеискатель типа АНТ-ЗМ по [2].

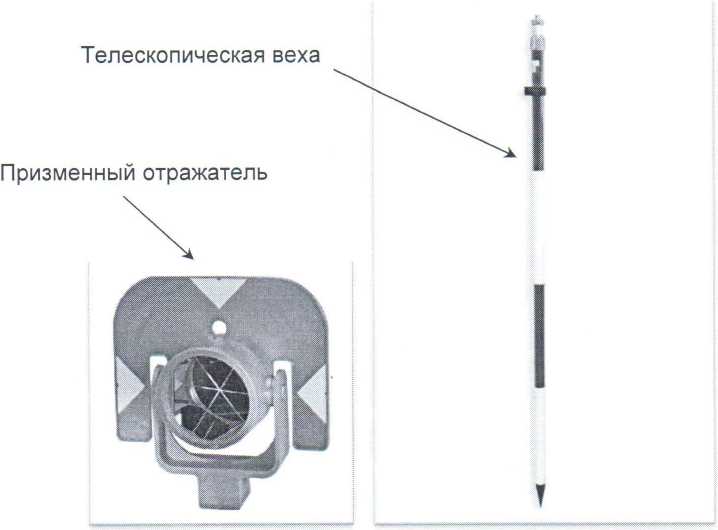

  • 5.2.1.7 Веха телескопическая с призменным отражателем (рисунок А. 1).

• 5.2.2 Вспомогательные средства поверки: мел, шпатель, щетки (металлические), микрокалькулятор.

• 5.2.3 Рабочие эталоны должны быть аттестованы в соответствии с действующим законодательством.

• 5.2.4 Допускается применение других, вновь разработанных или находящихся в эксплуатации средств измерений, удовлетворяющих по точности и пределам измерений требованиям настоящей методики.

• 6 ТРЕБОВАНИЯ К ОРГАНИЗАЦИИ ПРОВЕДЕНИЯ ПОВЕРКИ

  • 6.1 Поверку резервуаров осуществляют аккредитованные в установленном порядке в области обеспечения единства измерений юридические лица.

  • 6.2 Устанавливают следующие виды поверок резервуара:

• - первичную, которую проводят после строительства резервуара перед его вводом в эксплуатацию и капитального ремонта;

• - периодическую, которую проводят по истечению срока действия градуировочной таблицы и при внесении в резервуар конструктивных изменений, влияющих на его вместимость;

• - внеочередную поверку - проводят при изменении значений базовой высоты резервуара более чем на 0,1 % по результатам ежегодных её измерений.

Первичную поверку резервуаров проводят после их гидравлических испытаний.

• 7 ТРЕБОВАНИЯ К КВАЛИФИКАЦИИ ПОВЕРИТЕЛЕЙ И ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

  • 7.1 Поверку резервуара проводит физическое лицо, аттестованное в качестве поверителя и в области промышленной безопасности в соответствии с РД-03-20 [3], утвержденным приказом Ростехнадзора от 29.01.2007 № 37.

  • 7.2 Измерения параметров при поверке резервуара проводит группа лиц, включая поверителя организации, указанной в 6.1, и не менее двух специалистов, прошедших курсы повышения квалификации и других лиц (при необходимости), аттестованных в области промышленной безопасности в соответствии с РД-03-20.

  • 7.3 К поверке резервуара допускают лиц, изучивших настоящую рекомендацию, техническую документацию на резервуар и его конструкцию, средства поверки и прошедших инструктаж по безопасности труда в соответствии с ГОСТ 12.0.004, по промышленной безопасности в соответствии с РД-03-20.

  • 7.4 Лица, проводящие поверку резервуара, используют спецодежду - костюмы по ГОСТ Р 12.4.290, спецобувь по ГОСТ 12.4.137, строительную каску по ГОСТ 12.4.087, рукавицы по ГОСТ 12.4.010.

  • 7.5 Предельно допустимая концентрация (ПДК) вредных паров и газов в воздухе, измеренная газоанализатором вблизи и внутри резервуара на высоте 2000 мм, не должна превышать 300 мг/м³ - по ГОСТ 12.1.005-88.

  • 7.6 Измерения параметров резервуара во время грозы категорически запрещены.

  • 7.7 Для освещения при проведении измерений параметров резервуара применяют светильники во взрывозащитном исполнении.

  • 7.8 Перед началом поверки резервуара проверяют исправность:

• - лестниц с поручнями и подножками;

• - помостов с ограждениями.

• 7.9 В процессе измерений параметров резервуара обеспечивают двух или трехкратный обмен воздуха внутри резервуара. При этом анализ воздуха на содержание вредных паров и газов проводят через каждый час.

• 7.10 Продолжительность работы внутри резервуара не более 4-х часов, после каждой четырехчасовой работы - перерыв на один час.

• 8 УСЛОВИЯ ПОВЕРКИ

  • 8.1 При поверке соблюдают следующие условия:

    • 8.1.1 Измерения параметров резервуара проводят изнутри его.

    • 8.1.2 Для проведения измерений параметров резервуара его освобождают от остатков метанола, зачищают, пропаривают (при необходимости), промывают и вентилируют.

    • 8.1.3 Температура окружающего воздуха и воздуха внутри резервуара (20 ± 15) °C.

    • 8.1.4 При проведении периодической поверки допускается использовать результаты измерений вместимости «мертвой» полости, полученные ранее, и вносить их в таблицу Б.7 приложения Б, если изменение базовой высоты резервуара по сравнению с результатами её измерений в предыдущей поверке составляет не более 0,1 %.

• 9 ПОДГОТОВКА К ПОВЕРКЕ

  • 9.1 При подготовке к поверке проводят следующие работы:

    • 9.1.1 Изучают техническую документацию на резервуар, рабочие эталоны и вспомогательные средства поверки.

    • 9.1.2 Подготавливают их согласно технической документации на них, утвержденной в установленном порядке.

    • 9.1.3 Штатив тахеометра приводят в рабочее положение, устанавливают на него тахеометр, проводят необходимые операции к подготовки к работе, в соответствии с руководством по эксплуатации. Для удобства выполнения измерений рекомендуемая высота установки: 1650 - 1750 мм от днища резервуара до визирной линии тахеометра.

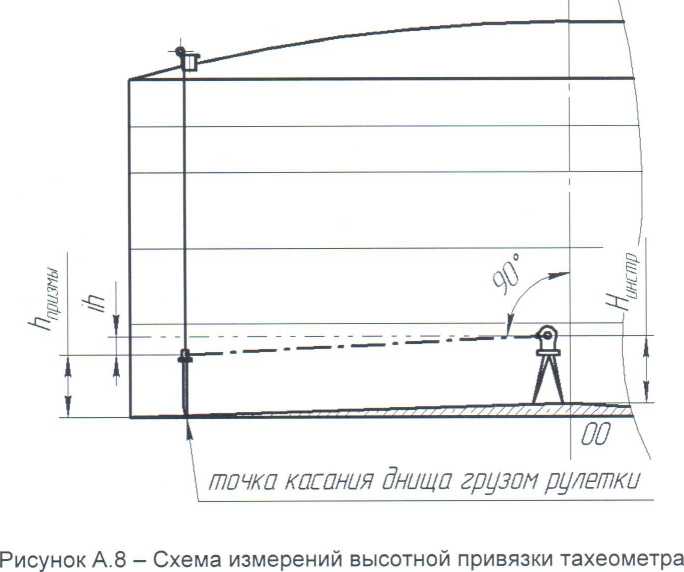

    • 9.1.4 Проводят высотную привязку установки тахеометра, для этого:

а) опускают измерительную рулетку с грузом через измерительный люк то точки касания днища грузом рулетки и фиксируют её мелом;

б) устанавливают тахеометр в области центра резервуара, при этом место установки выбирают с учетом стабильного позиционирования прибора (отсутствие хлопуна);

в) тахеометр горизонтируют, с помощью триггеров в соответствии с его технической документацией. Выбирают режим измерений тахеометра HD-h-HZ. Величину горизонтального угла устанавливают Hz = 0°00 00 ;

г) направляют визир оптической трубы тахеометра (далее - визир тахеометра) по нормали к цилиндрической стенке резервуара в место пересечения днища и стенки (точка А рисунок А.З);

д) измеряют расстояние h_A и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента (рисунок А.З);

е) повторно снимая показания h_A , проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; /? = 0.

• 9.1.5 В программном обеспечении тахеометра формируют файл записи данных измерений.

• 9.2 Операции поверки

9..2.1 При проведении поверки резервуара должны быть выполнены операции, указанные в таблице 2

Таблица 2

• 10 ПРОВЕДЕНИЕ ПОВЕРКИ РЕЗЕРВУАРА

10.1 Внешний осмотр

• 10.1.1 При внешнем осмотре резервуара проверяют:

• -  состояние конструкции и внутренних деталей резервуара технической документации на него (паспорту, технологической карте на резервуар);

• - наличие необходимой арматуры и оборудования;

• - исправность лестниц и перил;

• - состояние днища резервуара (отсутствие бугров, ям);

• - чистоту внутренней поверхности резервуара;

• - отсутствие деформации стенок резервуара, препятствующих проведению измерений параметров резервуара.

• 10.1.2 По результатам внешнего осмотра устанавливают возможность применения геометрического метода поверки резервуара.

10.2 Измерения базовой высоты резервуара

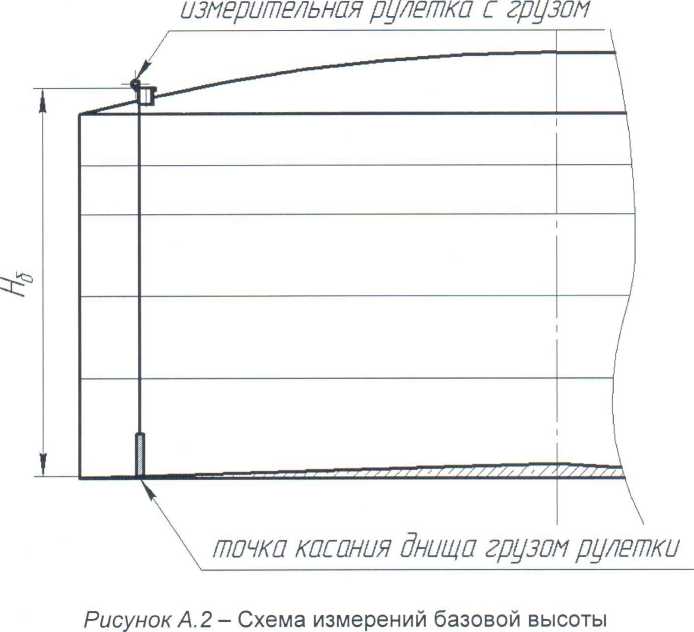

• 10.2.1 Базовую высоту резервуара Н_б измеряют измерительной рулеткой с грузом не менее двух раз. Расхождение между результатами двух измерений не должно превышать 2 мм (рисунок А.2).

В точке касания днища грузом рулетки проводят мелом отметку на днище резервуара.

• 10.2.2 Результаты измерений базовой высоты /7_б с указанием места отсчета вносят в протокол, форма которого приведена в приложении Б (таблица Б.З).

• 10.2.3 Базовую высоту измеряют ежегодно. Ежегодные измерения базовой высоты резервуара проводит комиссия, назначенная приказом руководителя предприятия -владельца резервуара, в состав которой должен быть включен специалист, прошедший курсы повышения квалификации по поверке и калибровке резервуаров.

При ежегодных измерениях базовой высоты резервуара резервуар может быть наполнен до произвольного уровня.

Результат измерений базовой высоты резервуара не должен отличаться от ее значения, указанного в протоколе поверки резервуара, более чем на 0,1 %.

Если это условие не выполняется, то проводят повторное измерение базовой высоты при уровне наполнения резервуара, отличающимся от его уровня наполнения, указанного в протоколе поверки резервуара, не более чем на 500 мм.

Результаты измерений базовой высоты оформляют актом, форма которого приведена в приложении В.

При изменении базовой высоты по сравнению с ее значением, установленным при поверке резервуара, более чем на 0,1 % устанавливают причину и устраняют ее. При отсутствии возможности устранения причины проводят внеочередную поверку резервуара.

10.3 Определение внутренних диаметров поясов резервуара

• 10.3.1 Определение внутренних диаметров поясов проводят с применением тахеометра по 5.2.1.4. Внутренне диаметры поясов резервуара Ц определяют по результатам измерений радиусов на 12 образующих в каждом поясе резервуара.

Тахеометр устанавливают в режим измерений «SD-Hz-Vz».

Измерение резервуара проводят:

а) для первого пояса - в верхнем сечении;

б) для вышестоящих поясов - в нижнем и верхнем сечениях.

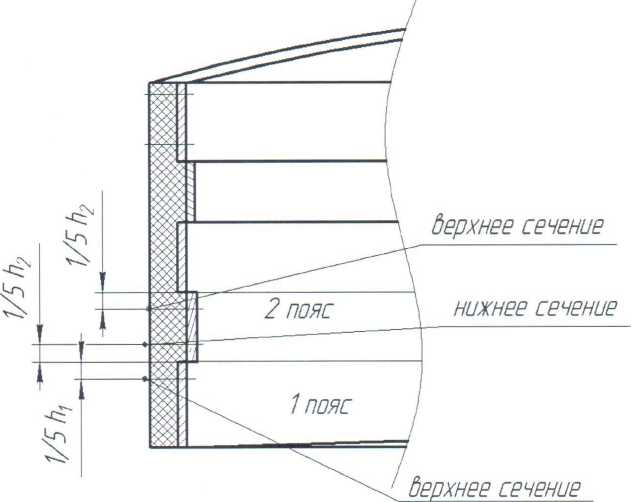

Нижнее и верхнее сечения находятся в плоскости отходящих от сварного шва на величину равную 1/5 высоты пояса (рисунок А.4).

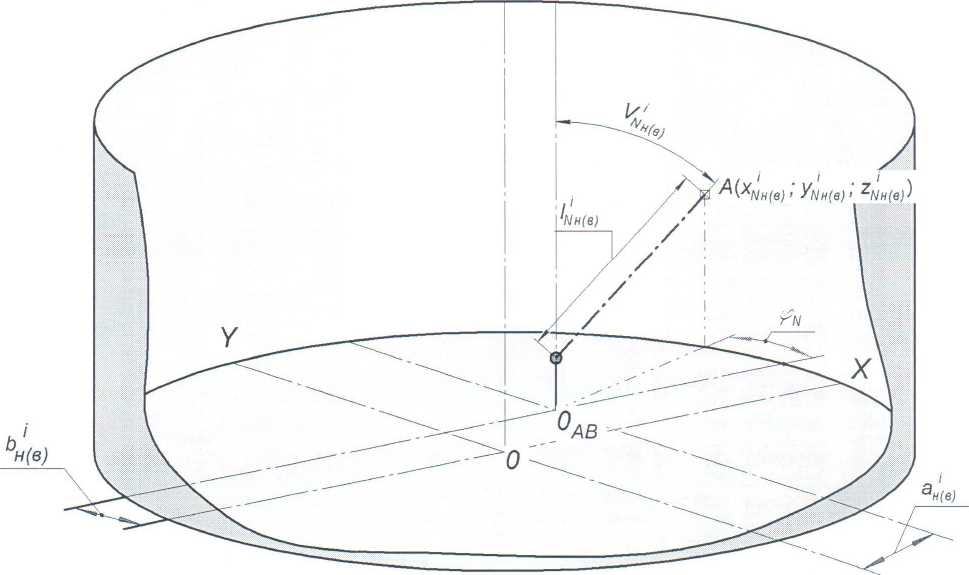

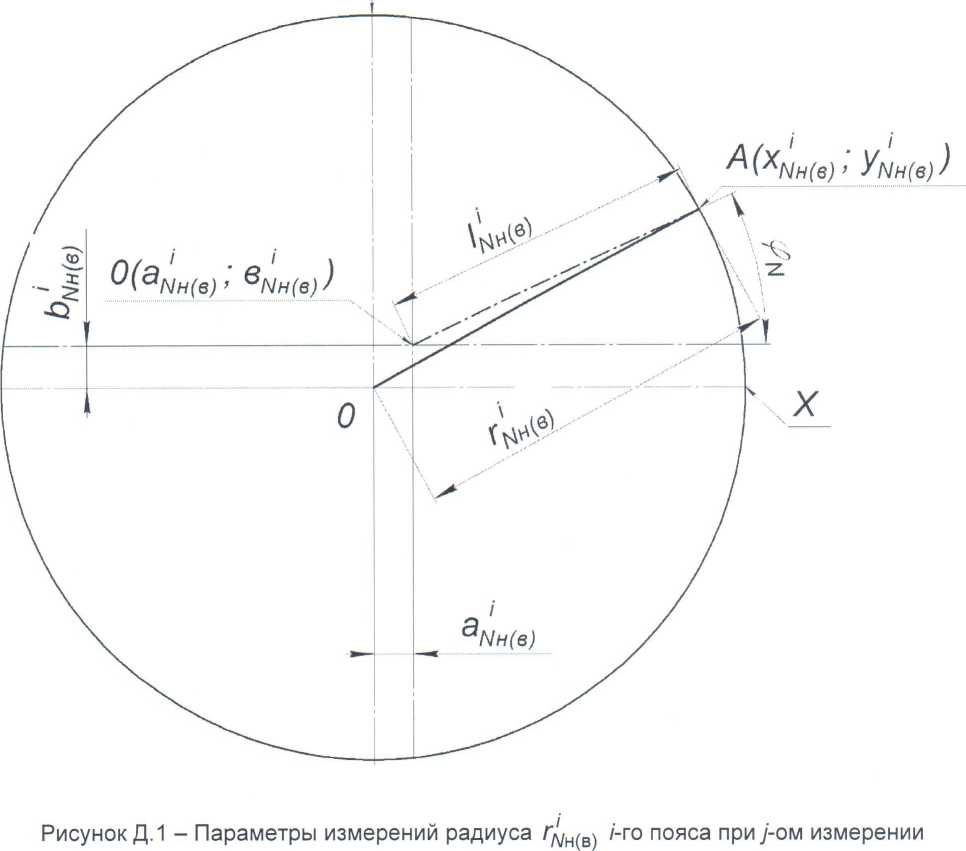

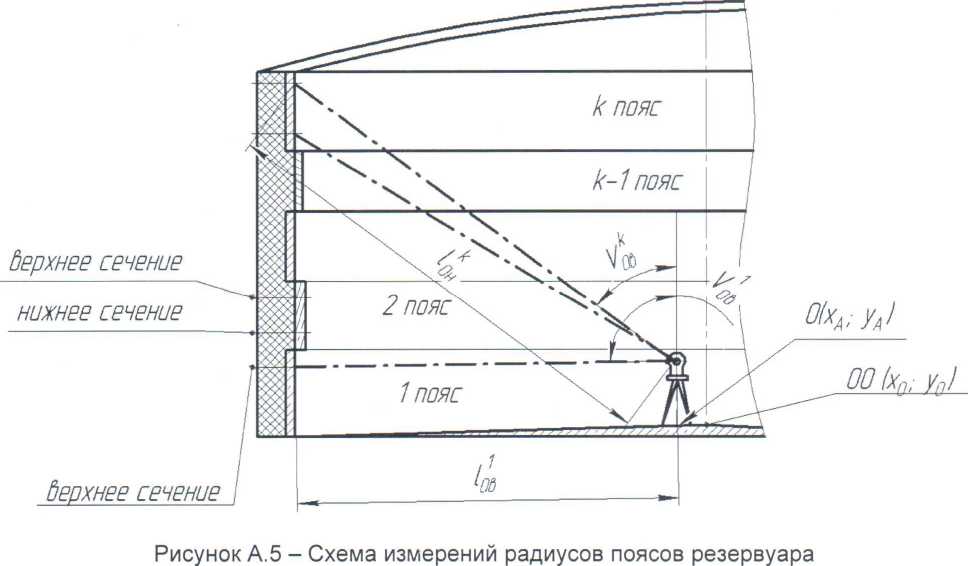

• 10.3.2  Измерение радиусов поясов резервуара проводят в следующей последовательности (рисунок А.5).

  • 10.3.2.1 Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 1-го пояса и измеряют: наклонное расстояние /д_в , мм; вертикальный угол Vg¹_B , угл. сек.

  • 10.3.2.2 Направляют сетку нитей визира тахеометра на стенку резервуара в нижнем сечении 2-го пояса и измеряют: наклонное расстояние /²_Н , мм; вертикальный угол Vg²_H , угл. сек.

  • 10.3.2.3  Направляют сетку нитей визира тахеометра на стенку резервуара в верхнем сечении 2-го пояса и измеряют: наклонное расстояние /²_В , мм; вертикальный угол У₀²_в , угл. сек.

  • 10.3.2.4 Проводят аналогичные операции по 10.3.2.2, 10.3.2.3 и измеряют : наклонные расстояние /д_в , мм; вертикальны1 углы Vg_B , угл. сек.

Примечание - В обозначениях /д_в и Vg_B верхний индекс указывает номер текущего пояса, в нижнем индексе - цифра соответствует номеру образующей (О, 1....N) , буква «н» и «в» соответствует плоскости (сечению) измерений (нижнее и верхнее соответственно).

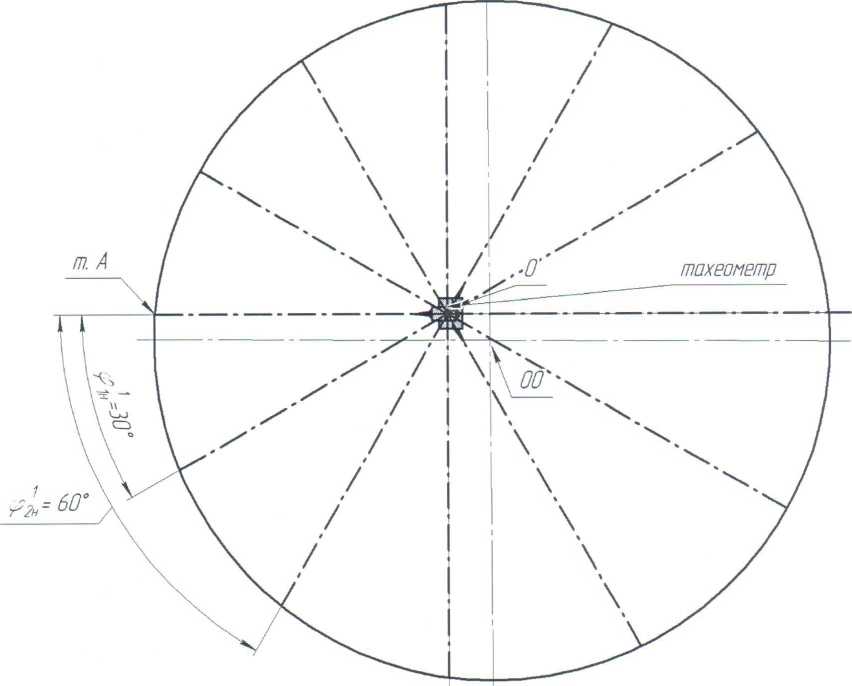

• 10.3.2.5 Поворачивают алидаду тахеометра в горизонтальной плоскости против часовой стрелке на угол 30° (рисунок А.6). Фиксируют значение горизонтального угла ф_1н , угл. сек. первой образующей.

• 10.3.2.6 Проведя аналогичные операции по 10.3.2.1 - 10.3.2.4 измеряют /^_Н(_В) , мм;

вертикальные углы      .

• 10.3.2.7 Поворачивают алидаду тахеометра на угол 60°. Фиксируют значение

4

горизонтального угла ср_2н > У^гл- ^сек- ^ВТ0Р^0Й образующей и проводят операции по 10.3.2.1 - 10.3.2.6.

• 10.3.2.8 Проводят аналогичные операции на остальных образующих.

• 10.3.2.9 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблицы Б.4, Б.4.1).

10.4 Измерения высот поясов резервуара

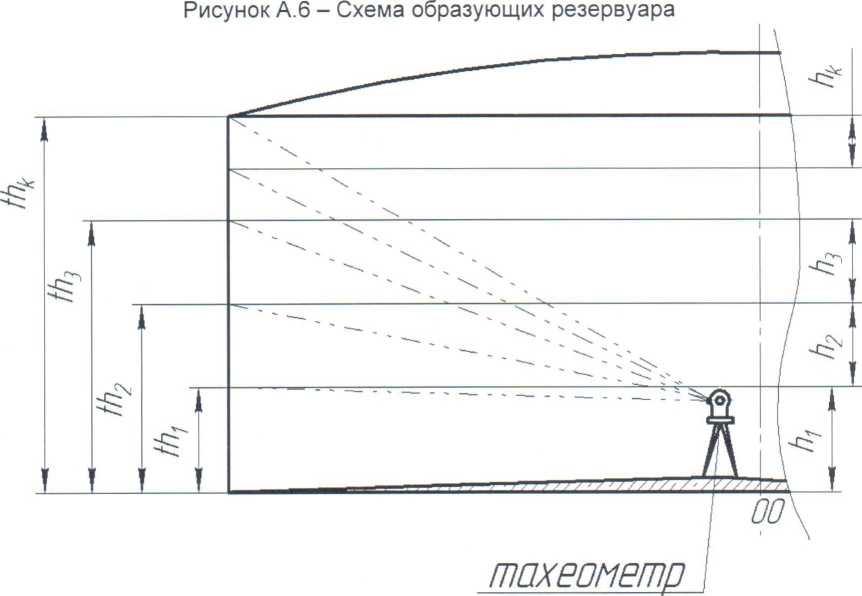

Высоту i-ro пояса резервуара /?, измеряют на нулевой и противоположной N/2 образующей резервуара (рисунок А.7), при помощи тахеометра, в следующей последовательности.

• 10.4.1 Устанавливают на тахеометра режим измерений «HD-h-Hz».

• 10.4.2 Направляют сетку нитей визира тахеометра на середину сварного шва соединения верхней границы 1-го пояса и нижней границы 2-го пояса. Измеряют расстояние высоту превышения, как расстояние по вертикали th^, мм.

• 10.4.3 Проводя аналогичные процедуры по 10.4.3 измеряют расстояния th2---th_k, мм, вышестоящих поясов.

Ю.4.4 Результаты измерений вносят в протокол, форма которого приведена в приложении Б (таблица Б.5).

10.5 Определение параметров «мертвой» полости резервуара

При определении параметров «мертвой» полости резервуара проводят измерения:

• 1) объема неровностей днища;

• 2) высоты «мертвой» полости;

• 3) координаты точки касания днища грузом рулетки.

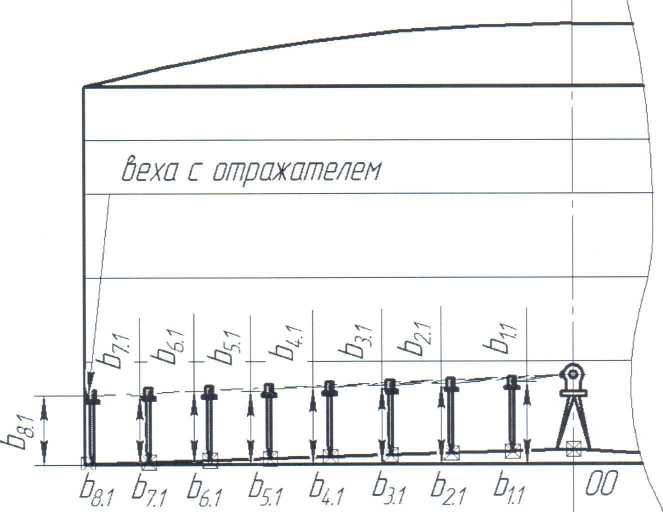

• 10.5.1 Измерение объема неровностей днища тахеометра, вехи с призменным отражателем и измерительной рулетки путем измерения высот превышения рейки в точках пересечения концентрических окружностей днища (I, ll,..,VIII) и 8 радиусов днища (рисунок А.9).

  Определение объема неровностей днища




Измерения проводят в следующей последовательности.

• 10.5.1.1 Проводят высотную привязку тахеометра к точке касания днища грузом рулетки днища грузом рулетки.

Тахеометр приводят в отражательный режим измерений «HD-h-Hz».

Устанавливают веху с призменным отражателем в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи.

Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения h_Q, мм, (рисунок А.8) и вводят с обратным знаком в меню настроек тахеометра как высоту установки инструмента.

Повторно снимая показания h_Q, проверяем правильность ввода данных. На меню дисплея отображения данных должны быть координаты: Hz = 0°00 00 ; /) = 0.

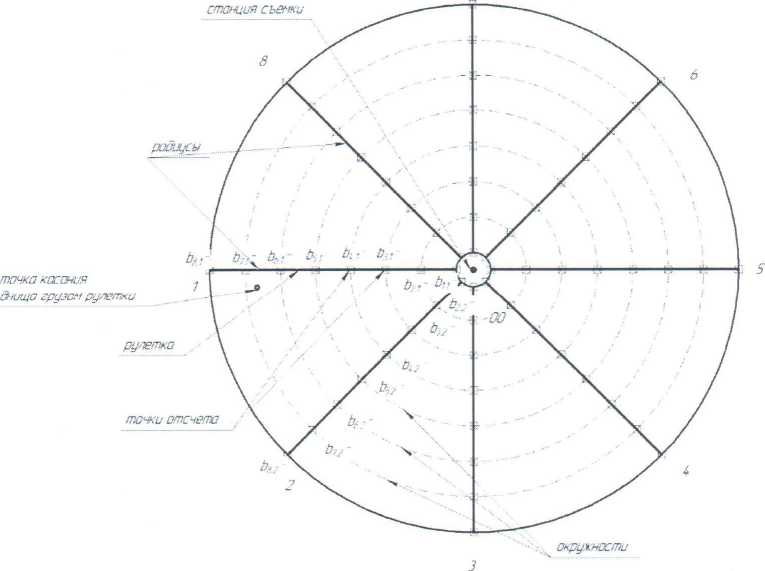

• 10.5.1.2 Формируют координаты отсчета (места установки вехи) на первом радиусе, для чего укладывают рулетку на днище резервуара, при этом начало отсчета совмещают с точкой установки станции, а второй конец совмещают с отметкой 1-ой образующей на стенке резервуара (рисунок А.9).

• 10.5.1.3 Устанавливают веху в точку ₁ (пересечение 1-й окружности на 1-й образующей), координаты отсчета приведены в таблице 3, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют высоту превышения мм, (рисунок А. 10). Последовательно устанавливая в остальных точках отсчета измеряют высоты превышения Ь₂ Ь_{8 1¹}, мм. Таблица 3

  Тип	Отсчет по шкале ленты				эулетки, мм, на радиусе
  	I	II	III	IV	V	VI	VII	VIII
  РВС-1000	0,35R	0,5R	0,61 R	0,71R	0,79R	0.86R	0,93R	стенка

• 10.5.1.4 Поворачивают алидаду тахеометра на 45° против часовой стрелки и укладывают ленту рулетки на 2-й радиус днища, совмещая начало отсчета (точка /?₂ -0, а второй конец совмещают с отметкой 2-ой образующей на стенке резервуара (рисунок А.9). Проводят измерения высот превышения Ь_{2 2},..., Ь_{8 2} ^{на ВТ0}Р^0М радиусе аналогично.

• 10.5.1.5 Проводя аналогичные процедуры по 10.5.1.2-10.5.1.4 измеряют высоты превышений точек отсчета на остальных образующих.

• 10.5.1.6 Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.6).

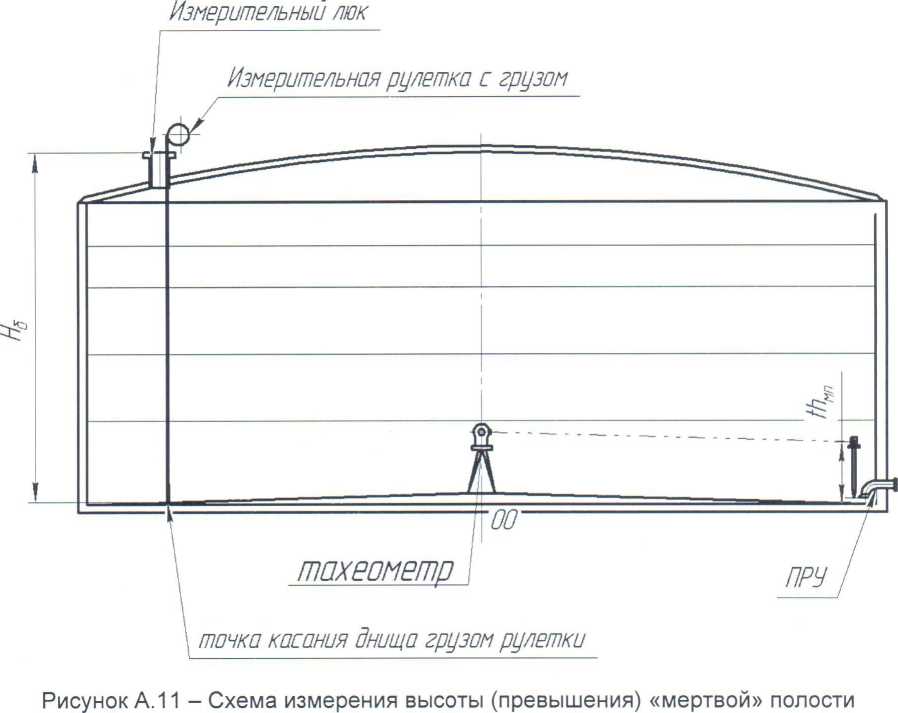

• 10.5.2 Измерение высоты «мертвой» полости

Измерение высоты «мертвой» полости резервуара проводят с применением тахеометра в следующей последовательности.

Устанавливают веху с призменным отражателем на плоскость среза приемнораздаточного устройства. Направляют сетку нитей визира на центр призмы и измеряют расстояние th_Mn, мм, как высоту превышения (рисунок А. 11). Измерения проводят 2 раза, расхождение между результатами измерений должно быть не более 1 мм.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.7).

• 10.5.3 Измерение координаты точки касания днища грузом рулетки

Координату точки касания днища грузом рулетки измеряют тахеометром в следующей последовательности.

Устанавливают веху в точку касания днища грузом рулетки, контролируя вертикальное положение по круговому уровню вехи. Наводят сетку нитей визира в центр призменного отражателя и измеряют горизонтальный угол ф₀ , °, и контролируют высоту h_Q, мм. В соответствии с пунктом 10.5.1.1 её значение должно быть равно нулю.

Результаты измерений вносят в протокол поверки форма которого приведена в приложении Б (таблица Б.8).

10.6 Определение объемов внутренних деталей

Объемы внутренних деталей, находящихся в резервуаре, определяют по данным проектной документации на резервуар.

Внутренняя деталь, которая влияет на вместимость резервуара является люк-лаз и центральная труба.

Данные объемов и расположения внутренних деталей носят в протокол поверки форма которого приведена в приложении Б (таблица Б.9).

• 11 ОБРАБОТКА РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И СОСТАВЛЕНИЕ ГРАДУИРОВОЧНОЙ ТАБЛИЦЫ

11.1 Обработка результатов измерений

• 11.1.1 Обработку результатов измерений при поверке проводят в соответствии с приложением В.

11.2 Составление градуировочной таблицы резервуара

• 11.2.1  Градуировочную таблицу составляют начиная с уровня Н_мп, соответствующего высоте «мертвой» полости /7_МП, до предельного уровня Н_пр, вычисляя посантиметровую вместимость резервуара /-го пояса V , м³, по формуле

  ^), =*/("),-1



  (1)

где V (Н). ₁ - посантиметровая вместимость резервуара, соответствующая уровню

, м³;

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища грузом рулетки, см;

- уровень жидкости, соответствующий суммарной высоте поясов, см;

D_t - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.1), мм.

• 11.2.2 Предельный уровень Н_пр, см, до которого составляют градуировочную таблицу, вычисляют по формуле



Л /_/      Д         V'' м

VWL  лЛ+л^2   /=1

где П - номер пояса, выбираемый из ряда: 2, 3,..., /?; hj - высота i-ro пояса, мм;

Г_о - радиус расположения точки касания днища грузом рулетки, мм; ф - угол направления наклона резервуара, °.

вычисляют по

• 11.2.3 Посантиметровую вместимость 1-го пояса формуле (Д.8).

• 11.2.4 В пределах каждого пояса вычисляют коэффициент вместимости, равный вместимости, приходящейся на 1 мм высоты наполнения.

• 11.2.5 Градуировочную таблицу «мертвой» полости составляют, начиная от исходной точки до уровня Н_мп , соответствующий высоте «мертвой» полости.

• 11.2.6 При составлении градуировочной таблицы значения вместимости округляют до 1 дм³.

• 11.2.7 Значения посантиметровой вместимости, указанные в градуировочной таблице, соответствуют температуре 20 °C.

• 11.2.8 Результаты расчетов вносят в журнал, форма которого приведена в приложении Г.

• 11.2.9 Обработка результатов измерений может быть проведена ручным способом или с использованием разработанного и аттестованного в установленном порядке программного обеспечения.

• 11.2.10 Результаты измерений должны быть оформлены протоколом поверки, форма которого приведена в приложении Б, который является исходным документом для расчета градуировочной таблицы.

• 12 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ

  • 12.1 Результаты поверки резервуара оформляют свидетельством о поверке в соответствии с [4].

  • 12.2 К свидетельству о поверке прикладывают:

а) градуировочную таблицу;

б) протокол поверки (оригинал прикладывают к первому экземпляру градуировочной таблицы);

в) эскиз резервуара.

• 12.3 Форма титульного листа градуировочной таблицы и форма градуировочной таблицы приведены в приложении Г. Форма акта ежегодных измерений базовой высоты резервуара приведена в приложении В.

Протокол поверки подписывает поверитель и лица, участвующие при проведении поверки резервуара.

Титульный лист и последнюю страницу градуировочной таблицы подписывает поверитель.

• 12.4 Градуировочную таблицу утверждает руководитель органа аккредитованного на право проведения поверки.

Рисунок А.4 - Схема расположений плоскостей измерений (сечений) внутренних радиусов резервуара

(обязательное)

Форма протокола поверки резервуара

ПРОТОКОЛ

поверки резервуара геометрическим методом

Таблица Б.1- Общие данные

Продолжение таблицы Б.1

Окончание таблицы Б.1

Таблица Б.2 - Условия проведения измерений

Таблица Б.З - Базовая высота резервуара                    В миллиметрах

Таблица Б.4 - Измерение внутренних радиусов

поясов резервуара В миллиметрах

Таблица Б.4.1 - Параметры образующих

продолжение таблицы 4.1

Таблица Б. 5- Высота превышения поясов

продолжение таблицы Б.5

Таблица Б.6- Измерение неровностей днища

В миллиметрах

Таблица Б.7 - Параметры «мертвой» полости

Таблица Б.8 - Координата точки измерений уровня жидкости и базовой высоты резервуара

Таблица Б.9 - Внутренние детали цилиндрической формы

(рекомендуемое)

Форма акта измерений базовой высоты резервуара

УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»_____________20__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________

предприятия - владельца резервуара

_________________________________________и членов:________________________________

инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице 1.

Таблица 1 В миллиметрах

Относительное изменение базовой высоты резервуара 5_б , %, вычисляют по формуле

(Н_б) ,-(Н_б)                            / х / у

З_б =----(ГГ\----— ■ 100, где значения величин        (/7_б)_п, приведены в 1-й, 2-й графах.

)_п

Вывод - требуется (не требуется) внеочередная поверки резервуара.

Председатель комиссии

Члены комиссии:

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы²

УТВЕРЖДАЮ

«____»________________201_ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный

РВС_________ №______________

Организация________________________________________________

Погрешность определения вместимости: ± 0,20 %

Срок очередной поверки__________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Г.2.1 Форма градуировочной таблицы резервуара

Таблица Г.2- Посантиметровая вместимость нижней части резервуара

Таблица Г.З - Средняя вместимость в пределах вместимости пояса, приходящейся на

1 см высоты наполнения

Обработка результатов измерений

Д.1 Определение внутренних диаметров поясов резервуара

Д.1.1 Внутренние диаметры в сечении (нижнее, верхнее) /-го пояса резервуара Д, мм, измеренные по 10.3 вычисляют по формуле

Ф(в)=2-«'_(в),                          (Д.1)

где /?'(_В) - внутренний радиус в нижнем (верхнем) сечении /-го пояса, мм.

Д.1.2 Для вычисления внутреннего радиуса пояса резервуара проводят измерения следующих параметров:

• - наклонного расстояния /д/_Н(_В) (параметр SD);

• - вертикального угла       (параметр Vz) ;

• - горизонтального угла cp_w (параметр Hz).

Д.1.3 Положение точки (например, точка А), лежащей на поверхности стенки пояса, определяется тремя координатами декартовой системы координат ^х'_н^, у'_н^, z'_H^ I.

Из-за не совпадения начала системы координат измерений (станции съемки) с геометрическим центром резервуара (центром окружности) радиус резервуара определяют с учетом смещения станции съемки от геометрического центра резервуара.

Д.1.4 При направлении визирной линии тахеометра к точке А расстояние от точки (^хЛ/н(в)’Ул/н(в)’²Л/н(в)) Д° геометрического центра резервуара в плоскости измерений (нижнее/верхнее сечение), в соответствии с [4] вычисляют по формуле

где        ; У|у_Н(_В) ] ~ координаты точки А в сечении N, мм;

^ан(в)> ^н(в) “ смещение по оси X и Y места установки станции съемки от геометрического центра резервуара, мм.

Величины I Х/у_Н(_В); Хл/н(_В)) вычисляют по формуле

^ХЛ/н(в) ^_ ^Л/н(в) ' СОЭфл/ - COS (ЭО %_(b)) ,                (Д.З)

Ул/н(в) “ ^Л/н(в) ‘ ^S'ⁿ Ф/V ‘ ^cos (90   Ч\/н(в)) ’                  (Д'⁴)

где /д/_Н(_В) - наклонное расстояние, мм;

Ч\/н(в) “ вертикальный угол (зенитный), измеренный в i-ом поясе в нижнем (верхнем) сечении, угл. сек;

(p_w - горизонтальный угол Л/-образующей, угл. сек.

Расстояние      отточки (Х/у_Н(_В); У/у_Н(_В)) до геометрического центра резервуара

в нижнем (верхнем) сечении на N-ой образующей i-ro пояса вычисляют по формуле

в нижнем (верхнем) сечении

Д.1.5 Смещение станции съемки от геометрического центра резервуара 3^, Ь'_н^ и расстояние от точек на поверхности пояса до центра окружности       в нижнем

(верхнем сечении) i-ro пояса вычисляют методом наименьших квадратов

Параметры 3^, Ь'_н^, ^н(_В) вычисляют решая систему линейных уравнений

(Д-8)

где ^у_н(_В) - радиус /-го пояса на N-ой образующей в нижнем (верхнем) сечении, мм;

N - номер образующей (число измерений), в соответствии с 10.3.1 принято равным 12;

^х/н(в)’ Уу'н(в) “ коорд^инаты точки внутренней поверхности на N-ой образующей в нижнем (верхнем) сечении i-ro пояса резервуара, мм.

вычисляют по формуле

1

последовательности.

(^а0.н(в)’ ^О.н(в)’ ^О.н(в) ) •

• 1) устанавливают значение Эд _Н(_В), Ьд_Н(_В) в формуле (Д.9) равным нулю.

• 2) вычисляют значения /у_Н(_В) в соответствии с формулой (Д.9)



  ^Г0.3.н(в) “

  Примечание - В обозначении

  _/

  Г_о о н(в) ^веР^хнии индекс / соответствует номеру пояса, в нижнем индексе: первое число указывает номер приближения, второе число - номер образующей, н(в) нижнее (верхнее) сечение.

3) значение ^о_Он(в) вычисляют по формуле (Д.8):

И

^Он(в) ⁼ ^2 (^Г0.0.н(в) ^+Г0.1.н(в) ^+Г0.2.н(в) ⁺ ■” ^{+ Г}0.12.н(в) )l

4) вычисляют значения 3q_H(_B), Ь'_Он^ в соответствии с формулами (Д.6) и (Д.7) соответственно:

_ ^Х0н(в) ^{+ Х}1н(в) + ■•• + ^х12н(в) ^О.Он(в) ^—

■Уон(в) ⁺ У1н(в) + ■■• + У12н(в)

^л0н(в)

_ч^/1^/.Он(в)

Д.1.6.4 Операции вычисления прекращают в случае выполнения условия

где j - номер приближения (0, 1, ...т).

Д.1.7 Внутренний диаметр D' i-ro пояса вычисляют по формуле

d'=r; + /?',

где R„, Rg - внутренние радиусы в нижнем и верхнем сечении i-ro пояса, мм.

Д.2 Измерения высот поясов резервуара

Д.2.1 Высоту i-ro пояса резервуара (рисунок А.7), как расстояние по вертикали от верхнего края /-го пояса резервуара, hj, мм, вычисляют по формуле

(Д.11)

где th-, th" - высота превышения i-ro пояса (рисунок А.4), на образующей и противоположной образующей значение которого принимают из таблицы Б.З, мм;

//7_;+1 - высота превышения вышестоящего i+1-го пояса (рисунок А.7), значение которого принимают из таблицы Б.5, мм.

Д.З Вычисление вместимости «мертвой» полости

(Д.12)

где Г, /2,...,/д   - превышение высот призмы в точке между концентрическими

окружностями неровностей днища, вычисляемые по формуле

(Д.13)

где Ьу - высота превышения призмы, установленной по периметру у-й концентрической окружности;

bj_^ - высота превышения призмы, установленной по периметру (/' - 1)-й вышележащей концентрической окружности.

Д.3.2 Уровень жидкости Н_мп, мм, соответствующий высоте «мертвой» полости вычисляют по формуле

^H«_n=^H6-th„„,                им

где Hq - базовая высота, измеренная по 10.2, её значение принимают из таблицы Б.З, мм;

th_Mn - высота превышения среза ПРУ, значение принимают по таблице Б.7 (графа 2), мм.

Д.3.3 Вместимость «мертвой» полости \/_мп вычисляют по формуле

Чип — Ц/in ^— (А^дн )q ¹                          (Д-15)

- объем неровностей днища, вычисляемый по формуле (Д.12), м³;

V^_n - вместимость «мертвой» полости в пределах Н_мп, вычисляемая по формуле

(Д.16)

где D₁ - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Д.4 Вычисление посантиметроеой вместимости 1-го пояса резервуара

Д.4.1 Посантиметровую вместимость 1-го пояса от точки касания днища грузом рулетки до уровня , соответствующий высоте 1-го пояса, вычисляют по формуле где \/_мп - вместимость «мертвой» полости, вычисляемая по формуле (Д.15), м³;

0₁ - внутренний диаметр 1-го пояса, вычисляемый по формуле (Д.10), мм;

Н - уровень жидкости, отсчитываемый от точки касания днища грузом рулетки, мм;

Н_мп - уровень жидкости, соответствующий высоте «мертвой» полости формуле (Д.14) , мм.

А У_в - объем внутренней детали, определяемый по 10.6, м³.

Д.5 Вычисление посантиметровой вместимости i-ao пояса резервуара Посантиметровую вместимость резервуара /-го пояса V (Н} вычисляют по формуле

(Д.18)

- посантиметровая вместимость резервуара, соответствующая уровню

Н - уровень жидкости, соответствующий, отсчитываемый от точки касания днища

грузом рулетки, см;

Н,_₁ - уровень жидкости, соответствующий суммарной высоте поясов, см;

Dj - внутренний диаметр /-го пояса, вычисляемый по формуле (Д.10), мм.

Форма титульного листа градуировочной таблицы и форма градуировочной таблицы

Г.1 Форма титульного листа градуировочной таблицы³

УТВЕРЖДАЮ

«____»________________201 _ г.

ГРАДУИРОВОЧНАЯ ТАБЛИЦА

на резервуар стальной вертикальный цилиндрический теплоизолированный РВС-____

тип________________ N°________________________________________

Организация_________________________________________________

Погрешность определения вместимости:

Срок очередной поверки_________________________

Поверитель

ПОДПИСЬ

должность, инициалы, фамилия

Г.2 Форма градуировочной таблицы резервуара

Организация______________________

Резервуар №______________________

Таблица Г.2 - Посантиметровая вместимость резервуара

Таблица Г.З- Средняя вместимость в пределах вместимости, приходящейся на 1 см высоты наполнения /-го пояса

Форма акта измерений базовой высоты резервуара УТВЕРЖДАЮ

Руководитель предприятия - владельца резервуара (директор, гл. инженер)

АКТ

измерений базовой высоты резервуара

от «____»__г.

Составлен в том, что комиссия, назначенная приказом по_________________________

наименование

_______________________________________, в составе председателя_________________ предприятия - владельца резервуара

_________________________________________и членов:________________________________ инициалы, фамилия                                                 инициалы, фамилии

провела контрольные измерения базовой высоты резервуара стального вертикального цилиндрического теплоизолированного РВС-________№______________

при температуре окружающего воздуха_______________°C.

Измерения проведены рулеткой типа______________№____________со сроком

действия поверки до «___»____________20__г.

Результаты измерений представлены в таблице Ж.1.

Таблица Ж.1                                         В миллиметрах

Относительное изменение базовой высоты резервуара 5д, %, вычисляют по формуле

Вывод - требуется (не требуется) внеочередная калибровка резервуара.

Председатель комиссии

• [1]  Тахеометр электронный Leica FlexLine TS02 plus 3" R500, Госреестр № 65933-16

• [2]  ТУ ДКТЦ 41344.1.1.102 Анализатор-течеискатель АНТ-3. Технические условия

• [3]  РД-03-20-2007 Положение об организации обучения и проверки знаний рабочих организаций, поднадзорных федеральной службе по экологическому, технологическому и атомному надзору.

• [4]  Приказ от 2 июля 2015 г. № 1815 «Об утверждении порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке»

ФГУП «ВНИИР»

Страница 38 из 38

¹

В обозначении точки отсчета             - первый индекс указывает номер радиуса

концентрической окружности днища, второй - номер радиуса днища (образующей)

²

Форма градуировочной таблицы не подлежит изменению

³

Форма градуировочной таблицы не подлежит изменению
