Методика поверки «Блоки измерения напряжений РКП ТИ1М. Методика поверки» (СДКУ 1112.000.000 ΜΠ)

СОГЛАСОВАНО Генеральный директор АО «ИГТ-Юг»

r.e^oe off

Егоренкова 2019 г.

Технический директор ООО «ИЦРМ»

С. Казаков

2019 г.

СДКУ.1112.000.000 МП

2019 г.

СОДЕРЖАНИЕ

Стр.

• 1 Введение

• 2 Операции поверки

• 3 Средства поверки

• 4 Требования безопасности

• 5 Условия поверки

• 6 Подготовка к поверке

• 7 Проведение поверки

• 8 Обработка результатов измерений

• 9 Оформление результатов поверки

• 1.1 Настоящая методика поверки (МП) устанавливает порядок проведения и оформления результатов поверки блоков измерения напряжений РКП ТИ1М (далее - блоки) и устанавливает методику их первичной и периодической поверок.

• 1.2 При наличии соответствующего заявления от владельца блоков допускается проведение поверки отдельных измерительных каналов для меньшего числа измеряемых величин или на меньшем числе поддиапазонов измерений, с указанием в свидетельстве о поверке информации об объеме проведенной поверки.

• 1.3 Интервал между поверками - 3 года.

• 1.4 Основные метрологические характеристики блоков приведены в таблицах 1—2.

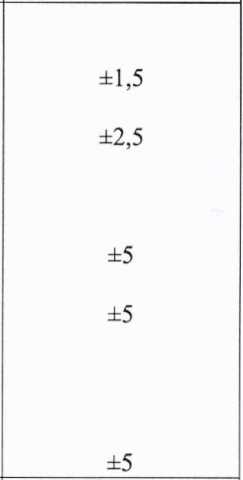

Таблица 1 - Метрологические характеристики блоков

Таблица 2 - Диапазоны измерений напряжения постоянного тока, действующего значения синусоидального напряжения переменного тока и амплитудно-модулированного напряжения переменного тока

2 ОПЕРАЦИИ ПОВЕРКИ

2.1 При проведении поверки должны выполняться операции, указанные в таблице 3. Таблица 3

• 2.2 Последовательность проведения операций поверки обязательна.

• 2.3 При получении отрицательного результата в процессе выполнения любой из операций поверки блоки бракуют и поверку прекращают.

• 3.1 При проведении поверки рекомендуется применять средства поверки, приведённые в таблице 4.

• 3.2  Применяемые средства поверки должны быть исправны, средства измерений поверены и иметь действующие документы о поверке. Испытательное оборудование должно быть аттестовано.

• 3.3  Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых средств измерений с требуемой точностью.

Таблица 4 - Средства поверки

4 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ

• 4.1 При проведении поверки должны быть соблюдены требования безопасности в соответствии с ГОСТ 12.3.019-80.

• 4.2  Во избежание несчастного случая и для предупреждения повреждения поверяемых блоков необходимо обеспечить выполнение следующих требований:

-подсоединение оборудования к сети должно производиться с помощью кабеля или адаптера и сетевых кабелей, предназначенных для данного оборудования;

-заземление должно производиться посредством заземляющего провода или сетевого адаптера, предназначенного для данного оборудования;

-присоединения поверяемых блоков и оборудования следует выполнять при отключенных входах и выходах (отсутствии напряжения на разъемах);

-запрещается работать с оборудованием при снятых крышках или панелях; -запрещается работать с поверяемыми блоками в условиях температуры и влажности, выходящих за допустимые значения, а также при наличии в воздухе взрывоопасных веществ;

-запрещается работать с поверяемыми блоками в случае обнаружения ее повреждения.

• 5.1 При проведении поверки должны соблюдаться следующие условия: -температура окружающего воздуха, °C               от +20 до +30;

-относительная влажность воздуха, %                   от 45 до 80;

-атмосферное давление, кПа

• 5.2 Для контроля температуры окружающей среды и относительной влажности воздуха допускается использовать термогигрометр электронный «CENTER» модель 313.

• 5.3 Для контроля атмосферного давления допускается использовать барометр-анероид метеорологический БАММ-1

• 6.1 При подготовке к поверке блоки должны быть технически исправны проведены все подготовительные работы.

• 6.2 Рабочее место, при выполнении поверки непосредственно на месте технического обслуживания, должно обеспечивать возможность размещения необходимых средств поверки, удобство и безопасность работы с ними.

• 6.3 При подготовке к поверке должны быть проведены технические и организационные мероприятия по обеспечению безопасности проводимых работ в соответствии с действующими положениями ГОСТ 12.2.007.0-75 и ГОСТ 12.2.007.3-75.

• 6.4 Перед проведением поверки необходимо выполнить следующие подготовительные работы:

• - изучить эксплуатационные документы на поверяемые блоки, а также руководства по эксплуатации на применяемые средства поверки;

• - выдержать блоки в условиях окружающей среды, указанных в п. 5.1, не менее 4 ч, если она находилась в климатических условиях, отличающихся от указанных в п. 5.1;

• - подготовить к работе средства поверки и выдержать во включенном состоянии в соответствии с указаниями руководств по эксплуатации.

• 6.5 Перед началом поверки измерить и занести в протокол поверки значения параметров условий окружающей среды (температура, относительная влажность воздуха и атмосферное давление).

• 6.6 Перед поверкой поверяемый блок должен пройти настройку и юстировку в соответствии с требованиями конструкторской документации и иметь соответствующие отметки и/или клейма.

• 7.1. Внешний осмотр

При проведении внешнего осмотра должно быть установлено соответствие поверяемого блока следующим требованиям:

• - комплектность должна соответствовать данным представленным в паспорте;

• - все органы управления и коммутации должны действовать плавно и обеспечивать надежность фиксации во всех позициях;

• - не должно быть механических повреждений корпуса, органов управления. Незакрепленные или отсоединенные части блоков должны отсутствовать. Внутри корпуса не должно быть посторонних предметов. Все надписи на панелях должны быть четкими и ясными;

• - все разъемы, клеммы и измерительные провода не должны иметь повреждений и должны быть чистыми.

Результат внешнего осмотра считают положительным, если выполняются все вышеуказанные требования.

• 7.2. Опробование

Опробование проводить в следующей последовательности:

• 1) Запустить программное обеспечение «Терминал блока РКП ТИ1М» (далее программа управления блоком).

• 2) Подключить блок к компьютеру, калибратору универсальному Н4-11 (далее по тексту -калибратор) и источнику напряжения постоянного тока питания согласно схеме на рисунке 1, включить питание блока.

• 3) После включения питания и завершения стартовой процедуры (но не позднее 25 секунд после включения питания) желтый светодиод на лицевой панели должен мигать с частотой примерно 2 раза в секунду.

• 4) После включения питания и запуска блока на экране компьютера должна появиться информация о блоке (сетевой адрес, номер, режим работы).

• 5) Запрашивают данные о программе и проверяют, что цифровая подпись программы имеет значение: 0x88F8CF69

• 6) Вызвать данные идентификации блока, сравнить их с данными в паспорте блока и с маркировкой блока.



Рисунок 1 - Схема поверки блоков

• 7) Переключить блок в режим обработки измеряемого сигнала, в котором требуется проверить функционирование блока. Выбрать состояние непрерывной передачи результатов измерений.

• 8) Подать на вход блока от калибратора напряжение переменного тока 1 В, 50 Гц, при работе в режиме измерения кодовых сигналов АЛСН включить кодирование кодом «ЮК».

• 9) Переключая диапазоны измерения I, II, III убедиться, что блок передает значение измеренного напряжения переменного тока в пределах 0,9 - 1,1 В.

• 10)  Увеличить напряжение переменного тока на входе блока до 20 В.

• 11)  Переключая диапазоны IV, V, VI убедиться, что блок передает значение измеренного напряжения в пределах 18 -22 В.

Результат опробования считают положительным, если выполняются все вышеуказанные требования.

• 7.3. Проверка программного обеспечения.

Подтверждение соответствия программного обеспечения осуществляется в следующей последовательности:

• 1) Подготовить и включить блок в соответствии с руководством по эксплуатации.

• 2) Подключить блок к компьютеру.

• 3) Запустить программу управления блоком.

• 4) Нажать на кнопку «Идентиф» в главном окне программе. Для отображения информации должна быть установлена связь с преобразователем ТИ-ТЕСТ, подано питание.

• 5) В строке «Версия ПО» отображается номер версии программного обеспечения блока и дата выпуска этого ПО.

Результаты считают положительными, если номер версии ПО совпадают с данными, представленными в описании типа.

• 7.4.  Проверка требований к электрической прочности изоляции

• 7.4.1 Проверка электрической прочности изоляции проводится при помощи установки для проверки параметров электрической безопасности GPT-79803 (далее по тексту - GPT) в следующей последовательности:

• 1) Подготавливают GPT в соответствии с руководством по эксплуатации.

• 2) Контакты разъема ХТ1:1 и ХТ1:4 соединяют между собой и подключают к одному из выходов GPT.

• 3) Контакты разъема ХРЗ:1, ХРЗ:2, ХРЗ:3, ХРЗ:4 соединяют между собой и подключают к другому выходу GPT

Примечание - Для подключения к поверяемому блоку использовать разъем MSTB 2,5/4-ST и шинный соединитель ME 22,5 TBUS l,5/5-ST-3,81 KMGY из прилагаемого комплекта.

• 4) Испытательное напряжение плавно повышают от нуля до 2000 В, выдерживают в течение 1 мин, после чего снижают до нуля.

Результаты считают положительными, если во время проверки не произошло пробоя и (или) поверхностного перекрытия изоляции поверяемого блока.

• 7.4.2 Проверка электрического сопротивления изоляции проводится при помощи GPT в следующей последовательности:

• 1) Подготавливают GPT в соответствии с руководством по эксплуатации.

• 2) Подключают GPT к между цепями, указанными в п. 7.4.1.

• 3) Проводят измерение электрического сопротивления изоляции через 1 минуту после подачи испытательного напряжения постоянного тока равного 1000 В.

Результаты считают положительными, если измеренное значение электрического сопротивления изоляции составляет не менее 1000 МОм.

• 7.5. Определение метрологических характеристик

• 7.5.1 Определение основной приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения постоянного тока и действующего значения синусоидального напряжения переменного тока

• 1) Собрать схему, представленную на рисунке 1.

• 2) Подготовить и включить поверяемый блок и калибратор в соответствии с их руководствами по эксплуатации.

• 3) Переключить поверяемый блок в режим измерения напряжения постоянного тока и действующего значения синусоидального напряжения переменного тока.

• 4) Включить на поверяемом блоке диапазон I.

• 5) Установить на выходе калибратора напряжение постоянного тока, соответствующего первой контрольной точке диапазона I согласно таблице 5. Для записи результатов подготовить таблицу по форме П1.1 (приложение 1).

• 6) Зафиксировать 10 последовательных результатов измерения с интервалом 1,0-2,0

секунды и занести их в таблицу результатов П1.1 приложения 1. Таблица 5

• 7) По формуле (1) раздела 8 вычислить среднее значение измеренного напряжения постоянного тока и записать в столбец 13 таблицы результатов П1.1.

• 8) По формуле (2) раздела 8 вычислить значение основной приведенной погрешности и записать в столбец 14 таблицы результатов П1.1.

• 9) Повторить операции 4) - 8), установив на выходе калибратора значения напряжения постоянного тока, соответствующее 2-й и 3-й контрольной точке подстроки «постоянное» таблицы 5.

• 10) Повторить операции 4) - 9) для остальных диапазонов поверяемого блока.

• 11) Повторить операции 2) - 10), при напряжении переменного тока частотой 50 Гц, выбирая значения контрольных точек из подстрок «переменное» таблицы 5.

Результаты проверки считать положительными, если полученные значения основной приведенной к верхнему пределу диапазона измерений погрешности не превышают значений, указанных в таблице 1.

• 7.5.2 Определение основной приведенной к верхнему пределу диапазона измерений погрешности измерений импульсно-модулированного напряжения переменного тока в режиме измерения рельсовых цепей тональной частоты.

• 1) Переключить блок в режим измерений напряжений в рельсовых цепях тональных частот.

• 2) Для записи результатов подготовить таблицу по форме П1.1 приложения 1

• 3) Включить на поверяемом блоке диапазон 1.

• 4) Установить на выходе калибратора напряжение переменного тока, соответствующее контрольной точке 2 таблицы 5 строки «переменное», частоту выходного сигнала выбирать следующим образом:

• -  580 Гц при модуляции 8 Гц на всех диапазонах;

• -  420 и 780 Гц при модуляции 8 Гц на диапазоне III.

• 5) Значение частоты выходного напряжения указать в столбце 1 таблицы результатов П1.3, величину и частоту напряжения - в столбце 2 таблицы Г11.1.

• 6) Записать 10 последовательных результатов измерения, полученных с интервалом 1,52,5 секунды, в строку таблицы результатов. Вычислить среднее значение и величину приведенной погрешности по формулам (1), (2) раздела 8. Результаты записать в столбцы 13, 14 таблицы результатов.

• 7) Операции 4) - 5) повторить для остальных контрольных точек с теми же значениями импульсной модуляции. Для упрощения последующей обработки результаты в таблице рекомендуется группировать по возрастанию напряжения в пределах одной частоты и по возрастанию частот.

• 8) Повторить операции 2) - 7) для диапазонов II - VI.

• 9) Повторить операции 2) - 8) для частоты модуляции 12 Гц.

Результаты проверки считать положительными, если полученные значения основной приведенной к верхнему пределу диапазона измерений погрешности не превышают значений, указанных в таблице 1.

• 7.5.3 Определение основной приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения переменного тока в режиме измерения параметров кодов АЛСН.

• 1) Переключить блок в режим измерения кодов АЛСН.

• 2) Для записи результатов подготовить таблицу по форме П1.1 приложения 1. В заголовке таблицы указать название кодовой комбинации и частоту, на которой выполняется поверка.

• 3) Установить на калибраторе выходное напряжение, соответствующее 2-ой контрольной точке строки «переменное» таблицы 5 при частоте 25 Гц (используемая кодовая комбинация «КЖ»), Величину напряжения и частоты переменного тока указать в столбце 2 таблицы П.1.1.

• 4) Записать 10 последовательных результатов измерения, полученных с интервалом 3 -4 секунды, в строку таблицы результатов. Вычислить среднее значение и величину приведенной погрешности по формулам (1), (2). Результаты записать в столбцы 13, 14 таблицы результатов.

• 5) Операции 3) -4) повторить для контрольных точек диапазонов II - VI.

• 6) Операции 3) - 5) повторить при частоте переменного тока 50 Гц.

Результаты проверки считать положительными, если полученные значения основной приведенной к верхнему пределу диапазона измерений погрешности не превышают значений, указанных в таблице 1.

• 7.5.4 Определение основной приведенной к верхнему пределу диапазона измерений погрешности измерений напряжения переменного тока в режиме кодированных рельсовых цепей и АЛС-ЕН

Примечание: Данный вид испытаний рекомендуется совместить с проверкой абсолютной погрешности измерения частоты переменного тока (п. 7.5.5)

• 1) Для записи результатов подготовить таблицу по форме П1.2 приложения 1 по две строки результатов на каждую контрольную точку

• 2) Переключить поверяемый блок в режим измерения сигналов КРЦ.

• 3) Установить на калибраторе выходное напряжение и частоту в соответствии с

контрольными точками, представленными в таблице 6.

Таблица 6

• 4) Включить у проверяемого блока диапазон измерений согласно таблице 6. Величину напряжения указать в строке с нечетным номером столбца 2, частоту - в строке с четным номером того же столбца (под напряжением) согласно таблице П.1.2.

• 5) В той же нечетной строке записать 10 последовательных результатов измерения, полученных с интервалом 3-4 секунды. Вычислить среднее значение и величину приведенной погрешности по формулам (1), (2) раздела 8. Результаты записать в столбцы 13, 14 той же строки таблицы результатов.

• 6) Операции 3) - 5) повторить для остальных контрольных точек таблицы 6, результаты записывать в строки таблицы результатов с нечетными номерами.

Результаты проверки считать положительными, если полученные значения основной приведенной к верхнему пределу диапазона измерений погрешности не превышают значений, указанных в таблице 1.

• 7.5.5 Определение абсолютной погрешности измерений частоты переменного тока в режиме кодированных рельсовых цепей и в режиме АЛС-ЕН

• 1) Переключить поверяемый блок в режим измерения сигналов КРЦ.

• 2) Переключить диапазон измерения проверяемого блока согласно столбцу 1 таблицы

  6.

• 3) Установить на калибраторе выходное напряжение и частоту в соответствии с контрольными точками, представленными в таблице 6.

• 4) Дождаться, когда передаваемое блоком значение частоты стабилизируется (примерно 4-6 секунд). Записать 10 последовательных показаний измеренной блоком частоты в столбцы 3...12 строки результатов с четным номером под результатами измерения напряжений. Показания частоты выбирать с интервалом 3-4 секунды (согласно таблице П.1.2) и определить значение абсолютной погрешности измерений как разницу между показаниями поверяемого блока и калибратора.

  5) Операции 3) - 4) повторить для остальных контрольных точек таблицы 6.

Результаты проверки считать положительными, если полученные значения абсолютной погрешности не превышают значений, указанных в таблице 1.

8.1. Вычисление основной приведенной к верхнему пределу диапазона измерений погрешности.

1) Определение среднего значения п измерений:

п

(1)

где: Ui - результат единичного измерения;

п - число измерений (рекомендуется 10).

2) Определение основной приведенной к верхнему пределу диапазона измерений

погрешности:

х 100%

(2)

где: U_K - напряжение на выходе калибратора; U_cp - среднее значение напряжения по формуле 1; Птах - верхняя граница проверяемого диапазона.

• 9.1 По завершении операций поверки оформляется протокол поверки в произвольной форме с указанием следующих сведений:

• - полное наименование аккредитованной на право поверки организации;

• - номер и дата протокола поверки;

• - наименование и обозначение поверенного средства измерений;

• - заводской (серийный) номер;

• - обозначение документа, по которому выполнена поверка;

• - наименования, обозначения и заводские (серийные) номера использованных при поверке средств поверки (со сведениями о поверке последних);

• - температура и влажность в помещении;

• - фамилия лица, проводившего поверку;

• - результаты каждой из операций поверки согласно таблице 3.

Допускается не оформлять протокол поверки отдельным документом, а результаты операций поверки указывать на оборотной стороне свидетельства о поверке.

• 9.2 При положительном результате поверки выдается свидетельство о поверке и наносится знак поверки в свидетельство о поверке, и (или) в паспорт, и (или) на корпус блока в соответствии с действующей нормативной документацией.

• 9.3 При отрицательном результате, выявленных при выполнении любой из операций поверки согласно таблице 3, выдается извещение о непригодности в соответствии действующей нормативной документацией.

Ведущий инженер ООО «ИЦРМ»

Приложение 1

Форма таблиц для записи результатов поверки

Таблица П1.1

Результаты измерений при температуре____°C.

Вид измеряемого напряжения: постоянное (переменное 50 Гц);

Допустимое значение приведенной погрешности_____%.

Таблица П. 1.2

Допустимое значение приведенной погрешности напряжения _____%.

Допустимое значение абсолютной погрешности частоты,____Гц.
