Методика поверки «Газоанализаторы портативные Микросенс М2» (МП-242-2196-2018)
Федеральное государственное унитарное предприятие
«Всероссийский научно-исследовательский институт метрологии им. Д.И. Менделеева» ФГУП «ВНИИМ им. Д.И. Менделеева»
.Н. Пронин
8» января 2018 г,
УТВЕРЖДАЮ И.о. директора . Менделеева»
Государственная система обеспечения единства измерений Газоанализаторы портативные Микросенс М2 Методика поверки МП-242-2196-2018
Заместитель руководителя
научно-исследовательского отдела
/Государственных эталонов в области фийико5симических измерений ФГУП "ВЦИИМ Менделеева"
/____А.В. Колобова
г. Санкт-Петербург 2018 г.
Настоящая методика поверки распространяется на газоанализаторы портативные Микро-сенс М2, выпускаемые ООО «ЭМИ-Прибор», г. Санкт-Петербург, и устанавливает методы их первичной поверки до ввода в эксплуатацию и после ремонта и периодической поверки в процессе эксплуатации.
Интервал между поверками - один год.
1 Операции поверки-
1.1 При проведении поверки должны быть выполнены операции, указанные в таблице 1.
Таблица 1 - Операции поверки
|
Наименование операции |
Номер пункта методики поверки |
Обязательность проведения | |
|
при первичной поверке |
при периодической поверке | ||
|
1 Внешний осмотр |
6.1 |
да |
да |
|
2 Опробование |
6.2 |
да |
да |
|
3 Подтверждение соответствия программного обеспечения |
6.3 |
да |
да |
|
4 Определение метрологических характеристик |
6.4 | ||
|
4.1 Определение основной погрешности |
6.4.1 |
да |
да |
|
4.2 Определение вариации показаний |
6.4.2 |
да |
нет |
|
4.3 Определение времени установления показаний |
6.4.3 |
да |
да |
-
1.2 Если при проведении той или иной операции получен отрицательный результат, дальнейшая поверка прекращается.
-
1.3 Допускается проведение поверки отдельных измерительных каналов газоанализатора в соответствии с заявлением владельца газоанализатора, с обязательным указанием в свидетельстве о поверке информации об объеме проведенной поверки.
-
2.1 При проведении поверки применяют средства, указанные в таблице 2.
Таблица 2 - Средства поверки
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
|
6 |
Термометр ртутный стеклянный лабораторный ТЛ-4, ТУ 25-2021.003-88, ГОСТ 28498-90, диапазон измерений от 0 до 55 °C, цена деления 0,1 °C, погрешность ± 0,2 °C |
|
Секундомер механический СОПпр, ТУ 25-1894.003-90, класс точности 2 | |
|
Барометр-анероид контрольный М-67 ТУ 2504-1797-75, диапазон измерений давления от 610 до 790 мм рт.ст., погрешность ±0,8 мм рт.ст. | |
|
Психрометр аспирационный М-34-М, ТУ 52.07-(ГРПИ.405 132.001)-92, диапазон относительной влажности от 10 до 100 % при температуре от 5 до 40°С | |
|
6.4 |
Ротаметр РМ-А-0,063Г УЗ, ГОСТ 13045-81, верхняя граница диапазона измерений объемного расхода 0,063 м3/ч, кл. точности 4 |
|
Вентиль точной регулировки ВТР-1 (или ВТР-1-М160), диапазон рабочего давления (0-150) кгс/см2, диаметр условного прохода 3 мм * |
|
Номер пункта методики поверки |
Наименование эталонного средства измерений или вспомогательного средства поверки, номер документа, регламентирующего технические требования к средству, основные метрологические и технические характеристики |
|
6.4 |
Редуктор баллонный кислородный одноступенчатый БКО-50-4 по ТУ 3645-026-00220531-95 * или Редуктор баллонный одноступенчатый “Go Regulator” серии PR-1 (нержавеющая сталь 316L), диапазон регулирования давления на выходе от 0 до 7 кгс/см2. |
|
Трубка медицинская поливинилхлоридная (ПВХ) по ТУ6-01-2-120-73, 6><1,5 мм * или Трубка фторопластовая по ТУ 6-05-2059-87, диаметр условного прохода 5 мм, толщина стенки 1 мм * | |
|
Поверочный нулевой газ (ПНГ) - воздух марки А, Б, в баллонах под давлением по ТУ 6-21-5-85 | |
|
Азот особой чистоты сорт 1,2 по ГОСТ 9293-74 в баллоне под давлением | |
|
Рабочий эталон 1-го разряда - генератор газовых смесей ГГС ШДЕК.418313.900 ТУ, модификация ГГС-Р или ГГС-Т или ГГС-К в комплекте с ГС в баллонах под давлением по ТУ 6-16-2956-92 или источниками микропотока по ИБЯЛ.418319.013 ТУ | |
|
Генератор озона ГС-024, регистрационный номер в Федеральном информационном фонде по обеспечению единства измерений 23505-08 | |
|
Источники микропотоков по ИБЯЛ.418319.013 ТУ (характеристики приведены в Приложении А) | |
|
Стандартные образцы газовых смесей в баллонах под давлением (характеристики приведены в Приложении А) | |
|
Насадка для подачи ГС (из комплекта поставки газоанализатора) * |
-
2.2 Все средства измерений, кроме отмеченных знаком «*» в таблице 2, должны иметь действующие свидетельства о поверке, стандартные образцы состава в баллонах под давлением -действующие паспорта.
-
2.3 Допускается использование других средств поверки, обеспечивающих определение метрологических характеристик газоанализаторов с требуемой точностью Ч
-
3.1 Помещение, в котором проводят поверку, должно быть оборудовано приточновытяжной вентиляцией. Не допускается сбрасывать ГС в атмосферу рабочих помещений.
-
3.2 Содержание вредных компонентов в воздухе рабочей зоны должно соответствовать требованиям ГОСТ 12.1.005-88.
-
3.3 При работе с ГС с объемной долей кислорода свыше 23 %, жировое загрязнение газового тракта должно быть исключено.
-
3.4 Должны выполняться требования техники безопасности для защиты персонала от поражения электрическим током согласно классу I ГОСТ 12.2.007.0-75.
-
3.5 Требования техники безопасности при эксплуатации ГС в баллонах под давлением должны соответствовать федеральным нормам и правилам в области промышленной безопасности "Правила промышленной безопасности опасных производственных объектов, на которых исполь-
|} Допускается использование стандартных образцов состава газовых смесей (ГС), не указанных в настоящей методике поверки, при выполнении следующих условий:
-
- номинальное значение и пределы допускаемого отклонения содержания определяемого компонента в ГС должны соответствовать указанному для соответствующей ГС из приложения А;
-
- отношение погрешности, с которой устанавливается содержание компонента в ГС к пределу допускаемой основной погрешности поверяемого газоанализатора, должно быть не более 1/3.
зуется оборудование, работающее под избыточным давлением" (утверждены приказом Ростехнадзора № 116 от 25.03.2014 г.).
4 Условия поверки-
- температура окружающей среды, °C 20±5;
-
- диапазон относительной влажности окружающей среды, % от 30 до 80;
-
- атмосферное давление, кПа 100±3,3;
-
- расход ГС (если не указано иное), дм3/мин 0,5 ± 0,1;
-
- механические воздействия, внешние электрические и магнитные поля (кроме магнитного поля Земли), влияющие на метрологические характеристики, должны быть исключены;
-
- питание газоанализатора осуществлять от встроенного блока аккумуляторного.
-
5.1 Выполнить мероприятия по обеспечению условий безопасности.
-
5.2 Проверить наличие паспортов и сроки годности ГС в баллонах под давлением.
-
5.3 Баллоны с ГС выдержать при температуре поверки не менее 24 ч.
-
5.4 Выдержать газоанализатор и средства поверки при температуре поверки в течение не менее 4 ч.
-
5.5 Подготовить поверяемый газоанализатор и эталонные средства измерений к работе в соответствии с эксплуатационной документацией.
-
5.6 Рекомендуемая схема подачи ГС на газоанализатор приведена на рисунке 1.
-
6.1 Внешний осмотр
-
6.1.1 При внешнем осмотре устанавливают соответствие газоанализатора следующим требованиям:
-
-
- соответствие маркировки требованиям п. 1.5.1 руководства по эксплуатации МРБП.413347.013 РЭ;
-
- соответствие комплектности (при первичной поверке) требованиям п. 1.6 руководства по эксплуатации МРБП.413347.013 РЭ;
-
- газоанализатор не должен иметь повреждений, влияющих на работоспособность.
-
6.1.2 Газоанализатор считают выдержавшим внешний осмотр, если он соответствует указанным выше требованиям.
-
6.2 Опробование
-
6.2.1 При опробовании проверяют общее функционирование газоанализатора при включении электрического питания согласно п. 2.1 руководства по эксплуатации МРБП.413347.013 РЭ.
-
В процессе запуска на дисплее газоанализатора отображаются наименование предприятия-изготовителя и логотип, наименование газоанализатора, номер версии и контрольная сумма встроенного программного обеспечения.
По окончанию времени прогрева газоанализатор переходит в режим измерений.
-
6.2.2 Результат опробования считают положительным, если:
-
- органы управления газоанализатора функционируют;
-
- во время тестирования отсутствуют сообщения об отказах;
-
- после окончания времени прогрева газоанализатор переходит в режим измерений (на дисплее отображается измерительная информация).
6.3 Подтверждение соответствия программного обеспечения
Для проверки соответствия ПО выполняют следующие операции:
-
- проводят визуализацию идентификационных данных ПО газоанализатора (номер версии встроенного ПО отображается на дисплее при включении газоанализатора);
- сравнивают полученные данные с идентификационными данными, установленными при проведении испытаний для целей утверждения типа и указанными в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
Результат подтверждения соответствия ПО считают положительным, если идентификационные данные соответствуют указанным в Описании типа газоанализаторов (приложение к Свидетельству об утверждении типа).
4

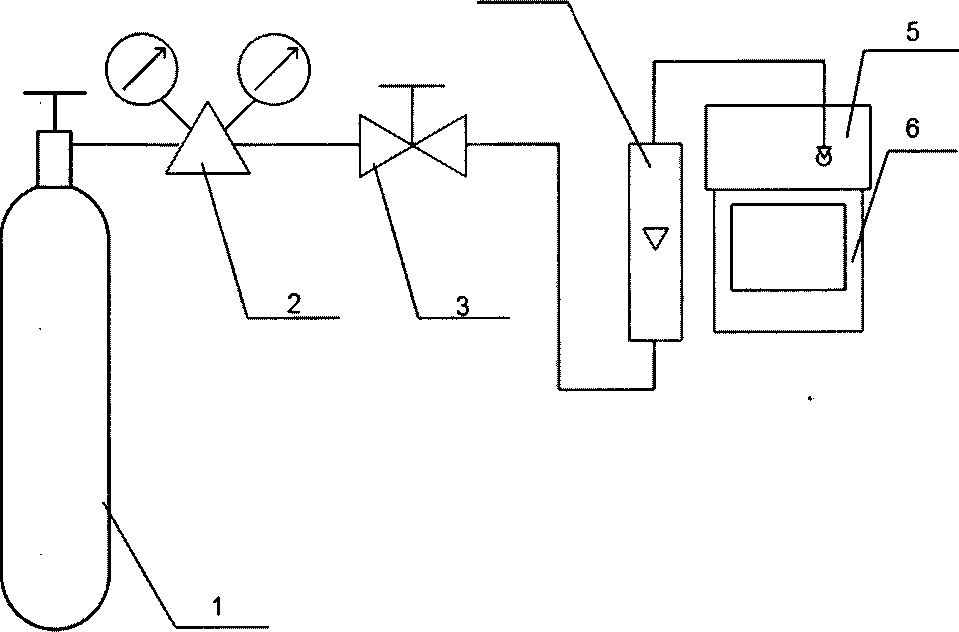

1 - баллон с ГС; 2 - редуктор баллонный; 3 - вентиль точной регулировки; 4 - индикатор расхода (ротаметр); 5 - насадка для подачи ГС; 6 - газоанализатор.
Примечания:
-
1) Вместо редуктора баллонного 2 с вентилем точной регулировки трассовым 3 допускается использование вентиля точной регулировки ВТР-1 или аналогичного.
-
2) Подача ГС при использовании генератора газовых смесей осуществляется аналогично, при этом вентиль точной регулировки трассовый 3 и ротаметр 4 могут быть исключены из схемы при условии задания необходимого расхода ГС непосредственно на генераторе.
Рисунок 1 - Схема подачи ГС на вход газоанализатора (рекомендуемая)
-
6.4 Определение метрологических характеристик
-
6.4.1 Определение основной погрешности газоанализатора
-
6.4.1.1 Определение основной погрешности газоанализатора проводят по схеме рисунка 1 в следующем порядке:
-
1) подать на вход газоанализатора ГС (Приложение А, соответственно поверяемому диапазону измерений и определяемому компоненту) в последовательности:
при первичной поверке:
-
- №№ 1-2-3-4-3-2-1-4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки),
-
- №№ 1-2-3-2-1-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки).
при периодической поверке:
-
- №№ 1 - 2 - 3 - 4 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 4 точки поверки),
-
- №№ 1-2-3 (для определяемых компонентов и диапазонов измерений, для которых в Приложении А указаны 3 точки поверки).
Время подачи каждой ГС не менее утроенного для соответствующего измерительного канала.
-
2) зафиксировать установившиеся показания поверяемого измерительного канала газоанализатора при подаче каждой ГС;
-
3) повторить операции по пп. 1) - 2) для всех поверяемых измерительных каналов газоанализатора.
-
6.4.1.2 Значение основной абсолютной погрешности газоанализатора в i-ой точке Д/5 % НКПР, объемная доля, % или млн'1, для диапазонов измерений, в которых нормированы пределы допускаемой основной абсолютной погрешности, находят по формуле
(1)
где С, - показания газоанализатора в i-ой точке, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР;
Cf - действительное значение содержания определяемого компонента, объемная доля определяемого компонента, % или млн'1, или довзрывоопасная концентрация, % НКПР.
Примечания:
-
1) Для измерительных каналов газоанализаторов с диапазоном показаний довзрывоопасной концентрации определяемого компонента от 0 до 100 % НКПР или от 0 до 50*% НКПР пересчитать действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, в единицы измерений довзрывоопасной концентрации определяемого компонента, % НКПР, по формуле
(2)
где С^об д j - действительное значение объемной доли определяемого компонента, указанное в паспорте ГС, %;
НКПР - значение нижнего концентрационного предела распространения пламени для определяемого компонента по ГОСТ Р МЭК 60079-20-1-2011, объемная доля, %.
-
2) Для измерительных каналов вредных газов, результаты измерений содержания определяемого компонента для которых выражены в единицах массовой концентрации, мг/м3, произвести пересчет в единицы объемной доли, млн'1 по формуле
22,4 Ь(1+—). 760
273
(3)
где С(об) - значение содержания определяемого компонента, выраженное в объемных долях, млн'1;
С{масс) " значение содержания определяемого компонента, выраженное в единицах массовой концентрации определяемого компонента, мг/м3;
-
- атмосферное давление, мм рт.ст.;
-
- молекулярная масса определяемого компонента, г/моль;
-
- температура анализируемой среды, °C.
Значение основной относительной погрешности газоанализатора, <5,, %, для диапазонов измерений, в которых нормированы пределы допускаемой основной относительной погрешности, находят по формуле
(4)
Результаты определения основной погрешности считают положительными, если полученные значения основной погрешности не превышают значений, указанных в Приложении Б.
-
6.4.2 Определение вариации показаний газоанализатора
Определение вариации показаний газоанализатора допускается проводить одновременно с определением основной погрешности по п. 6.4.1 при подаче ГС № 2 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 4 точки поверки).
Вариацию показаний, Рд, в долях от пределов допускаемой основной абсолютной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной абсолютной погрешности, рассчитывают по формуле
(5)
где Cf, С? - результат измерений содержания определяемого компонента при подходе к
точке поверки 2 со стороны больших и меньших значений, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР;
- пределы допускаемой основной абсолютной погрешности поверяемого газоанали
затора для поверяемого измерительного канала газоанализатора, объемная доля определяемого компонента, % (млн'1), или довзрывоопасная концентрация, % НКПР.
Вариацию показаний в долях от пределов допускаемой основной относительной погрешности, для диапазонов измерений, для которых нормированы пределы допускаемой основной относительной погрешности, рассчитывают по формуле
(6)
где - пределы допускаемой основной относительной погрешности для поверяемого из
мерительного канала газоанализатора, %.
Результат считают положительным, если вариация показаний газоанализатора не превышает 0,5 в долях от пределов допускаемой основной погрешности.
-
6.4.3 Определение времени установления показаний
Определение времени установления показаний допускается проводить одновременно с определением основной погрешности по п.6.4.1 при подаче ГС №1 и ГС № 3 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 3 точки поверки) или № 4 (при поверке измерительных каналов газоанализаторов, для которых в Приложении А указаны 4 точки поверки) для всех измерительных каналов, кроме измерительного канала объемной доли кислорода, в следующем порядке:
-
1) подать на газоанализатор ГС № 3 или ГС № 4, зафиксировать установившееся значение показаний поверяемого измерительного канала газоанализатора;
-
2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);
-
3) подать на газоанализатор ГС № 1, дождаться установления показаний газоанализатора по поверяемому измерительному каналу (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной абсолютной погрешности), затем, не подавая ГС на газоанализатор продуть газовую линию ГС № 3 или ГС № 4 в течение не менее 3 мин., подать ГС на газоанализатор и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного на предыдущем шаге.
При поверке измерительного канала объемной доли кислорода определение времени установления показаний проводить в следующем порядке:
-
1) выдержать газоанализатор в чистом атмосферном воздухе в течение не менее 5 мин, зафиксировать показания газоанализатора;
-
2) рассчитать значение, равное 0,9 от показаний газоанализатора, полученных в п. 1);
-
3) подать на газоанализатор ГС №1, дождаться установления показаний газоанализатора (отклонение показаний от нулевых не должно превышать 0,5 в долях от пределов допускаемой основной погрешности);
-
4) снять с газоанализатора насадку для подачи ГС и включить секундомер. Зафиксировать время достижения показаниями газоанализатора значения, рассчитанного в п. 2).
Результат считают положительным, если время установления показаний не превышает значений, указанных в Приложении Б.
7 Оформление результатов поверки-
7.1 При проведении поверки оформляют протокол результатов поверки произвольной формы.
-
7.2 Результатом поверки является подтверждение пригодности средства измерений к применению или признание средства измерений непригодным к применению. Если газоанализатор по результатам поверки признан пригодным к применению, то на него или техническую документацию наносится оттиск поверительного клейма или выдается свидетельство о поверке установленной формы. На оборотной стороне свидетельства о поверке указывают:
-
- перечень стандартных образцов, с помощью которых произведена поверка газоанализатора;
-
- перечень влияющих факторов с указанием их значений;
-
- метрологические характеристики газоанализатора;
-
- указание на наличие Приложения — протокола поверки (при его наличии);
-
- дату поверки;
-
- наименование подразделения, выполнявшего поверку.
Свидетельство о поверке должно быть подписано:
На лицевой стороне:
-
- руководителем подразделения, производившего поверку,
-
- поверителем, производившим поверку;
На оборотной стороне:
-
- руководителем подразделения, производившего проверку (не обязательно),
-
- поверителем, производившим поверку.
-
7.3 Если газоанализатор по результатам поверки признан непригодным к применению, оттиск поверительного клейма гасится, свидетельство о поверке аннулируется, выписывается извещение о непригодности установленной формы.
Приложение А
(обязательное) Характеристики ГС, используемых при проведении поверки газоанализаторов
Таблица А.1 - Характеристики ГС, используемых при проведении поверки газоанализаторов по измерительным каналам с электрохимическими датчиками на вредные газы, кислород и водород
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Кислород (О2) |
от 0 до 30 % |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | ||||
|
15 %± 3 % отн. |
29,0 % ± 3 % отн. |
±0,4 % отн. |
ГСО 10531-2014 (02/n2) | ||||
|
Оксид углерода (СО) |
от 0 до 500 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,004 % ± 10% отн. |
0,025 % ± 10 % отн. |
0,0475 % ± 10% отн. |
±2,5 % отн. |
ГСО 10531-2014 (СО/возду х) | |||
|
от 0 до 2000 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | |||||
|
0,004 % ± 10 % отн. |
0,1 % ± 10% отн. |
±2,5 % отн. |
ГСО 10531-2014 (СО/возду X) | ||||
|
0,19 %± 10% отн. |
±3 % отн. |
ГСО 10532-2014 (СО/возду х) | |||||
|
Сероводород (H2S) |
от 0 до 100 млн'1 |
ПНГ-воздух |
- |
Марка Б по ТУ 6-21-5-85 | |||
|
7,5-1 О'4 % ± 20 % отн. |
±4 % отн. |
ГСО 10537-2014 (Н2Б/возду х) | |||||
|
0,005 % ± 10% отн. |
0,0095 % ± 10% отн. |
±5 % отн. |
ГСО 10538-2014 (Н2Б/возду х) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Сероводород (Н2$) |
от 0 до 1000 млн’1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,0015 %±10 % отн. |
0,05 % ± 10% отн. |
0,095 % ± 10% отн. |
±5 % отн. |
ГСО 10538-2014 (Н2Б/возду х) | |||
|
Хлор (С12) |
от Одо 10 млн’1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
1-104% ±5% отн. |
5-10'4% ±5% отн. |
9,5-1 О'4 %± 5 % отн. |
±7 % отн. |
ГГС исп. ГГС-К, ГГС-Т с ИМ09-М-А2 | |||
|
от 0 до 50 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6-21-5-85 | |||||
|
2-1 О'4 % ± 20 % отн. |
±8 % отн. |
ГСО 10547-2014 (Cl2/N2) | |||||
|
0,0025 %± 10 % отн. |
0,0045 % ± 10% отн. |
±5 % отн. |
ГСО 10547-2014 (Cl2/N2) | ||||
|
от 0 до 200 млн’1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-85 | |||||
|
2-10'4 % ± 20 % отн. |
±8 % отн. |
ГСО 10547-2014 (Cl2/N2) | |||||
|
0,005 % ±5% отн. |
0,019% ±5% отн. |
±5 % отн. |
ГСО 10547-2014 (Cl2/N2) | ||||
|
Цианистый водород (HCN) |
от 0 до 30 млн'1 |
ПНГ-воздух |
• |
Марка А по ТУ 6- 21-5-85 | |||
|
0,001 % ±5% отн. |
0,0029 % ± 5 % отн. |
±7 % отн. |
ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014 hcn/n2 св. 0,01 до 0,05 % | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Цианистый водород (HCN) |
от 0 до 50 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
0,005 % ±5% отн. |
0,0025 % ± 5 % отн. |
0,0045 % ±5% отн. |
±7 % отн. |
ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014 hcn/n2 св. 0,01 до 0,05 % | |||
|
Аммиак (NH3) |
от 0 до 100 млн'1 |
ПНГ- воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,001 % ± 10 % отн. |
0,005 % ±10% отн. |
0,0095 % ± 10 % отн. |
±5 % отн. |
ГСО 10547-2014 (ЫНз/возду х) | |||
|
от 0 до 300 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6-21-5-85 | |||||
|
0,002 % ± 10% отн. |
0,015 % ± 10 % отн. |
0,028 % ± 10% отн. |
±5 % отн. |
ГСО 10547-2014 (ЫНз/возду х) | |||
|
от 0 до 1000 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6-21-5-85 | |||||
|
0,003 % ±10% отн. |
0,05 %± 10% отн. |
0,095 % ± 10% отн. |
±5 % отн. |
ГСО 10547-2014 (ЫНз/возду X) | |||
|
Диоксид серы (SO2) |
от 0 до 20 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
2,5-Ю'4 % ± 5 % отн. |
0,001 % ±5% отн. |
0,0019% ±5% отн. |
±7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) с ИМ SO2 ИМ05-М-А2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Диоксид серы (SO2) |
от 0 до 2000 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,005 % ±5% отн. |
0,1 % ± 5 % отн. |
0,19 %± 5 % отн. |
±5 % отн. |
ГГС исп. ГГС-Р, ГГС-К с ГСО 10547-2014 SO2/N2 св. 0,4 до 1 % | |||
|
Оксид азота (NO) |
от 0 до 250 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,001 % ±5% отн. |
0,0125 % ± 5% отн. |
0,0238 % ±5% отн. |
±5 % отн. |
ГГС исп. ГГС-Р, ГГС-К с ГСО 10546-2014 NO/N2 св. 0,05 % до 0,1 % | |||
|
от 0 до 2000 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | |||||
|
0,01 %± 5 % отн. |
0,1 %± 5 % отн. |
0,19 %± 5 % отн. |
±5 % отн. |
ГГС (исп. ГГС-Р, ГГС-К) с ГСО 10547-2014 NO/N2 св. 0,4 до 1 % | |||
|
Диоксид азота (NO2) |
от 0 до 30 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
ГЮ^Уо ±5% отн. |
15-10'4 % ± 5 % отн. |
28-10'4 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-Т, ГГС-К) с ИМ NO2 ИМ00-0-Г1,ИМ01-0-Г2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Диоксид азота (NO2) |
от 0 до 2000 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,01 %± 5 % отн. |
0,1 %± 5 % отн. |
0,19 %± 5 % отн. |
±5 % отн. |
ГГС (исп. ГГС-Р, ГГС-К) с ГСО 10547-2014 NO2/N2 св. 0,4 до 1 % | |||
|
Водород (Н2) Водород (Н2) |
от 0 до 2 % |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
1,0 %± 5 % отн. |
1,9 %± 5 % отн. |
±1 % отн. |
ГСО 10531-2014 Н2/воздух | ||||
|
от 0 до 1000 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6-21-5-85 | |||||
|
0,05 % ± 10% отн. |
0,09 % ± 10% отн. |
±5 % отн. |
ГСО 10532-2014 Н2/воздух | ||||
|
Фтор (F2) |
от 0 до 1 млн'1 включ. |
ПНГ-воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
0,5-1 О'4 % ± 5 % отн. |
0,9-10'4 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 F2/N2 св. 2-10'3 до 0,1 % | ||||
|
Арсин (AsH3) |
от 0 до 1 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
0,5-1 О'4 % ± 5 % отн. |
0,9-1 О'4 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 AsH3/N2 св. 2-10'3 до 0,1 % | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Фосфин (РН3) |
от 0 до 5 млн’1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
0,3 ю-4 % ± 5 % отн. |
2,5 10"4 % ± 5 % отн. |
4,5 104 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 PH3/N2 св. 1-Ю’3 до 0,1 % | |||
|
Фосфин (РН3) |
от 0 до 1000 млн’1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,3 10’3 % ± 5 % отн. |
0,05 %± 5 % отн. |
0,095 % ±5% отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10547-2014 PH3/N2 св. 0,2 до 1 % | |||
|
Моносилан (SiH4) |
от 0 до 50 млн’1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
5 104 % ±5% отн. |
25 104 % ± 5 % отн. |
45 104 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 SiH4/N2 св. Г10’3 до 0,1 % | |||
|
Хлороводород (НС1) |
от 0 до 20 млн’1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
2 10’4 % ±5% отн. |
10 10"4 % ± 5 % отн. |
19 104 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Т) с ИМ107-М-Д, ИМ 108-М-Е | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Фтороводород (HF) |
от 0 до 10 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
2 104% ±5% отн. |
5 104% ±5% отн. |
9,5 104 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Т) с ИМ129-О-п, ИМ130-М-А2 | |||
|
Фосген (СОС12) |
от 0 до 1 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6-21-5-85 | ||||
|
0,5 10'4 % ± 5 % отн. |
0,9 W4 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10546-2014 св. 1-10'3% | ||||
|
Метилмер-каптан (CH3SH) |
от 0 до 10 млн'1 |
ПНГ-воздух |
Марка А по ТУ 6- 21-5-85 | ||||
|
5 10'4% ±5% отн. |
9 104% ±5% отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Т) с ИМ ИМ38- М-А2, ИМ39-М-Б | ||||
|
Озон (Оз) |
от 0 до 1 млн'1 |
«Нулевой газ» |
0,13 104 % ± 5 % отн. «250 мгк/м3» |
0,23-10"4 % ± 5 % отн. «450 мгк/м3» |
±5 % отн. |
Генератор озона ГС-024 | |
|
Бром (Вг2) |
от 0 до 5 млн'1 |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
1 104% ±5% отн. |
2,5 104 % ± 5 % отн. |
4,5 104 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Т) с ИМ ИМ159-М-А2 | |||
|
Определяемый компонент |
Диапазон измерений объемной доли опре-деляемого компонента |
Номинальное значен] определяемого компе пускаемого отклонен значения | |
|
ГС№1 |
ГС №2 | ||
|
Формальдегид (СН2О) |
от 0 до 10 млн'1 |
ПНГ-воздух | |
|
1 10'4% ±5% отн. | |||
|
Этилмер-каптан (C2H5SH) |
от 0 до 14 млн'1 |
ПНГ-воздух | |
|
Ф4 и-г- -Н о | |||
|
Этилен (С2Н4) |
от 0 до 100 млн’1 |
ПНГ- воздух | |
|
0,001 % ±5% отн. | |||
|
Примечания:
Газ-разбавитель для ГГС в соответствии с
| |||
|
ие объёмной доли энента, пределы до-[ия от номинального |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |
|
ГС№3 |
ГС №4 | ||
|
Марка Б по ТУ 6- 21-5-85 | |||
|
5 10'4% ±5% отн. |
9,5 10'4 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Т) с ИМ ИМ94-М-А2 |
|
- |
Марка Б по ТУ 6-21-5-85 | ||
|
12 10'4 % ± 5 % отн. |
±7 % отн. |
ГГС (исп. ГГС-К, ГГС-Т) с ИМ ИМ07- М-А2 | |
|
Марка Б по ТУ 6-21-5-85 | |||
|
0,005 % ±5% отн. |
0,0095 % ±5% отн. |
±5 % отн. |
ГГС (исп. ГГС-К, ГГС-Р) с ГСО 10540-2014 С2Н4/возду х св. 0,01 до 0,1 % |
|
[риятия-производители стандартных образцов со-ственному первичному эталону единиц молярной эмпонентов в газовых и газоконденсатных средах чий эталон 1-го разряда - генератор газовых сме-С-К, ГГС-Р и ГГС-Т, регистрационный номер в гению единства измерений 62151-15, в комплекте алонах под давлением и источниками микропото- указанной в таблице ГС № 1. 1ый номер в Федеральном информационном фон- з - воздух марки А, Б по ТУ 6-21-5-82 в баллонах г 2 по ГОСТ 9293-74 в баллонах под давлением. | |||
Таблица А. 2 - Характеристики ГС, используемых при проведении поверки газоанализаторов по измерительным каналам с оптическими датчиками на горючие газы и диоксид углерода
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Диоксид углерода (СО2) |
от 0 до 1,5 % |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | ||||
|
0,75 % ± 5 % отн. |
±3 % отн. |
ГСО 10532-2014 (CO2/N2 или воздух) | |||||
|
1,43 % ± 5 % отн. |
±2,5 % отн. . |
ГСО 10531-2014 (CO2/N2 или воздух) | |||||
|
от 0 до 2,5 % |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||||
|
1,25 % ± 5 % отн. |
2,38 % ± 5 % отн. |
±2,5 % отн. |
ГСО 10532-2014 (CO2/N2 или воздух) | ||||
|
от 0 до 5 % |
азот |
• |
О.ч., сорт 2 по ГОСТ 9293-74 | ||||
|
2,5 % ± 5 % отн. |
4,75 % ± 5 % отн. |
±2,5 % отн. |
ГСО 10532-2014 (CO2/N2 или воздух) | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
Пропан (С3Н8) |
от 0 до 100 % нкпр (от Одо 1,7%) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | ||||
|
0,85 % ± 7 % отн. |
±2 % отн. |
ГСО 10540-2014 | |||||
|
1,62 % ± 5 % отн. |
±1,5 % отн. |
ГСО 10540-2014 | |||||
|
Метан (СНд) |
от 0 до 100 % |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | ||||
|
2 % ± 5 % отн. |
±1 % отн. |
ГСО 10531-2014 | |||||
|
50 % ± 5 % отн. |
±1 % отн. |
ГСО 10532-2014 | |||||
|
95 % ± 0,5 % отн. |
±0,2 % отн. |
ГСО 10532-2014 | |||||
|
от 0 до 100 % нкпр (от 0 до 4,4 %) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | |||||
|
2,2 % ± 5 % отн. |
2,2 %± 5 % отн. |
±2,5 % отн. |
ГСО 10532-2014 | ||||
|
Этан (С2Н6) |
от 0 до 100 % нкпр (от 0 до 2,4 %) |
азот |
О.ч., сорт 2 по ГОСТ 9293-74 | ||||
|
1,2 %± 7 % отн. |
2,3 %± 7 % отн. |
±3 % отн. |
ГСО 10541-2014 | ||||
|
н-Гексан (С6Н14) |
от 0 до 50 % нкпр (от 0 до 0,5 %) |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,25 ± 7 % отн. |
0,47 ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 | ||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение объёмной доли определяемого компонента, пределы допускаемого отклонения от номинального значения |
Пределы допускаемой погрешности |
Номер по реестру, ГОСТ, ТУ | |||
|
ГС№1 |
ГС №2 |
ГС№3 |
ГС №4 | ||||
|
н-Бутан (С4Ню) |
от 0 до 50 % нкпр (от 0 до 0,7%) |
ПНГ-воздух |
Марка Б по ТУ 6-21-5-85 | ||||
|
0,35 ± 7 % отн. |
0,67 ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 | ||||
|
Изобутан (С4Ню) |
от 0 до 500 % нкпр (от 0 до 0,65 %) |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,32 ±7 % отн. |
0,62 ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 | ||||
|
Пентан (С5Н12) |
от 0 до 50 % нкпр (от 0 до 0,55 %) |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,27 ± 7 % отн. |
0,52 ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 | ||||
|
Пропилен (С3Н6) |
от 0 до 50 % нкпр (от 0 до 1,0%) |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,5 ± 7 % отн. |
0,95 ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 | ||||
|
Метанол (СН3ОН) |
от 0 до 50 % нкпр (от 0 до 3 %) |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
1,5 %± 5 % отн. |
2,85 % ± 5 % отн. |
±2,5 % отн. |
ГСО 10540-2014 | ||||
|
Толуол (метилбен-зол, С7Н8) |
от 0 до 50 % нкпр (от 0 до 0,5 %) |
ПНГ-воздух |
Марка Б по ТУ 6- 21-5-85 | ||||
|
0,25 % ± 7 % отн. |
0,47 % ± 7 % отн. |
±4 % отн. |
ГСО 10541-2014 | ||||
|
Этиленок-сид (С2Н4О) |
от 0 до 50 % нкпр (от 0 до 1,3 %) |
ПНГ-воздух |
• |
Марка Б по ТУ 6- 21-5-85 | |||
|
0,65 % ± 7 % отн. |
±3 % отн. |
ГСО 10535-2014 | |||||
|
1,24 %± 7 % отн. |
±2,5 % отн. |
ГСО 10535-2014 | |||||
|
Определяемый компонент |
Диапазон измерений объемной доли определяемого компонента |
Номинальное значение деляемого компонента мого отклонения от но | |
|
ГС№1 |
ГС №2 | ||
|
Бензол (С6Н6) |
от 0 до 50 % нкпр (от 0 до 0,6 %) |
ПНГ-воздух | |
|
0,3 ± 7 % отн. | |||
|
Ацетон ((СН3)2СО) |
от 0 до 50 % нкпр (от 0 до 1,25 %) |
ПНГ-воздух | |
|
0,63 % ± 7 % отн. | |||
|
Этилен (СгНд) |
от 0 до 50 % нкпр (от 0 до 1,15 %) |
ПНГ-воздух | |
|
0,58 ± 7 % отн. | |||
|
Примечания:
| |||
|
s объёмной доли опре-L, пределы допускае-минального значения |
Пределы допускаемой по-грешности |
Номер по реестру, ГОСТ, ТУ | |
|
ГС№3 |
ГС № 4 | ||
|
Марка Б по ТУ 6-21-5-85 | |||
|
0,57 ±7 % отн. |
±4 % отн. |
ГСО 10541-2014 | |
|
Марка Б по ТУ 6-21-5-85 | |||
|
±3 % отн. |
ГСО 10535-2014 | ||
|
1,19 %± 7 % отн. |
±2,5 % отн. |
ГСО 10535-2014 | |
|
Марка Б по ТУ 6- 21-5-85 | |||
|
±3 % отн. |
ГСО 10544-2014 | ||
|
1,1 ±7% отн. |
±2,5 % отн. |
ГСО 10544-2014 | |
|
(иятия-производители стандартных образцов со-твенному первичному эталону единиц молярной ипонентов в газовых и газоконденсатных средах - воздух марки А, Б по ТУ 6-21-5-82 в баллонах 2 по ГОСТ 9293-74 в баллонах под давлением, соответствии с ГОСТ Р МЭК 60079-20-1-2011. ерки ПНГ - воздух на азот о.ч. сорт 2 и наобо- 1 «определяемый компонент - воздух». | |||
Приложение Б
(обязательное)
Основные метрологические характеристики газоанализаторов
Таблица Б. 1 - Основные метрологические характеристики газоанализаторов по измерительным каналам с электрохимическими датчиками
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 11 погрешности |
Наимен ыпий разряд индикации дисплея газоанализатора |
Предел допускаемого времени установления показаний То,9д, С |
Назначение 2) | |
|
абсолютной, объемная доля определяемого компонента |
отно-носи-си-тель-ной | ||||||
|
Кислород (О2) |
от 0 до 30 % |
от 0 до 30 % |
±0,5 % |
- |
0,1 % |
20 |
В |
|
Оксид углерода (СО) |
от 0 до 500 млн'1 |
от 0 до 40 млн'1 включ. |
±4 млн'1 |
- |
1 млн'1 |
30 |
А |
|
св. 40 до 500 млн'1 |
- |
±10 % | |||||
|
от 0 до 2000 млн'1 |
от 0 до 40 млн'1 включ. |
±4 млн'1 |
- |
1 млн'1 |
30 |
А | |
|
св. 40 до 2000 млн'1 включ. |
- |
±10 % | |||||
|
Сероводород (H2S) |
от 0 до 100 млн'1 |
от 0 до 7,5 млн' 1 включ. |
±1,5 млн'1 |
- |
0,1 млн'1 |
30 |
К |
|
св. 7,5 до 100 млн'1 |
- |
±20 % | |||||
|
от 0 до 1000 млн'1 |
от 0 до 15 млн'1 включ. |
±3 млн'1 |
- |
1 млн'1 |
25 |
А | |
|
св. 15 до 1000 млн'1 |
- |
±20 % | |||||
|
Хлор (С12) |
от 0 до 10 млн'1 |
от 0 до 1 млн’1 включ. |
±0,2 млн'1 |
- |
0,1 млн'1 |
60 |
А |
|
св. 1 до 10 млн' 1 |
- |
±20 % | |||||
|
от 0 до 50 млн'1 |
от 0 до 2 млн'1 включ. |
±0,4 млн'1 |
- |
0,1 млн'1 |
120 |
А | |
|
св. 2 до 50 млн' 1 |
- |
±20 % | |||||
|
от 0 до 200 млн'1 |
от 0 до 2 млн'1 включ. |
±0,4 млн'1 |
- |
0,1 млн’1 |
30 |
А | |
|
св. 2 до 200 млн'1 |
- |
±20 % | |||||
|
Цианистый водород (HCN) . |
от 0 до 30 млн'1 |
от 0 до 10 млн'1 включ. |
±2 млн'1 |
- |
1 млн'1 |
70 |
А |
|
св. 10 до 30 млн'1 |
- |
±20 % | |||||
|
от 0 до 50 млн'1 |
от 0 до 5 млн'1 включ. |
±2 млн'1 |
- |
1 млн'1 |
120 |
А | |
|
св. 5 до 50 млн' 1 |
- |
±20 % | |||||
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 11 погрешности |
Наимен ыпий разряд индикации дисплея газоанализатора |
Предел допускаемого времени установления показаний Т(),9д, С |
Назначение 2) | |
|
абсолютной, объемная доля определяемого компонента |
отно-носи-си-тель-ной | ||||||
|
Аммиак (NH3) |
от 0 до 100 млн'1 |
от 0 до 10 млн'1 включ. |
±2 млн'1 |
- |
1 млн'1 |
40 |
К |
|
св. 10 до 100 млн'1 |
- |
20% | |||||
|
от 0 до 300 млн'1 |
от 0 до 20 млн'1 включ. |
±4 млн'1 |
- |
1 млн'1 |
40 |
К | |
|
св. 20 до 300 млн'1 |
- |
±20 % | |||||
|
от 0 до 1000 млн'1 |
от 0 до 30 млн'1 включ. |
±6 млн'1 |
- |
1 млн'1 |
60 |
А | |
|
св. 30 до 1000 млн'1 |
- |
±20 % | |||||
|
Диоксид серы (SO2) |
от 0 до 20 млн'1 |
от 0 до 2,5 млн' 1 включ. |
±0,5 млн'1 |
од млн'1 |
30 4- |
К | |
|
св. 2,5 до 20 млн'1 |
- |
±20 % | |||||
|
от 0 до 2000 млн'1 |
от 0 до 50 млн'1 включ. |
±10 млн'1 |
- |
1 млн'1 |
60 |
А | |
|
св. 50 до 2000 млн'1 включ. |
- |
±20 % | |||||
|
Оксид азота (NO) |
от 0 до 250 млн'11 |
от 0 до 10 млн'1 включ. |
±2 млн'1 |
- |
1 млн'1 |
40 |
А |
|
св. 10 до 250 млн'1 |
- |
±20 % | |||||
|
от Одо 2000 млн'1 |
от 0 до 100 млн'1 включ. |
±20 млн'1 |
- |
1 млн'1 |
60 |
А | |
|
св. 100 до 2000 млн'1 включ. |
±20 % | ||||||
|
Диоксид азота (NO2) |
от 0 до 30 млн'1 |
от 0 до 1 млн'1 включ. |
±0,2 млн'1 |
- |
0,1 млн'1 |
30 |
А |
|
св. 1 до 30 млн' 1 |
- |
±20 % | |||||
|
от 0 до 2000 млн'1 |
от 0 до 100 млн'1 включ. |
±20 млн'1 |
- |
1 млн'1 |
60 |
А | |
|
св. 100 до 2000 млн'1 включ. |
±20 % | ||||||
|
Водород (Н2) |
от 0 до 4 % |
от 0 до 2 % |
±0,1 % |
- |
0,01 % |
60 |
В |
|
от 0 до 2000 млн'1 |
от 0 до 1000 млн'1 |
±20 млн'1 |
1 млн'1 |
70 |
В | ||
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной 11 погрешности |
Наимен ыпий разряд индикации дисплея газоанализатора |
Предел допускаемого времени установления показаний Т(),9д> С |
Назначение 2) | |
|
абсолютной, объемная доля определяемого компонента |
отно-носи-си-тель-ной | ||||||
|
Фтор (F2) |
от 0 до 1 млн’1 |
от 0 до 1 млн’1 включ. |
±0,04 млн’1 |
- |
0,01 млн'1 |
80 |
А |
|
Арсин (AsH3) |
от 0 до 1 млн’1 |
от 0 до 1 млн’1 |
±0,06 млн’1 |
- |
0,01 млн'1 |
30 |
А |
|
Фосфин (РНз) |
от 0 до 5 млн’1 |
от 0 до 0,3 млн’ 1 включ. |
±0,06 млн’1 |
- |
0,01 млн'1 |
30 |
А |
|
св. 0,3 до 5 млн-1 |
±20 % | ||||||
|
от 0 до 1000 млн’1 |
от 0 до 10 млн’1 включ. |
±2 млн'1 |
- |
1 млн'1 |
60 |
А | |
|
св. 10 до 1000 млн'1 |
- |
±20 % |
1 млн’1 | ||||
|
Моносилан (ЙНд) |
от 0 до 50 млн’1 |
от 0 до 5 млн'1 включ. |
±1 млн’1 |
- |
0,1 млн’1 |
60 |
А |
|
св. 5 до 50 млн’ 1 |
- |
±20 % | |||||
|
Хлороводород (НС1) |
от 0 до 20 млн’1 |
от 0 до 2 млн’1 включ. |
±0,4 млн’1 |
0,1 млн’1 |
• 60 |
К | |
|
св. 2 до 20 млн’ 1 |
±20 % | ||||||
|
Фтороводород (HF) |
от 0 до 10 млн’1 |
от 0 до 2 млн’1 включ. |
±0,4 млн’1 |
0,1 млн’1 |
90 |
А | |
|
св. 2 до 10 млн' 1 |
- |
±20 % | |||||
|
Карбонил-хлорид (СОС12) |
от 0 до 1 млн’1 |
от 0 до 1 млн’1 |
±0,15 млн’1 |
0,01 млн’1 |
120 |
А | |
|
Метилм ер-каптан (CH3SH) |
от 0 до 10 млн’1 |
от 0 до 10 млн’1 |
±2 млн’1 |
0,1 млн’1 |
40 |
А | |
|
Озон (Оз) |
от 0 до 1 млн’1 |
от 0 до 0,25 млн’1 |
±0,04 млн’1 |
- |
0,01 млн’1 |
60 |
А |
|
Бром (Вгг) |
от 0 до 20 млн’1 |
от 0 до 1 млн’1 включ. |
±0,2 млн’1 |
- |
0,1 млн’1 |
50 |
А |
|
св. 1 до 5 млн’1 |
- |
±20 % | |||||
|
Формальдегид (СН2О) |
от 0 до 10 млн’1 |
от 0 до 1 млн’1 включ. |
±0,2 млн'1 |
- |
0,1 млн’1 |
80 |
А |
|
св. 1 до 10 млн’ 1 |
- |
±20 % | |||||
|
Этилмер-каптан (C2H5SH) |
от 0 до 14 млн’1 |
от 0 до 14 млн’1 |
±0,4 млн’1 |
0,1 млн’1 |
90 |
А | |
|
Определяемый компонент |
Диапазон показаний объемной доли определяемого компонента |
Диапазон измерений объемной доли определяемого компонента |
Пределы допускаемой основной по грешности |
Наимен ыпий разряд индикации дисплея газоанализатора |
Предел допускаемого времени установления показаний То.9д, С |
Назначение 2) | |
|
абсолютной, объемная доля определяемого компонента |
отно-носи-си-тель-ной | ||||||
|
Этилен (С2Н4) |
от 0 до 125 млн'1 |
от 0 до 10 млн'1 включ. |
±2 млн'1 |
- |
1 млн'1 |
60 |
В |
|
св. 10 до 100 млн'1 |
- |
±20 % | |||||
|
В нормальных условиях эксплуатации 2) В столбце «Назначение» приняты следующие обозначения: К - контроль предельно допустимых концентраций (ПДК) в воздухе рабочей зоны, А - контроль при аварийных ситуациях, В -определение компонента в воздухе (при отсутствии ПДК). Программное обеспечение газоанализатора имеет возможность отображения результатов измерений по измерительным каналам вредных газов (оксид углерода, сероводород, хлор, цианистый водород, аммиак, диоксид серы, оксид азота, диоксид азота) в единицах измерений массовой концентрации, мг/м3. Пересчет значений содержания определяемого компонента, выраженных в единицах объемной доли, млн'1, в единицы массовой концентрации, мг/м3, выполняется автоматически для условий 20 °C и 760 мм рт. ст. | |||||||
Таблица Б.2 - Основные метрологические характеристики газоанализаторов по измерительным каналам с оптическими датчиками
|
Определяемый компонент |
Диапазон показаний объемной доли или до-взрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли или довзрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной 11 погрешности |
Наимень ший разряд ин-дйкации дисплея газоанализатора |
Предел допускаемого времени установления показаний Т0.9д, с | |
|
абсолютной, объемная доля или довзрыво-опасная концентрация определяемого компонента |
отно-си-тель-ной | |||||
|
Диоксид углерода (СОг) |
от 0 до 1,5 % |
от 0 до 1,5 % |
±0,1 % |
- |
0,01 % |
30 |
|
от 0 до 2,5 % |
от 0 до 2,0 % включ. |
±0,1 % |
- |
0,01 % |
30 | |
|
св. 2,0 до 2,5 % |
- |
5% | ||||
|
от 0 до 5 % |
от 0 до 2,0 % включ. |
±0,1 % |
- |
0,01 % |
30 | |
|
св. 2,0 до 5 % |
- |
5% | ||||
|
Пропан (С3Н8) |
от 0 до 100 % НКПР (от 0 до 1,7 %)2) |
От 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
•1 % НКПР |
30 |
|
Св. 60 до 100 % НКПР |
- |
±5% | ||||
|
Определяемый компонент |
Диапазон показаний объемной доли или до-взрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли или довзрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Наимень ший разряд ин-дикации дисплея газоанализатора |
Предел допускаемого времени установления показаний То,9д, с | |
|
абсолютной, объемная доля или довзрыво-опасная концентрация определяемого компонента |
отно-си-тель-ной | |||||
|
Метан (СН4) |
от 0 до 100 % |
от 0 до 2 % включ. |
±0,1 % |
- |
0,01 % |
20 |
|
св. 2 до 100 % |
- |
±5% | ||||
|
от 0 до 100 % НКПР (от 0 до 4,4 %) 2) |
от 0 до 60 % НКПР включ. |
±0,13 % (±3 % НКПР) |
- |
1 % НКПР |
25 | |
|
св. 60 до 100 % НКПР |
- |
±5% | ||||
|
Этан (С2Н6) |
от 0 до 100 % НКПР (от 0 до 2,4 %) 2) |
от 0 до 60 % НКПР включ. |
±3 % НКПР |
- |
1 % НКПР |
20 |
|
св. 60 до 100 % НКПР |
- |
±5% | ||||
|
н-Гексан (С6Н14) |
от 0 до 100 % НКПР (от 0 до 1,0 %)2) |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | |
|
н-Бутан (С4Ню) |
от 0 до 100 % НКПР (от 0 до 1,4 %)2) |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | |
|
Изобутан (С4Н10) |
от 0 до 100 % НКПР (от 0 до 1,3 %) 2) |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | |
|
Пентан (C5Hi2) |
от 0 до 100 % НКПР (от 0 до 1,1 %)2) |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | |
|
Пропилен (С3Н6) |
от 0 до 100 % НКПР (от 0 до 2,0 %)2) |
от 0 до 50 % НКПР |
±5 % НКПР |
‘1 % НКПР |
25 | |
|
Метанол (СНзОН) |
от 0 до 100 % НКПР (от 0до6%)2) |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | |
|
Толуол (ме-тилбензол, С7Н8) |
от 0 до 100 % НКПР (от 0 до 1,0 %)2) |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | |
|
Этиленоксид (СзЩО) |
от 0 до 100 % НКПР (от 0 до 2,6 %)2) |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | |
|
Определяемый компонент |
Диапазон показаний объемной доли или до-взрывоопас-ной концентрации определяемого компонента |
Диапазон измерений объемной доли или довзрывоопасной концентрации определяемого компонента |
Пределы допускаемой основной погрешности |
Наимень ший разряд ин-дикации дисплея газоанализатора |
Предел допускаемого времени установления показаний Т0.9д, С | |
|
абсолютной, объемная доля или довзрыво-опасная концентрация определяемого компонента |
отно-си-тель-ной | |||||
|
Бензол (С6Н6) |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | ||
|
Ацетон ((СН3)2СО) |
от 0 до 100 % НКПР (от 0 до 2,5 %)2 |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | |
|
Этилен (С2Н4) |
от 0 до 100 % НКПР (от 0 до 2,3 %)2 |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
25 | |
|
н-Октан (С8Н18) |
от 0 до 100 % НКПР (от 0 до 0,8 %)2 |
от 0 до 50 % НКПР |
±5 % НКПР |
1 % НКПР |
40 | |
27
В нормальных условиях эксплуатации
Значения НКПР горючих газов указаны в соответствии с ГОСТ Р МЭК 60079-20-1-2011.
