Методика поверки «ГСОЕИ. Измерители уровня емкостные Эскорт ТД-150» (РТ-МП-8109-449-2020 (с Изменением №1))

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ ФЕДЕРАЛЬНОЕ БЮДЖЕТНОЕ УЧРЕЖДЕНИЕ «ГОСУДАРСТВЕННЫЙ РЕГИОНАЛЬНЫЙ ЦЕНТР СТАНДАРТИЗАЦИИ, МЕТРОЛОГИИ И ИСПЫТАНИЙ В Г. МОСКВЕ И МОСКОВСКОЙ ОБЛАСТИ» (ФБУ «РОСТЕСТ-МОСКВА»)

СОГЛАСОВАНО

Заместитель генерального директора

Государственная система обеспечения единства измерений

ИЗМЕРИТЕЛИ УРОВНЯ ЕМКОСТНЫЕ «ЭСКОРТ ТД-150»

Методика поверки

РТ-МП-8109-449-2020

(с Изменением № 1) г. Москва

2021 г.

Настоящая методика поверки распространяется на измерители уровня емкостные «ЭСКОРТ ТД-150» (далее - измерители), изготавливаемые ООО «Техавтоматика», г. Казань, и устанавливает методику ее первичной и периодической поверок.

При проведении поверки должна быть обеспечена прослеживаемость поверяемых измерителей к государственному первичному эталону единицы длины метру ТЭТ 2-2021.

Для обеспечения реализации методики поверки при определении метрологических характеристик применяется метод прямых измерений.

(Раздел 1. Измененная редакция. Изм. № 1)

• 2.1 При проведении поверки выполняют операции, указанные в таблице 1.

Таблица 1 - Операции поверки

При проведении поверки должны быть соблюдены следующие условия:

• - температура окружающего воздуха от 15 до 25 °C;

• - относительная влажность от 30 до 80 %;

• - атмосферное давление от 84 до 107 кПа;

• - поверочная среда - диэлектрическая жидкость (далее - жидкость).

К проведению поверки допускаются лица, имеющие:

• - право проведения поверки средств измерений (СИ) в соответствующей области аккредитации;

• - изучившие руководство по эксплуатации (РЭ) на СИ и средства поверки;

• - изучившие настоящую методику поверки;

• - прошедшие инструктаж по технике безопасности в установленном порядке.

• 5.1 При проведении поверки измерителей применяют средства поверки, указанные в таблице 2, и вспомогательные технические средства, указанные в таблице 3.

• 5.2 Вместо указанных в таблице 2 средств поверки допускается применять другие аналогичные эталоны единиц величин и средства измерений, обеспечивающие требуемую точность передачи единиц величин поверяемому средству измерений.

• 5.3 Эталоны единиц величин должны соответствовать требованиям Положения об эталонах единиц величин, используемых в сфере государственного регулирования обеспечения единства измерений, утвержденного Постановлением Правительства Российской Федерации от 23 сентября 2010 г. № 734.

• 5.4 Средства измерений, в соответствии с частью 1 статьи 9 Федерального закона № 102-ФЗ должны быть утвержденного типа, поверены и соответствовать требованиям методик поверки.

Таблица 2 - Средства поверки

(Таблица 2. Измененная редакция. Изм. № 1)

ТаблицаЗ - Вспомогательные технические средства

При проведении поверки должны выполняться следующие требования по обеспечению безопасности:

• - к проведению поверки допускаются лица, прошедшие инструктаж по технике безопасности на рабочем месте и имеющие группу по технике электробезопасности не ниже третьей;

• - вся аппаратура, питающаяся от сети переменного тока, должна быть заземлена;

• - все разъемные соединения линий электропитания и линий связи должны быть исправны;

• - соблюдать требования безопасности, указанные в технической документации на измерители, применяемые средства поверки и вспомогательные технические средства;

• - поверитель должен соблюдать правила пожарной безопасности, действующие в организации.

При внешнем осмотре измерителя проверяют маркировку, комплектность, состояние коммуникационных и энергетических линий связи, отсутствие механических повреждений.

Не допускают к дальнейшей поверке измеритель, если обнаружено неудовлетворительное крепление разъемов, грубые механические повреждения наружных частей и прочие повреждения.

Результат внешнего осмотра считают положительным, если маркировка, комплектность, состояние коммуникационных и энергетических линий связи соответствуют эксплуатационным документам, отсутствуют механические повреждения.

• 8.1 Подготовка к поверке

  • 8.1.1 Средства поверки и поверяемый измеритель должны быть выдержаны в помещении, где проводят поверку, не менее одного часа.

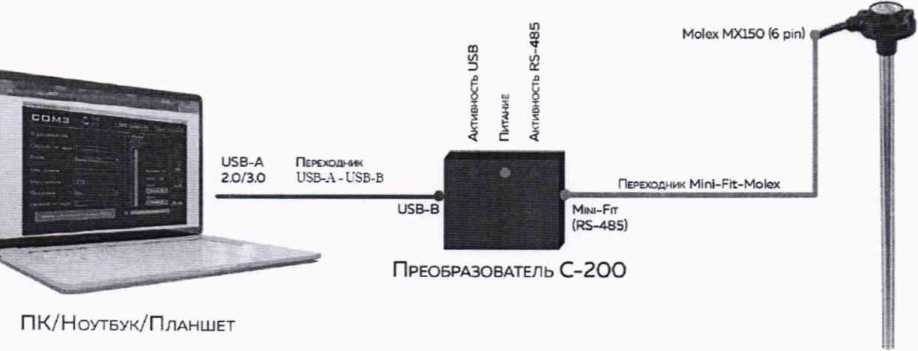

  • 8.1.2 Подключить измеритель к персональному компьютеру в соответствии с приложением А настоящей методики поверки.

  • 8.1.3 Поверяемый измеритель после включения в сеть прогреть в течение времени, указанного в эксплуатационной документации.

  • 8.1.4 Поверка должна проводиться на той жидкости, на которой будет эксплуатироваться измеритель, или с близкими к ней диэлектрическими параметрами.

  • 8.1.5 Запустить программу Эскорт Конфигуратор. Откроется главное окно программы.

  • 8.1.6 Установить верхний и нижний пределы диапазона измерений уровня в ПО Эскорт Конфигуратор:

• - опустить измеритель в емкость;

• - залить в емкость жидкость таким образом, чтобы измеритель был погружен на всю длину ЧЭ, выждать не менее 1 минуты;

• - в окне программы нажать кнопку «Полный», напротив кнопки «Полный» зафиксируется соответствующее значение;

• - извлечь измеритель из емкости и дать жидкости стечь в течение 1 минуты:

• - в окне программы нажать кнопку «Пустой», напротив кнопки «Пустой» зафиксируется соответствующее значение;

• - нажать кнопку «Записать параметры в устройство»;

• - в поле «Максимальный уровень» (N_max) установить максимальное значение диапазона измерений равный 4095;

нажать кнопку «Записать параметры в устройство».

8.2 Опробование

Измеритель погрузить в жидкость на различные уровни. На мониторе ПК зафиксировать изменения уровня.

Результат опробования считают положительным, если установлена связь с измерителем, показания измерителя изменяются в соответствии с изменением уровня.

Проверка идентификационных данных программного обеспечения (ПО) осуществляется следующим образом:

на главном окне программы Эскорт Конфигуратор в строке «FW» отображается версия ПО встроенного ПО;

на главном окне программы Эскорт Конфигуратор в верхней строке отображается версия ПО EscortTD.exe (Эскорт Конфигуратор);

Результат проверки считают положительным, если номер версии ПО соответствуют данным, приведенным в описании типа.

Для определения приведенной погрешности измерений уровня нанести отметки на чувствительном элементе измерителя (далее - ЧЭ) при помощи измерительной рулетки, равные (5... 10), (20...30), (45...55), (70...80) и (90..95)% от диапазона измерений.

Погрузить измеритель в жидкость согласно уровням погружения точек (Таблица Б.1 Приложения Б настоящей методики поверки), выждать не менее 1 минуты и записать установившееся значение цифрового кода N, отображаемого в окне программы Эскорт Конфигуратор.

Для полученных в пункте 10 результатов рассчитать приведенную погрешность измерений уровня у, % по формуле

где Njmai - расчетное значение цифрового кода, соответствующее текущему уровню погружения измерителя, определяемое по формуле:

где Н, — значение уровня жидкости, соответствующее текущему уровню погружения измерителя, мм;

L - диапазон измерений, который соответствует диапазону цифрового кода от N_mifl (минимальное значение уровня) до N_max, мм.

Результат поверки считается положительным, если значение приведенной погрешности не превышает ±1 %.

(Раздел 11. Измененная редакция. Изм.№ 1)

• 12.1 Результаты поверки заносят в протокол произвольной формы (Приложение Б к настоящей методике поверки).

• 12.2  Сведения о результатах поверки средств измерений передаются в Федеральный информационный фонд по обеспечению единства измерений.

• 12.3 При положительных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается свидетельство о поверке средства измерений, оформленное в соответствии с действующими нормативноправовыми документами.

• 12.4 При отрицательных результатах поверки по заявлению владельца средства измерений или лица, представившего его на поверку, выдается извещение о непригодности к применению средства измерений, оформленное в соответствии с действующими нормативно-правовыми документами.



В.И. Беда

И.В. Беликов

ПРИЛОЖЕНИЕ Б к РТ-МП-8109-449-2020 (рекомендуемое)

ПРОТОКОЛ

поверки измерителя уровня топлива «ЭСКОРТ ТД-150»_________, зав. №______________

Дата:_________

Условия проведения поверки:______________________________________________

Средства поверки:______________________________________________________

Результаты поверки:

Внешний осмотр:____________________________________________________________

Версия ПО:_________________________________________________________________

Опробование:__________________________________________________________________

Заключен ие:_____________________________________________

Поверитель:_________

8
