ФЕДЕРАЛЬНОЕ АГЕНТСТВО ПО ТЕХНИЧЕСКОМУ РЕГУЛИРОВАНИЮ И МЕТРОЛОГИИ

Федеральное государственное унитарное предприятие «Всероссийский научно-исследовательский институт расходометрии»

Государственный научный метрологический центр

ФГУП «ВНИИР»

УТВЕРЖДАЮ

ИНСТРУКЦИЯ

Государственная система обеспечения единства измерений

РАСХОДОМЕРЫ УЛЬТРАЗВУКОВЫЕ LEFM 280Ci

Методика поверки

МГ1 1031-1-2019

Корнеев

тел. отдела: (843) 272-12-02

г. Казань

2019

Настоящая инструкция распространяется на расходомеры ультразвуковые LEFM 280Ci (далее - расходомеры), предназначенные для измерений объемного расхода и объема жидкости, в частности нефти, высоковязкой нефти, нефтепродуктов, жидкой углеводородной смеси, в том числе при низких числах Рейнольдса, и устанавливает методику и последовательность их первичной и периодической поверок.

Настоящая методика поверки распространяется на ранее выпущенные расходомеры ультразвуковые LEFM 280Ci.

Интервал между поверками - 2 года.

1 ОПЕРАЦИИ ПОВЕРКИ
  • 1.1 При проведении поверки выполняют следующие операции:

  • - внешний осмотр (пункт 6.1);

  • - подтверждение соответствия программного обеспечения (пункт 6.2);

  • - опробование (пункт 6.3);

  • - определение метрологических характеристик (пункт 6.4).

2 СРЕДСТВА ПОВЕРКИ
  • 2.1 При определении метрологических характеристик по пункту 6.4.1 применяют следующие средства поверки:

  • - вторичный эталон единицы объемного расхода и объема жидкости в потоке в соответствии с частью 1 Приказа Росстандарта от 7 февраля 2018 г. № 256 (далее - вторичный эталон). Пределы допускаемой погрешности эталона расхода должны быть в 3 раза меньше пределов допускаемой погрешности расходомера;

  • - рабочий эталон единицы объема жидкости в потоке 1 -го разряда в соответствии с частью 2 Приказа Росстандарта от 7 февраля 2018 г. № 256 с пределами допускаемой относительной погрешности ± 0,05 %;

  • - рабочий эталон единицы объема жидкости в потоке 2-го разряда в соответствии с частью 2 Приказа Росстандарта от 7 февраля 2018 г. № 256 с пределами допускаемой относительной погрешности ±0,1 %.

  • 2.2 При определении метрологических характеристик по пункту 6.4.2 применяют средства поверки, указанные в разделе «Средства поверки» методики поверки МИ 3265-2010.

  • 2.4 Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.

  • 2.5 Все эталоны, используемые в качестве средств поверки, должны быть аттестованы в установленном порядке.

  • 2.5 Все средства измерений, используемые в качестве средств поверки, должны иметь действующие знаки поверки.

3 ТРЕБОВАНИЯ БЕЗОПАСНОСТИ
  • 3.1 При определении метрологических характеристик расходомера в соответствии с пунктом 6.4.1 при поверке соблюдают следующие требования:

  • -  действующие на объекте, на котором производится поверка;

  • -  правил безопасности при эксплуатации средств поверки и поверяемого средства измерения, приведенных в их эксплуатационных документах.

  • -  инструкций по охране труда, действующих на объекте.

  • -  правил технической эксплуатации электроустановок потребителей;

  • -  правил техники безопасности при эксплуатации электроустановок потребителей.

К проведению поверки допускают лица, изучившие настоящую инструкцию, руководство по эксплуатации расходомеров и эксплуатационные документы на средства поверки, применяемые при поверке, и прошедшие инструктаж по технике безопасности.

К средствам поверки и используемому при поверке оборудованию обеспечивают свободный доступ. При необходимости предусматривают лестницы и площадки, соответствующие требованиям безопасности.

Освещенность должна обеспечивать отчетливую видимость для снятия показаний со средств поверки, применяемых при поверке.

При появлении течи измеряемой среды и других ситуаций, нарушающих процесс поверки, поверка должна быть прекращена.

  • 3.2 При определении метрологических характеристик расходомера по пункту 6.4.2 при поверке выполняют требования, указанные в разделе 6 «Требования безопасности» методики поверки МИ 3265-2010.

4 УСЛОВИЯ ПОВЕРКИ
  • 4.1  При определении метрологических характеристик расходомера в соответствии с пунктом 6.4.1 соблюдают следующие условия поверки:

Окружающая среда - воздух с параметрами:

  • -  температура окружающей среды, °C                 от плюс 10 до плюс 30;

  • -  относительная влажность окружающей среды, %      от 30 до 80;

  • -  атмосферное давление, кПа                         от 86 до 107.

Измеряемая среда - вода по СанПиН 2.1.4.1074-2001 с параметрами:

  • -  температура, °C                                   от плюс 10 до плюс 30

  • -  давление, МПа                                      от 0,1 до 1,0

  • 4.2 При определении метрологических характеристик расходомера по пункту' 6.4.2 соблюдают условия поверки, указанные в разделе 7 «Условия поверки» методики поверки МИ 3265-2010.

  • 4.3 Поверку расходомера допускается проводить на месте эксплуатации в соответствии с документом, указанным в пункте 6.4.2 настоящего документа.

5 ПОДГОТОВКА К ПОВЕРКЕ
  • 5.1 При определении метрологических характеристик расходомера в соответствии с пунктом 6.4.1 при подготовке к поверке выполняют следующие работы:

  • -  проверяют выполнение условий пунктов 2-4 настоящей инструкции;

  • -  проверяют наличие и комплектность эксплуатационных документов;

  • -  при периодической поверке проверяют наличие свидетельства о предыдущей поверке или соответствующей отметки в паспорте расходомера;

  • -  проверяют наличие действующего свидетельства об аттестации эталона;

  • -  подготавливают к работе средства поверки и поверяемый расходомер в соответствии с их эксплуатационными документами;

  • -  подключают расходомеры к средствам поверки в соответствии с их эксплуатационными документами.

Перед поверкой расходомер выдерживают в условиях поверки, не менее 3 часов.

Проверяют герметичность фланцевых соединений и узлов гидравлической системы рабочим давлением (систему считают герметичной, если при рабочем давлении в течение 5 минут не наблюдается течи и капель измеряемой среды, а также отсутствует падение давления по контрольному манометру).

Перед проведением поверки расходомер, который находился в эксплуатации проверяют степень очистки его внутренней поверхности. Чистоту внутренней поверхности расходомера после

промывки считают удовлетворительной, если в пробе измеряемой среды, отобранной из расходомера в стеклянный сосуд, отсутствуют масленые и иные следы измеряемой среды, применяемой при эксплуатации.

  • 5.2 При определении метрологических характеристик расходомера по пункту 6.4.2 при подготовке к поверке выполняют требования, указанные в разделе 8 «Подготовка к поверке» методики поверки МИ 3265-2010.

6 ПРОВЕДЕНИЕ ПОВЕРКИ
  • 6.1 Внешний осмотр!

При внешнем осмотре устанавливают соответствие поверяемого расходомера требованиям:

  • -  комплектность, маркировка, упаковка, пломбировка расходомера соответствует требованиям, указанным в эксплуатационной документации;

  • -  на расходомере отсутствуют механические повреждения и дефекты покрытий, препятствующие его применению;

  • -  надписи и обозначения на расходомере четкие и соответствуют требованиям эксплуатационной документации;

  • -  отсутствуют нарушения герметичности.

Расходомер, не удовлетворяющий перечисленным зребованиям, дальнейшей поверке не подлежит.

  • 6.2 Подтверждение соответствия программного обеспечения

При подтверждении соответствия программного обеспечения расходомера проводится считывание информации с ЖК-индикатора расходомера. На ЖК-индикаторе расходомера считать значения, соответствующие строкам ЕХЕССНК и FW, (FW - версия встроенного ПО (номер версии), ЕХЕССНК - контрольная сумма) в соответствии с рисунком 1.

Для получения идентификационных данных программного обеспечения расходомера необходимо:

  • 1. Посмотреть на ЖК-индикатор расходомера;

  • 2. Дождаться индикации строк данных с обозначением ЕХЕССНК и FW.

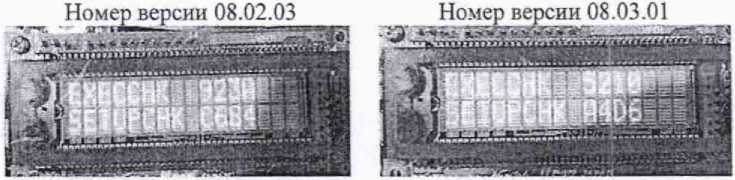

Рисунок 1 - данные, отображаемые на ЖК-индикаторе расходомера

Результат подтверждения соответствия программного обеспечения считают положительным, если полученные идентификационные данные программного обеспечения расходомера (номер версии (идентификационный номер) программного обеспечения и цифровой идентификатор ПО (контрольная сумма)) соответствуют идентификационным данным, указанным в описании типа и паспорте расходомера.

  • 6.3 Опробование

    • 6.3.1 При опробовании определяют работоспособность расходомера при этом вторичным эталоном воспроизводят расход измеряемой среды в пределах диапазона измерений расходомера и проверяют наличие показаний на съемном дисплее (при наличии) и сигналов на импульсном выходе.

Результаты опробования расходомера считают положительными, есш1 при увеличении или уменьшении значений расхода, показания расходомера изменяются сопоставимо с показаниями 4

вторичного эталона (увеличиваются или уменьшаются), отсутствуют течи и каплепадения на расходомере.

  • 6.3.2 При определении метрологических характеристик по пункту 6.4.2 опробование расходомера допускается проводить согласно требованиям раздела 9.2 методики поверки МИ 3265-2010.

  • 6.4 Определение метрологических характеристик

Определение метрологических характеристик расходомера проводят в соответствии с пунктом 6.4.1 или с пунктом 6.4.2 настоящего документа. Определение метрологических характеристик по пункту 6.4.1 проводится для расходомеров с номинальным диаметром до DN 300 включительно.

  • 6.4.1 Определение относительной погрешности расходомера при измерении объемного расхода жидкости и объема жидкости в потоке.

Определение относительной погрешности расходомера при измерении объемного расхода жидкости и объема жидкости в потоке проводят путем сравнения показаний расходомера и вторичного эталона.

Метрологические характеристики расходомера при измерении объемного расхода принимаются равными метрологическим характеристикам расходомера при измерении объема.

Определение метрологических характеристик расходомера при измерении объема и объемного расхода жидкости проводят путем сравнения показаний расходомера и вторичного эталона на значениях объемного расхода в соответствии с таблицей 1. Значения объемного расхода устанавливают с допуском не более ±10% от выбранного значения, не превышая диапазона измерений расходомера в большую или меньшую сторону. На каждом значении расхода проводят не менее 3 измерений. При каждом измерении обеспечивают длительность измерения не менее 30 секунд и набор не менее 5000 импульсов при использовании импульсного выхода расходомера.

Таблица 1 - значения объемного расхода при определении метрологических характеристик расходомера____________________________________________________________________________

______________________________Значение объемного расхода, м3_____________________________ ________________0,021 ()наиб; 0,036'Qnan6> 0,053 (^наиб, 0,07 QuaMp; 0,2~()наиб; (0,j5~l)'Qnano_______________ ()наиб- значение наибольшего объемного расхода жидкости, м3/ч, определяется в соответствии с эксплуатационными документами (паспортом и руководством по эксплуатации) расходомера.

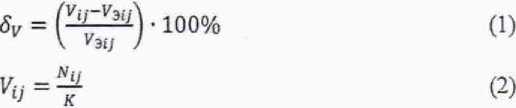

Относительную погрешность расходомера при измерении объема жидкости определяют по формуле:

где 5у - относительная погрешность расходомера при измерении объема жидкости, %;

V - значение объема жидкости по показаниям расходомера, дм3;

V3 - значения объема жидкости по показаниям вторичного эталона, дм3;

N - количество импульсов по показаниям расходомера, имп.;

К - коэффициент преобразования расходомера, имп/дм";

j, i - индексы точки расхода и измерений.

Расходомер считают прошедшим поверку, если значения относительной погрешности расходомера при измерении объема жидкости не превышают ± 0,15 % на точках расхода 0,07 QHaH6, 0,2-QHan6, (O,35-l)-QHaH6, ± 0,2 % на точке расхода 0,053 QMaH6, ± 0,3 % на точке расхода 0,036-QHaH6, ± 0,5 % на точке расхода 0,021 рнаяб-

  • 6.4.2 Определение метрологических характеристик расходомера и обработка результатов измерений проводится в соответствии с МИ 3265-2010 «Рекомендация. Государственная система обеспечения единства измерений. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации», утвержденным Г11МЦ ФГУП «ВНИИМ им. Д.И. Менделеева» 12.11.2009.

7 ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ПОВЕРКИ.
  • 7.1 Результаты поверки оформляют протоколом поверки произвольной формы.

  • 7.2 При определении метрологических характеристик расходомера по пункту 6.4.2 оформление результатов поверки проводят согласно требованиям раздела 11 «Оформление результатов поверки» методики поверки МИ 3265-2010.

  • 7.2 При положительных результатах поверки оформляют свидетельство о поверке расходомера в соответствии с приказом Минпромторга России от 02 июля 2015 г. №1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке». Наносят знак поверки на свидетельство о поверке и пломбы, установленные в соответствии с рисунками 2 и 3 описания типа расходомера.

  • 7.3 В свидетельстве о поверке указывают:

  • - диапазон измерений объемного расхода, м3/ч;

  • - значение коэффициента (-ов) преобразования.

  • 7.4 При отрицательных результатах поверки расходомер к эксплуатации не допускают, выдают «Извещение о непригодности к применению» с указанием причин в соответствии с приказом Минпромторга России от 02 июля 2015 г. №1815 «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке».
