Установка поверочная полуавтоматическая

УППУ-1М

Методика поверки

"929 - 7/

Ч. МЕТОДЫ И СРВДТВА ПОВЕРКИ

7.1» Настоящий раздел устанавливает методы.и средства первичной и периодической поверок установки .й

  • 7.2. При проведении поверки должны быть выполнены сл едущие операции и применены средства поверки с характеристиками, указанными в табл. 8, а также соблюдены следу аде условия:

  • 1) температура окружающего воздуха (20 + 2)°С;

  • 2) относительная влажность воздуха (65 ± 15) %;

  • 3) атмосферное давление (100 ± 4) кПа;

  • 4) даркретность представления основ ею И погрешности установки на постоянном токе должна быть 0,001

  • 5) установка должна быть подготовлена к поверке согласно требованиям разделов 8, 9, IG настоящего паспорта,

  • 7.3. При проведении внешнего осмотра проверяется отсутствие механических повреждений и неисправностей органов управления и присоединения или других внесших дефектов, влияющих на работу установки. Одновременно с проверкой органов управления производится внешний осмотр органов индикации установки. Органы регистрации результата поверии (ЩО проверяются при выполнении операций по разделу 10 и при определении времени измерения (ЦПУ).

  • 7.4. Проверка печати всех имеющихся в ЦПУ символов производится визуально (см. л.10.6) при их ручном вводе в ПРУ.

  • 7.5. Определение времени измерения производится с момента отпускания кнопки ПУСК до момента начала работы УП с помощью секундомера с погрешностью измерения не более + 0,2 с.

  • 7.6. Проверка параметров встроенных источников переменного напряжения и тока (усилителей напряжения и тока)

7.6.1» Определение кратковременной нестабильности (и.3.13) производится* при напряжении 750 В и токе 10 А на частоте I кГц, в следующей последовательности:.

  • 1) установите пределы по напряжению 750 В и току 10 А;

  • 2) подключите к гнездам ВЫХОД МЛН установки ВХОД 2 прибора Р386 и установите его показания, равными (I + 0.05) В с помощью ручек НАПРЯЖЕНИЕ усилителя напряжения;

* Периодичность поверки - один раз в год.

Периодичность поверки генератора ГЗ-121 устанавливается в соответствий с его експлуатацйонной документацией.

  • 3) произведите отсчет показаний Р386 дважды: через 10 и

12 мин, разность показаний Р386 должна быть не более 0,3 мВ;

  • 4) подключите к гнездам ВЫХОД МПТ установки ВХОД 2 прибора Р386 в установите его показания, уавимм (I + 0,05) В с помощью ручек ТЖ усилителя тока при замкнутых зажимах ТСК;

  • 5) выполните операции подпункта 3.

7*6*2, Определение коэффициента нелинейных искажений источников (а*3,14) прсизведится на пределах 750 В л 10 А при частотах НО Гц и 2£ивГц жя двух положений кнопки "0е - 180°* путем измерения нелинейных искажений на гнездах ВЫХОД МЛН я ШТ установки с помощью измерителя нелинейных искажений* Перед измерением на гнездах ВЫХОД установите переменное напряжение равное (I + 0,05) В с помощью ручек НАЛРЖЕНИЕ,(ТСК) «усилителей при замкнутых зажимах ТСК*

7.6*3. Проверка диапазона регулирования угла сдвига фаз между током и напряжением (п.3.15) соответствующих усилителей производится на частотах 55, 500» 2500 и 10000 Гц в' следующей последовательности:

  • 1) установите переключатели диапазонов фазорегуляторов усилителей в положение, соответствующее выбранной частоте, а переключатели МЛН я МПТ на пределы I В я 10 мА при замкнутых зажимах ТЖ;

  • 2) на каждой из указанных частот последовательно установите (I f 0,05) В на гнездах ВЫХОД МЛН я МПТ по прибору Р386 с помощью ручек НАПРЯЖЕНИЕ усилителя напряжения и ручек ТОК усилителя тока;

  • 3) к гнездам ВЫХОД ЯП установки в режиме "поверка ваттметра1* подключите вольтметр постоянного тока с пределом измерения I В любого класса точности, например, Р386;

  • 4) вращайте ручки ФАЗА усилителей тока в напряжения до получения максимального отрицательного напряжения на гнездах ВЫХОД ИН, что соответствует углу сдвига фаз 0°, а затем нажав кнопку

”0° - 180°" - до получения максимального напряжения, что соответствует углу сдвига фаз 180°;

  • 5) фазорегулятор соответствует требованиям п.3.15» если при

i

Наименование операции

X# Внешний осмотр

2. Опробование

  • 1) проверка органов индикации и регистрации результата поверки

  • 2) проверка обеспечения ручного ввода символов в ЦПУ

  • 3) определение времени измерения

  • 4) проверка параметров встроенных источников переменного напряжения и тока: кратковременной нестабильности , нелинейных искажений, диапазона регулирования угла сдвига фаз, защиты от перегрузки

  • 5) определение времени установления рабочего режима

  • 6) проверка погрешности поверки установки

3» Определение основной погрешности установки; проверки:

1} конечных значений диапазонов измерений;

Таблица 8

Номера пунктов паспорта

Средства поверки и их нормативно-техни-чесхяе характеристики (примечание)

техтре-бования

[ исиыта-

1 НИЯ

2.3

7.3

-

3.6

-

3.7

7,4

Секундомер о погрей-

З.В

7.5

костью измерения +0,2 о

7.6

Прибор комбинированный цифровой Ш301 или Р386

злз

7.6Д

3.14

7.6.2

Измеритель нелинейных искажений

3.15

7.6,3

3.17

7*6.4

(Проводится совместно с испытанием по

3.16

7*7

пункту 7.9)

7.6

ЗЛО

3.1

3.3

  • 7.9

  • 7.10

7*11

7.12

7ЛЗ

Потенциометр (или мост) постоянного тока класса 0,001 или 0,002 (Р345гР363-1,Р363-21

РЗООЗ)

Продолжение таблицы 8

Наименование операции

Номера пунктов паспорта

техтребования

ЙСПЫ-танжя

  • 2) ЙОЗМОЖЕОСТИ

поверки приборов с различным количеством числовых отметок; 3.4      7.9

  • 3) обеспечения требуемого уровня автоматизации

поверии          ■ 3.5      7,9

Средства поверки и их нормативно-технические характе-тиотики (примечание)

Цифровой вольтметр постоянного тона класса точности 0,005-0,02 (ЩЭ1), со ступенями квантования 0,1 мкВ, I мкВ и 10 мкВ.

Делитель напряжения класса 0,001 (Р313,Р342 , Р3027) Термостатированный нормальный элемент класса 0,001 (X488/I)

Катушки электрического со— противления измерительные 2 ж 3 разряда (P3I0, P32I, Р331» сопротивления: 0,01 . ОД 1 10 100 1000 Ом)

Источники постоянного напряжения 1-1000 В и тока 0-10 А с нестабильностью не более 0,005 % за I мин , действующим значением переменной, составляющей не более ОД % от значения постоянного уровня и разрешающей

способностью регулирования выходного уровня не хуже 0,005 % (П136,П138 или калибраторы В1-Х2,П320,П321)

Термопреобраз Ьватели те рмоэлек т-рические аттестованные по I разряду ГОСТ 8Д83-76Д0СТ 8 Л 84-% (напряжения: П31-1 ,ШП’Э-вА, TJM-G тока: raw>, T20G, ТЗШ, НТО)

Примечание. Доиускоется использование других типов средств поверии, обяспвчивапцих заданную точность изме-

регулировании достигаются максимальные значения напряжения обеих полярностей.

7.6.4. Проверка защиты источников от перегрузки (iu3,I?) проводится при частоте I кП; следующим образом;

  • I) установите пределы измерения по напряжению ?50 В, по току IQA;

2} переключатель пределов усилителя напряжения установите в положение *300У % перемычку на распределительной панели установки на клешах ТОК установите между клеммами V и "<1А";

  • 3) установите показание ttI20V* прибора РЗВб на зажимах НАПРУ-ЯЕНИЕ;

  • 4) соедините межд^ собой зажимы НАПРЯЖЕНИЕ с помощью кабеля К?-1

    установки, при этом должна загореться сигнальная лампа ПЕРЕГРУЗКА,а затем отсоедините кабель от зажимов, при этом показание ”I20V " прибора Р386 должно восстановиться (лампа ПЕРЕГРУЗКА должна погаснуть);

    5)проверку защиты усилителя тока осуществите аналогичным спо-собой о помощью установки перемычки на нижние зажимы ТОК установки при начальном напряжении на них 4—5 В,подсоединив в ним прибор Р386.

    7/Л Определение времени установления рабочего режима (п.3.16)

производите одновременно с определением основной погрешности на постоянном токе на пределе I В (см» п,7.9).

Через 30 мин после включения погрешность установки не. должна превышать удвоенной основной погрешности * Через 60 мин после включе

ния погрешность установки не должна превышать основной.

  • 7.8. Проверка погрешности поверки установки (п.3.10)

  • 7.6.1. Проверка .проводится в режиме ’’проверка вольтметра*' при определении основной погрешности на постоянном токе для предела по напряжению 1 В (см, п.7,9).

  • 7.8.2, Последовательность поаерки;

  • 1) установите на зажимах НАПРЯЖЕНИЕ установки уровень 1,0000 В по показания^ потенциометра;

  • 2) нажмите кнопку ПУСК установки и зафиксируйте отсчет ЦВ ( Ко );

  • 3) поочередно устанавливайте уровни:

1,002; 0,998; 1,01; 0,99; 1,1; 0,9 В ( соответствующие значениям у хш, равным - 0,2; + 0,2;             10; * 10 $) и после на

жатия кнопки ПУСК фиксируйте показания установки в процентах ( Nt.,, Mg);

  • 4) рассчитайте для каждого значения у пп ксэффициент ”КП по формуле (39а);

К = I -

(39а)

I пл

  • 7.8,3. Погрешность поверки приборов на установке не превышает допустимую, если К 0,1 при всех значениях Д' rtf т**’^6*

  • 7,9. Определение основной погрешности установки при поверке вольтметров постоянного тока Tvs (п.3.1) проводится на пределах установки по напряжению от I до 750 В в следующей последовательности:

  • 1) установить поверяемый предел измерения установки;

  • 2) вход потенциометра непосредственно или через делитель напряжения подсоедините к установке как поверяемый вольтметр;

внешний источник постоянного напряжения подключите к соответствующим зажимам установки е соблюдением полярности;

  • 3) органы' управления установки установите в положения

(поблочно):                                          ПЗУ - ”0,1*;

ИП - ПОВЕРКА ВОЛЬМьГР; ИХ -     *0% *10";

  • 4) усилитель напряжения установки выключите;

  • 5) по показаниям потенциометра подайте от внешнего источника напряжение, соответствующее поверяемому пределу измерения;

  • 6) нажмите кнопку ПУСК и произведите отсчет погрешности в процентах по табло установки;

  • 7) измерения       для предела I В установки проведите для четы

рех вариантов положения ручек ЖЖ8Р/ЧИСЛ0 ОТМЕТОК НОС, а именно: 10/10, 15/15, 25/25, 30/30, а также для каждого номера отметки

от I до 29 при числе отметок 30. В этом случае по показаниям потенциометра ст внешнего источника подайте соответствующий отметке уровень напряжения от 1/30 В до 29/30 В.

Примечание. I. При определении погрешности в /точках 1/30, 2/30 В рекомендуется проводить измерения 5-6 раз. Если измеренная погрешность превышает 0,02$ необходимо проверить качество заземления установки и измерительных приборов и убедиться в отсутствии индустриальных помех.

  • 2. Допускается яр» определении на пределах взмеренвя от I до 750 В использовать образце* вые кадаОраторы напряжения (например В1т12), обеспечьЕбкщие не менее трехкратного запаса по погрешности калиброванного напряжения, при этом калибратор напряжения подключается к зажимам НАПРЗДЗЗД,

  • 7.10. Определенна основной ногрешности установки при поверке амперметров и миллиамперметров на постоянном токе j0 производится ка ясех пределах измерения установки по току в следующей последовательности :

  • 1) соедините с соблюдением полярности выход источника постоянного тока (при выведенном выходном уровне) с зажишгга установки ВНЭВНИВ ИСТСЯКНКИ, ТОК;

  • 2) на зажимах ТОК - соедините нижние зажимы перемычкой» а к зажимам *' - * и ” * * (лря отсоединенной перемычке) подключите образцовую катушку сопротивления Йо» значение которой выберите наиболее близким к расчетному:

R о [ом J = ОД/ А у [A j , где А у - доверяемый предел измерения по току;

  • 3) к потенциальным зажимам катушки подключите вход потенциометра и установите на потенциометре напряженке:

[/= £оАу , где Ко - действительное значение сопротивления катушки с учетом температурной поправки;

  • 4) установите на ШТ поверяемый предел измерения,переключателя вида поверки на ИП в положение АШЕРМЕТР и на распределительной панели в положение А; положения остальных переключателей установки те же» что и ранее (см. п»п.7.9.3);

  • 5) установите величину постоянного тока, соответствующую пределу измерения, путем плавной регулировки источника постоянного тока до установка указателя потенциометра на нулевую отметку, и нажмите кнопку ПУСК; по табло установки произведите отсчет погрешности Y jв процентах.

  • 7.I0.I. Сйределекие основной погрешности установки при поверке милливольтметров постоянного тока jfmu* производится в следующей последовательности;

  • 1) выберите из результатов определения погрешности / j0 для

пределов измерения ат I до 750 мА. максимальную положительную погреш-нссть У j й макоямал^ную_отрицательную погрешность          ;

  • 2) установите переключатели вида поверки на Ш в положение ШЛИВ(ЖЬ№ТР в на распределительной панели установки в положение

положение остальных переключателей как в п.7-9.3);

  • 3) установите на МНТ предел измерения в миллиамперах,численно равный поверяемому пределу измерения установки в милливольтах, для которого получена погрешность )f j(или /1 тех-)»

  • 4) соедините перемоткой зажимы ТОК п - ” я rt » и, а мда перемычку ТСК разъедините;

<&6

  • 5) подаючите к зажимам       установкм потенциометр л уста

новите на нем отсчет-число, равное поверяемому пределу измерения установки в милливольтах, при котором получена погрешность

или / j W1- *

  • 6) установите указатель потенциометра на пулевую отметку, регулируя уровень внешнего источника постоянного тока;

  • 7) нажмите кнопку ПУСК и произведите отсчет погрешности /rnPiwQA*

в процентах»

7. IX. Определение основной погрешности установки при поверке ваттметров постоянного тока

  • 7.11.1. При поверке ваттметров в установке используются те же масштабные преобразователи, что л при поверке амперметров и вольтметров, В связи с этим погрешность определяется на паре значений напряжения в тока о яаиболшимя одяоанаковши погрешностями

( jf#0>0) 2 при предельных значения напряжения ж тока диапазонов (см, табл.1),

  • 7.11.2. Определение погрешности ^р0 провэводвтся в следуицей последовательности:

  • I) установите поверяемые пределы измерения установки по току и

напряжению;

  • 2) переключатель вида поверка ИП установите э положение ВЛПШТР;

  • 3) установите значения напряжения и тока, ооответствуидае пре- ’ делам измерения (см. п.п.7.9, 7.10);

  • 4) после нажатия кнопки ПУСК произведите отсчет погрешности /ро в Процентах по табле установки»

  • 7.12. Определение основной догренности установки на переменном токе при поверке вольтметров, амперметров, миллиамперметров л милли-

вольтметров

7.12Д, Основная погретиооть установки при поверке миллиамперметров» амперметров и вольтметров на переданном токе определяется по формуле (40),

где

  • - основная погрешность на постоянном токе ( YyQ для напряжения в /х0 жя така);

  • - погрешность перехода с постоянного тока на переменный;

частотная погрешность ( для напряжения и для тока)»

  • 7.12,2, (hpeделение погрешности перехода

Поскольку в установке использован ода измерительный преобразователь да измерения напряжения» тока и мощности, до грешность перехода одинакова да всех видов измерений и определяется в режиме * поверка вольтметра" при напряжении на входе I В.

Свределение погрешности перехода производится в соответствии с рис. 12 в следующей последовательности:

  • 1) установите органы управления установил в следу одие положения, ПЗУ - любое от '^0,1* до *1*5"; ИИ - режим "поверка вольтметра* яри отжатых кнопках в отсеке настройки; ИОС - номер отметки "10",. яри числе ошеток *10"; МЛН - предел измерения I В; усилитель напряжения "ЗУ , 40 Нг - 2 kHz * зо включенном режиме; генератор -

- I кГц, I в ("10,00 • I0-1”) на выходе И;

  • 2) нажмите на ИП кнопку ПОВЕРКА (е отсеке настройки), усилитель напряжения отключите,с помощью ручек прибора I установите показание ЦВ установки "-Х,0000й;

  • 3) измерьте э.д.о, термопреобразователя 3 потенциометром или цифровым вольтметром;

  • 4) отожмите кнопку ПОВЕРКА, и нажмите кнопку ПУСК, зафиксируйте значение Яо в процентах по табло установки;

  • 5) включите усилитель напряжения и с помощью ручек усилителя напряжения увеличьте напряжение до получения того же значения

з.д.с. термопреобразаватбия, что в на постоянном токе;

  • 6) нажмите кнопку ПУСК и зафиксируйте показание        процен

тах по табло установки;

  • 7) повторите измерения по предыдущим пунктам 2 - 6 не менее 3-х раз;

в) определите погрешность перехода по формуле (41), подставив средние арифметические значения измерений hJQ и .

УпМ = Nfl-N^         (41)

cxm соежеюй wu. при опвдлнда ПОГРЕППОСИ ПЕРЕХОДА

J

ВНЕШНИЕ ИСТОЧНИКИ “О о НАПРЯЖЕНИЕ

ВХОД 2

м м

’ з -+ +

- 4

4

I

НАПРЯЖЕНИЕ

  • 1 - кали Оратор напряжения или внешний источник постоянного

напряжения согласно табл.8;

  • 2 - установка;

  • 3 - термопреобразаватель напряжения 1-ого разряда на I В;

  • 4 - потенциометр или цифровой вольтметр с разрешающей

способностью ОД мкВ*

7.12 Л» Определение частотной пагрввгноотн установки // при псдерке вольтметров (fof)* амперметров» миллиамперметров (/т*2 ) и

Образцовая аппаратура:

  • 1) комплект преобразователей напряжения, аттестованный no I разряду (например» ТПН—1)£

  • 2) комплект термопреобразонателей тока, аттестованный по I разряду (например» ПТТЭ, ТЗОО)?

  • 3) потенциометр или цифровой вольтметр (например» Р363 или ЩЭ1), Частотная погрешность установки определяется как изменение уровня постоянного напряжения да гнездах ВЫХОД ИП установка при измененви частоты генератора установки от 2 до 30 кГц при неизменном уровне сигнале на зажимах установка: НАПРЯЖЕНИЕ ила Т(К для режимов установке

Rповерка вольтметраw или ^амперметраw соответственно»

Налржекве на гнездах ВЫХОД Ж1 измеряется встроенным в установку ЦВ (для этого необходимо нажать кнопку ПОВЕРКА в отсеке настройки ИП прв этом показания [$ равны напряжений на гнездах ВЫХОД ИЛ в вольтах). Нейзмеиный уровень сигнала отслеживается о помощью ооотастотьуюцйх термопреобразевателей (Та) напряжения или тока»

7»12Л»Ь Определение

750 В:

на пределах измерения ст I мВ до

I) органы управления установки установите согласно раздела II. паспорта установка как для поверка вольтметров переменного тока» нажмите кнопку ПОВЕРКА на ИП*

Уотановвте поверяемый предел кэмеренм установку режим усилителя напряженка - *2 - 20 кН* *, частоту генератора - 2 кГц$

  • 2) внбермтв тержшреобразсватель о нсмннальшат напряжением mбелее йшкж гс значению поверяемого предела измерения установка и подсоедините к устансже как поверяемый вольтметр (к зажимам ИАЛРШЖЯК

К клеь§за& к + ** * тер&опреобразователя подсоедините один из выводов потенциометра ио цифровой вольтметр?

  • 3) о помощью ручек усилителя вапряженмя установите показание ЦВ установки; к- 1еООООм и измерьте э.д^с* терт преобразователя о разрешающей способностью не нлже ОД мкВ при з.д»о„ ценее 3 мВ и

I ш<В пря э^д.с» более 3 &В;

  • 4) установите частоту генератора 20 кГц и с помощью ручек усилителя напряжения по потенциометру или цифровому вольтметру установите значение э<д,с» то же, что к при частоте 2 кГц» зафиксируйте показание ИВ установки;

5} определите VW по формуле (42)

где U т ~ показание ЦВ установки пра частоте 2 кГц?

Ц 2 ~ показание ЦВ установки при частоте 20 кПь

Примечания; 1в Изменение показаний 1® установки ( Ug ~Uj) допускается измерять внешним цифровым зольт-метром постоянного тока на гнездах установки ВЫХОД ШЬ

2« Пр^ нестабильности показаний ЦВ установки (или

знетето вольтметра) изменяют частоту генерато

ра в пределам + 10 % от номинального значения мзшлуниз ’ -^-зездишогси д&ядно

  • 6) аналогичные измерения проведите при переходе о частота 2 кГц на частоты 10 кП^ 60 ГЦ на пределах по Напряжению 500 , 600, 750 В, устанавливая частоту генератора не 20 кПъ а 10 кШ, 60 Гц соответственно и режим усилителя напряжения ”40 Hz - 2 kHz * для перехода с частоты 2 к1Ъ на 60 Гц и определите /uf по формуле (42) •

7.12*4.2. Определение установки на пределах измерения от I мА до 10 А проводят на каждом пределе измерения по методике определения Ду по пЛ.12.4.1,при этом переключатель вида поверки на распределительной панели установите в положение "А", ИП переведите в режим "поверка амперметра*,на зажимах ТСК - соедините них* иие зажимы перемычкой,а к зажимам ’VV* и " * “ (при отсоединенной верхней перемычке) подключите термопреобразсватель тока*

7Л2.4.3. Сановная погрешность установки при поверке милля-

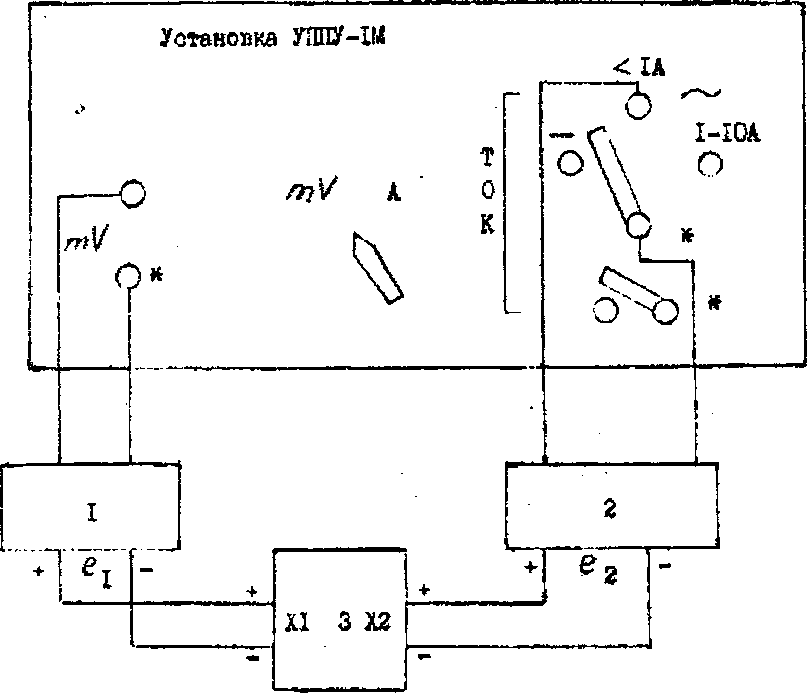

вольтметров на переменном токе схема соаднжия КИА ПРИ ОТРЕДШИИИ ЧАСТОТНОЙ ПОГРЕПНОСТИ ВСТРОЕННОГО в ЦЕПЬ тока еотггл

определяетоя по формуле (43)

где        погрешность при поверке милллвольтадетров на

постоянном токе (п.7.10.1);

я - погрешность перехода о постоянного тсхса на

переменный (п.7.12.2);

- частотная погрешность при поверке миллиамперметров (п.7«10);

- частотная погреигность встроенного в цель тока, тупта,

Определение частотной погрешности встроенного в цель тока шунта Уд, производится по схеме рис,13 в следующей последовательности:

  • 1) установите предел установки 750 мА;

  • 2) органы управления установки переведите ь режим,соответствующий поверке милливольтметров,согласно раздела II паспорта, установите частоту генератора равной 2 кГц + 10 отсоедините обе перемычки от зажимов ТОК установки, нажгите на КП кнопку HOHRPKA;

  • 3) установите показание цифрового вольтметра установки о помощью ручек усилителя тока равным (I,GOGO + 0,00X0) и произведите измерение э.д.с. обоих терхкшреобразователей в j и в 2 потенциометром:

  • 4) установите частоту генератора равной 20 HY 10 %;

о) совместите указатель потенциометра о нулевой о./леткой по входу ?и2, подстраивая ручки уровня усилителя тока* после чего лро-взведито измерение э»д*с. во входу Д;

6) определите частотную погрешность

по формуле:

т JL

1

1СЮ Я

(43<э)

  • 1. Термопреобразователь L-ого разряда с номинальным напряжением I В и током не более 10 мА,

  • 2. ТЪрмопреобразоштель 1-ого разряда о номинальным током I А.

  • 3. Потенциометр,

Ряс, 13

  • 7.13. Определение сановной погрешности установки на переменном токе зри поверке ваттметров

7.13.1. Погрешность установки рассчитывают по формуле (44)

(44)

где ооноввад погрешность на постоянном токе (п.7.11);

р - погрешность перехода (п.7.12.2);

f ~ частотная погрешность (д.7.13.2).

Примечание. При расчете в формулу 44 подставляются значения и      ,определенные для одинаковых

пределов измерения установки.

7.13.2. Частотная погрешность при поверке ваттметров определяется по формуле (45)

» ItI

(45)

где Ку 9      - наибольшие no абсолютной величине значения

J . погрешностей,определенные ранее в п.7.12.4.

7.14. Сформлевае результатов поверки установки

7Д4.1, Положительные результаты первичной поверки оформляются путем записи о оттиском печати госдоверителя в разделе 18 настоящего паспорта и нанесения оттиска доверительного клейма в пломбировочные чашки блоков установки: - ПЗУ, ЙП, ИОС, МЛН, ШТ, усилителей напряжения в тока, а также шунтов.

  • 7.14.2. Положительные результаты периодической поверки оформляются выдачей свидетельства о государственной поверке по форме, установленной Госстандартом и клеймением блоков установки, перечисленных в п.7.14.1.

  • 7.14.3. При отрицательных результатах поверки установку запрещает к выпуску' в обращение в к применению. Свидетельство о предыдущей поверке аннулируют и в разделе 19 настоящего паспорта заносят запись о непригодности установки.

74

Настройки внешнего вида
Цветовая схема

Ширина

Левая панель
